عنصر راهنمای مهر و موم هیدرولیک ، مانند سایر محصولات مهر و موم هیدرولیک ما ، دارای مدلهای فرعی خاص است. Ruichen Seals همواره توسعه محصول و کنترل کیفیت را حفظ کرده است. هر مدل از ویژگی های طراحی و تولید متفاوتی برخوردار است و شرایط و برنامه های کار هدفمند تری دارد.

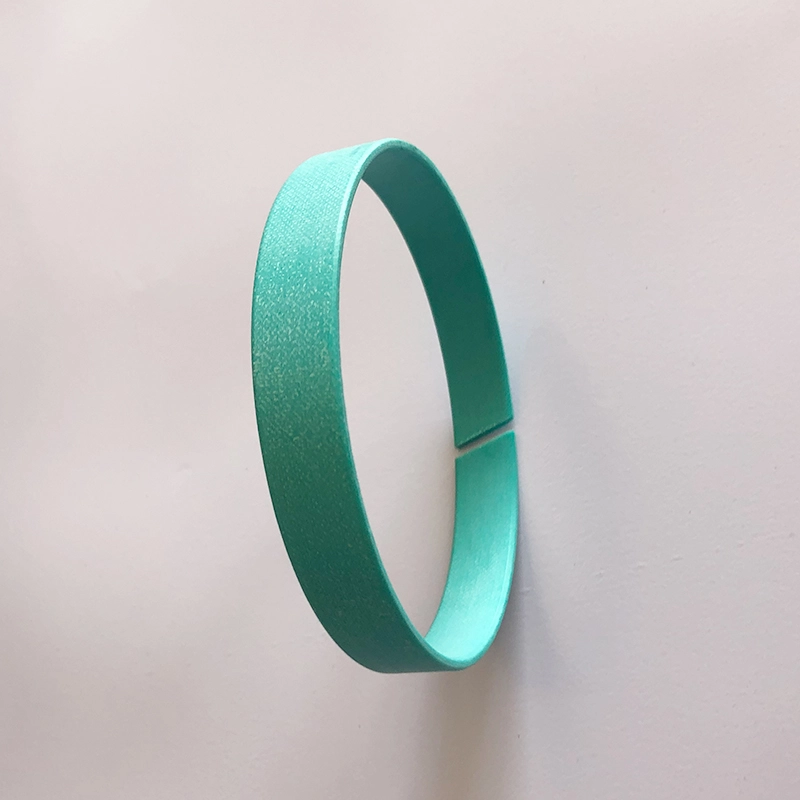

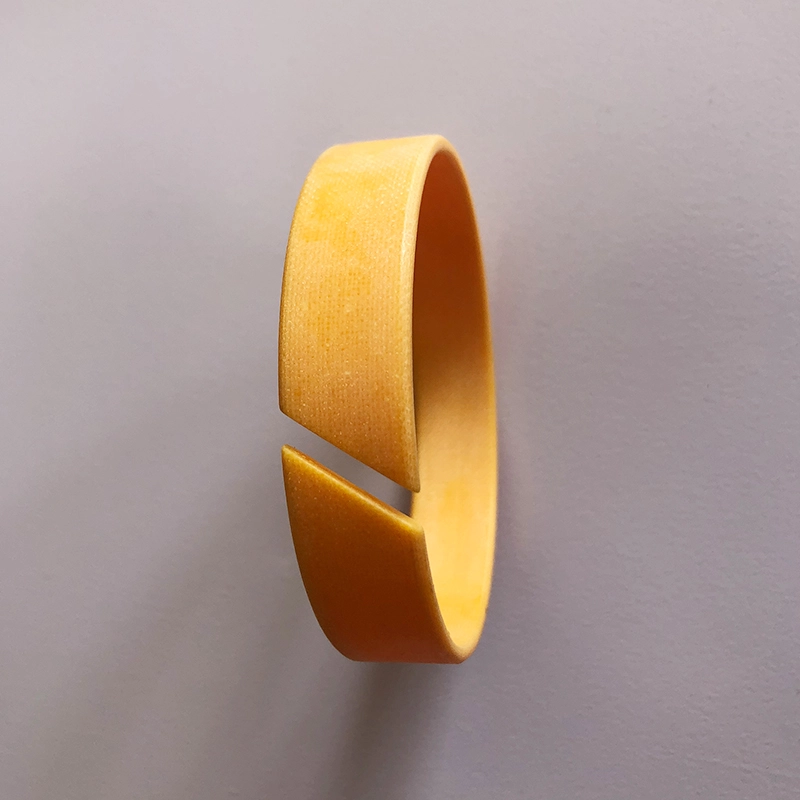

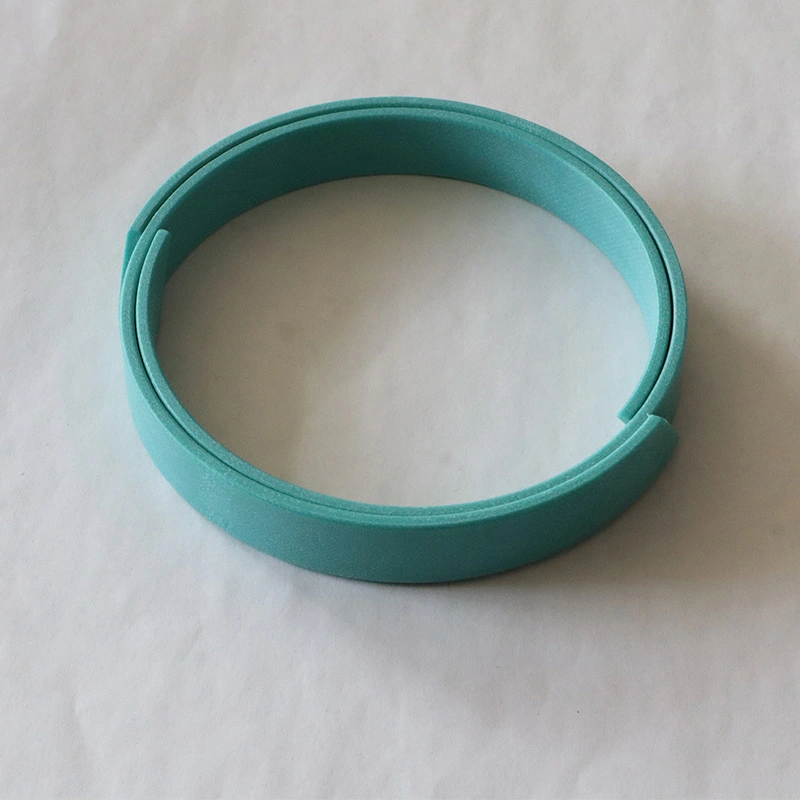

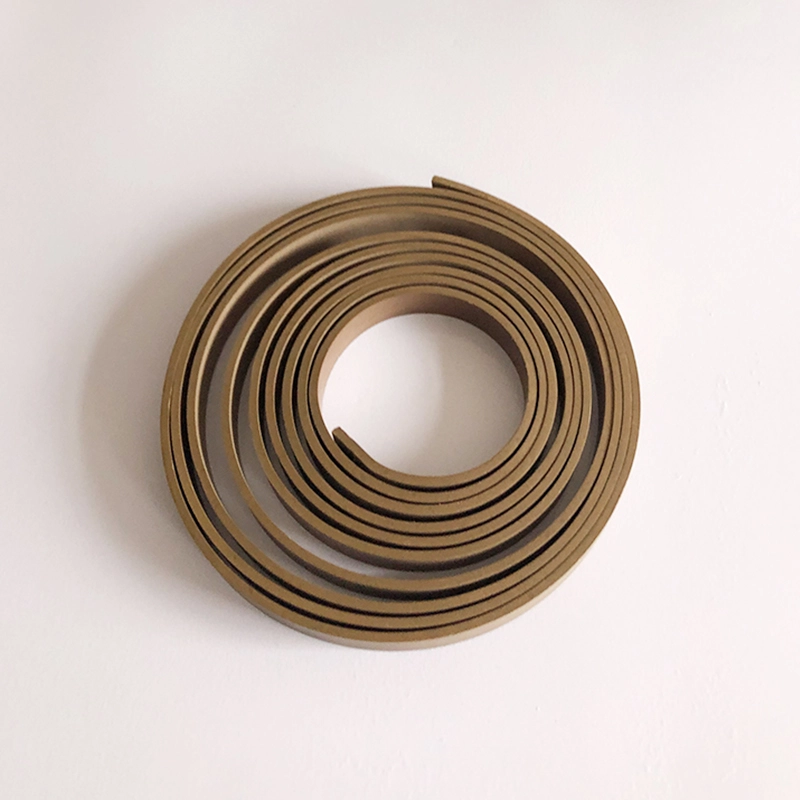

کمربند راهنمای تقویت شده RC1081 دارای ویژگی های بار بالا ، سایش کم ، اصطکاک کم و بدون خزش به دلیل افزودن پودر برنز و سایر مواد به مواد PTFE است. کمربند راهنمای فنلی تقویت شده با پارچه RC1082 به دلیل استفاده از مواد تقویت شده با پارچه فنلی ، ظرفیت بار شعاعی بالاتری نسبت به کمربند راهنمای PTFE دارد. هر دو کمربند راهنما در رول ها ارائه شده اند که می توانند توسط کاربران برای نصب آسان برش داده و از تماس فلزی در سطح کشویی جلوگیری کنند.

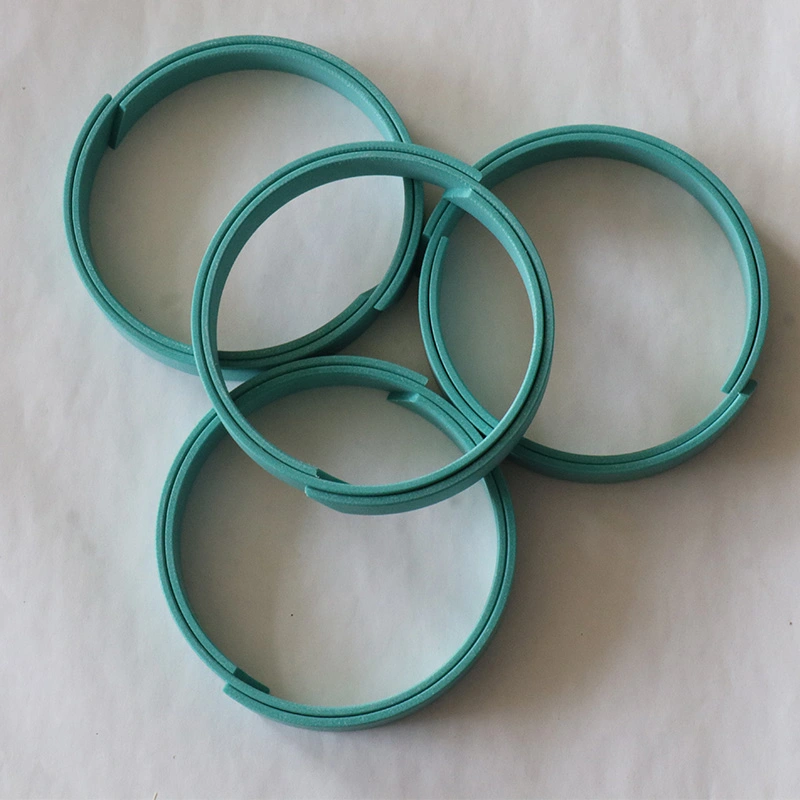

حلقه پشتیبانی یک مؤلفه مهم مهم سیلندر هیدرولیک است. به منظور سازگاری با توسعه مهر و موم های ترکیبی حلقه کشویی و ساختارهای بلبرینگ نرم در جهان ، شرکت ما حلقه های پشتیبانی فنلی تقویت شده با پارچه (کمربند) را با موفقیت توسعه داده است. سالها استفاده واقعی نشان داده است که این محصول به سطح کیفیت محصولات خارجی مشابه رسیده یا فراتر رفته و مورد ستایش کاربران قرار گرفته است. جدول عملکرد حلقه های پشتیبانی (کمربند) تولید شده توسط شرکت ما می تواند به عنوان مرجع مورد استفاده قرار گیرد. میله پیستون و پیستون سیلندر هیدرولیک متقابل نقش حامی و هدایت کننده ای ایفا می کند.
حلقه راهنمای غیر فلزی RCS برای پیستون میله RCT راهنمای غیر فلزی برای پیستون
برای میله پیستون یا پیستون که در سیلندر هیدرولیک کار می کند ، حلقه سایش دارای یک اثر راهنمای دقیق است و می تواند نیروهای شعاعی را جذب کند. در عین حال ، حلقه سایش می تواند از تماس فلزی قطعات کشویی در سیلندر هیدرولیک جلوگیری کند. در مقایسه با حلقه های سایش فلزی ، حلقه های سایش غیر فلزی مزایای بسیاری دارند. در میان آنها ، حلقه های راهنمای فنلی و PTFE تقویت شده با پارچه در برش در محل و انواع آماده استفاده در دسترس هستند.
1. مقاومت در برابر سایش خوب
2. از تماس فلزی خودداری کنید
3. می تواند لرزش مکانیکی را سرکوب کند
4. به دلیل تأثیر مرکزی حلقه سایش ، یک ترخیص شعاعی بزرگتر مجاز است
5 شیار ساده و نصب آسان
هزینه نگهداری پایین بر اساس مزایای فوق ، به طور گسترده ای مورد استفاده قرار می گیرد

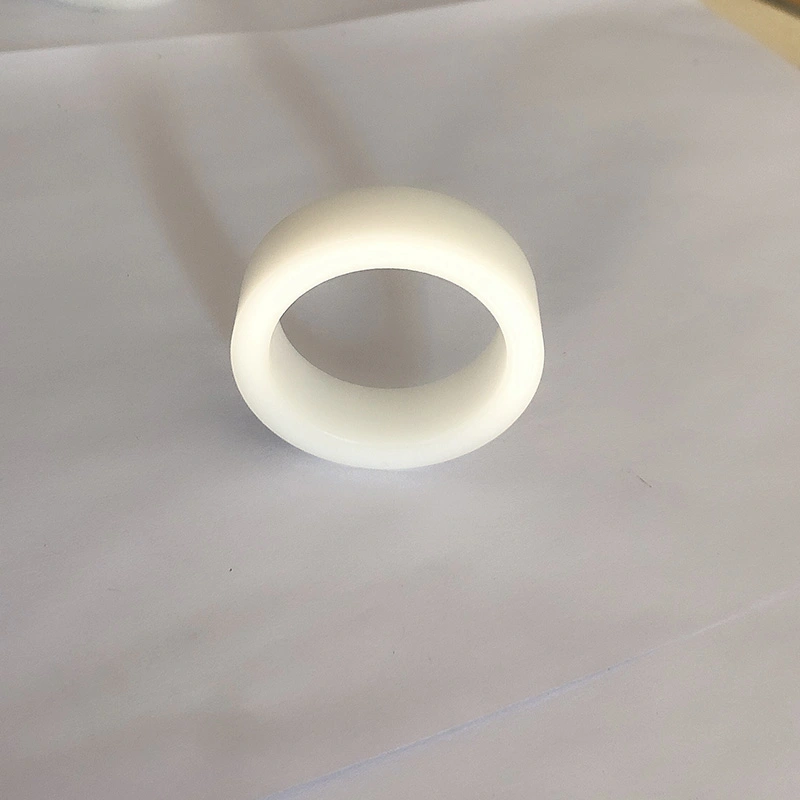

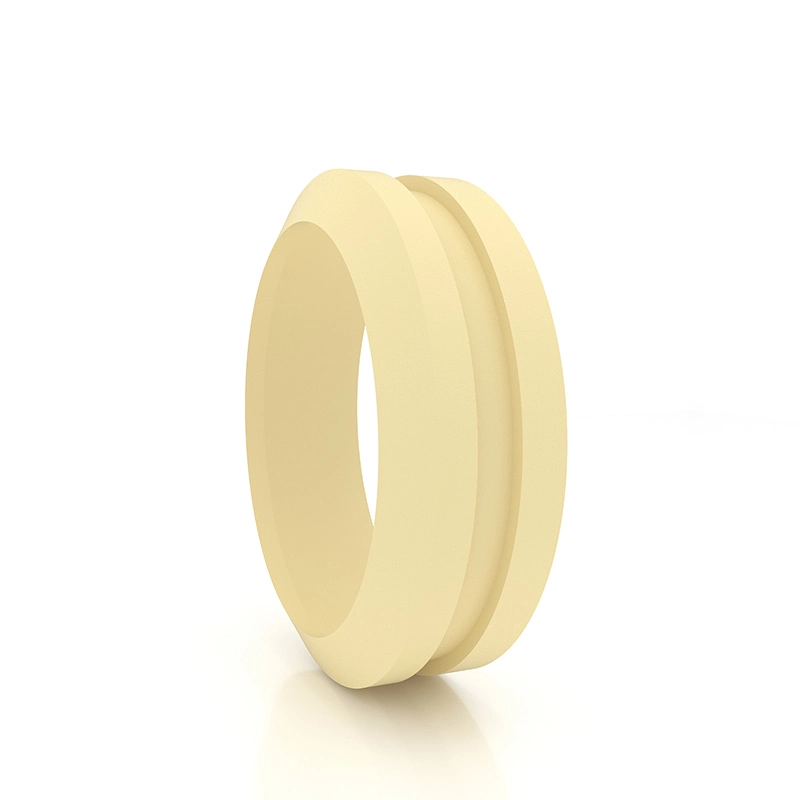

آستین راهنما
GFAI یک آستین راهنما برای میله پیستون است که میله پیستون را پشتیبانی و راهنمایی می کند و همچنین عملکرد ضد گرد و غبار دارد. آستین های راهنما GFI و GFA آستین های راهنما برای میله پیستون هستند که از میله پیستون پشتیبانی و راهنمایی می کند.

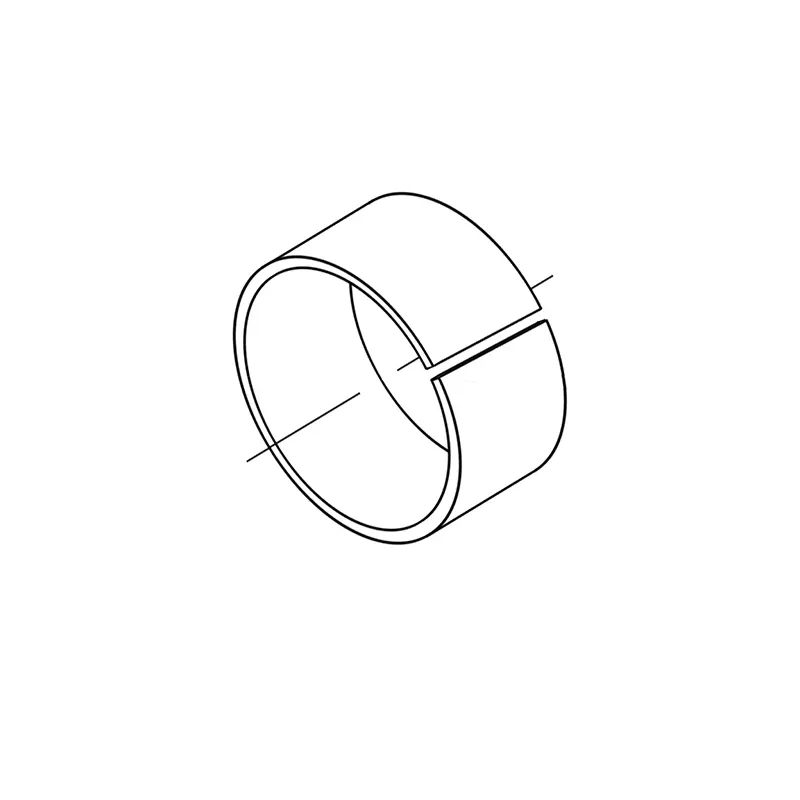

حلقه راهنما RCSF-1 از صفحه فولادی به عنوان پایه ساخته شده است ، پودر برنز در وسط پخته می شود و مخلوطی از پلی تترا فلوئورو اتیلن و فیبر روی سطح می چرخد. ویژگی ها: 1. مخلوط PTFE و فیبر 0.01-0.03mm است که یک فیلم انتقال برای محافظت از سطح دوگانه تشکیل می دهد و دارای خواص خودآزمایی است. 2. لایه پودر مس 0.2-0.3 میلی متر است ، با ظرفیت بار خوب و مقاومت در برابر سایش ، هدایت حرارتی خوب. 3. فولاد کربن کم ، تأمین ظرفیت بار خوب و هدایت حرارتی.
حلقه راهنمای برنز نوع RCFB از برنز CUSN8 به عنوان ماده پایه ساخته شده است و یک بوش اقتصادی با ظرفیت بار بالا و مقاومت خوب است. سطح کار محصول RCFB090 با سوراخ های معمولی روغن الماس پوشانده شده است و سطح کار محصول RCFB092 با سوراخ های معمولی روغن پوشانده شده است که نقش ذخیره روغن را بازی می کند. شکل گیری یک فیلم روغن در ابتدای حرکت ساده تر است و از این طریق مقاومت اصطکاک اولیه را کاهش می دهد.
ویژگی ها و برنامه های کاربردی محصول:
مثال سفارش:

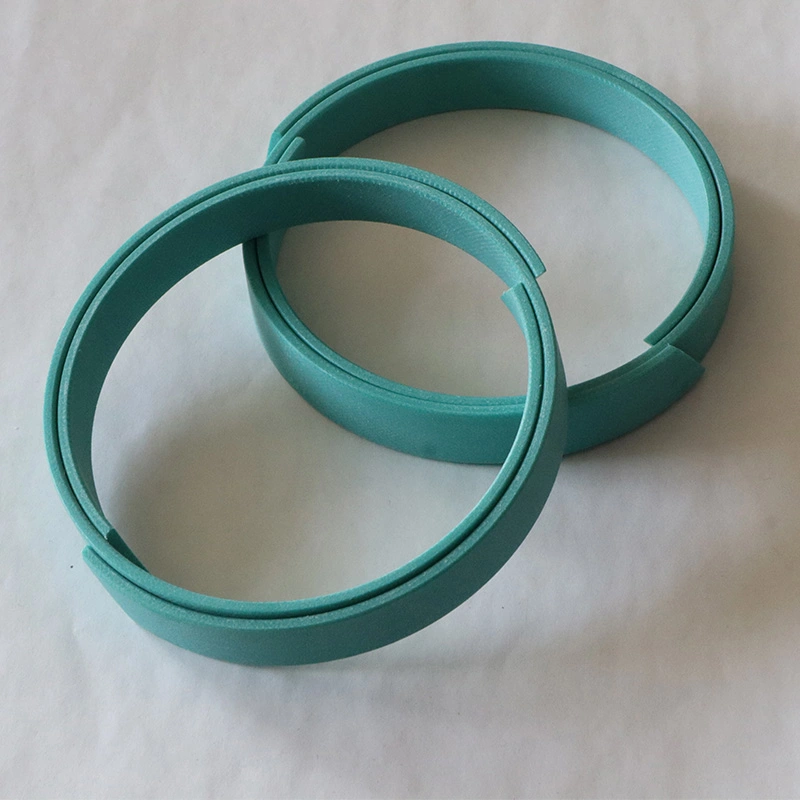

PTFE راهنمای نوار راهنمای مثال RC1081—9.7x2.5

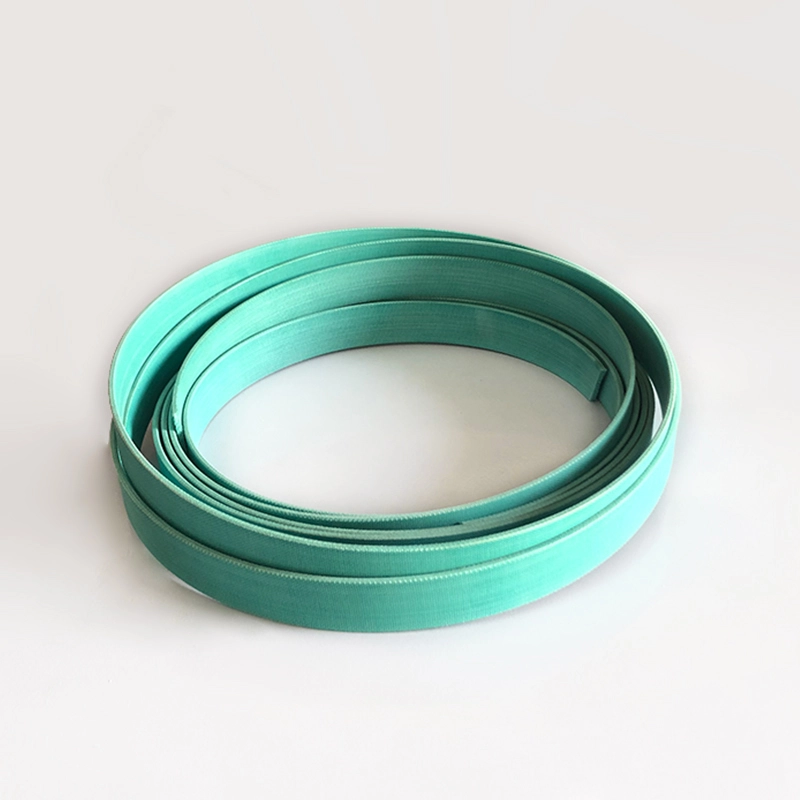

نوار راهنمای پارچه فنلی به عنوان مثال RC1082—9.7x2.5

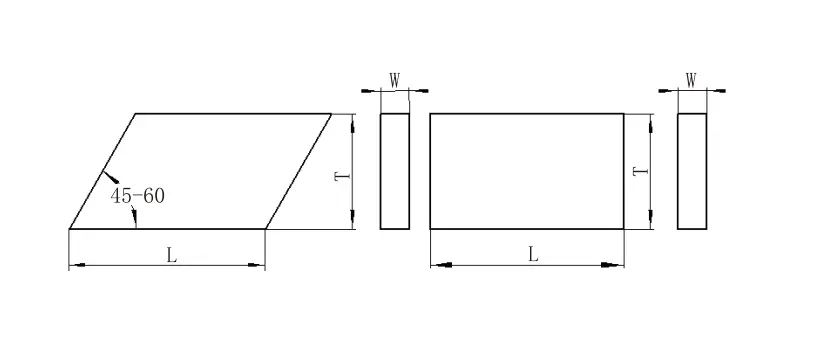

محاسبه طول برش
برای شافت: L = 3.1 (D+W) برای سوراخ: L = 3.1 (D-W)
L --- حلقه حلقه D --- قطر شافت D --- قطر سوراخ W --- ضخامت حلقه Z --- برش برش

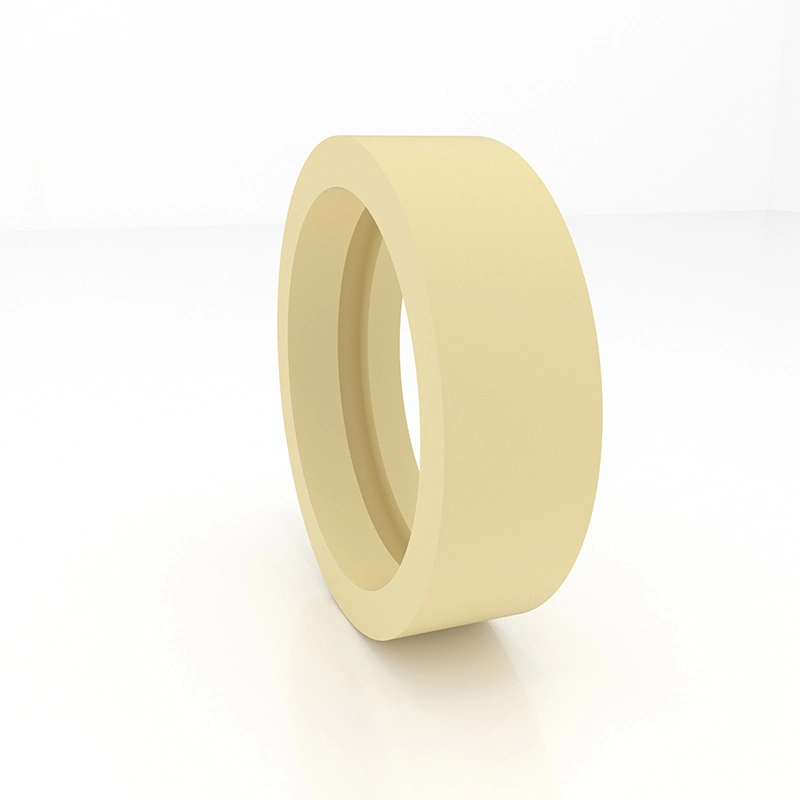

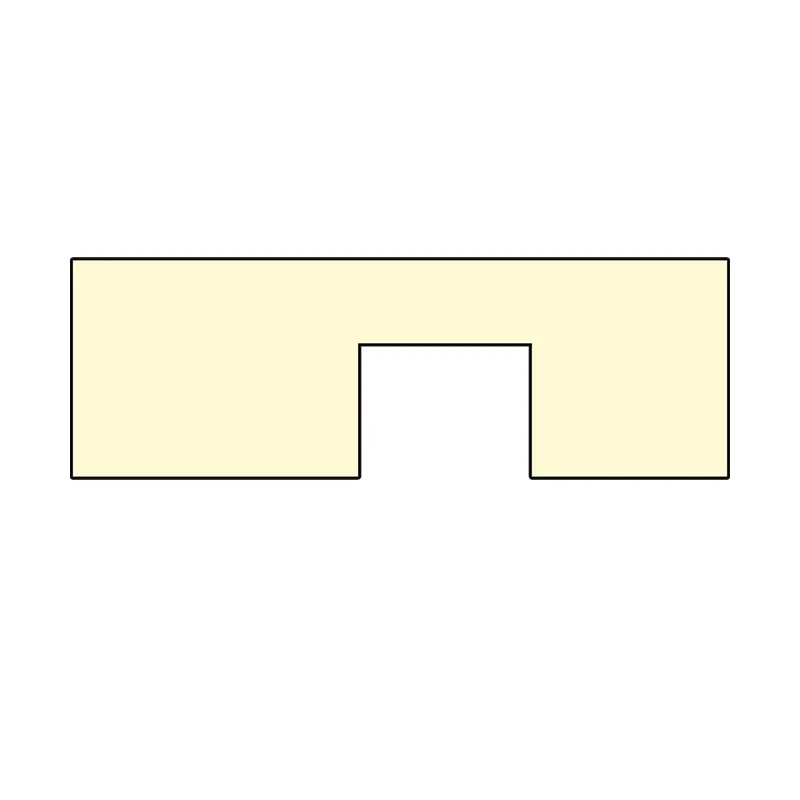

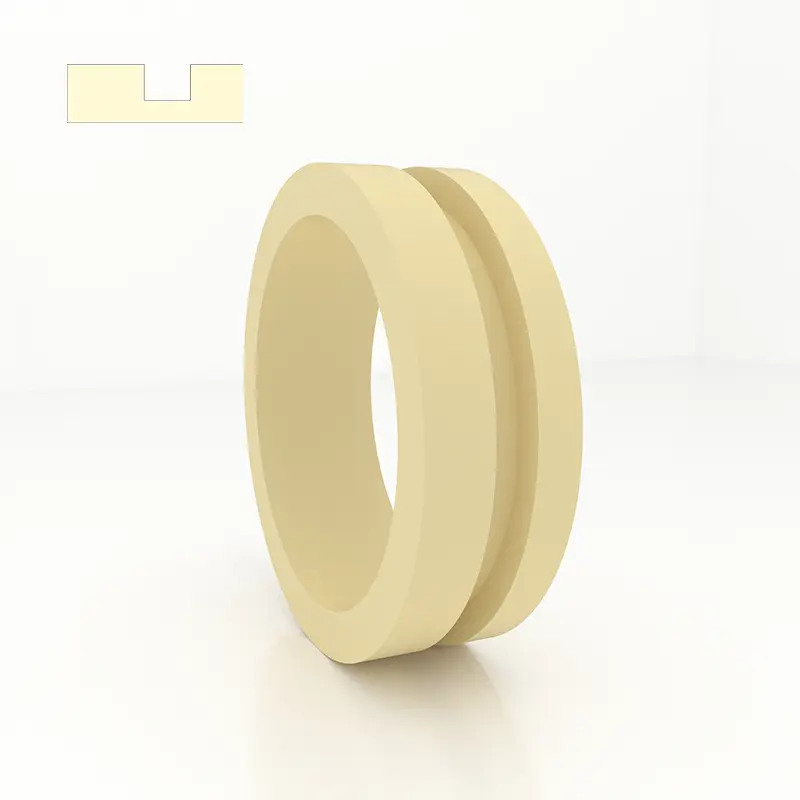

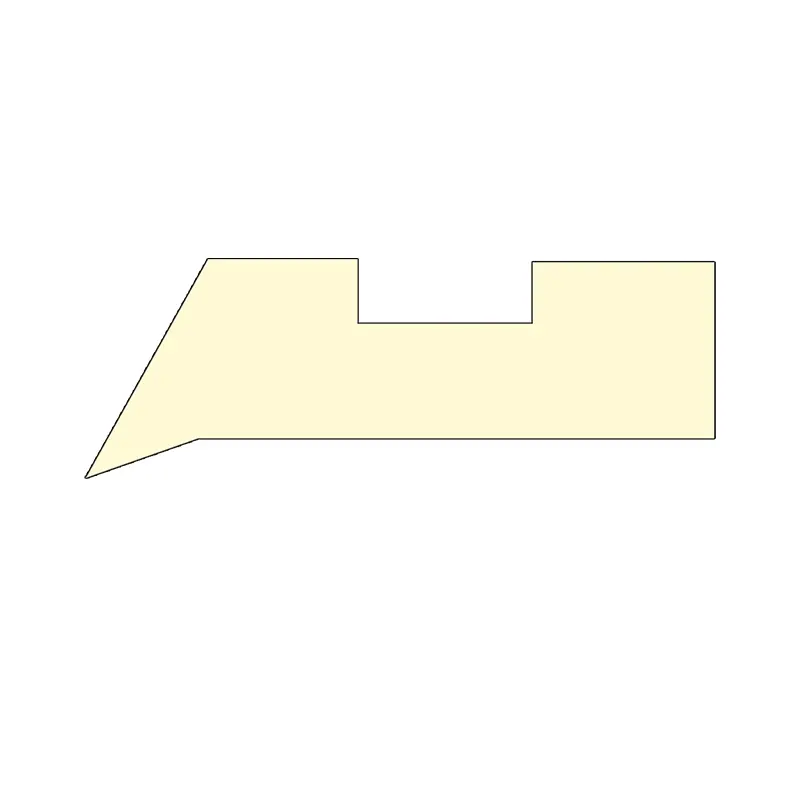

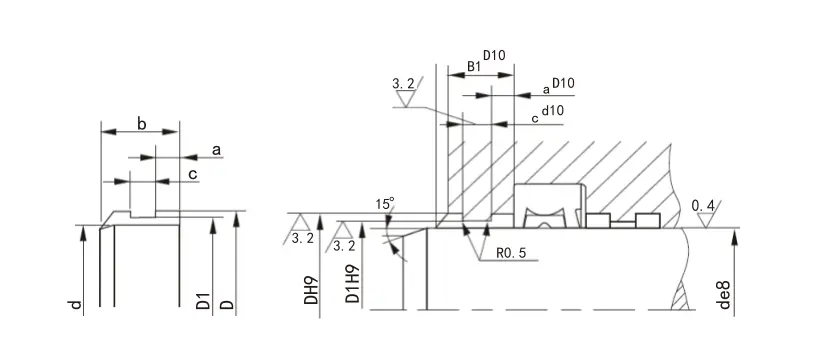

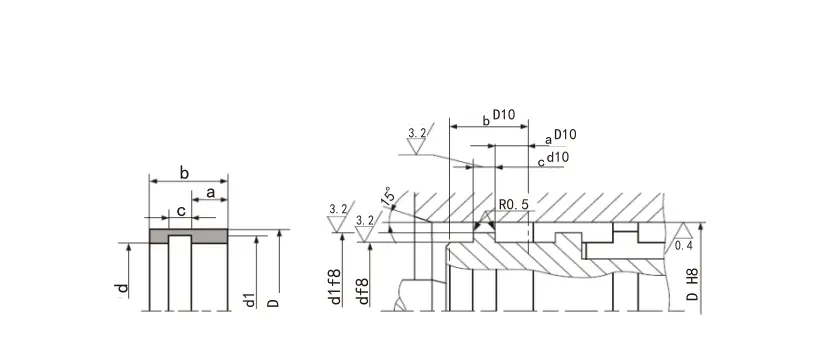

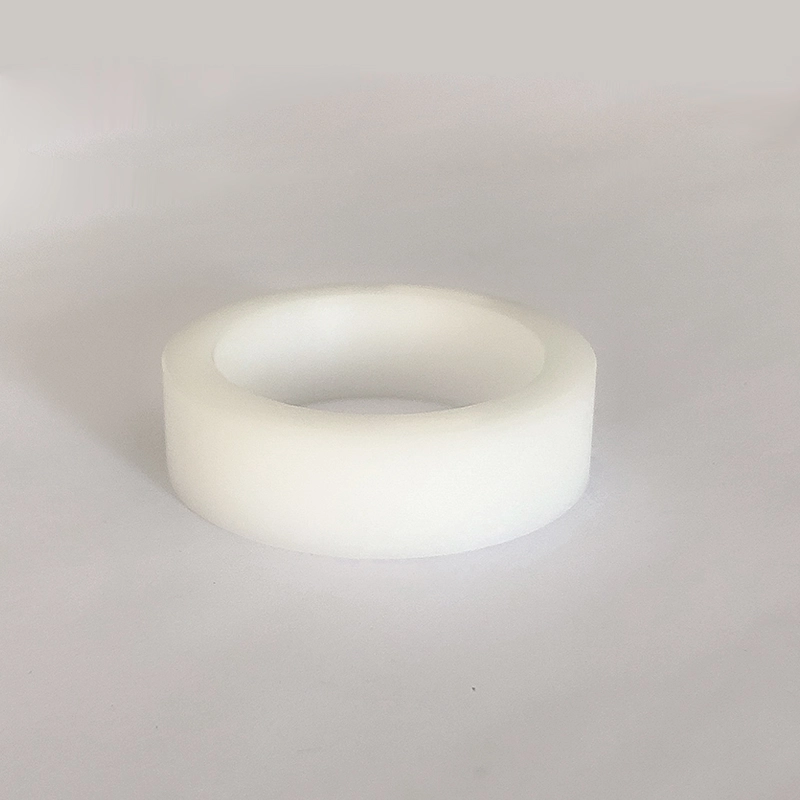

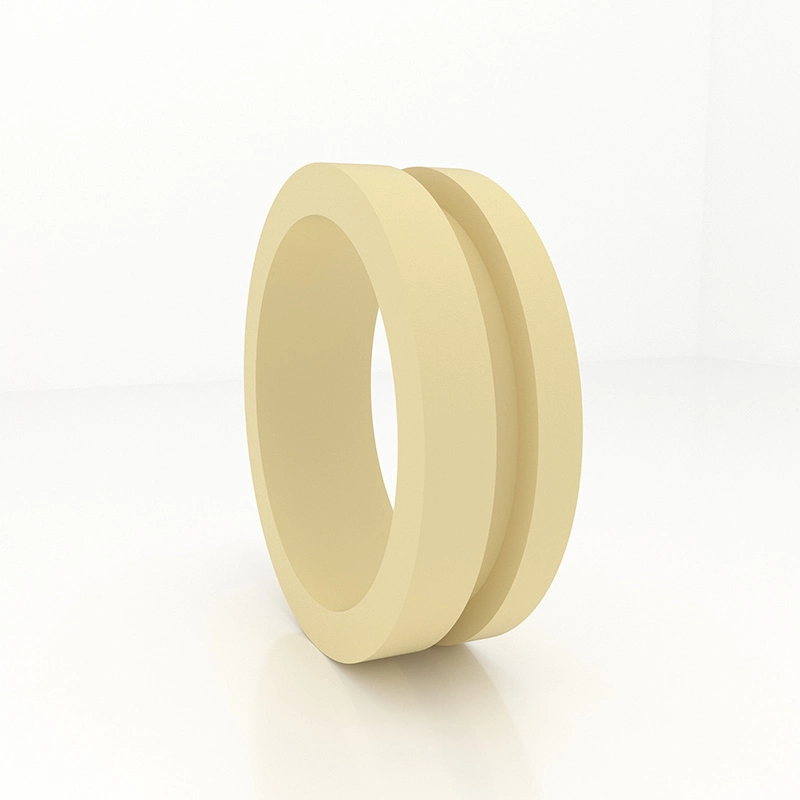

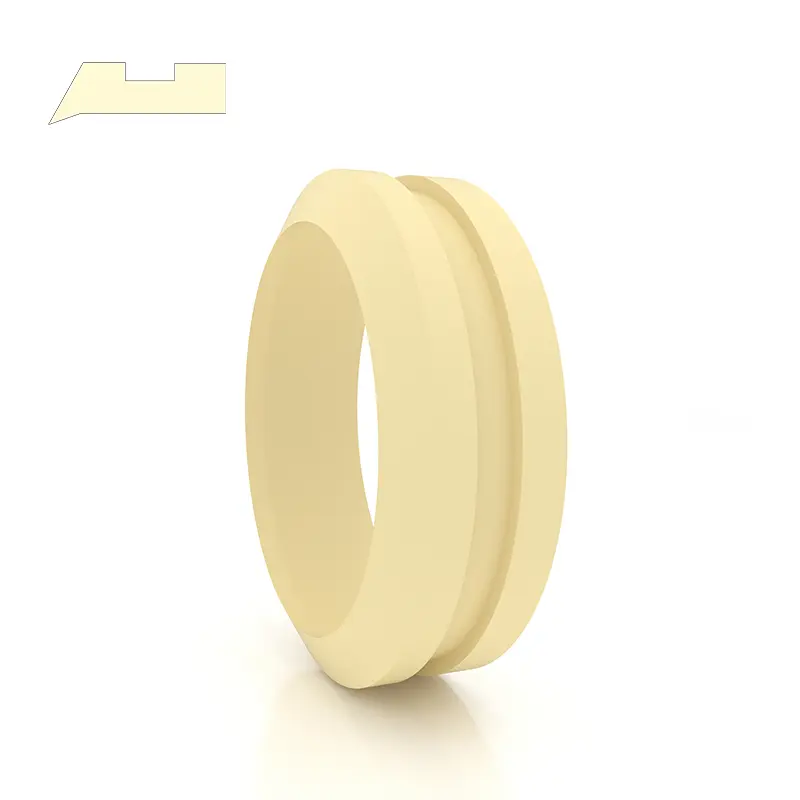

راهنمای آستین GFAI
1. عملکرد و استفاده: آستین راهنما GFAI یک آستین راهنما برای میله پیستون است که میله پیستون را پشتیبانی و راهنمایی می کند و دارای عملکرد ضد گرد و غبار است.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ～+225 درجه سانتیگراد (PTFE بالاتر از 120 درجه استفاده می شود).
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FAI شرکت گرسنگی مراجعه کنید.
5. روش علامت گذاری و سفارش: آستین راهنما GFAI با شماره سفارش مشخص شده است ، به عنوان مثال: GFAI-0600 PTFE

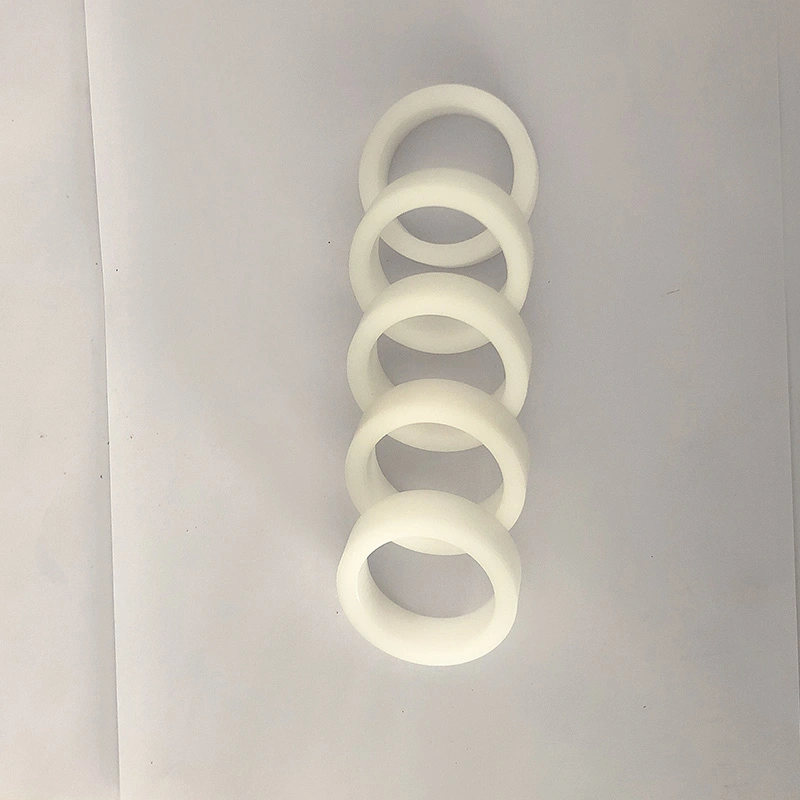

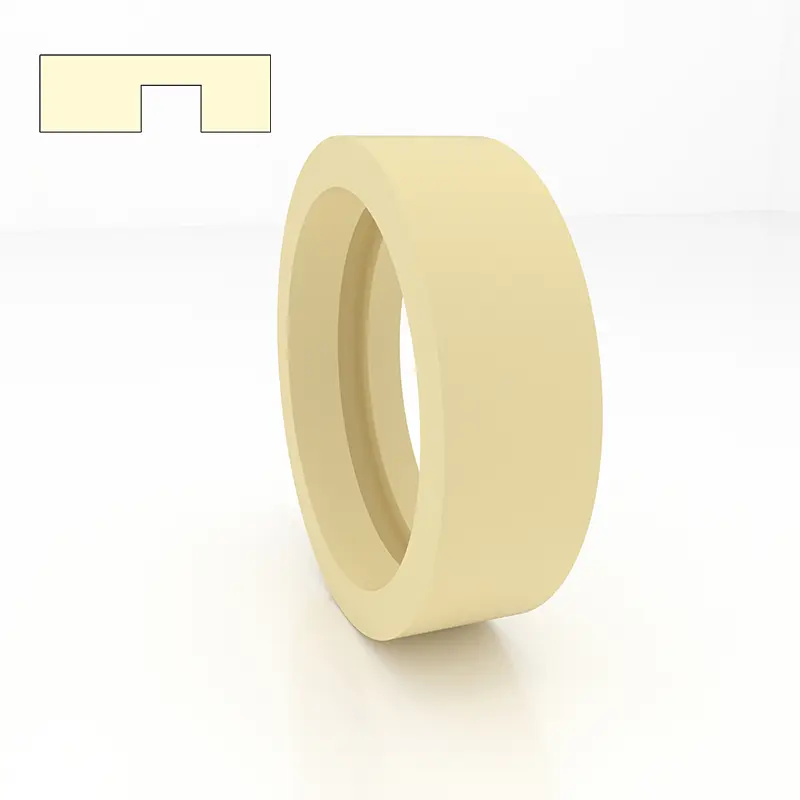

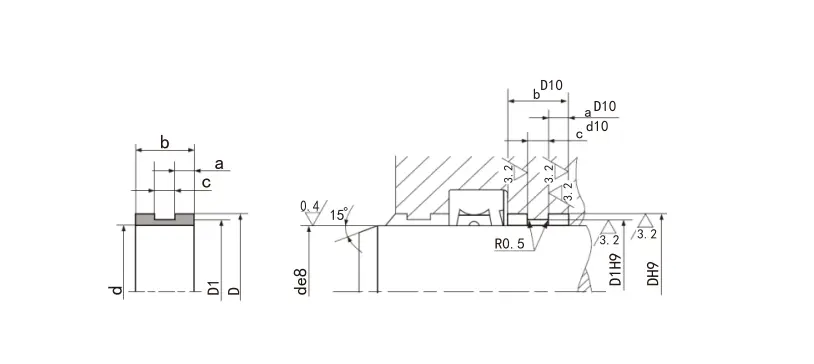

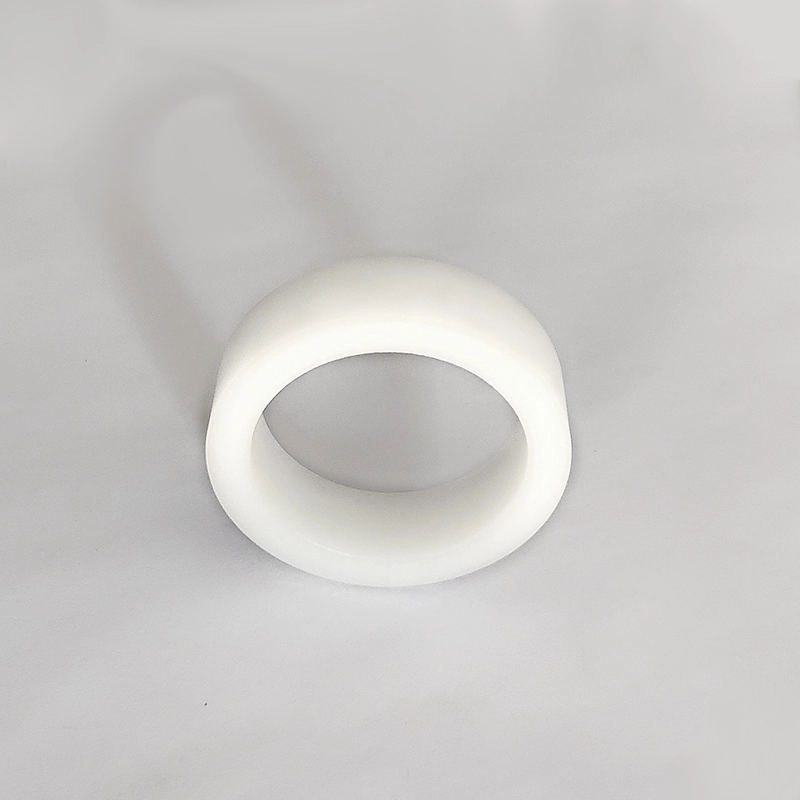

راهنمای آستین GFI
1. عملکرد و استفاده: آستین راهنما GFI یک آستین راهنما برای میله پیستون است که میله پیستون را پشتیبانی و راهنمایی می کند.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ~+255 درجه سانتیگراد (PTFE بالاتر از 120 درجه سانتیگراد استفاده می شود)
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FI Hunger مراجعه کنید.
5. روش علامت گذاری و سفارش: راهنمای آستین GFI با شماره سفارش مشخص شده است ، به عنوان مثال: GFI-0360 PA
راهنمای آستین GFA
1. عملکرد و استفاده: آستین راهنما GFA یک آستین راهنما برای پیستون است که پیستون را پشتیبانی و راهنمایی می کند.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ~+255 درجه سانتیگراد (PTFE بالاتر از 120 درجه سانتیگراد استفاده می شود)
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FA Hunger's FA مراجعه کنید.
5. روش علامت گذاری و سفارش: آستین راهنما GFA با شماره سفارش مشخص شده است ، به عنوان مثال: GFA-0560 PA

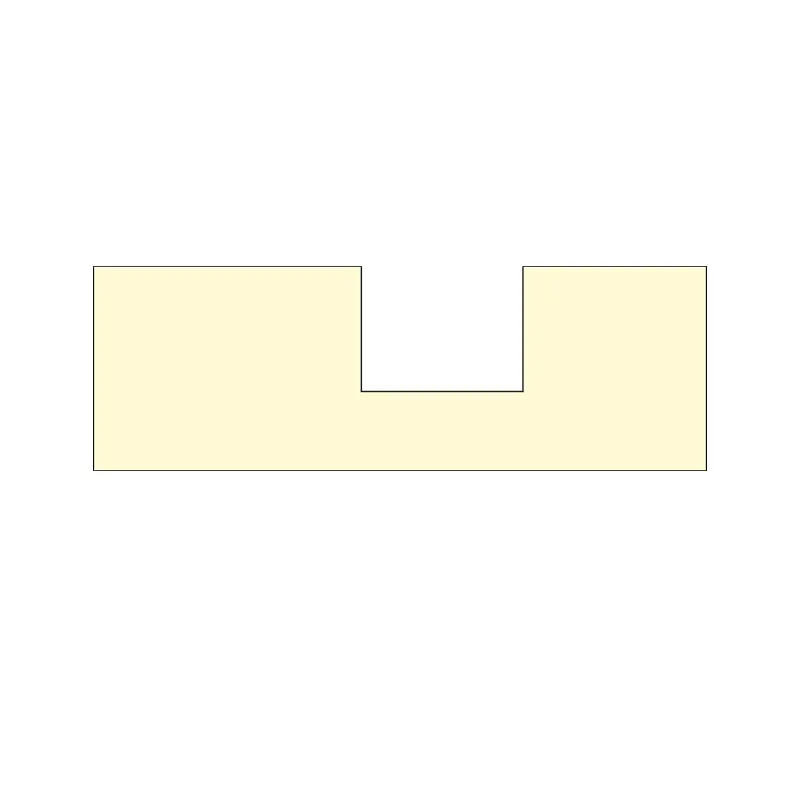

6. دستگاه ساختاری:
مشخصات:
| مدل | عرض شیار H+0.2 |
ضخامت T-0.05 |
ضخامت t T-0.05 |
ضخامت T-0.05 |
ضخامت T-0.05 |
ضخامت T-0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| توجه: سری Boldface معمولاً از سری استفاده می شود. اگر محصول مورد نیاز در این جدول نیست ، لطفا با ما تماس بگیرید. | ||||||

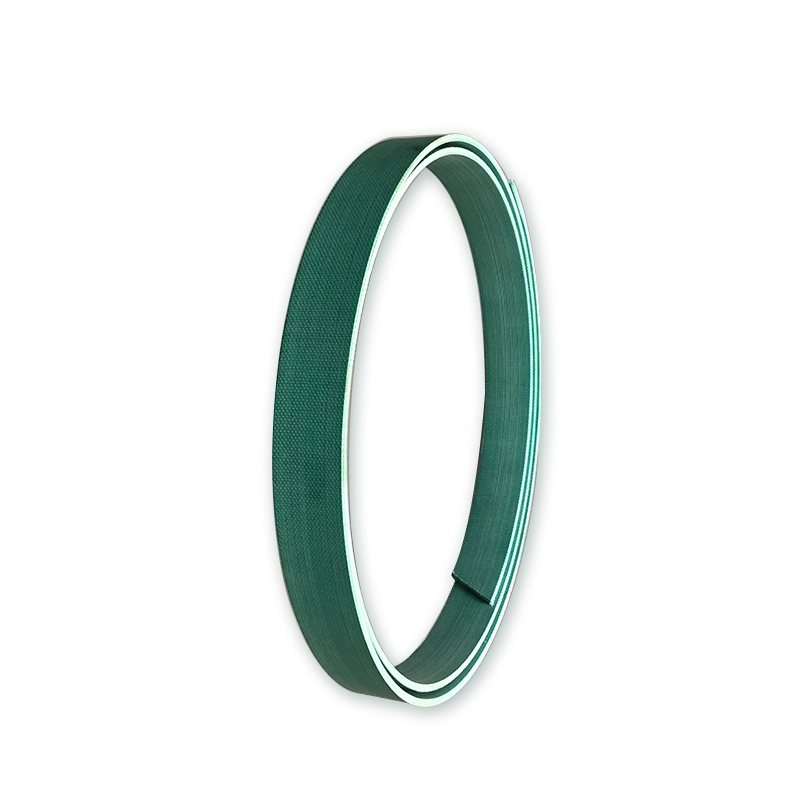

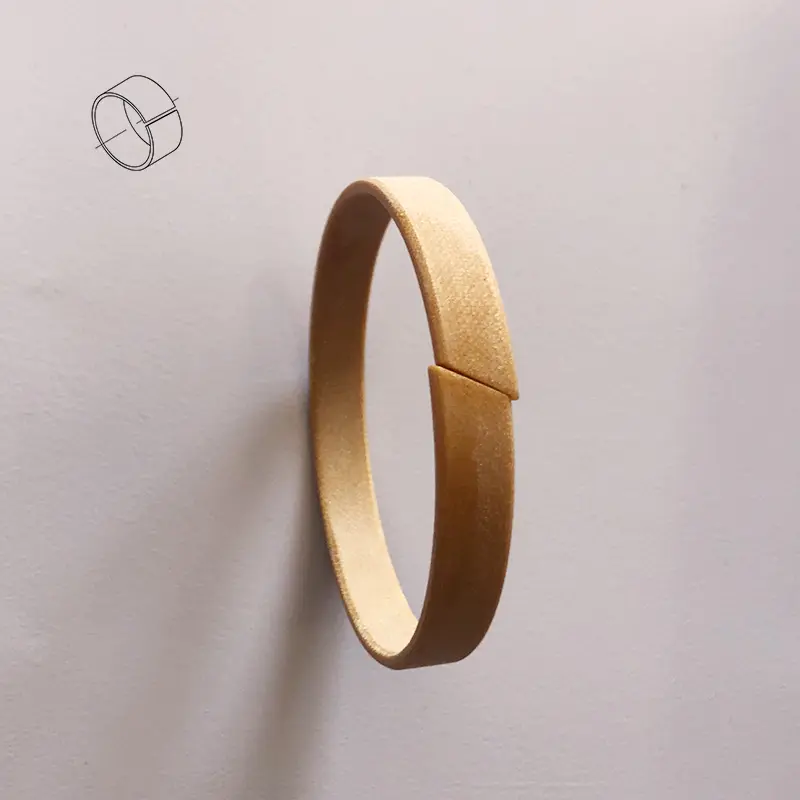

حلقه پشتیبانی فنلی تقویت شده با پارچه (کمربند)
حلقه های پشتیبانی اجزای اساسی مهم سیلندرهای هیدرولیک هستند. به منظور سازگاری با توسعه مهر و موم های ترکیبی حلقه کشویی و ساختارهای بلبرینگ نرم در جهان ، شرکت ما حلقه های پشتیبانی فنلی تقویت شده با پارچه (کمربند) را با موفقیت توسعه داده است. سالها استفاده واقعی نشان داده است که این محصول به سطح کیفیت محصولات خارجی مشابه رسیده یا فراتر رفته و مورد ستایش کاربران قرار گرفته است. جداول 1 تا 4 جداول عملکرد حلقه های پشتیبانی (کمربند) تولید شده توسط شرکت ما است.
| منبع نمونه | ضخامت حلقه پشتیبانی (میلی متر) | قدرت فشاری (MPA) | مقاومت در برابر روغن میزان تغییر وزن هیدرولیک (2 7 70 ℃*24 ساعت | قدرت شکستن (MPA) | چسبندگی بین لایه (KN/M) |
| مد+شمبا | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| محصولات ما | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (با گرافیت) | 390 | 0.63 | 36.4 | 2.08 |
| نوع نمونه | محصولات ما | ارکوت می توانست ① | DURATEC900 ① | turcite47 ② | MT64/5b | نوکر (ژاپنی) | POM اصلاح شده پلی اکسی متیلن | گربه (ما) | |
| مقدار اندازه گیری شده | شاخص های مورد نیاز | ||||||||
| قدرت فشاری (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | 270 | ≥150 | 80 پوند | ≥217 |
| نوع نمونه | محصولات ما | ارکوت می توانست ① | DURATEC900 ① | turcite47 ② | MT64/5b | نوکر (ژاپنی) | POM اصلاح شده پلی اکسی متیلن | گربه (ما) | |
| مقدار اندازه گیری شده | شاخص های مورد نیاز | ||||||||
| قدرت فشاری (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | 270 | - | 80 پوند | ≥217 |
| بار در هر واحد طول تماس w (n/mm) | رله تماس هرتز (n/mm2) | ضریب اصطکاک | |||
| حالت اصطکاک خشک | حالت روغن کاری قطره ای روغن | ||||
| محصولات ما | orchot tlg | محصولات ما | orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

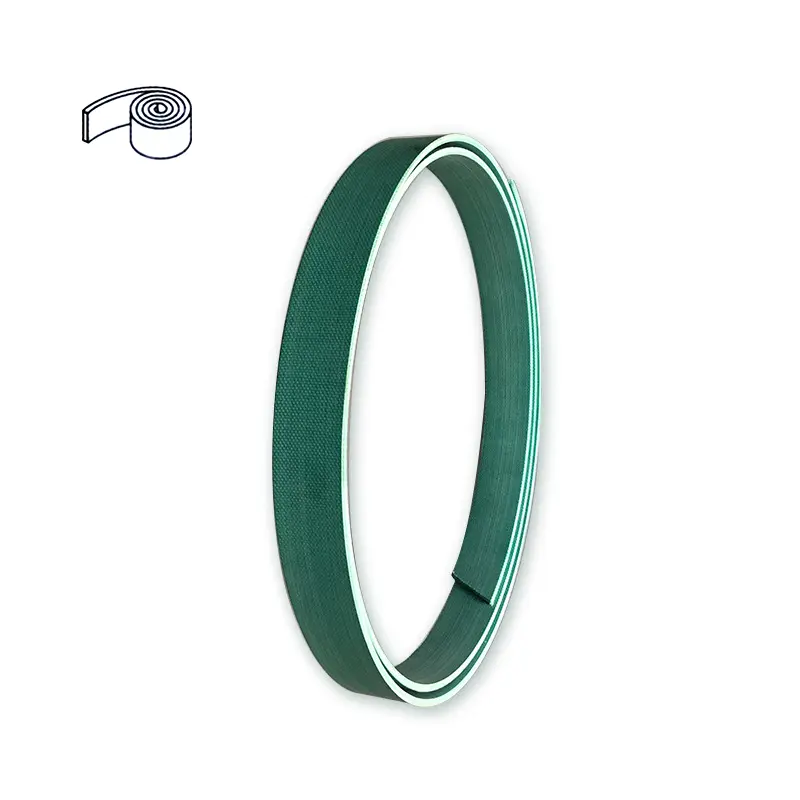

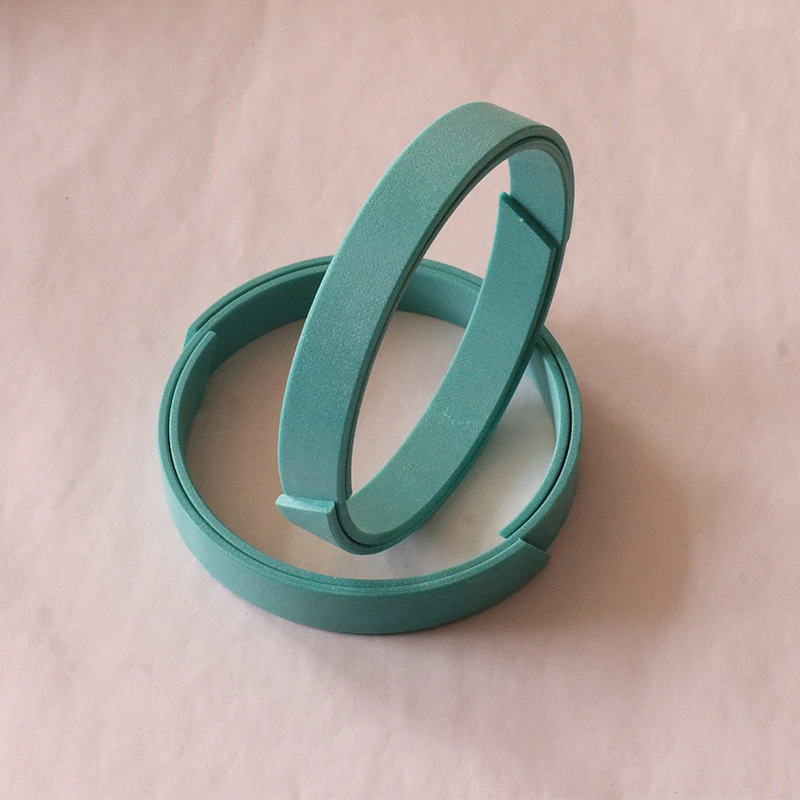

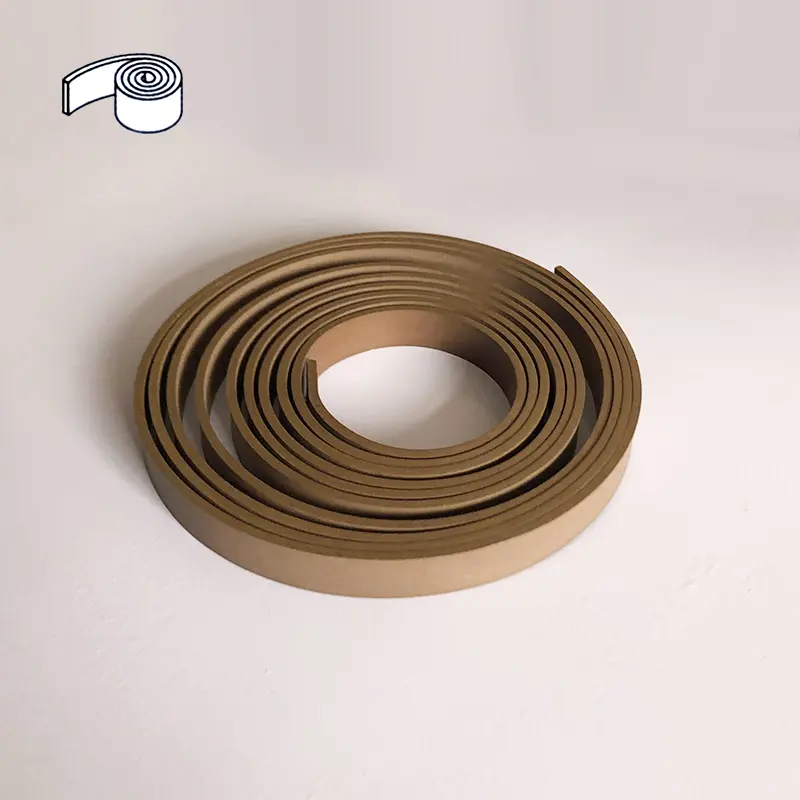

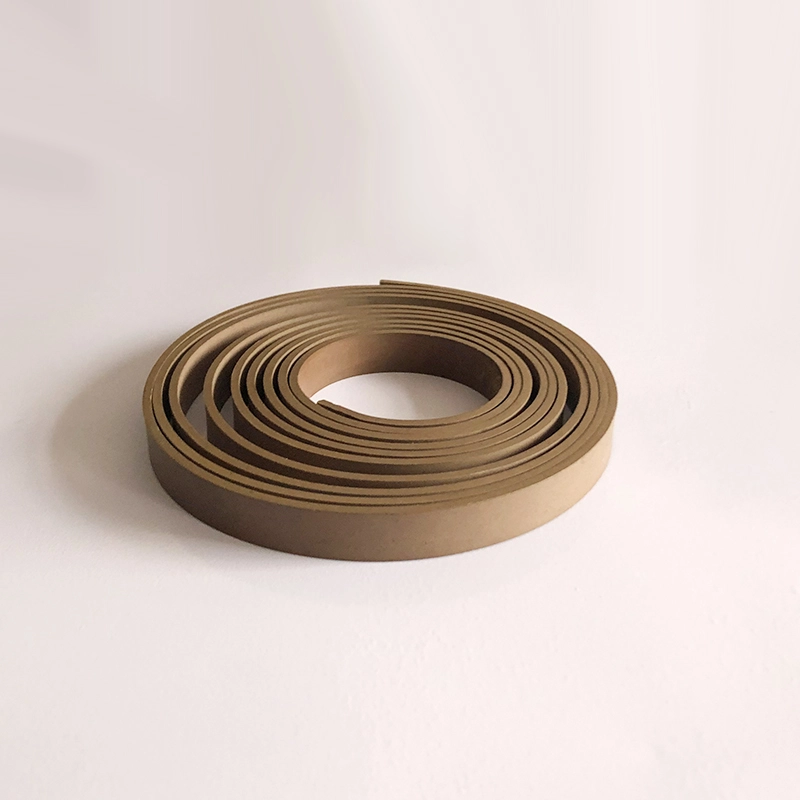

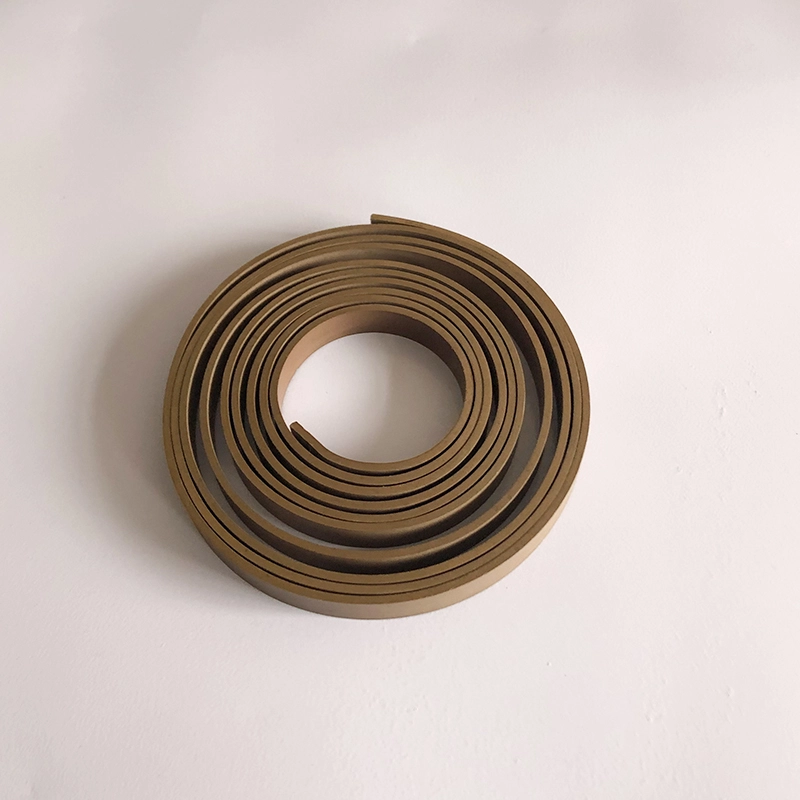

| کمربند مقاوم در برابر PTFE (حلقه) | |
| مادی | PTFE+برنز |

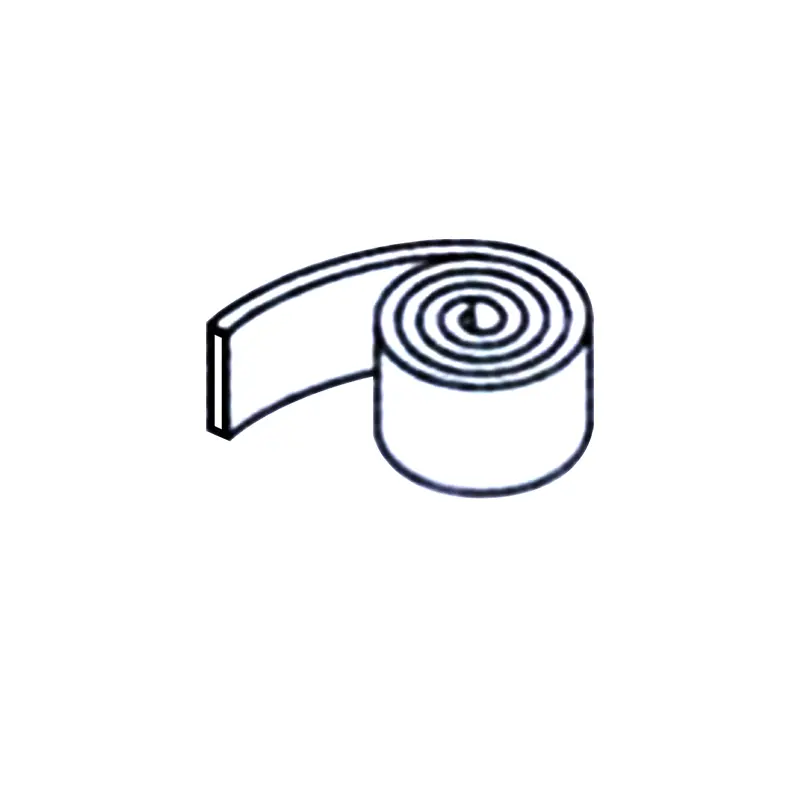

| تهیه کردن | رول (معمولاً حدود 20 متر/رول) یا به طول مورد نیاز برش دهید |
| مزایا | 1. اصطکاک کم ، بدون خزنده و گاز گرفتن ؛ |
| 2. می تواند بدون روغن کاری کافی خوب کار کند. | |
| 3. مقاوم در برابر انواع رسانه ها ، ثبات شیمیایی عالی ؛ | |
| 4. می تواند اشیاء سخت تعبیه شده در حلقه مقاوم در برابر سایش را در خود جای دهد و اشیاء سخت را که سیلندر و مهر و موم را خراشیده اند ، کاهش می دهد ، بنابراین در شرایط بار سنگین ، از چندین حلقه مقاوم در برابر سایش استفاده کنید. | |
| 5. همچنین در شرایط پر سرعت و بار سبک مقاومت به سایش خوبی دارد ، بنابراین بیشترین استفاده از حلقه مقاوم در برابر سایش است. | |
| 6. هیچ محدودیتی در اندازه وجود ندارد ، در شرایط با قطر بزرگ قابل استفاده است. | |
| درجه حرارت | -60 ~+200 |
| حداکثر سرعت | 15m/s |
| حداکثر قدرت اکستروژن | 15n/mm2 (20 درجه) |
| 7.5n/mm2 (80 درجه) | |
| 5n/mm2 (120 درجه) | |

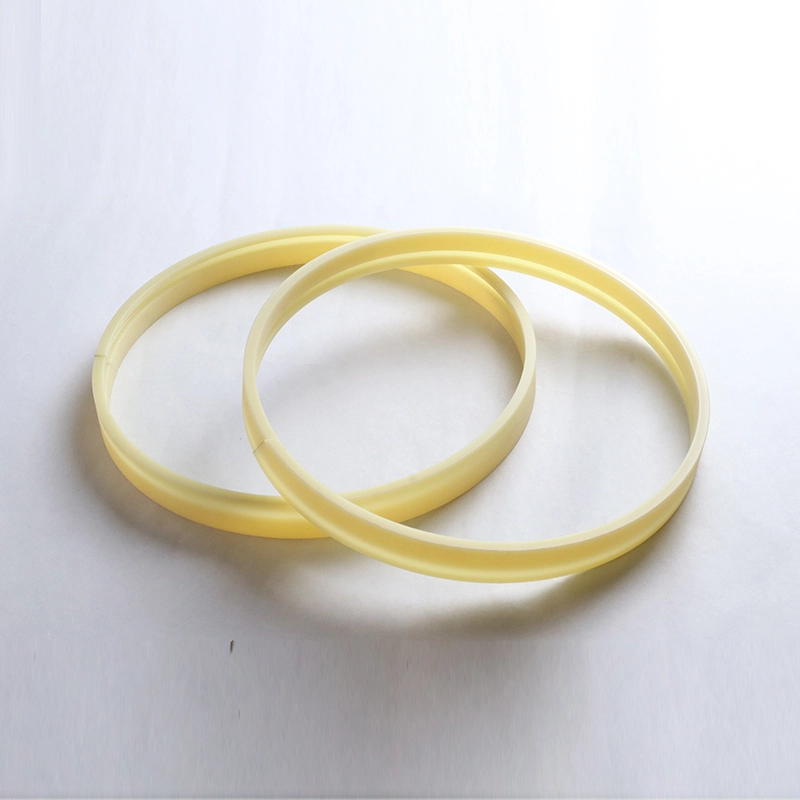

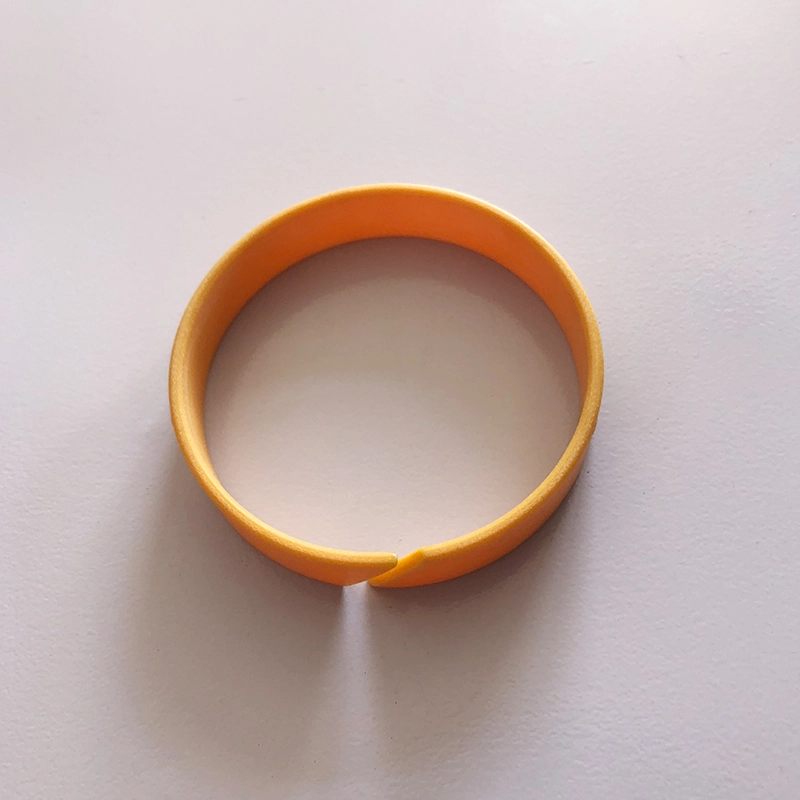

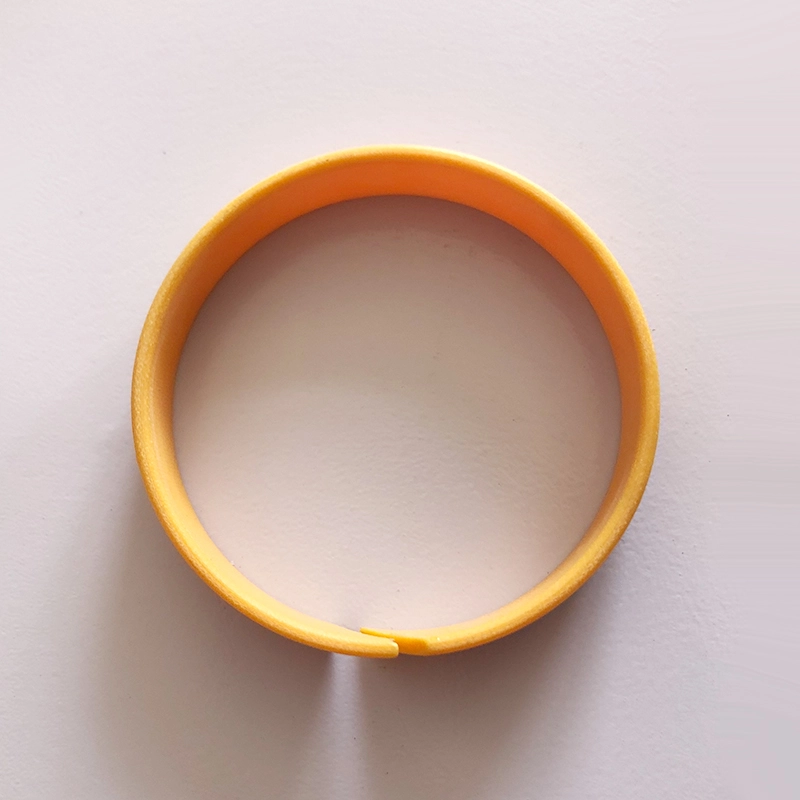

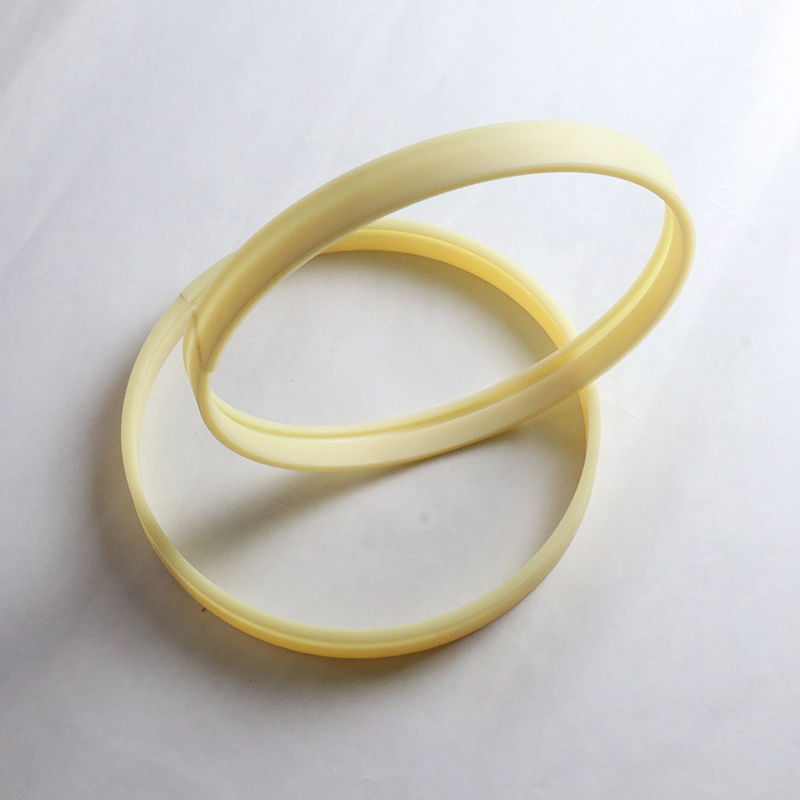

حلقه راهنمای غیر فلزی برای میله پیستون RCS
حلقه راهنمای غیر فلزی برای پیستون RCT
برای میله پیستون یا پیستون که در سیلندر هیدرولیک کار می کند ، حلقه سایش دارای یک اثر راهنمای دقیق است و می تواند نیروهای شعاعی را جذب کند. در عین حال ، حلقه سایش می تواند از تماس فلزی قطعات کشویی در سیلندر هیدرولیک جلوگیری کند. در مقایسه با حلقه های سایش فلزی ، حلقه های سایش غیر فلزی مزایای بسیاری دارند. در میان آنها ، حلقه های راهنمای فنلی و PTFE تقویت شده با پارچه در نوع برش در محل و نوع آماده استفاده در دسترس هستند.
1. مقاومت در برابر سایش خوب
2. از تماس فلزی به فلز خودداری کنید
3. می تواند لرزش مکانیکی را سرکوب کند
4. به دلیل تأثیر مرکزی حلقه سایش ، یک ترخیص شعاعی بزرگ مجاز است
5. شیار ساده ، نصب آسان
6. هزینه نگهداری پایین بر اساس مزایای فوق ، از آن استفاده می شود
مواد:
1. Polytrefluoroethylene PTFE3 (مواد عمومی) ، PTFE4 (مناسب برای رسانه های کم ویسکوزیته مانند آب) ، PTFE1 (الزامات کمبود پایین مانند پنوماتیک)
2. پلیوکسی متیلن پوم یا نایلون PA و مواد اصلاح شده آن
3. رزین فرمالدئید + فیبر تقویت شده PRIF
جدول مقایسه ظرفیت بارگذاری مواد مختلف (مرجع)
| مواد | حداکثر ظرفیت بار (n/mm2) |
| پودر مسی پر از PTFE | 15 (20 درجه سانتیگراد) ؛ 7.5 (80 درجه سانتیگراد) ؛ 5 (120 درجه سانتیگراد) |
| فنلی با پارچه | 90 (60 درجه سانتیگراد) ؛ 40 (80 درجه سانتیگراد) |
| پلی اکسی متیلن یا نایلون | 25 (60 درجه سانتیگراد) ؛ 15 (80 درجه سانتیگراد) |
| پلیوکسی متیلن یا نایلون پر شده است | 40 (60 درجه سانتیگراد) ؛ 30 (80 درجه سانتیگراد) |
| صافی | RTMAX (μM) | RA (μm) |
| سطح کشویی | ≤2.5 | 0.05-0.3 |
| زیر شیار | ≤10 | ≤2 |
| طرف شیار | ≤15 | ≤3 |

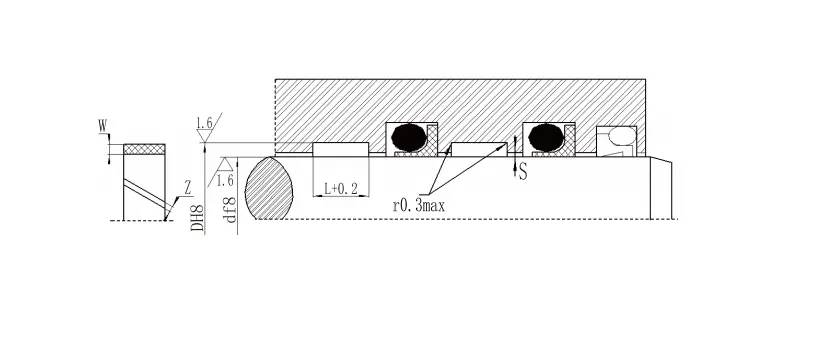

سری مشخصات حلقه راهنمای میله پیستون
| قطر میله | قطر پایین | عرض شیار | ضخامت | شکاف |
|
قطر میله | قطر پایین | عرض شیار | ضخامت | شکاف |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
| RCSF-1 پارامترهای حلقه راهنمای خودآزمایی | |||||||
| پارامترها | RCSF-1 | rcsf-1d | RCSF-1B | RCSF-1S | |||
| بوش های بدون سرب | آستین مخصوص هیدرولیک | بوشینگ پایه برنز | آستین مقاوم در برابر خوردگی فولاد ضد زنگ | ||||
 |
 |
 |
 |
||||
| حداکثر فشار تحمل (پویا) | 140n/mm² | 140n/mm² | 140n/mm² | 140n/mm² | |||
| حداکثر فشار تحمل (استاتیک) | 250n/mm² | 250n/mm² | 250n/mm² | 250n/mm² | |||
| حرکت نوسان | 60N/mm² | 60N/mm² | 60N/mm² | 60N/mm² | |||
| حداکثر سرعت کشویی (روغن کاری روغن) | <2m/s | <2m/s | <2m/s | <2m/s | |||
| اصطکاک ضریب μ | اصطکاک خشک | 0.04 ~ 0.2 | 0.04 ~ 0.18 | 0.03 ~ 0.18 | 0.04 ~ 0.2 | ||
| روغن کاری | 0.08 ~ 0.08 | 0.08 ~ 0.08 | 0.08 ~ 0.08 | 0.08 ~ 0.08 | |||
| حداکثر مقدار PV (خشک) | 3.6n/mm².m/s | 3.8n/mm².m/s | 4.3n/mm².m/s | 3.6n/mm².m/s | |||
| حداکثر مقدار PV (روغن) | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | 30n/mm².m/s | |||
| دمای عملیاتی | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | -195 ℃ ~+280 | |||
| هدایت حرارتی | 42W/M.K | 42W/M.K | 42W/M.K | 42W/M.K | |||
| ضریب انبساط خطی | 11*10-6/k | 11*10-6/k | 18*10-6/k | 15*10-6/k | |||
| جدول پارامتر حلقه راهنمای برنز نوع RCFB نوع RCFB | |||||||
| پارامتر | RCFB090 | RCFB092 | rcfb09g |
|
|||
 |
 |
 |
|
||||
| تراکم | 8.9 گرم در سانتی متر مربع | 8.9 گرم در سانتی متر مربع | 8.9 گرم در سانتی متر مربع |
|
|||
| قدرت فشاری | 470n/mm² | 470n/mm² | 470n/mm² |
|
|||
| هدایت حرارتی | 60W/M.K | 60W/M.K | 58W/M.K |
|
|||
| ضریب انبساط خطی | 18.5*10-6/k | 18.5*10-6/k | 18.5*10-6/k |
|
|||
| سختی | 90 ~ 120HB | 90 ~ 120HB | 90 ~ 120HB |
|
|||
| کشیدگی | 55 ٪ | 55 ٪ | 55 ٪ |
|
|||
| نام مادی | کوشن 8 | کوشن 8 | کوشن 8 |
|
|||
| سایر مواد اختیاری | cusn6.5p | cusn6.5p | cusn6.5p |
|
|||
