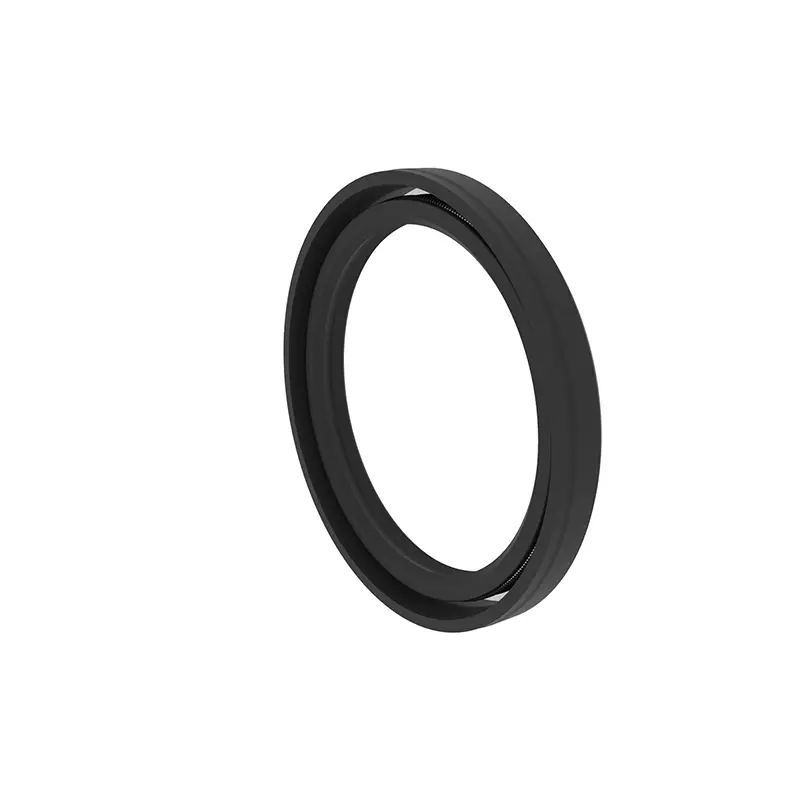

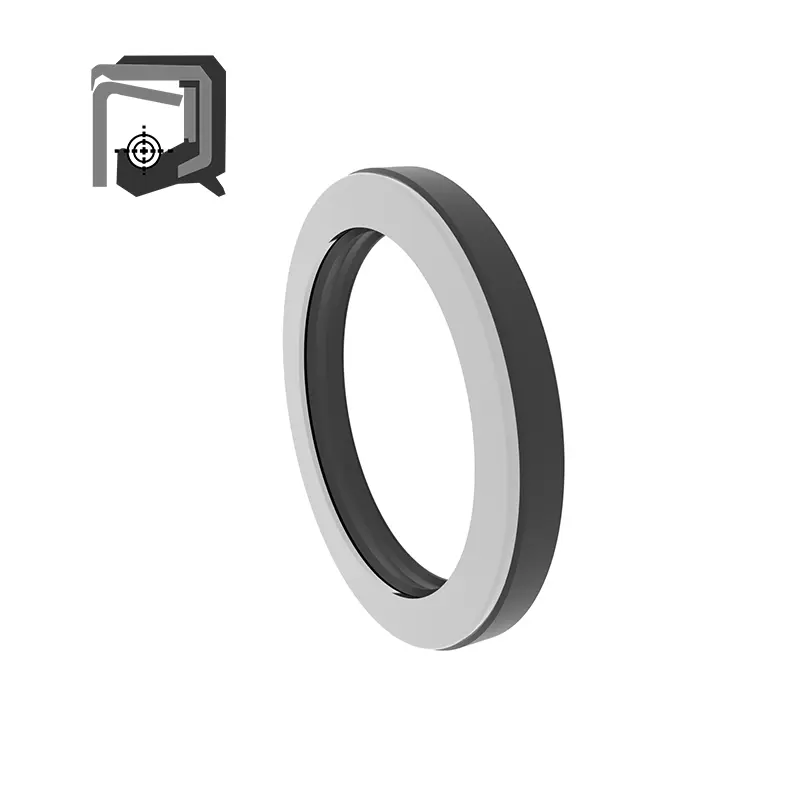

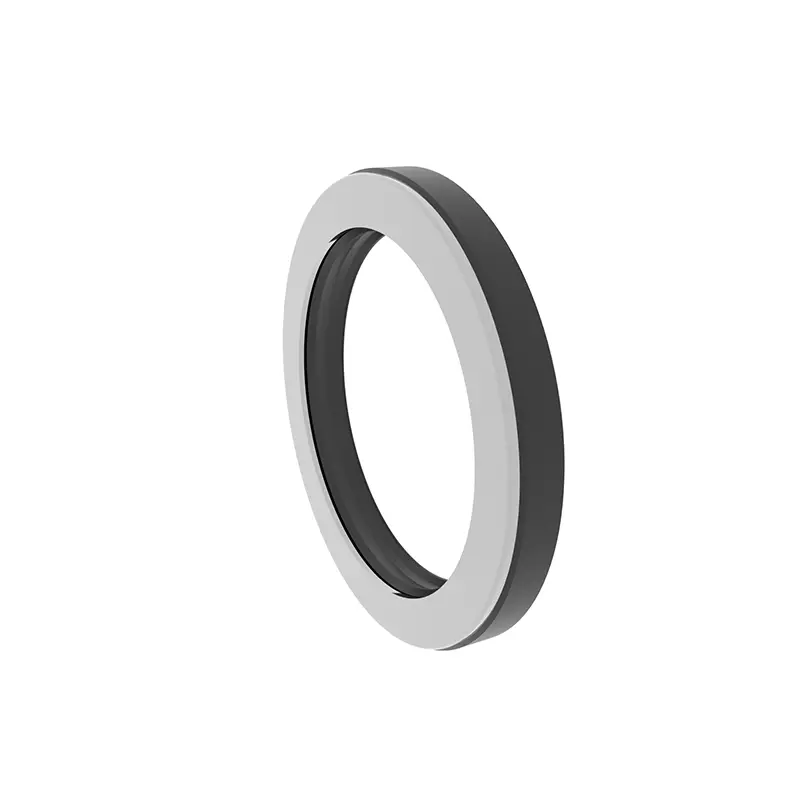

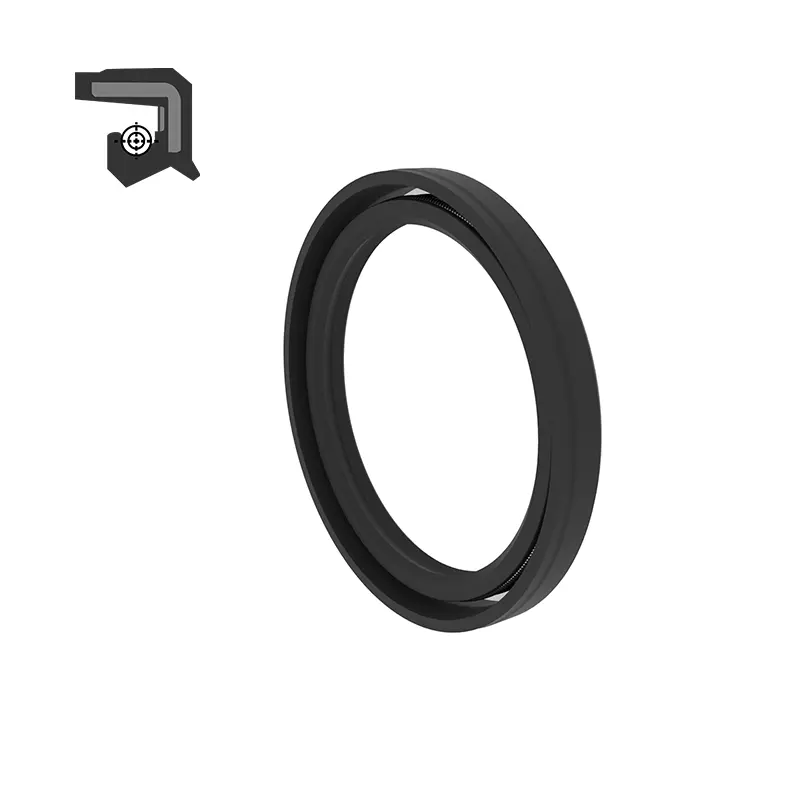

عملکرد مهر و موم های روغن اسکلت مقاوم در برابر فشار به طور کلی برای جداسازی قطعاتی که نیاز به روغن کاری از قسمت های خروجی در قسمت های انتقال دارند ، برای جلوگیری از نشت روغن روغن کاری است.
ساختار مهر و موم های روغن اسکلت مقاوم در برابر فشار شامل سه قسمت است: آب بندی بدن ، تقویت اسکلت و چشمه سیم پیچ خودکشی. بدنه آب بندی به پایین ، کمر ، لبه برش و لب آب بندی شده با توجه به قسمت های مختلف تقسیم می شود. معمولاً قطر داخلی مهر و موم روغن اسکلت در حالت آزاد از قطر شافت کوچکتر است و "مقدار تداخل" خاصی دارد. بنابراین ، پس از قرار دادن مهر و موم روغن در صندلی مهر و موم روغن و شافت ، نیروی الاستیک لبه برش مهر و موم روغن و نیروی انقباض فنر سیم پیچ خود فشار ، یک نیروی بستن شعاعی را روی شافت تولید می کند و از این طریق بهترین اثر آب بندی را بدست می آورد. طراحی کلی اسکلت مقاوم در برابر فشار دارای تغییر شکل لب کمی است و برای آب بندی شفت های چرخشی در شرایط فشار استفاده می شود.
ویژگی ها و برنامه های کاربردی محصول:
مزایای محصول:
طراحی ساختاری سه گانه: بدنه مهر و موم ، اسکلت تقویت شده و بهار سیم پیچ خود محکم با هم کار می کنند تا اثر آب بندی عالی ارائه دهند.
نیروی بستن شعاعی: نیروی الاستیک لبه و نیروی انقباض بهاری نیروی بستن شعاعی را روی شافت تولید می کند تا از بهترین عملکرد آب بندی اطمینان حاصل شود.
طراحی مقاوم در برابر فشار: اسکلت مقاوم در برابر فشار ، تغییر شکل لب را کوچک می کند ، که برای مناسبت های آب بندی چرخشی با فشار بالا مناسب است.
کاربرد گسترده: مهر و موم های روغن اسکلت مقاوم در برابر فشار برای مهر و موم های مختلف شافت چرخان مناسب هستند تا به طور مؤثر از روغن کاری نشت روغن جلوگیری کنند.
سناریوهای برنامه:
مهر و موم های شافت چرخان: از مهر و موم های روغن اسکلت مقاوم در برابر فشار برای چرخاندن شفت ها در شرایط فشار استفاده می شود تا از روغن کاری نشت روغن جلوگیری شود.
تجهیزات صنعتی: مناسب برای آب بندی قطعاتی که نیاز به روغن کاری دارند ، مانند سیستم های انتقال مکانیکی و سیستم های هیدرولیک.

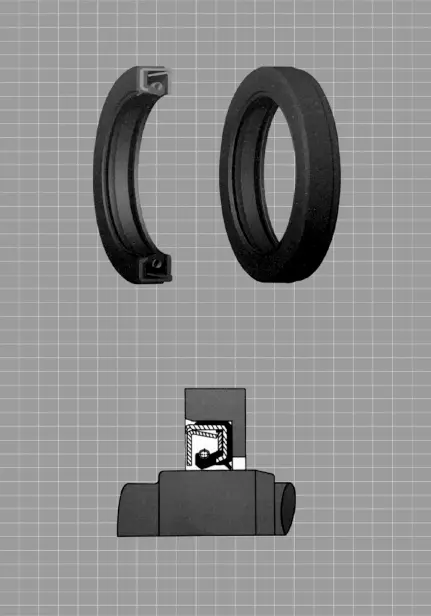

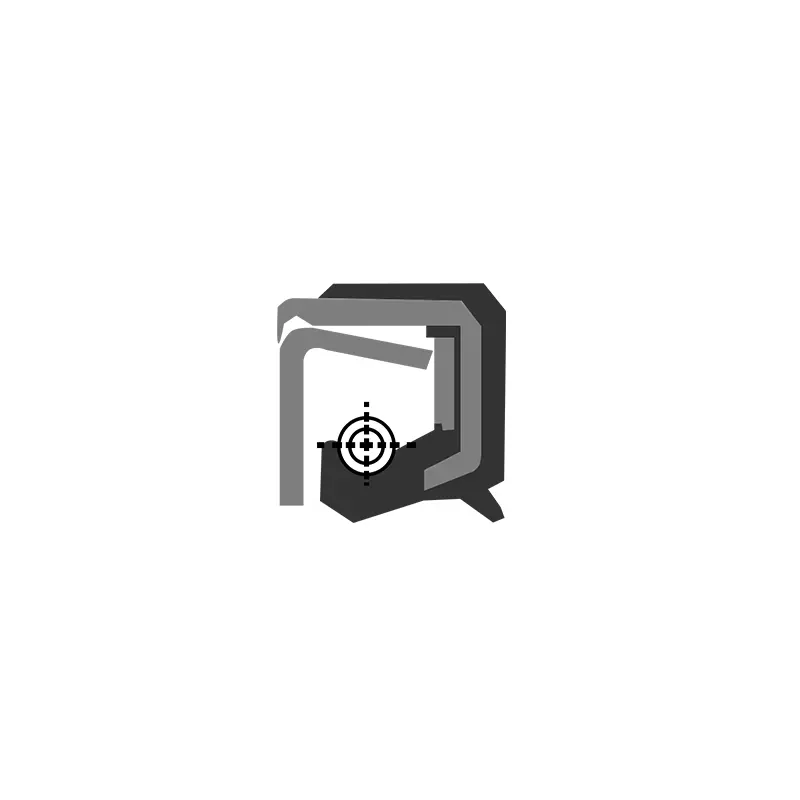

مهر و موم روغن اسکلت فشار بالا RCTCV Double Lip
مواد: لاستیک نیتریل NBR
متوسط: روغن هیدرولیک پایه
دمای کار ℃: -25 تا +100
سرعت: -
فشار کار: 0.3MPa
سختی مادی: -

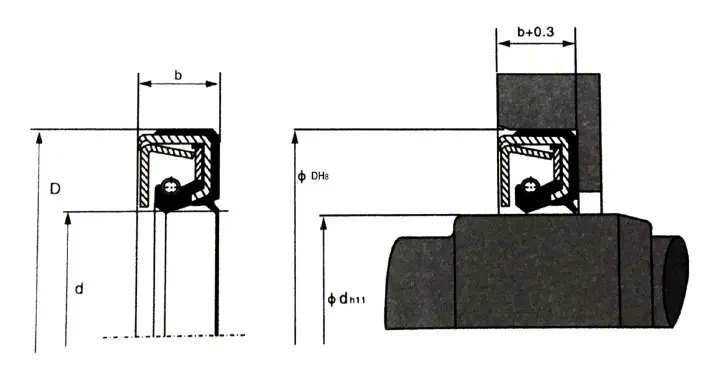

| مدل | d | D | b | مدل سفارش |
|
مدل | d | D | b | مدل سفارش |
| rctcv | 7 | 20 | 7 | RCTCV-7 | rctcv | 26 | 42 | 8 | RCTCV-26 | |
| rctcv | 8 | 18 | 7 | RCTCV-8 | rctcv | 27 | 47 | 11 | RCTCV-27 | |
| rctcv | 8 | 22 | 7 | RCTCV-8A | rctcv | 28 | 48 | 11 | RCTCV-28 | |
| rctcv | 10 | 25 | 7 | RCTCV-10 | rctcv | 30 | 42 | 7 | RCTCV-30 | |
| rctcv | 12 | 25 | 7 | RCTCV-12 | rctcv | 30 | 50 | 11 | RCTCV-30A | |
| rctcv | 13 | 28 | 7 | RCTCV-13 | rctcv | 32 | 52 | 11 | RCTCV-32 | |
| rctcv | 14 | 28 | 7 | RCTCV-14 | rctcv | 34 | 54 | 11 | RCTCV-34 | |
| rctcv | 15 | 30 | 7 | RCTCV-15 | rctcv | 35 | 55 | 11 | RCTCV-35 | |
| rctcv | 16 | 30 | 7 | RCTCV-16 | rctcv | 38 | 58 | 11 | RCTCV-38 | |
| rctcv | 17 | 35 | 8 | RCTCV-17 | rctcv | 40 | 62 | 11 | RCTCV-40 | |
| rctcv | 18 | 35 | 8 | RCTCV-18 | rctcv | 42 | 65 | 12 | RCTCV-42 | |
| rctcv | 19 | 35 | 8 | RCTCV-19 | rctcv | 45 | 68 | 12 | RCTCV-45 | |
| rctcv | 20 | 32 | 8 | RCTCV-20 | rctcv | 48 | 70 | 12 | RCTCV-48 | |
| rctcv | 20 | 40 | 11 | RCTCV-20A | rctcv | 50 | 72 | 12 | RCTCV-50 | |
| rctcv | 22 | 35 | 8 | RCTCV-22 | rctcv | 52 | 75 | 12 | RCTCV-52 | |
| rctcv | 22 | 42 | 11 | rctcv-22a | rctcv | 55 | 78 | 12 | RCTCV-55 | |
| rctcv | 23 | 42 | 11 | RCTCV-23 | rctcv | 58 | 80 | 12 | RCTCV-58 | |
| rctcv | 24 | 40 | 8 | RCTCV-24 | rctcv | 60 | 82 | 12 | RCTCV-60 | |
| rctcv | 25 | 40 | 8 | RCTCV-25 | rctcv | 62 | 85 | 12 | RCTCV-62 | |
| rctcv | 25 | 45 | 11 | RCTCV-25A |
|
|
|
|
|

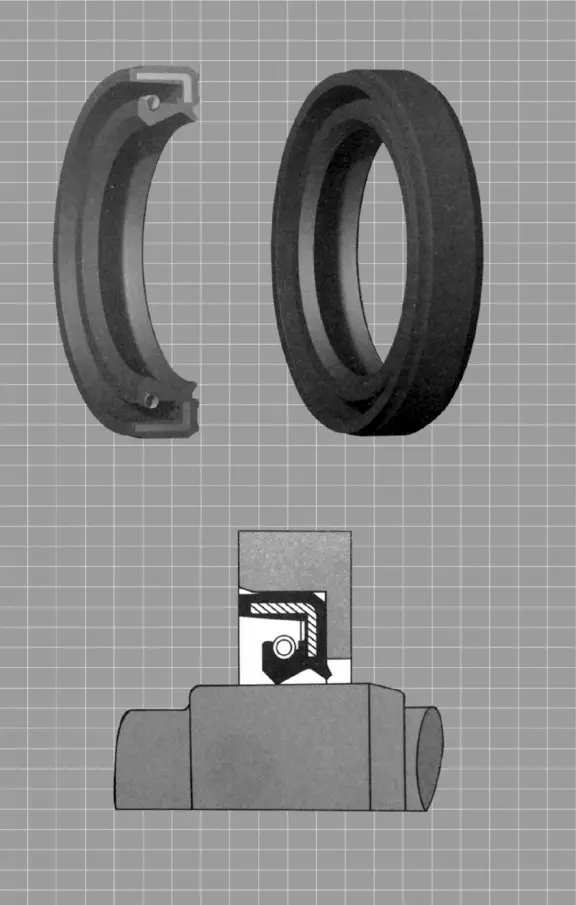

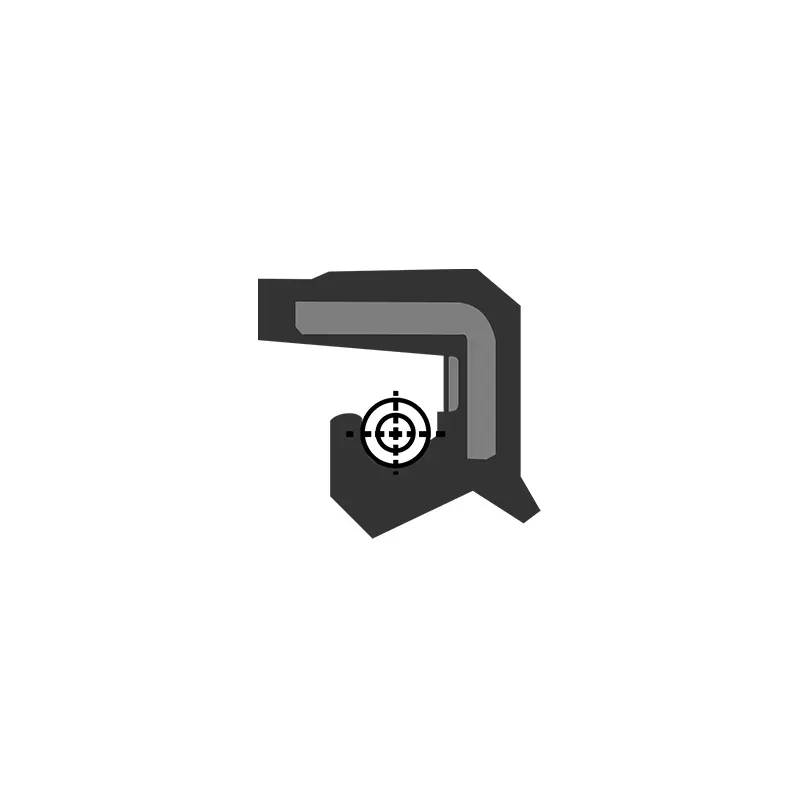

نمای کلی: طراحی اسکلت مقاوم در برابر فشار ، تغییر شکل لب کوچک ، که برای آب بندی شفت های چرخشی در موقعیت های در معرض فشار استفاده می شود.
مواد: لاستیک نیتریل NBR
متوسط: روغن هیدرولیک مبتنی بر نفت
دمای کار ℃: -25 تا +100
سرعت: -
فشار کار: 1MPa
سختی مادی: -

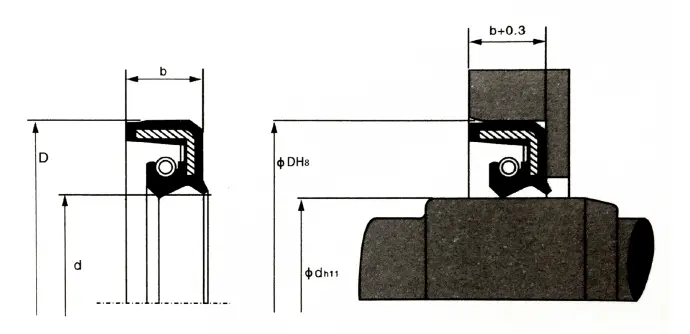

| مدل | d | D | b | مدل سفارش |
|
مدل | d | D | b | مدل سفارش |
| rctcv | 25 | 45 | 11 | RCTCV-25 | rctcv | 75 | 100 | 13 | RCTCV-75 | |
| rctcv | 28 | 48 | 11 | RCTCV-28 | rctcv | 80 | 105 | 13 | RCTCV-80 | |
| rctcv | 30 | 50 | 11 | RCTCV-30 | rctcv | 85 | 110 | 13 | RCTCV-85 | |
| rctcv | 32 | 52 | 11 | RCTCV-32 | rctcv | 90 | 115 | 13 | RCTCV-90 | |
| rctcv | 34 | 54 | 11 | RCTCV-34 | rctcv | 95 | 120 | 13 | RCTCV-95 | |
| rctcv | 35 | 55 | 11 | RCTCV-35 | rctcv | 100 | 125 | 13 | RCTCV-100 | |
| rctcv | 38 | 58 | 11 | RCTCV-38 | rctcv | 105 | 135 | 14 | RCTCV-105 | |
| rctcv | 40 | 62 | 11 | RCTCV-40 | rctcv | 110 | 140 | 14 | RCTCV-110 | |
| rctcv | 42 | 65 | 12 | RCTCV-42 | rctcv | 115 | 145 | 14 | RCTCV-115 | |
| rctcv | 45 | 68 | 12 | RCTCV-45 | rctcv | 120 | 150 | 14 | RCTCV-120 | |
| rctcv | 48 | 70 | 12 | RCTCV-48 | rctcv | 125 | 155 | 14 | RCTCV-125 | |
| rctcv | 50 | 72 | 12 | RCTCV-50 | rctcv | 130 | 160 | 14 | RCTCV-1330 | |
| rctcv | 55 | 78 | 12 | RCTCV-55 | rctcv | 140 | 170 | 14 | RCTCV-140 | |
| rctcv | 60 | 82 | 12 | RCTCV-60 | rctcv | 150 | 180 | 14 | RCTCV-150 | |
| rctcv | 62 | 85 | 12 | RCTCV-62 | rctcv | 170 | 200 | 16 | RCTCV-170 | |
| rctcv | 65 | 90 | 13 | RCTCV-65 | rctcv | 190 | 225 | 16 | RCTCV-190 | |
| rctcv | 70 | 95 | 13 | RCTCV-70 |
|
|
|
|
|
