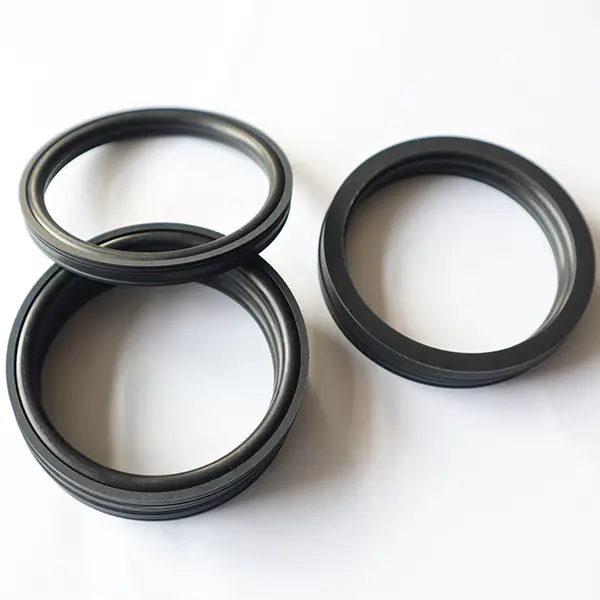

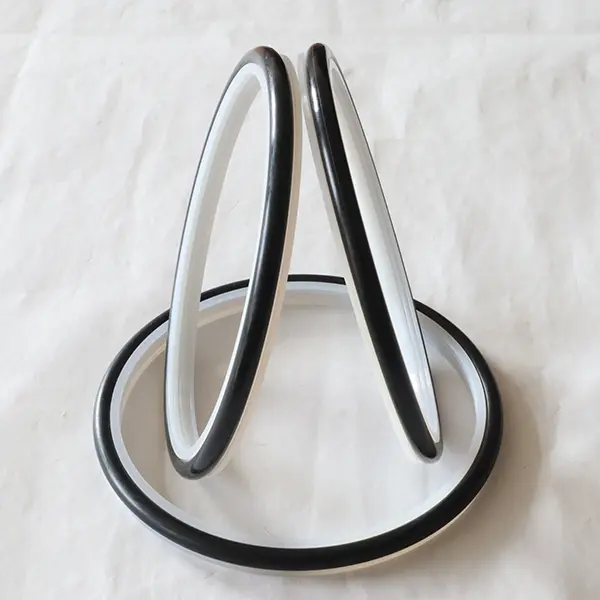

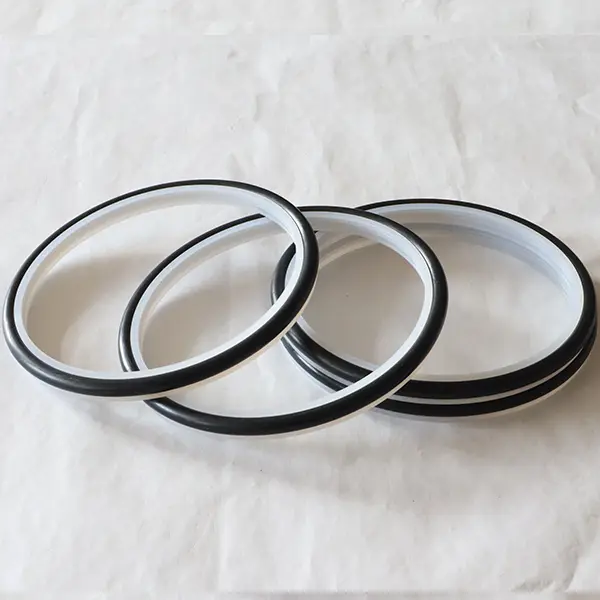

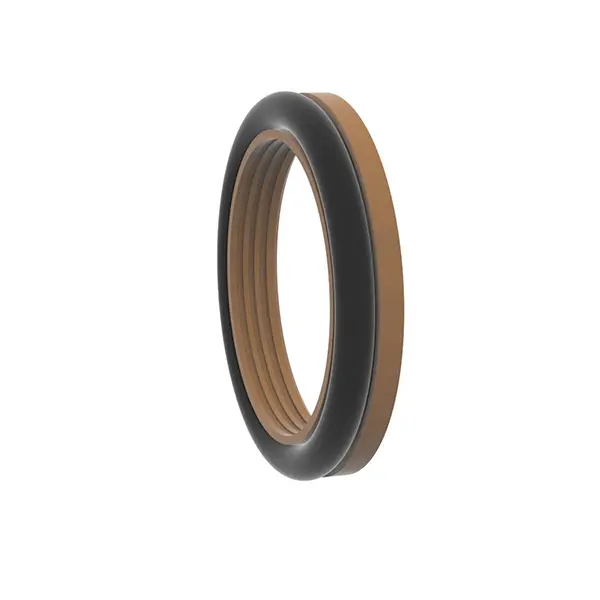

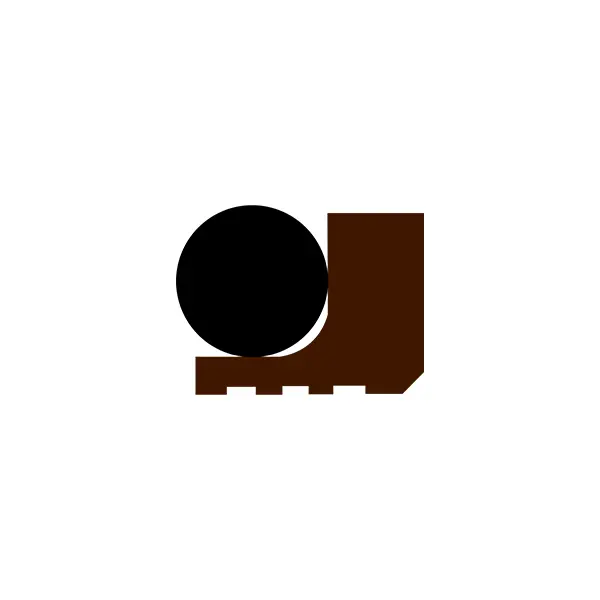

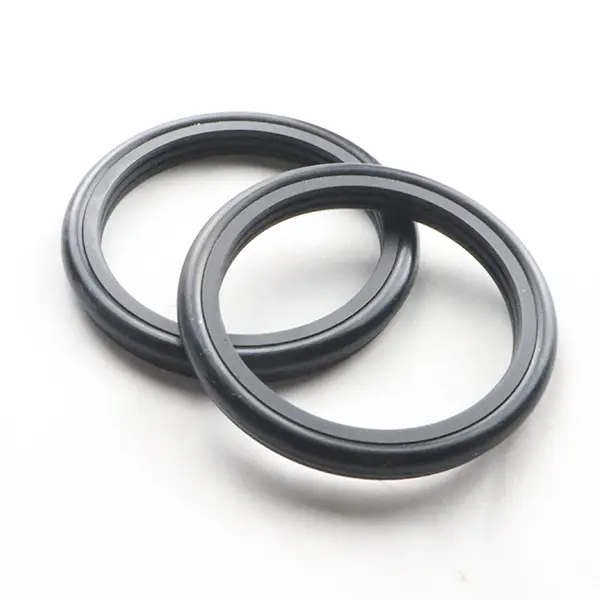

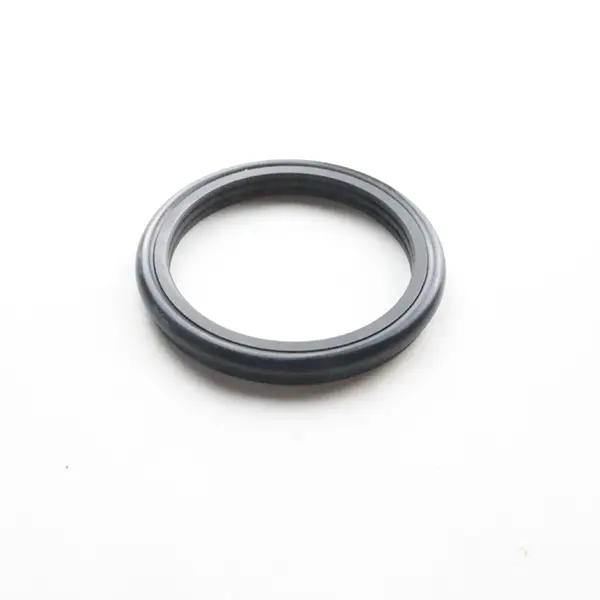

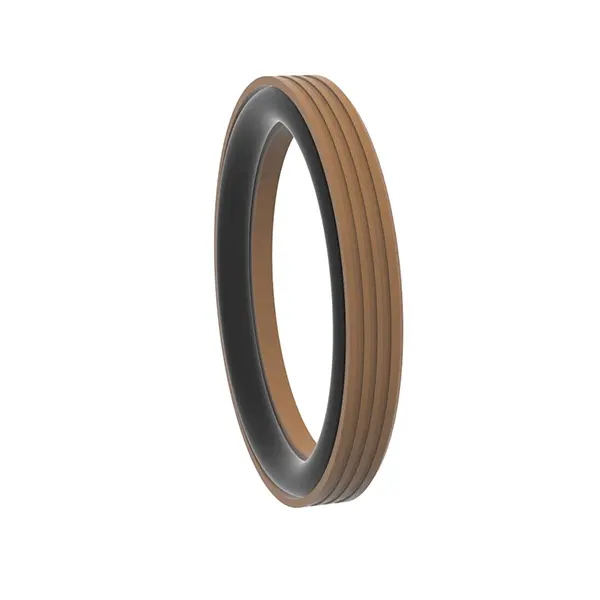

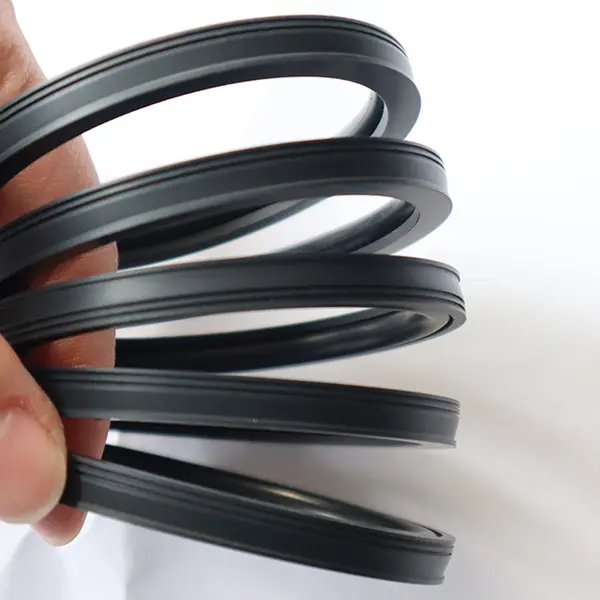

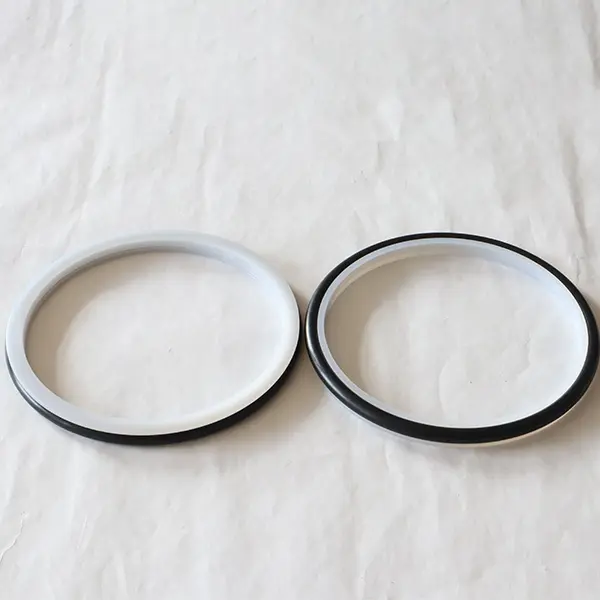

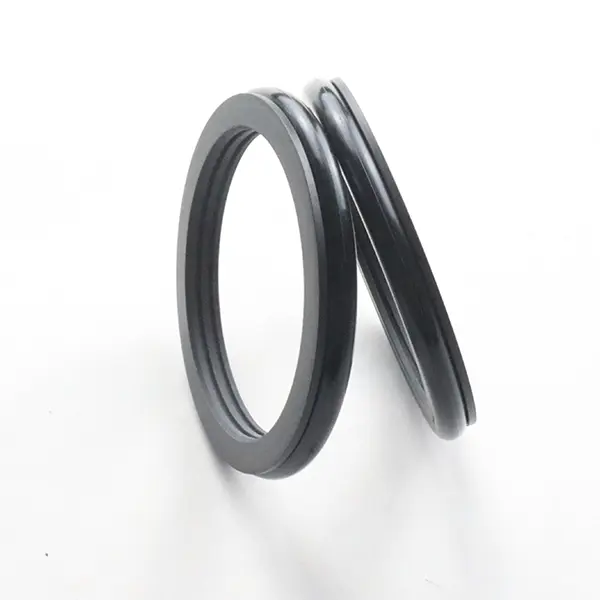

مهر و موم های چرخشی Ruichen Seal برای دوغاب سیمانی از حلقه های مهر و موم شده با پلاستیکی مهندسی با کارایی بالا و حلقه های لاستیکی O شکل ساخته شده اند. آنها برای شرایط کار سخت مانند پمپ های پیستون ، پمپ های گل ، مته های پیچ ، دکل های حفاری ، تجهیزات اکتشاف روغن و گیاهان مخلوط بتونی مناسب هستند. آنها به دو مدل تقسیم می شوند: RC2061 و RC2062.
هر دو RC2061 و RC2062 برای آب بندی یک طرفه حرکات متقابل هیدرولیک و چرخشی مناسب هستند. آنها ویژگی های عمر طولانی ، اصطکاک کم ، آب بندی خوب ، فضای ساختاری کوچک و نصب آسان ، استفاده و نگهداری دارند. طراحی بهینه سازی لب و ضخامت ویژه آب مهر و موم ، حتی در رسانه های بدخیم مانند دوغاب سیمانی اثر آب بندی خوبی دارد. هنگامی که برای آب بندی رسانه دوغاب استفاده می شود ، روغن کاری گریس را بین دو مهر و موم (یا بیشتر) توصیه می کنیم.
ویژگی ها و برنامه های کاربردی محصول:
ویژگی های محصول:
عمر طولانی: ترکیبی از پلاستیک های مهندسی با عملکرد بالا و لاستیک ، دوام قوی.
اصطکاک کم: طراحی بهینه شده مقاومت در حال اجرا را کاهش می دهد و باعث افزایش کارایی می شود.
آب بندی عالی: طراحی ویژه لب آب بندی ، مناسب برای رسانه های بدخیم مانند دوغاب سیمان.
ساختار جمع و جور: طراحی فضای کوچک ، نصب و نگهداری آسان.
کاربردی برای شرایط کار سخت: برای رسانه هایی مانند گل و لاغری سیمان ، با عملکرد پایدار طراحی شده است.
سناریوهای برنامه:
تجهیزات اکتشافی روغن مانند پمپ های پیستون ، پمپ های گل ، مته های پیچ ، دکل های حفاری و غیره.
ماشین آلات ساختمانی و تجهیزات مانند ایستگاه های مخلوط بتونی.
سایر مهر و موم های متقابل هیدرولیک و چرخشی که نیاز به مقاومت در برابر سایش و مقاومت در برابر رسانه های بدخیم دارند.
مزایای فنی:
طراحی بهینه سازی لب و ضخامت ویژه برای سازگاری با شرایط کار شدید.
نصب آسان ، هزینه نگهداری کم و عمر طولانی.
قابل استفاده در محیط های سخت با سایش زیاد و آلودگی زیاد است.
پیشنهادات استفاده:
هنگامی که برای رسانه های گل استفاده می شود ، توصیه می شود که بین دو (یا چند) مهر و موم شده و روغن کاری کنید تا عمر مهر و موم شود.

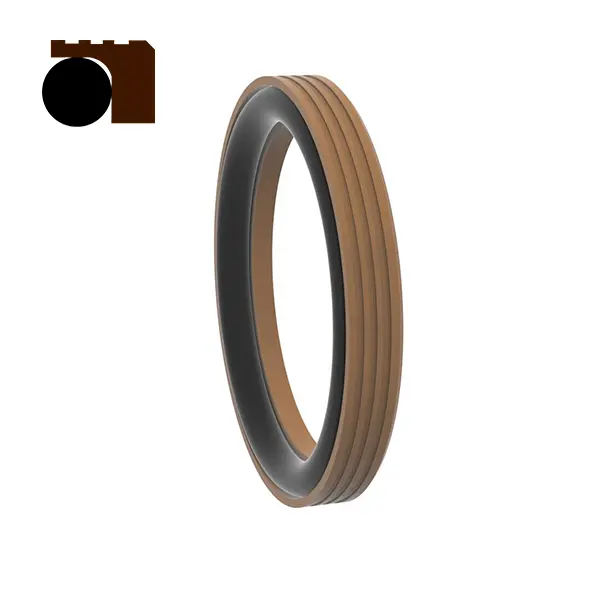

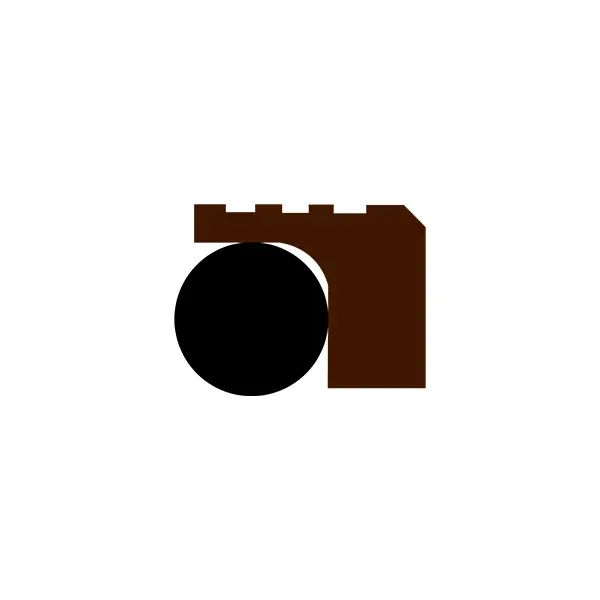

RC2061
شرایط کار قابل اجرا (مقادیر محدود نباید به طور همزمان ظاهر شوند)
| فشار (MPA) | درجه حرارت (℃) | سرعت (ام‌اس) | واسطه | |
| حرکت متقابل | حرکت چرخشی | |||
| ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | ≤2 | روغن هیدرولیک ، امولسیون ، آب ، گل ، روغن خام و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
انتخاب مواد
1. مواد حلقه O تطبیق یافته را می توان انتخاب کرد: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: مواد استاندارد PTFE4 ، سایر مواد اختیاری PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 و غیره.
سفارش مثال
مدل سفارش RC2061-80*91.7*7.6-PTFE4-R01 قطر شافت مدل*قطر شیار*کد شیار عرض-مواد

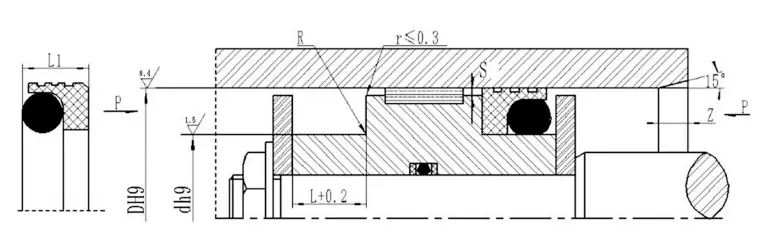

مشخصات (هر اندازه در محدوده پارامتر موجود است)

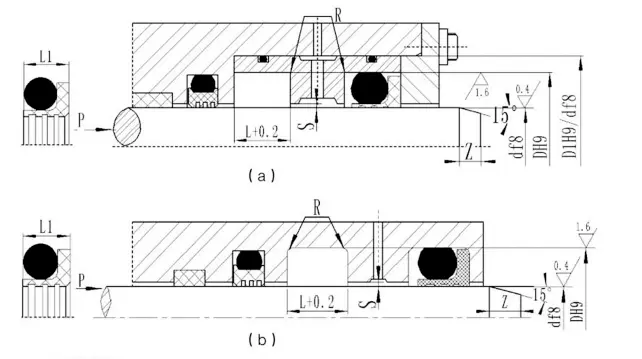

| دامنه قطر شافت استاندارد d f8 RC2061 | دامنه قطر شافت نوع سنگین d f8 RC2061-Z | قطر شیار D H9 | عرض شیار سعادت+0.2 | عرض مهر L1 | گوشه های گرد rحداکثر | ترخیص کالا از گمرک شعاعی | محفظه زمین | قطر سیم حلقه | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
توجه: 1. برای قطر شافت ≤30mm ، شیار باز توصیه می شود.
2. برای مهر و موم دوار ، سختی سطح شافت دوار به HRC ≥58 توصیه می شود.
3. برای فشار بیشتر از 30MPa ، H8/F8 برای شکاف اکستروژن توصیه می شود.

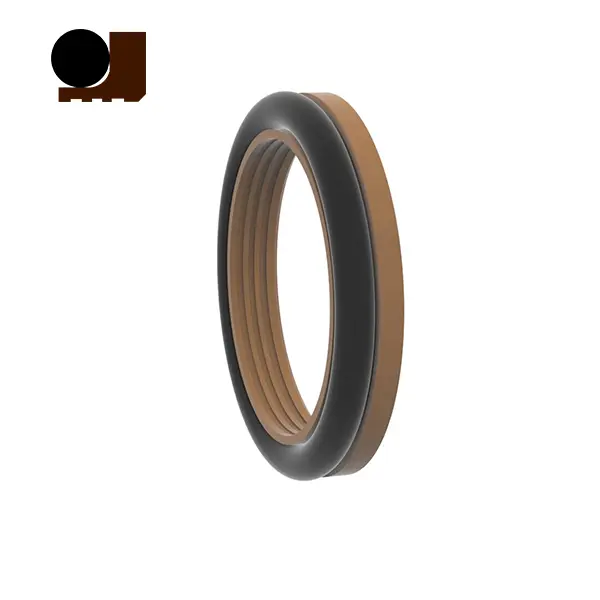

RC2062 شرایط کار قابل اجرا (مقادیر محدود نباید به طور همزمان ظاهر شوند)
| فشار (MPA) | درجه حرارت (℃) | سرعت (ام‌اس) | واسطه | |
| حرکت متقابل | حرکت چرخشی | |||
| ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | ≤2 | روغن هیدرولیک ، امولسیون ، آب ، گل ، روغن خام و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
انتخاب مواد
1. مواد حلقه O تطبیق یافته را می توان انتخاب کرد: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: مواد استاندارد PTFE4 ، سایر مواد اختیاری PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 و غیره.
سفارش مثال
مدل سفارش RC2062-80*68.3*7.6-PTFE4-R01 قطر سیلندر مدل*قطر شیار*کد عرضه شیار
مشخصات (هر اندازه در محدوده پارامتر موجود است)
| دامنه دیافراگم نوع استاندارد D H9 RC2062 | دامنه دیافراگم نوع سنگین D H9 RC2062-Z | قطر شیار D H9 | عرض شیار سعادت+0.2 | عرض مهر و موم L1 | گوشه های دور rحداکثر | ترخیص شعاعی Sحداکثر | محفظه Zحداقل | قطر سیم حلقه | ||
| <10MPa | <20MPa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-9.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
توجه: 1. برای قطر سیلندر ≤ 30 میلی متر ، توصیه می شود از شیار باز استفاده کنید.
2. برای فشار بیشتر از 30MPa ، توصیه می شود از H8/F8 برای شکاف اکستروژن استفاده کنید.
