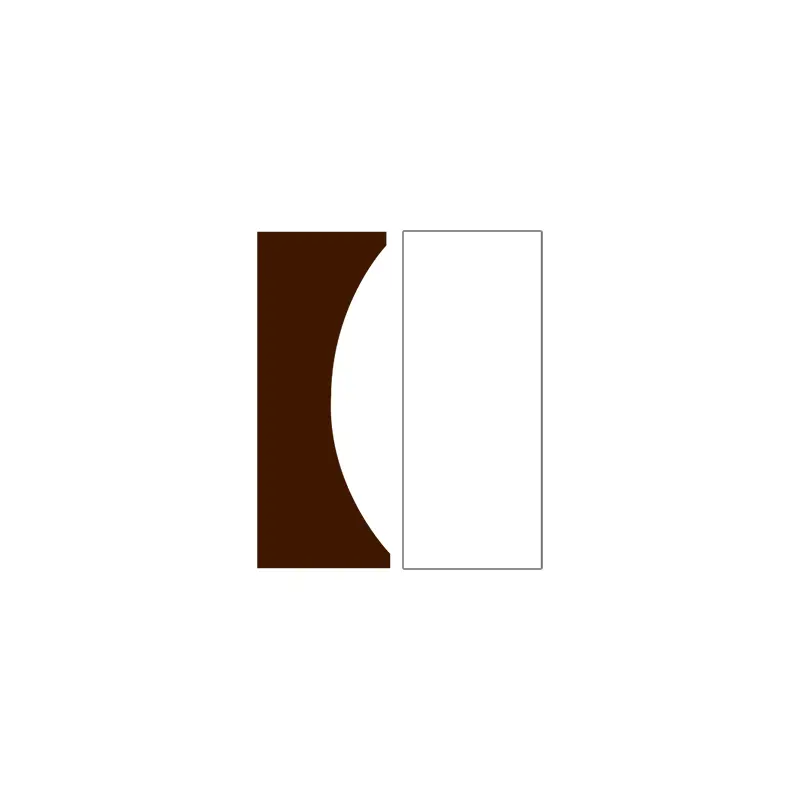

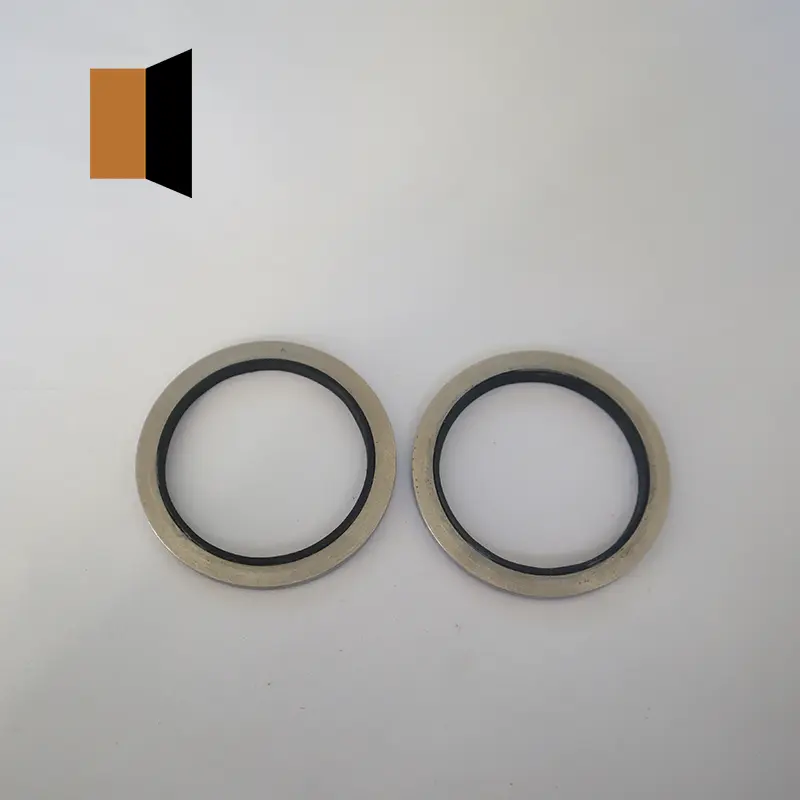

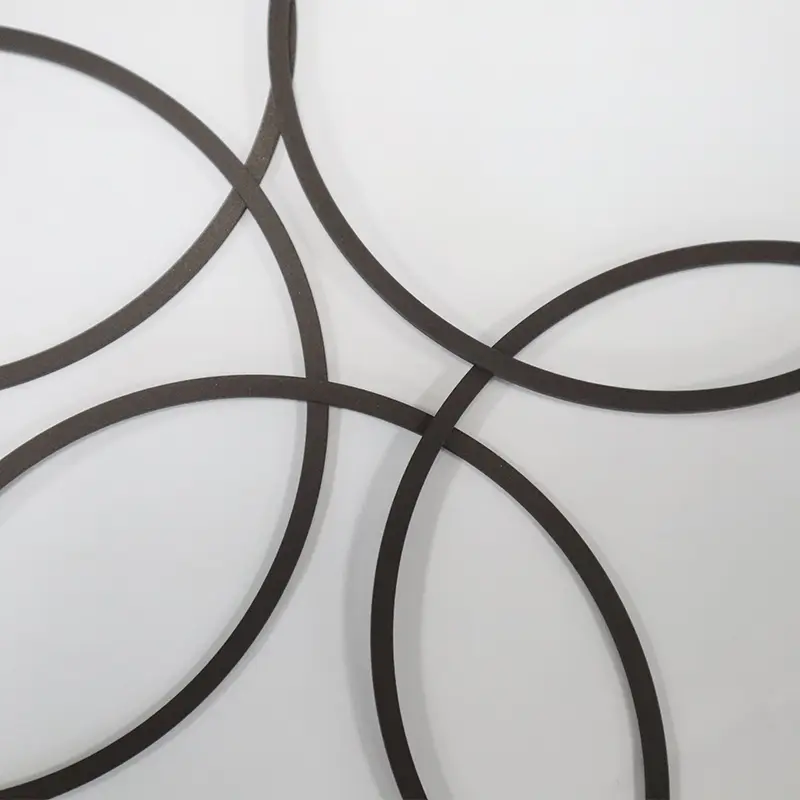

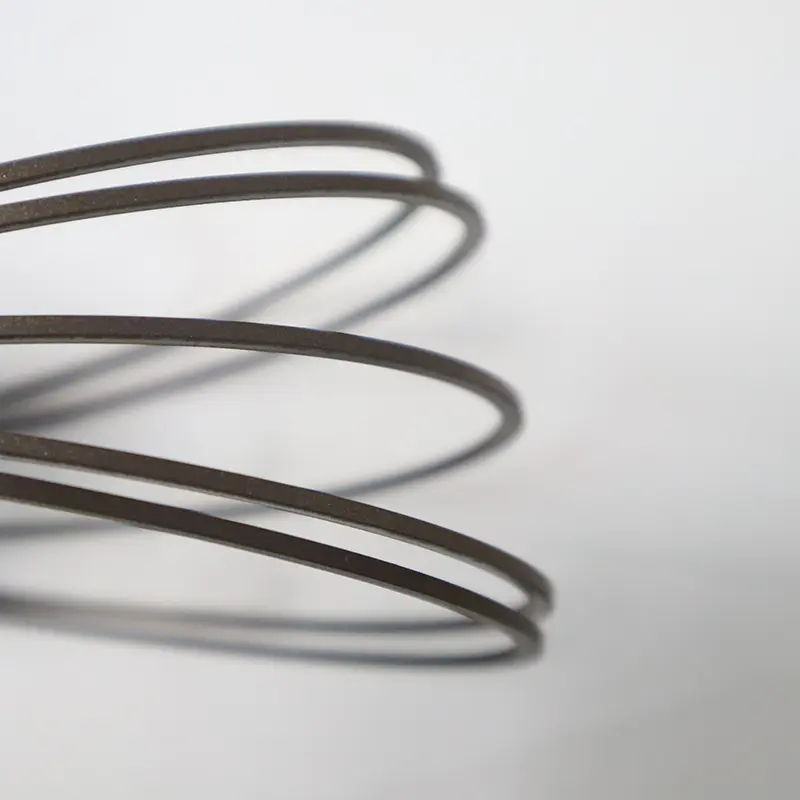

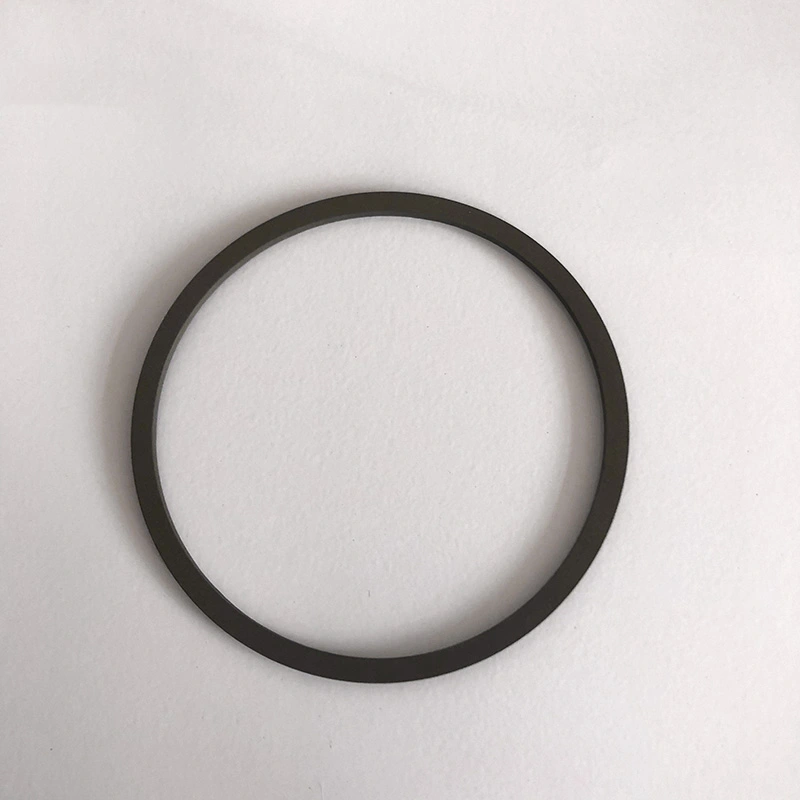

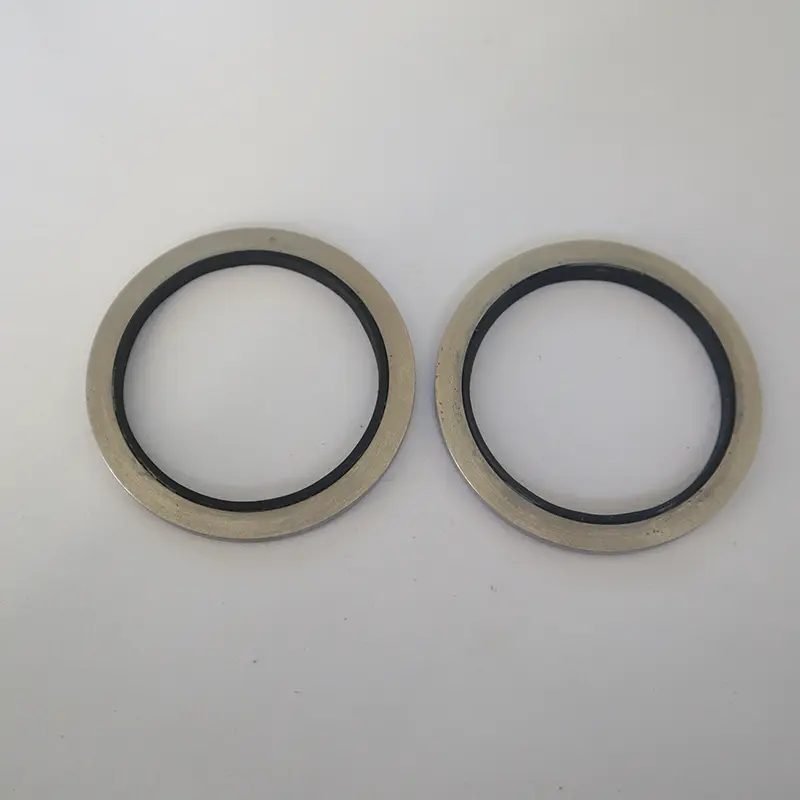

مهرهای اساسی هیدرولیک

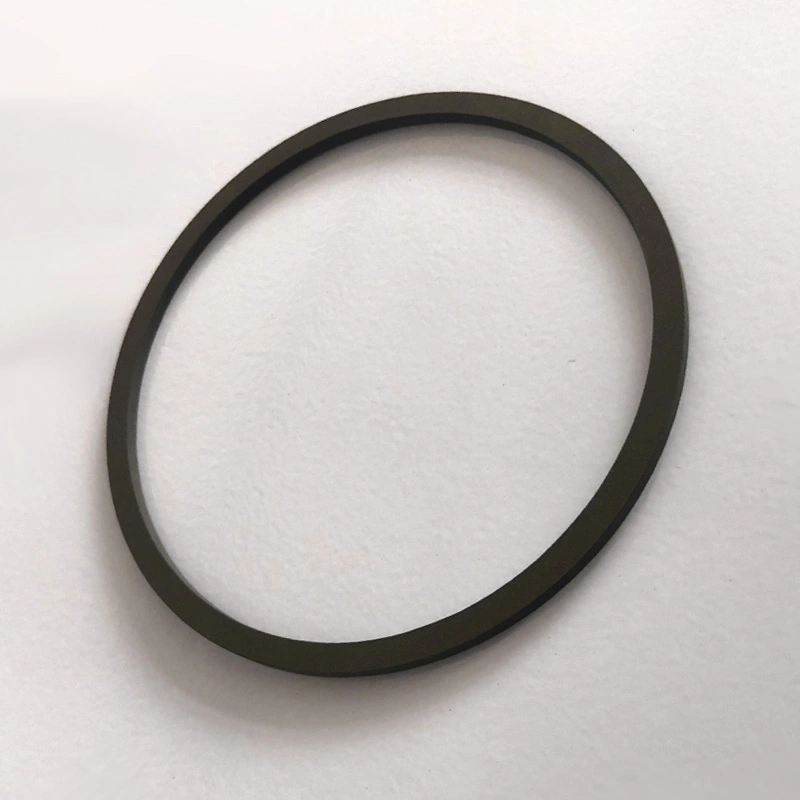

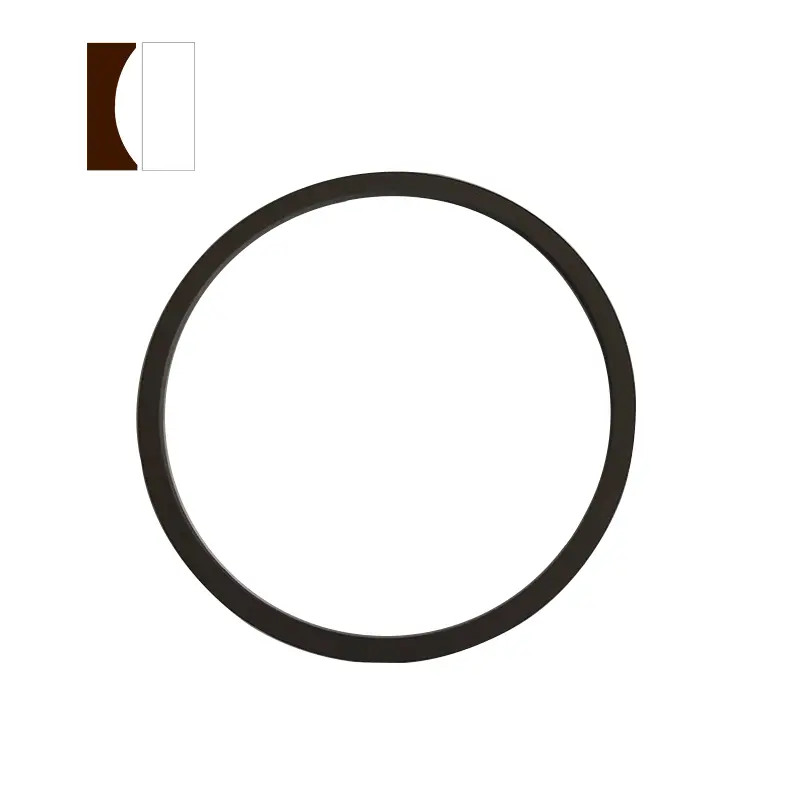

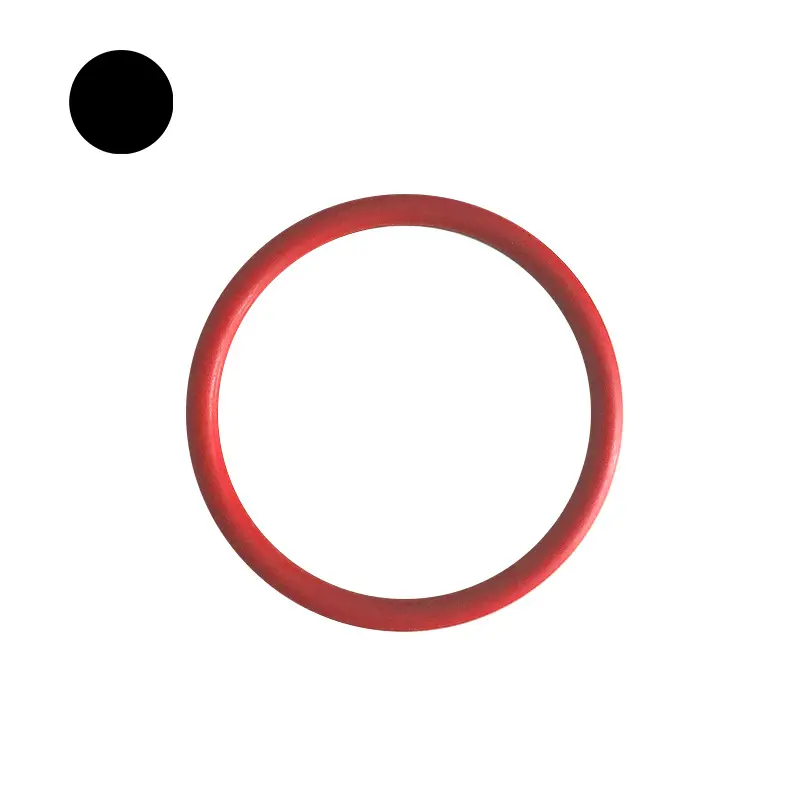

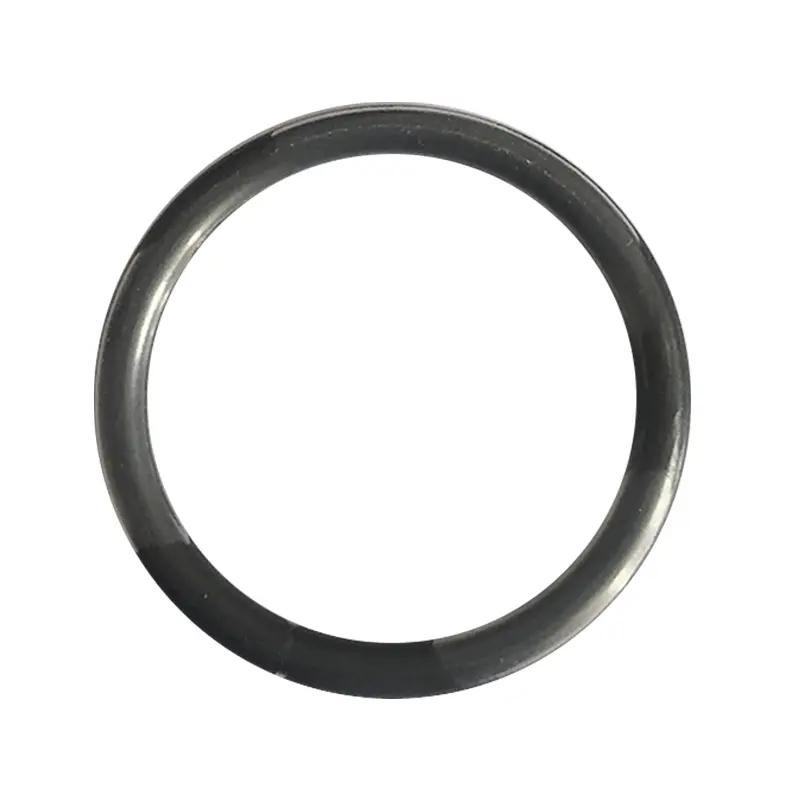

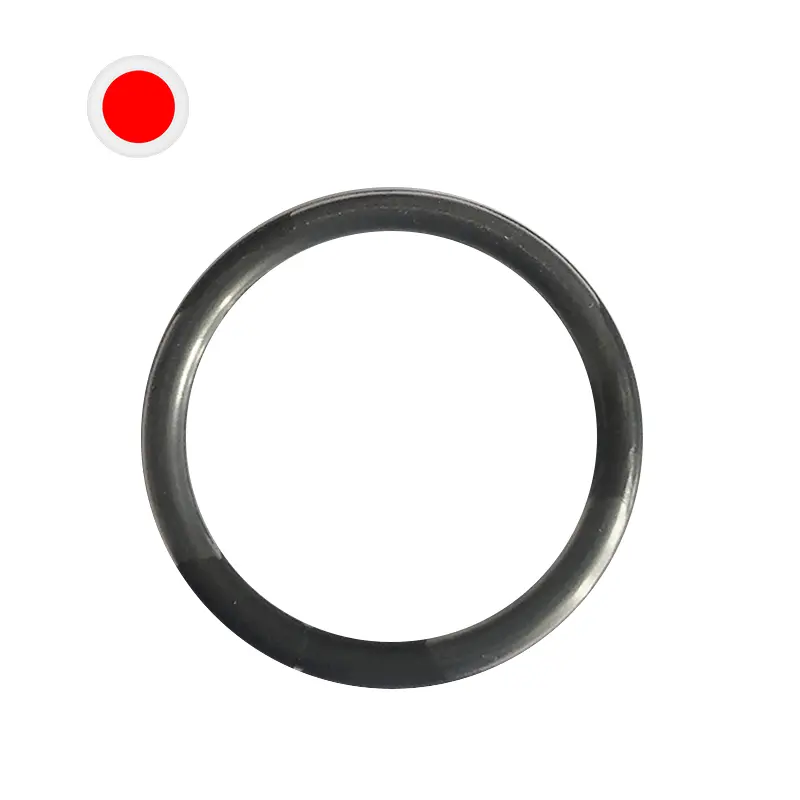

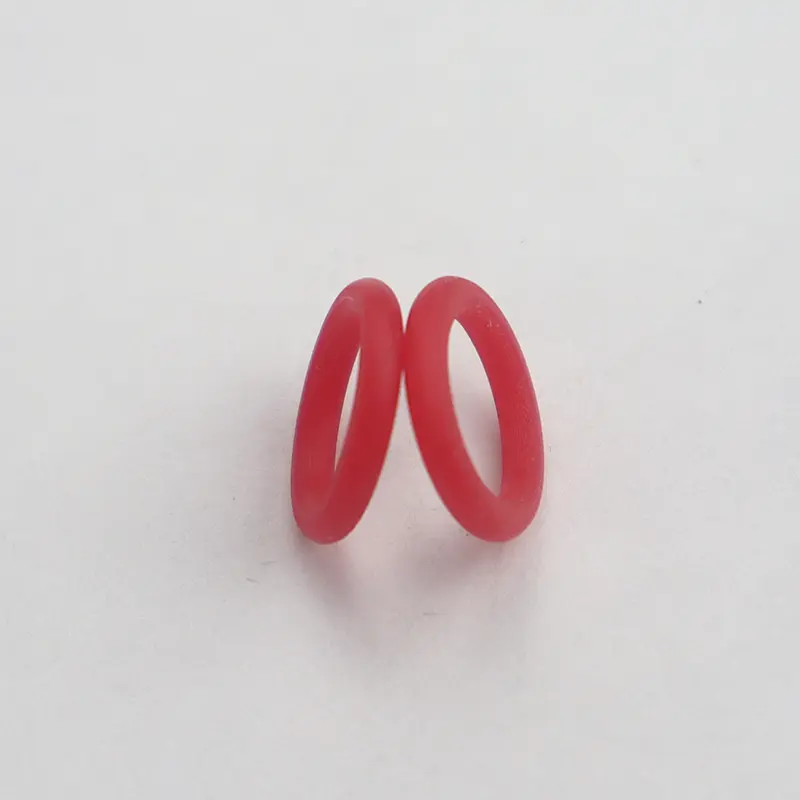

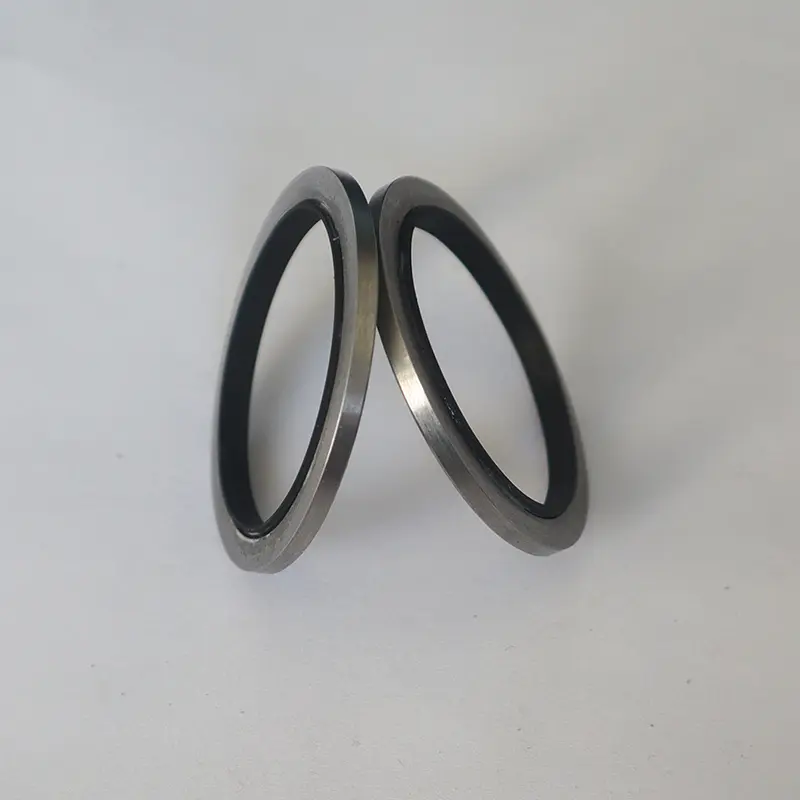

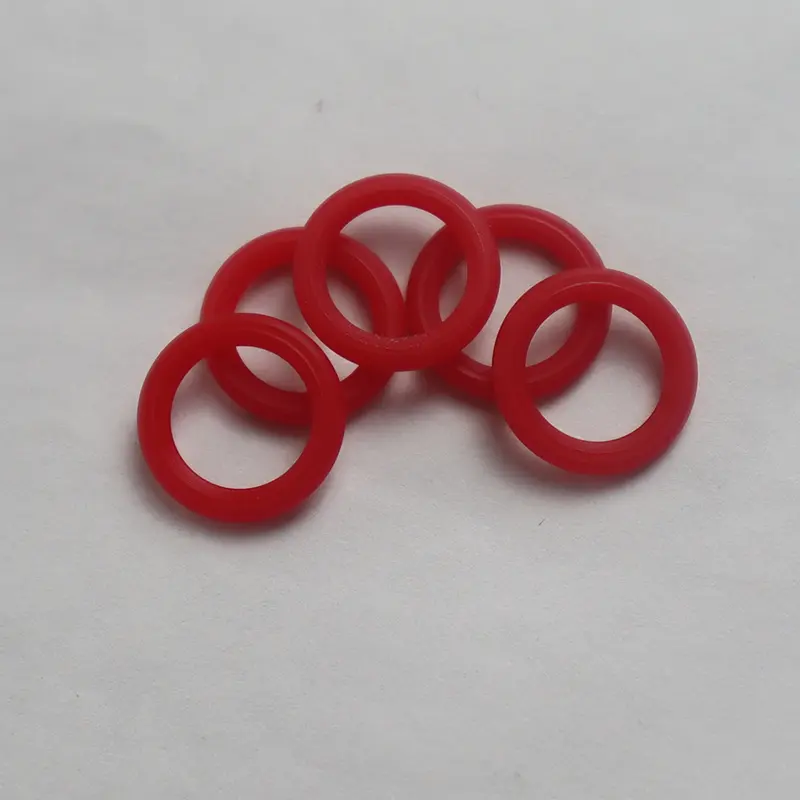

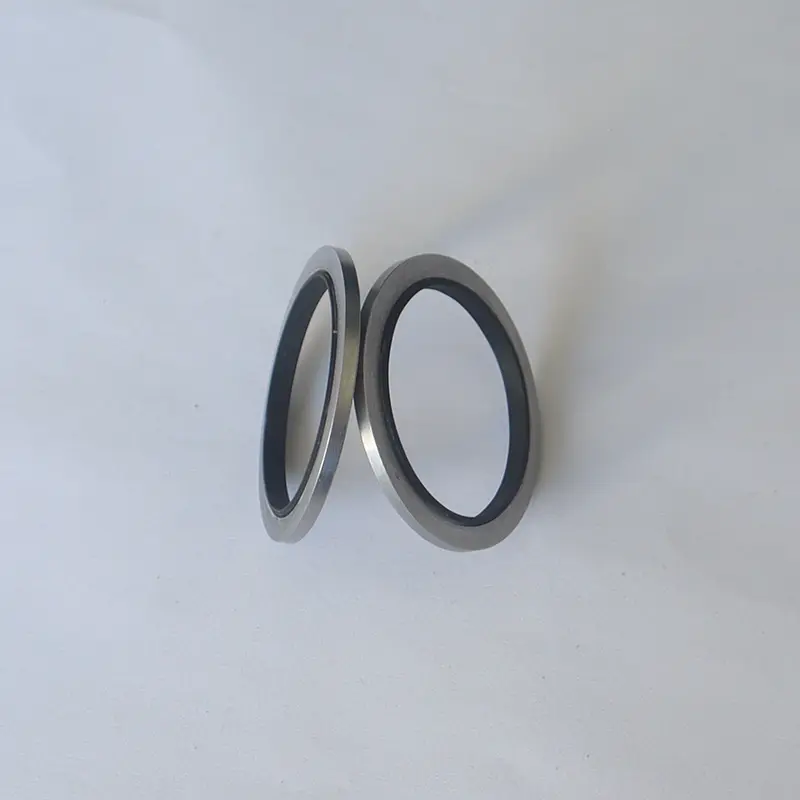

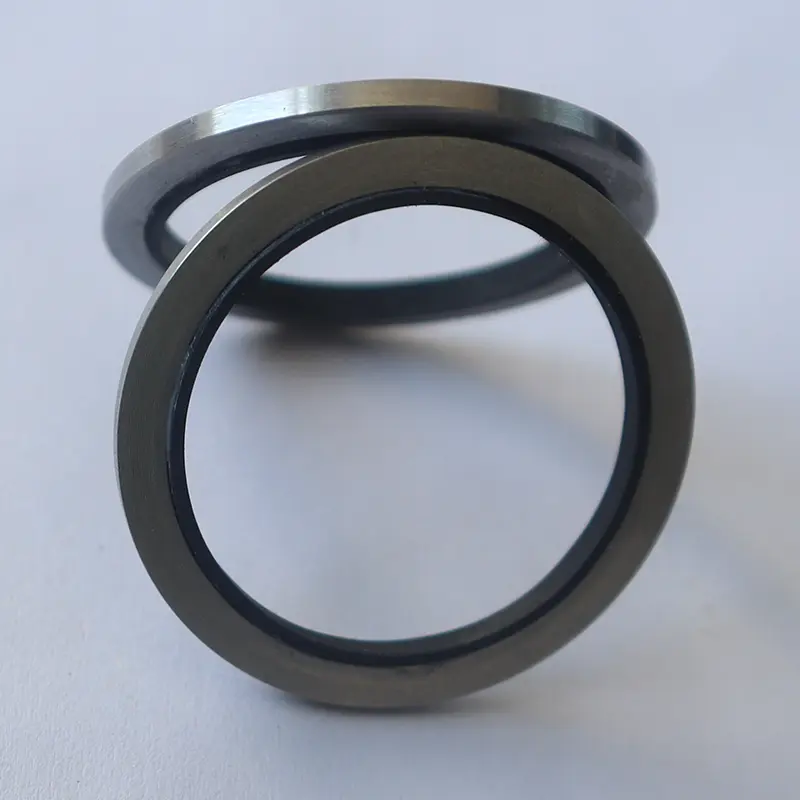

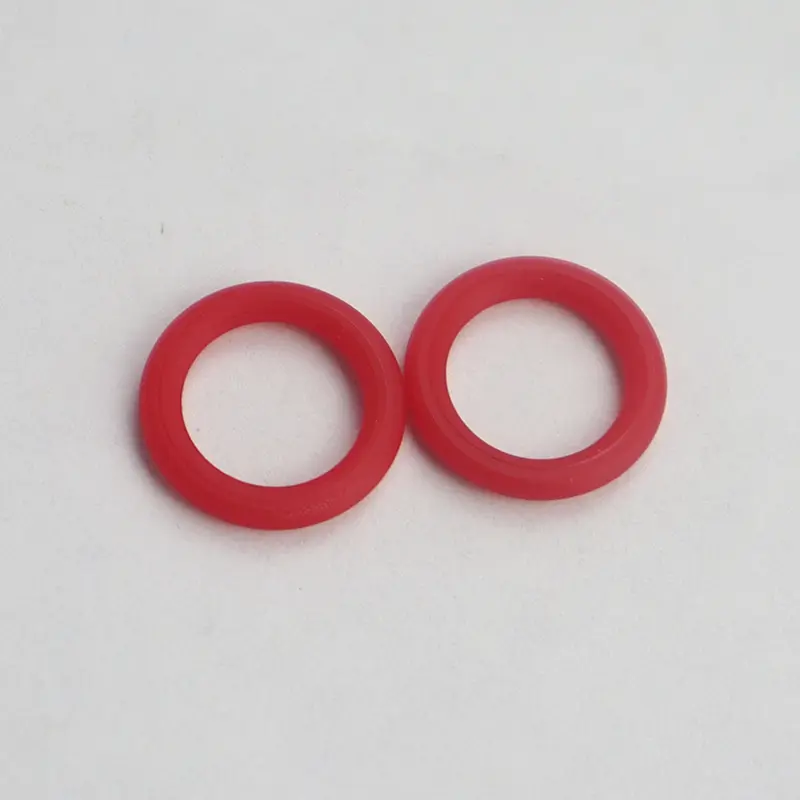

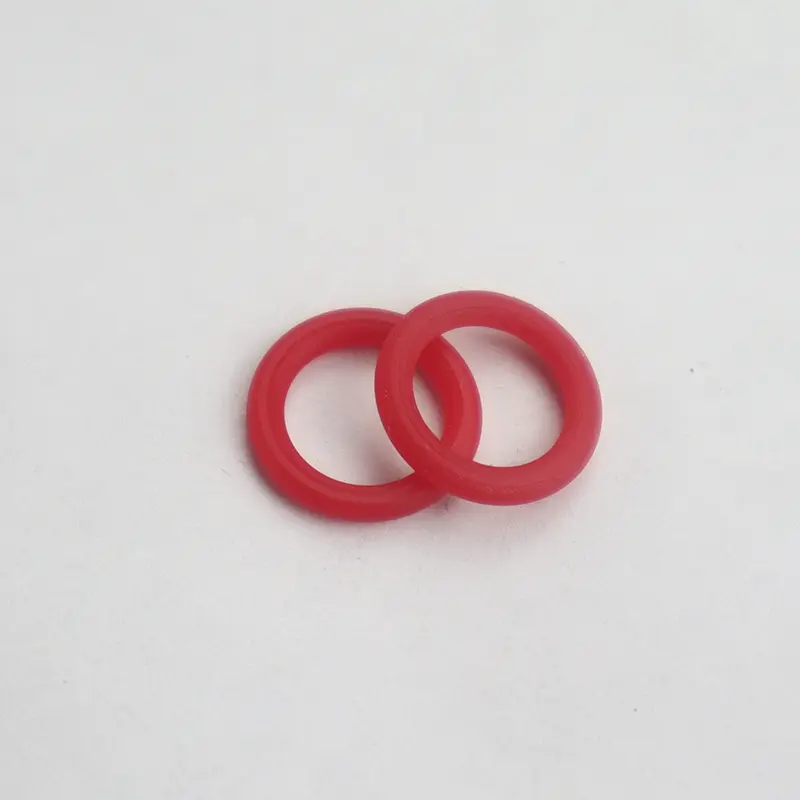

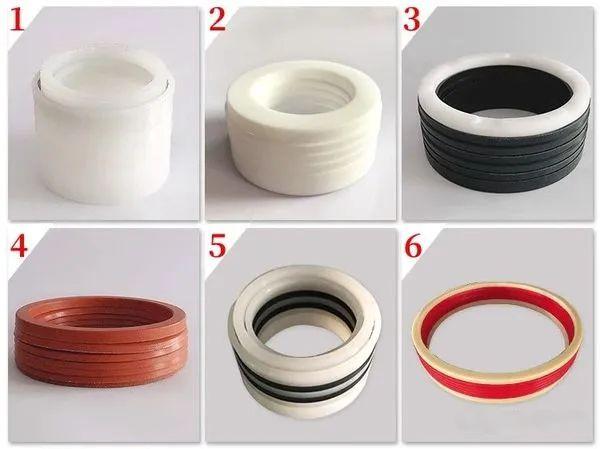

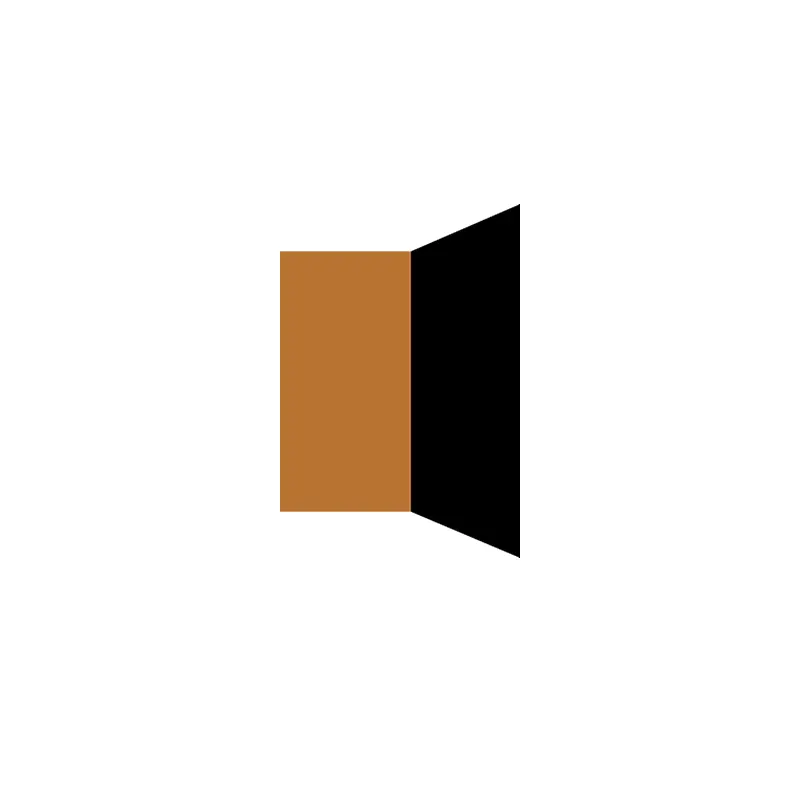

مهر و موم های اساسی هیدرولیک Ruichen Seals به طور عمده شامل چندین نوع مهر و موم است که هر کدام دارای مزایای خاص خود هستند. حلقه های O به دلیل کم هزینه تولید و استفاده راحت ، در مناسبت های مختلف آب بندی پویا و استاتیک مورد استفاده قرار می گیرند. بیشتر کشورها مجموعه ای از استانداردهای محصول برای حلقه های O را تدوین کرده اند ، که از جمله آنها استاندارد آمریکایی (AS568) ، استاندارد ژاپنی (JISB2401) و استاندارد بین المللی (ISO 3601/1) رایج تر است. استانداردهای ملی GB3452.1 و GB1235 است.

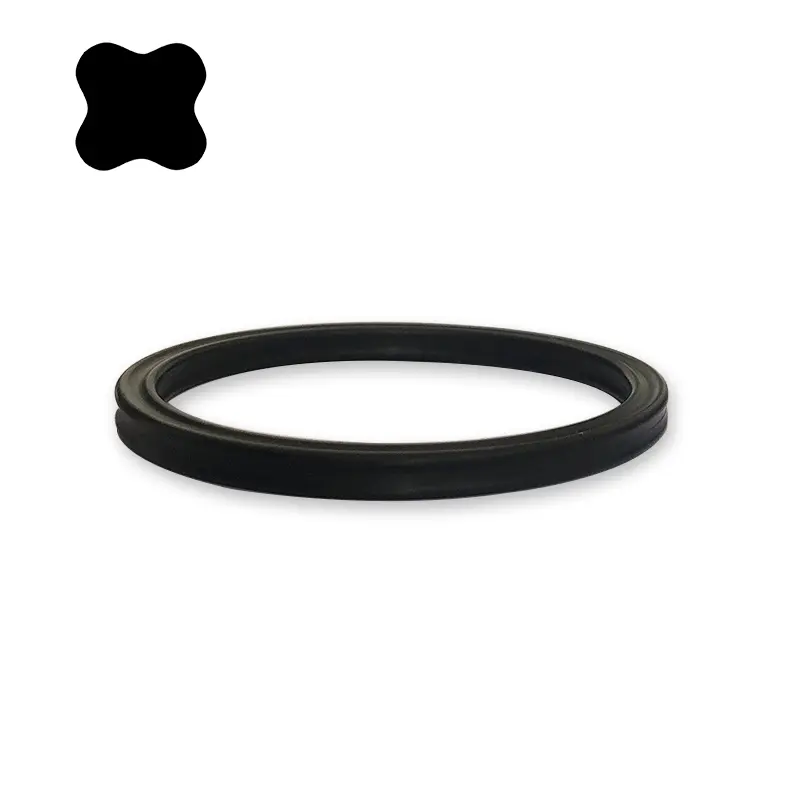

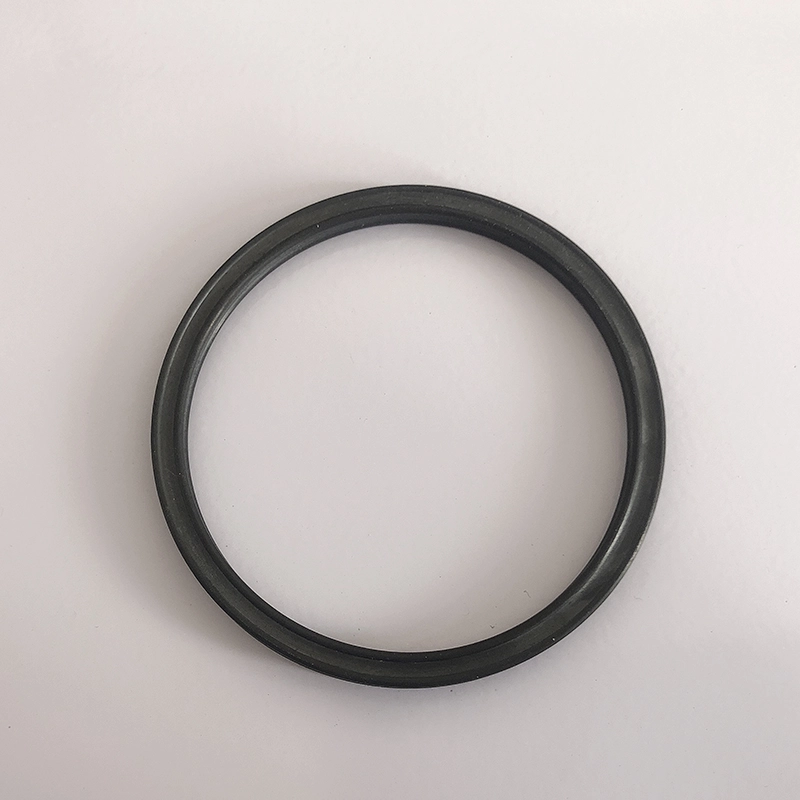

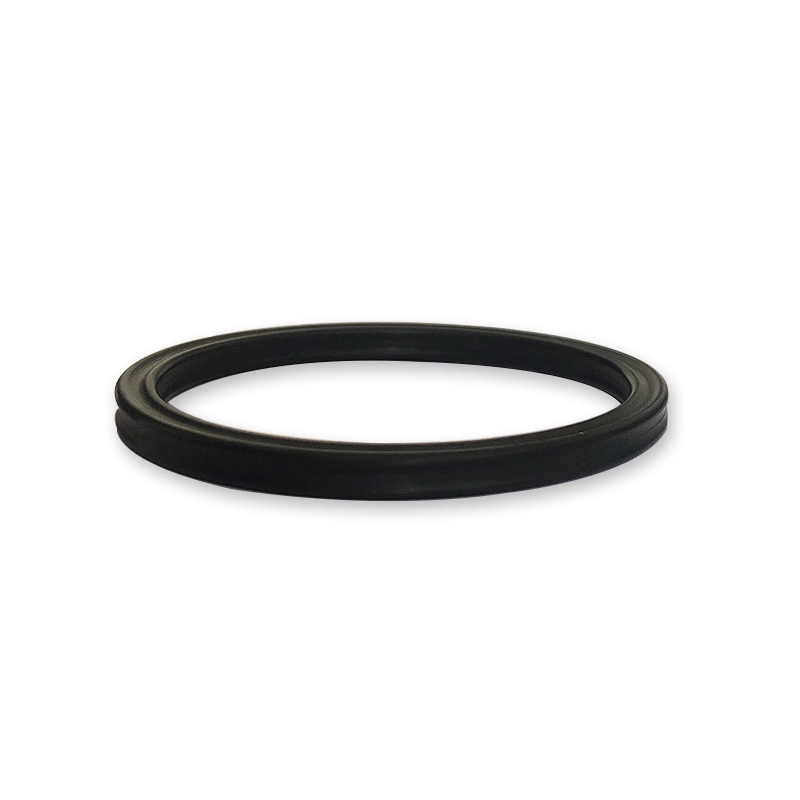

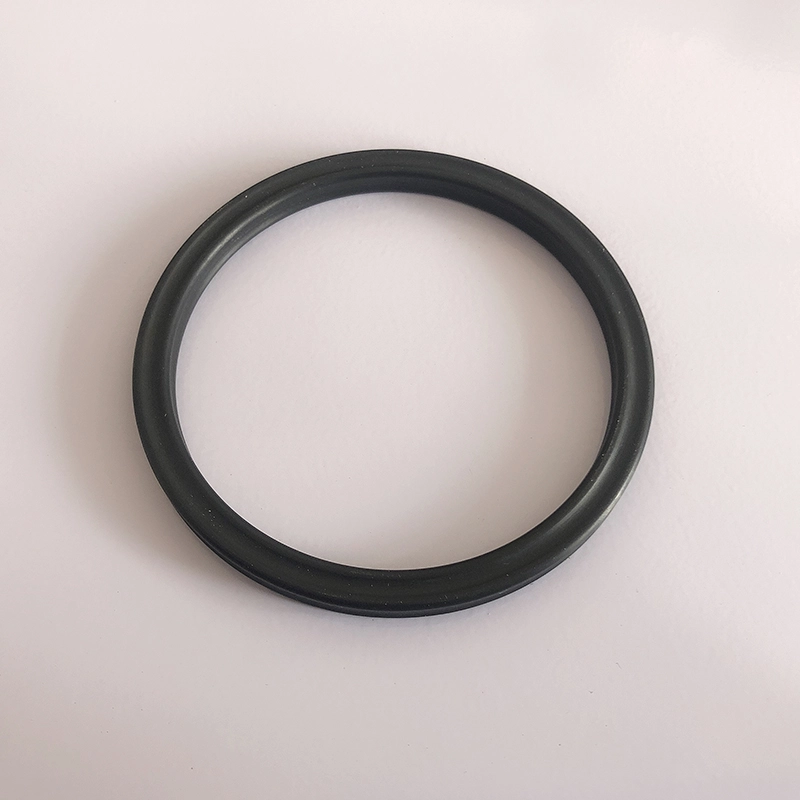

حلقه مهر و موم ستاره به شکل یک مهر و موم چهار لب با شکل X شکل است ، بنابراین به آن یک حلقه X شکل نیز گفته می شود. این یک پیشرفت و پیشرفت بر اساس حلقه O است. ابعاد مقطعی آن برابر با حلقه O از ایالات متحده به عنوان استاندارد 568A است و اساساً می تواند جایگزین استفاده از حلقه O شود.

مزایای حلقه های ستاره

در مقایسه با حلقه های O ، حلقه های ستاره مقاومت در برابر اصطکاک کمتری دارند و مقاومت کمتری دارند زیرا آنها یک حفره روان کننده بین لب های آب بندی تشکیل می دهند. از آنجا که لبه فلش آن در قسمت مقعر سطح مقطع قرار دارد ، اثر آب بندی بهتر است. مقطع غیر دایره ای به طور موثری از پدیده نورد در حین حرکت متقابل جلوگیری می کند.

مکانیسم کار حلقه ستاره

حلقه ستاره یک عنصر مهر و موم دو طرفه است. نیروهای شعاعی و محوری به فشار سیستم بستگی دارند. با افزایش فشار ، تغییر شکل فشرده سازی حلقه ستاره افزایش می یابد و نیروی آب بندی کل افزایش می یابد ، بنابراین یک مهر و موم قابل اعتماد ایجاد می کند.

نحوه انتخاب حلقه مهر و موم ستاره ای

اگر قطر شافت و سوراخ شناخته شده است ، حلقه مهر و موم مناسب ستاره را مطابق معیارهای زیر انتخاب کنید:

1. آب بندی استاتیک یا حرکت خطی متقابل: (1) آب بندی سوراخ: قطر داخلی حلقه ستاره شکل باید با شیار سازگار باشد ، یا کمتر از 2 ٪ قطر پایین شیار. از آنجا که نیروی پیش از فشار ناشی از پیش افسردگی می تواند به طور موثری مانع از پیچ و مهره مهر و موم ستاره شکل شود. (2) آب بندی شافت: قطر داخلی حلقه ستاره شکل باید برابر یا مناسب بزرگتر از قطر بیرونی شافت با حدود 0.2 0.3 میلی متر باشد ، یا می تواند حدود 1 ٪ بزرگتر از قطر بیرونی شافت باشد. در نتیجه ، حلقه مهر و موم نصب آسان تر و عمر خدمات طولانی تر خواهد بود.

2. مهر و موم چرخشی: قطر داخلی حلقه ستاره شکل باید حدود 2 ~ 5 ٪ بزرگتر از قطر شافت باشد که مهر و موم شده است. از آنجا که حلقه مهر و موم هنگام استفاده در یک حرکت چرخشی ، اصطکاک و گرما ایجاد می کند و لاستیک هنگام گرم شدن (اثر ژول) کوچک می شود. بنابراین ، برای اطمینان از اینکه می توان حلقه مهر و موم را روغن کاری کرد و به طور قابل اطمینان کار کرد ، یک حلقه ستاره با قطر داخلی بزرگتر از قطر شافت باید انتخاب شود. معمولاً یک حلقه مهر و موم با یک مقطع کوچکتر می تواند نیازهای آب بندی استاتیک را برآورده کند. در مقابل ، یک حلقه مهر و موم با یک مقطع بزرگتر باید برای برآورده کردن مهر و موم پویا انتخاب شود. در صورت فشار زیاد یا شکاف های بزرگ ، یک ماده لاستیکی با سختی بالاتر باید انتخاب شود. بهترین راه اضافه کردن یک حلقه نگهدارنده PTFE برای جلوگیری از آسیب اکستروژن فشار بالا است.

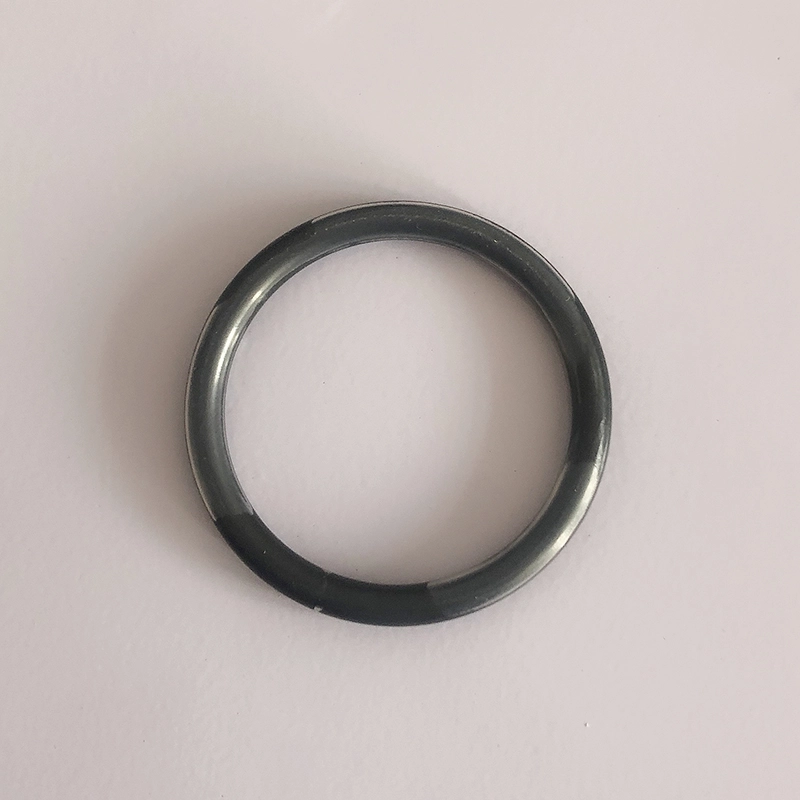

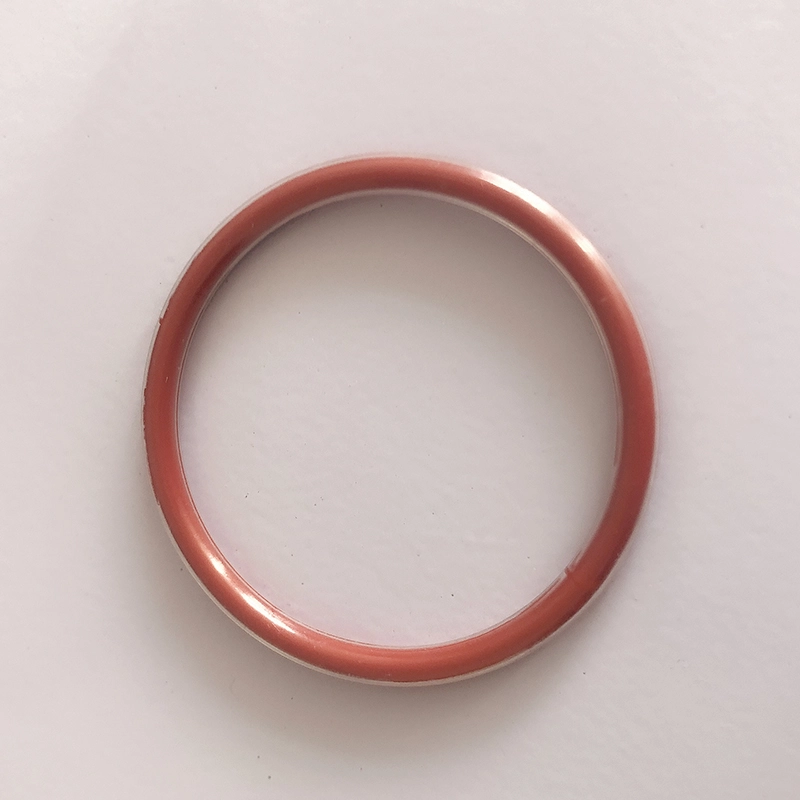

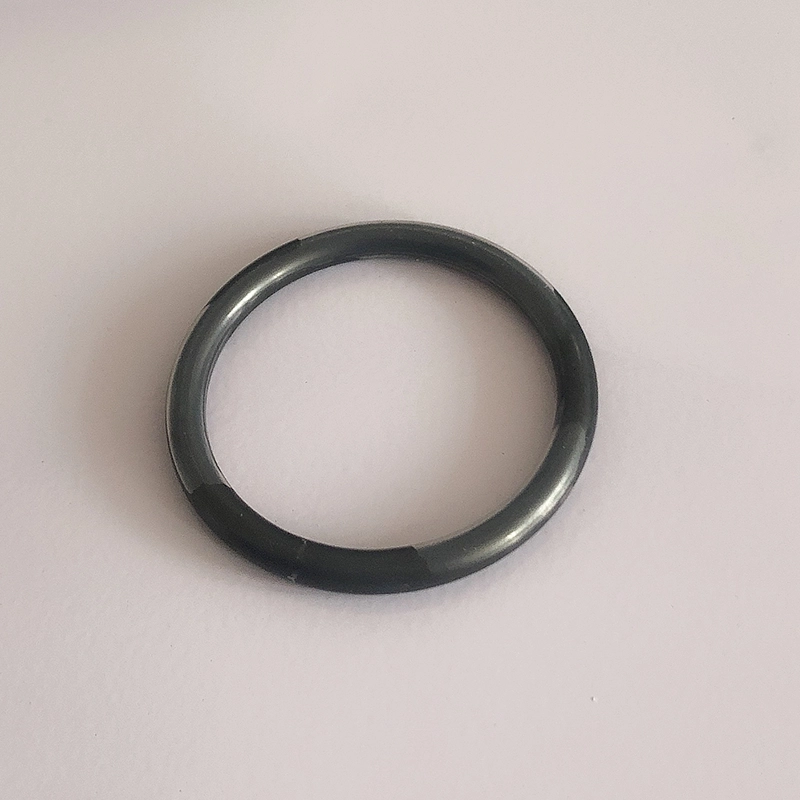

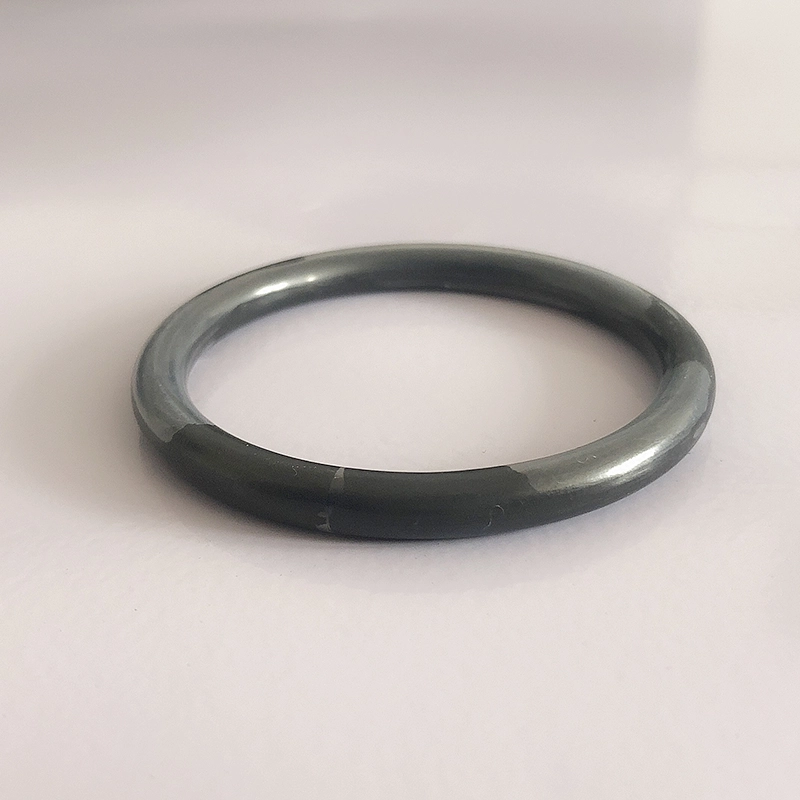

حلقه O روکش به صورت ارگانیک ، کشش و آب بندی لاستیک را با مقاومت شیمیایی تفلون ترکیب می کند. این ماده از یک هسته داخلی سیلیکون یا فلورروبربر و یک پوشش بیرونی Teflon FEP یا Teflon PFA نسبتاً نازک تشکیل شده است.

مواد: Teflon FEP و Teflon PFA اساساً مشابه هستند ، اما Teflon PFA مقاومت درجه حرارت بالایی نسبت به Teflon FEP دارد. دامنه دمای قابل اجرا Teflon FEP Shell: -60 ℃ ℃ 205 ℃ می تواند در 260 ℃ برای مدت کوتاهی استفاده شود TEFLON PFA پوسته: -60 ℃ ℃ ℃ می تواند در 300 ℃ برای یک مزیت کوتاه استفاده شود:

1. مقاومت شیمیایی برجسته ، تقریباً برای همه رسانه های شیمیایی مناسب است

2. دامنه دمای گسترده

3. مقاومت در برابر فشرده سازی خوب

4. ضد اصطکاک

5. ضد سوختن خوب

6. مقاومت بالا

7. دوام آب بندی عالی و عمر طولانی مدت

کاربرد: پمپ ها و دریچه ها ، رگ های واکنش ، مهر و موم های مکانیکی ، فیلترها ، کشتی های فشار ، مبدل های حرارتی ، دیگهای بخار ، فلنج خط لوله ، کمپرسورهای گاز و غیره.

صنایع کاربردی: صنایع شیمیایی ، تولید هواپیما ، صنایع دارویی ، حمل و نقل و پالایش شیمیایی ، صنایع فیلم ، مهندسی تبرید ، صنعت فرآوری مواد غذایی ، صنایع کاغذی سازی ، تولید رنگ ، اسپری رنگ و غیره.

دستورالعمل های نصب برای آب بندی حلقه ها

1. قطعاتی که حلقه های آب بندی نصب شده یا از طریق آن عبور می کنند باید صاف و عاری از برس ، شیارها و گوشه های تیز باشند. زبری سوراخ داخلی باید به 1.6μ برسد و زبری شافت باید به 0.8um برسد.

2. برای روغن کاری سطح حلقه آب بندی و قسمتهای مربوطه در تماس ، روغن یا گریس را تمیز کنید.

3. اگر نصب حلقه آب بندی روی شافت دشوار است ، آن را برای چند دقیقه در آب گرم غوطه ور کنید تا آن را گسترش دهید. این حلقه O نرم و گسترش یافته نصب آسانتر است. حلقه O را هنگام گرم بودن نصب کنید و اندازه آن پس از خنک شدن به اندازه اصلی خود باز می گردد.

4. حلقه O را بیش از حد با خشونت خم نکنید ، در غیر این صورت باعث ایجاد چین و چروک در تفلون می شود و بر استفاده از آن تأثیر می گذارد.

فشرده سازی توصیه شده از حلقه O روکش شده به شرح زیر است:

حالت آب بندی استاتیک: 15 ٪ -20 ٪

حالت آب بندی پویا: 10 ٪ -12 ٪

حالت پنوماتیک: 7 ٪ -8 ٪

فشرده سازی واقعی باید شرایط کار ، به ویژه فشار کار آب بندی و سایر عوامل را در نظر بگیرد.

ویژگی ها و برنامه های کاربردی محصول:

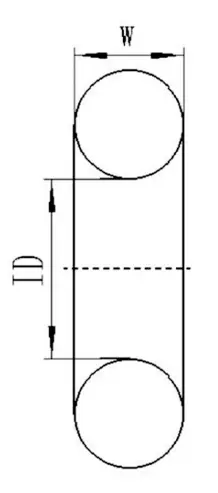

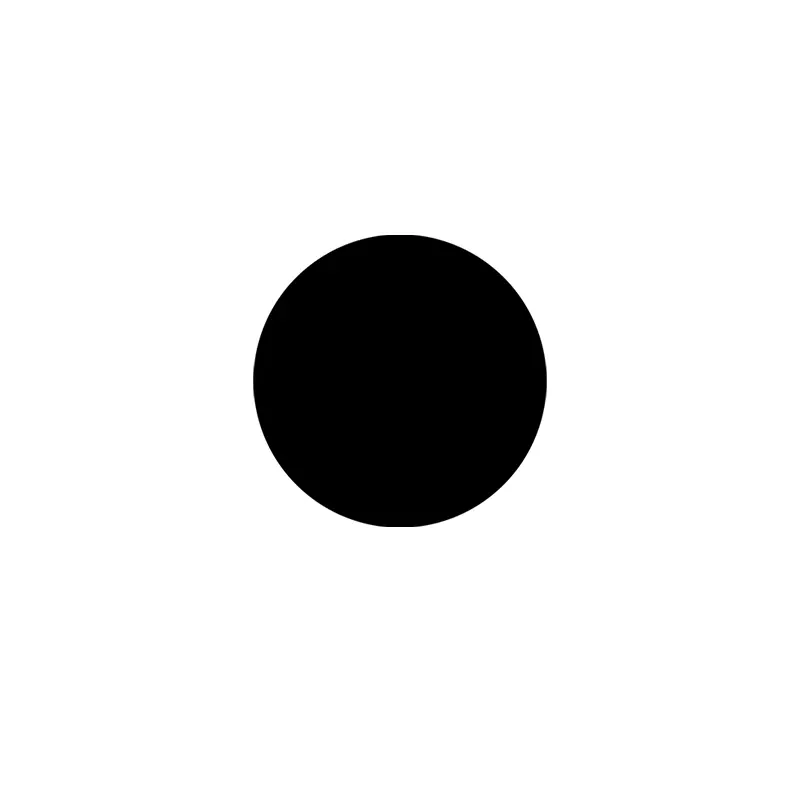

استاندارد	قطر مقطع O-Ring W
استاندارد آمریکایی به عنوان 568 استاندارد انگلیس BS 1516	1.78	2.62	3.52	5.33	6.99	-
استاندارد ژاپنی IT B2401	1.9	2.4	3.1	3.5	5.7	8.4
استاندارد بین المللی ISO 3601/1 استاندارد آلمانی DIN 3771/1 استاندارد چینی CB 3452.1	1.8	2.65	3.55	5.30	7.00	-
اندازه متریک ترجیحی	1.0	1.5	2.0	2.5	3.0	3.5
	4.0	4.5	5.0	5.5	6.0	7.0
	8.0	10.0	12.0
استاندارد آمریکایی به عنوان 568 (سری 900)	1.02	1.42	1.63	1.83	1.98	2.08
	2.21	2.46	2.95	3.00

مواد حلقه ستاره:

این ماده به طور کلی Shaw A70 Nitrile Rubber NBR است.

حلقه O روکش شده:

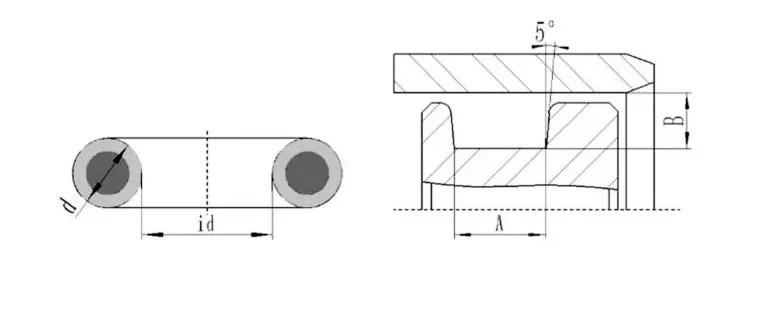

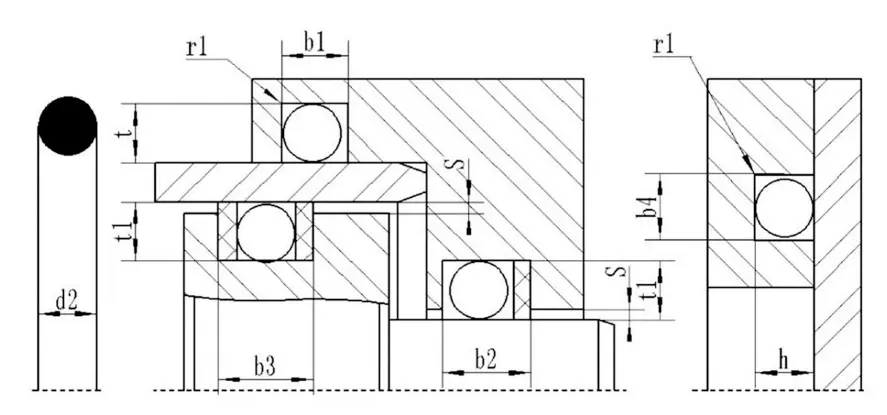

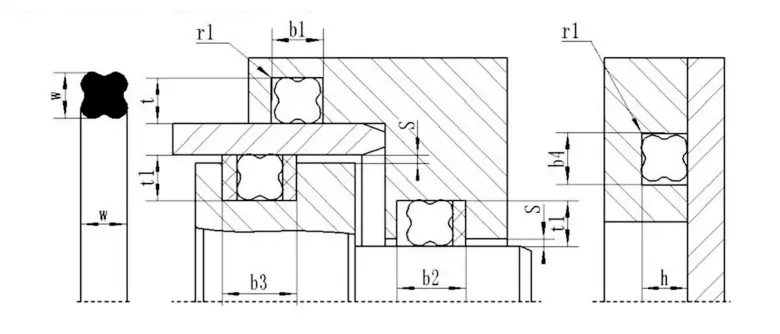

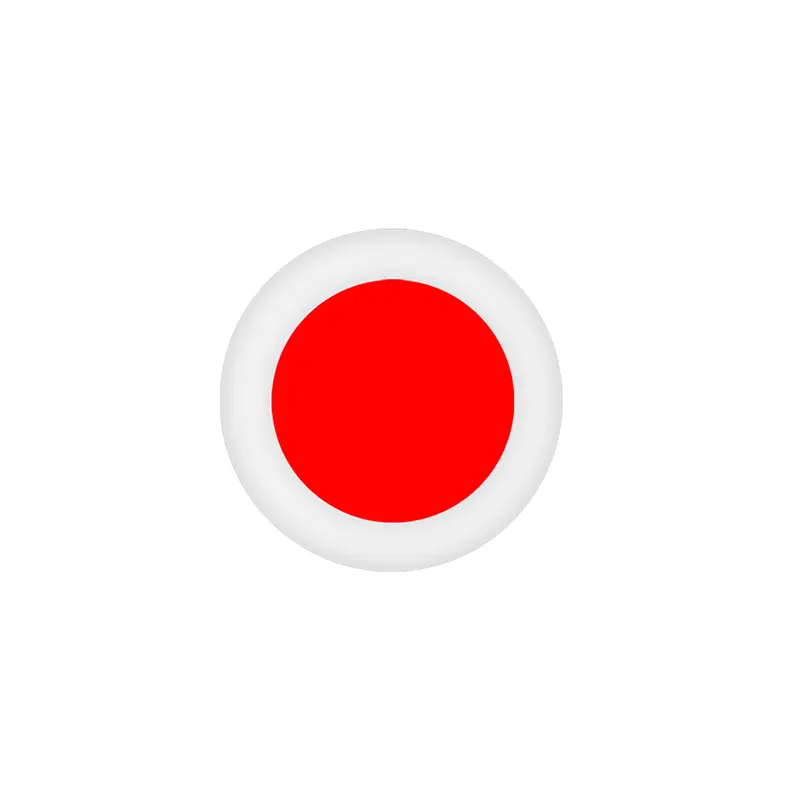

نمودار شماتیک شیار حلقه O محصور شده

جدول بعد شیار حلقه O محصور شده (توصیه شده)

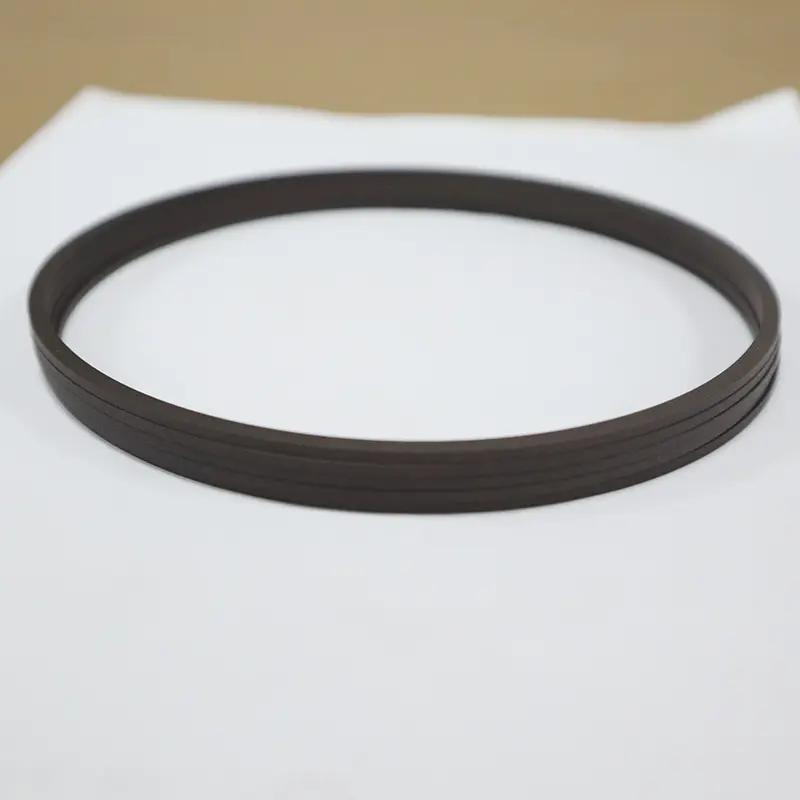

راهنمای نصب مهر و موم Ruichen Seal

ⅰ راهنمای نصب

1. مهر و موم باید در قسمت از پیش بارگذاری شده نصب شود و در جهت فشار قرار گیرد.

2. بدنه سیلندر و میله پیستون باید با محفظه های فشار وارد شود که الزامات نمونه شرکت ما را برآورده می کند.

3. لبه های تیز باید عاری از برس و گرد یا چرمی باشند.

4. موضوعات ، شیارهای حلقه راهنما ، و غیره

5. هرگونه گرد و غبار ، بقایای یا ذرات خارجی دیگر باید با دقت برداشته شود.

6. از ابزارهایی با لبه های تیز نباید استفاده شود.

7. حلقه های آب بندی PTFE در روغن گرم یا آب گرم شده آسانتر است (حدود 120 ~ 120 درجه) و به راحتی به شکل اصلی آنها بازیابی می شوند.

8. اگر لب مهر و موم نیاز به عبور از سوراخ فشار روغن دارد ، باید از یک چوب پلاستیکی استفاده شود تا به آرامی فشار لب را فشار دهد تا از آسیب رساندن به چاله سوراخ به لب آب بندی جلوگیری شود. سوراخ های سیلندر باید چمدان شود. (شکل 3)

ⅱ روش نصب

شیارهای باز (تقسیم) را می توان بدون ابزار نصب کرد.

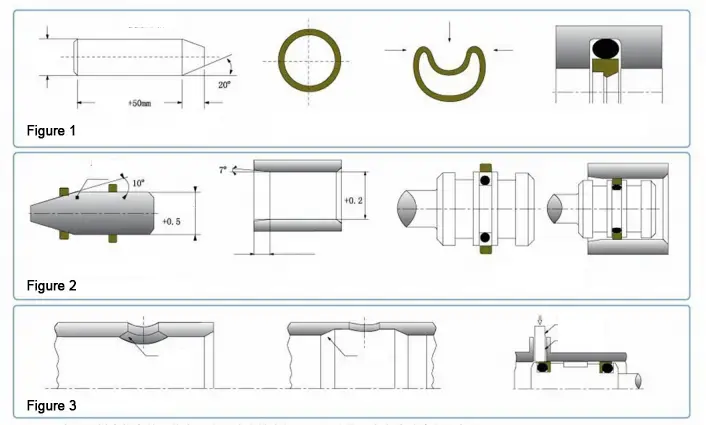

نصب مهر و موم های میله پیستون شیار بسته (شکل 1)

1. تمیز و روغن تمام بسترهای مهر و موم ، مهر و موم و ابزارهای نصب.

2. حلقه لاستیکی را درون شیار قرار دهید (مراقب باشید که آن را پیچ نکنید).

3. حلقه مهر و موم PTFE را به شکل کلیه فشرده کنید بدون اینکه یک خم نقطه ای ایجاد شود ، حلقه مهر و موم PTFE فشرده شده را درون شیار قرار دهید و به آرامی آن را با دست صاف کنید.

4. ماندار بازیابی را به مهر و موم فشار دهید و به آرامی ماندل را بچرخانید. آن را به مدت 1 دقیقه بگذارید و ماندل را بردارید. نصب کامل است.

نصب مهر و موم های پیستون در شیارهای بسته (شکل 2)

1. تمیز و روغن تمام بسترهای مهر و موم ، مهر و موم و ابزارهای نصب.

2. حلقه لاستیکی را درون شیار قرار دهید (مراقب باشید که آن را پیچ نکنید).

3. حلقه مهر و موم PTFE را روی آستین راهنما فشار داده و حلقه آب بندی را دراز کنید.

4. حلقه مهر و موم شده کشیده شده را به شیار پیستون فشار دهید.

5. آستین تصحیح را به حلقه آب بندی فشار داده و همزمان آستین تصحیح را بچرخانید. آستین تصحیح را پس از ترک آن به مدت 1 دقیقه بردارید و نصب کامل است.

توجه: 1. اگر محصول مشخص شده در نمونه شرکت ما در یک شیار بسته نصب نشده است ، لطفاً با شرکت ما مشورت کنید اما برای شیار باز مناسب نیست.

2. نصب فوق از مهر و موم های PTFE برای همه مهر و موم های PTFE کاربرد ندارد. لطفاً در صورت لزوم با شرکت ما مشورت کنید.
