مهر و موم های هیدرولیک برای پیستون ها و میله های پیستون یک نام یکپارچه برای یک کلاس از مهر و موم های هیدرولیک است ، اما در واقع ما مدل های مختلفی را تقسیم کرده ایم و ویژگی ها و تمرکز مدل های مختلف نیز متفاوت خواهد بود. به عنوان یک تولید کننده حرفه ای ، ما بسیار خوشحالیم که شما را معرفی می کنیم. البته اگر نیازهای سفارشی دیگری دارید ، می توانید برای درک عمیق تر با ما تماس بگیرید.

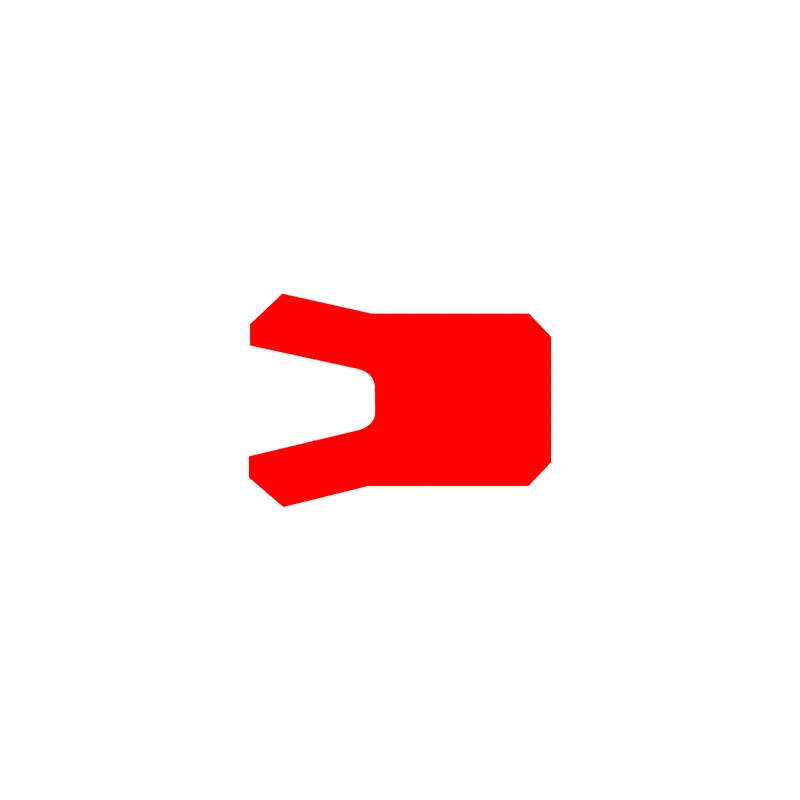

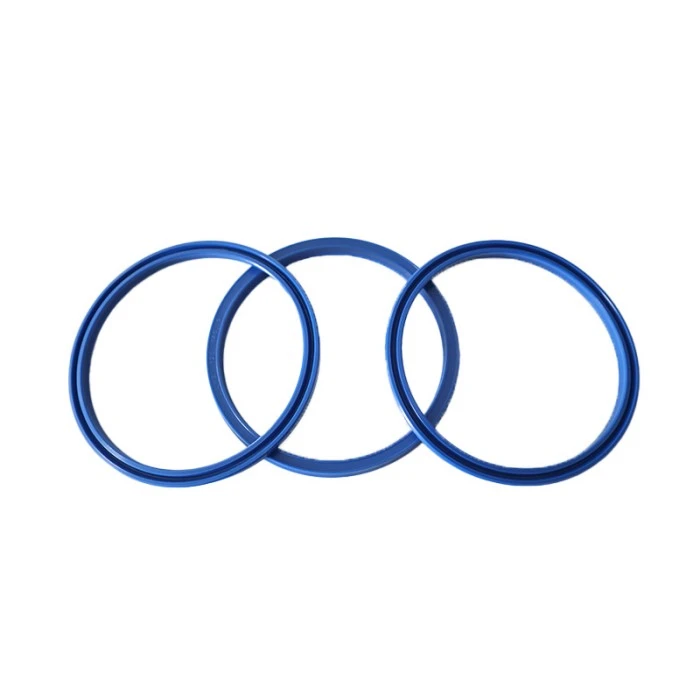

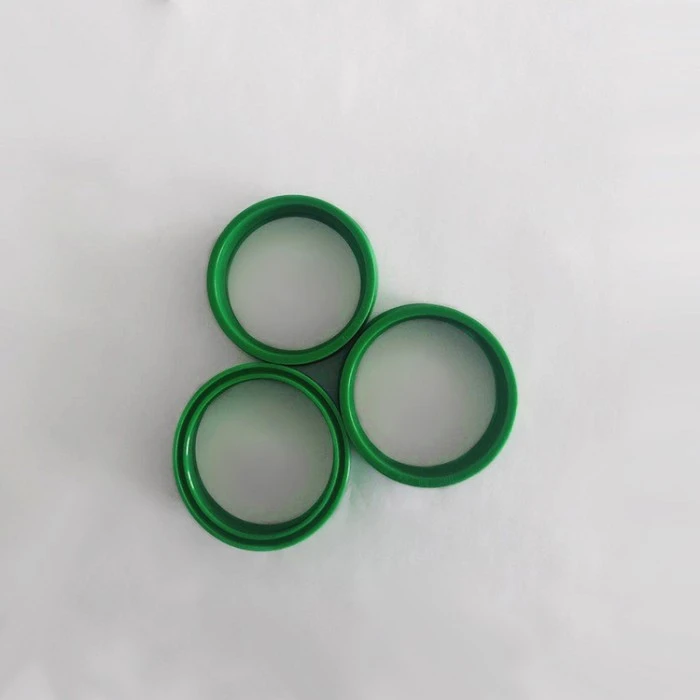

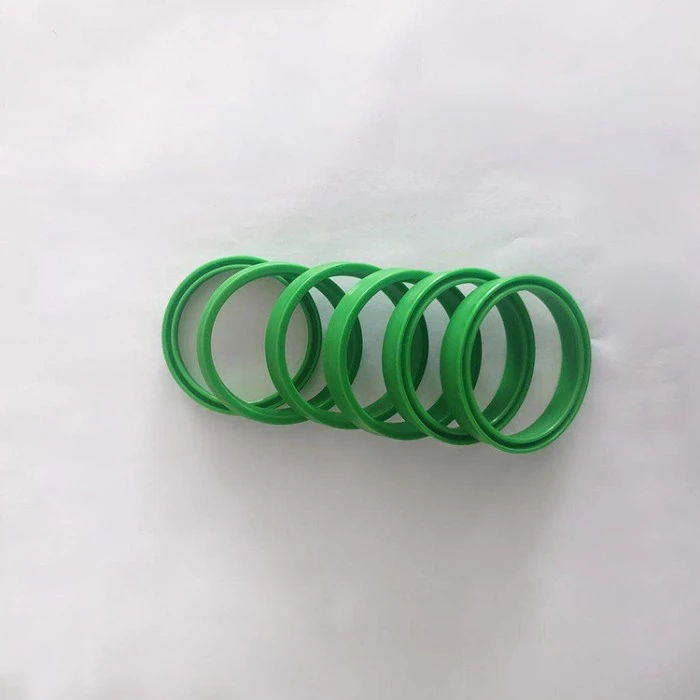

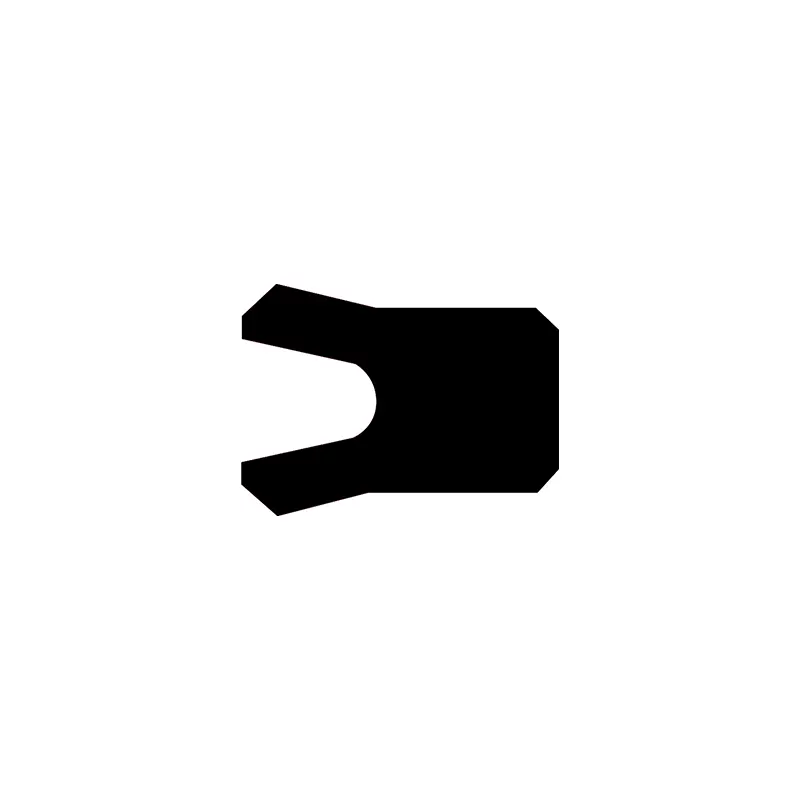

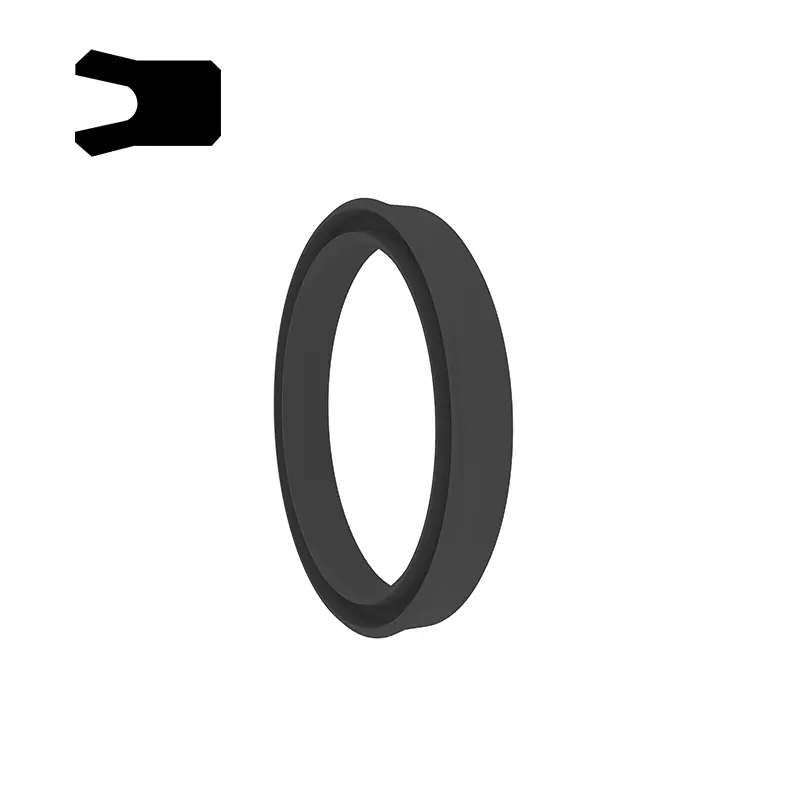

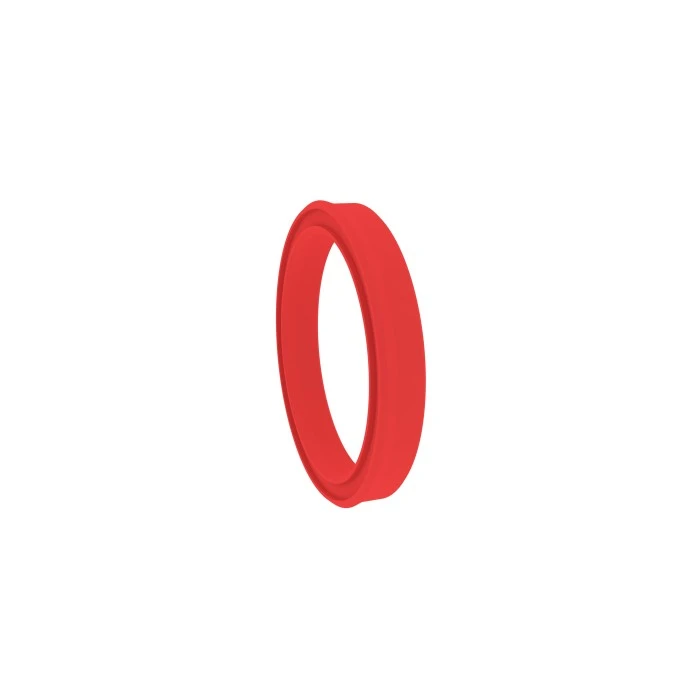

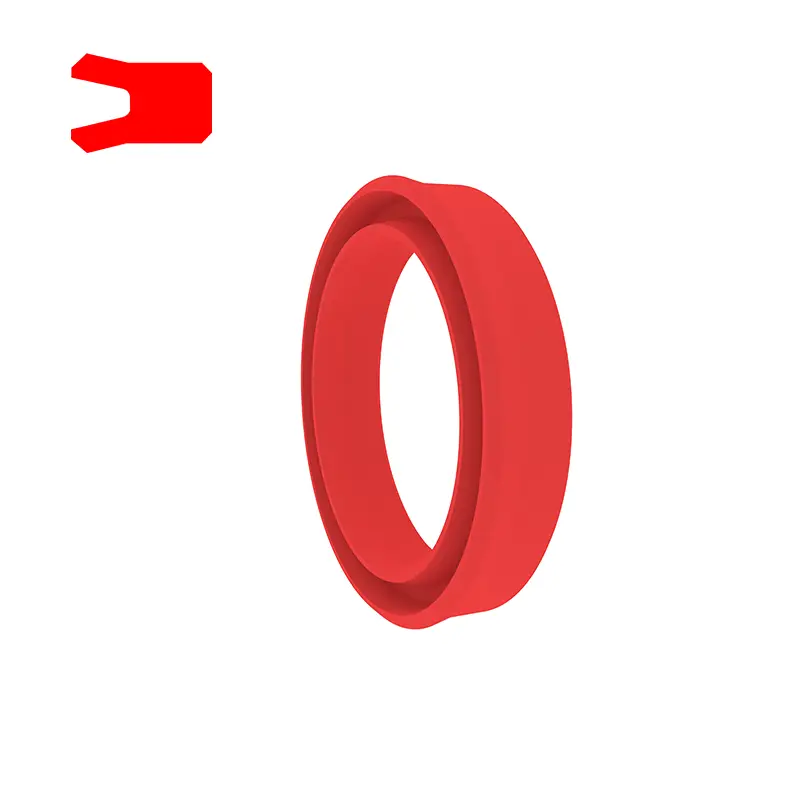

مهر و موم Un-Type یک مهر و موم متقارن است که به طور خاص در پیستون ها یا میله های پیستون استفاده می شود ، که در ماشین آلات پیاده روی ، ماشین آلات صنعتی سبک ، ماشین آلات کشاورزی ، جرثقیل ها ، خودروها ، ماشین آلات جنگلداری ، ماشین آلات معدن و غیره استفاده می شود.

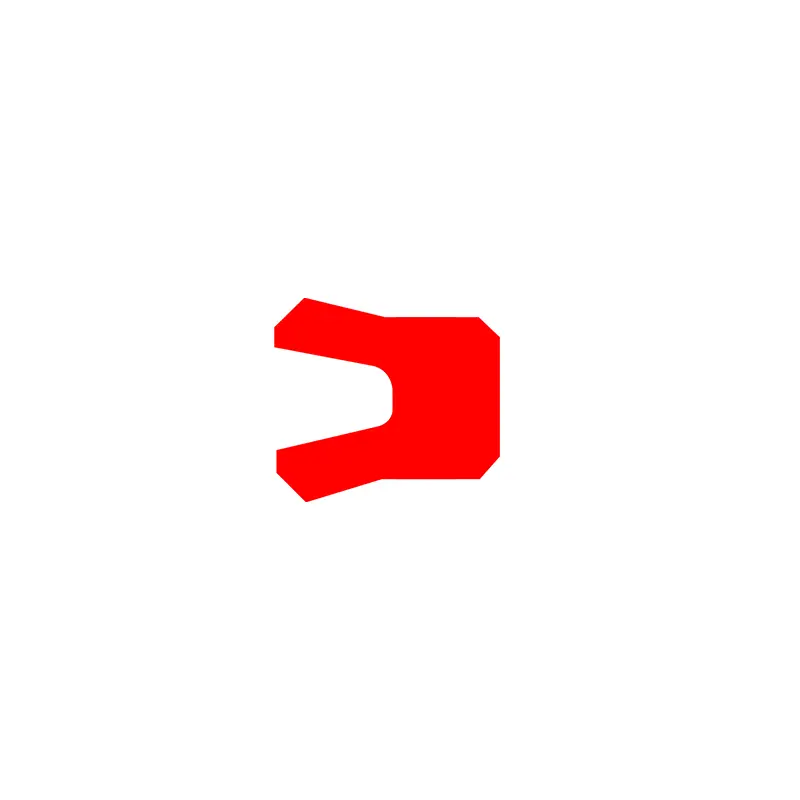

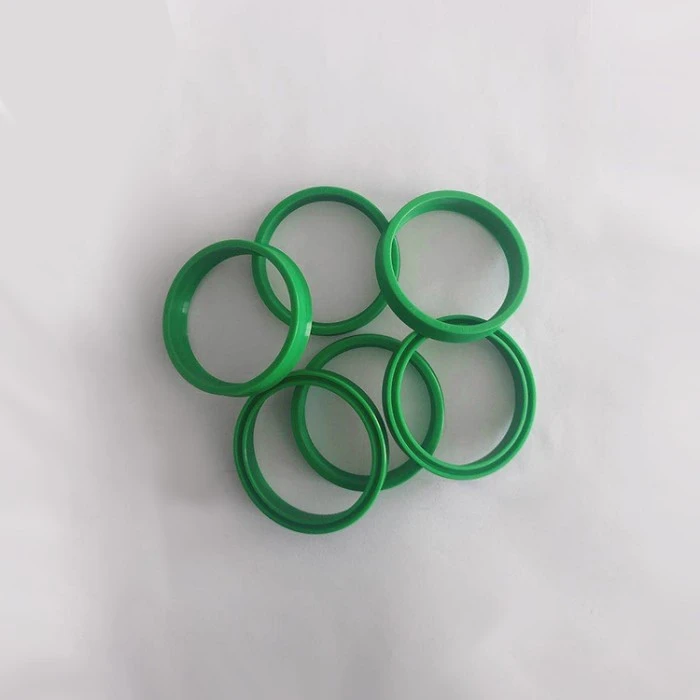

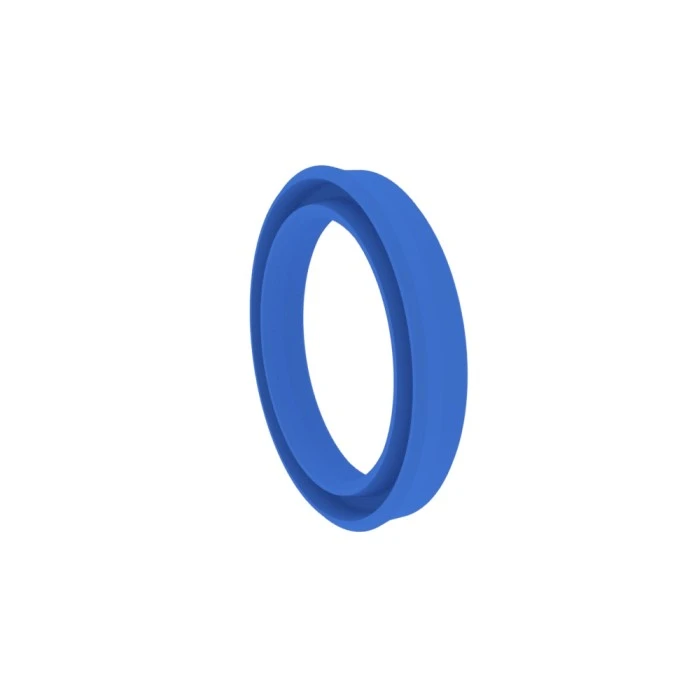

مهر و موم نوع UHS یک مهر و موم متقارن برای هر دو سوراخ و شفت است ، با یک مقطع کوچکتر ، که می تواند در شیار انتگرال نصب شود. یک حلقه نگهدارنده در هنگام استفاده از زیر 32mpa 16 16 مورد نیاز است.

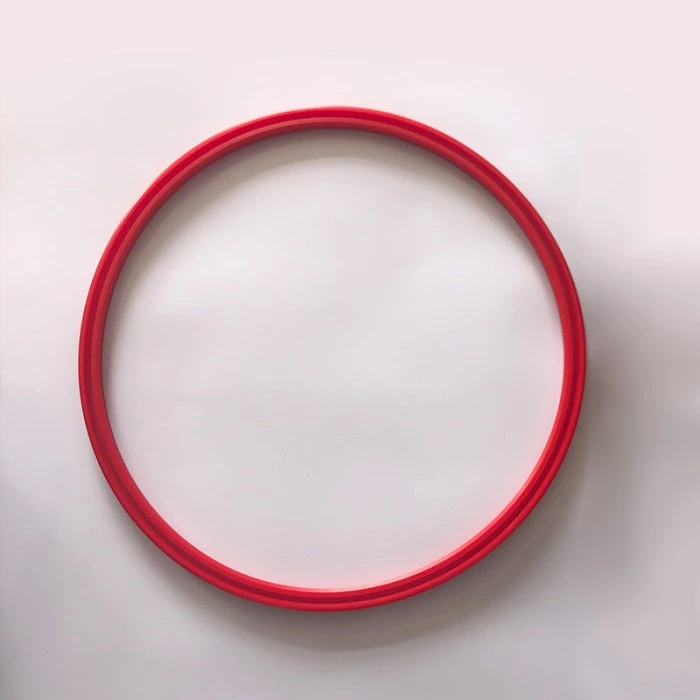

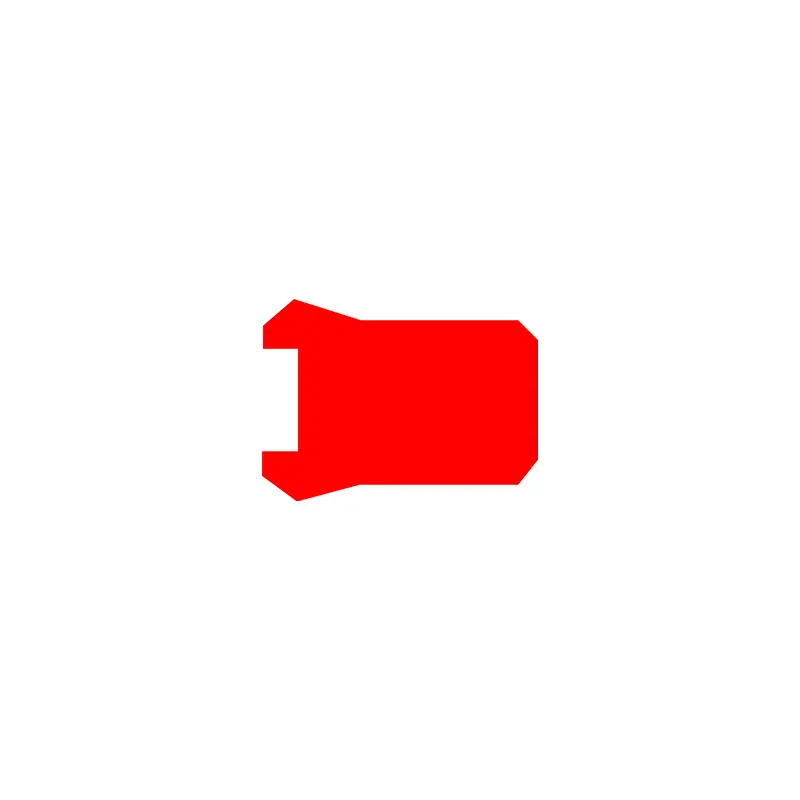

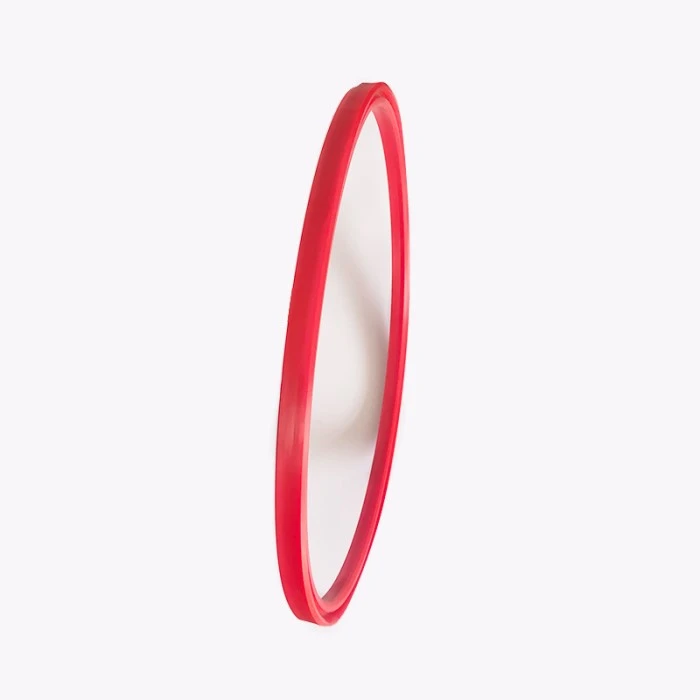

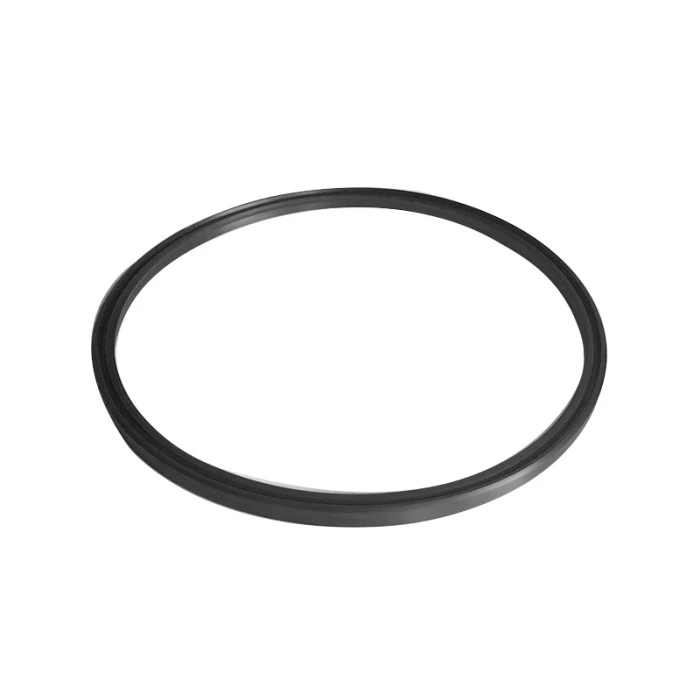

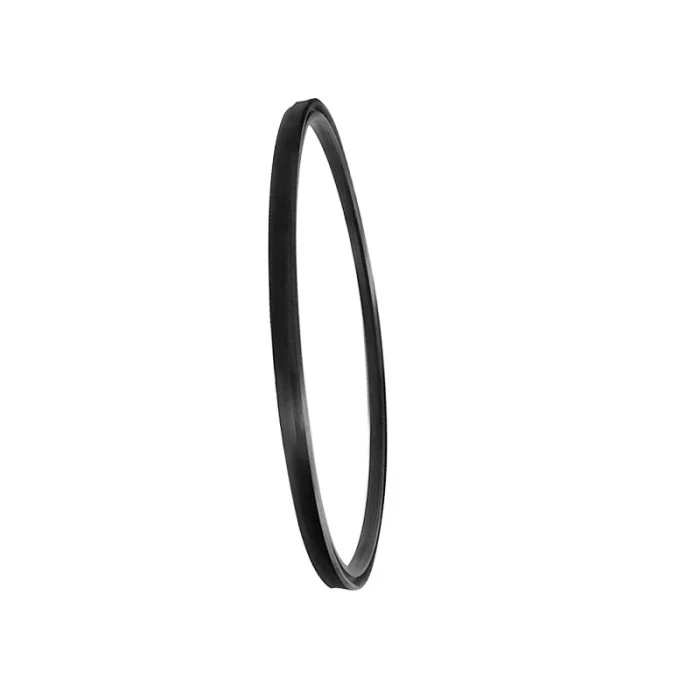

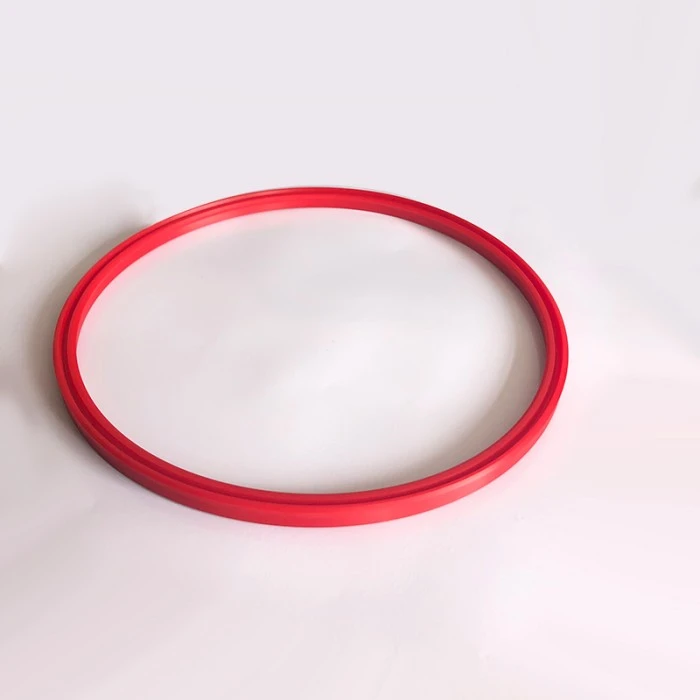

مهر و موم از نوع RCBKY یک مهر و موم متقارن برای هر دو سوراخ و شفت ، با عملکرد آب بندی پویا و استاتیک خوب است. این ماده عمدتاً برای آب بندی با قطر بزرگ استفاده می شود و مواد آن لاستیک نیتریل (NBR) است.

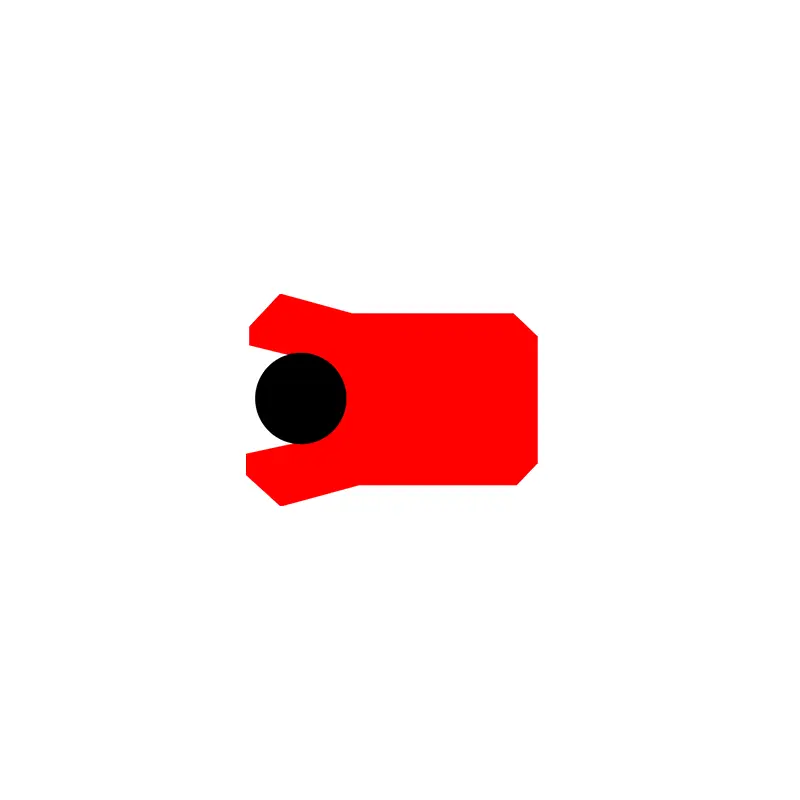

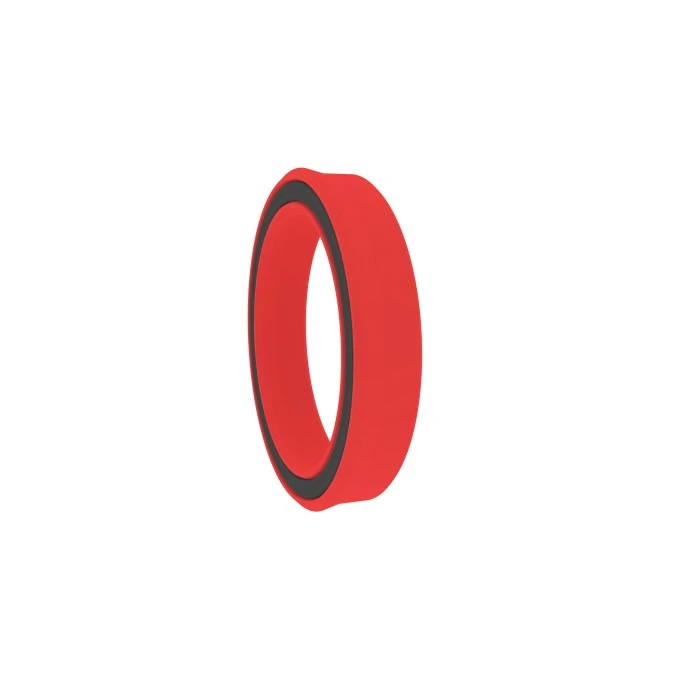

مهر و موم از نوع BA یک مهر و موم متقارن برای هر دو سوراخ و شفت است ، که عمدتاً برای مهر و موم کردن لوله های پیست ، میله های پیستون ، ماشین های جعل و تجهیزات هیدرولیک برای تجهیزات پیاده روی استفاده می شود. ویژگی ها:
1. حساس به بارهای لرزش و قله های فشار
2. توانایی ضد اکستروژن خوب
3. آب بندی بهتر تحت هیچ بار و دمای پایین
مناسب برای شرایط کار سخت

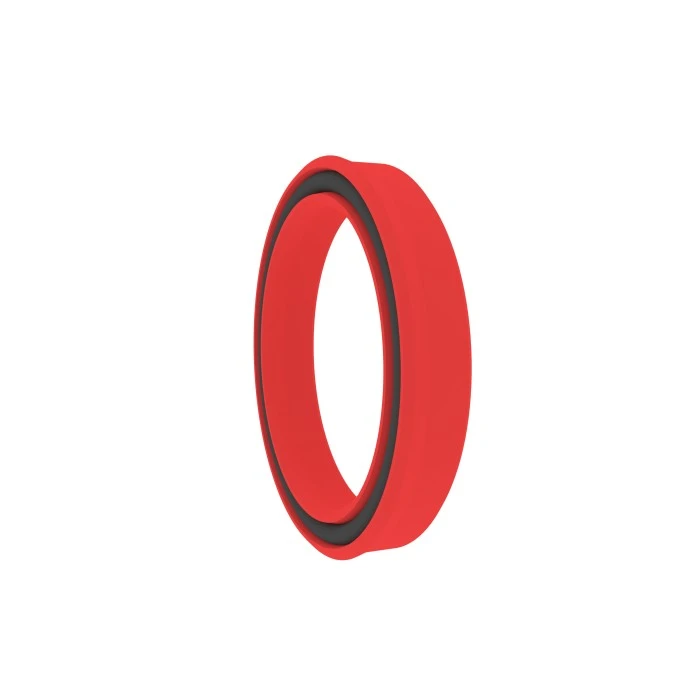

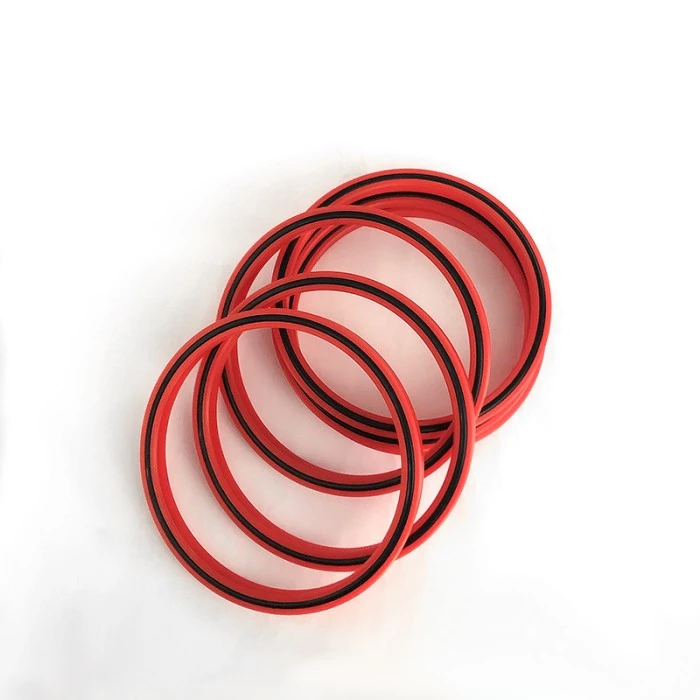

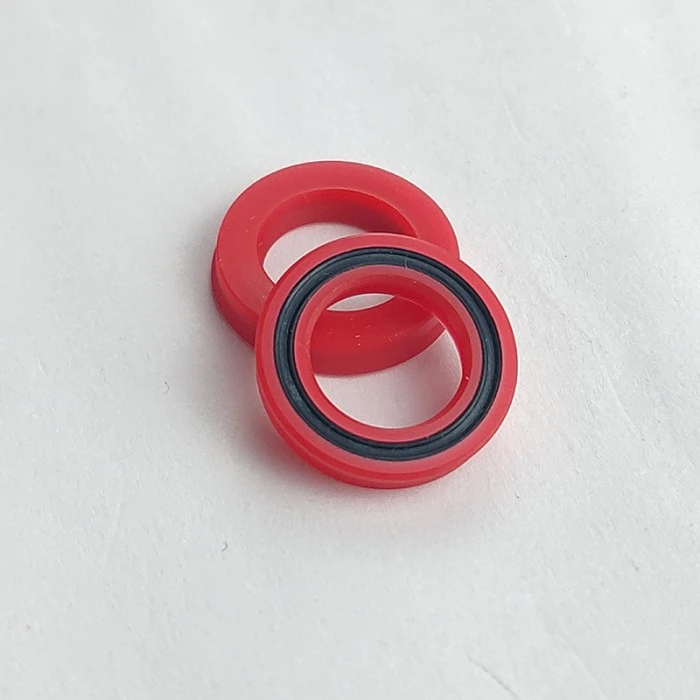

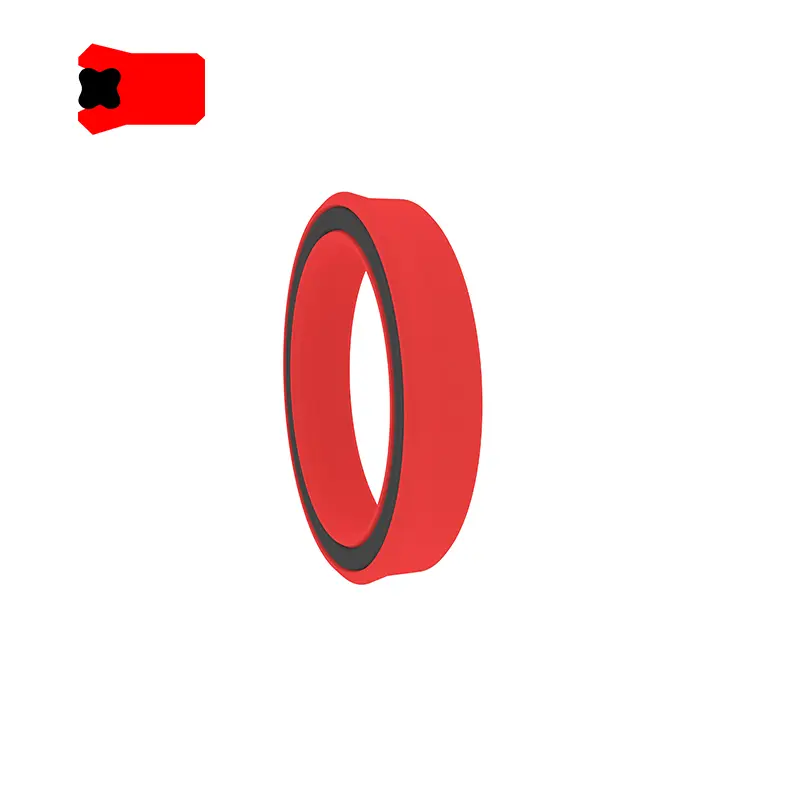

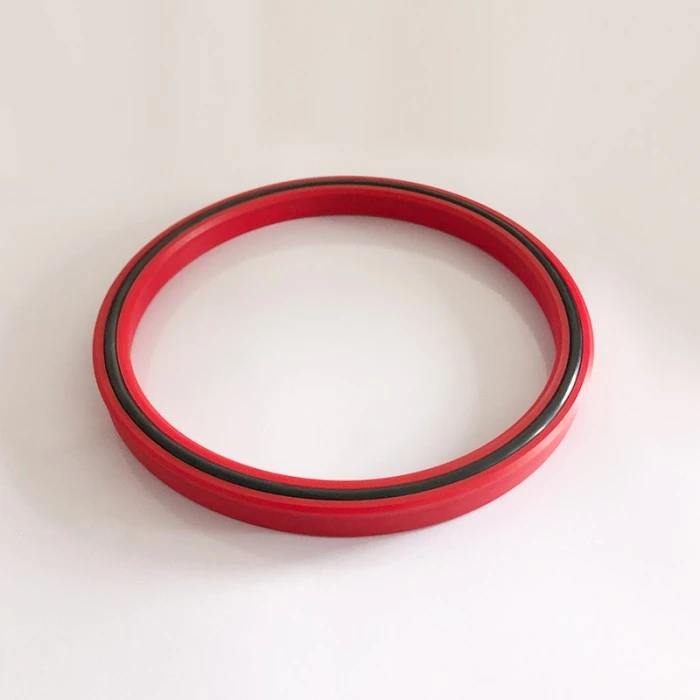

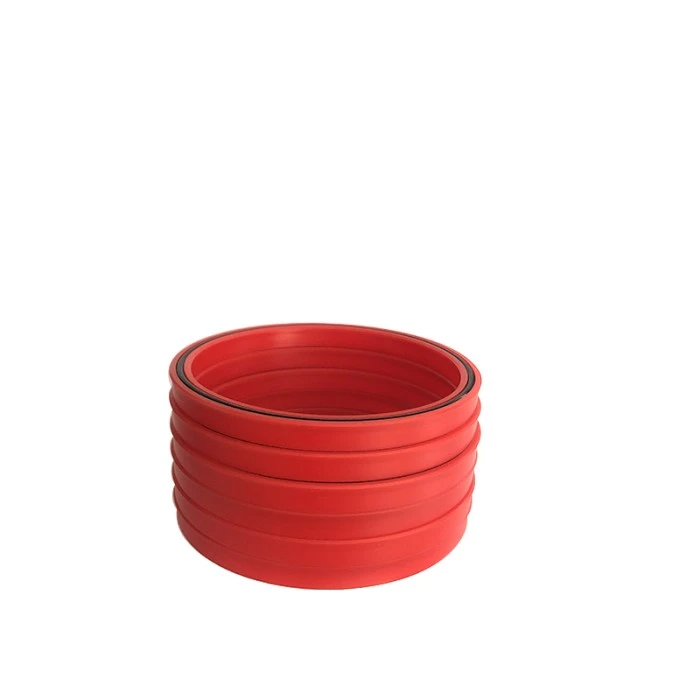

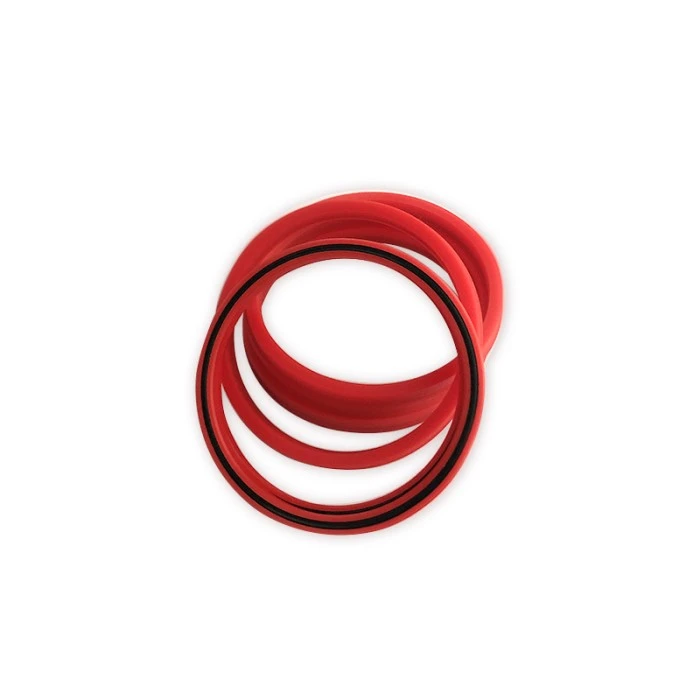

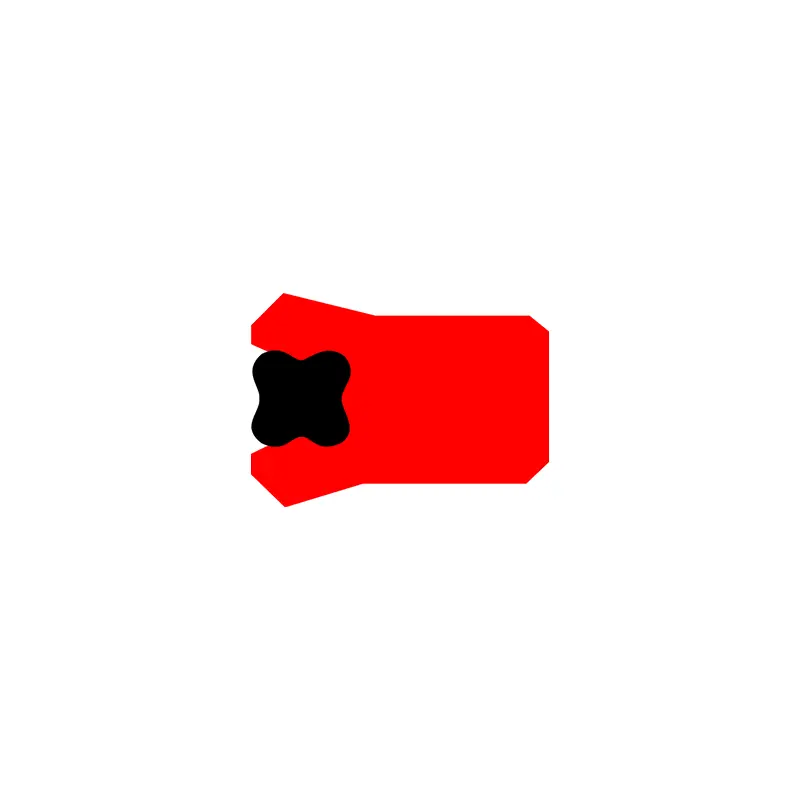

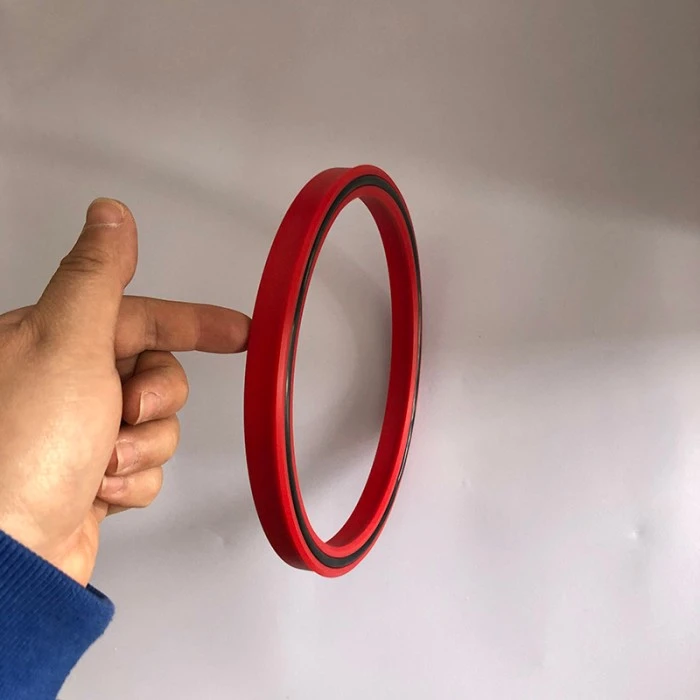

مهر و موم VAD یک مهر و موم متقارن برای هر دو سوراخ و شافت است. این نتیجه رشد بیشتر مهر و موم لب است. حلقه ستاره نقش نیروی شعاعی را ایفا می کند و سایش لب آب بندی را جبران می کند. فشار سیستم از طریق حلقه ستاره فشرده شده و تغییر شکل به لب آب بندی منتقل می شود ، بنابراین عملکرد آب بندی فشار بالا و پایین بسیار عالی است. این ماده به طور عمده برای آب بندی ستون ها ، میله های پیستون ، ماشین های جعلی و تجهیزات هیدرولیک برای تجهیزات پیاده روی استفاده می شود. مواد: مواد پلی اورتان (PU) + لاستیک نیتریل (NBR) ، ویژگی ها:
1. نسبت به بار لرزش و اوج فشار غیر حساس است
2. توانایی ضد اکستروژن خوب
3. آب بندی بهتر تحت هیچ بار و دمای پایین
4. مناسب برای شرایط کار سخت
5. زندگی طولانی.

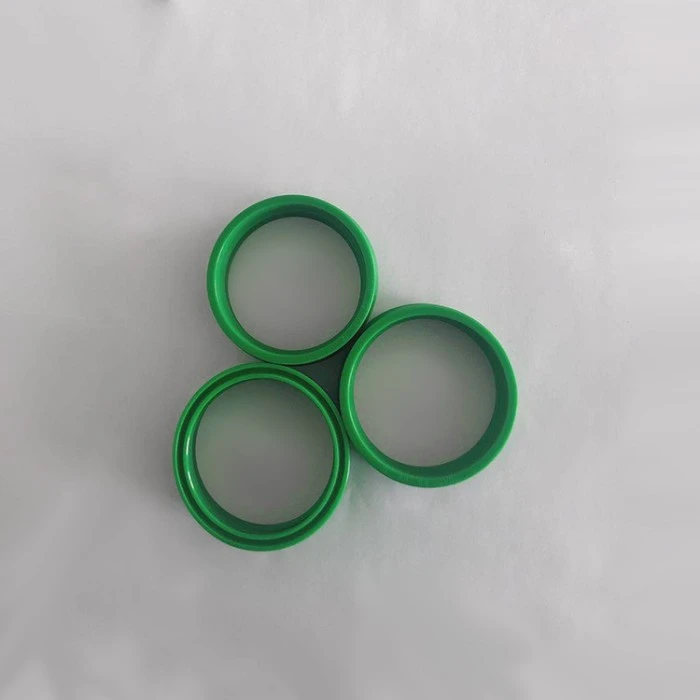

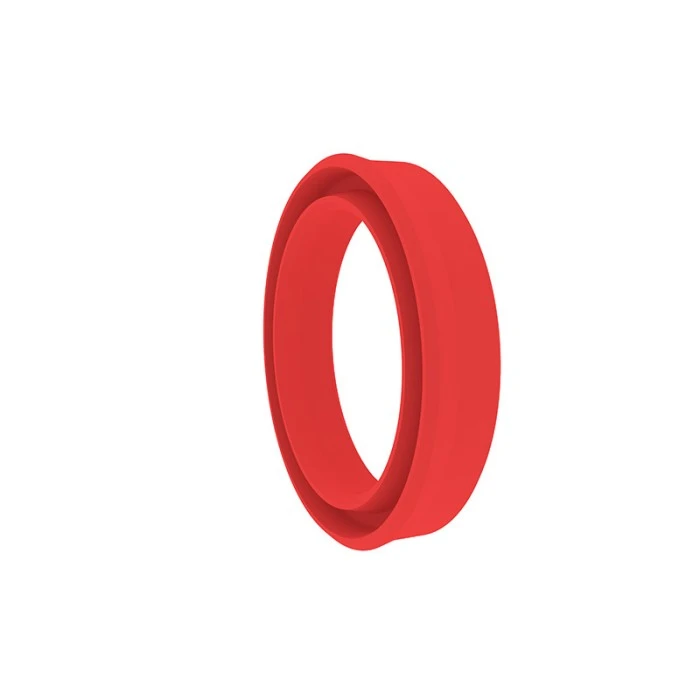

مهر و موم نوع Ki-A یک مهر و موم متقارن برای هر دو سوراخ و شافت است که عمدتاً در ماشین آلات مهندسی ، وسایل نقلیه صنعتی ، کامیون های زباله ، ماشین آلات کشاورزی ، جرثقیل ، ماشین آلات تزریق ، سیلندرهای تلسکوپی ، سیلندرهای هیدرولیک فرمان و غیره استفاده می شود.
1. عملکرد آب بندی پویا و استاتیک عالی
2. ساختار جمع و جور ، زمین شیار اجازه می دهد زبری سطح بالاتر
3. طراحی برای فضای ابعاد شعاعی محدود حفره
ویژگی ها و برنامه های کاربردی محصول:
انتخاب مواد:
وت
مواد استاندارد: مواد پلی اورتان PU سایر مواد اختیاری: لاستیک نیتریل R01 ، Fluororubber R02 (لطفا با شرکت ما مشورت کنید)
اوه
مواد استاندارد: لاستیک نیتریل R01 سایر مواد اختیاری: مواد پلی اورتان PU ، Fluororubber R02
کارشناسی
مواد پلی اورتان PU + لاستیک نیتریل R01
مثال سفارش:
مثال سفارش: مهر و موم جهانی شافت Universal Un50 × 65 × 10PU (DXDXH) + کد مواد
مثال سفارش: مهر و موم جهانی سوراخ UHS50 × 60x6 R01 (DXD × H) + کد مواد
RCBKY
کارشناسی
مثال سفارش: 10 × 60 BA50 (D × D × H)
چه
به یک

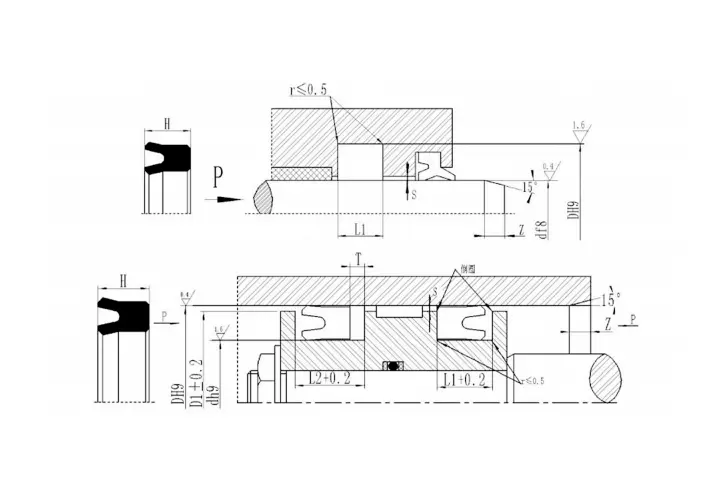

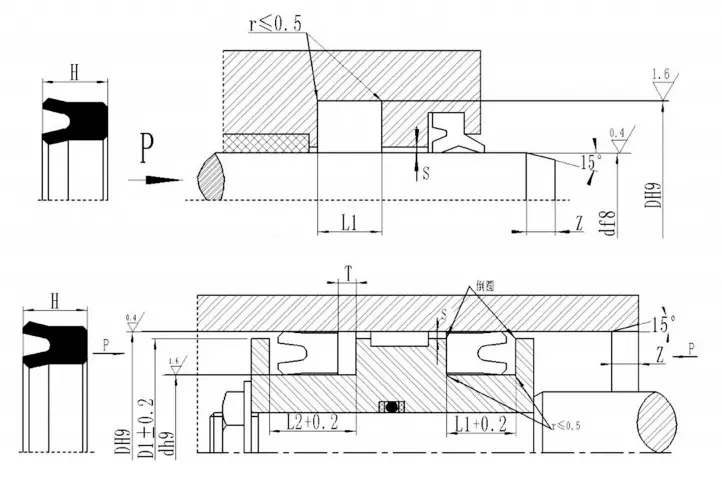

مشخصات و ابعاد:

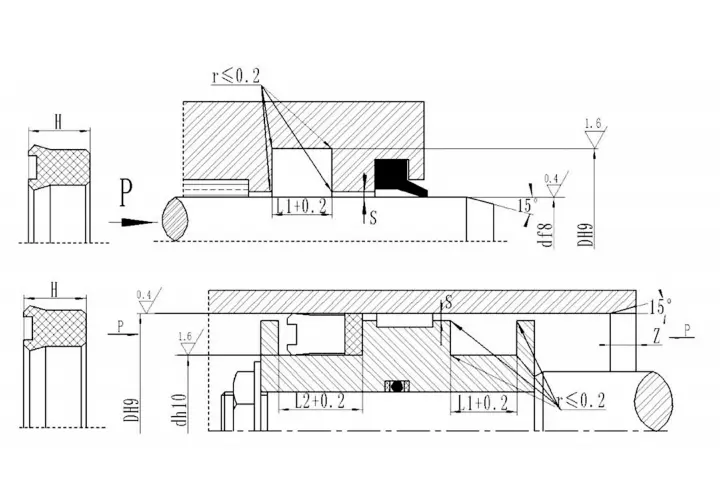

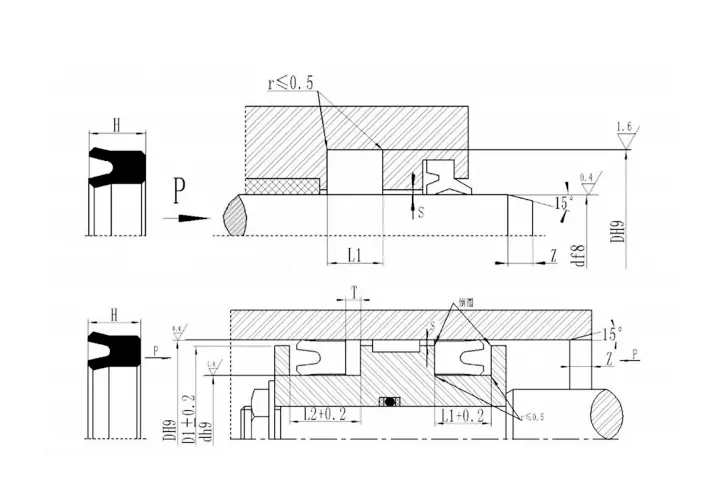

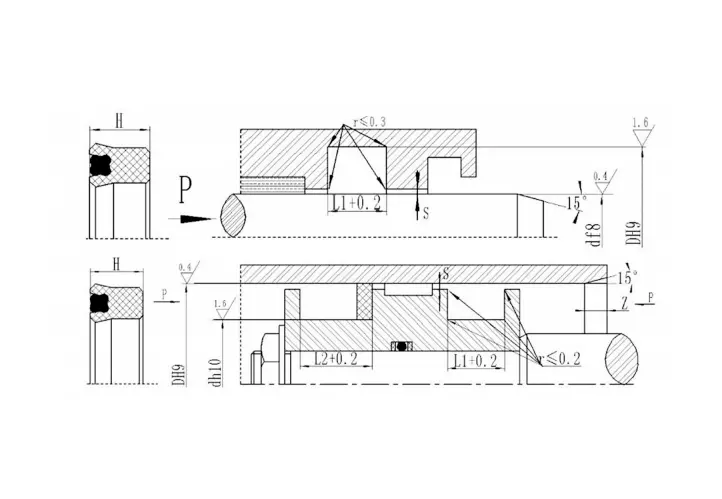

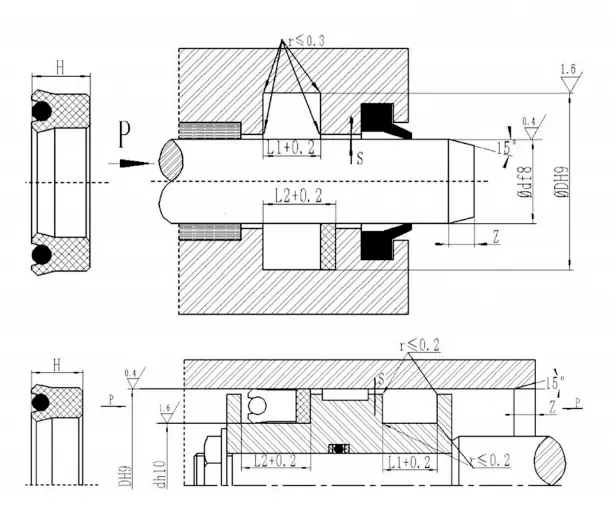

اوه| مشخصات و ابعاد شیار | ||||||||||||||
| شماره محصول | d | D | H | L1 | L2 | T |
|
شماره محصول | d | D | H | L1 | L2 | T |
| uhs-6*12*5 | 6 | 12 | 5 | 5.7 | 7.2 | 2 | uhs-30*40*6 | 30 | 40 | 6 | 7 | 9 | 3 | |
| uhs-11.2*19.2*5 | 11.2 | 19.2 | 5 | 5.7 | 7.2 | 2 | UHS-31.5*41.5*6 | 31.5 | 41.5 | 6 | 7 | 9 | 3 | |
| uhs-12.5*20.5*5 | 12.5 | 20.5 | 5 | 5.7 | 7.2 | 2 | uhs-32*42*6 | 32 | 42 | 6 | 7 | 9 | 3 | |
| uhs-14*22*5 | 14 | 22 | 5 | 5.7 | 7.2 | 2 | uhs-35*45*6 | 35 | 45 | 6 | 7 | 9 | 3 | |
| uhs-15*23*5 | 15 | 23 | 5 | 5.7 | 7.2 | 2 | uhs-35*45*7 | 35 | 45 | 7 | 8 | 10 | 3 | |
| uhs-16*24*5 | 16 | 24 | 5 | 5.7 | 7.2 | 2 | uhs-35.5*45*6 | 35.5 | 45 | 6 | 7 | 9 | 3 | |
| uhs-18*26*5 | 18 | 26 | 5 | 5.7 | 7.2 | 2 | uhs-38*48*6 | 38 | 48 | 6 | 7 | 9 | 3 | |
| uhs-20*28*5 | 20 | 28 | 5 | 5.7 | 7.2 | 2 | uhs-40*50*6 | 40 | 50 | 6 | 7 | 9 | 3 | |
| uhs-22.4*30*5 | 22.4 | 30 | 5 | 5.7 | 7.2 | 2 | uhs-45*55*6 | 45 | 55 | 6 | 7 | 9 | 3 | |
| uhs-23.5*31.5*5 | 23.5 | 31.5 | 5 | 5.7 | 7.2 | 2 | uhs-45*56*7 | 45 | 56 | 7 | 8 | 10 | 3 | |
| uhs-25*33*5 | 25 | 33 | 5 | 5.7 | 7.2 | 2 | uhs-47*57*6 | 47 | 57 | 6 | 7 | 9 | 3 | |
| uhs-27*35*5 | 27 | 35 | 5 | 5.7 | 7.2 | 2 |
|
uhs-50*60*6 | 50 | 60 | 6 | 7 | 9 | 3 |
| uhs-28*35.5*5 | 28 | 35.5 | 5 | 5.7 | 7.2 | 2 |
|
uhs-53*63*6 | 53 | 63 | 6 | 7 | 9 | 3 |
| جدول اندازه استاندارد نمونه: RCBKY 800 × 770 × 18 (D × D × H) | |||||||
| شماره محصول | D | d | H | از | L1 | L2 | زمین |
| RCBKY250*225*16 | 250 | 225 | 16 | 247 | 18 | 21.5 | 10 |
| RCBKY255*230*16 | 255 | 230 | 16 | 252 | 18 | 21.5 | 10 |
| RCBKY265*240*16 | 265 | 240 | 16 | 262 | 18 | 21.5 | 10 |
| rcbky275*250*16 | 275 | 250 | 16 | 272 | 18 | 21.5 | 10 |
| rcbky280*255*16 | 280 | 255 | 16 | 277 | 18 | 21.5 | 10 |
| rcbky300*275*16 | 300 | 275 | 16 | 297 | 18 | 21.5 | 10 |
| RCBKY305*280*16 | 305 | 280 | 16 | 302 | 18 | 21.5 | 10 |
| rcbky320*295*16 | 320 | 295 | 16 | 317 | 18 | 21.5 | 10 |
| rcbky325*300*16 | 325 | 300 | 16 | 322 | 18 | 21.5 | 10 |
| rcbky340*315*16 | 340 | 315 | 16 | 337 | 18 | 21.5 | 10 |
| RCBKY345*320*16 | 345 | 320 | 16 | 342 | 18 | 21.5 | 10 |
| RCBKY350*325*16 | 350 | 325 | 16 | 347 | 18 | 21.5 | 10 |
| RCBKY355*330*16 | 355 | 330 | 16 | 352 | 18 | 21.5 | 10 |
| جدول اندازه استاندارد | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 3 | 8.5 | 4 | 4.4 | 15 | 23 | 5.7 | 6.3 | 20 | 28 | 5.7 | 6.3 | 24 | 32 | 7 | 7.7 | |||
| 6 | 14 | 5.7 | 6.3 | 16 | 24 | 5.7 | 6.3 | 20 | 28 | 6.5 | 7.2 | 24 | 35 | 5.7 | 6.3 | |||
| 8 | 16 | 5.7 | 6.3 | 16 | 26 | 7.3 | 8 | 20 | 30 | 7.3 | 8 | 25 | 33 | 5.7 | 6.3 | |||
| 10 | 18 | 5.7 | 6.3 | 18 | 24 | 5 | 5.5 | 22 | 30 | 5.7 | 6.3 | 25 | 35 | 7 | 7.7 | |||
| 10 | 20 | 7.3 | 8 | 18 | 26 | 5.7 | 6.3 | 22 | 32 | 7.3 | 8 | 25 | 35 | 7.3 | 8 | |||
| 12 | 20 | 5.7 | 6.3 | 18 | 28 | 7.3 | 8 | 22 | 35 | 10 | 11 | 25 | 40 | 10 | 11 | |||
| 12 | 22 | 7.3 | 8 | 20 | 28 | 5.5 | 6 | 24 | 30 | 5 | 5.5 | 25 | 40 | 11 | 12.1 | |||
| نمونه استاندارد جدول اندازه: VAD 65 × 75 × 8 (D × D × H) | ||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 20 | 28 | 5 | 6 | 55 | 70 | 9 | 10 | 80 | 90 | 8 | 9 | 110 | 130 | 10 | 11 | |||
| 25 | 33 | 5 | 6 | 63 | 75 | 8.7 | 10 | 80 | 100 | 12 | 13 | 110 | 130 | 15 | 16 | |||
| 28 | 36 | 5 | 6 | 65 | 75 | 8 | 9 | 85 | 100 | 10 | 11 | 110 | 130 | 16 | 17 | |||
| 30 | 40 | 6 | 7 | 65 | 85 | 12 | 13 | 90 | 105 | 12 | 13 | 112 | 125 | 10 | 11 | |||
| 32 | 42 | 6 | 7 | 65 | 75 | 7 | 8 | 90 | 110 | 10 | 11 | 115 | 135 | 12 | 13 | |||
| 32 | 40 | 8 | 9 | 70 | 83 | 10 | 11 | 90 | 110 | 12 | 13 | 115 | 135 | 16 | 17 | |||
| 35 | 45 | 6 | 7 | 70 | 85 | 9 | 10 | 90 | 100 | 7 | 8 | 115 | 130 | 10 | 11 | |||
| 38 | 48 | 6 | 7 | 70 | 85 | 10 | 11 | 90 | 105 | 11.4 | 12 | 120 | 140 | 10 | 11 | |||
| 40 | 50 | 6 | 7 | 70 | 90 | 12 | 13 | 95 | 120 | 12 | 13 | 120 | 140 | 12 | 13 | |||
| 40 | 50 | 7.3 | 8 | 70 | 80 | 6 | 7 | 100 | 120 | 12 | 13 | 130 | 150 | 12 | 13 | |||
| 45 | 55 | 7 | 8 | 70 | 80 | 7 | 8 | 105 | 120 | 9 | 10 | 140 | 160 | 13 | 14 | |||
| 45a | 55 | 6 | 7 | 75 | 90 | 10 | 11 | 105 | 120 | 10 | 11 | 145 | 160 | 10 | 11 | |||
| 50 | 65 | 9 | 10 | 75 | 95 | 12 | 13 | 105 | 125 | 12 | 13 | 180 | 200 | 13 | 14 | |||
| 50 | 60 | 7.3 | 8 | 75 | 90 | 6 | 7 | 110 | 125 | 9 | 10 |
|
|
|
|
|||
| 55 | 65 | 9 | 10 | 80 | 90 | 11.4 | 12 | 110 | 125 | 10 | 11 |
|
|
|
|
|||
| توجه: مهر و موم های چرخان محدود به این جدول نیستند و می توانند در هر اندازه ای تهیه شوند. | ||||||||||||||||||
| مشخصات سفارش مثال: KI-A 50 × 60 × 7 (D × D × H) | |||||||||||||||||||||||
| d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
|
d | D | H | L1 |
| 10 | 18 | 5.5 | 6.3 | 24 | 32 | 6 | 7 | 40 | 48 | 6 | 7 | 60 | 70 | 7.5 | 8.5 | 85 | 93 | 6.5 | 7.5 | ||||
| 12 | 20 | 5.5 | 6.3 | 25 | 33 | 6 | 7 | 40 | 48 | 8 | 9 | 63 | 71 | 8 | 9 | 85 | 94 | 15 | 16 | ||||
| 14 | 22 | 5.5 | 6.3 | 25 | 33 | 8 | 9 | 42 | 50 | 6 | 7 | 65 | 73 | 8 | 9 | 85 | 97 | 9 | 10 | ||||
| 16 | 24 | 6 | 7 | 28 | 36 | 6 | 7 | 45 | 53 | 8 | 9 | 65 | 73 | 11.5 | 12.5 | 90 | 98 | 8 | 9 | ||||
| 18 | 25 | 5 | 5.8 | 28 | 36 | 8 | 9 | 45 | 55 | 7 | 8 | 65 | 75 | 12 | 13 | 90 | 102 | 9 | 10 | ||||
| 18 | 26 | 6 | 7 | 30 | 38 | 6 | 7 | 50 | 58 | 8 | 9 | 65 | 77 | 9 | 10 | 100 | 108 | 8 | 9 | ||||
| 20 | 26 | 5 | 5.8 | 30 | 38 | 8 | 9 | 50 | 60 | 7 | 8 | 70 | 78 | 8 | 9 | 105 | 113 | 6.5 | 7.5 | ||||
| 20 | 28 | 6 | 7 | 32 | 40 | 6 | 7 | 52 | 60 | 5.5 | 6.3 | 70 | 82 | 9 | 10 | 115 | 124 | 15 | 16 | ||||
| 22 | 28 | 4.5 | 5.3 | 32 | 40 | 8 | 9 | 55 | 63 | 8 | 9 | 75 | 83 | 8 | 9 | 118 | 126 | 13 | 14 | ||||
| 22 | 29 | 5 | 5.8 |
|
32 | 42 | 8 | 9 |
|
55 | 65 | 7.5 | 8.5 |
|
75 | 87 | 9 | 10 |
|
125 | 133 | 6.5 | 7.5 |
| 22 | 30 | 6 | 7 |
|
35 | 43 | 6 | 7 |
|
55 | 65 | 10 | 11 |
|
78 | 86 | 8 | 9 |
|
145 | 153 | 6.5 | 7.5 |
| 22 | 30 | 7 | 8 |
|
36 | 44 | 6 | 7 |
|
55 | 65 | 12 | 13 |
|
80 | 88 | 8 | 9 |
|
|
|
|
|
| 22 | 32 | 8 | 9 | 36 | 44 | 8 | 9 | 60 | 68 | 8 | 9 | 80 | 90 | 10 | 11 |
|
|
|
|
||||
| 24 | 30 | 8 | 9 | 38 | 45 | 6 | 7 | 60 | 68 | 13 | 14 | 80 | 92 | 9 | 10 |
|
|
|
|
||||
