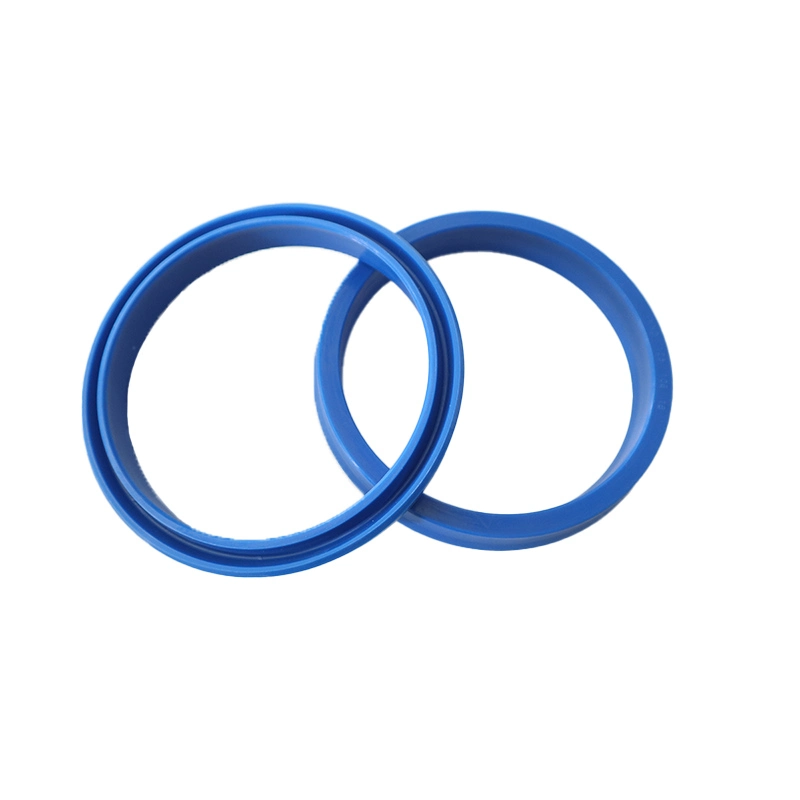

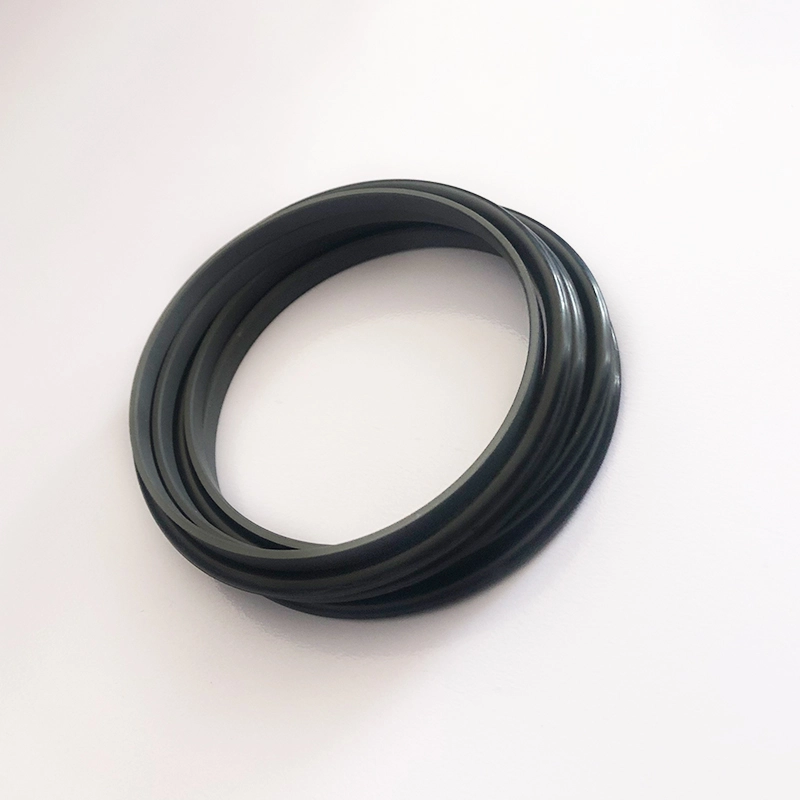

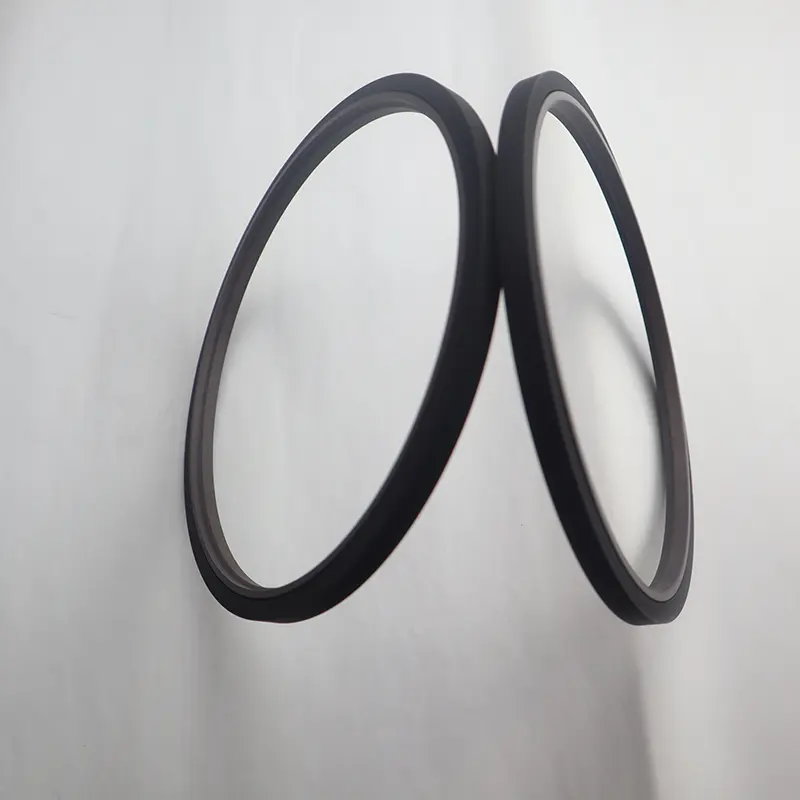

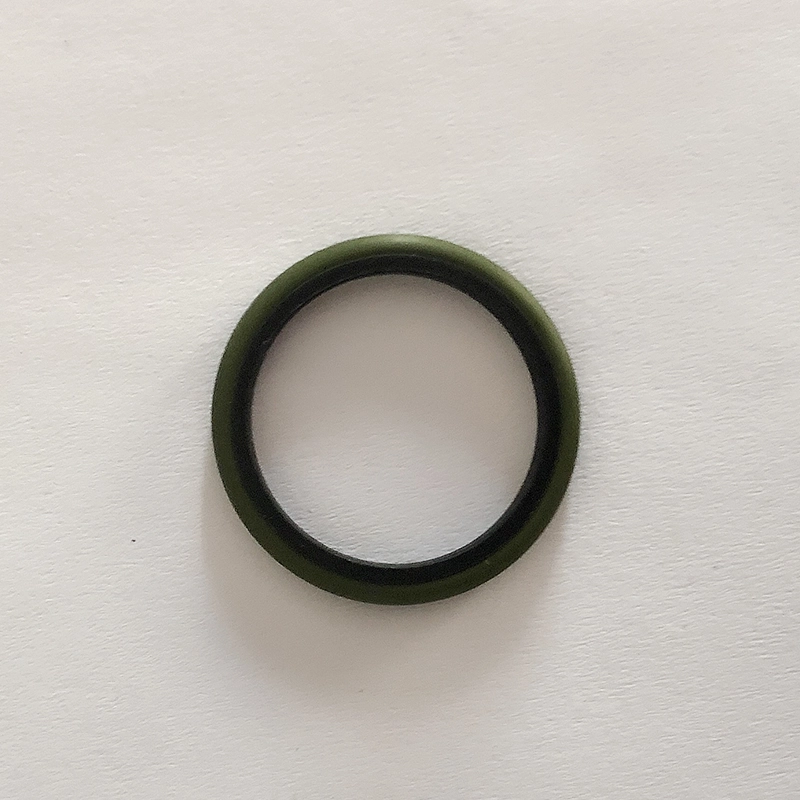

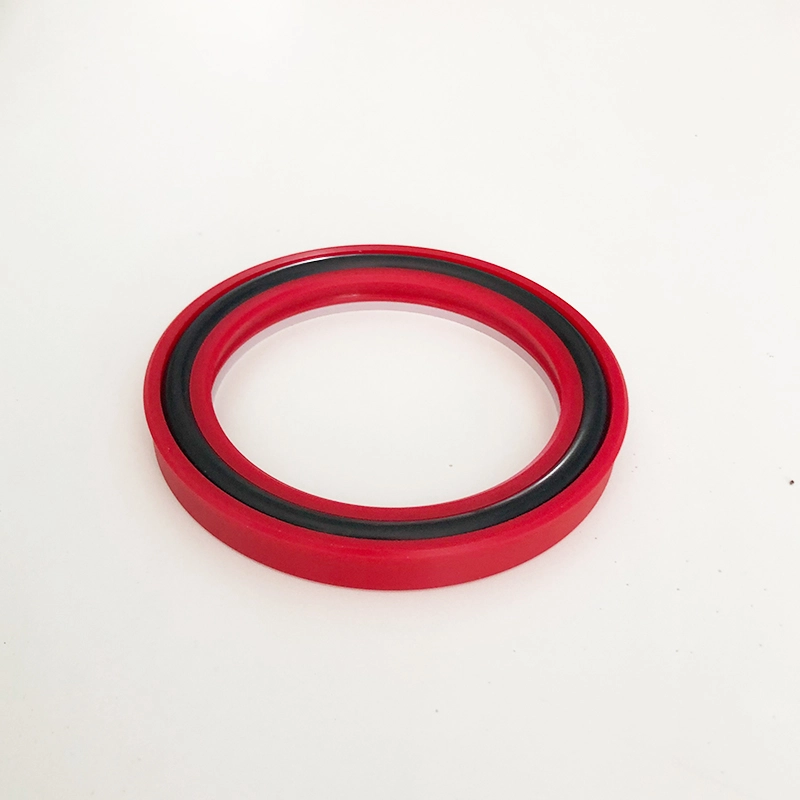

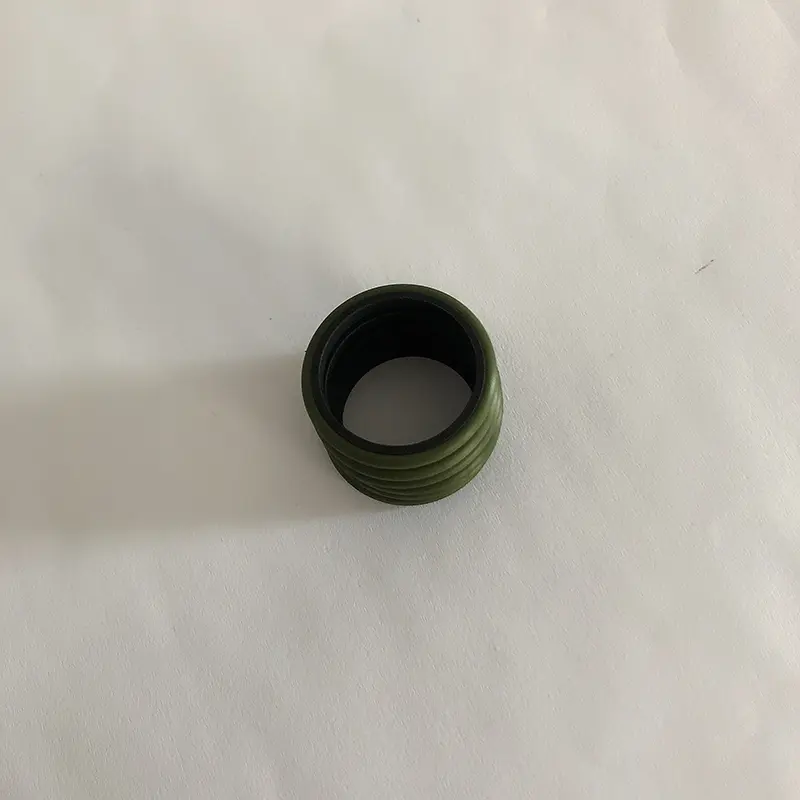

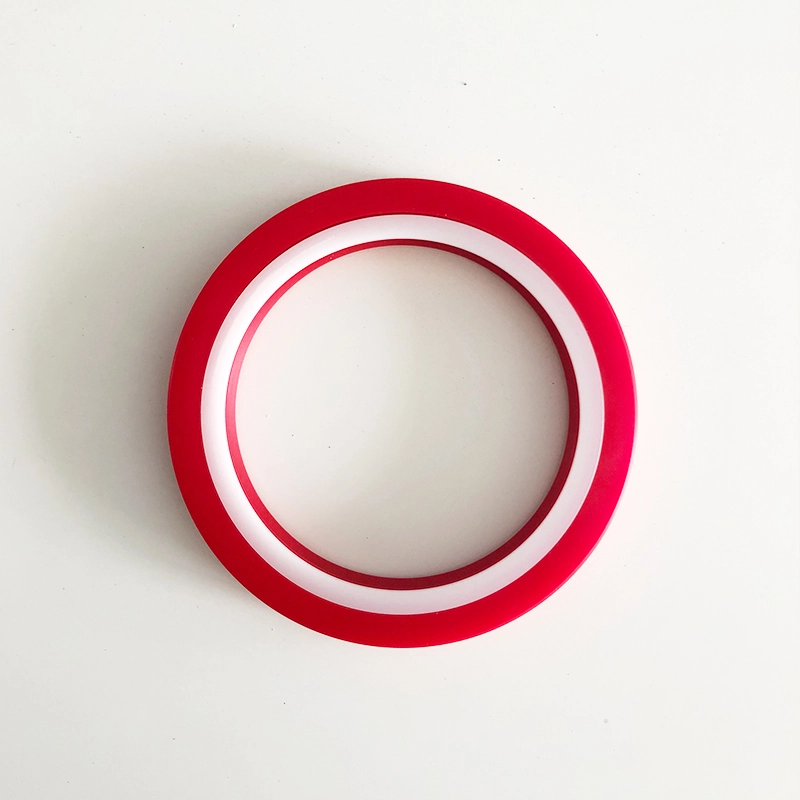

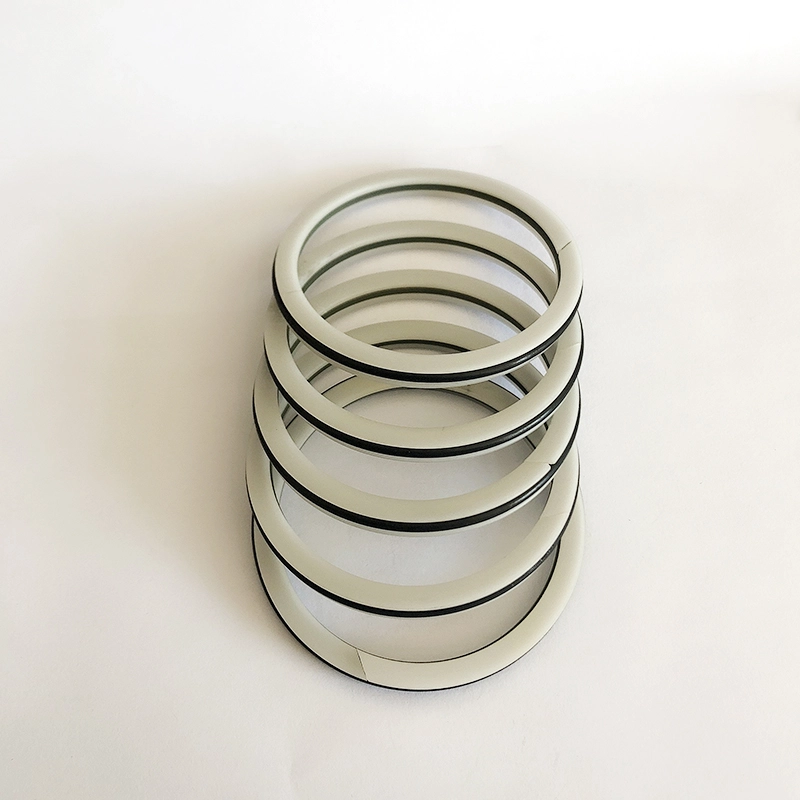

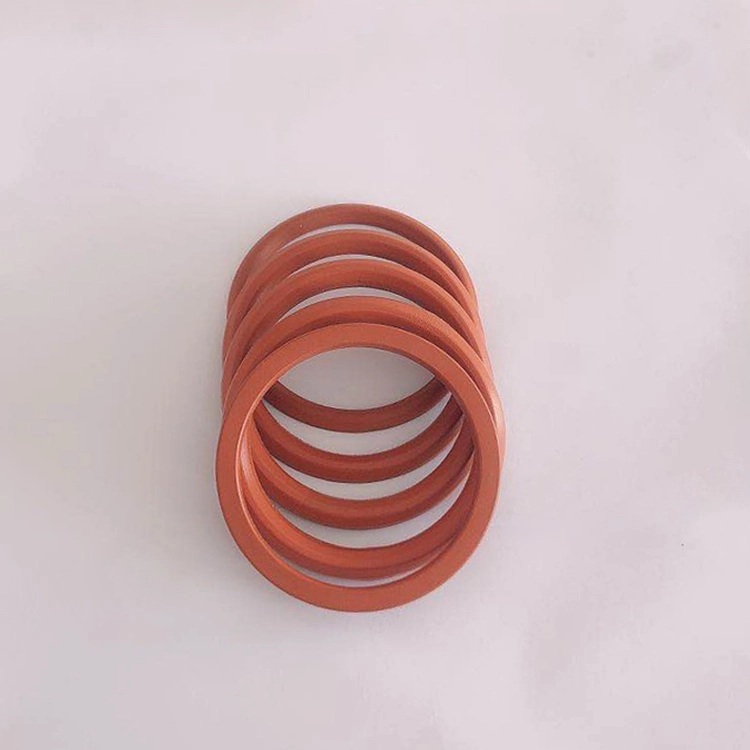

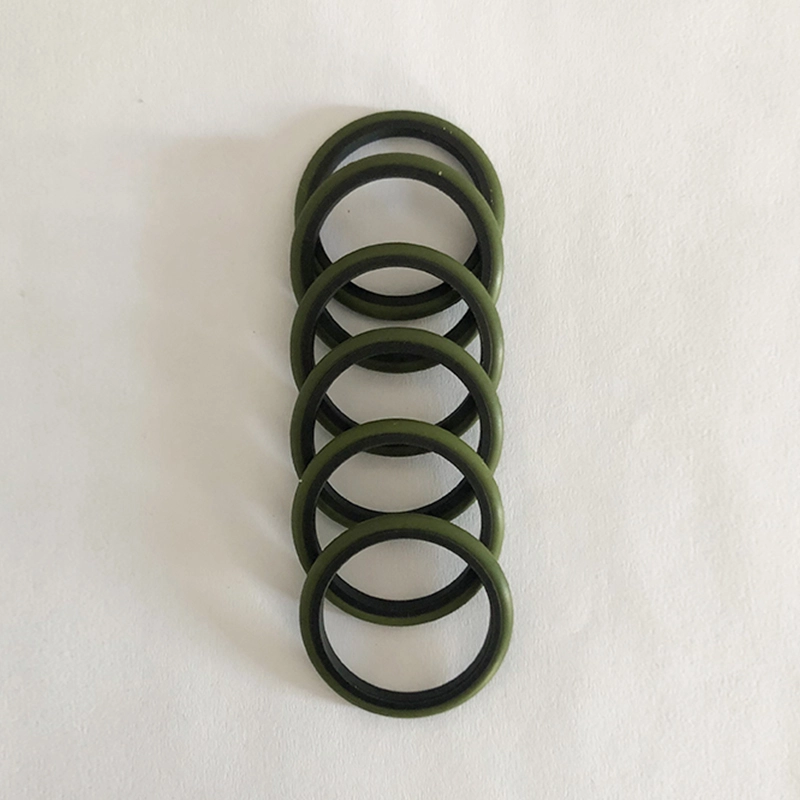

Ruichen Seals تجربه گسترده ای در تولید و توسعه مهر و موم و مواد آب بندی دارد. مهر و موم های میله پیستون هیدرولیک ما شامل انواع مختلفی از مدل های مختلف است. شما می توانید بر اساس اطلاعات دقیق در زیر ، یک انتخاب مناسب را انتخاب کنید ، یا برای دستیابی به یک راه حل آب بندی مناسب تر و سفارشی با ما تماس بگیرید.

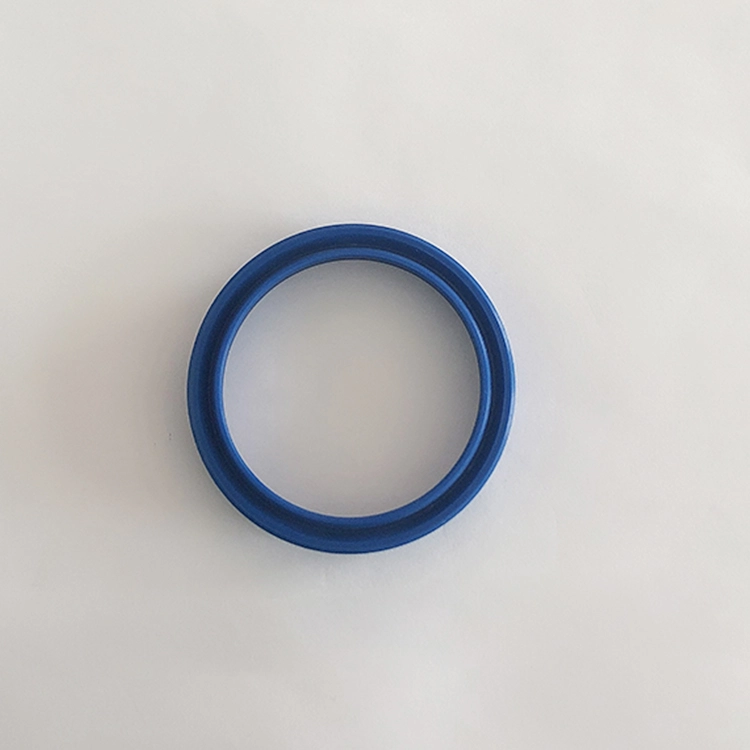

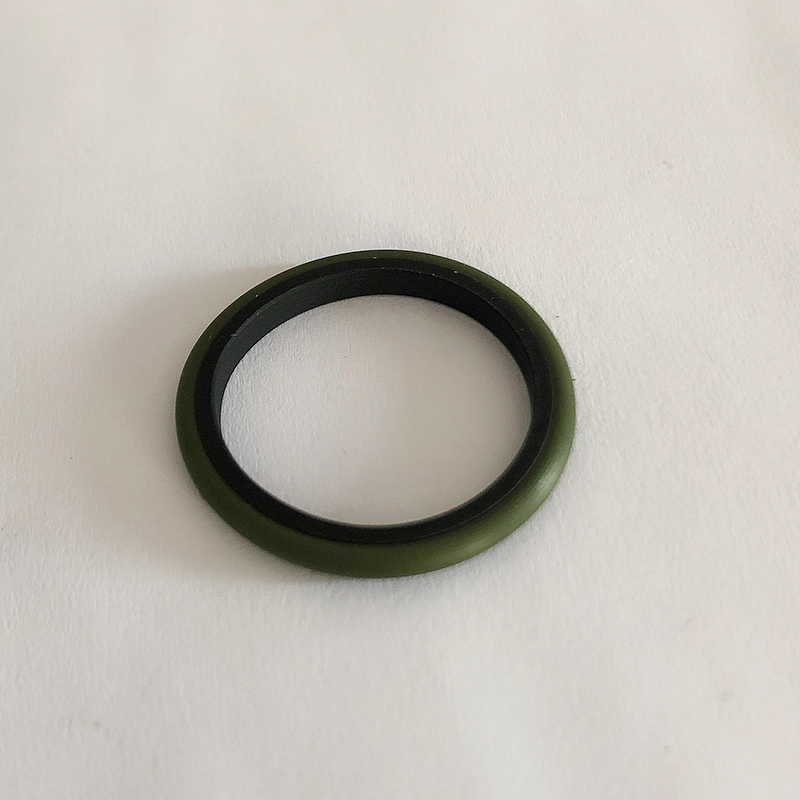

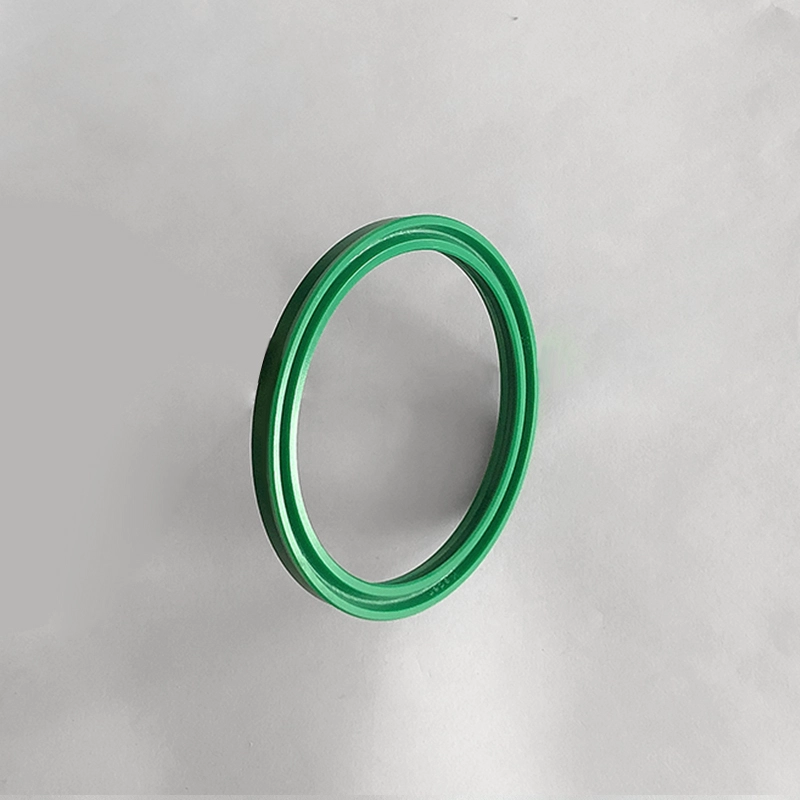

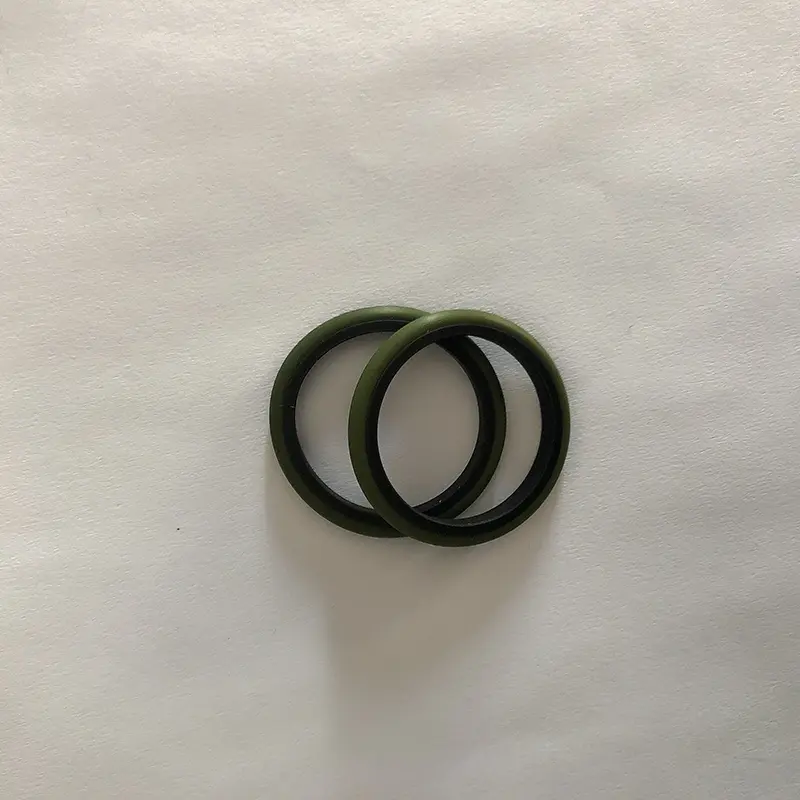

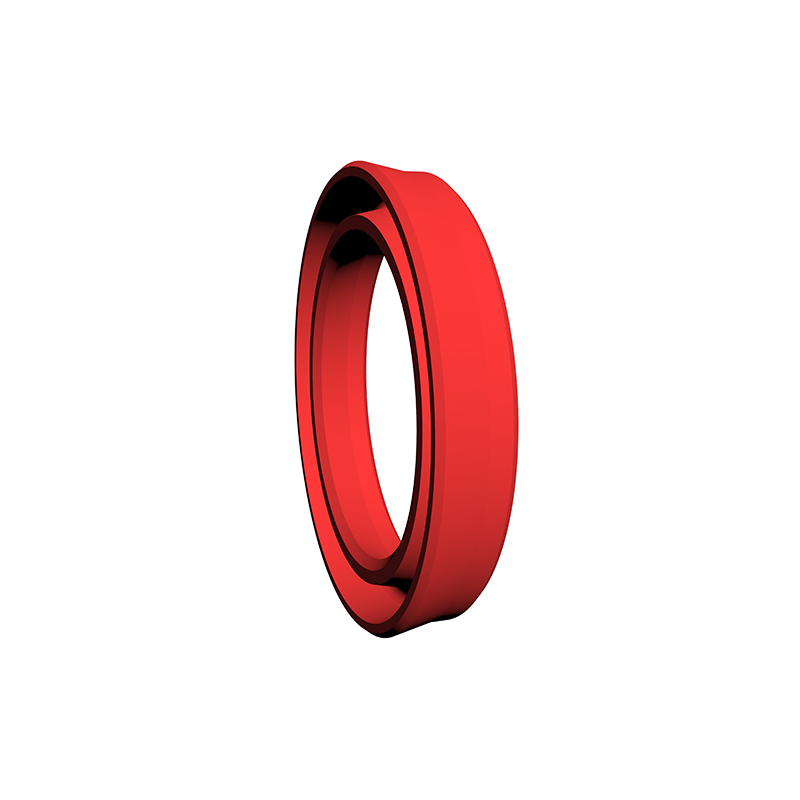

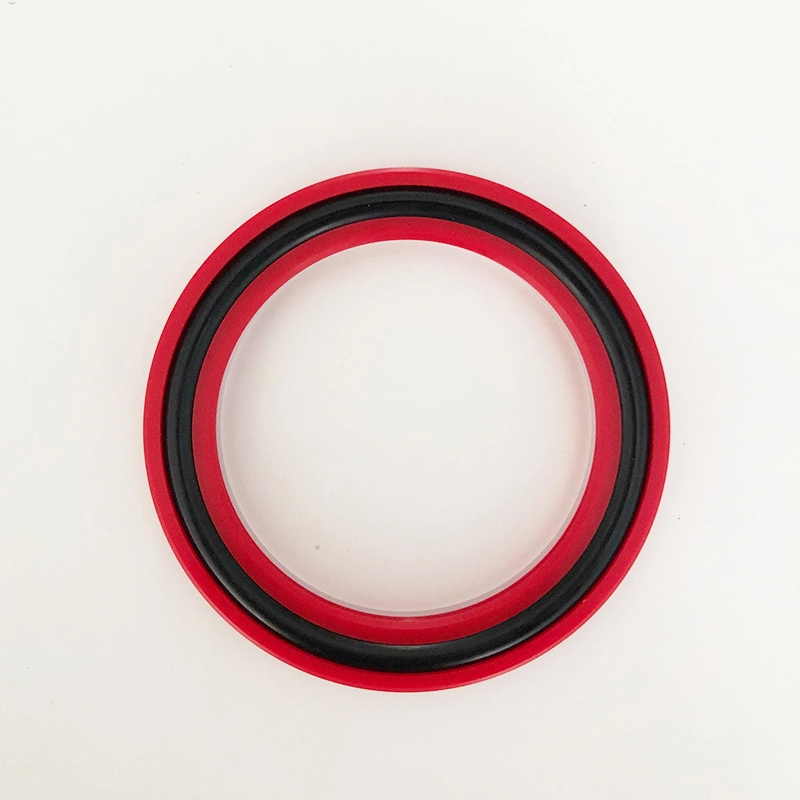

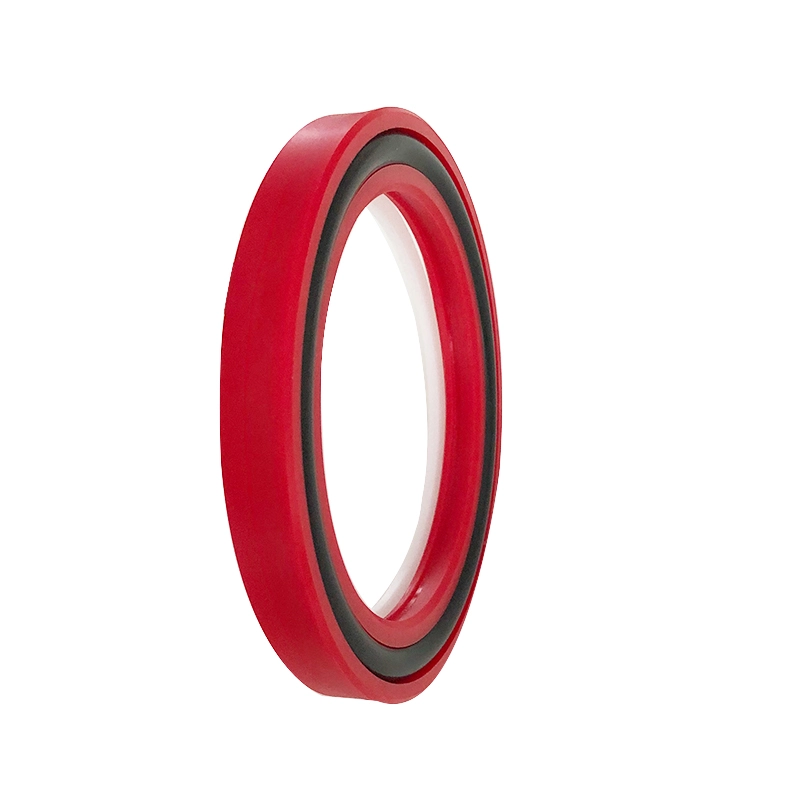

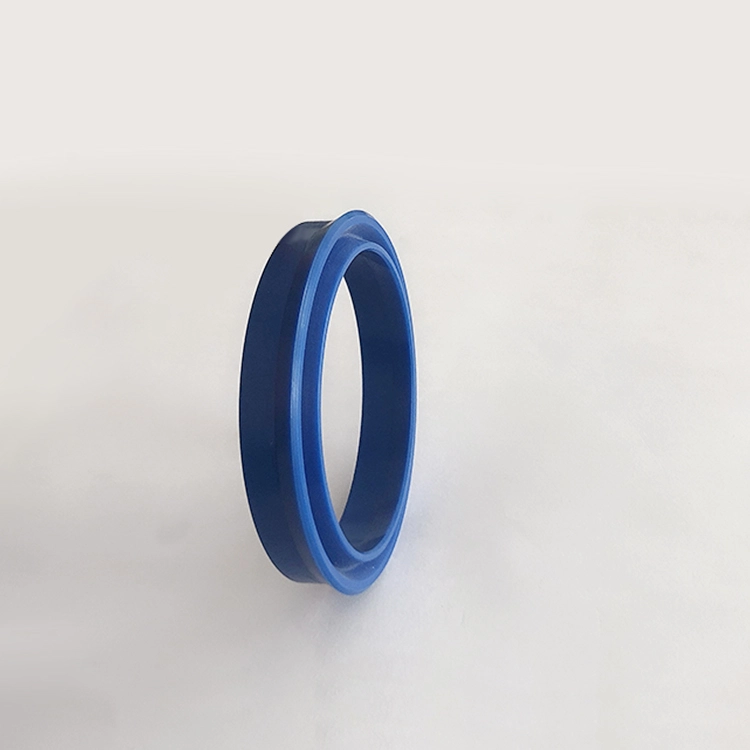

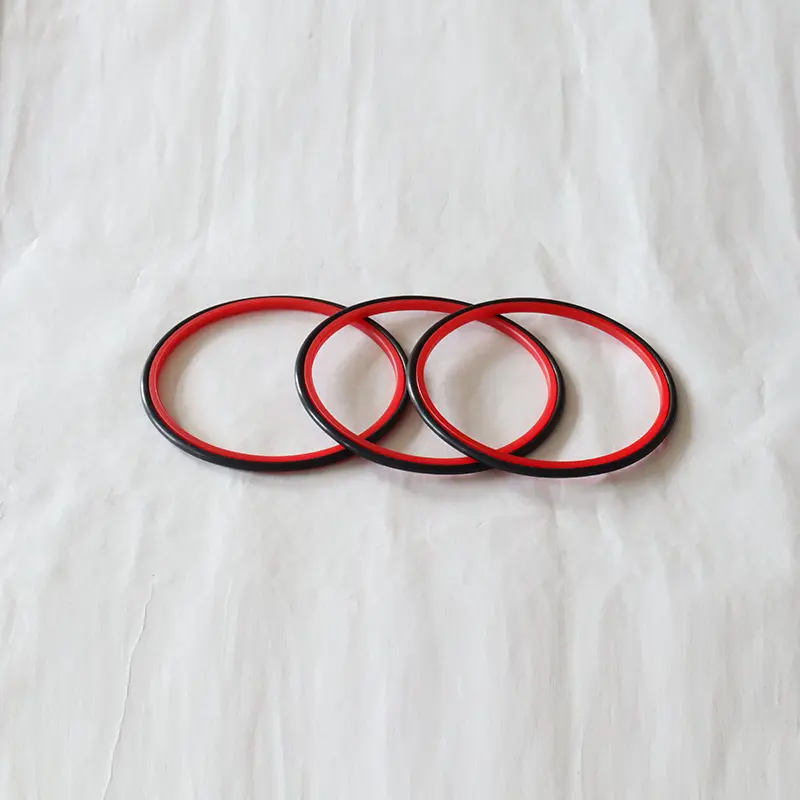

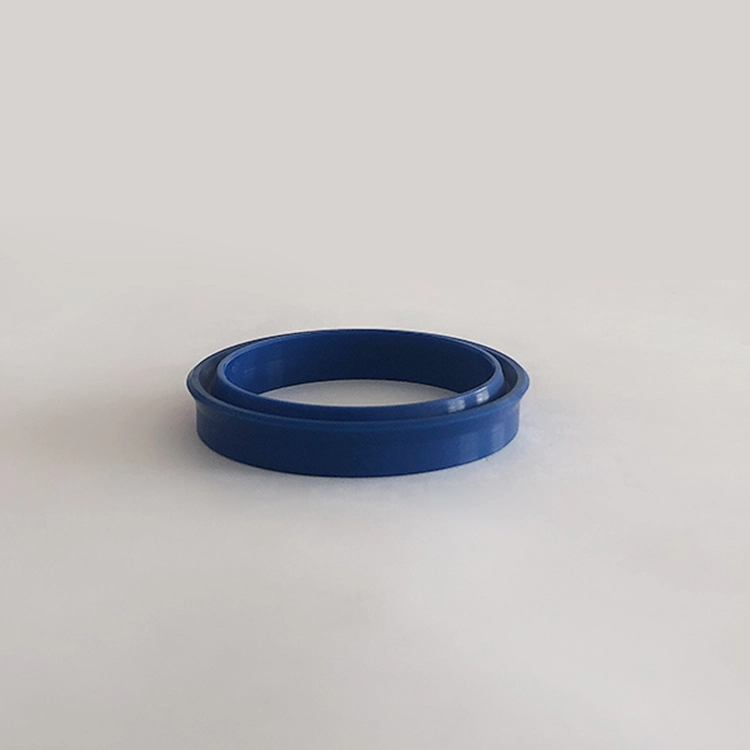

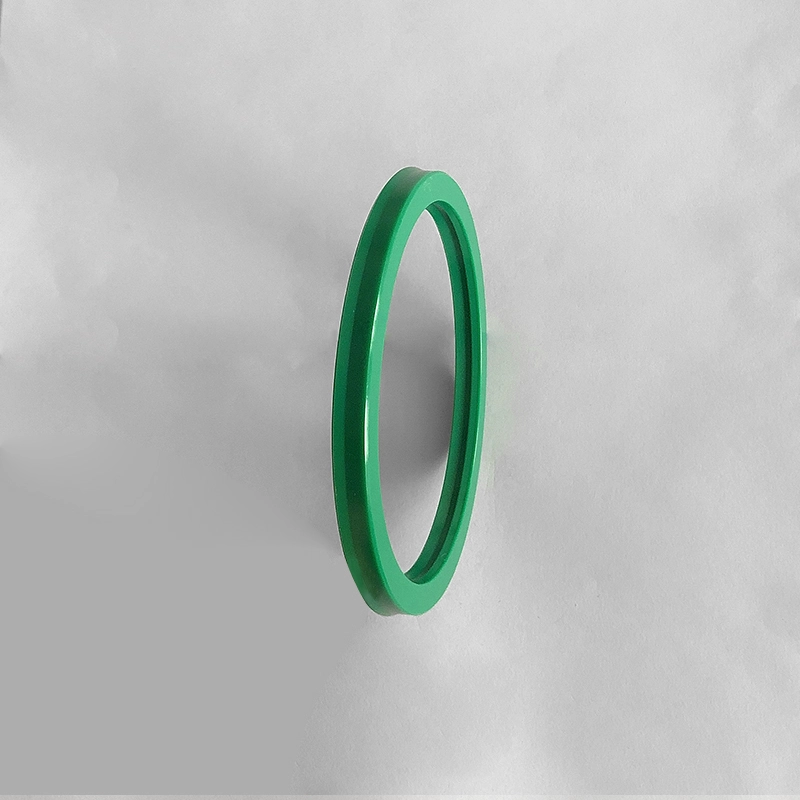

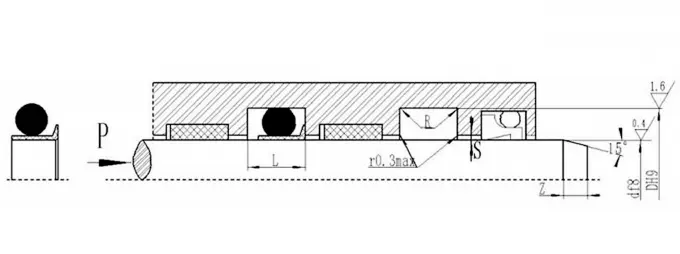

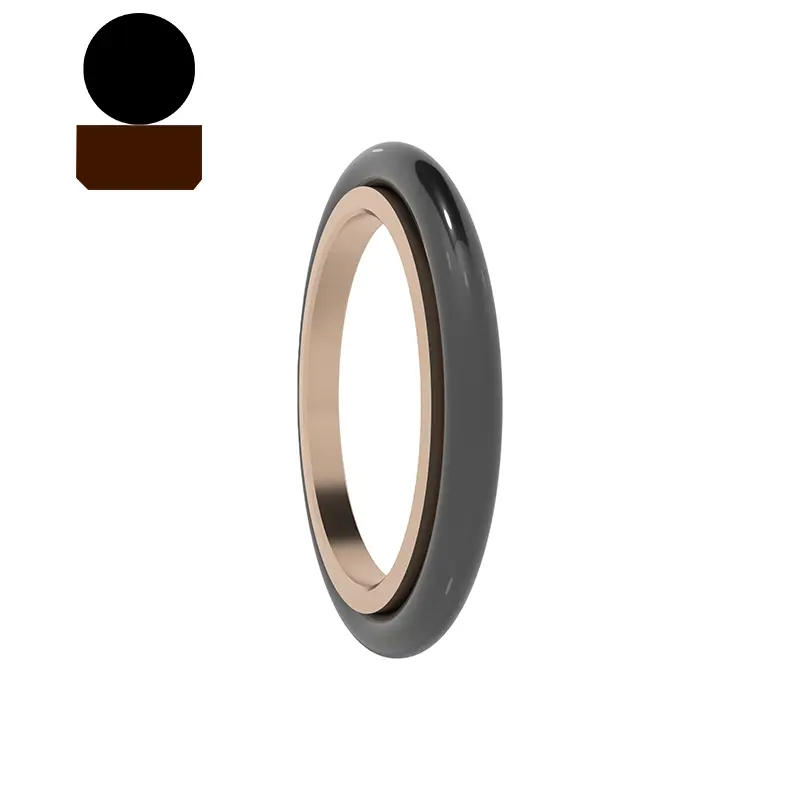

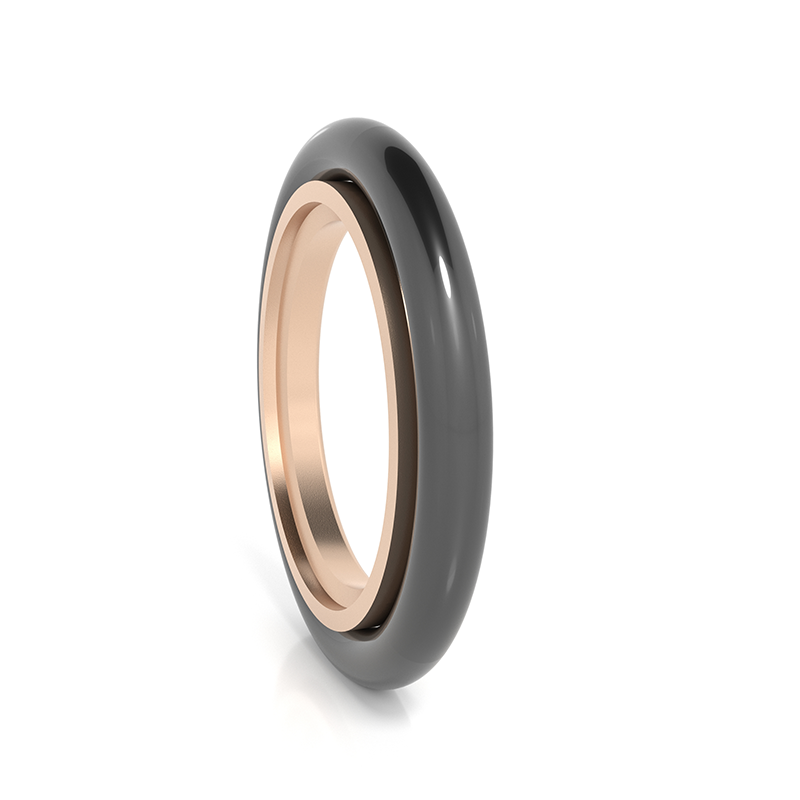

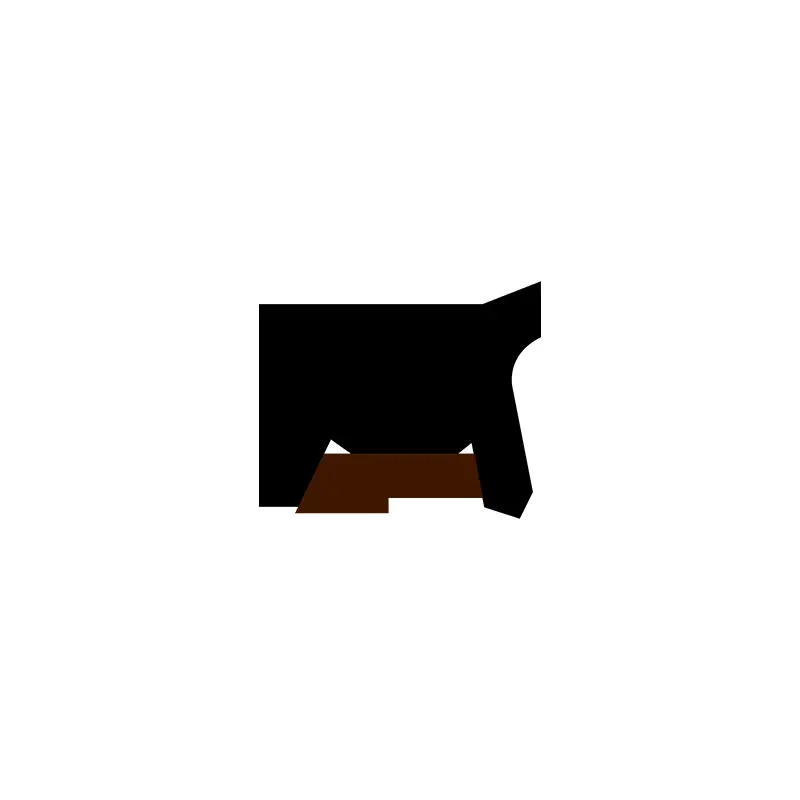

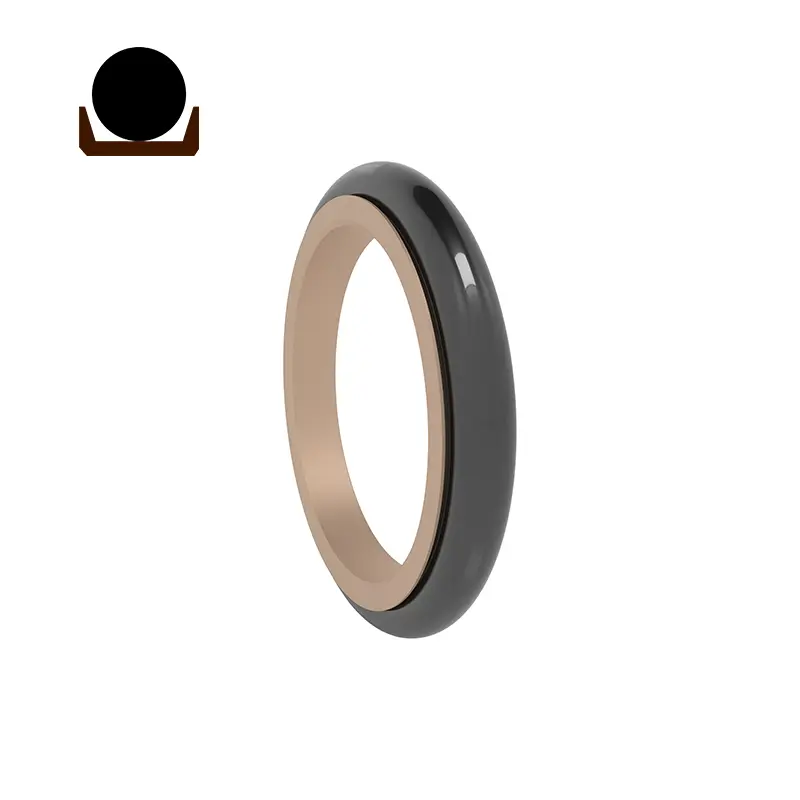

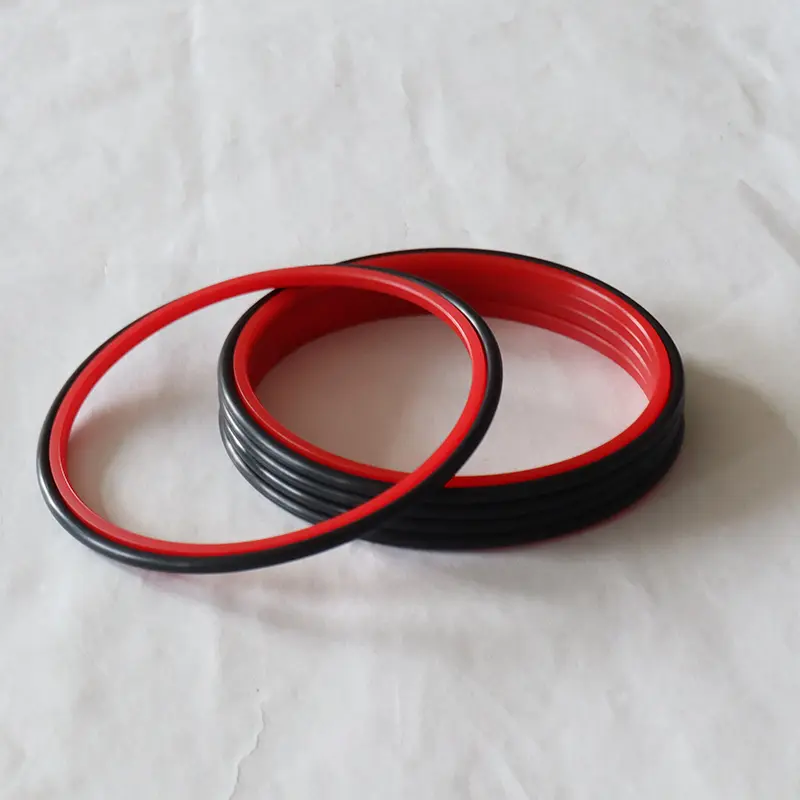

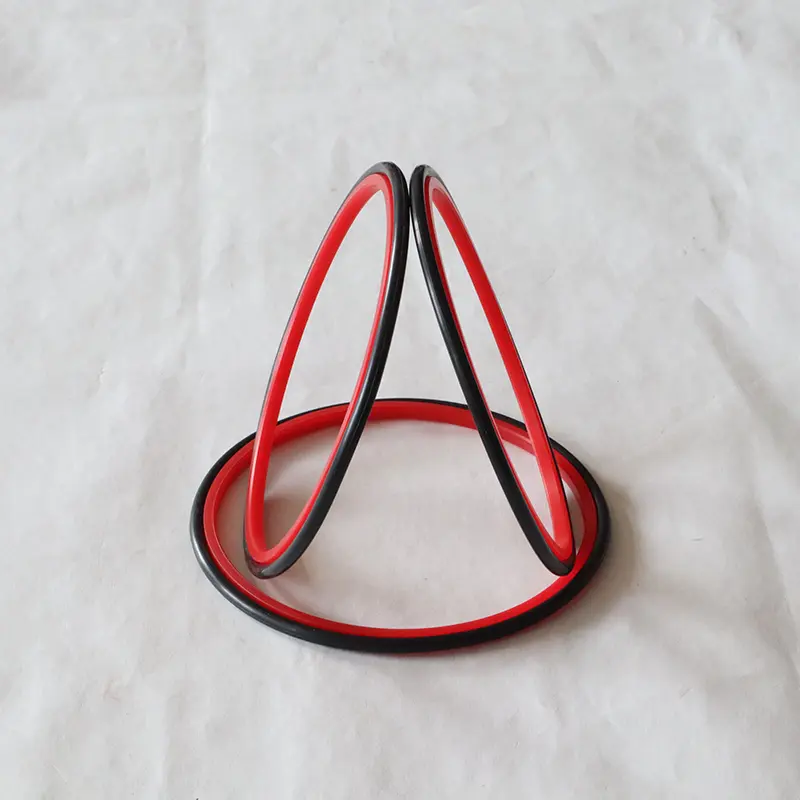

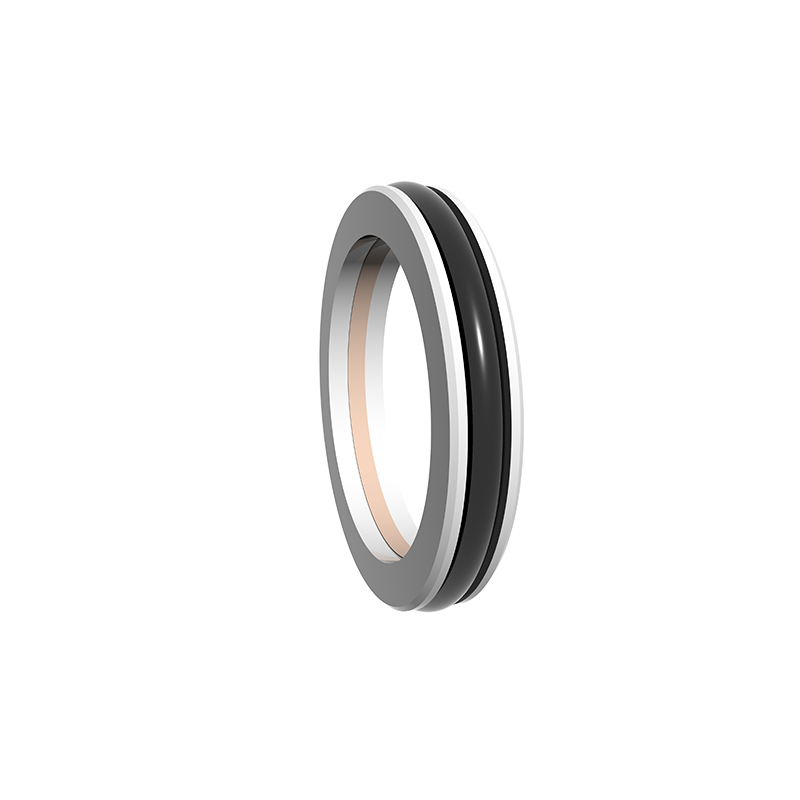

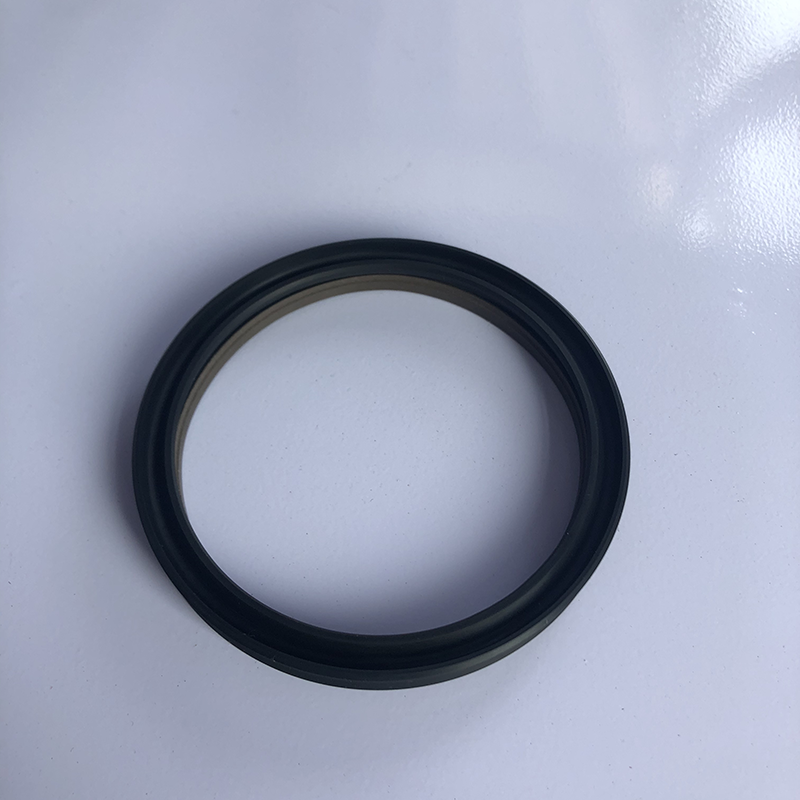

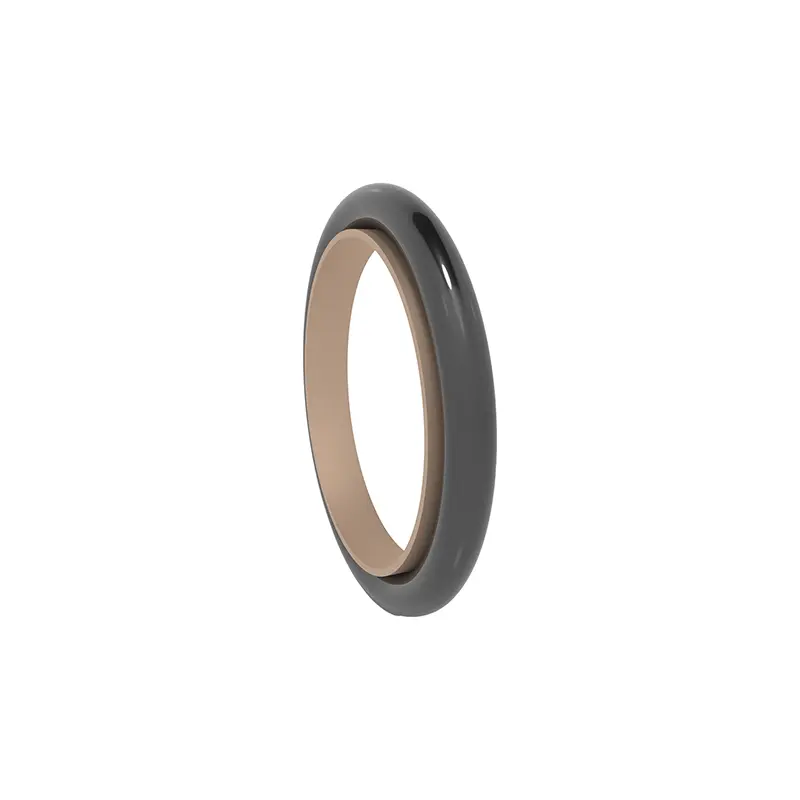

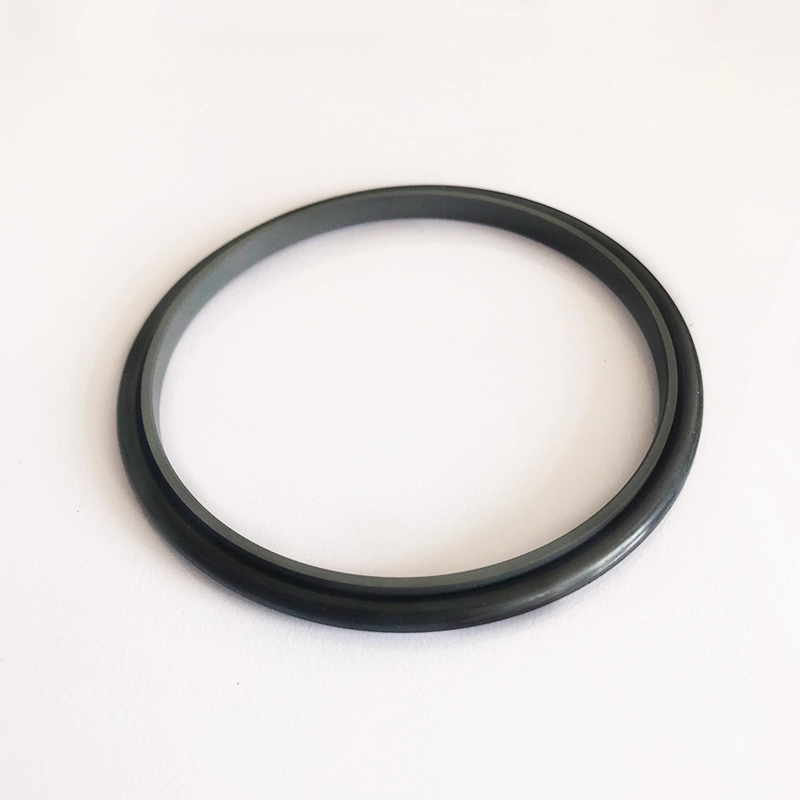

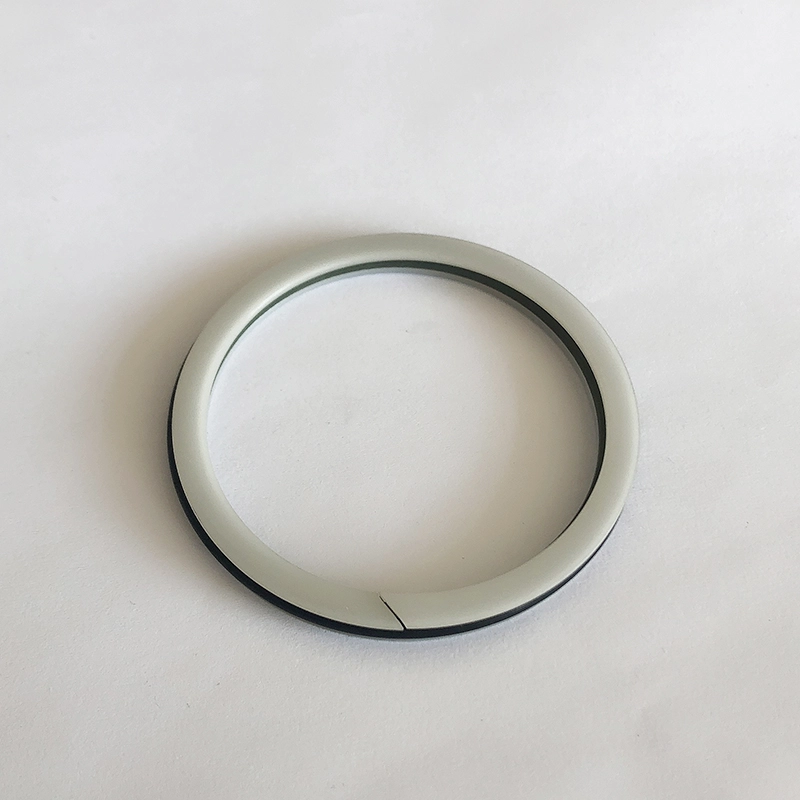

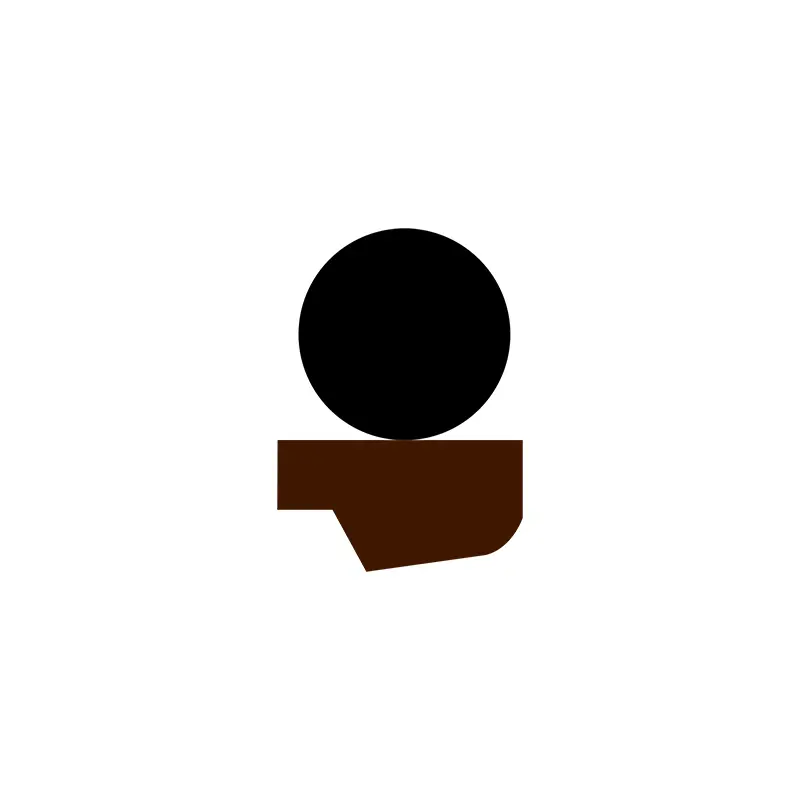

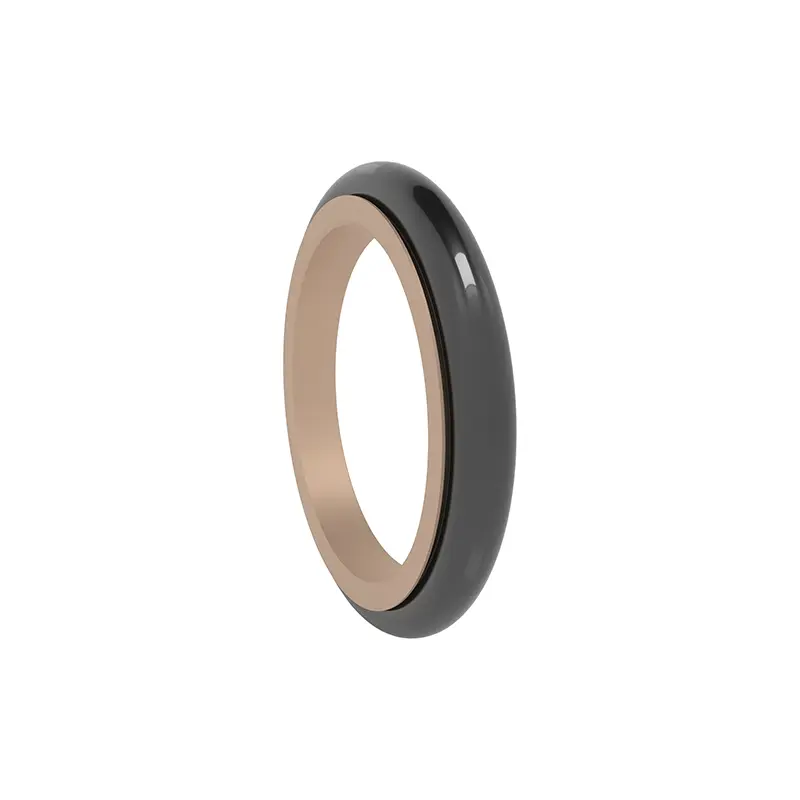

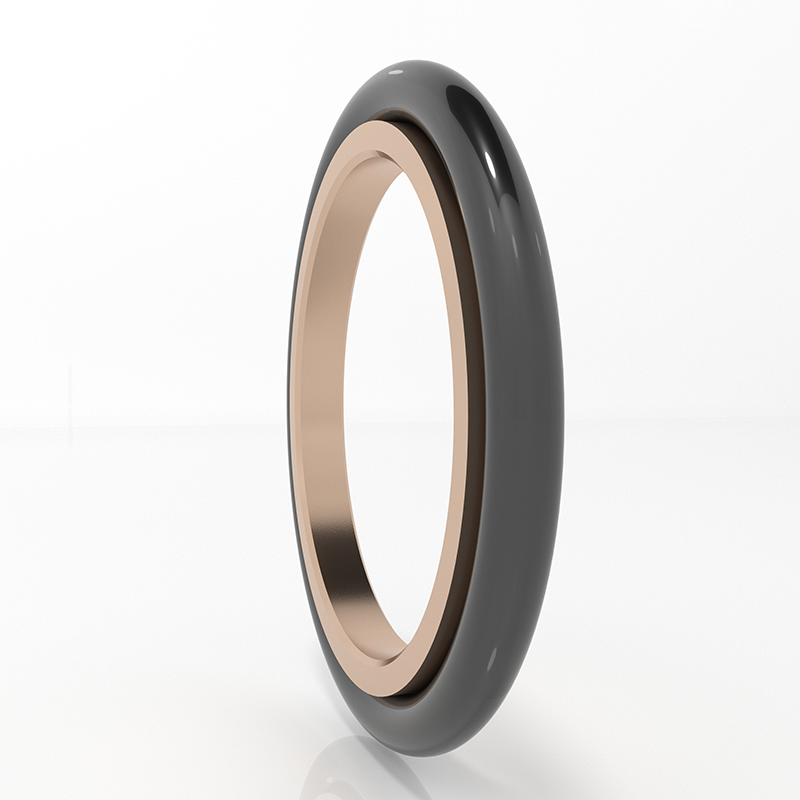

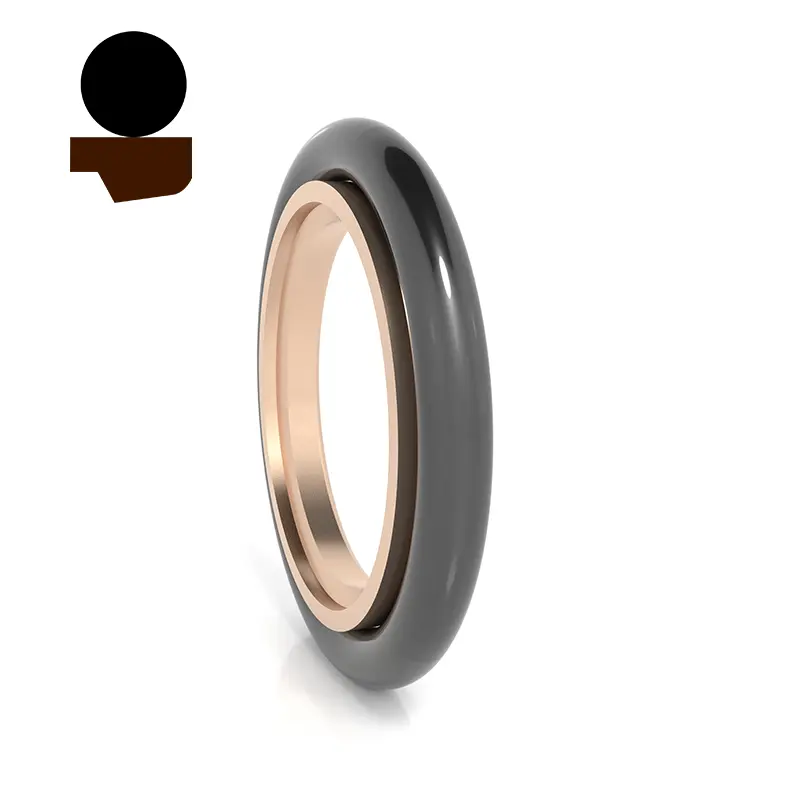

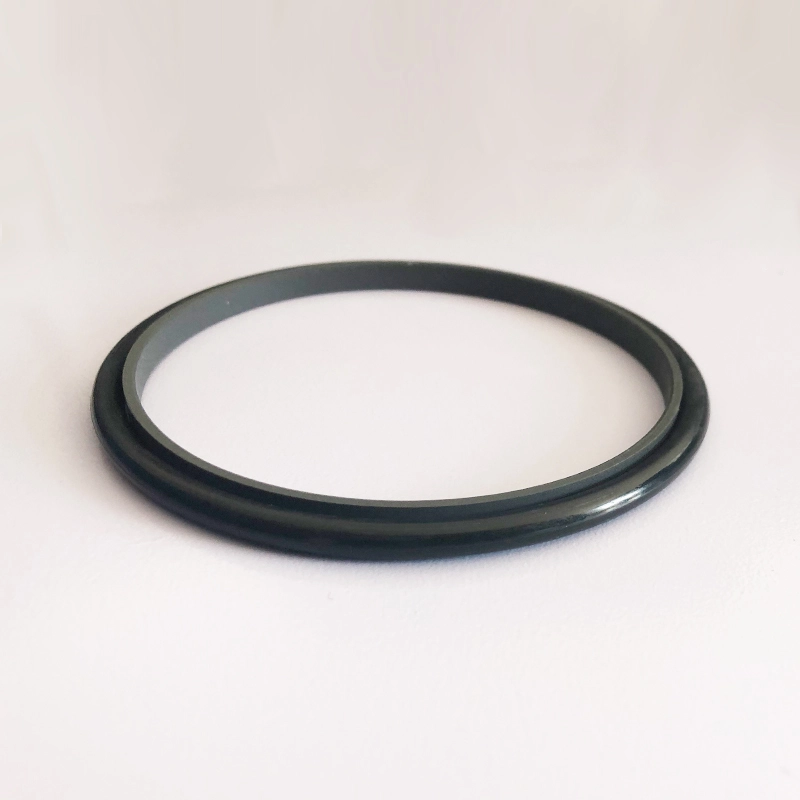

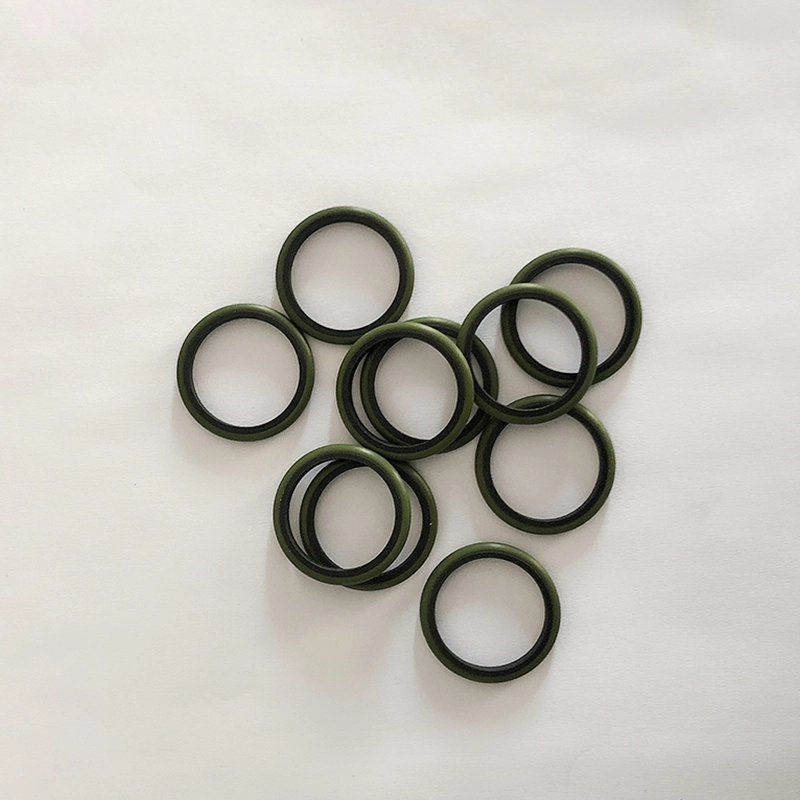

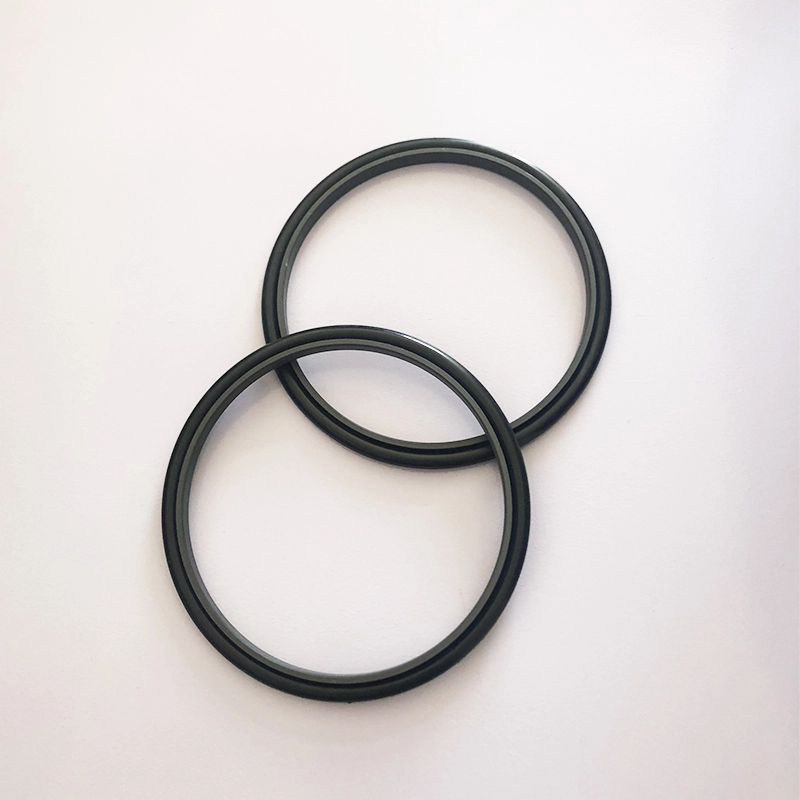

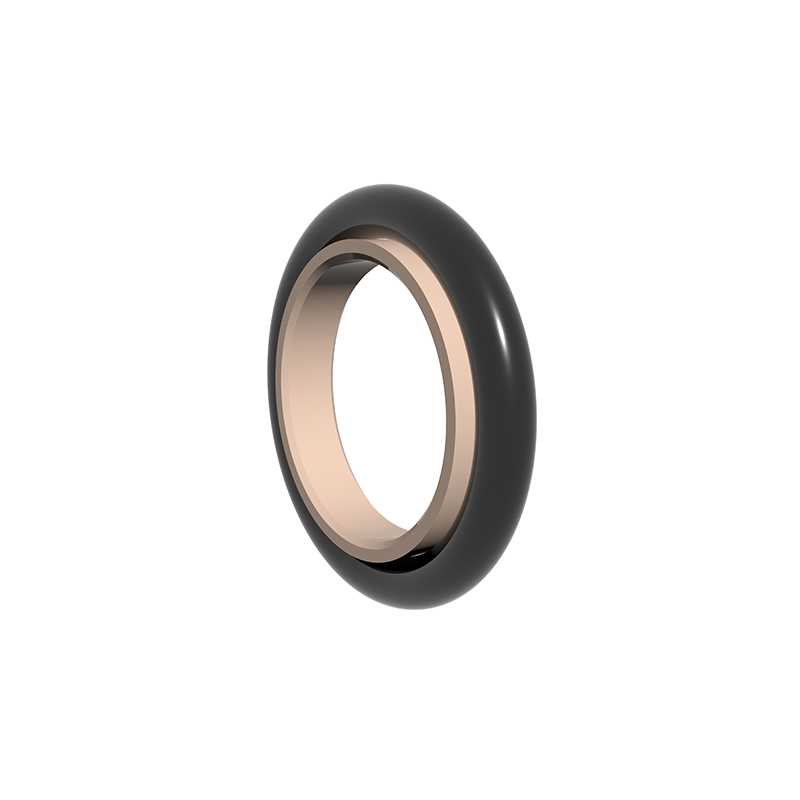

RC11 از یک حلقه مهر و موم پله پله PTFE پر شده و یک حلقه لاستیکی O شکل ، مناسب برای آب بندی فشار یک طرفه حرکتی هیدرولیک تشکیل شده است.

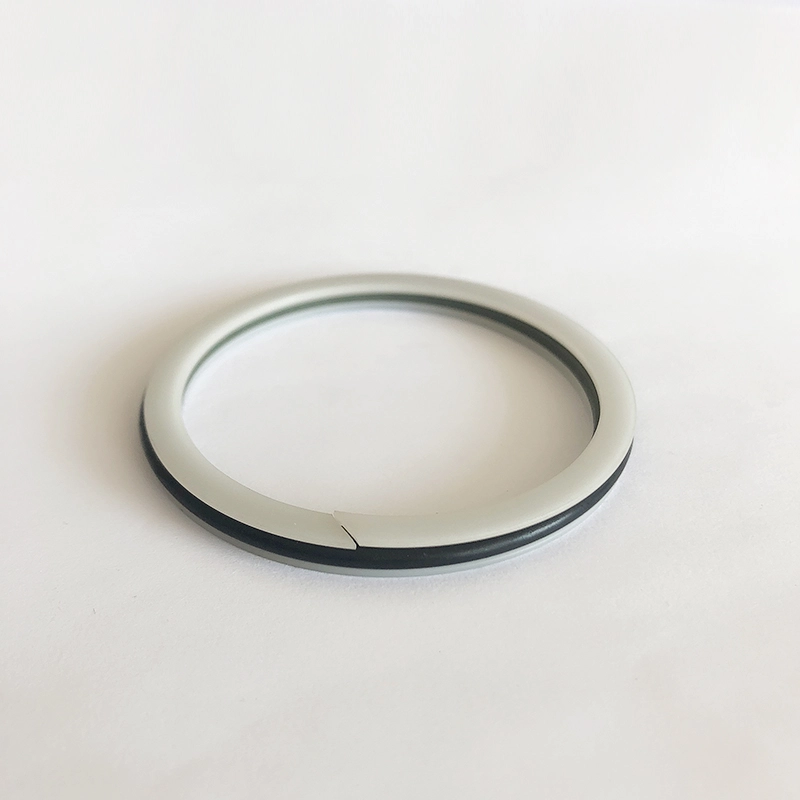

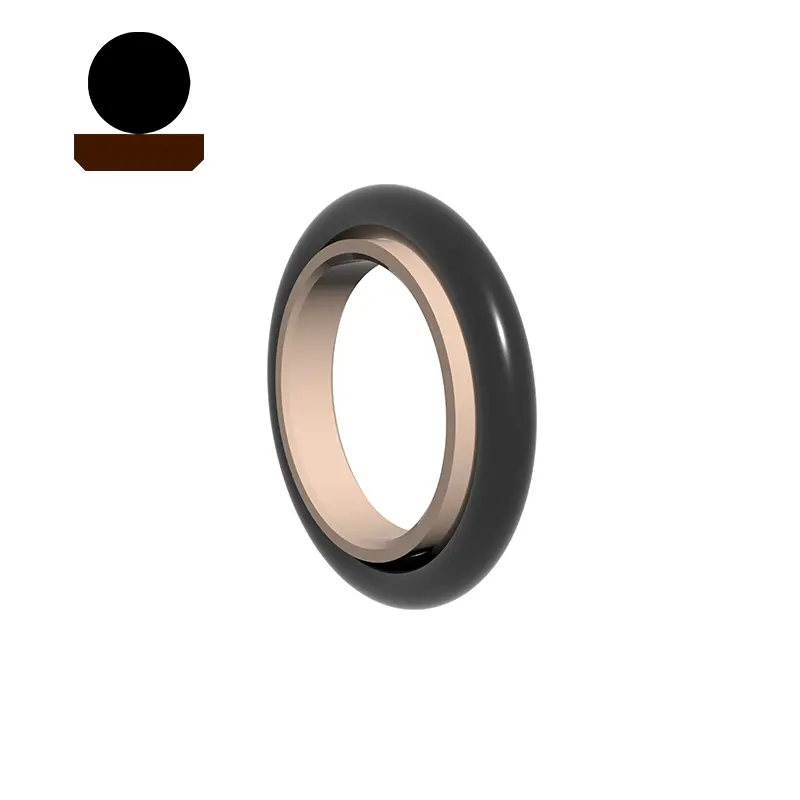

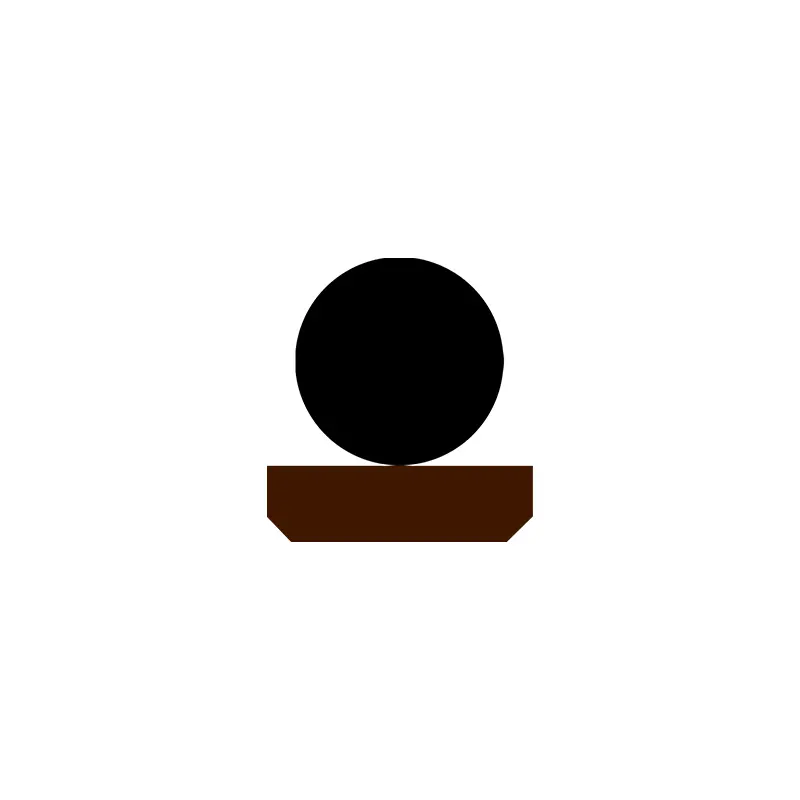

RC11-B از یک حلقه آب بندی مستطیل شکل PTFE پر شده و یک حلقه لاستیکی O شکل ، مناسب برای آب بندی فشار دو طرفه با حرکت مجدد هیدرولیک تشکیل شده است. حلقه O نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. معمولاً در رابطه با حلقه راهنما استفاده می شود. شیارهای تقسیم شده (باز) باید برای قطرهای میله کمتر از 30 میلی متر استفاده شوند. ویژگی ها:
1. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
2. پایداری فشار بسیار بالا تحت فشار و شرایط سخت ؛
3. زندگی بالا ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. می تواند برای آب بندی رسانه های کم ویسکوزیته مانند آب استفاده شود.

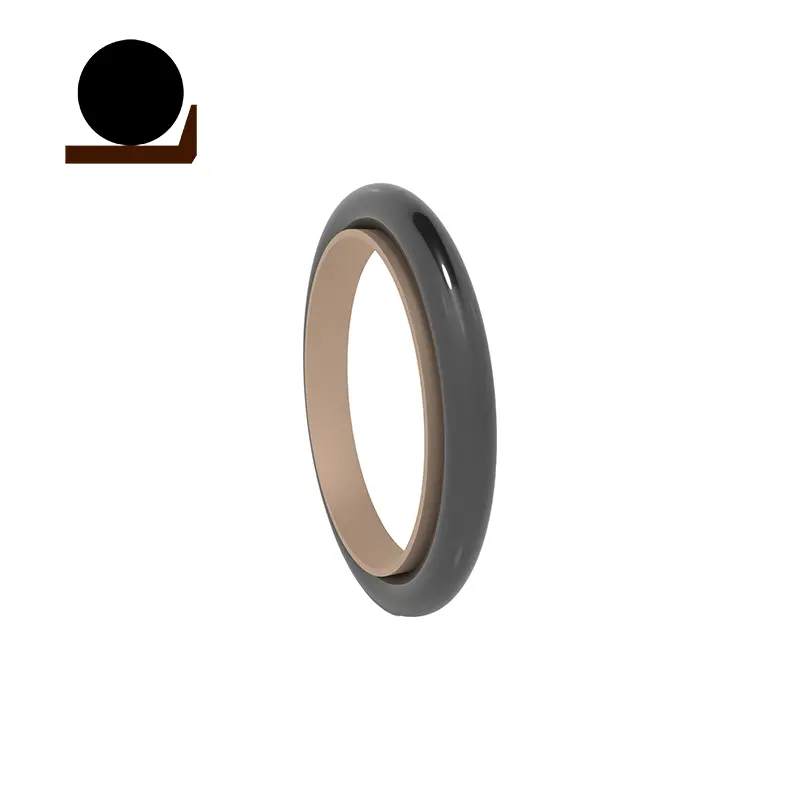

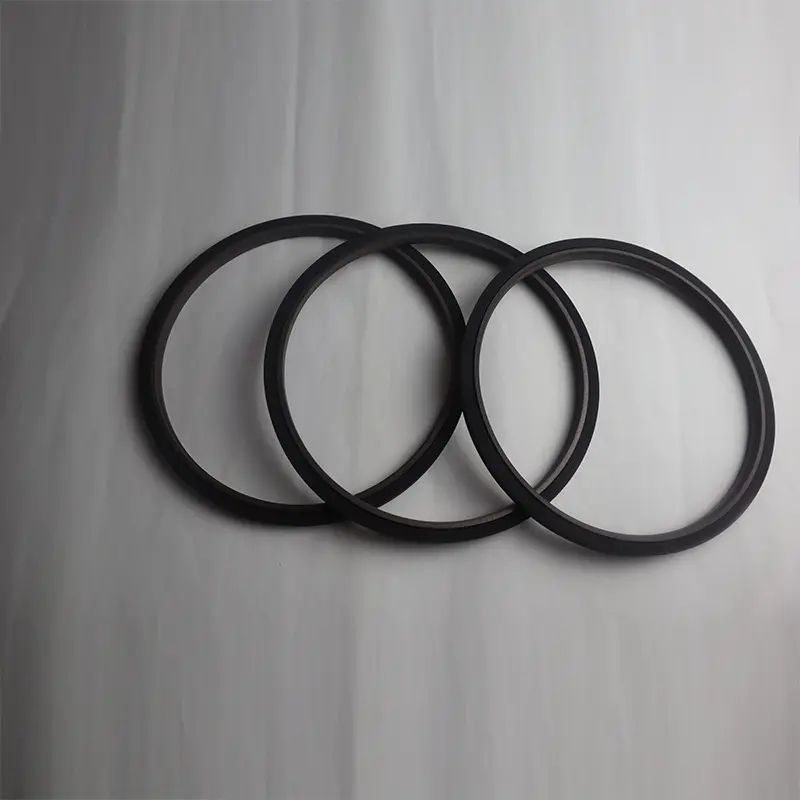

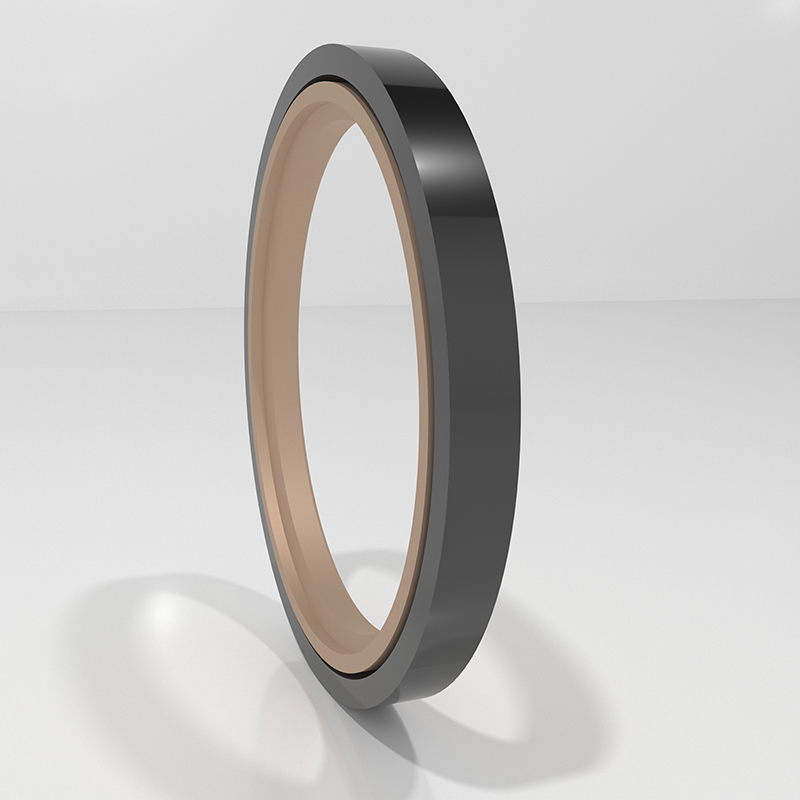

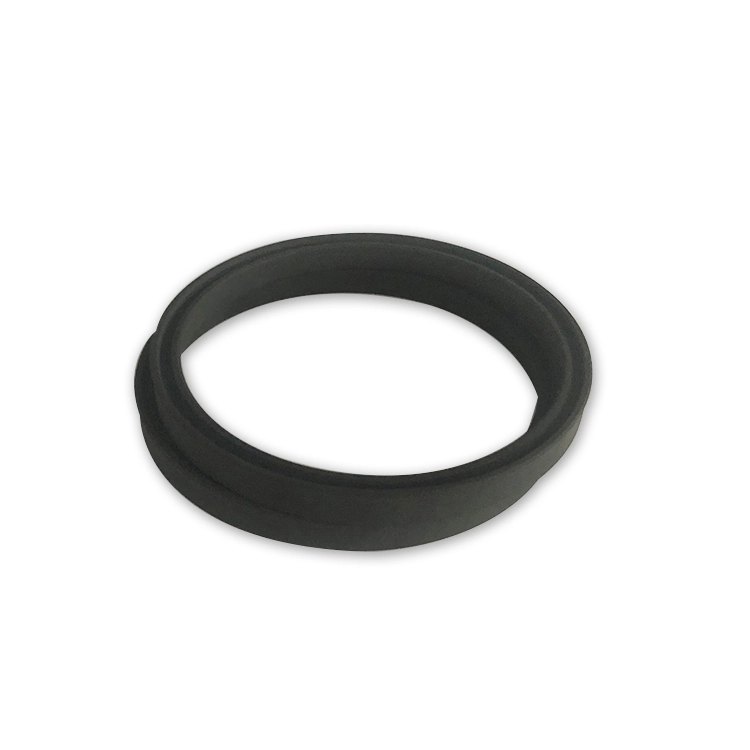

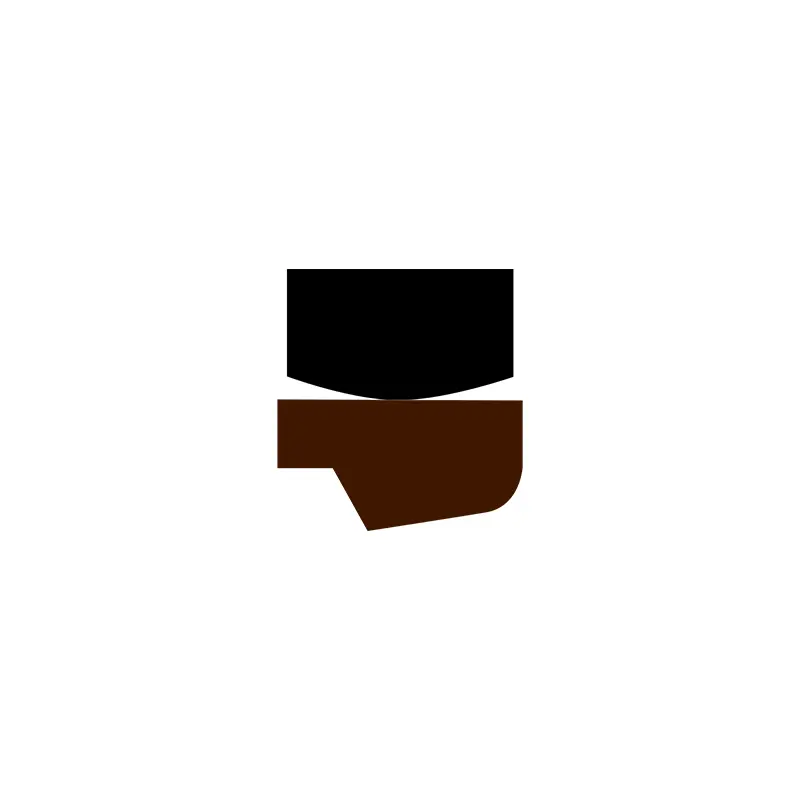

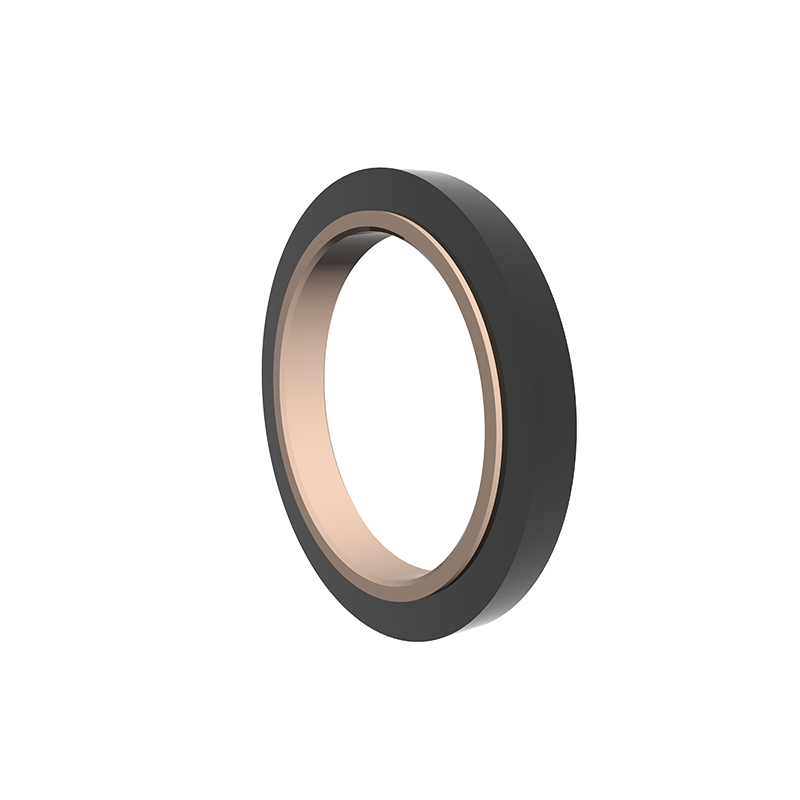

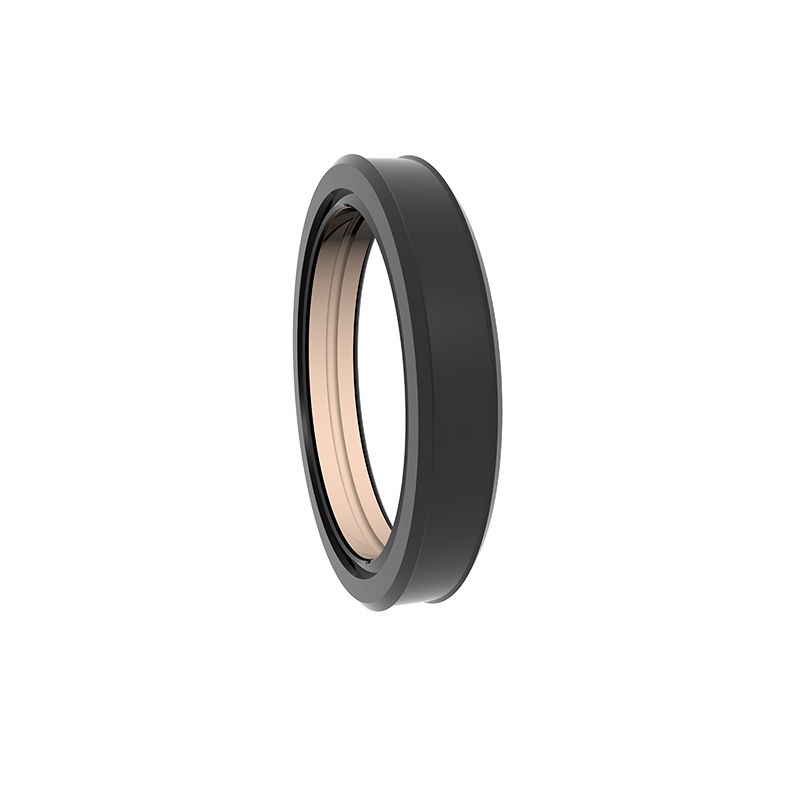

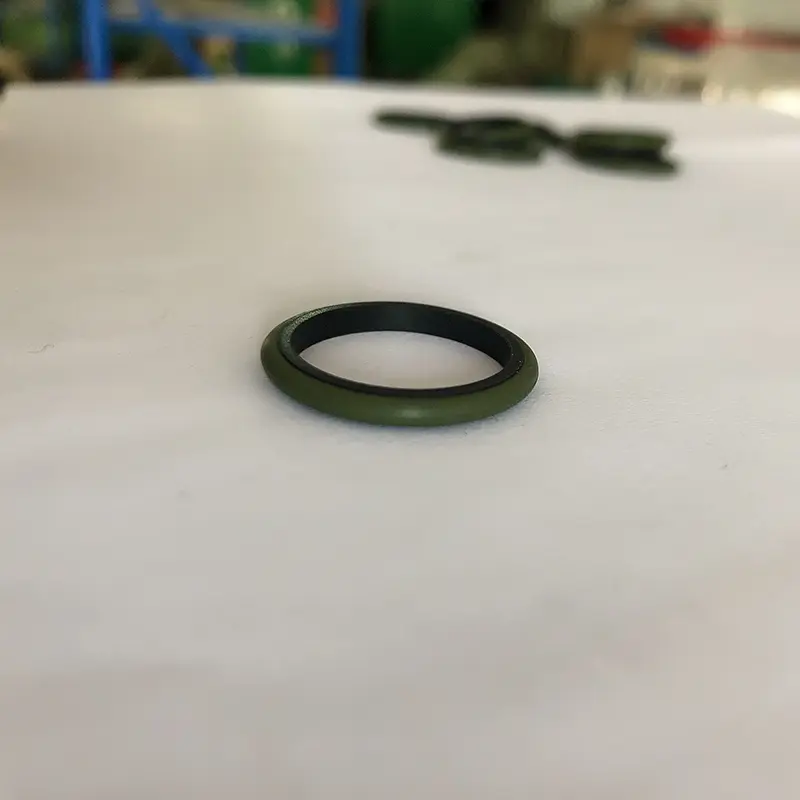

RC12 از یک حلقه مهر و موم پله پله PTFE پر شده و یک حلقه لاستیکی مستطیل شکل ، مناسب برای آب بندی فشار یک طرفه با حرکات متقابل هیدرولیک تشکیل شده است. حلقه مستطیل شکل نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. معمولاً در رابطه با حلقه راهنما استفاده می شود. شیارهای تقسیم شده (باز) باید برای قطرهای میله کمتر از 30 میلی متر استفاده شوند. بیشتر در تجهیزات هیدرولیک سنگین استفاده می شود.
ویژگی ها:
1. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
2. پایداری فشار بسیار بالا تحت فشار و شرایط سخت ؛
3. زندگی بالا ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. می تواند برای آب بندی رسانه های کم ویسکوزیته مانند آب استفاده شود.

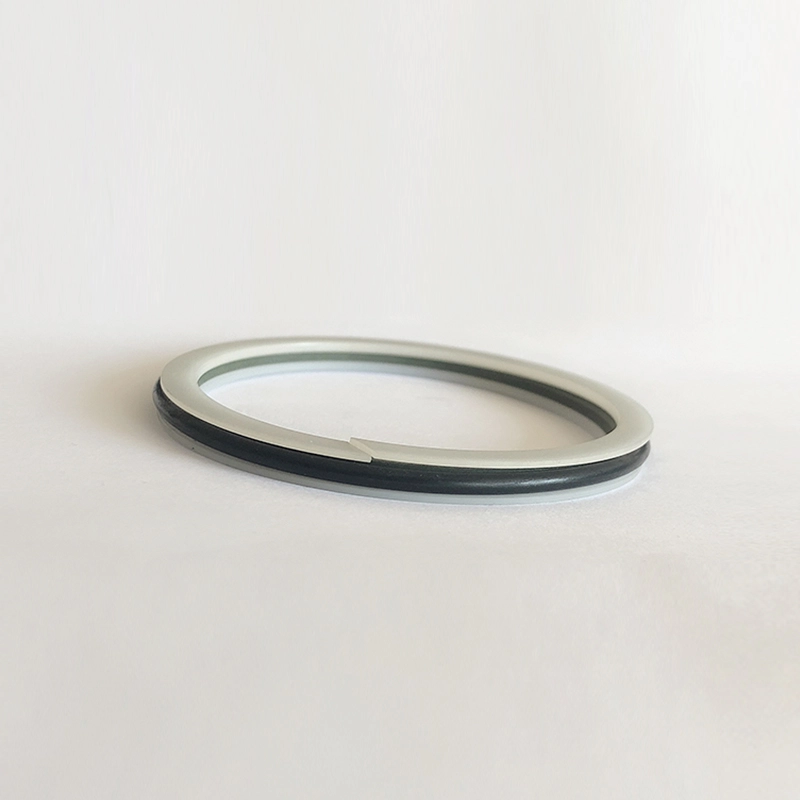

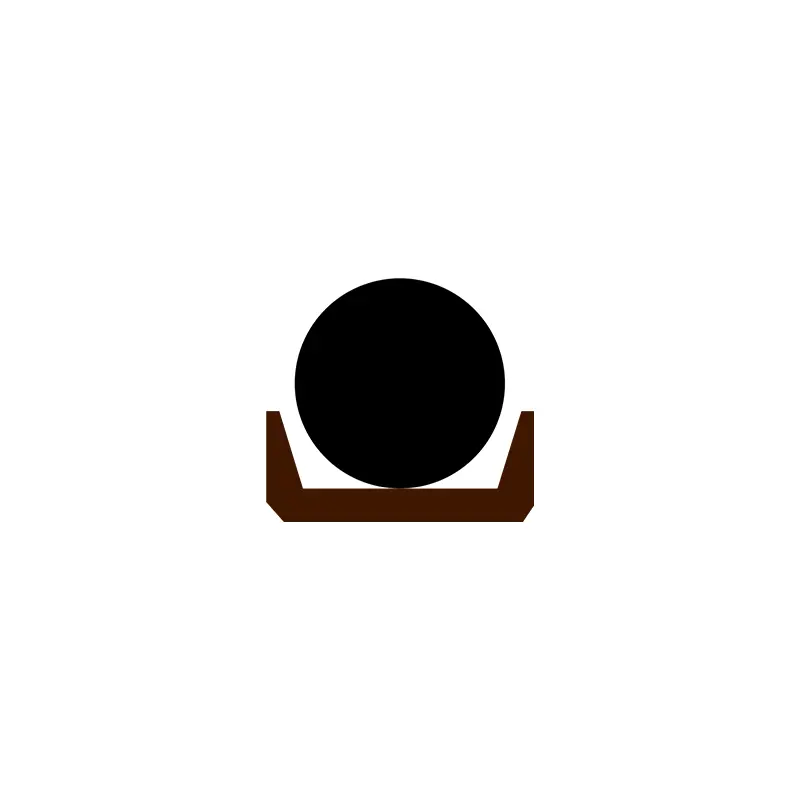

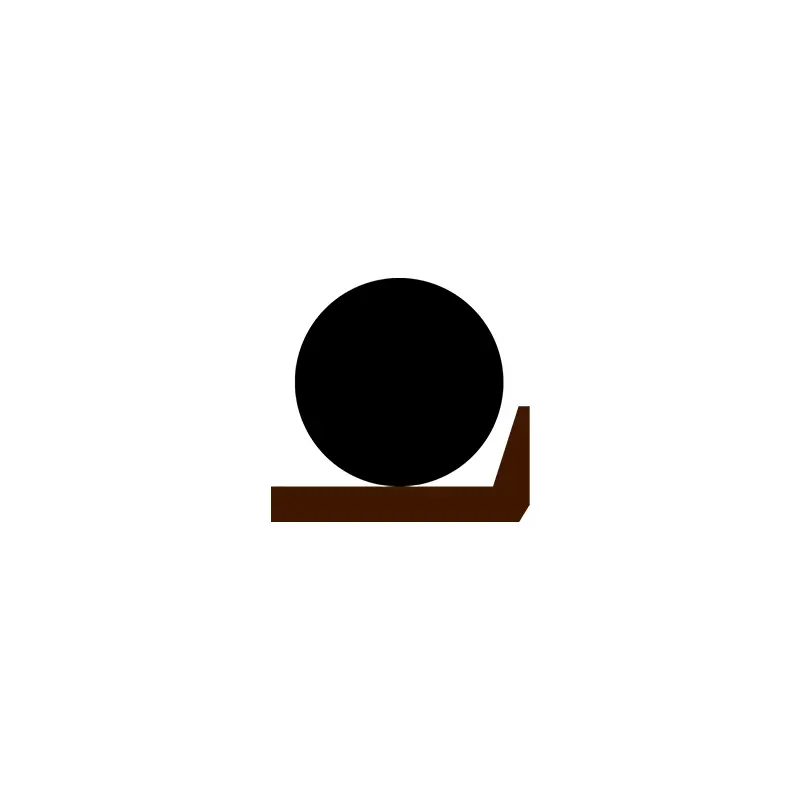

SPNC/RC13 از یک حلقه آب بندی به شکل PTFE به شکل و یک حلقه لاستیکی O شکل تشکیل شده است که برای آب بندی فشار دو طرفه با حرکات متقابل هیدرولیک و پنوماتیک مناسب است. حلقه O شکل نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. حلقه آب بندی یک طراحی لب نازک را اتخاذ می کند ، که توانایی جبران خسارت خوبی دارد ، بنابراین عملکرد آب بندی خوب است و می تواند در شیار حلقه GB12350 نصب شود. شیارهای تقسیم شده (باز) باید برای قطرهای میله کمتر از 30 میلی متر استفاده شوند. ویژگی ها:
1. می توان از آن برای هیدرولیک و پنوماتیک استفاده کرد و می تواند برای آب بندی فشار دو طرفه مورد استفاده قرار گیرد.
2. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر و بدون خزنده.
طول عمر طولانی ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. فضای ساختاری کوچک ، نصب و نگهداری آسان ؛
RC14 از یک حلقه آب بندی مثلثی PTFE و یک حلقه لاستیکی O شکل تشکیل شده است که برای آب بندی فشار یک طرفه هیدرولیک و پنوماتیک مناسب است. حلقه O نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. از آنجا که حلقه آب بندی طراحی لب نازک را اتخاذ می کند ، توانایی جبران خسارت پیگیری بهتر است ، بنابراین عملکرد آب بندی خوب است. شیار تقسیم (باز) باید برای قطر میله کمتر از 30 میلی متر استفاده شود. ویژگی ها:
1. می توان از آن برای هیدرولیک و پنوماتیک استفاده کرد.
2 اصطکاک کم ، مقاومت در برابر شروع کوچک ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزیدن.
طول عمر طولانی ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. فضای ساختاری کوچک ، نصب و نگهداری آسان ؛

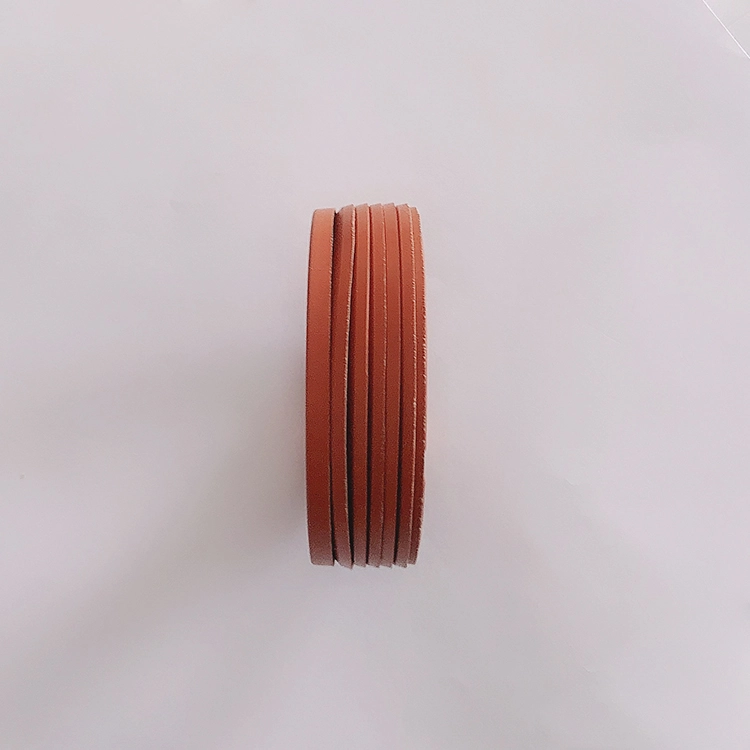

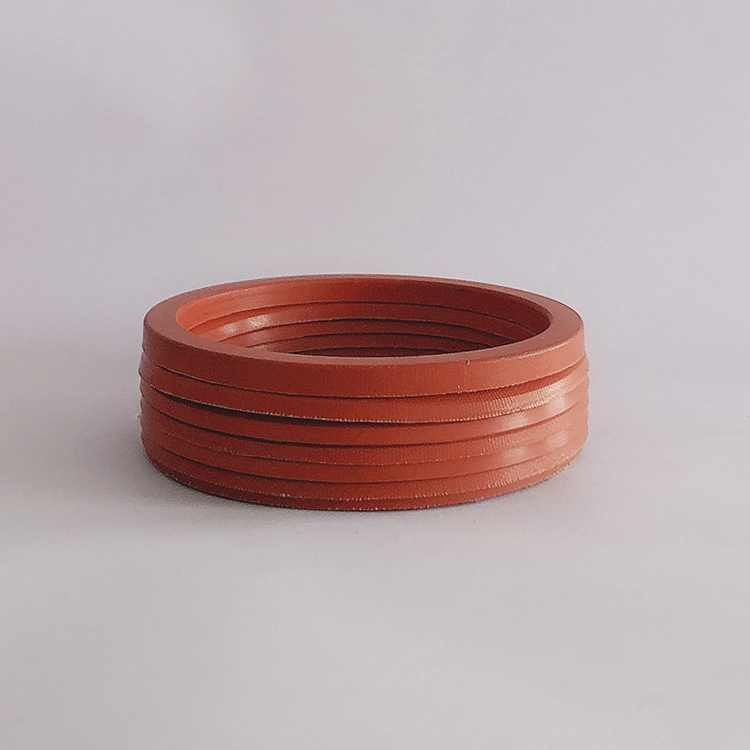

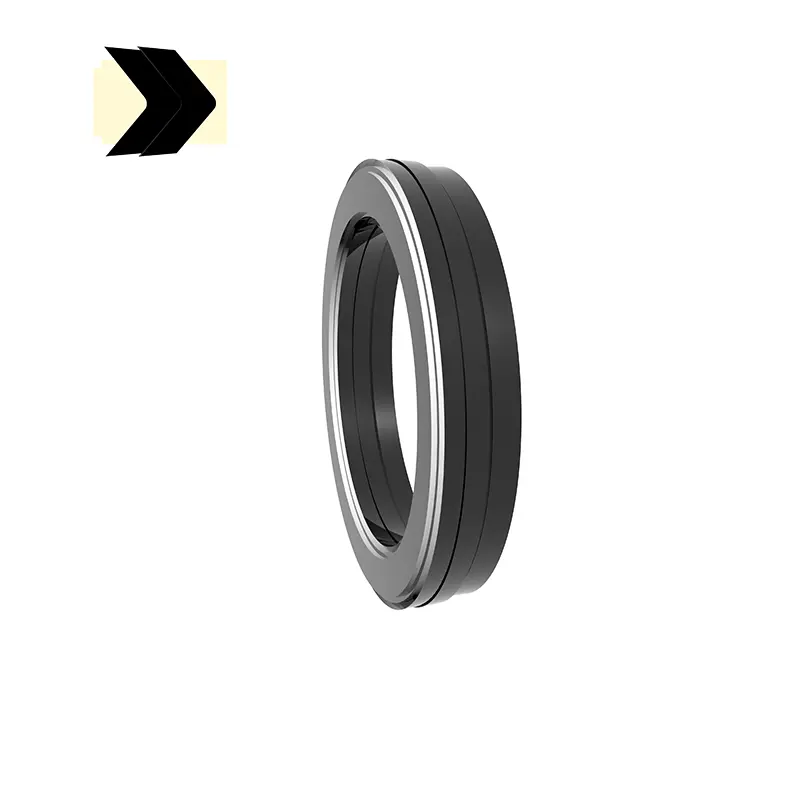

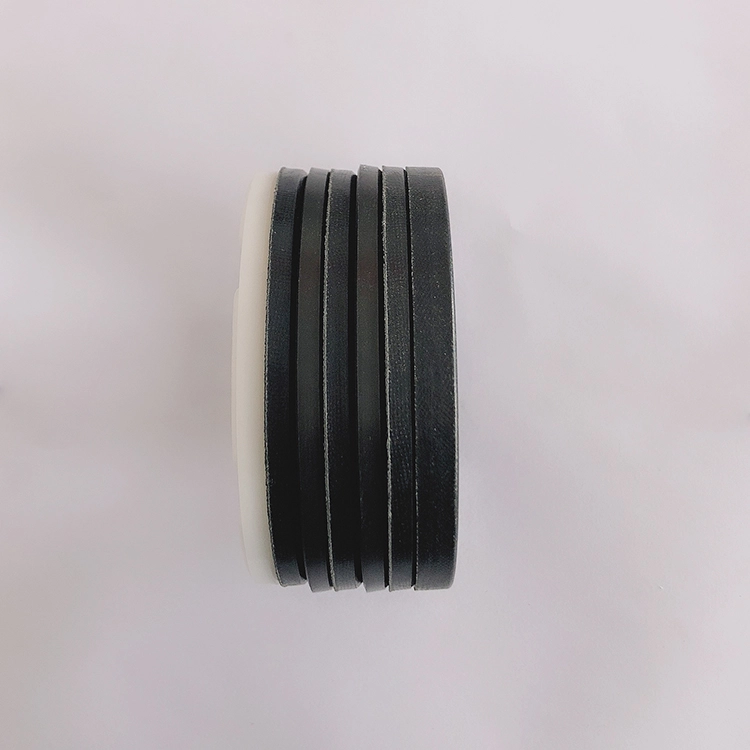

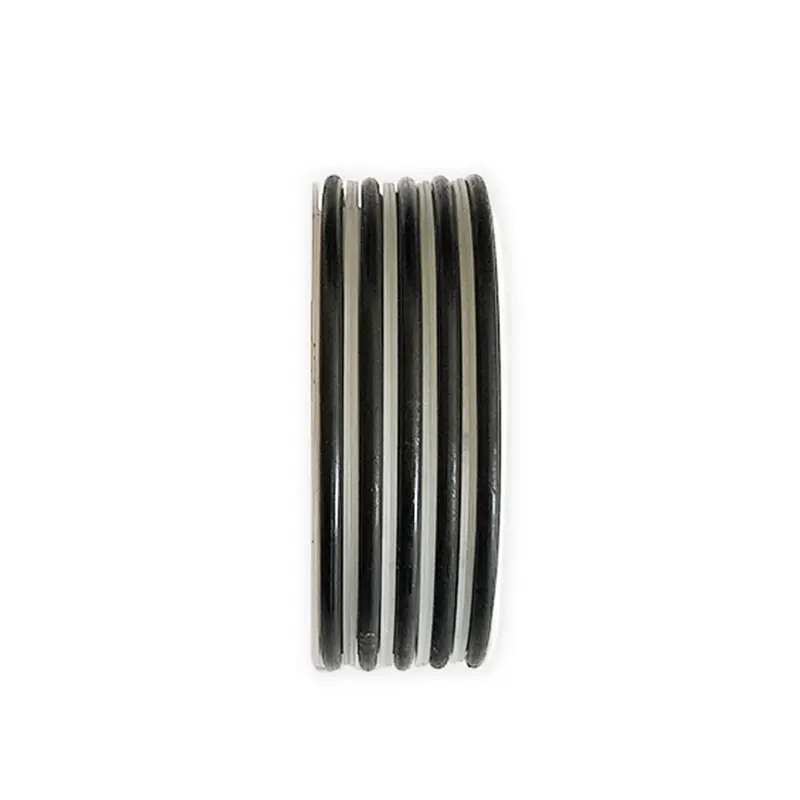

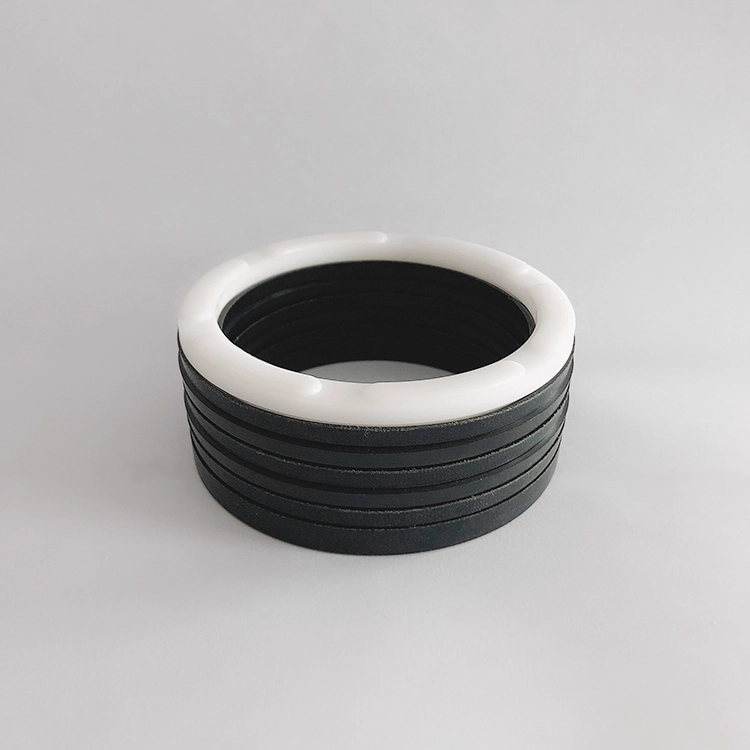

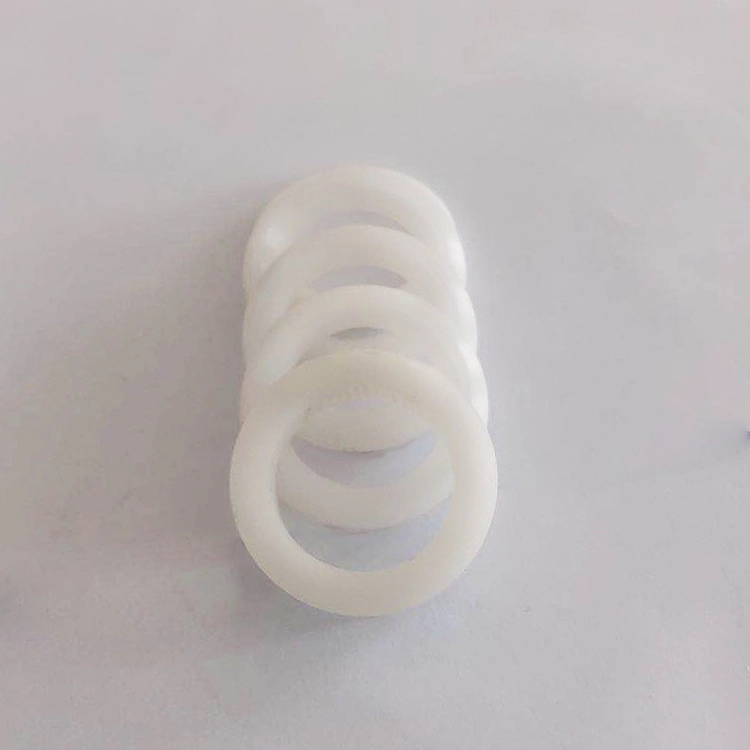

RC15 از مجموعه ای (بیش از 3) حلقه های آب بندی V شکل ، یک حلقه فشار و یک حلقه پشتیبانی تشکیل شده است و برای آب بندی فشار یک طرفه حرکت متقابل هیدرولیک مناسب است. گریس سازگار با مواد آب بندی باید در حین نصب اعمال شود. نمی توان آن را در یک شیار انتگرال (بسته) نصب کرد. ویژگی ها:
1. انواع مختلفی از مواد موجود است ، که می توانند به طور بهینه متناسب با اهداف مختلف تنظیم شوند.
2. این می تواند در شرایط کار سخت مورد استفاده قرار گیرد و تقریباً برای همه رسانه ها و شرایط سخت مناسب است.
3. این عمر طولانی دارد و می تواند برای مهر و موم های روغن کاری شده بدون روغن (انتخاب مواد معقول) استفاده شود.
4. آب بندی و اصطکاک را می توان با تنظیم واشر تنظیم کرد و با افزودن یا از بین بردن حلقه آب بندی V شکل ، می توان اندازه محوری را تنظیم کرد.
5. حتی اگر کیفیت سطح آب بندی ضعیف باشد ، می تواند به طور مؤثر کار کند.

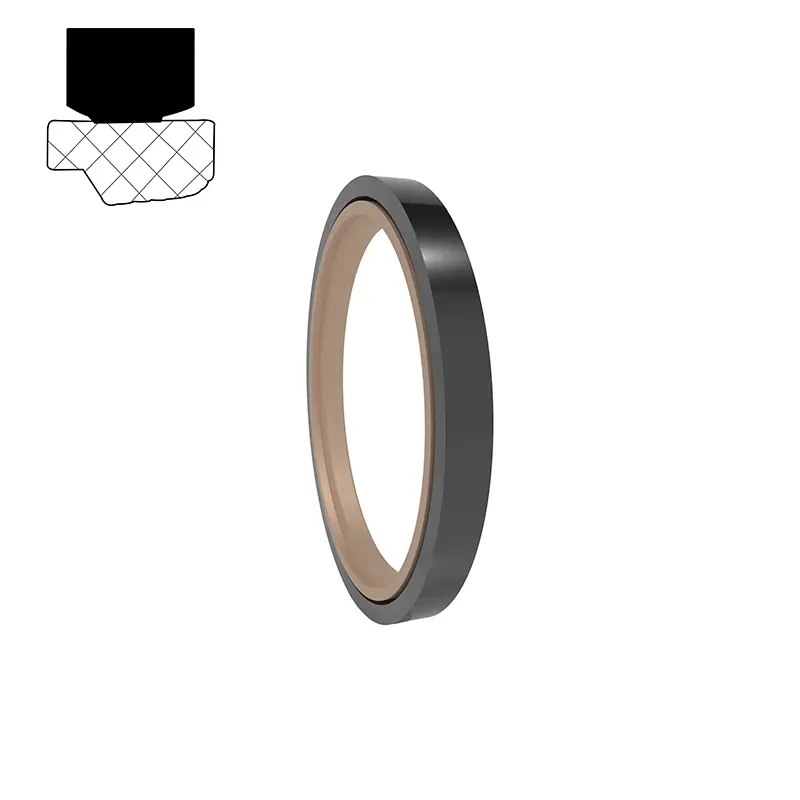

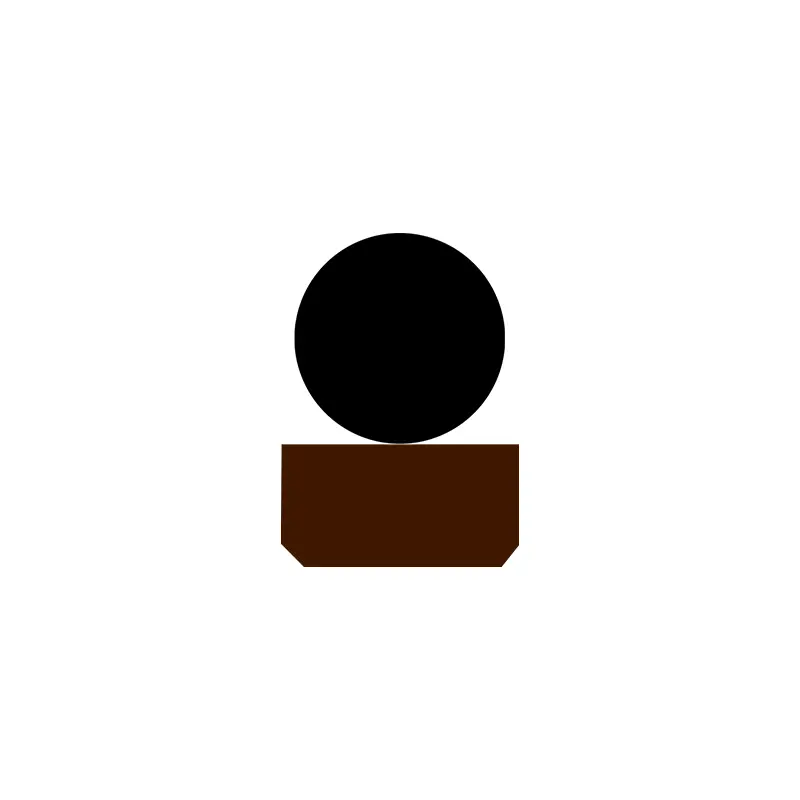

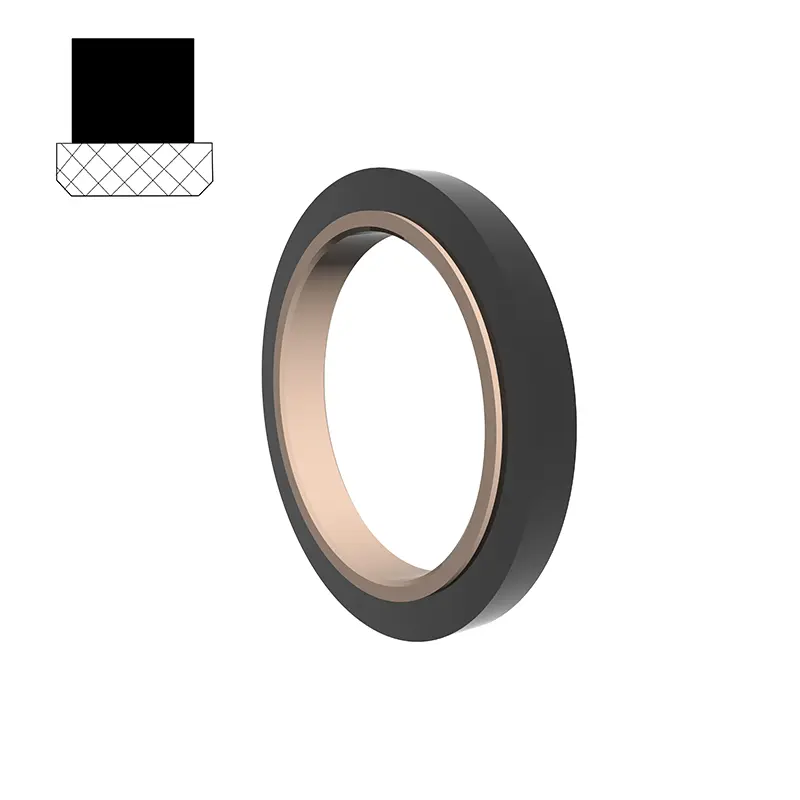

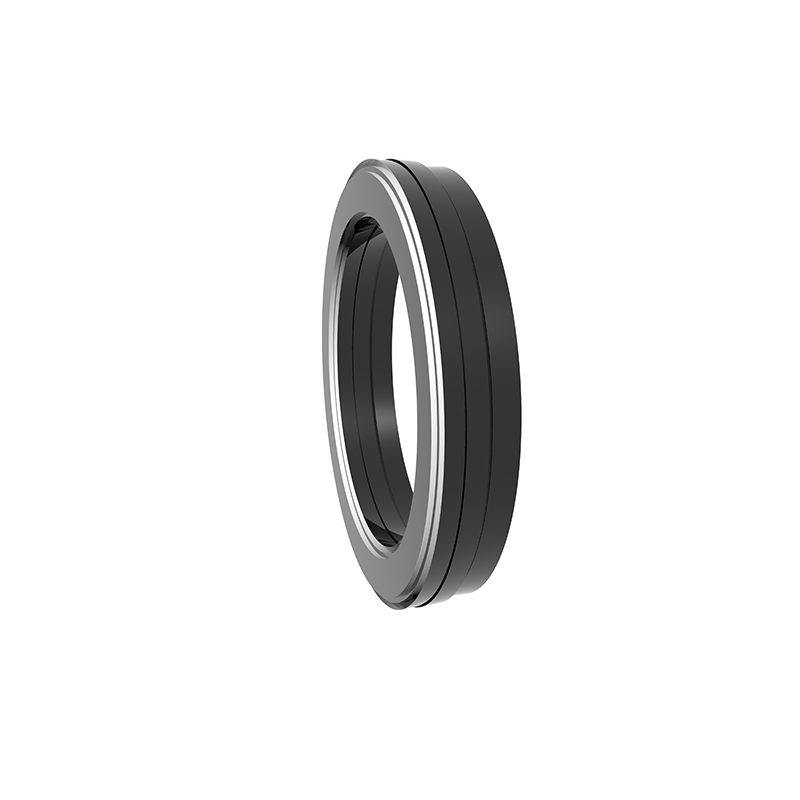

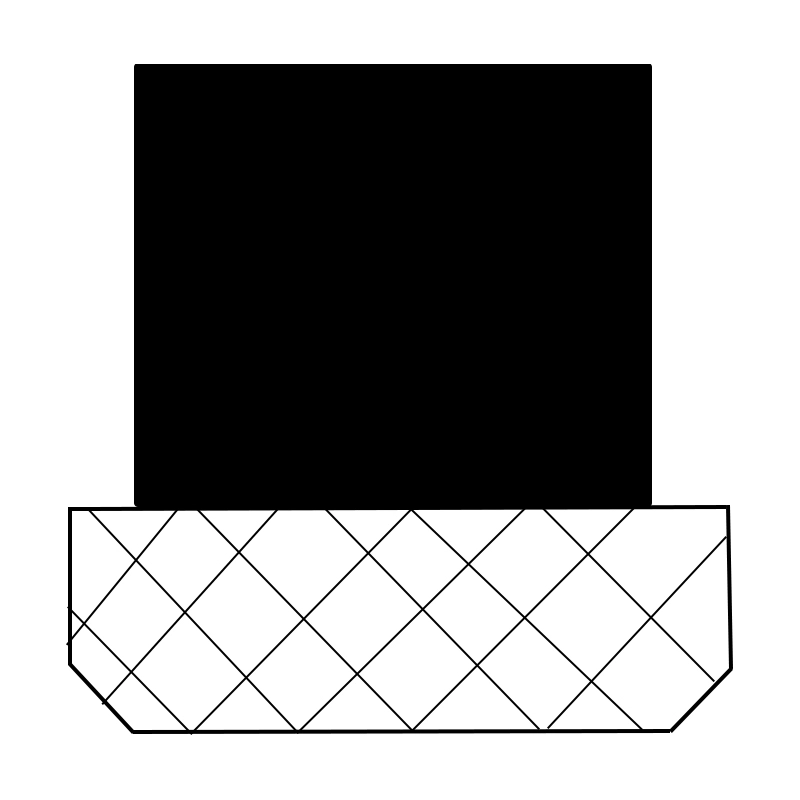

SPN از یک حلقه آب بندی مستطیل شکل PTFE پر شده و یک حلقه لاستیکی مستطیل شکل ، مناسب برای آب بندی فشار دو طرفه با حرکات هیدرولیک و پنوماتیک تشکیل شده است. حلقه مستطیل شکل نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. شیارهای تقسیم شده (باز) باید برای قطرهای میله کمتر از 30 میلی متر استفاده شوند.
ویژگی ها:
1. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
2. مهر و موم های دوتایی هیدرولیک و پنوماتیک ، می تواند برای آب بندی فشار دو طرفه استفاده شود.
3. زندگی بالا ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. فضای ساختاری کوچک ، نصب و نگهداری آسان ؛
RC17 برای آب بندی فشار دو طرفه متقابل هیدرولیک و پنوماتیک مناسب است. حلقه O نیروی شعاعی را فراهم می کند و سایش حلقه آب بندی را جبران می کند. شیارهای تقسیم شده (باز) باید برای قطرهای میله کمتر از 30 میلی متر استفاده شوند. ویژگی ها:
1. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
2. مهر و موم های دوتایی هیدرولیک و پنوماتیک ، می تواند برای آب بندی فشار دو طرفه استفاده شود.
طول عمر طولانی ، می تواند برای مهر و موم های روانکاری بدون روغن استفاده شود.
4. فضای ساختاری کوچک ، نصب و نگهداری آسان:

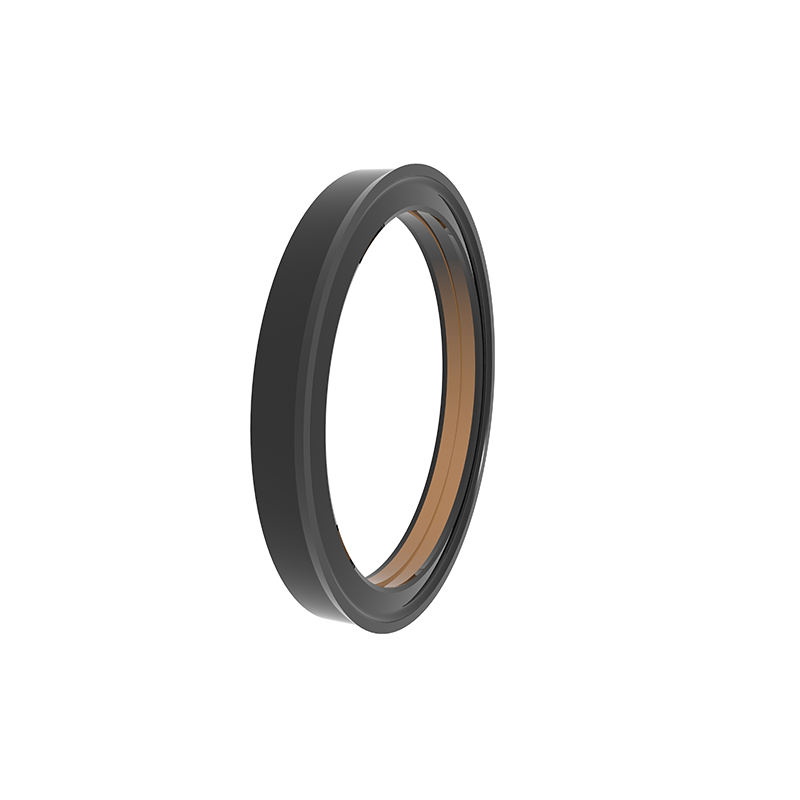

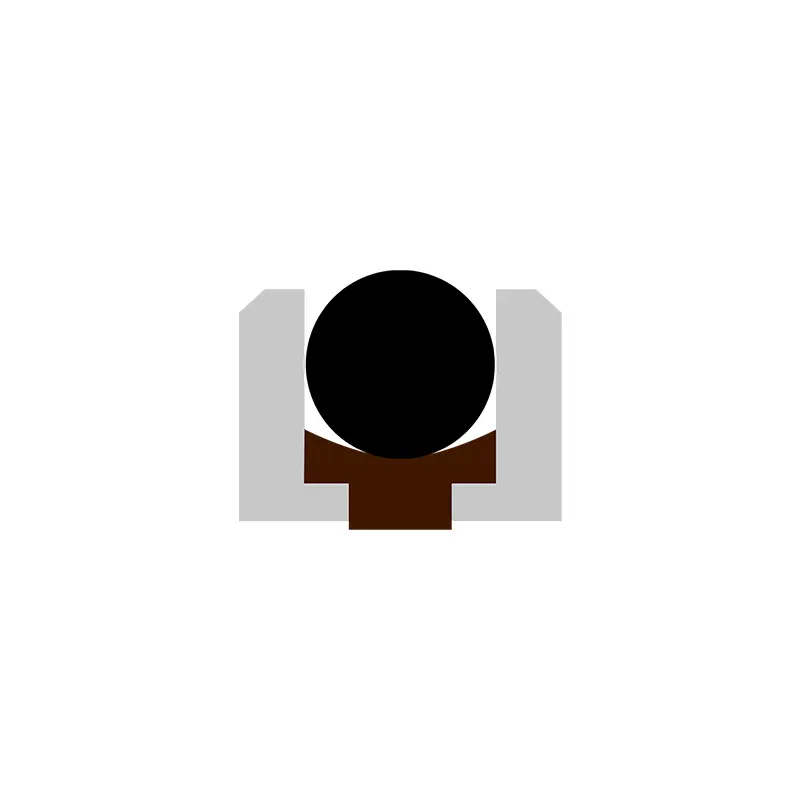

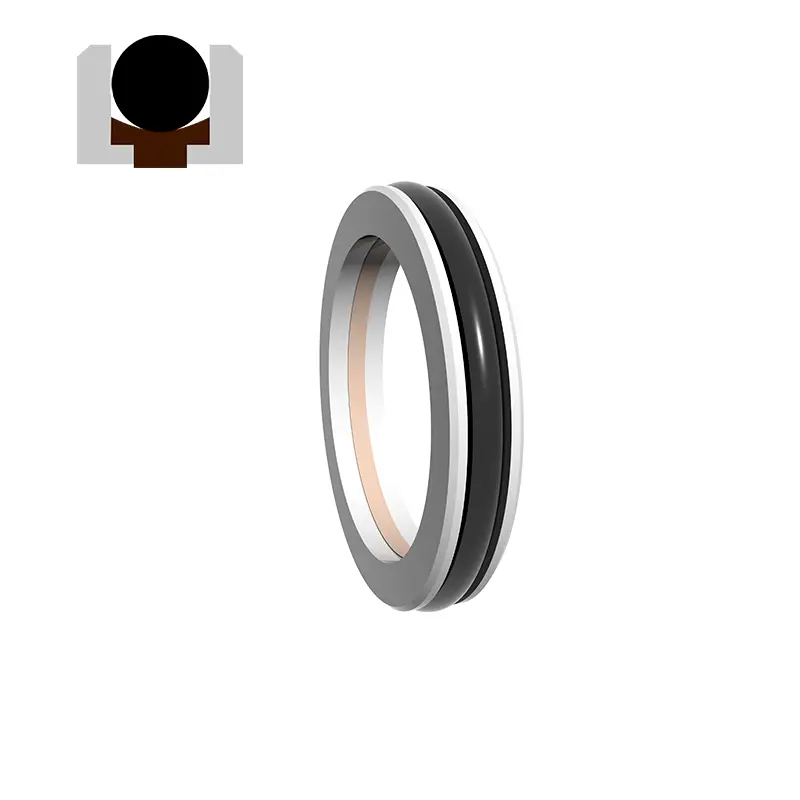

GTDI از یک لاستیکی خاص به شکل (یا پلی اورتان) الاستومر و یک حلقه مهر و موم شده PTFE تشکیل شده است و ویژگی های آب بندی خوب ، عمر طولانی ، اصطکاک کم و غیره را دارد. متشکل از یک حلقه مهر و موم پر از PTFE ، دو حلقه پشتیبانی پلاستیکی L شکل و یک حلقه O نیرو الاستیک ، و ویژگی های آب بندی خوب ، عمر طولانی ، اصطکاک کم ، بدون خزش و غیره را دارد.

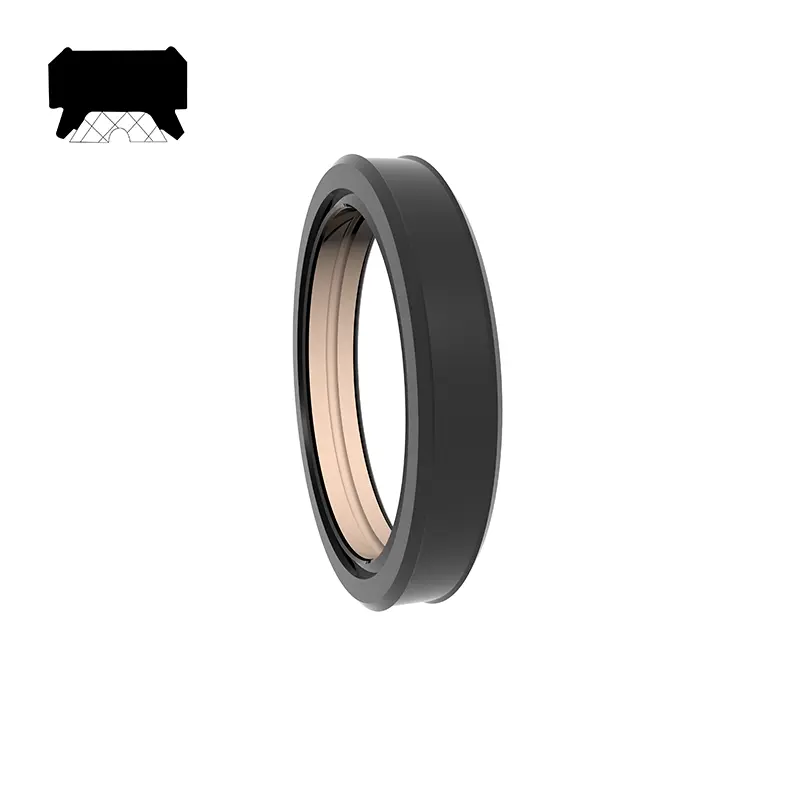

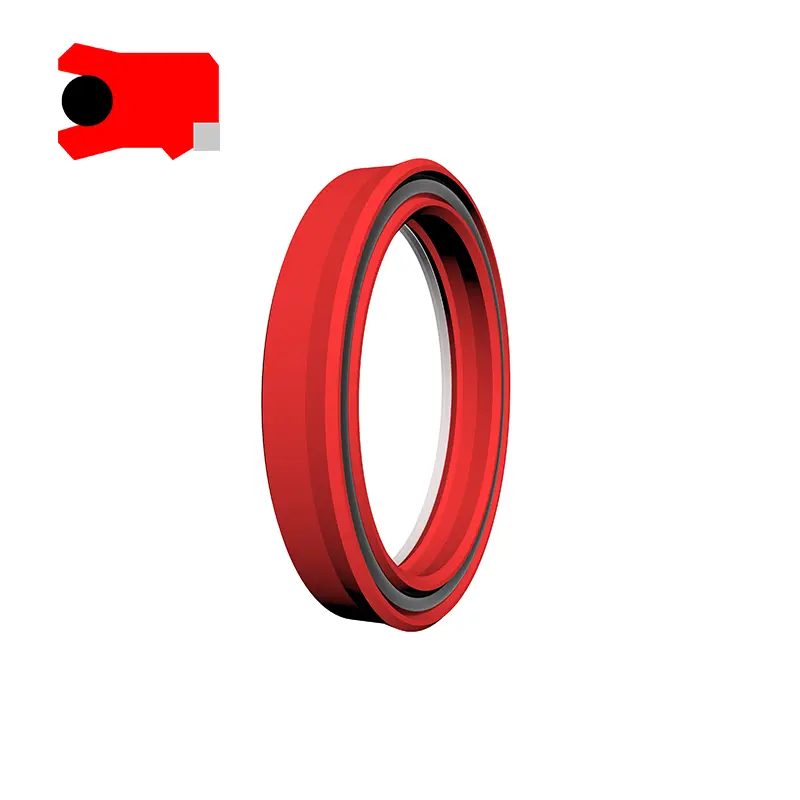

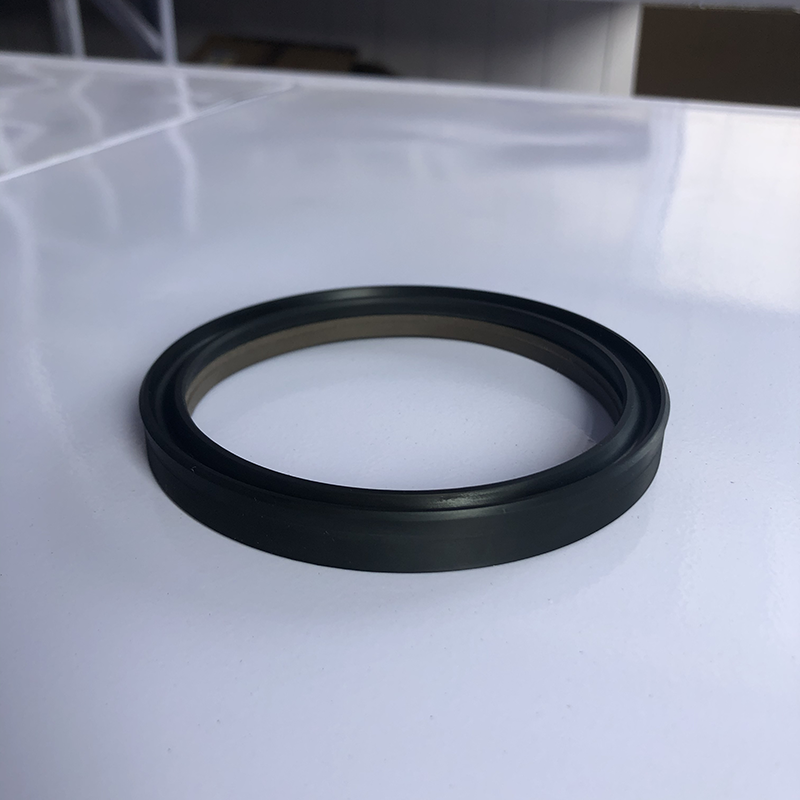

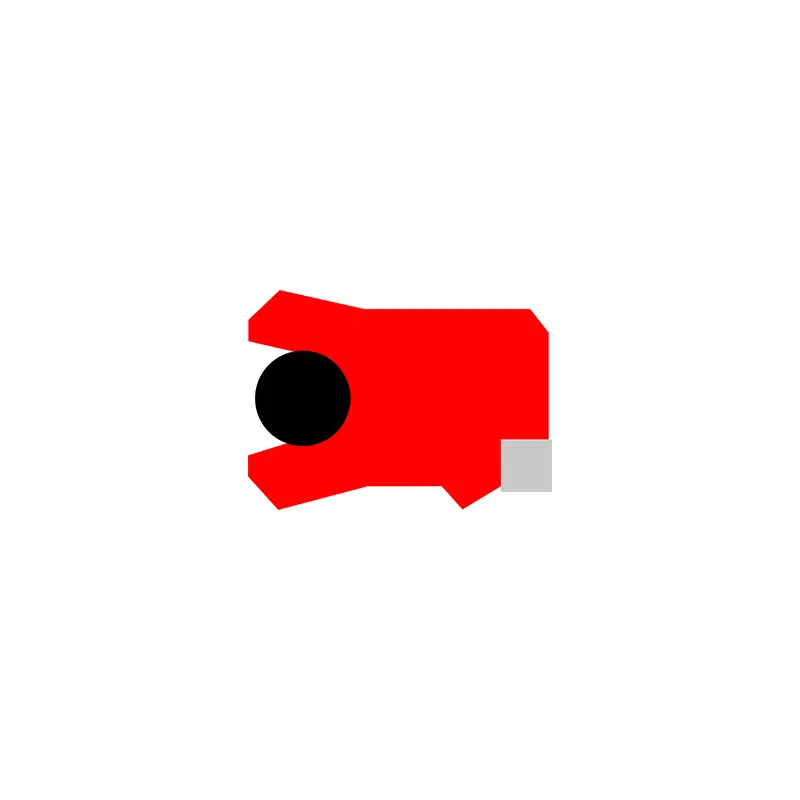

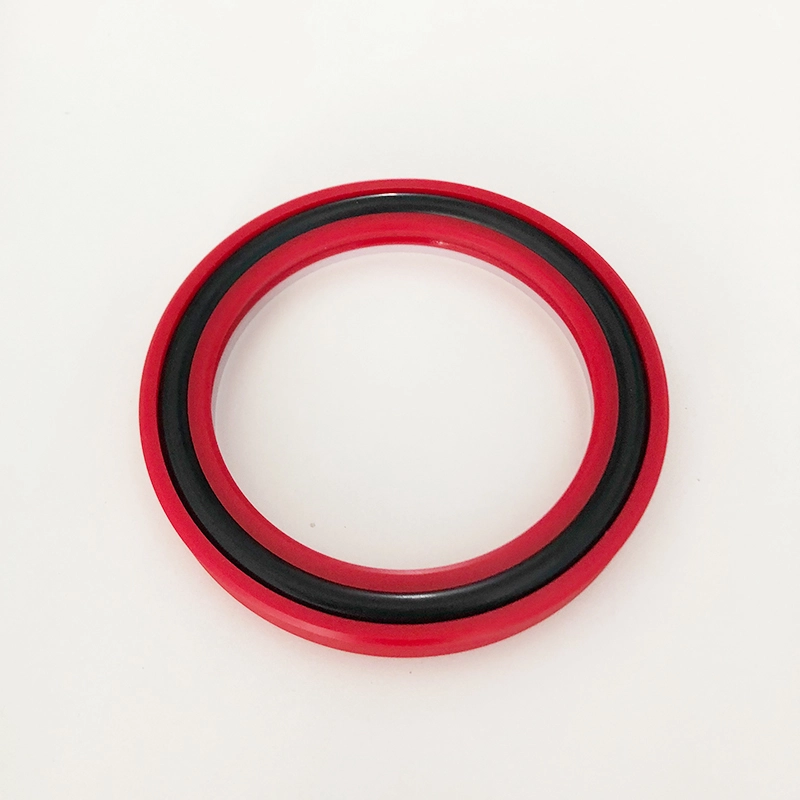

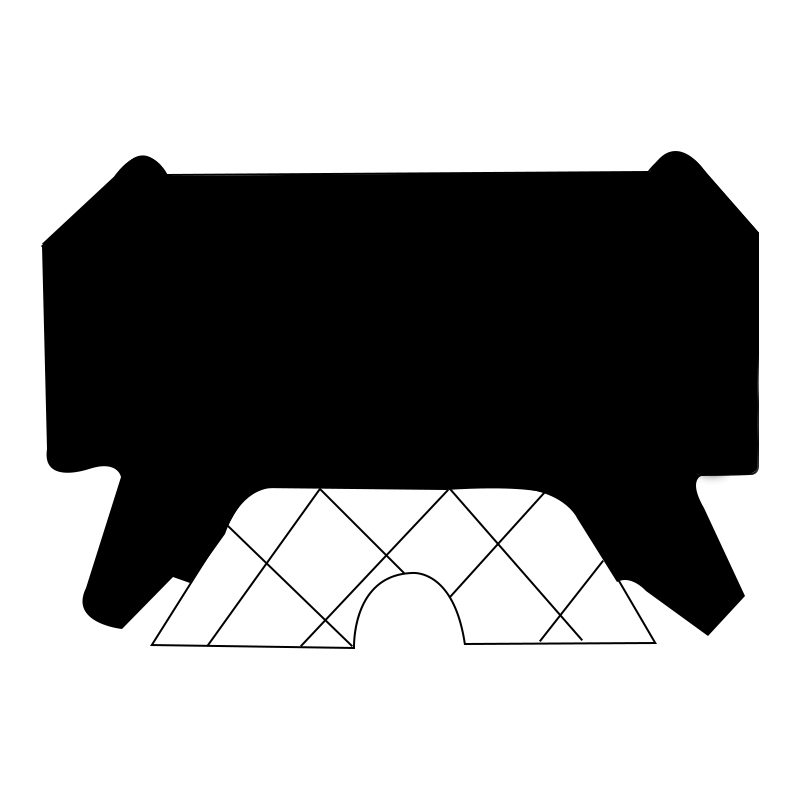

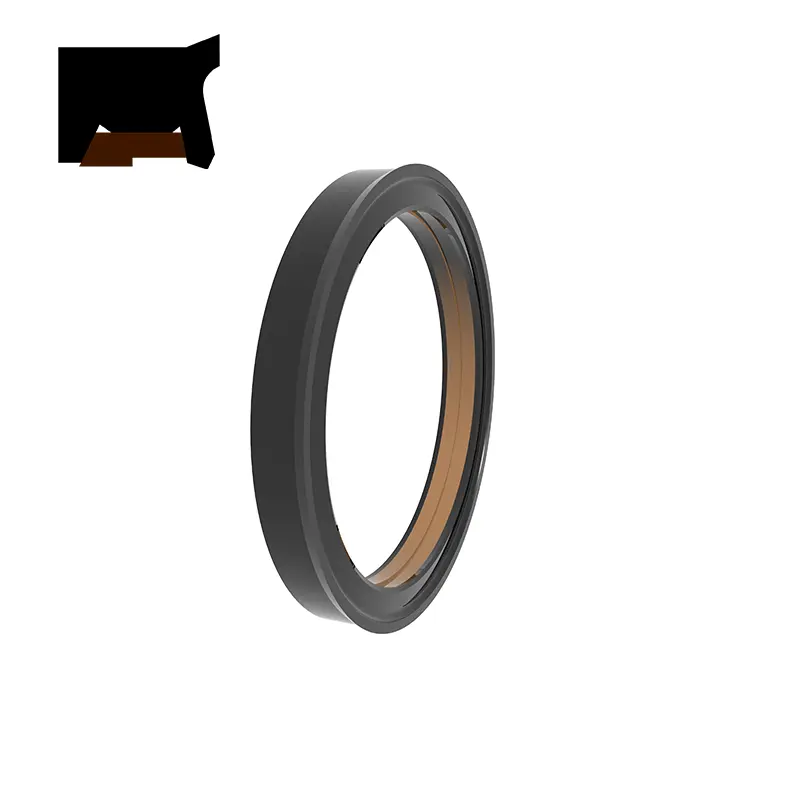

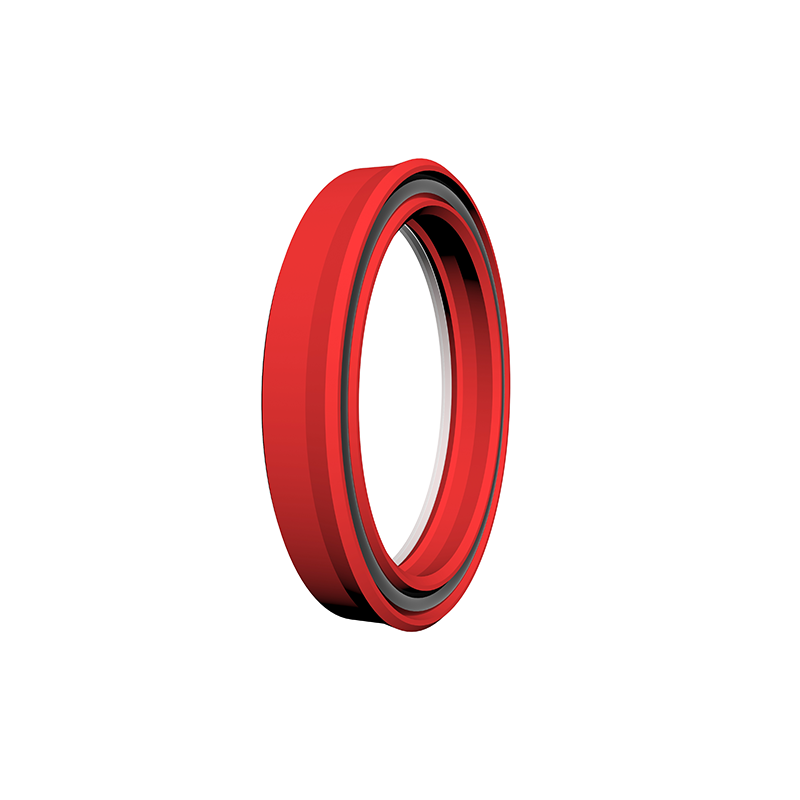

حلقه آب بندی نوع BD یک مهر و موم میله پیستون است که عمدتاً برای آب بندی کننده ها ، میله های پیستون ، ماشین های جعل و تجهیزات هیدرولیک برای تجهیزات پیاده روی استفاده می شود. ویژگی ها:
1. حساس به بارهای لرزش و قله های فشار
2. توانایی ضد اکستروژن خوب
3. آب بندی بهتر تحت هیچ بار و دمای پایین
4. مناسب برای شرایط کار سخت

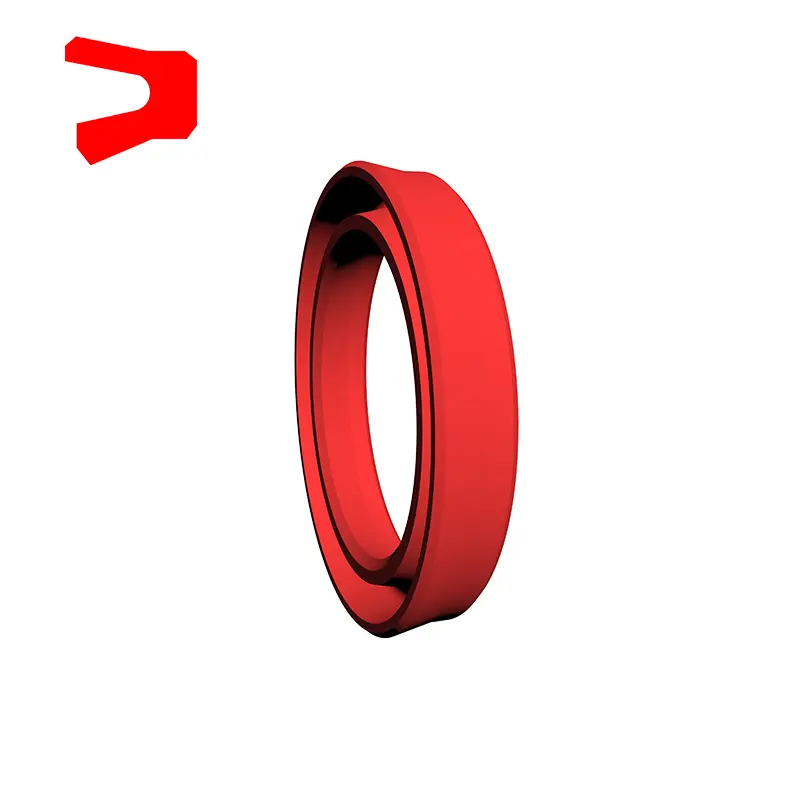

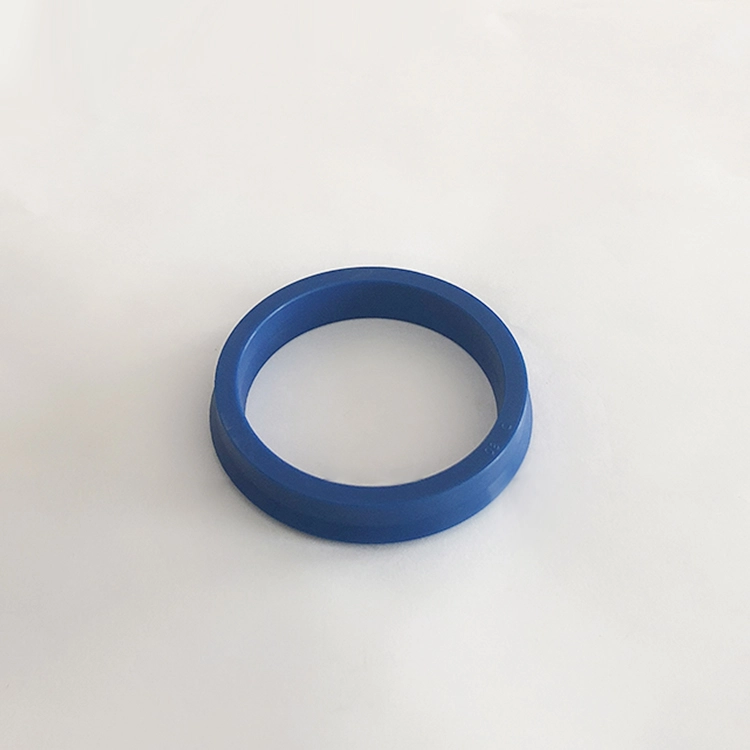

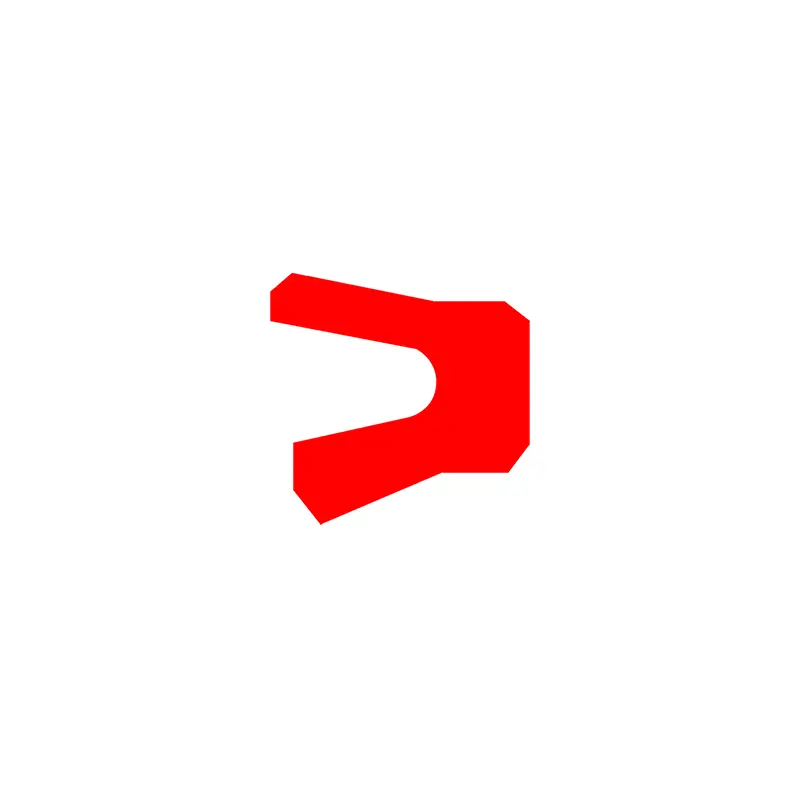

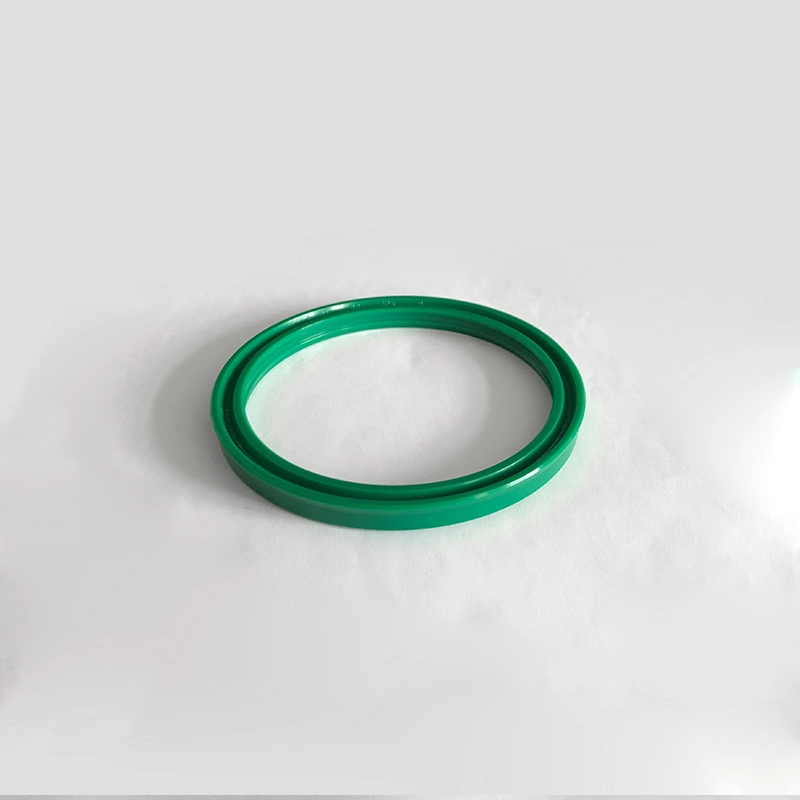

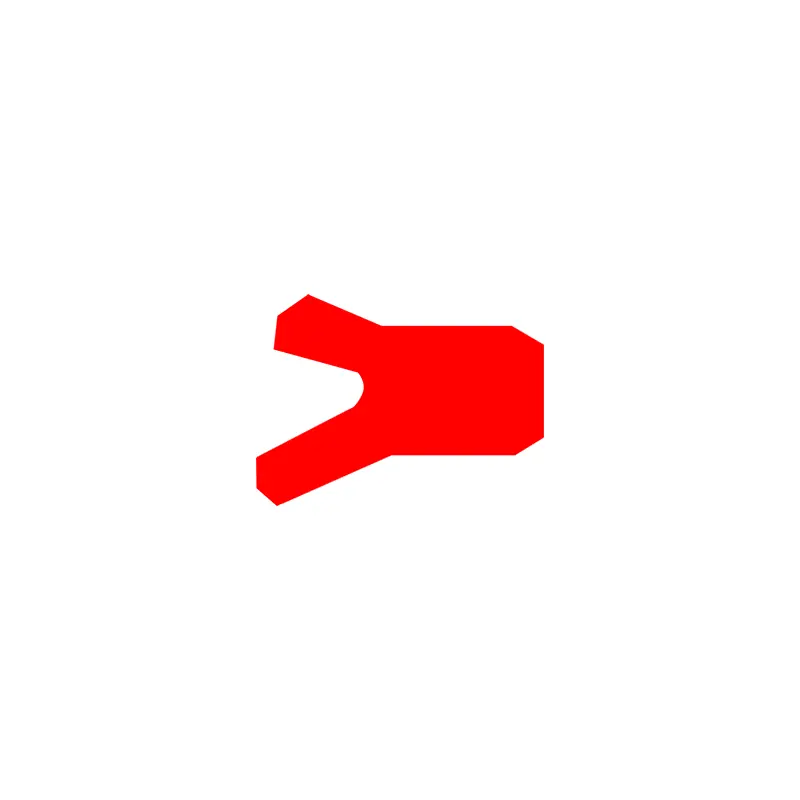

حلقه مهر و موم نوع YXD برای شافت یک مهر و موم نامتقارن است که به طور خاص در میله پیستون استفاده می شود. برای آب بندی یک طرفه حرکت متقابل هیدرولیک مناسب است و عملکرد آب بندی خوبی دارد. هنگامی که از زیر 32mpa 12 ~ 12 استفاده می شود ، یک حلقه نگهدارنده در پاشنه لازم است. شیار مطابق با استاندارد JB/ZQ4265-97 است. ویژگی های آن:
1. قابل استفاده در بارهای سبک و بارهای متوسط ؛
2. عملکرد آب بندی خوب برای هر دو مهر و موم فشار قوی و کم فشار ؛
3. انواع مواد در دسترس است و عملکرد مقاومت متوسط گسترده تر است.
4. ساختار ساده و نصب و نگهداری آسان.

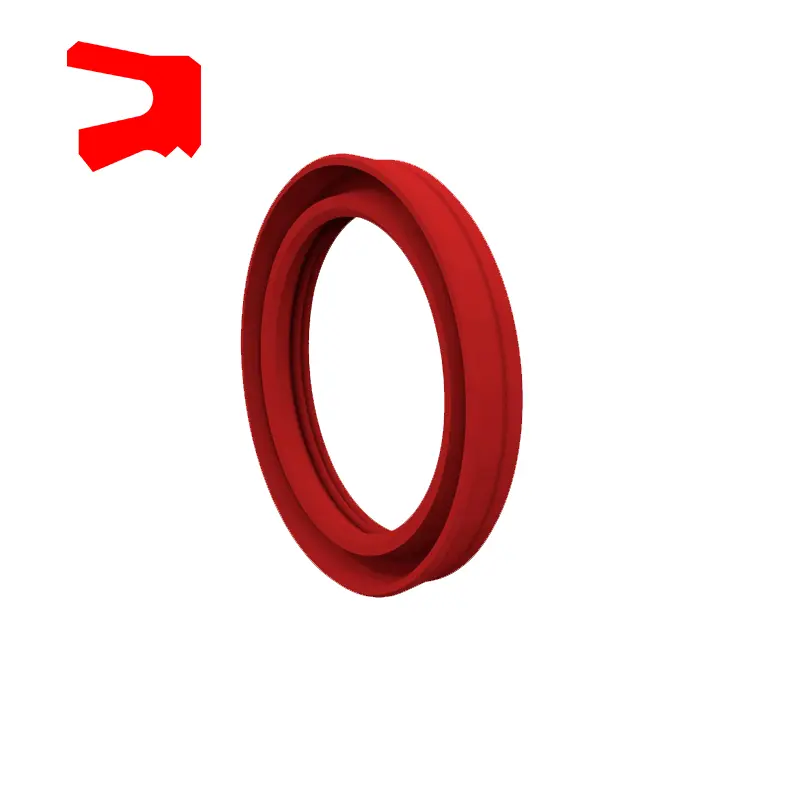

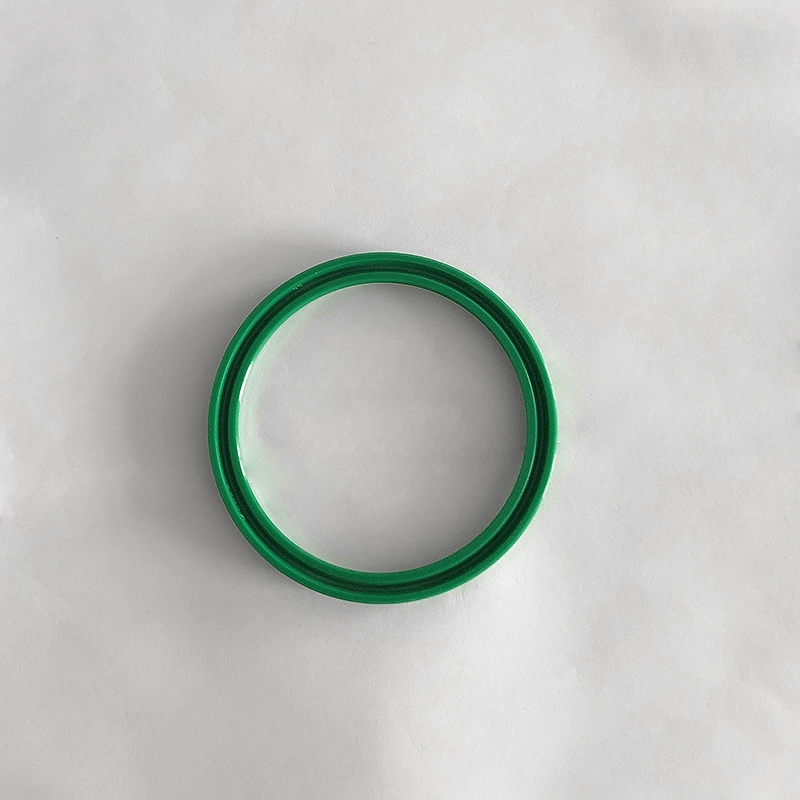

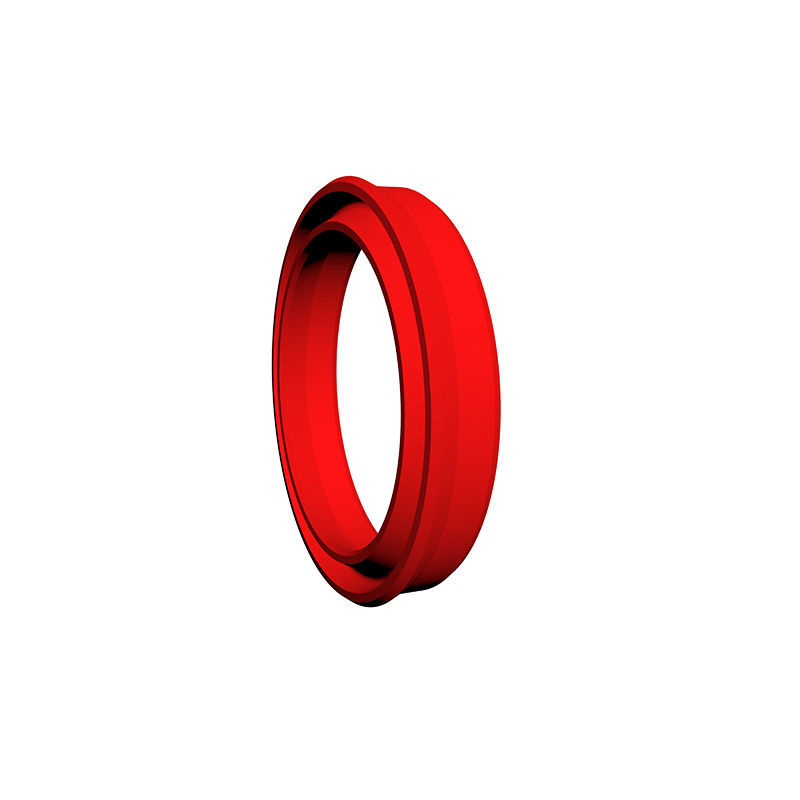

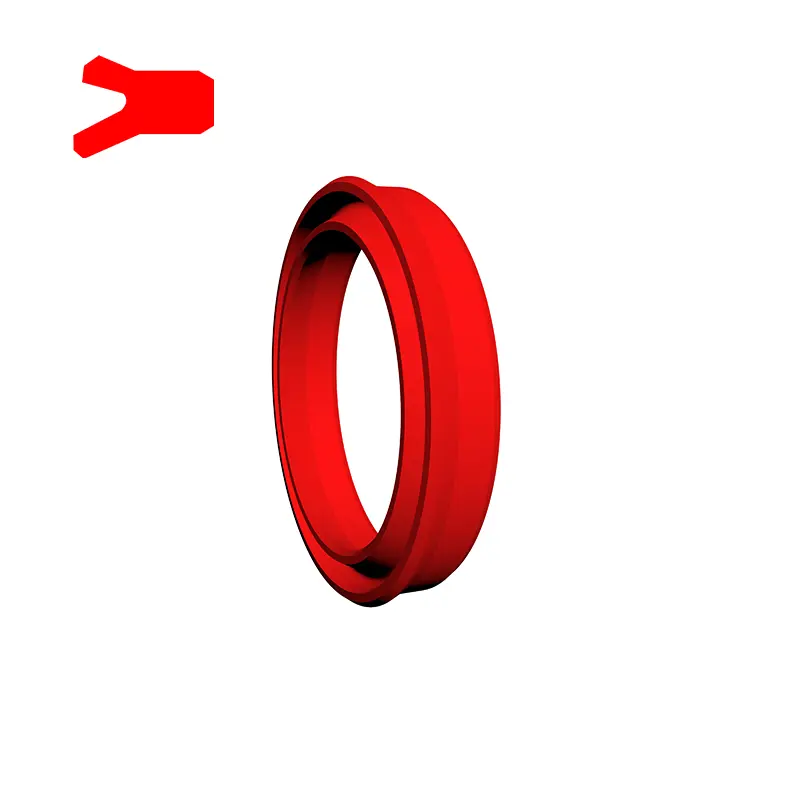

حلقه مهر و موم RCUR یک مهر و موم نامتقارن است که به طور خاص در میله پیستون استفاده می شود ، مناسب برای آب بندی یک طرفه حرکت متقابل هیدرولیک ، با عملکرد آب بندی خوب. شیار مطابق با استاندارد ISO5597 است. از آن به عنوان مهر و موم کمکی در سیستم آب بندی استفاده می شود. ویژگی های آن:
1. عملکرد آب بندی استاتیک و پویا خوب ؛
2. توانایی بازیابی قوی روغن باقیمانده در شرایط پویا ؛
3 ساختار ساده و نصب و نگهداری آسان.

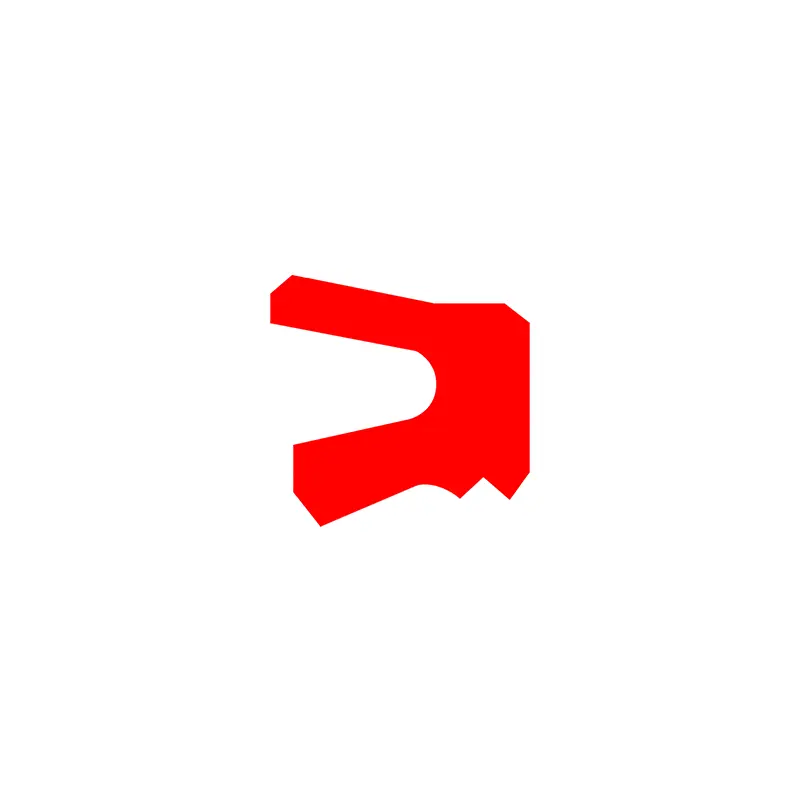

حلقه مهر و موم RCUSR یک مهر و موم نامتقارن است که به طور خاص در میله پیستون استفاده می شود و لب کمکی در قسمت داخلی حلقه مهر و موم است. برای آب بندی یک طرفه حرکت متقابل هیدرولیک مناسب است و عملکرد آب بندی خوبی دارد. شیار مطابق با استاندارد ISO5597 است. می توان از آن به تنهایی یا به عنوان یک مهر و موم کمکی در سیستم آب بندی استفاده کرد. ویژگی های آن:
1. عملکرد آب بندی استاتیک و پویا خوب ؛
2. اصطکاک کم ، حرکت صاف ، توانایی بازیابی روغن باقیمانده قوی در شرایط پویا.
3 ساختار ساده و نصب و نگهداری آسان.
ویژگی ها و برنامه های کاربردی محصول:
انتخاب مواد
1. مواد حلقه O پشتیبانی می شوند: R01 لاستیک نیتریل (NBR) ، RO2 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: PTFE2 ، PTFE3 ، PTFE4 ، PU و غیره.
انتخاب مواد RC15
1. ماده حلقه فشار: پلی تترا فلوئورو اتیلن ، پارچه نیتریل ، پارچه فلوراوببر ، نایلون ، پلیوکسی متیلن
2. مواد حلقه V: Polytetrafluoroethylene ، لاستیک نیتریل ، پارچه نیتریل ، فلوئوروبربر ، پارچه فلوراوببر ، پلی اورتان
3. ماده حلقه پشتیبانی: پارچه نیتریل ، پارچه فلوراوببر ، نایلون ، پلیوکسی متیلن ، پلی تترا فلورو اتیلن
انتخاب مواد RCUR پلی اورتان (PU)
سفارش مثال
مدل سفارش RC11-40x55.1x6.3-PTFE3-R01
مدل سفارش RC11-B-40X55.1x6.3-PTFE3-R02
قطر مدل-Rod X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد R01 ، R02-O-Ring Code
مدل سفارش RC12-40x55x7.5-PTFE3-R01
قطر مدل-Rod X Groove Diameter X Groove Width PTFE3 اصلاح شده Tetrafluoroethylene کد مواد R01-rectangular کد
مدل سفارش RC13-80-PTFE3-R01 یا SPNC-80-PTFE3-R01
RC13/SPNC-Model 80-Shaft Diameter D PTFE3-PTFE کد مواد R01-O-Ring کد مواد
مدل سفارش RC14-80-PTFE3-R01
RC14-Model 80-Shaft Diameter D PTFE3-PTFE کد مواد R01-O-Ring کد مواد
RC15
| مدل | مادی | دامنه قابل اجرا | مهر و موم |
| RC15-A | V-Ring: پارچه NBR ، حلقه فشار ، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE | دمای طبیعی ، فشار بالا | خوب |
| RC15-B | V-Ring: پارچه FKM ، حلقه فشار ، حلقه پشتیبانی: FKM CORTH/PTFE | درجه حرارت بالا ، فشار بالا | خوب |
| RC15-C | V-Ring: NBR ، حلقه فشار ، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE | دمای طبیعی ، فشار متوسط و کم | عالی |
| RC15-D | V-Ring: FKM ، حلقه فشار ، حلقه پشتیبانی: FKM پارچه/PTFE | درجه حرارت بالا ، فشار متوسط و کم | عالی |
| RC15-E | حلقه V: ترکیب پارچه NBR+NBR ، حلقه فشار ، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE | دمای طبیعی ، فشار متوسط و زیاد | خیلی خوب |
| RC15-F | V-Ring: FKM+FKM ترکیب پارچه ، حلقه فشار ، حلقه پشتیبانی: FKM پارچه/PTFE | درجه حرارت بالا ، فشار متوسط و بالا | خیلی خوب |
| RC15-G | حلقه V ، حلقه فشار ، حلقه پشتیبانی: PTFE1/PTFE2/PTFE3/PTFE4 | دمای بالا و رسانه خورنده فشار بالا | عادی |
| RC15-H | V-Ring: PU ، حلقه فشار ، حلقه پشتیبانی: PU/PA/POM/PTFE | دمای طبیعی ، فشار متوسط و زیاد | خیلی خوب |

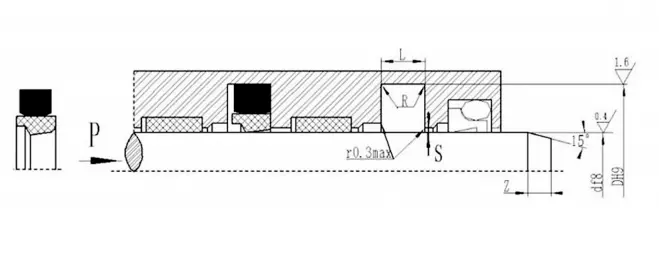

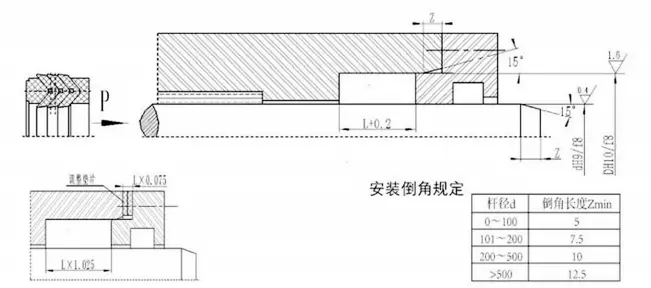

به عنوان مثال سفارش RC15-A-40x55x22.5RC15-A-Model DXDXL مقررات نصب و راه اندازی
| قطر میله D | طول چمبر Zحداقل |
| 100 ~ 100 | 5 |
| 2001 ~ 200 | 7.5 |
| 200 ~ 500 | 10 |
| 500 پوند | 12.5 |
مهر و موم ترکیبی V شکل می تواند با تنظیم اندازه محوری واشر به بهترین حالت آب بندی و اصطکاک برسد. سایش اولیه پس از کار طولانی مدت با تنظیم اندازه محوری قابل افزایش است. توصیه می شود که اندازه محوری قابل تنظیم حفره آب بندی به گونه ای طراحی شود که 1.025 لیتر باشد و میزان تعدیل آن 7.5 ٪ L باشد.
SPN
مدل سفارش SPN-D*D*L-PTFE3-R01 قطر میله*قطر پایین شیار*عرض شیار
مدل SPN مدل PTFE 3 اصلاح شده کد مواد R01-rectangular کد مواد حلقه
RC17
مدل سفارش RC17-D*D*L-PTFE3-R01 قطر میله*قطر پایین شیار*عرض شیار
GTD
TDMI
GGDI
BD
مدل سفارش BD40*55*11.4 قطر میله × شیار قطر × ارتفاع مهر و موم
YXD
مدل سفارش yxd63x75x14 -r01 قطر میله × قطر شیار × مهر و موم - کد مواد
رکور
مدل سفارش RCUR63X73 × 10 قطر میله × شیار قطر × ارتفاع مهر و موم
مدل سفارش RCUSR63x73x6 قطر میله × شیار قطر × ارتفاع مهر و موم
مشخصات

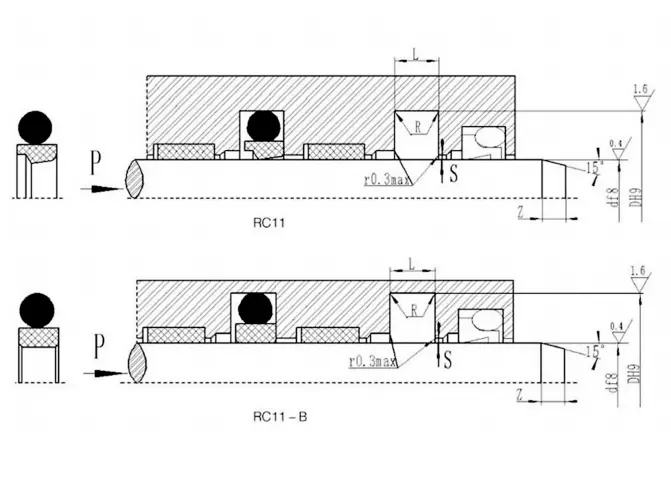

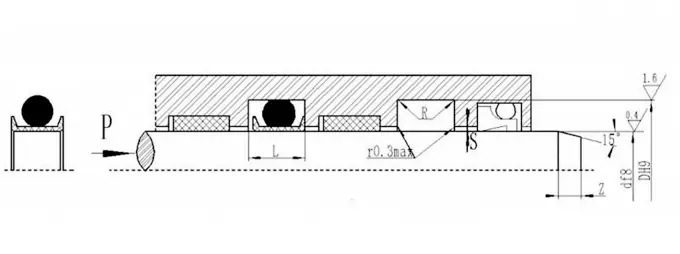

| RC11 National Standard (می تواند در جدول مشخصات محصولاتی با هر اندازه تولید کند) | |||||||||
| نوع استاندارد D F8 RC11 RC11-B |
بار سبک d f8 RC11-Q RCI1-B-Q |
بار سنگین d f8 RC11-Z RC11-B-Z |
قطر شیار D H9 |
عرض شیار L+0.2 |
ترخیص شعاعی Smax | گوشه های گرد rحداکثر |
محفظه Zحداقل |

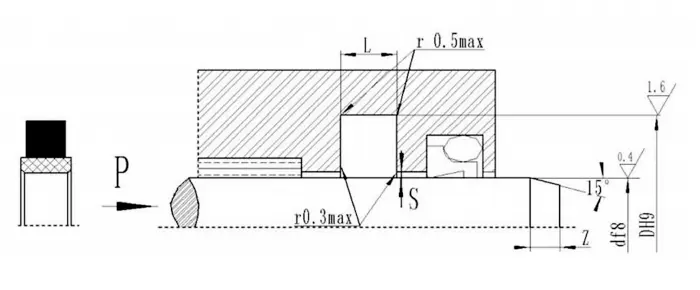

قطر سیم حلقه O DO | |
| 0 ~ 20MPa | 20-40MPa | ||||||||
| 3 ~ 7.9 | 8 ~ 18.9 | - | D+5 | 2.2 | 0.20 | 0.15 | 0.4 | 2 | 1.80 |
| 8 ~ 18.9 | 19 ~ 37.9 | 3 ~ 7.9 | D+7.5 | 3.2 | 0.25 | 0.15 | 0.6 | 3 | 2.65 |
| 19 ~ 37.9 | 38 ~ 199.9 | 8 ~ 18.9 | D+11 | 4.2 | 0.25 | 0.2 | 1.0 | 4 | 3.55 |
| 38 ~ 199.9 | 200 ~ 255.9 | 19 ~ 37.9 | D+15.5 | 6.3 | 0.3 | 0.2 | 1.3 | 5 | 5.30 |
| 200 ~ 255.9 | 256 ~ 649.9 | 38 ~ 199.9 | D+21 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 256 ~ 649.9 | 650-999.9 | 200-255.9 | D+24.5 | 8.1 | 0.35 | 0.25 | 1.8 | 7 | 7.00 |
| 999.9 ~ 650 | > 1000 | 256 ~ 649.9 | D+28 | 9.5 | 0.5 | 0.3 | 2.5 | 8 | 8.60 |
| > 1000 | - | 999.9 ~ 650 | D+38 | 13.8 | 0.7 | 0.6 | 3.0 | 10 | 12.0 |
| دامنه قطر میله d f8 |
قطر شیار Dh9 |
عرض شیار L+0.2 |
ترخیص شعاعی Sحداکثر | گوشه های گرد rحداکثر |
محفظه Zحداقل |
|
| 0 ~ 20MPa | 40 mpa 20 ~ | |||||
| 20 ~ 39.9 | D+10 | 5 | 0.4 | 0.3 | 0.2 | 4 |
| 40 ~ 70.9 | D+15 | 7.5 | 0.4 | 0.3 | 0.3 | 5 |
| 71 ~ 200 | D+20 | 10 | 0.5 | 0.4 | 0.4 | 6 |
| 30 ~ 309.9 | D+25 | 12.5 | 0.6 | 0.5 | 0.4 | 8.5 |
| 310 ~ 539.9 | D+30 | 15 | 0.7 | 0.6 | 0.8 | 10 |
| 540-699.9 | D+35 | 17.5 | 0.8 | 0.7 | 1.2 | 12 |
| 700 ~ 1500 | D+40 | 20 | 0.8 | 0.7 | 1.2 | 14 |
| توجه: برای فشارها> 40 مگاپاسکال ، منطقه ریشه مهر و موم از تحمل متناسب H8/18 استفاده می کند. | ||||||
| دامنه قطر شافت d f8 |
قطر شیار D H9 | عرض شیار L+0.2 |
گوشه های گرد rحداکثر |
ترخیص کالا از گمرک Smax |
محفظه Zmin |
قطر سیم حلقه dO |
|
| برای استفاده هیدرولیک | برای اصطکاک کم پنوماتیک و هیدرولیک | ||||||
| 3 ~ 10 | D+3 | D+3.5 | 2.5 | 0.4 | 0.2 | 3 | 1.9 |
| 22 ~ 22 | D+4 | D+4.6 | 3.2 | 0.6 | 0.3 | 4 | 2.4 |
| 50 22 | D+6 | D+6.6 | 4.7 | 1 | 0.3 | 5 | 3.5 |
| 48 ~ 150 | D+10 | D+10.6 | 7.5 | 1 | 0.35 | 6 | 5.7 |
| 1500 ~ 150 | D+15 | D+15.6 | 11.0 | 2.5 | 0.4 | 8 | 8.6 |
| دامنه قطر شافت d f8 |
قطر شیار D H9 |
عرض شیار سعادت+0.2 | گوشه های گرد rحداکثر |
ترخیص کالا از گمرک S |
محفظه Z |
قطر سیم حلقه dO |
| 8 ~ 17 | D+5.2 | 3.8 | 0.6 | 0.25 | 3 | 2.65 |
| 18 ~ 39 | D+6.6 | 4.8 | 1 | 0.3 | 4 | 3.55 |
| 40 ~ 108 | D+10 | 7.3 | 1.3 | 0.35 | 6 | 5.30 |
| 109 ~ 1500 | D+13 | 9.5 | 1.8 | 0.4 | 8 | 7.00 |
| توجه: برای قطر شافت 30 میلی متر ، شیار باز توصیه می شود. | ||||||

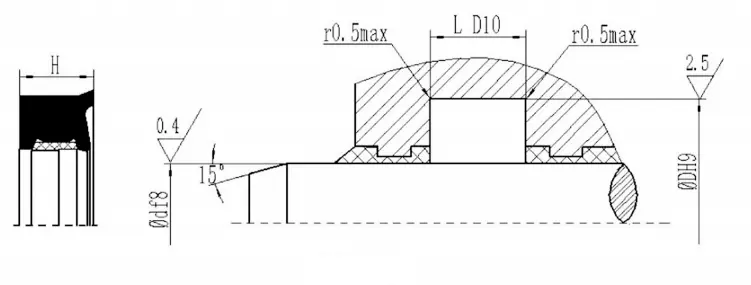

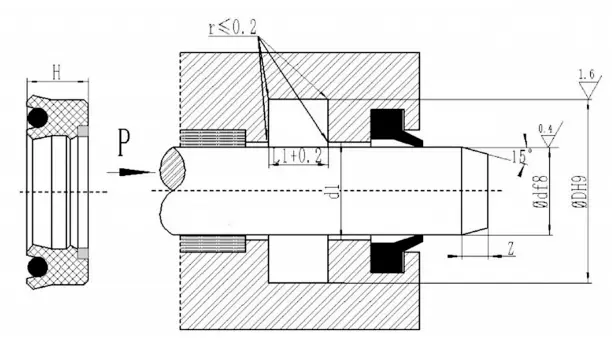

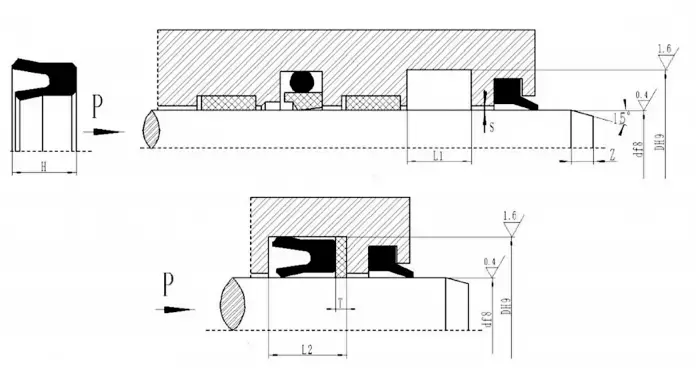

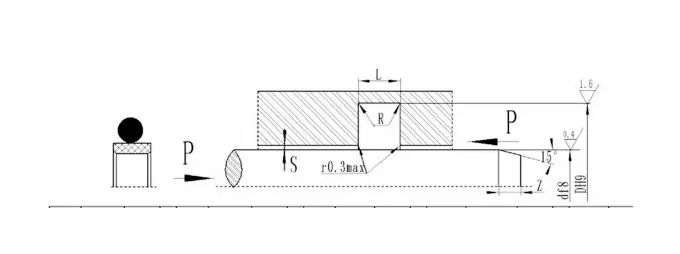

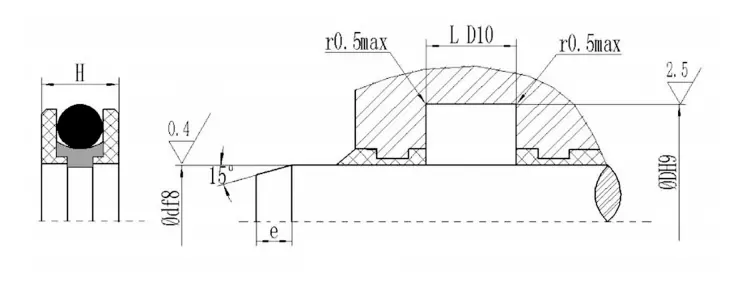

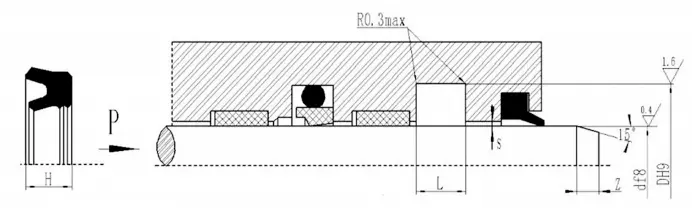

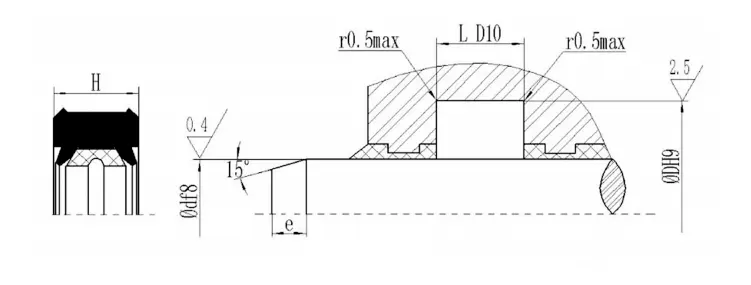

| ابعاد نصب | طول محفظه | |||||
| قطر میله DF8 | قطر بیرونی شیار Dh9 | عرض شکاف L D10 | ارتفاع مهر سخنرانی |
|
دامنه قطر میله | طول محفظه e اهدا |
| 20-56 | D+10 | 16 | 15 |
|
20-59 | 6 |
| 57-140 | D+13 | 16 | 15 |
|
60-104 | 7 |
| > 140 | D+15 | 16 | 15 |
|
105-299 | 10 |
|
|
|
|
|
|
300-650 | 15 |

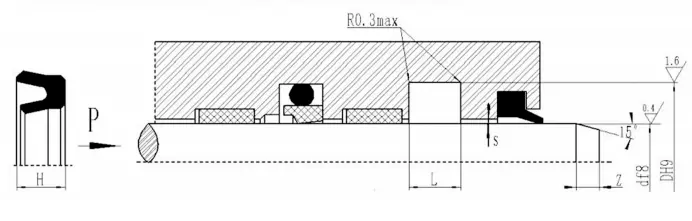

| ابعاد نصب طول چمبر | ||||||
| قطر میله DF8 | قطر بیرونی شیار Dh9 | عرض شکاف L D10 | ارتفاع مهر سخنرانی |
|
دامنه قطر میله | طول محفظه e اهدا |
| 20-39 | D+7.2 | 4 | 3.5 |
|
20-59 | 6 |
| 40-79 | D+10 | 5 | 4.5 |
|
60-104 | 7 |
| 80-100 | D+13.8 | 7.5 | 7 |
|
105-299 | 10 |
| 101-250 | D+20 | 10 | 9.5 |
|
300-650 | 15 |
| 250-600 | D+30 | 15 | 14.5 |
|
|
|
| > 600 | D+40 | 20 | 19.5 |
|
|
|
| فشار/MPA | شکاف اکستروژن sحداکثر | |
| قطر میله 60 میلی متر | قطر میله D> 60 میلی متر | |
| ≤5 | 0.4 | 0.5 |
| ≤10 | 0.3 | 0.4 |
| ≤20 | 0.2 | 0.3 |
| ≤30 | 0.15 | 0.2 |
| ≤40 | 0.1 | 0.15 |
نشانی
