ما طیف کاملی از راه حل های مهر و موم استاتیک را ارائه می دهیم ، و محصولات ویژه ای با هدف عمومی و فشار بالا را پوشش می دهیم. RCFL106/102 و RCK126 مدل های اساسی با ساختار ساده و کاربردهای گسترده هستند. RCS130/131 و RCFL108 طرح نصب قطر بیرونی اکستروژن را برای اطمینان از پایداری تعبیه شیار اتخاذ می کنند. RCK120/127 و سایر محصولات سری مشابه از طریق نصب قطر داخلی اکستروژن به همان قابلیت اطمینان می رسند.
در پاسخ به نیازهای آب بندی فلنج ، RCF110 و RCR118 می توانند از هر دو جهت فشار بیاورند و هنگام سفارش باید جهت فشار نشان داده شود. خط تولید کاملاً تحت فشار کم فشار به شرایط کار با فشار بالا ، و مواد مقاوم در برابر سایش و مقاوم در برابر خوردگی است و به طور گسترده در سیستم های هیدرولیک ، اتصالات خط لوله و آب بندی تجهیزات صنعتی مورد استفاده قرار می گیرد.
ویژگی ها و برنامه های کاربردی محصول:
کاربرد: هدف کلی ، مهر و موم ، مهر و موم OD ، مهر و موم محوری
مشخصات حلقه O و شیارها
اندازه سفارش
φd1 ...... قطر داخلی
φd2 ...... قطر بخش
سفارش مثال
مدل: RCFL106
قطر قطر داخلی: 14x1.8
مواد: NBR
کاربرد
فشار از داخل: حلقه O از قطر خارج فشرده می شود
فشار از خارج: حلقه O از قطر داخل فشرده می شود

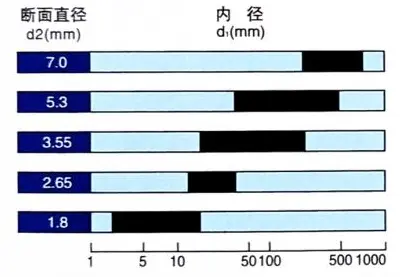

حلقه های O دارای تحمل دقیق تولید هستند. تحمل مجاز مطابق با DIN3771 و ISO3601/1 (قطر مقطع تا 7 میلی متر ، قطر داخلی تا 670 میلی متر) استاندارد شده است. تحمل های مربوطه در جدول زیر نشان داده شده است.
| تحمل بخش | ||||||||
| قسمت | 1.80 | 2.65 | 3.55 | 5.30 | 7.00 | 8.4 | 10.00 | 12.00 |
| تحمل | 0.08 پوند | 0.09 پوند | ± 0.10 | 0.13 پوند | 0.15 پوند | 0.18 پوند | ± 0.21 | 0.25 پوند |
| تحمل قطر داخلی | ||||||||||
| قطر داخلی | 1.80 ~ 6.30 | 6.70 ~ 11.20 | 11.8 ~ 21.2 | 22.4 ~ 40.0 | 41.2 ~ 80.0 | 82.5 ~ 160 | 300 ~ 165 | 300 ~ 650 | 670 ~ 910 | 910 ~ 1180 |
| تحمل | 0.13 پوند | ± 0.16 | 0.19 پوند | 0.95 پوند | 0.86 پوند | 0.78 پوند | 0.74 پوند | 0.67 پوند | 60 ± | 65 ± |
| درصد قطر داخلی ٪ | ||||||||||

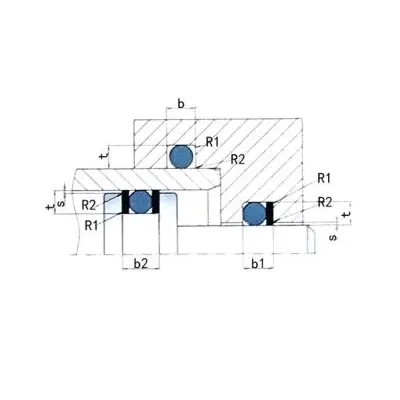

اندازه شیار
 |
||||||||||
| قسمت D2 | عمق شیار t | واحد عرض شیار: MM (+0.20) | شعاع R1 مگنی | |||||||
| مگنی | ثابت | پویا (هیدرولیک) | پویا (پنوماتیک) | شرح بدون حلقه نگهدارنده | B1 1 حلقه نگهدارنده | B2 2 حلقه نگهدارنده | ||||
| 1.00 | 0.65 | 0.05 ± | 0.75 | 0.02 ± | 0.80 | 0.02 ± | 1.4 | 2.4 | 3.4 | 0.2-0.4 |
| 1.50 | 1.05 | 1.20 | 1.25 | 2.0 | 3.0 | 4.0 | 0.2-0.4 | |||
| 1.80 | 1.30 | 1.45 | 1.55 | 2.4 | 3.4 | 4.4 | 0.2-0.4 | |||
| 2.00 | 1.50 | 1.65 | 1.75 | 2.7 | 3.7 | 4.7 | 0.2-0.4 | |||
| 2.50 | 1.95 | 2.10 | 2.20 | 3.4 | 4.9 | 6.4 | 0.2-0.4 | |||
| 2.65 | 2.05 | 2.25 | 2.35 | 3.6 | 5.1 | 6.6 | 0.2-0.4 | |||
| 3.00 | 2.40 | 2.55 | 2.70 | 4.2 | 5.7 | 7.2 | 0.2-0.4 | |||
| 3.50 | 2.80 | 0.07 ± | 3.05 | 0.05 ± | 3.20 | 0.05 ± | 4.8 | 5.3 | 7.8 | 0.3-0.6 |
| 3.55 | 2.85 | 3.10 | 3.25 | 4.8 | 6.3 | 7.8 | 0.3-0.6 | |||
| 4.00 | 3.25 | 3.50 | 3.65 | 5.4 | 6.9 | 8.4 | 0.3-0.6 | |||
| 5.00 | 4.15 | ± 0.10 | 4.45 | 4.65 | 6.8 | 8.8 | 10.8 | 0.3-0.6 | ||
| 5.30 | 4.40 | 4.70 | 4.90 | 7.2 | 9.3 | 11.2 | 0.6-1.0 | |||
| 7.00 | 5.85 | 6.25 | 6.55 | 9.6 | 12.1 | 14.6 | 0.6-1.0 | |||
| 8.40 | 7.10 | 7.50 | 7.90 | 12.9 | 13.4 | 15.6 | 0.6-1.0 | |||
