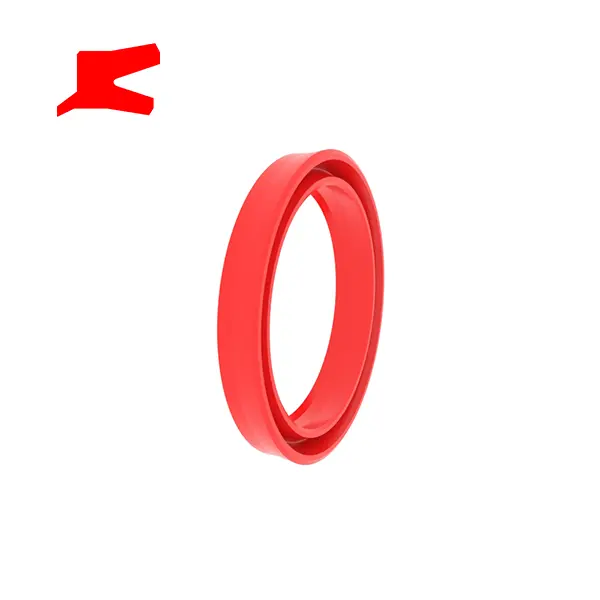

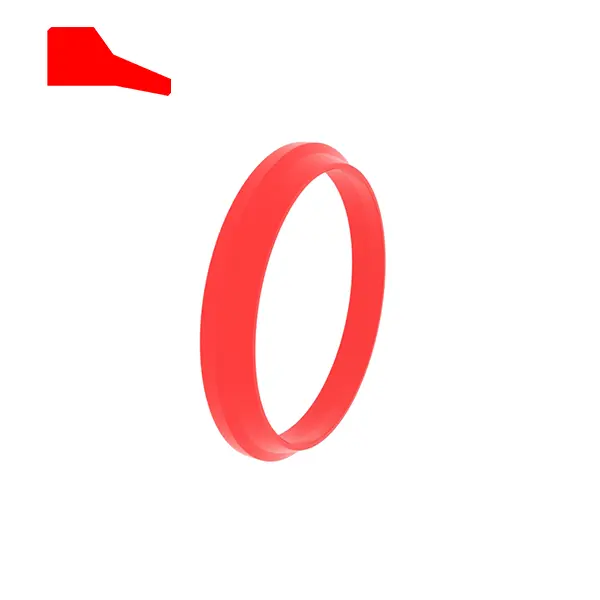

مهر و موم گرد و غبار

به عنوان تأمین کننده راه حل های مهر و موم حرفه ای ، سری RCA از مهر و موم های مهر و موم گرد و غبار که توسط Ruichen Seals راه اندازی شده است ، دارای طرح های متنوع و عملکردهای هدفمند است که نیازهای اصلی میدان صنعتی را برای پیشگیری از گرد و غبار ، مقاومت در برابر فشار و سازگاری با محیط زیست پوشش می دهد.

از نظر طراحی فنی ، محصولات سری مهر و موم شده مهر و موم گرد و غبار متمرکز بر انعطاف پذیری هستند. مهر و موم های عمومی (مانند RCA101/104/105) وجود دارد که با قطرهای بیرونی اکسترود شده نصب شده اند ، که با شیارهای استاندارد ISO 6195-A سازگار هستند و برای سناریوهای فضایی جمع و جور مناسب هستند. همچنین مدل هایی با اسکلت های ضد اکستروژن یکپارچه (مانند RCA103/106) وجود دارد که ثبات ساختاری را در زیر بارهای پویا از طریق طراحی شیار باز محوری (ISO 6195-B) تقویت می کند. برای شرایط خاص کار ، RCA107 از نصب شیار شیار 30 درجه پشتیبانی می کند و با تجهیزات امپریال و متریک سازگار است ، در حالی که RCA108 فرآیند نگهداری سیلندرهای قدیمی را از طریق طراحی رفع فلنج ساده می کند ، به طور قابل توجهی هزینه تحول را کاهش می دهد.

از نظر آب بندی بهینه سازی عملکرد ، ما قابلیت اطمینان را از طریق ساختارهای نوآورانه بهبود می بخشیم: طراحی شیار بازگشت روغن RCA101 باعث افزایش ریفلاکس روغن می شود و باعث کاهش تجمع آلاینده می شود. ساختار لب دو لب یا کمکی (RCA109/111/112 و غیره) با یک مهر و موم ترکیبی تترا فلوئورو اتیلن برای دستیابی به گرد و غبار دو عمل و سد روغن ترکیب شده است. و طراحی کامپوزیت PTFE (Polytrafluoroethylene) مواد و حلقه O (RCA115 ~ 119) توزیع فشار را بیشتر متعادل می کند ، در برابر دمای بالای 250 درجه سانتیگراد مقاوم است و در برابر خوردگی شیمیایی مقاوم است ، مناسب برای محیط های تمیز مانند نیمه هادی ها ، مواد غذایی و دارو. برای شرایط کار شدید ، از RCA213 در ترکیب با سری DA استفاده می شود ، با استفاده از مواد سختگیرانه برای مقاومت در برابر آلاینده های چسبنده مانند گل و تار و محافظت از مهر و موم داخلی در برابر فرسایش.

از نظر کاربرد ، سری RCA به طور گسترده با ماشین آلات مهندسی ، تجهیزات معدن ، سیستم های هیدرولیک و پنوماتیک و زمینه های صنعتی دقیق سازگار است. به عنوان مثال ، RCA111/211 می تواند در برابر فشار زیاد 1.6MPA مقاومت کند و محافظت مضاعف برای سیلندرهای هیدرولیک را فراهم می کند. RCA115 ~ 119 به دلیل ویژگی های غیر خزنده و اصطکاک کم ، به اولین انتخاب برای پیشگیری از گرد و غبار از تجهیزات دقیق تبدیل شده است. RCA108 بدون نیاز به اصلاح شیار ، یک راه حل سریع برای نگهداری تجهیزات قدیمی ارائه می دهد. از نظر مواد ، ما اصرار داریم که به حفاظت از محیط زیست و عملکرد اهمیت مساوی بدهیم. فناوری اصلاح PTFE هم به خودکشی و هم مقاومت در برابر سایش را در نظر می گیرد. الاستومرهای حلقه O (مانند NBR) از ثبات آب بندی اطمینان حاصل می کنند. برخی از مدل ها (مانند RCA119) از یک فرمول بدون سیلیکون برای برآورده کردن نیازهای دقیق کارگاه های تمیز استفاده می کنند. سالهاست که Ruichen Seals همواره به "سازگاری دقیق و محافظت طولانی مدت" توجه داشته است. از طریق سری RCA ، به مشتریان کمک می کند تا با چالش هایی مانند نفوذ گرد و غبار ، نشت روغن و خوردگی درجه حرارت بالا مقابله کنند و ضمانت های قابل توجهی را برای عملکرد کارآمد تجهیزات ارائه می دهند.

ویژگی ها و برنامه های کاربردی محصول:

کاربرد اصلی: ضد گرد و غبار استاندارد برای سیلندر روغن

مزایا: مهر و موم های چرخشی گرد و غبار به راحتی نصب می شوند و اثرات ضد اصطکاک و ضد گرد و غبار عالی دارند. آنها در جهت مخالف در حفره حرکت نخواهند کرد و هیچ فشاری بین حلقه مهر و موم و حلقه ضد گرد و غبار وجود نخواهد داشت.

مواد: پلی اورتان ، لاستیک

مناطق خاص برنامه:

ضد گرد و غبار عمومی (RCA101 ~ 105/113/114): به طور گسترده در ماشین آلات مهندسی و تجهیزات اتوماسیون برای مقاومت در برابر نفوذ گرد و غبار استفاده می شود.

سناریوهای سنگین و نگهداری (RCA103/106/108): پشتیبانی از اسکلت و طراحی فلنج برای سناریوهای پر بار مانند ماشین آلات معدن و تحول سیلندر قدیمی مناسب است.

محیط دقیق و سخت (119 ~ RCA115): نیمه هادی ، غذا و پزشکی و سایر صنایع ، الزامات بدون خزش ، اصطکاک کم و مقاومت در برابر خوردگی را برآورده می کند.

سازگاری چند استاندارد: RCA107 از تجهیزات انگلیس پشتیبانی می کند ، و سری RCA شیارهای استاندارد ISO 6195 را برای ساده کردن فرآیند انتخاب پوشش می دهد.

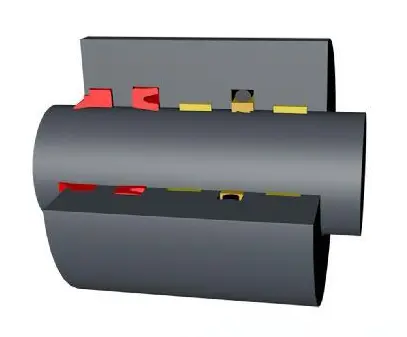

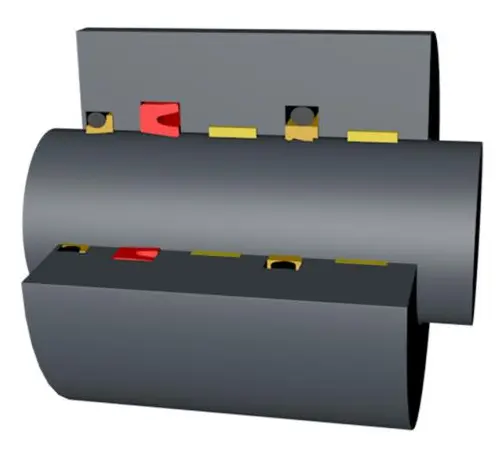

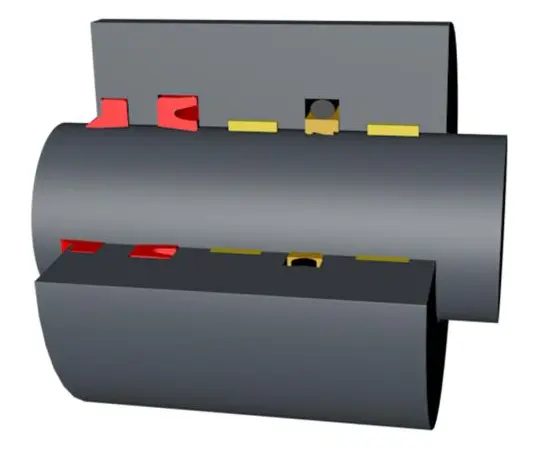

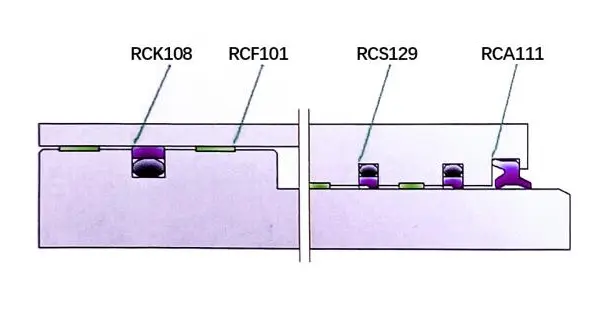

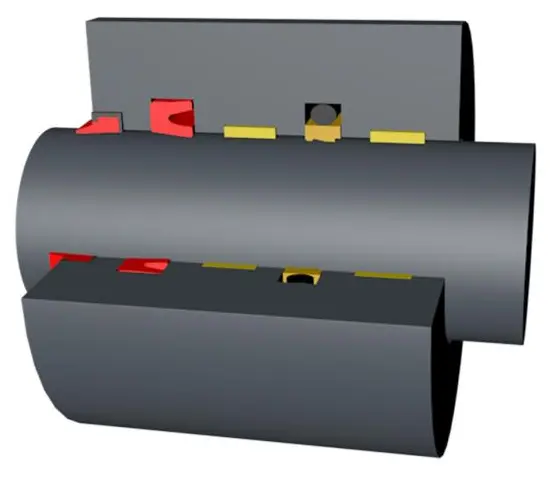

برنامه آب بندی و طراحی سیلندر

صنعت سنگین: نمونه های صنعت: ابزارهای سنگین (ماشین آلات جعلی ، مطبوعات هیدرولیک ، ماشین های خمش و غیره) ، متالورژی (آسیاب های نورد ، سیلندرهای AGC و غیره) ، معدن (پشتیبانی هیدرولیک ، تجهیزات معدن و غیره) ، ماشین آلات ساختمانی سنگین (جرثقیل ها ، بیل ها و غیره))

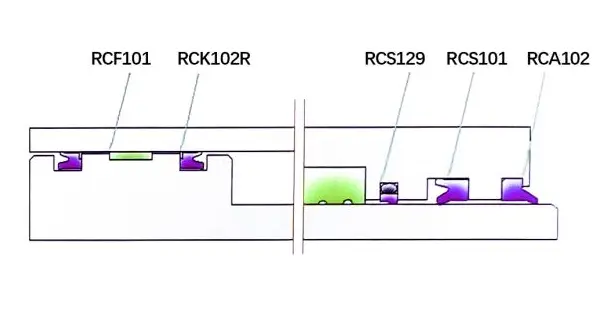

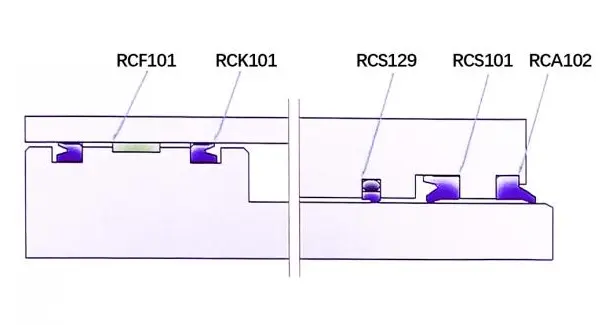

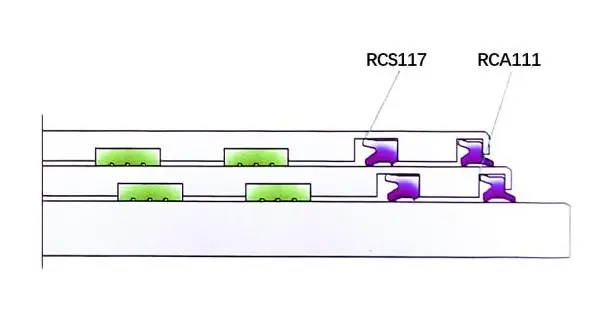

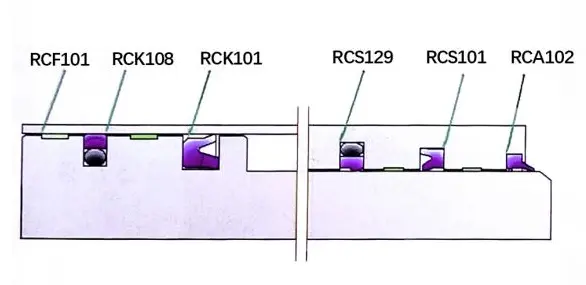

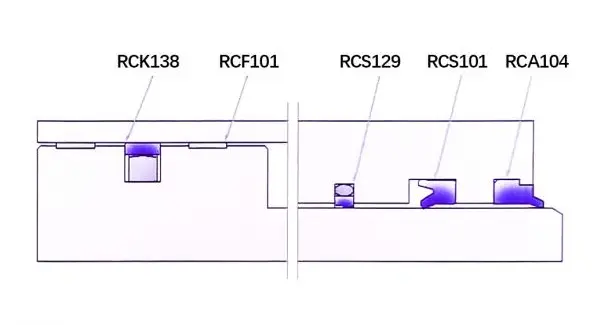

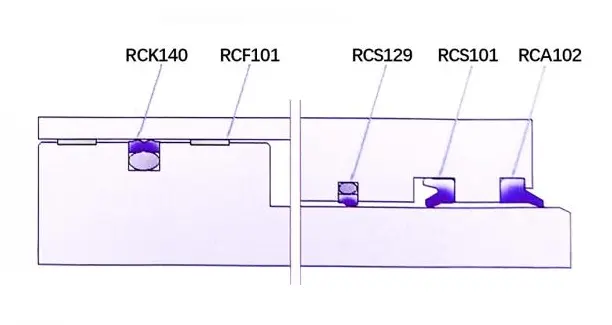

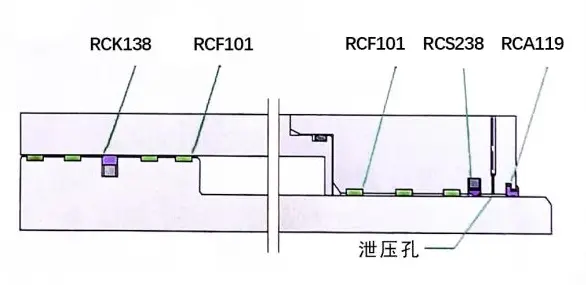

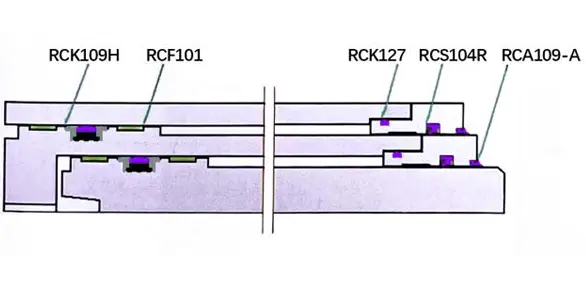

طرح آب بندی توصیه شده:

ماشین جعلی سنگین

AGC متالورژی

سیلندر ستون پشتیبانی هیدرولیک

نگهبان پشتیبانی هیدرولیک جک

سیلندر بلند کردن جرثقیل

سیلندر جرثقیل

صنعت متوسط: نمونه های صنعت: تجهیزات بلند کردن ، ماشین آلات کشاورزی ، ابزارهای حمل و نقل سبک ، سکوهای بلند کردن ، ابزار دستگاه (ماشین های خمشی ، دستگاه های قالب گیری تزریق ، دستگاه های فرز و غیره) ، لیفتراک ، کامیون های کمپرسی

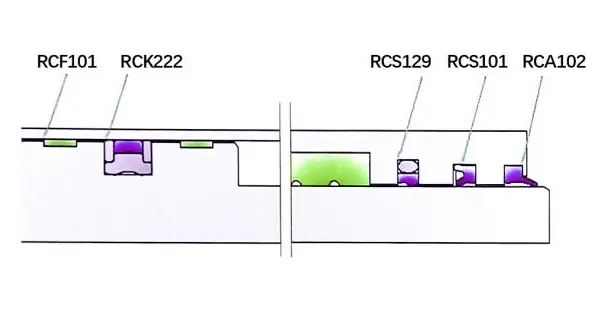

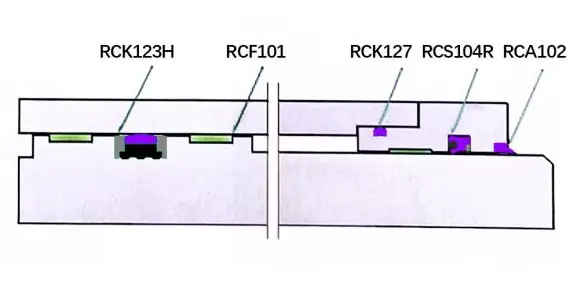

طرح آب بندی توصیه شده:

دستگاه خمش

دستگاه بلند کردن کامیون کمپرسی

ماشین آلات کشاورزی

سکوی بلند کردن

صنعت نور: نمونه های صنعت: ابزار ماشین ، لیفتراک ، ماشین آلات قالب گیری تزریق ، ماشین آلات کشاورزی ، بالرها

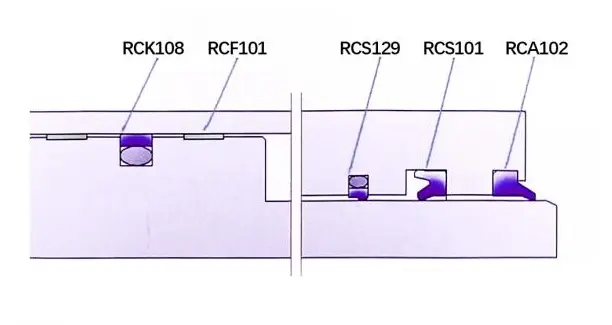

طرح آب بندی توصیه شده:

لیفتراک کوچک

دستگاه قالب گیری تزریقی

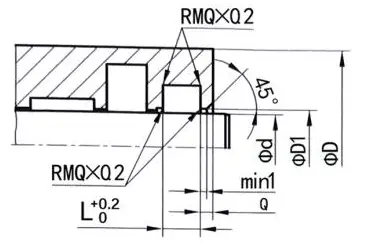

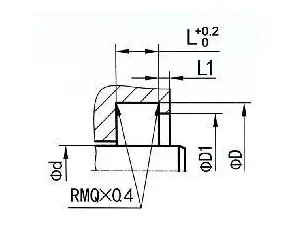

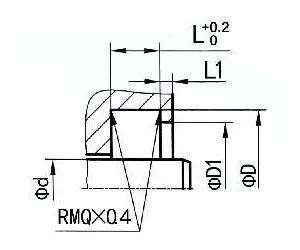

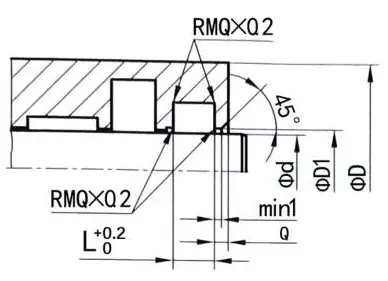

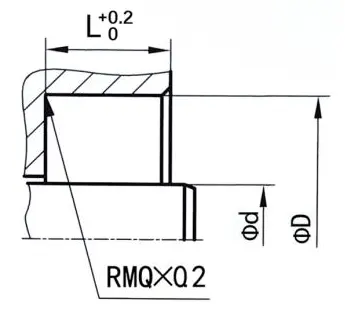

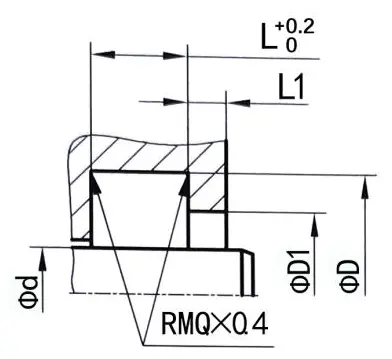

شیار مهر و موم

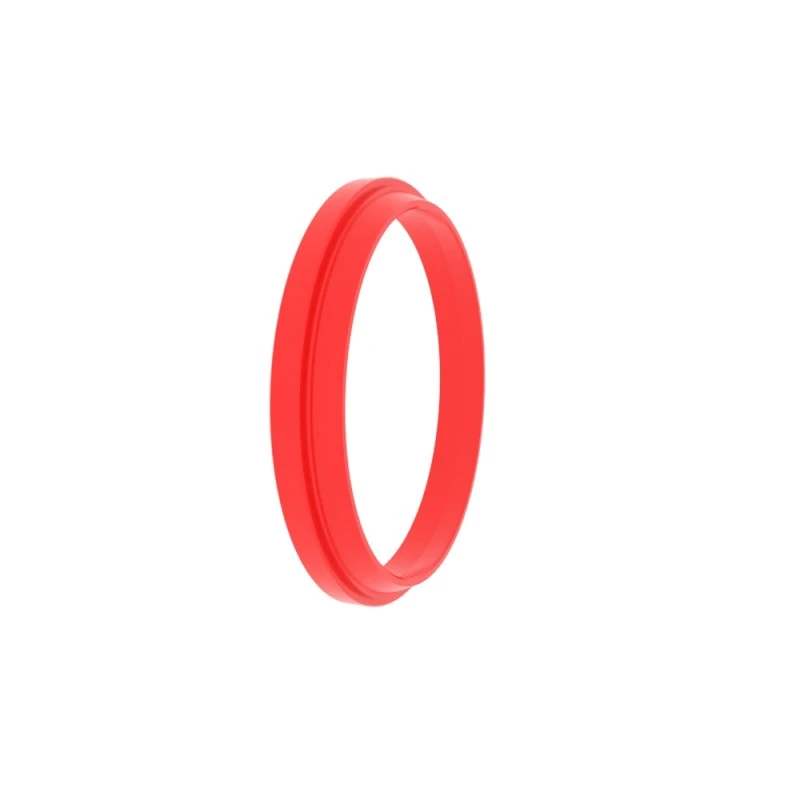

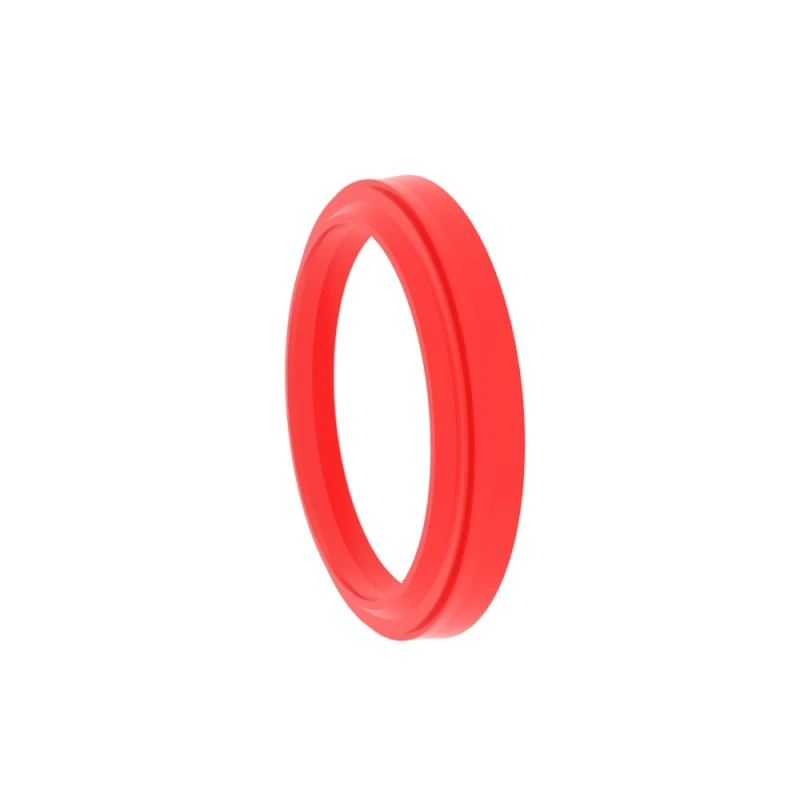

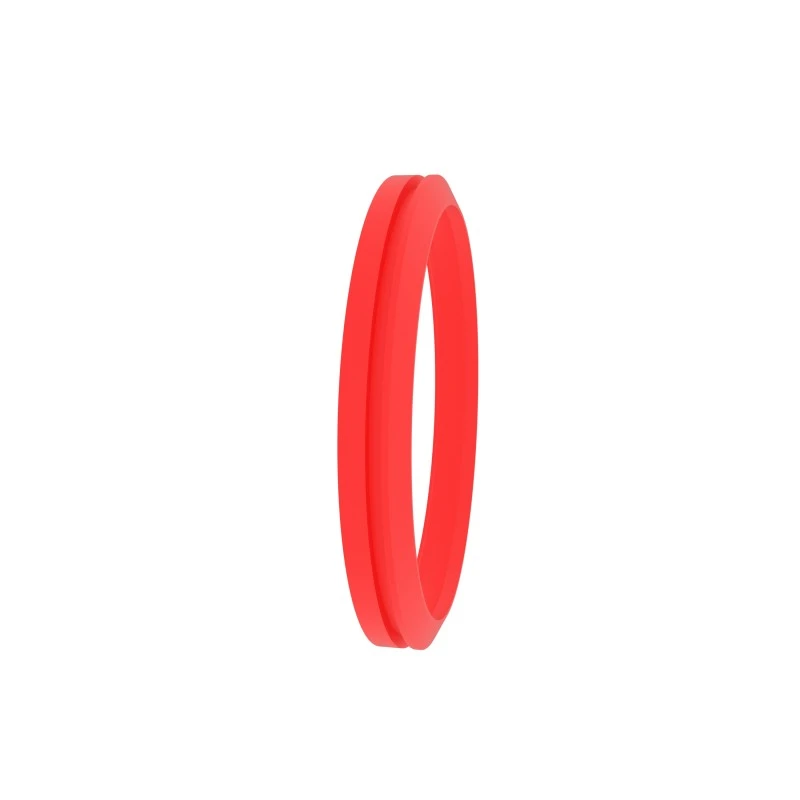

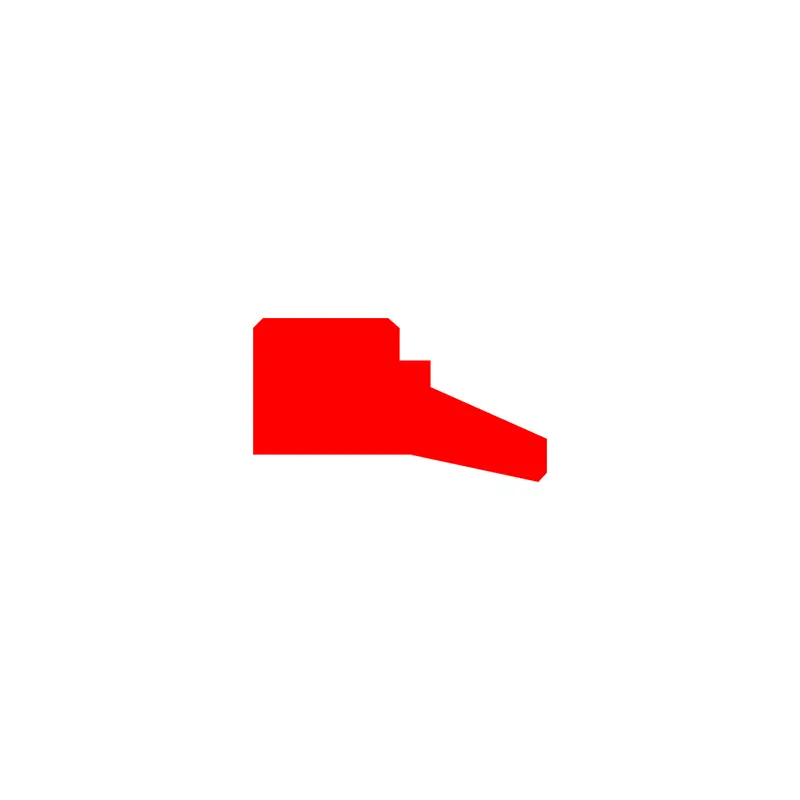

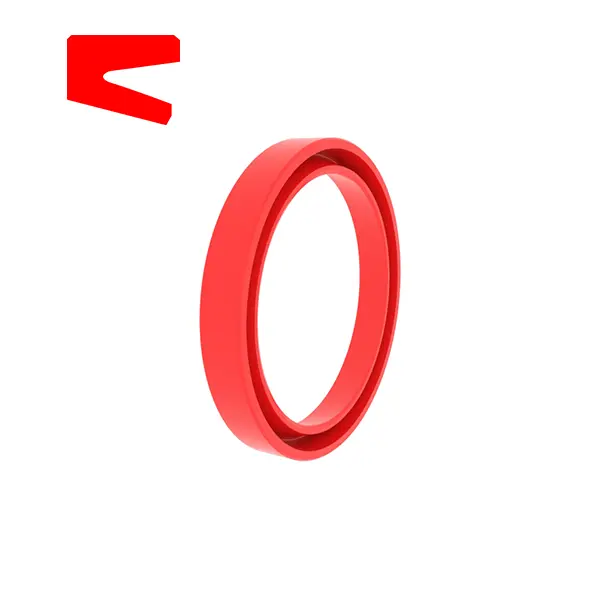

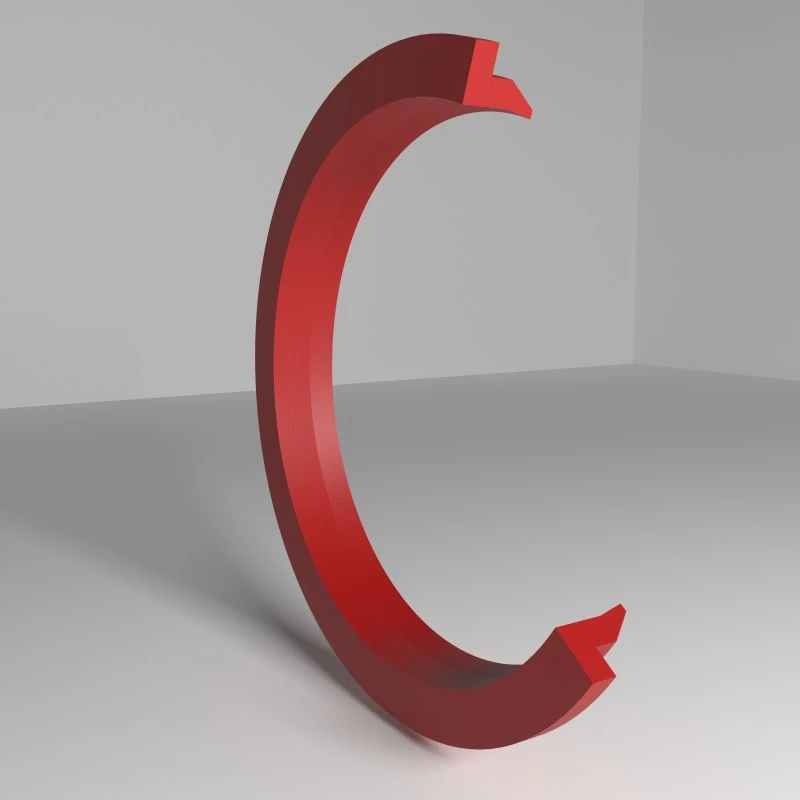

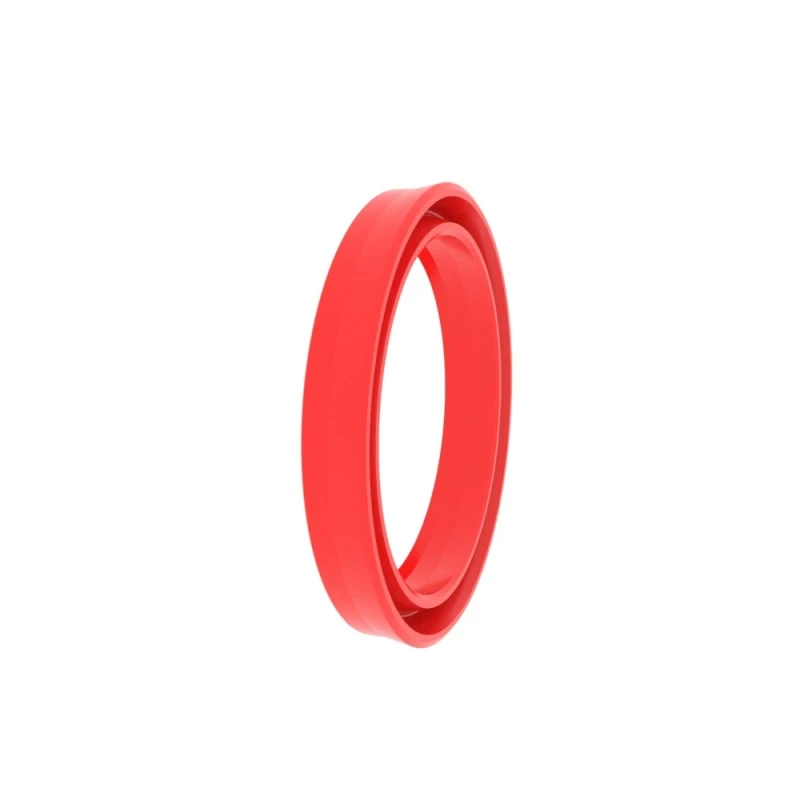

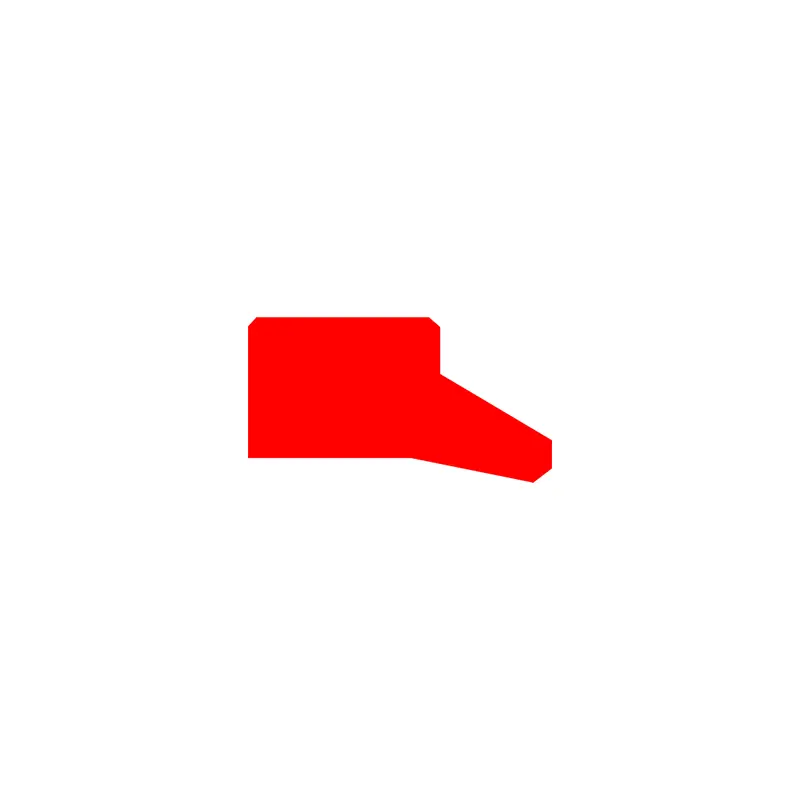

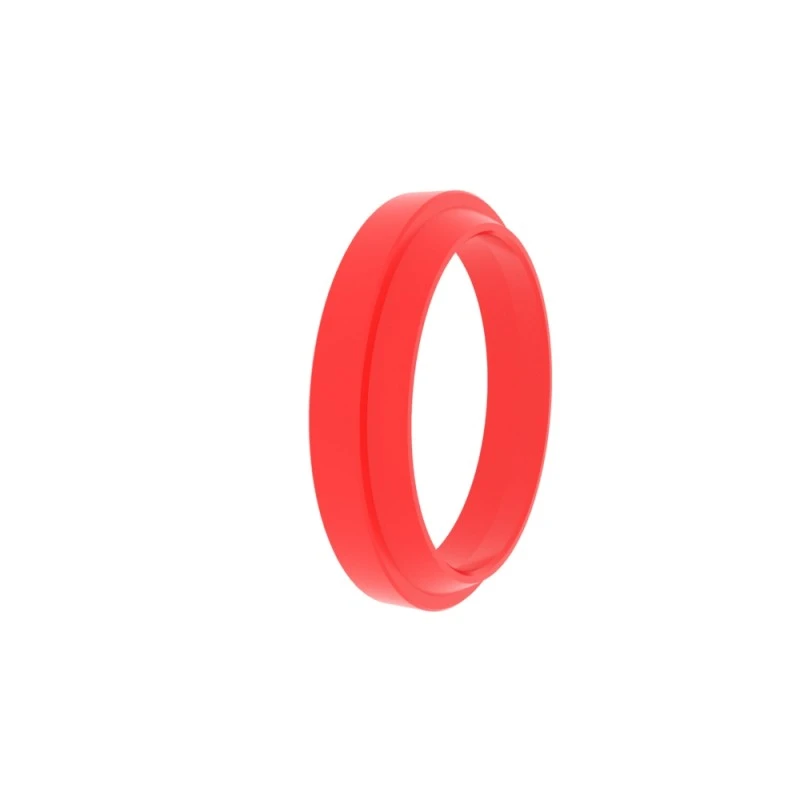

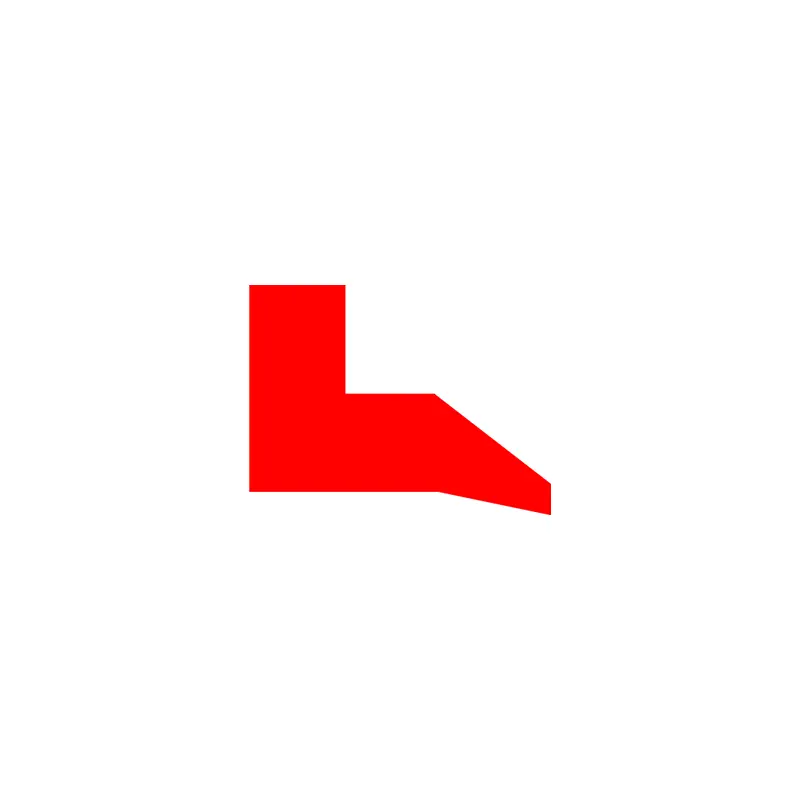

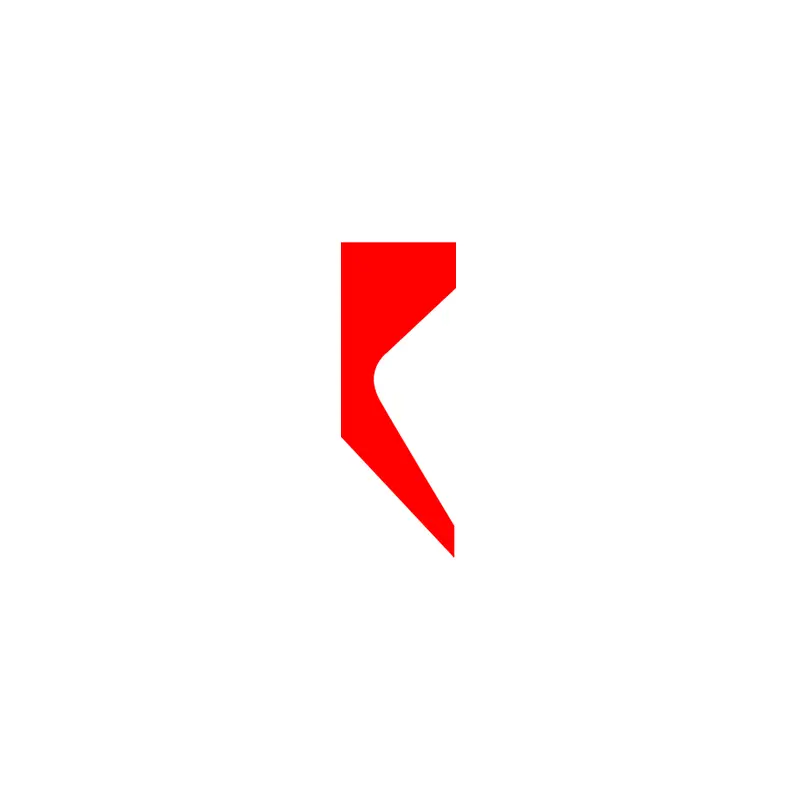

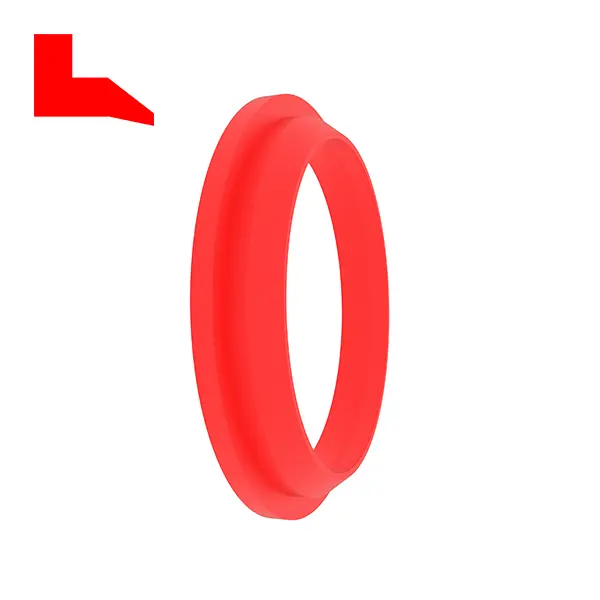

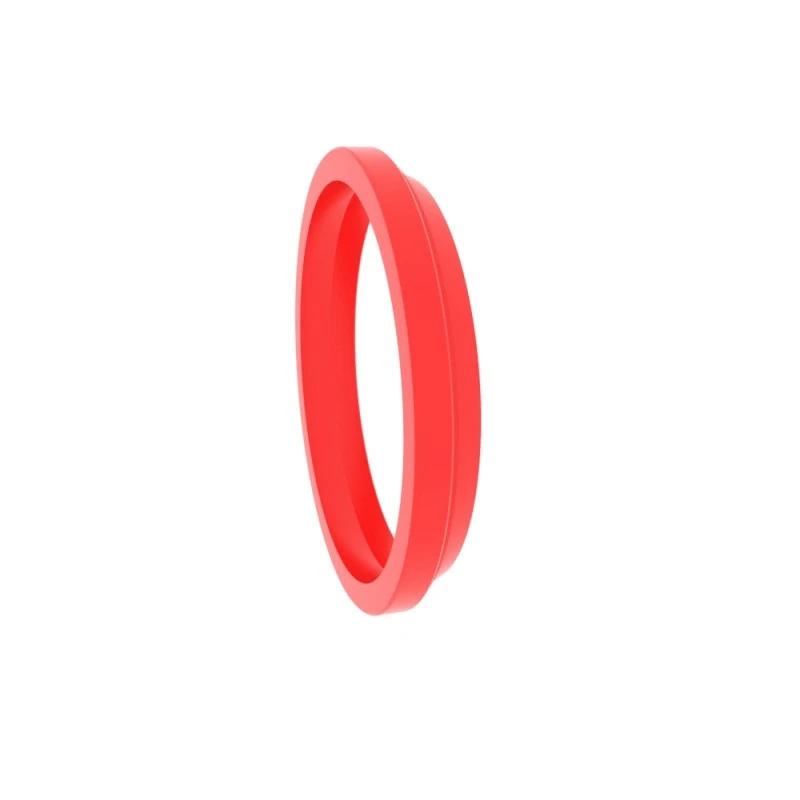

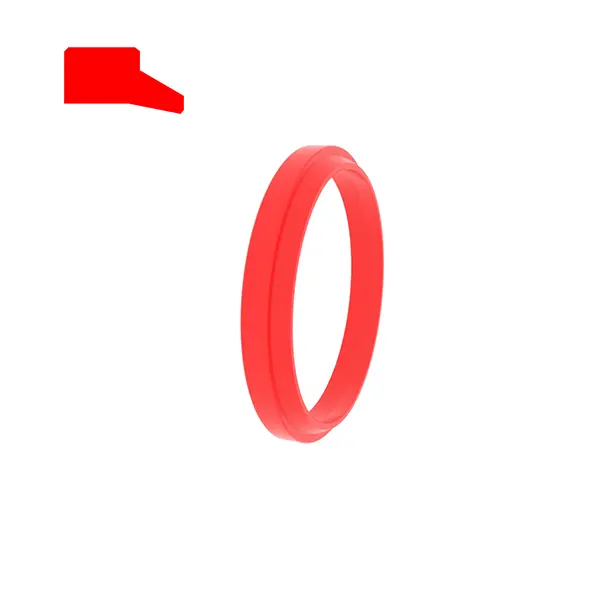

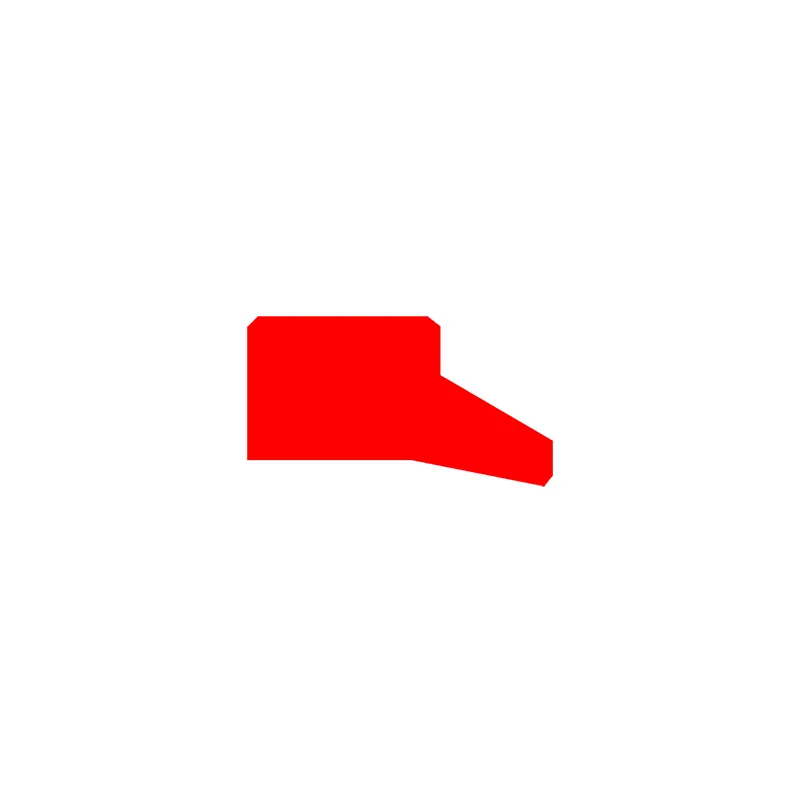

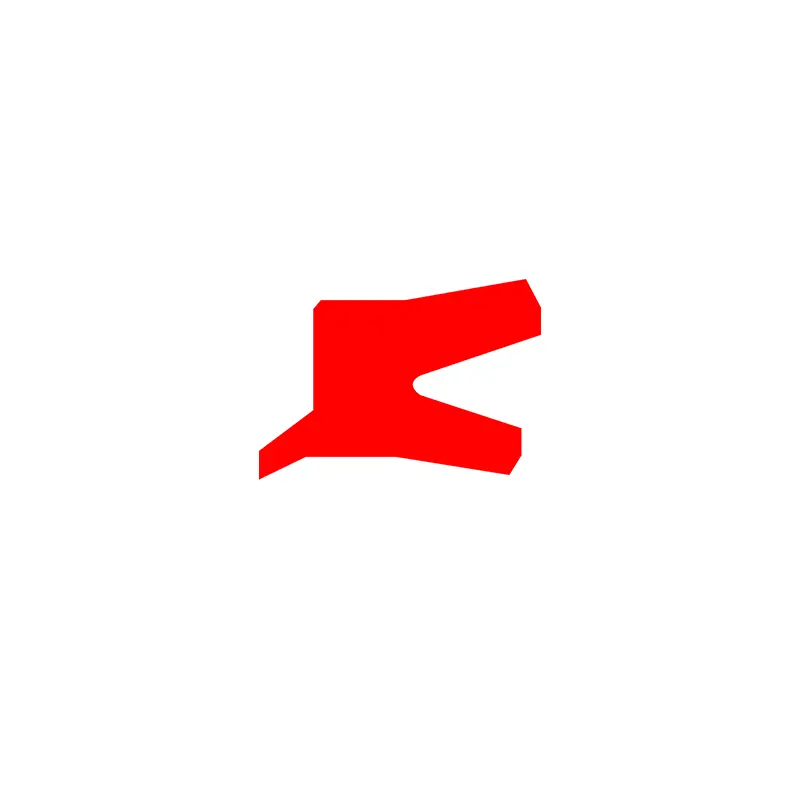

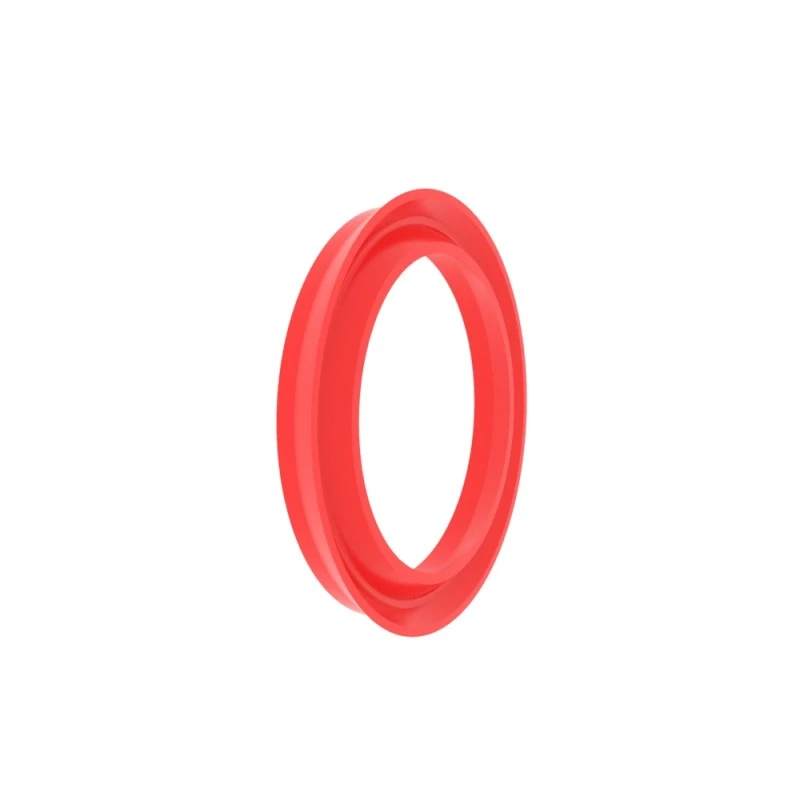

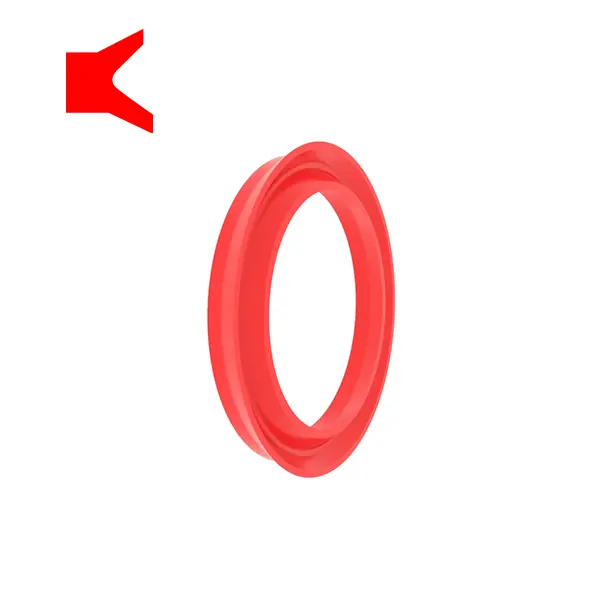

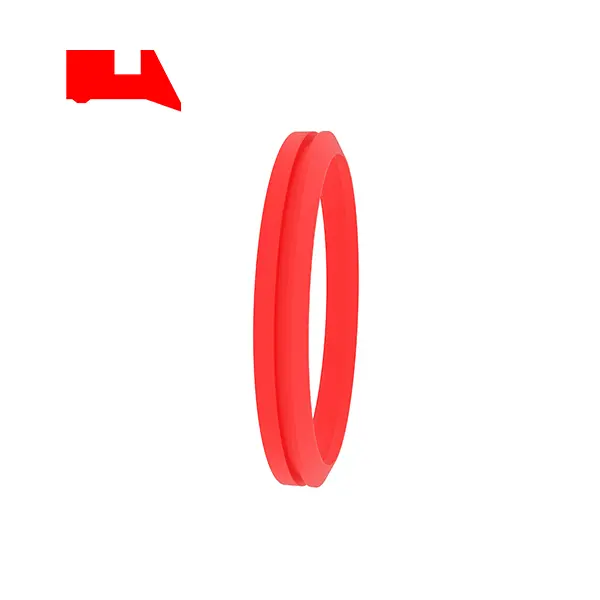

RCA101
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
ح ...... ارتفاع کل مهر و موم گرد و غبار

سفارش مثال

مدل: RCA101

اندازه شیار: 100x108x4/7

مواد: RC-PU-H

نوع مهر: RCA101 ، RCA104
کاربرد اصلی: محافظت از گرد و غبار استاندارد برای سیلندرهای روغن
مزایا: نصب ساده ، اثر ضد اصطکاک عالی و ضد گرد و غبار ، بدون تخمک برعکس در حفره ، بدون فشار فشار بین حلقه آب بندی و حلقه گرد و غبار.
مواد: پلی اورتان ، لاستیک

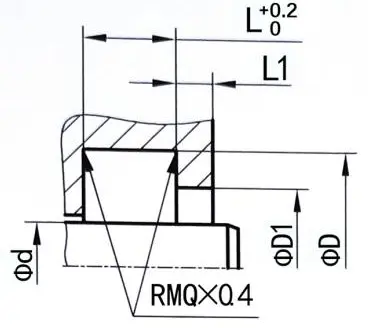

نمونه های شیار مهر	موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند)
	RCA101	φd	φd	FD1	L	L1	H
		6-100	φd+8	φd+6	4	1	7
	RCA104	100.1-149.9	φd+12	φd+9	5.5	1.5	10
		≥150	φd+15	φd11	6.5	2	13

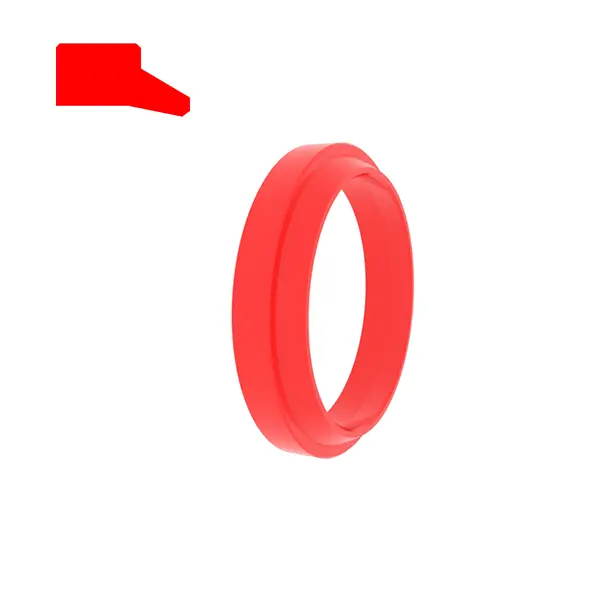

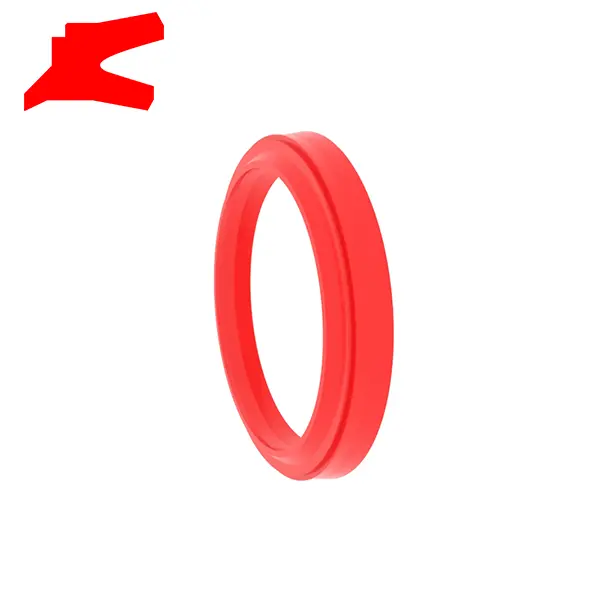

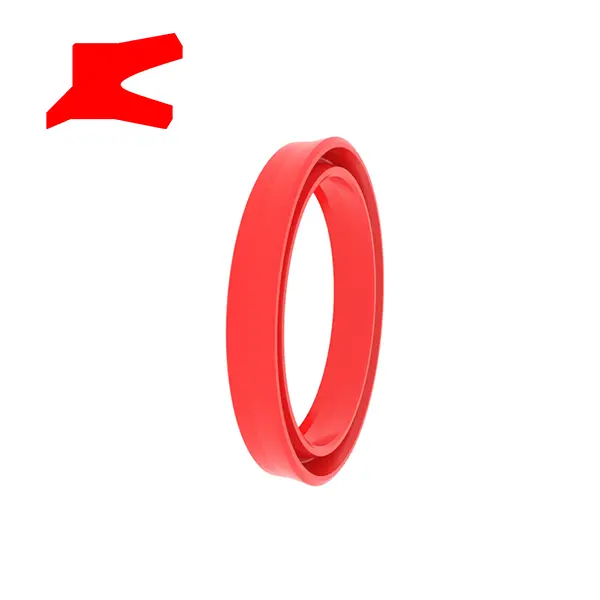

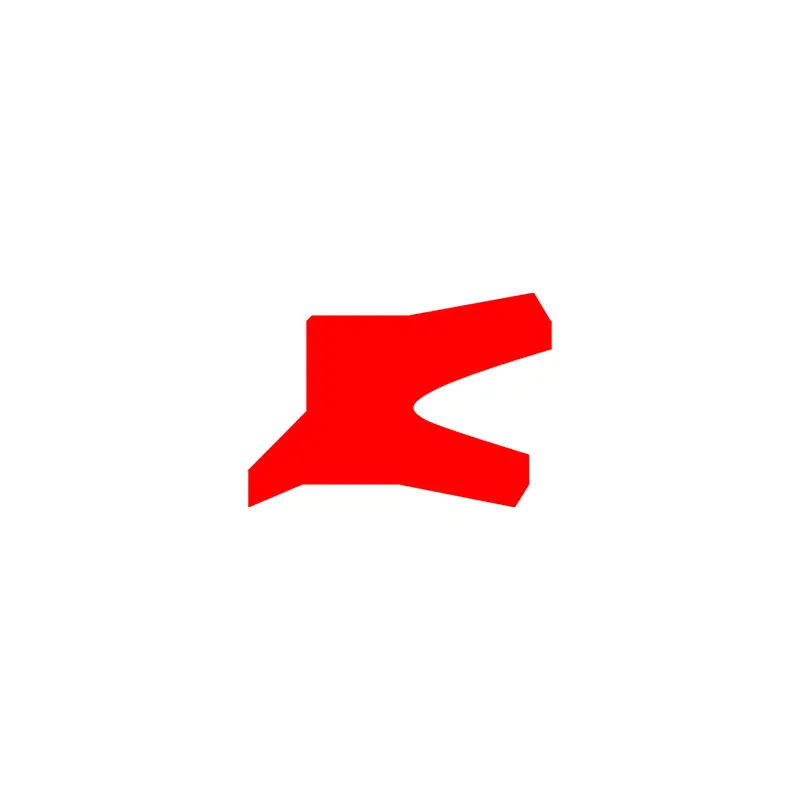

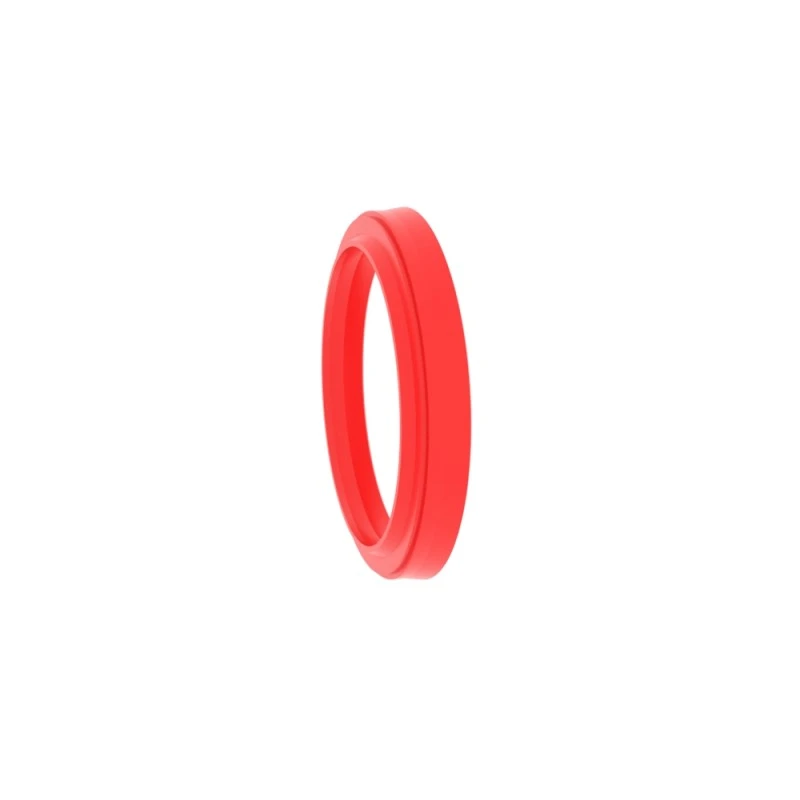

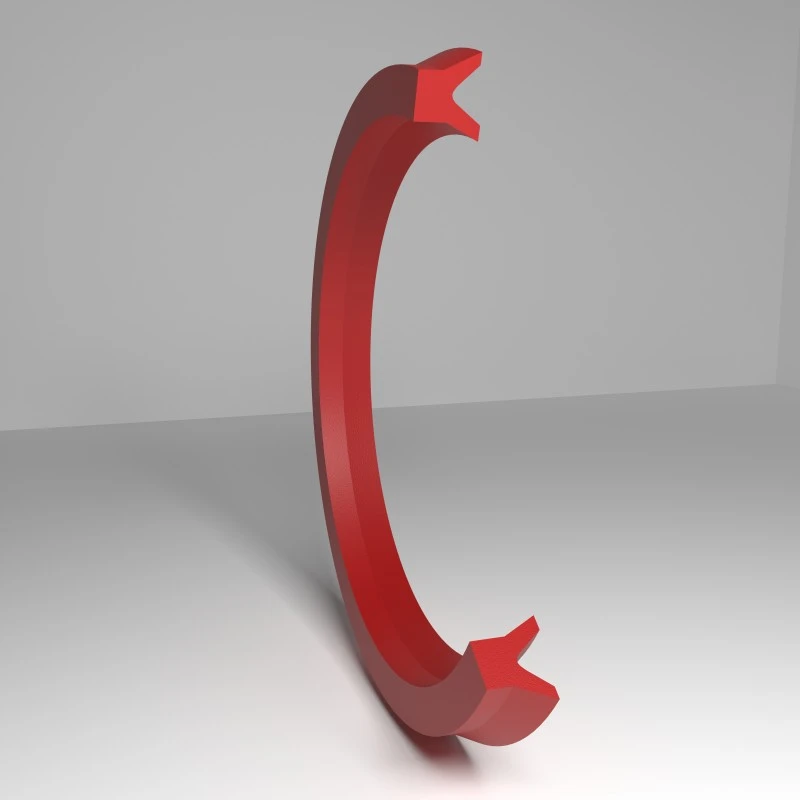

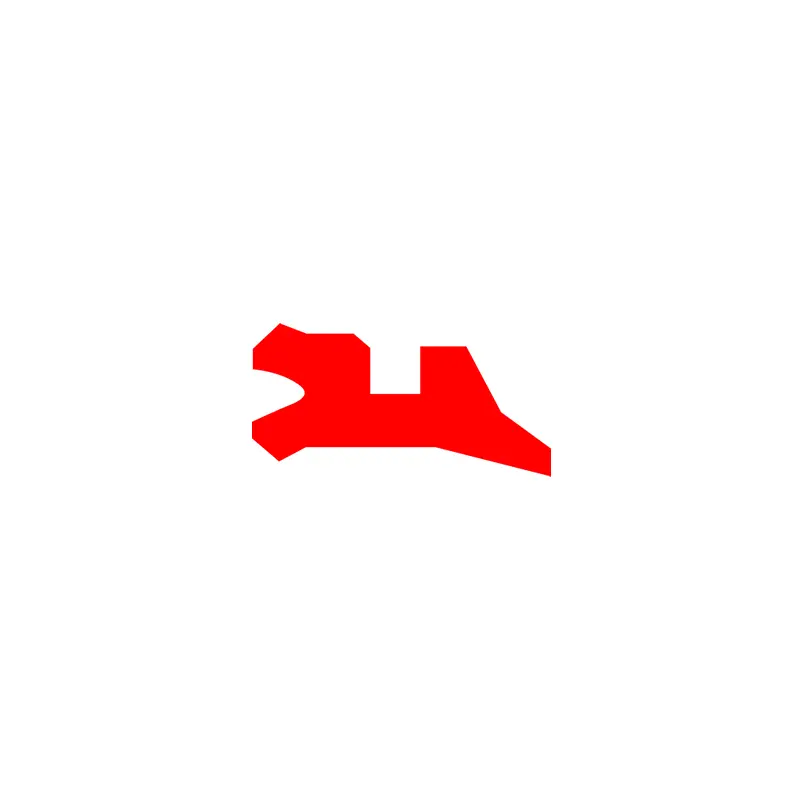

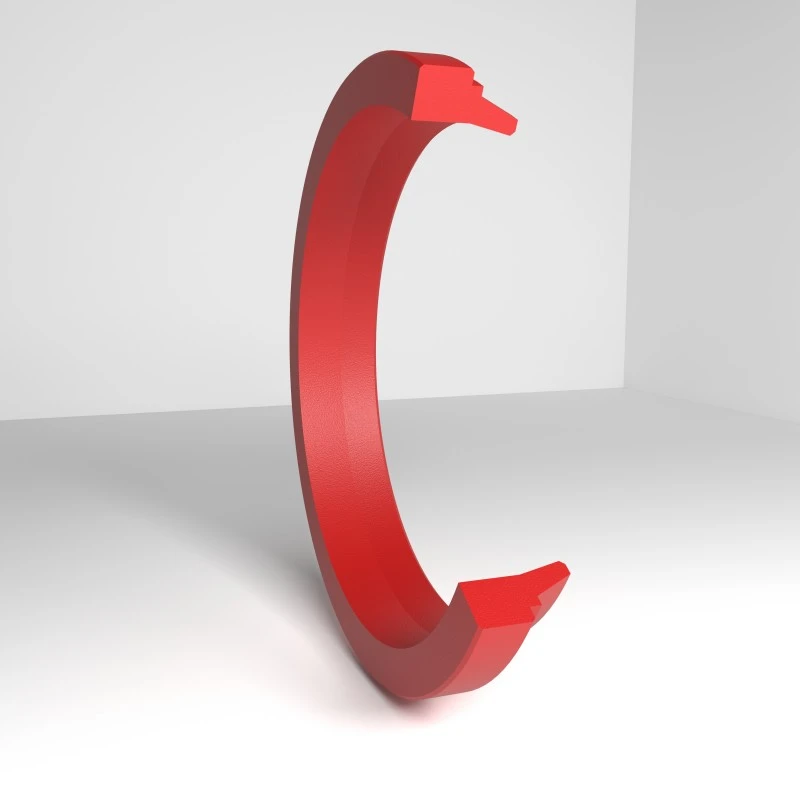

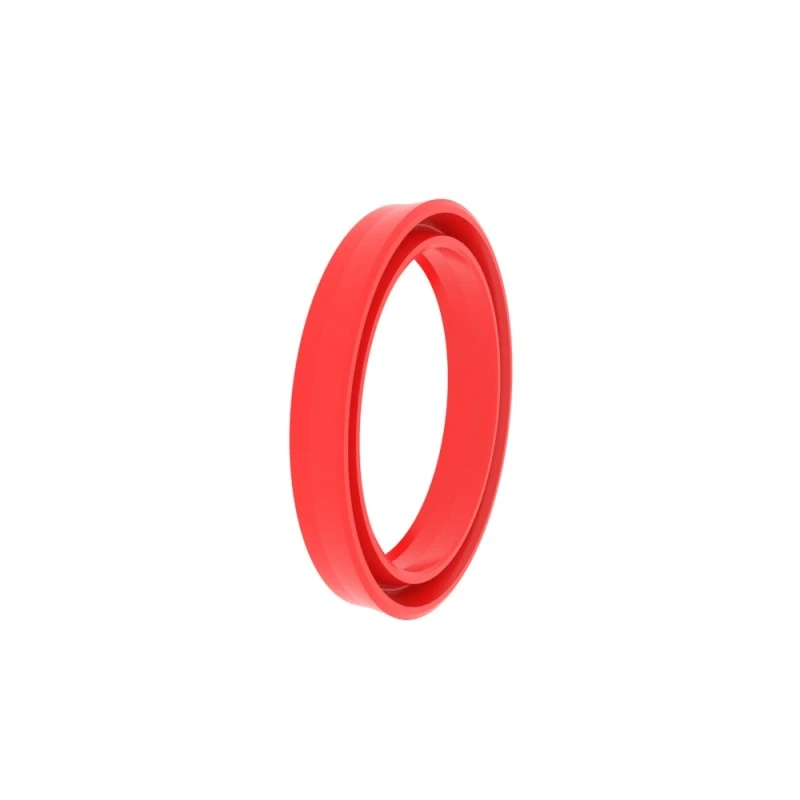

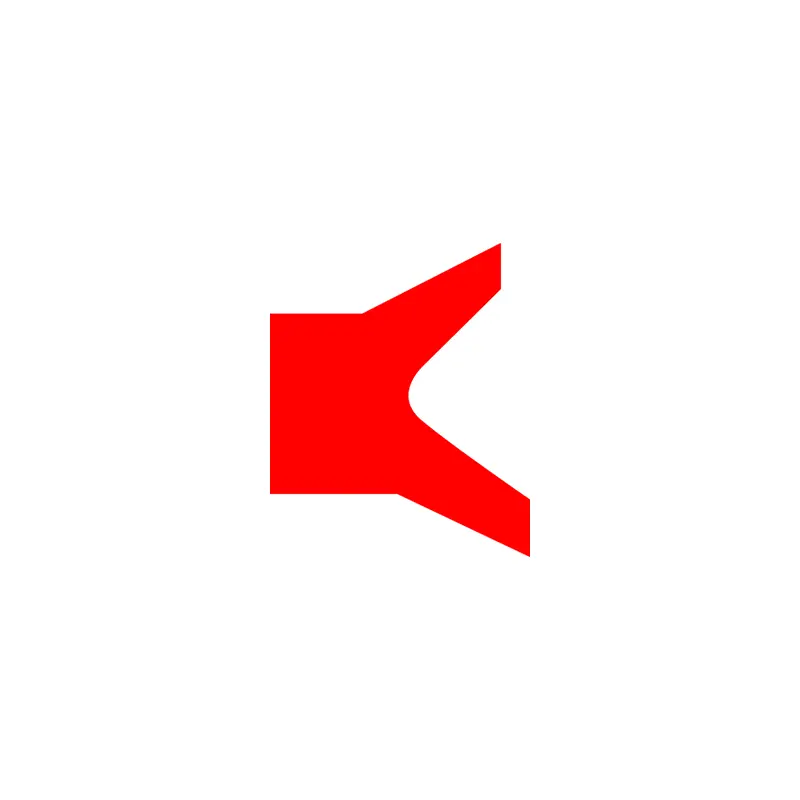

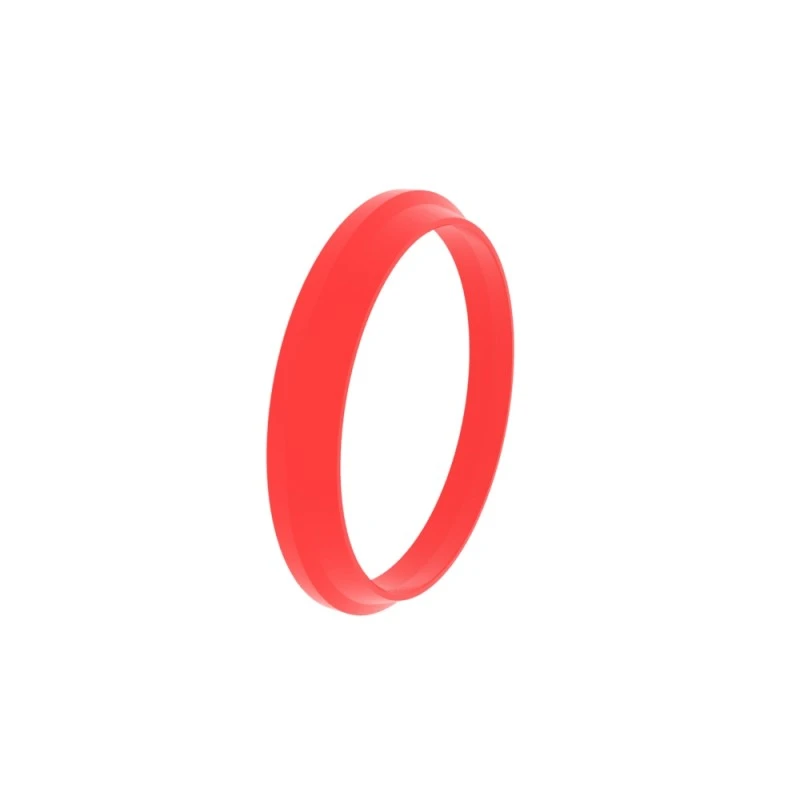

RCA102
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
ح ...... ارتفاع کل مهر و موم گرد و غبار

سفارش مثال
مدل: RCA102
اندازه شیار/ارتفاع مهر و موم گرد و غبار: 100x115x8.5
مواد: RC-PU-H

نوع مهر: RCA102 ، RCA105 ، RCA211
برنامه اصلی: عمدتا با مهر و موم های ترکیبی کشویی استفاده می شود
مزایا: عملکرد اصطکاک خوب ، مهر و موم دو طرفه RCA211
مواد: (سختی فوق العاده بلند) پلی اورتان ، لاستیک

نمونه های شیار مهر	موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند)
	RCA102	φd	φd	FD1	L	L1	H
	RCA105	6-49.9	φd+8	φd+4	5	≥ 2	6
	RCA211	50-99.9	φd+10	φd+5	6	≥ 2	7
		100 پوند	φd+15	φd+7.5	8.5	≥ 2	11.5

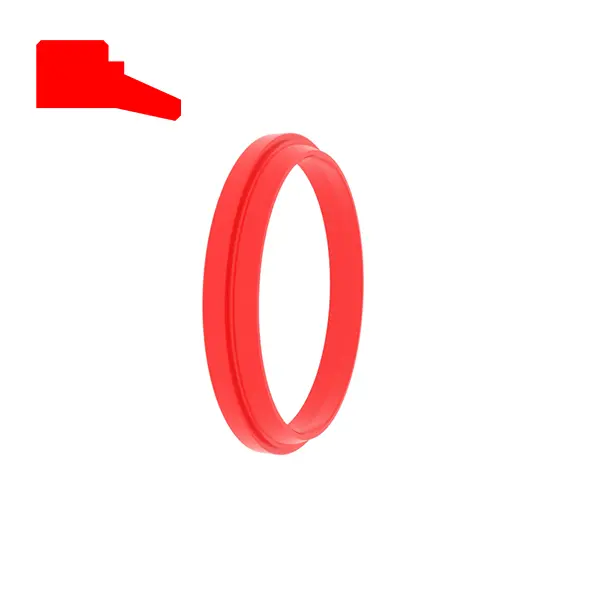

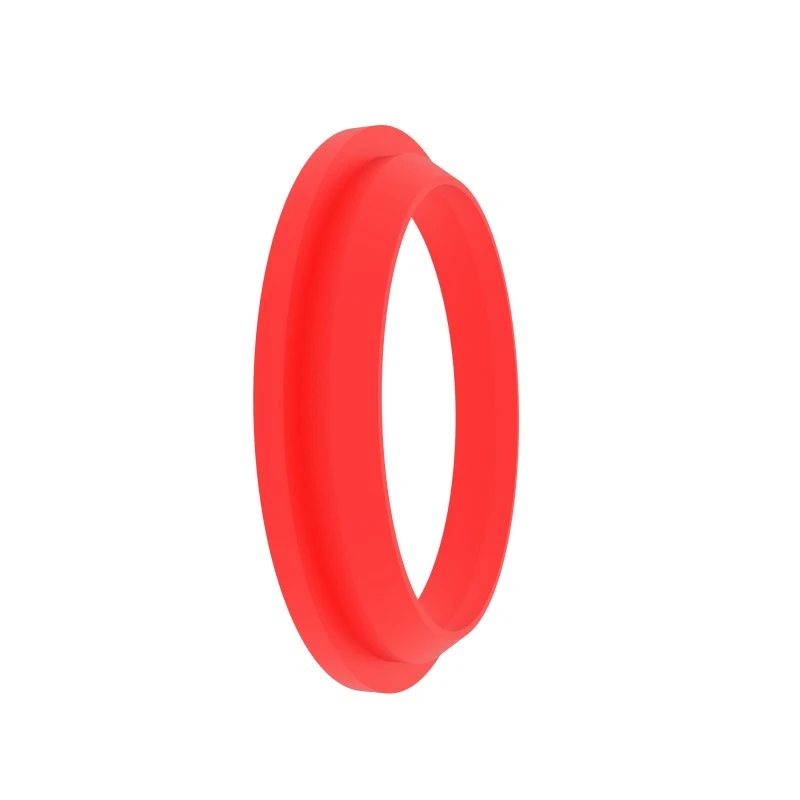

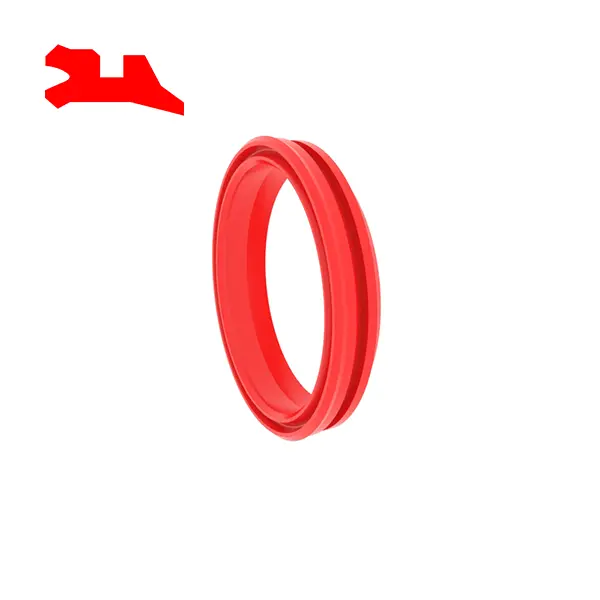

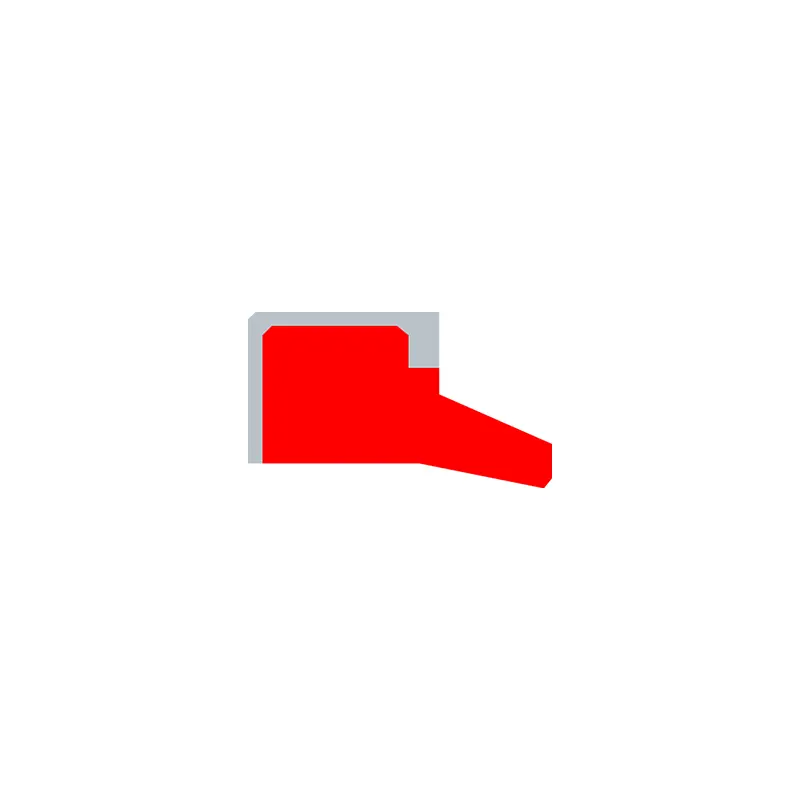

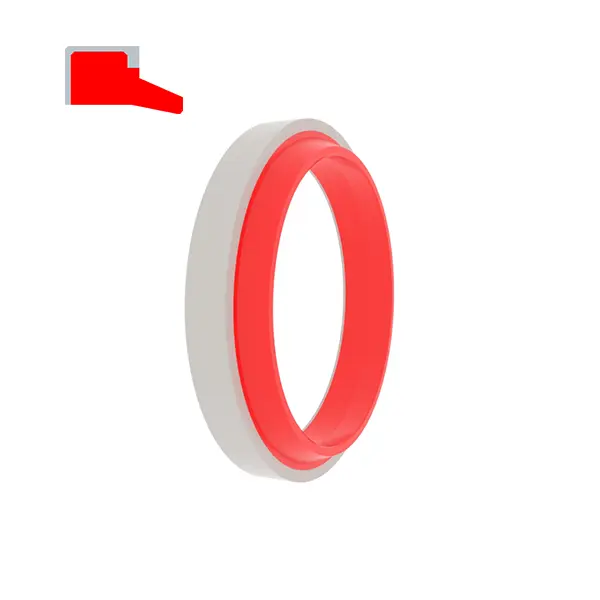

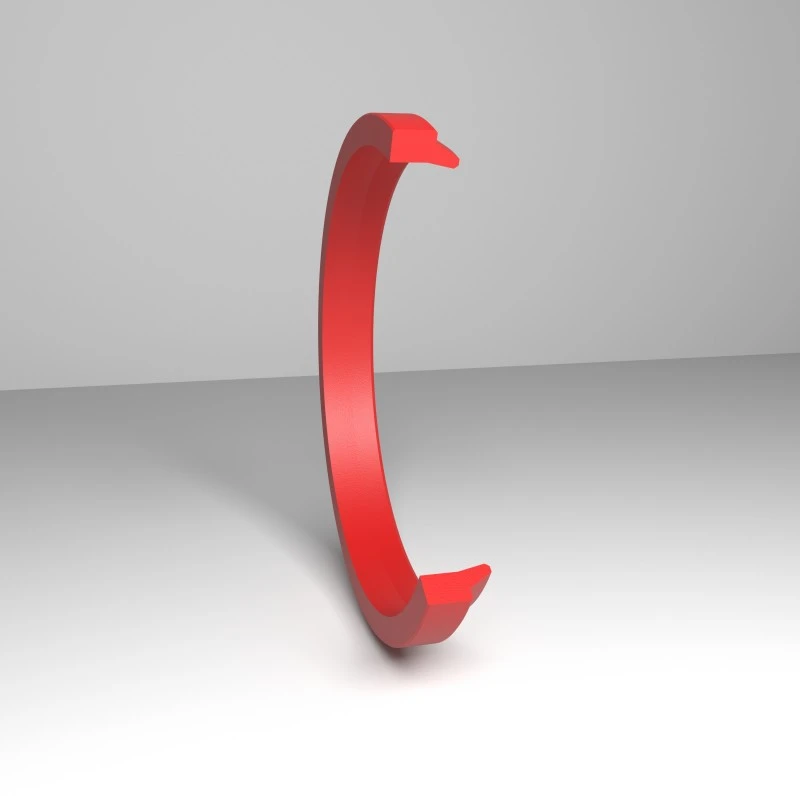

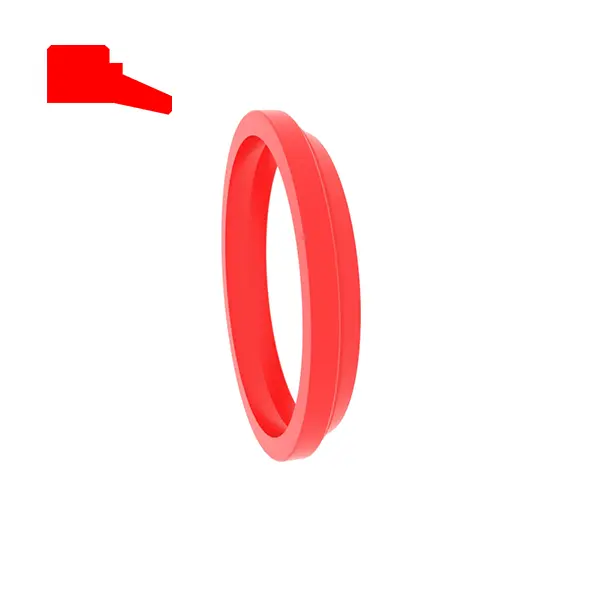

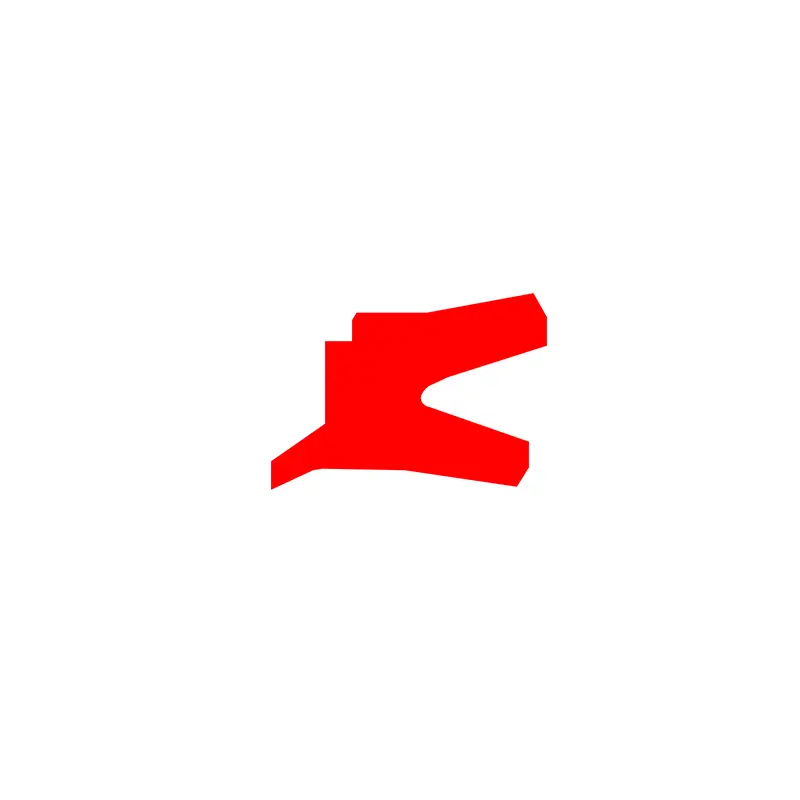

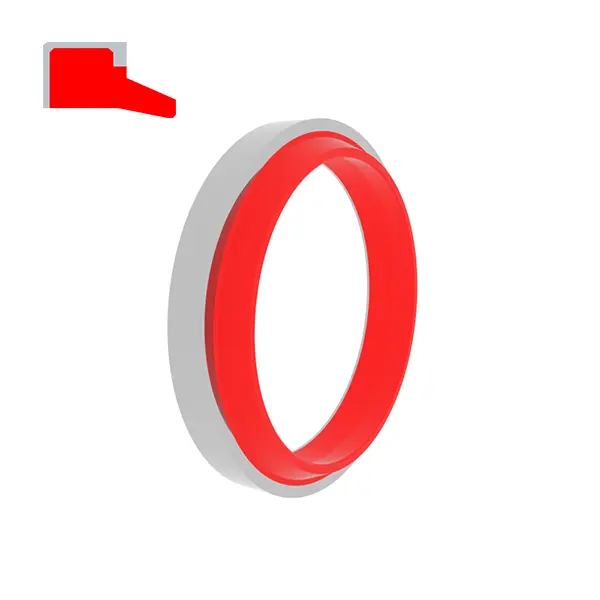

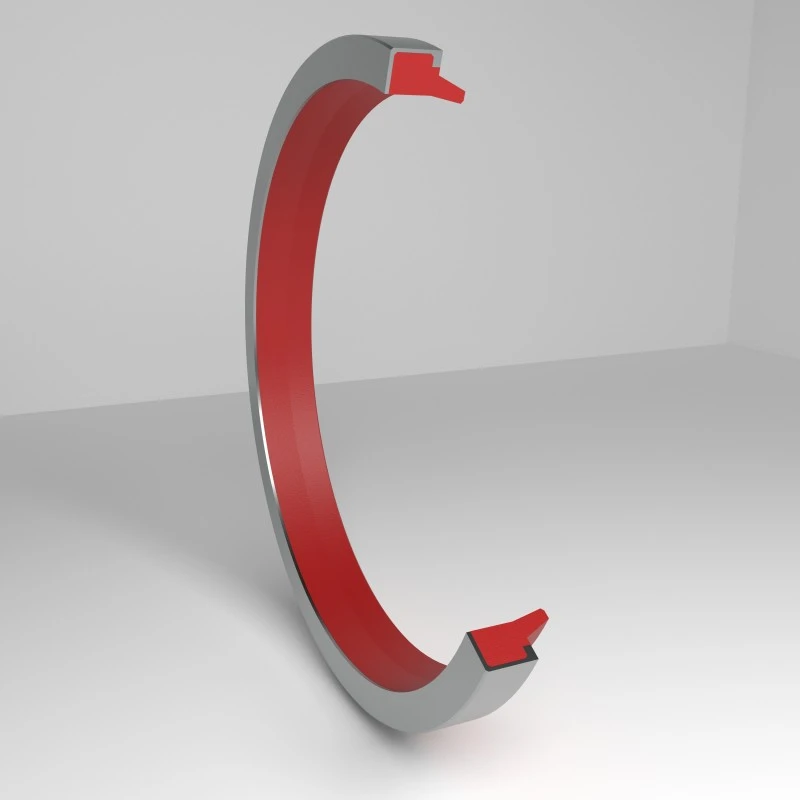

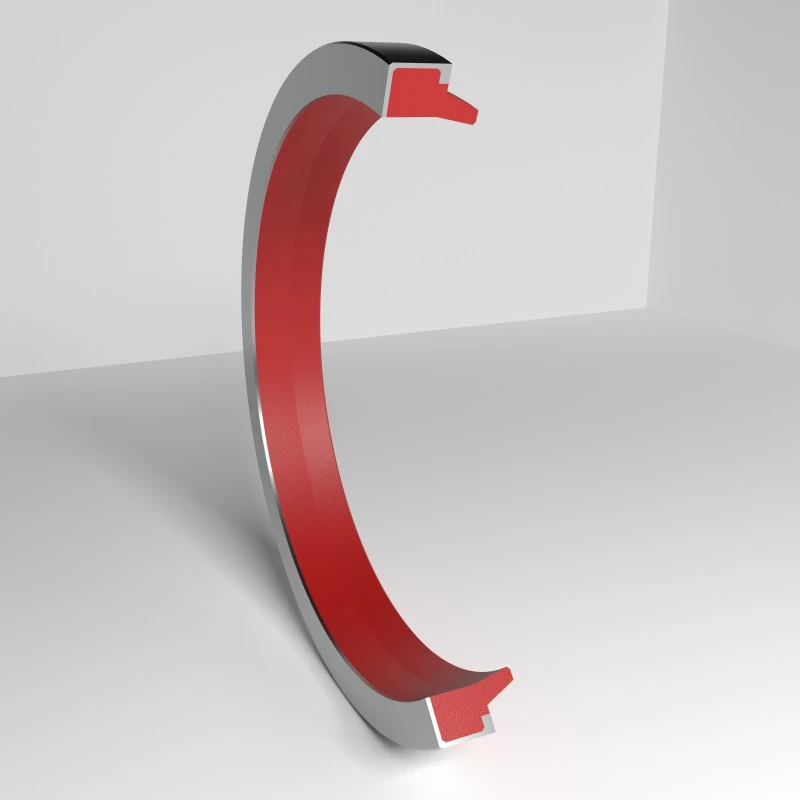

RCA103
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
ح ...... ارتفاع کل مهر و موم گرد و غبار

سفارش مثال

مدل: RCA103

اندازه شیار/کل ارتفاع مهر و موم گرد و غبار: 100x115x9/12

مواد: RC-PU-H+POM

نوع مهر: RCA103 ، RCA106
کاربرد اصلی: سیلندرهای استاندارد و برای شیارهای باز
مزایا: عملکرد ضد اصطکاک خوب است ، و حلقه پشتیبانی مانع از بروز اکسیداسیون بین شیار و مهر و موم می شود و موقعیت یابی و متناسب در حفره محکم است.
مواد: (سختی فوق العاده بلند) پلی اورتان + پلیوکسی متیلن ، لاستیک + پلیوکسی متیلن

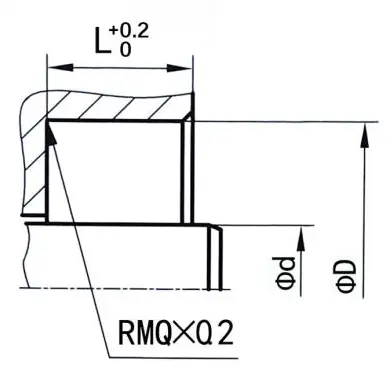

نمونه های شیار مهر	موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند)
	RCA103	φd	φd	L	H
		6-9.9	φd+8	5	8
	RCA106	10-99.9	φd+10	7	10
		100-200	φd+15	9	12
		200 پوند	φd+20	12	16

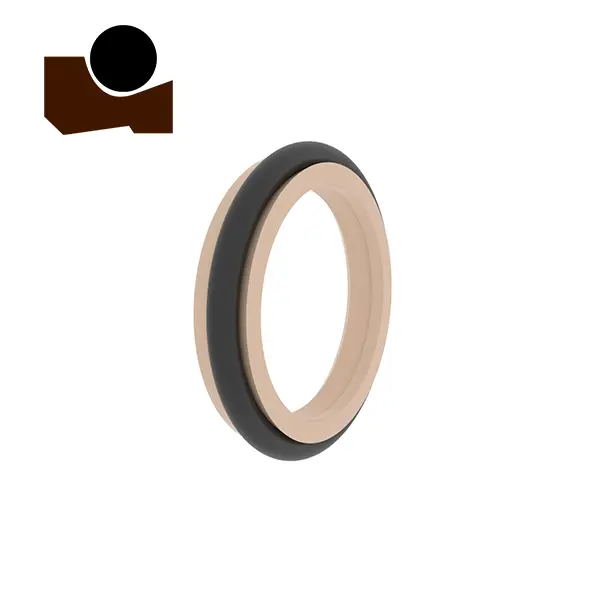

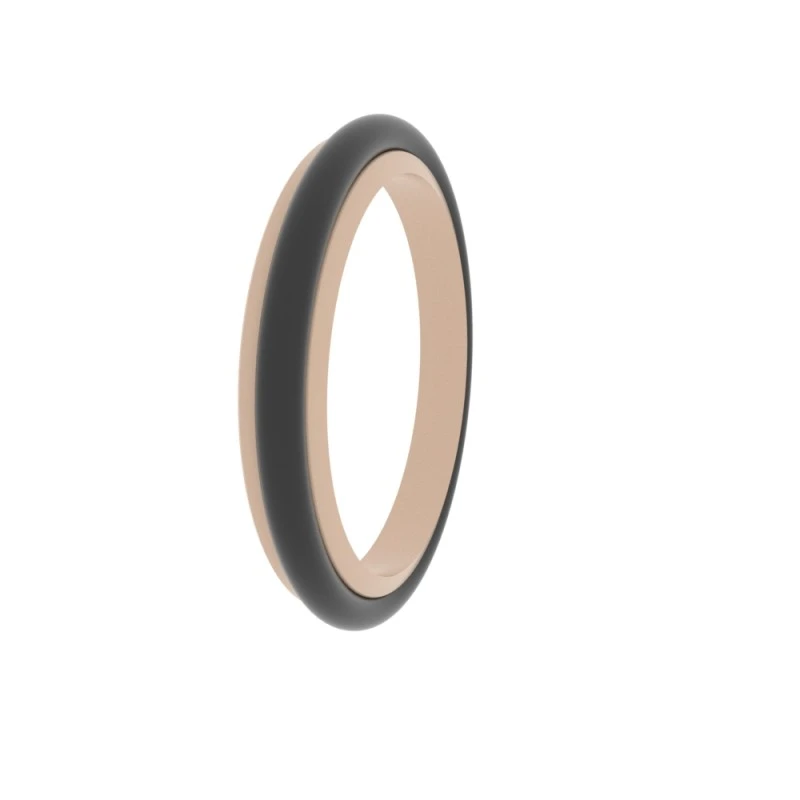

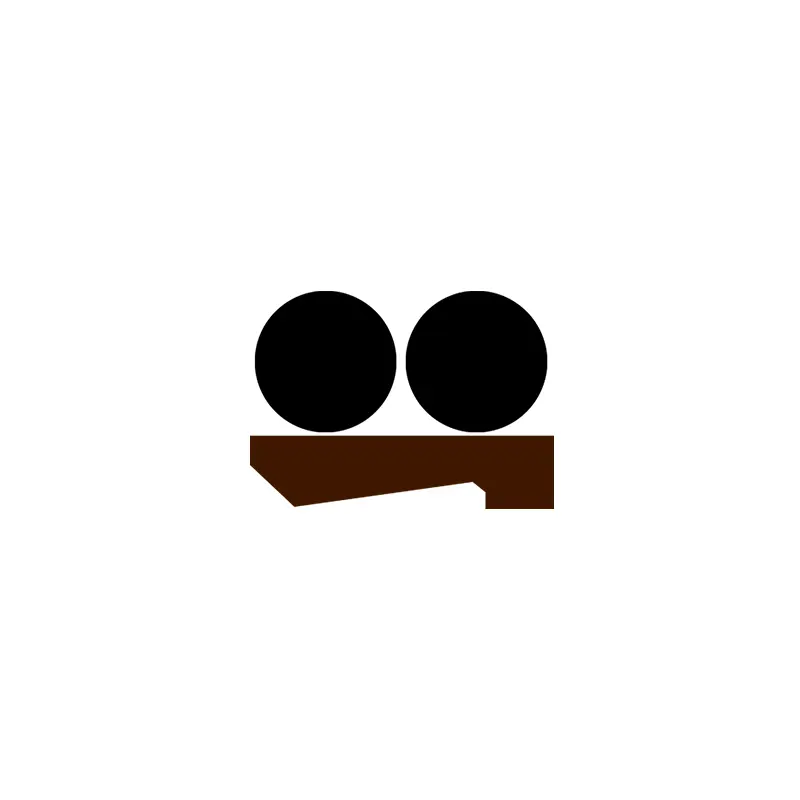

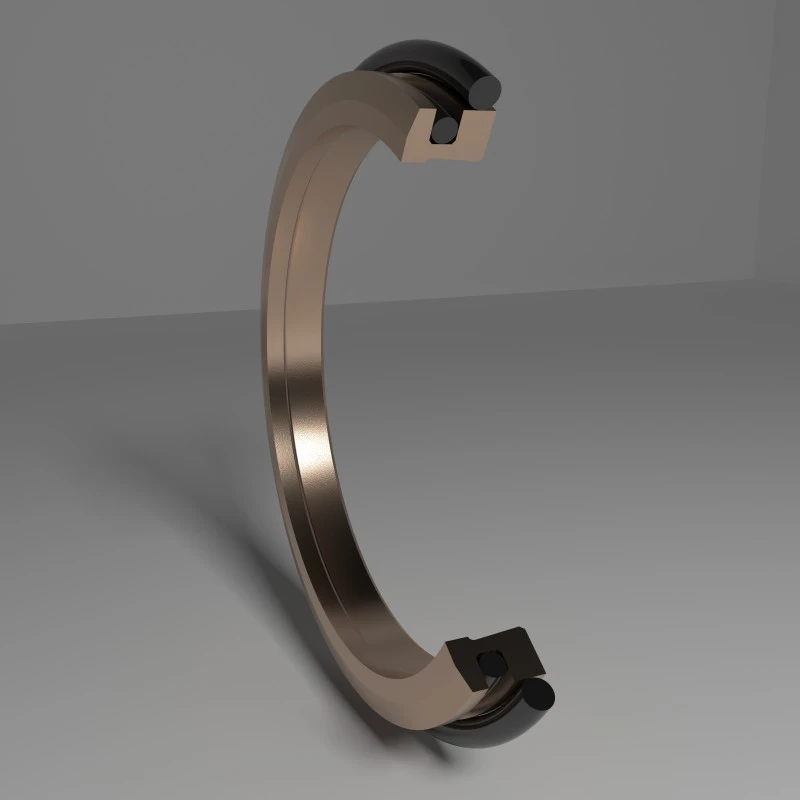

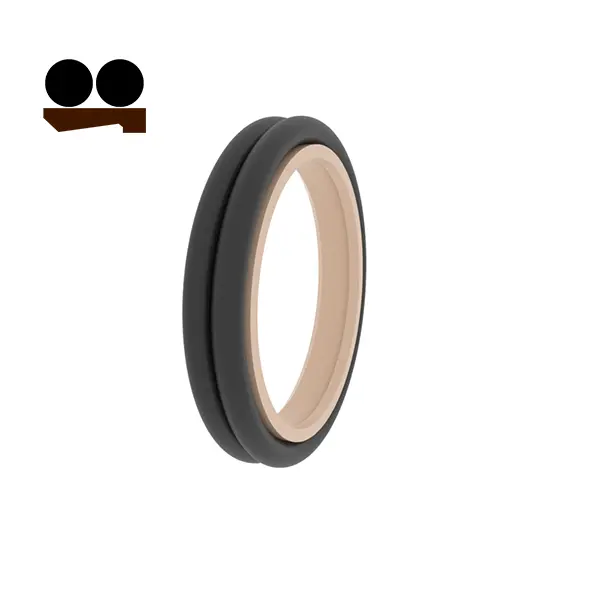

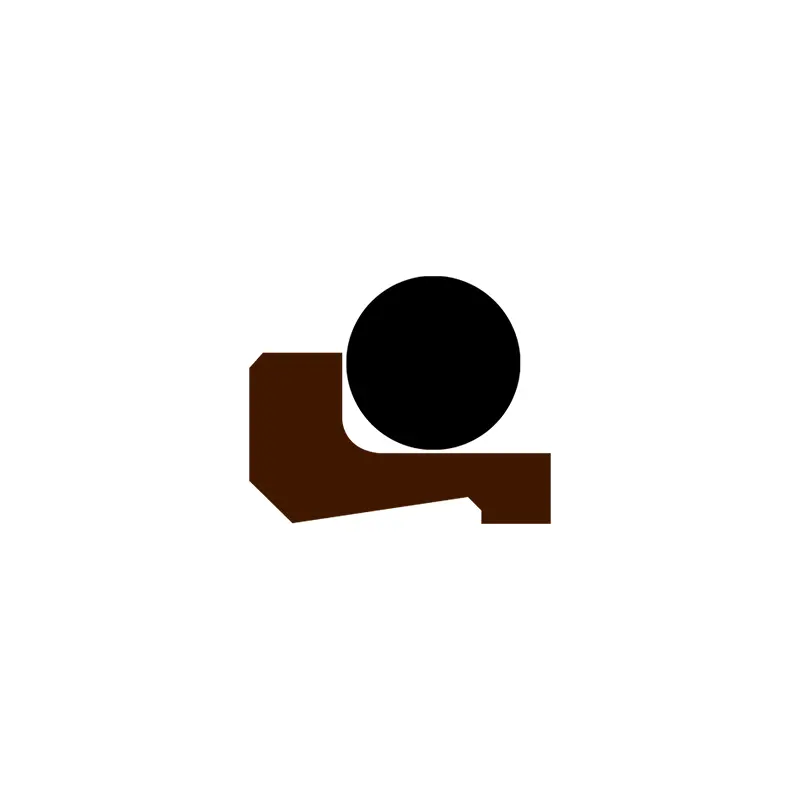

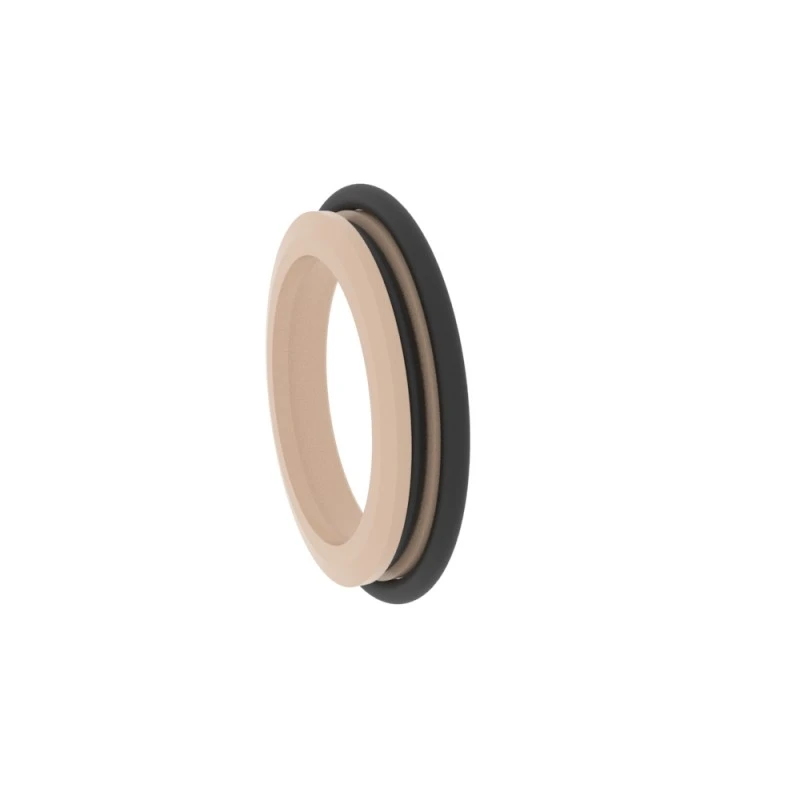

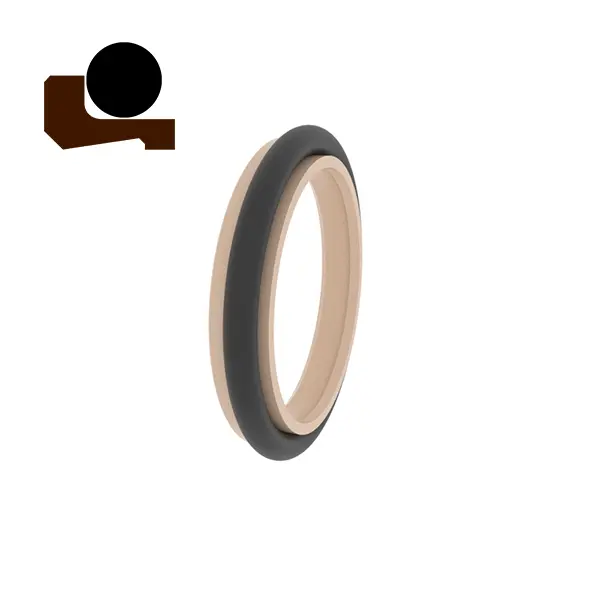

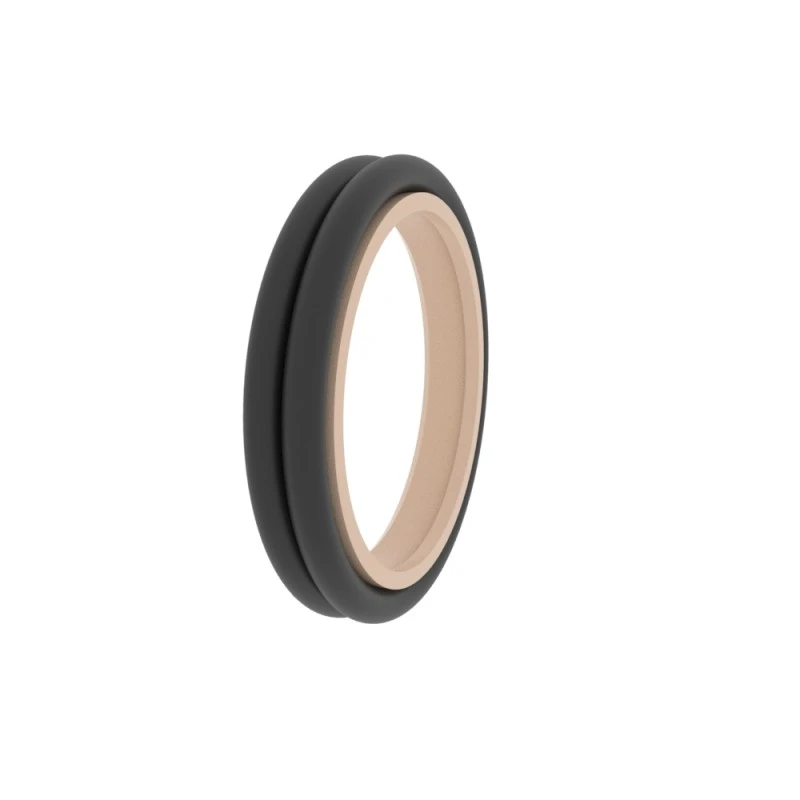

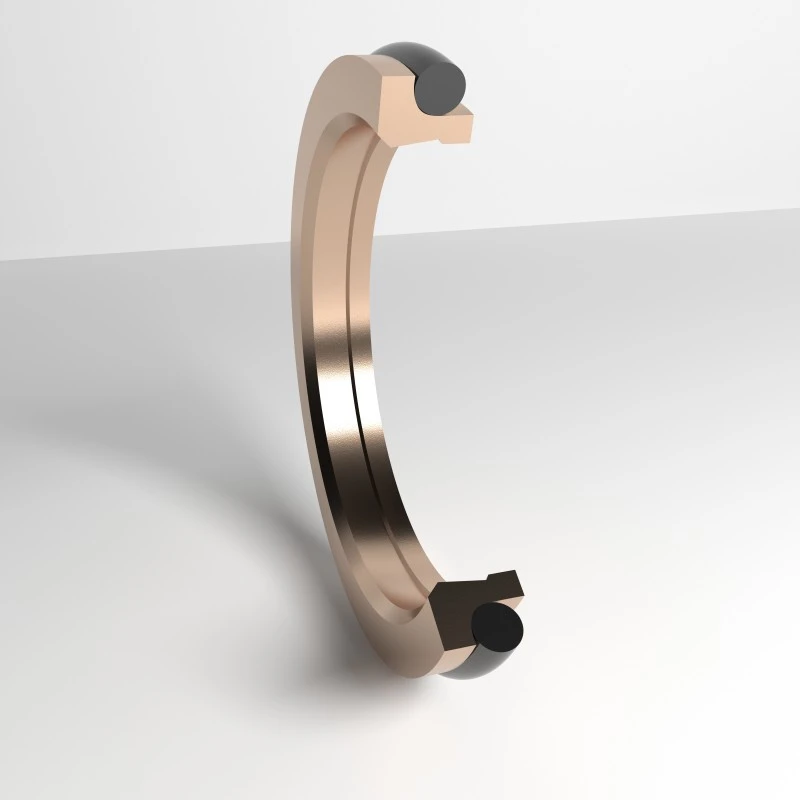

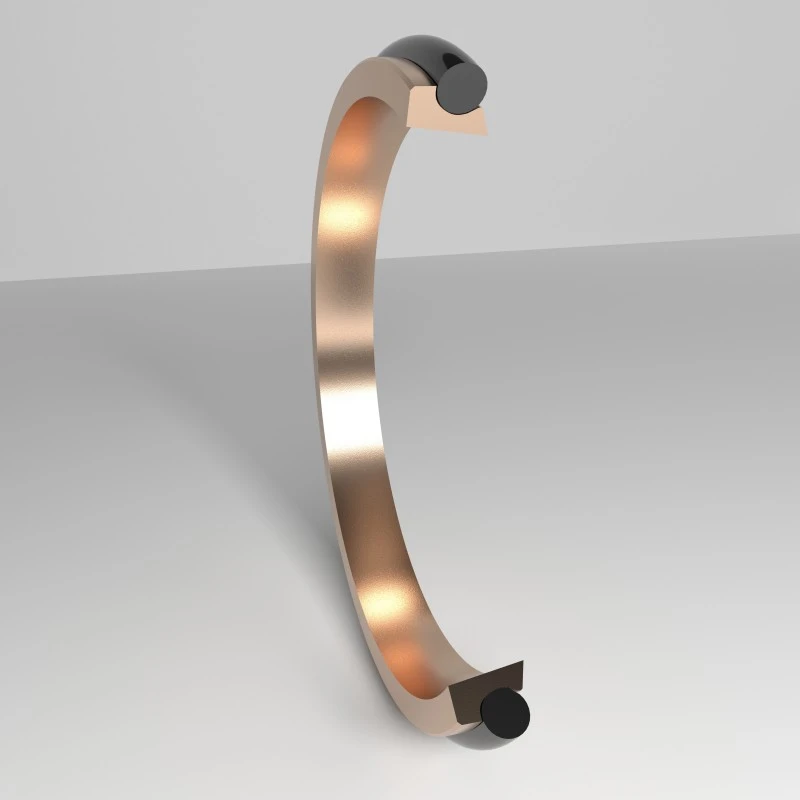

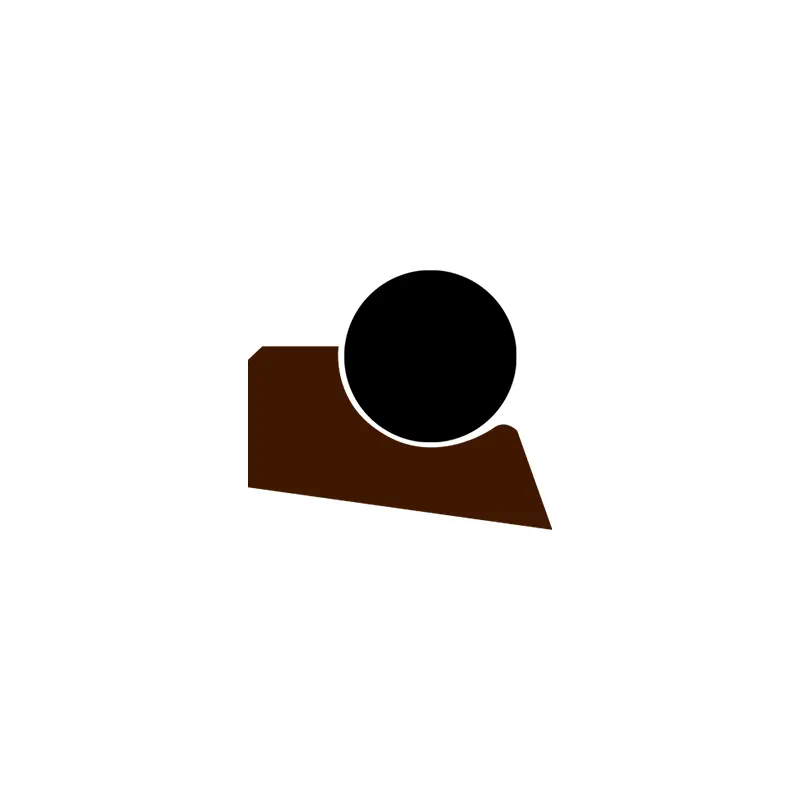

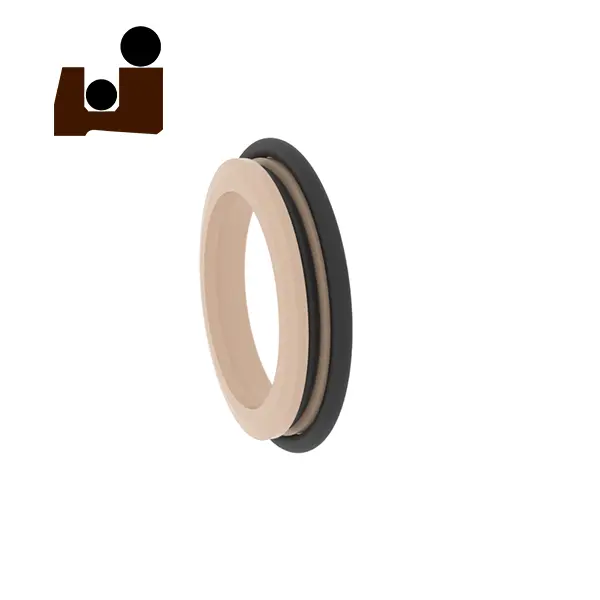

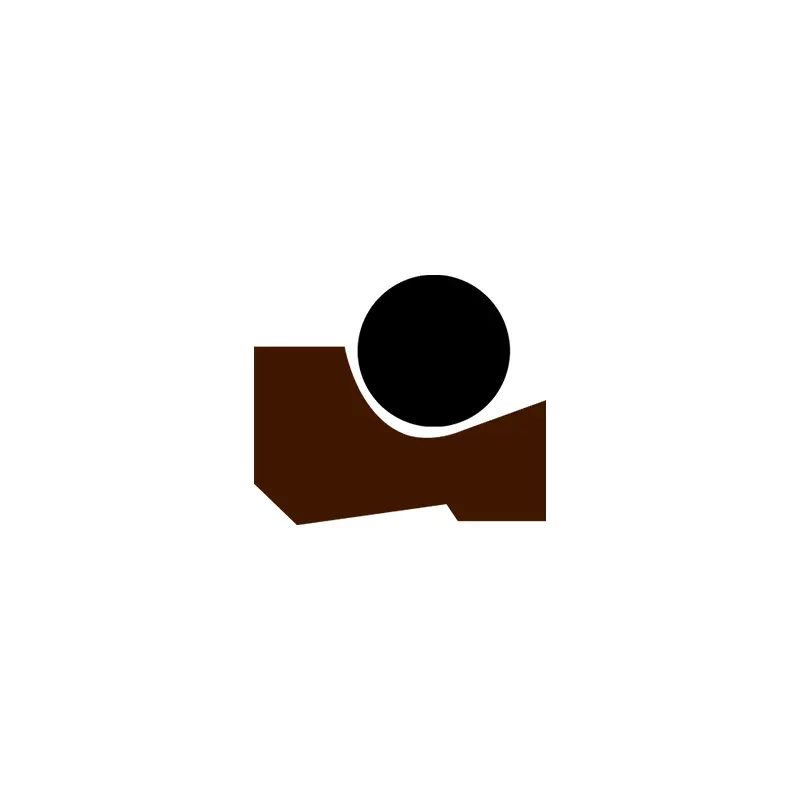

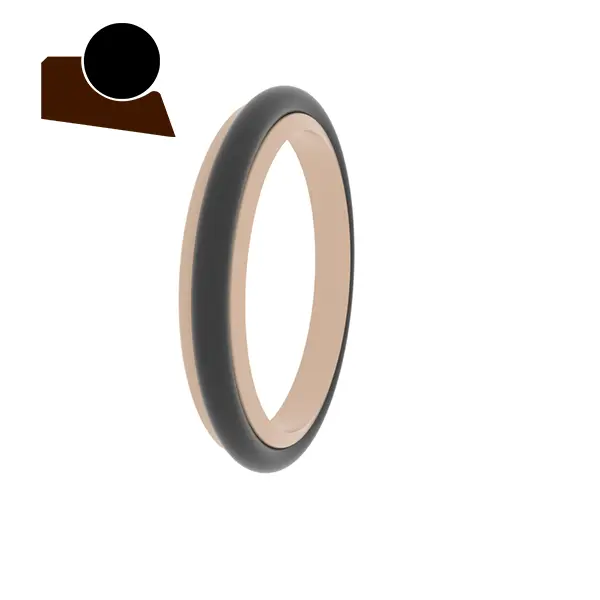

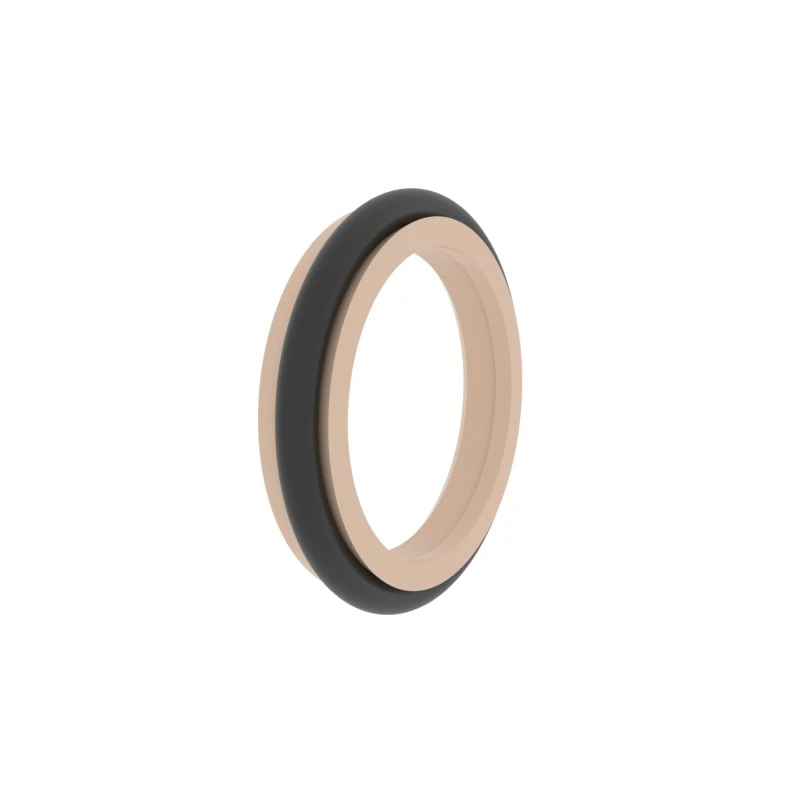

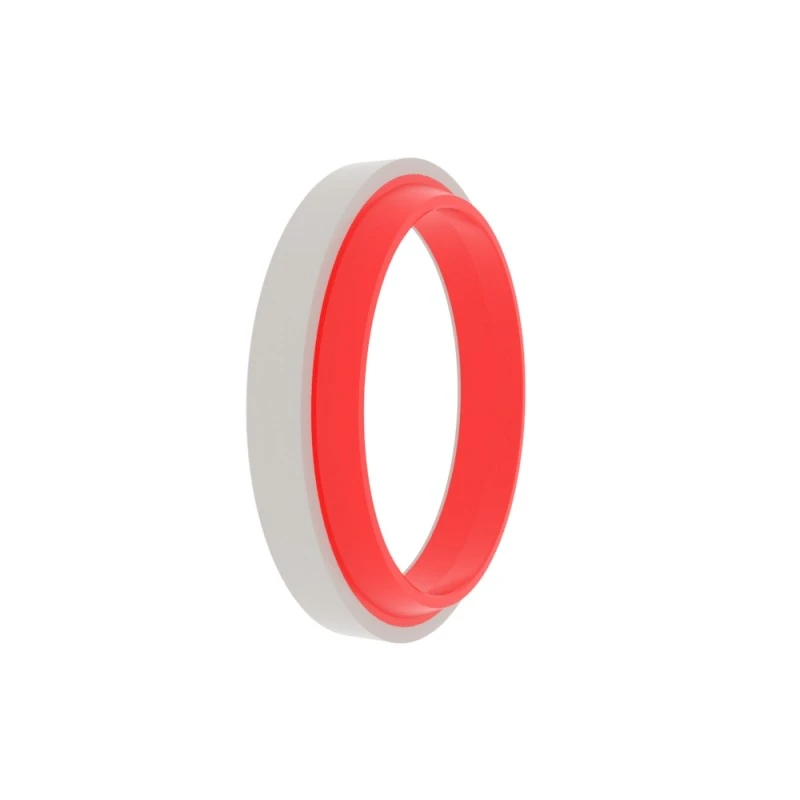

RCA115



اندازه سفارش
φd ...... قطر بیرونی
φd1 ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار

سفارش مثال
مدل: RCA115
اندازه شیار/ارتفاع مهر و موم گرد و غبار: 100x108.8x6
مواد: PTFE3+NBR

نوع مهر: RCA115 ، RCA118
کاربرد اصلی: صنایع شیمیایی ، صنایع غذایی و دریچه های سروو
مزایا: ضریب اصطکاک کم ، بدون خزنده ، فضای نصب کوچک ، زندگی مقاوم در برابر سایش و قابلیت های تنظیم عالی و موقعیت یابی در طول کار.
مواد: tetrafluoroethylene ، لاستیک نیتریل یا لاستیک فلوئور

نمونه های شیار مهر	موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند)
	RCA115	φd	φd	L	D1	a	حلقه O
		6-11.9	φd+4.8	3.7	D+1.5	2	1.78
		12-64.9	φd+6.8	5.0	D+1.5	2	2.62
	RCA116	65-250.9	φd+8.8	6.0	D+1.5	3	3.53
		251-420.9	φd+12.2	8.4	D+2	3	5.33
		421-650.9	φd+16.0	11.0	D+2	4	7.00
		≥150	φd+20.0	12.0	D+2.5	5	8.40
