ما بر روی نیازهای متنوع در زمینه مهر و موم های پیستون تمرکز می کنیم و راه حل های با کارایی بالا را پوشش می دهیم که تمام سناریوهای هیدرولیک و پنوماتیک را پوشش می دهد. خط تولید ما به عنوان هسته به یک عمل و دوتایی تقسیم می شود و نوآوری مواد و بهینه سازی ساختاری را برای برآورده کردن چالش های آب بندی از صنعت معمولی تا شرایط کار شدید ترکیب می کند:
1. نکات برجسته سری مهر و موم پیستون:
فشار بالا و ضد اکستروژن: سری RCK102/102R/104 برای فشار زیاد طراحی شده است و ساختار پشتیبانی برای سازگاری با شکاف های بزرگ و شیارهای باریک تقویت می شود. RCK109H/120/122 و سایر مهر و موم های ترکیبی حلقه های راهنما و الاستومرها را برای شکستن حد 35MPA+ فشار زیاد ، به ویژه برای معدن و ماشین آلات سنگین مناسب می کنند.
سازگاری پویا: RCK108/125/138 از مواد تترا فلورو اتیلن برای دستیابی به آب بندی پایدار از سرعت بسیار کم به سرعت بالا (5/0 ~ 5m/ثانیه) استفاده می کند و ویژگی های اصطکاک کم برای پیاده روی هیدرولیک و تجهیزات قالب گیری تزریق دقیق مناسب است.
تحمل محیط زیست شدید: RCK119/139 مجهز به Mander Spring و PTFE است که مقاوم در برابر خوردگی و مقاوم در برابر لباس خشک است. دامنه دمای گسترده -40 ℃ ~ 200 ℃ شیمیایی ، راکتورهای درجه حرارت بالا و خطوط تولید آسپتیک غذایی را در بر می گیرد.
2. طراحی سفارشی صنعت:
تعمیر و نگهداری و اصلاح: RCK116/216 روند نصب را ساده می کند و با نیازهای تعمیر سیلندر قدیمی و جایگزینی سریع تجهیزات پر کردن مواد غذایی سازگار می شود.
جداسازی متوسط دوتایی: RCK144/145 دارای یک ساختار دوتایی اصلی لب است که می تواند به طور همزمان روغن/آب یا گاز/مایع مخلوط را مهر و موم کند ، مناسب برای شرایط کار پیچیده.
بهینه سازی سکته مغزی کوتاه: RCK103/143 باعث افزایش ثبات تعبیه شده از طریق پیش بارگذاری حلقه O می شود تا از خطر نشت در سیلندرهای هیدرولیک کوتاه جلوگیری شود.
3. مزایای فناوری اصلی:
علوم مواد: طرح ذخیره روغن پلی اورتان (RCK205) عمر پنوماتیک بدون روغن کاری را گسترش می دهد ، و تترا فلورو اتیلن (RCK108) هم مقاومت در برابر سایش و مقاومت شیمیایی را در نظر می گیرد.
نوآوری ساختاری: حلقه های راهنمای بازگشت به پشت (RCK101) ، حلقه پشتیبانی ضد پیچ و تاب (RCK120) و سایر طرح ها از دوام مهر و موم های تحت لرزش و بارهای خارج از مرکز اطمینان می دهند.
ما متعهد هستیم که راه حل های یکپارچه "مقاوم در برابر مهر و موم-پوشاک" را برای 20+ صنایع مانند ماشین آلات معدن ، تجهیزات قالب گیری تزریق و وسایل پزشکی ، تعادل در هزینه و عملکرد با ماژول های استاندارد و خدمات سفارشی ارائه دهیم ، به مشتریان کمک می کند تا هزینه های نگهداری را کاهش دهند و قابلیت اطمینان تجهیزات را بهبود بخشند.
ویژگی ها و برنامه های کاربردی محصول:

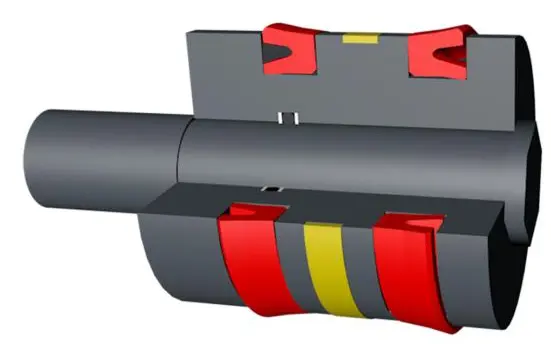

مهر و موم های مهر و موم پیستون برای سیلندرهای هیدرولیک و سیلندرها ، سیلندرهای هیدرولیک استاندارد و ماشین آلات هیدرولیک پیاده روی مناسب هستند. کاربردهای اصلی شامل ماشین آلات ساختمانی ، ماشین آلات کشاورزی ، جرثقیل و سیلندرهای استاندارد است.
هنگامی که در صنعت شیمیایی مورد استفاده قرار می گیرد ، به طور کلی برای سیلندرهای سریع و ماشین آلات موقعیت یابی استفاده می شود. همچنین می تواند در صنایع غذایی ، صنایع دارویی و باتری ها مورد استفاده قرار گیرد.
مزایا
مهر و موم های چرخشی پیستون در شیار به طور پایدار تعبیه شده اند ، با عملکرد آب بندی پویا و استاتیک خوب ، نیازی به حلقه های راهنمای اضافی ، اصطکاک کم ، هیچ پدیده خزش هیدرولیک ، مقاومت در برابر سایش زیاد ، عملکرد خوب ضد اکستروژن ، هدایت حرارتی خوب ، دامنه دمای قابل اجرا و توانایی بازده روغن باقیمانده قوی تحت شرایط پویا.

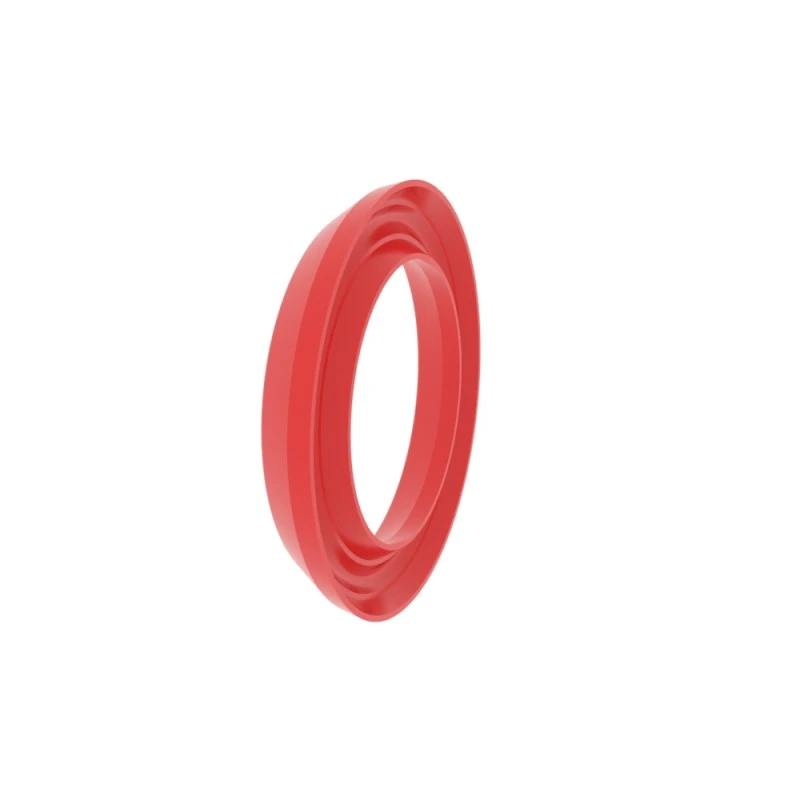

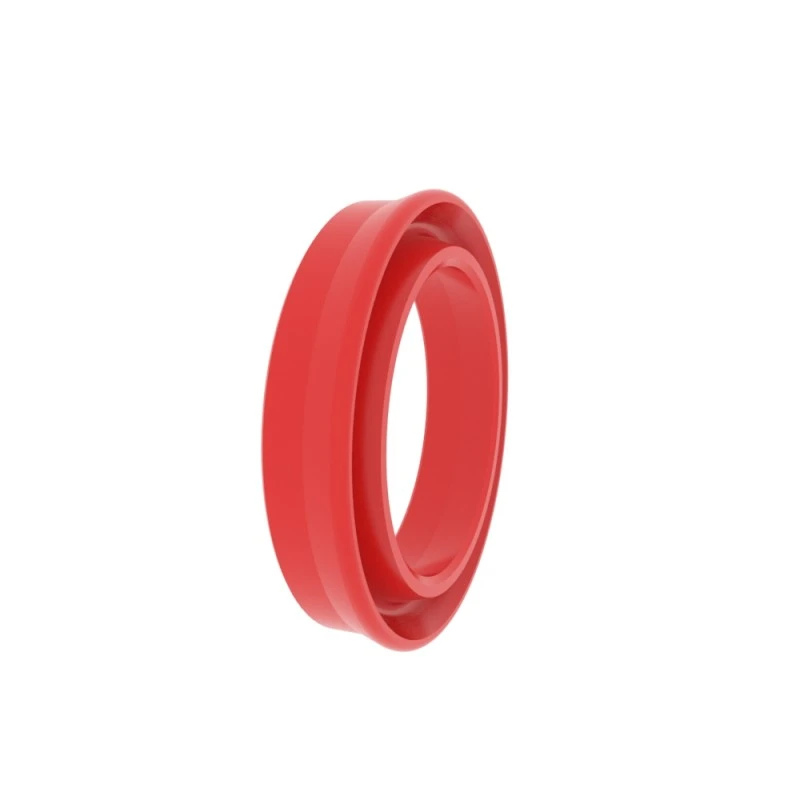

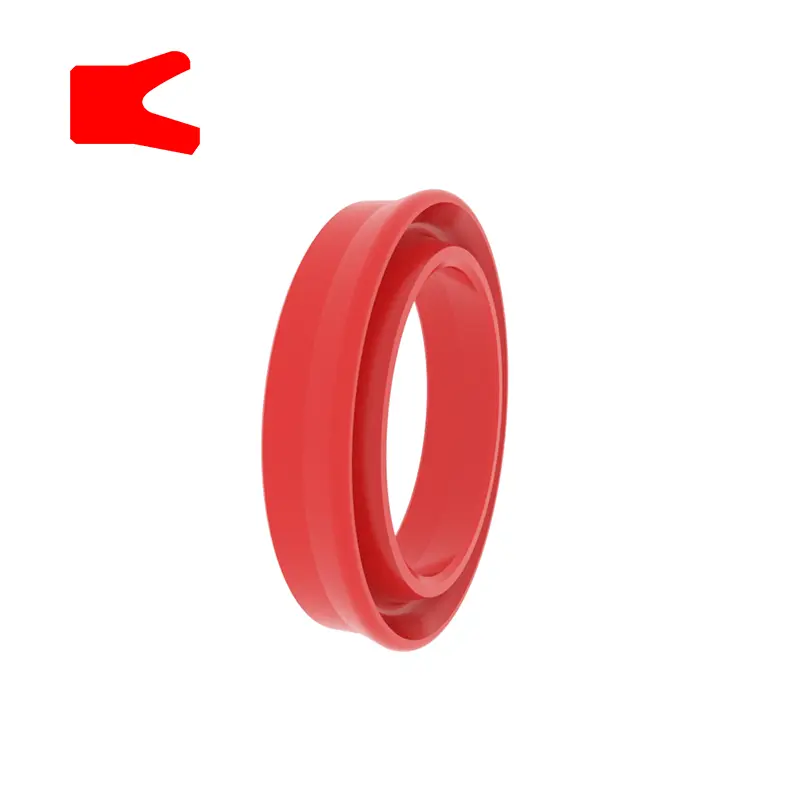

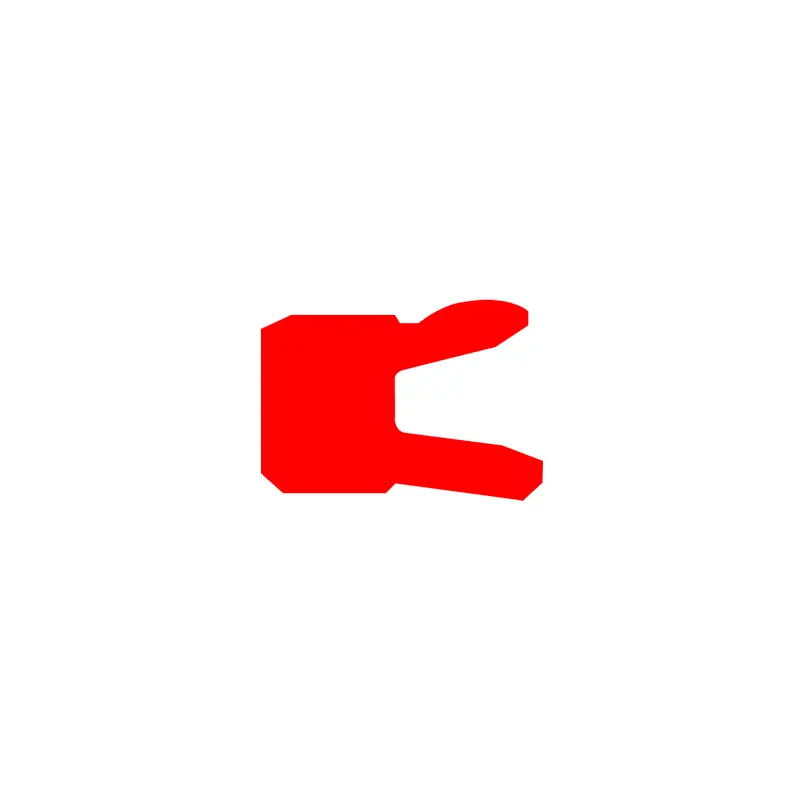

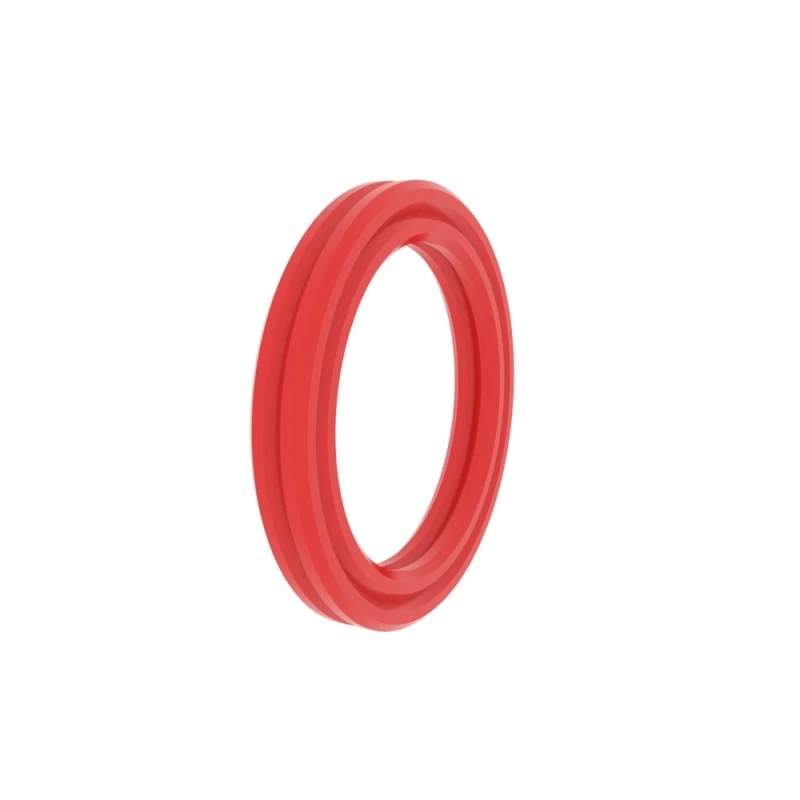

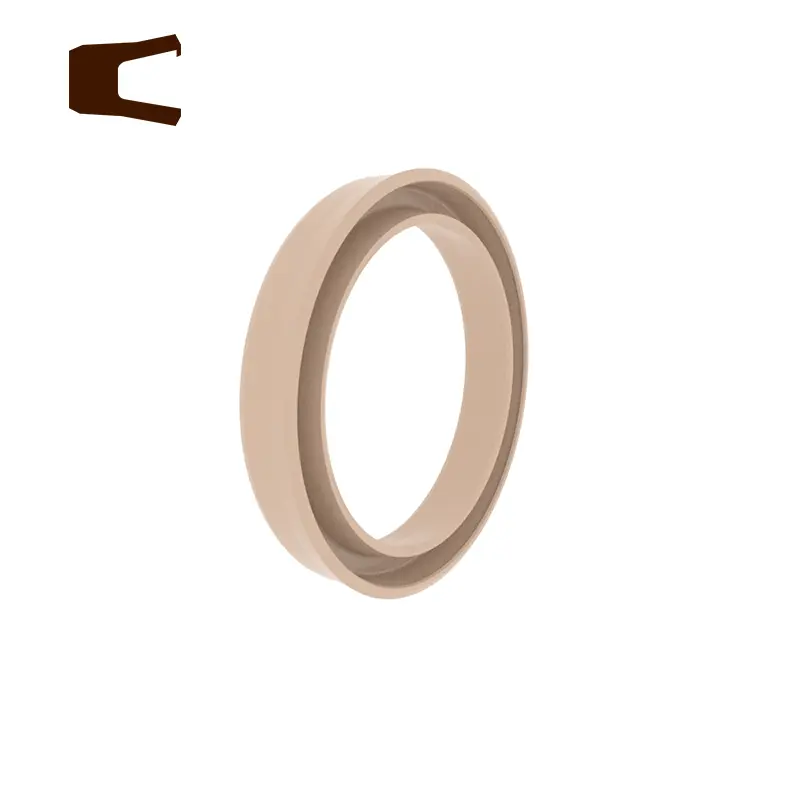

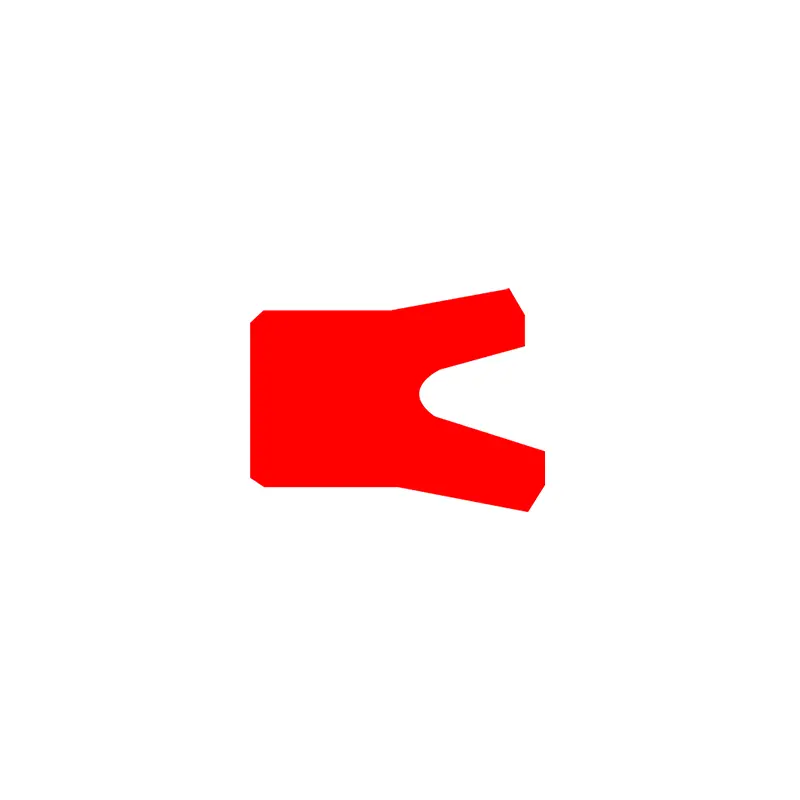

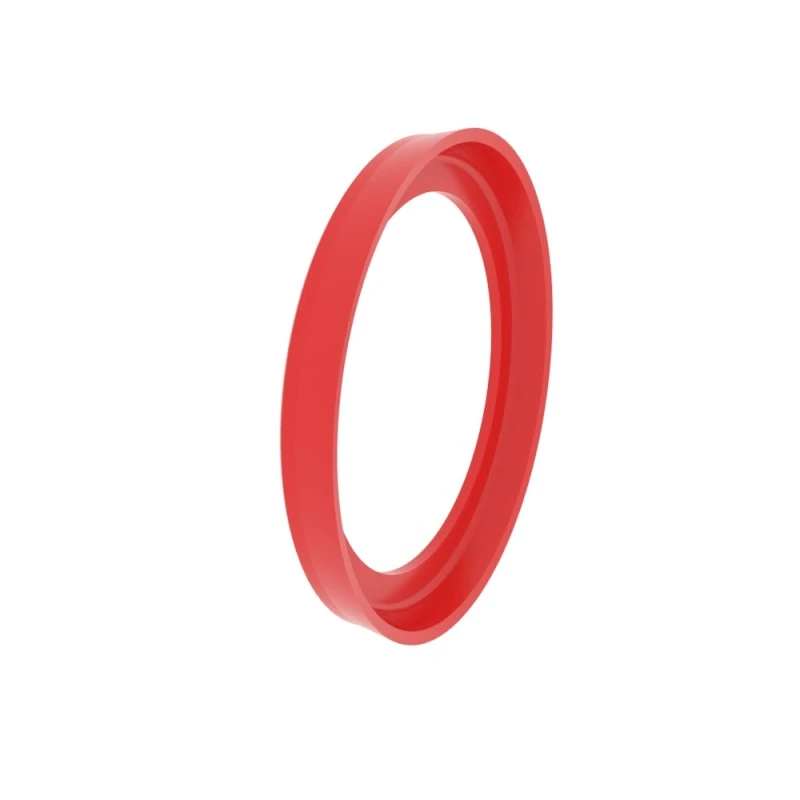

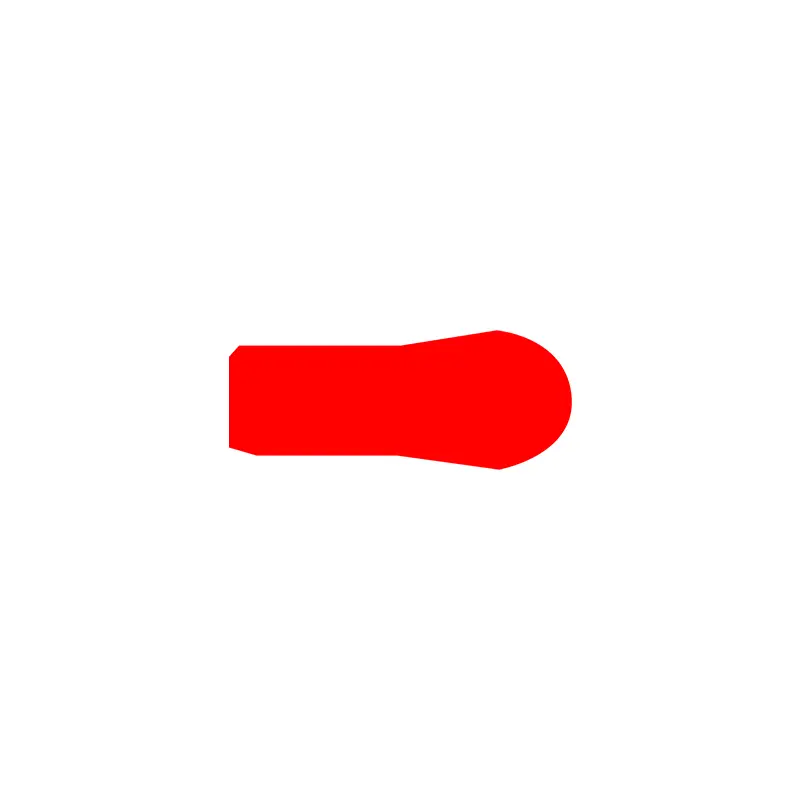

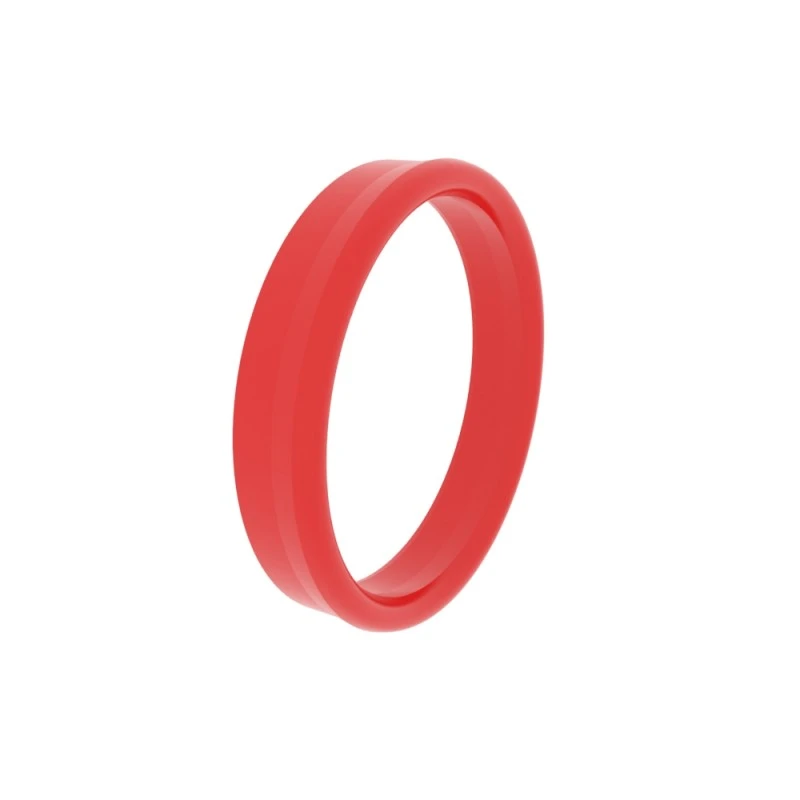

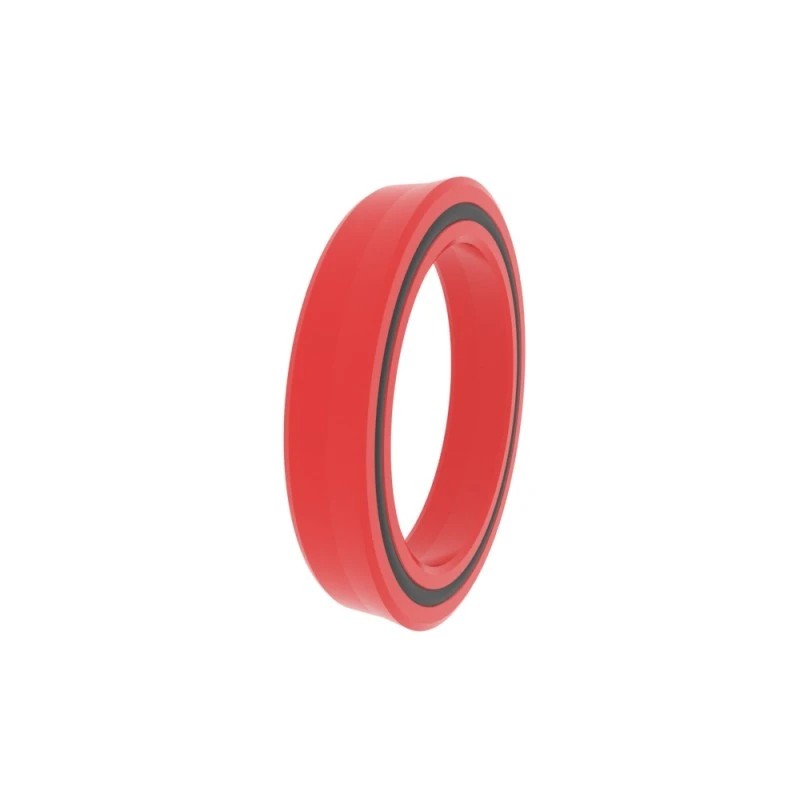

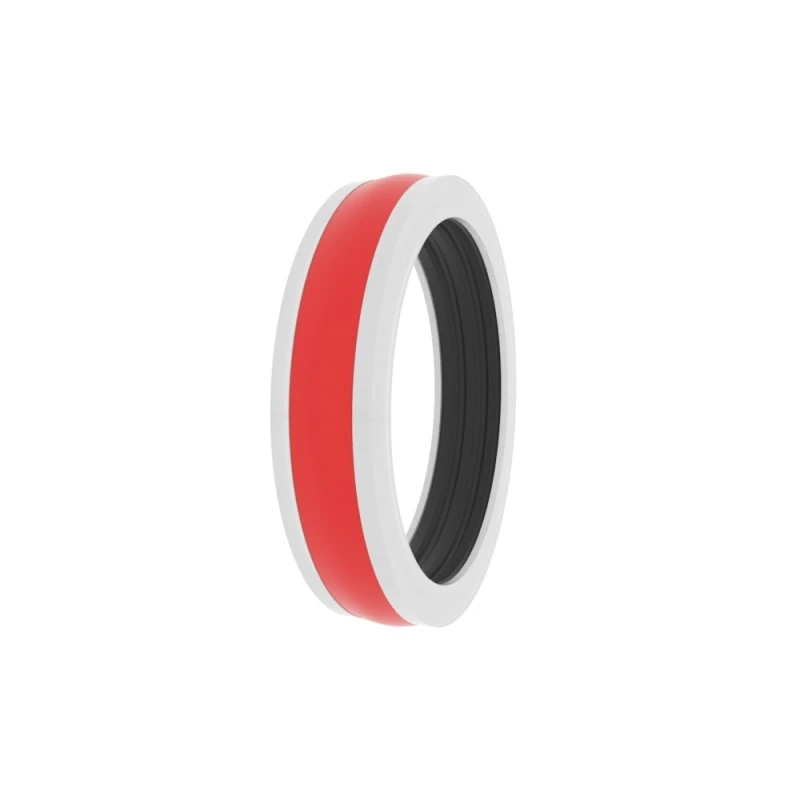

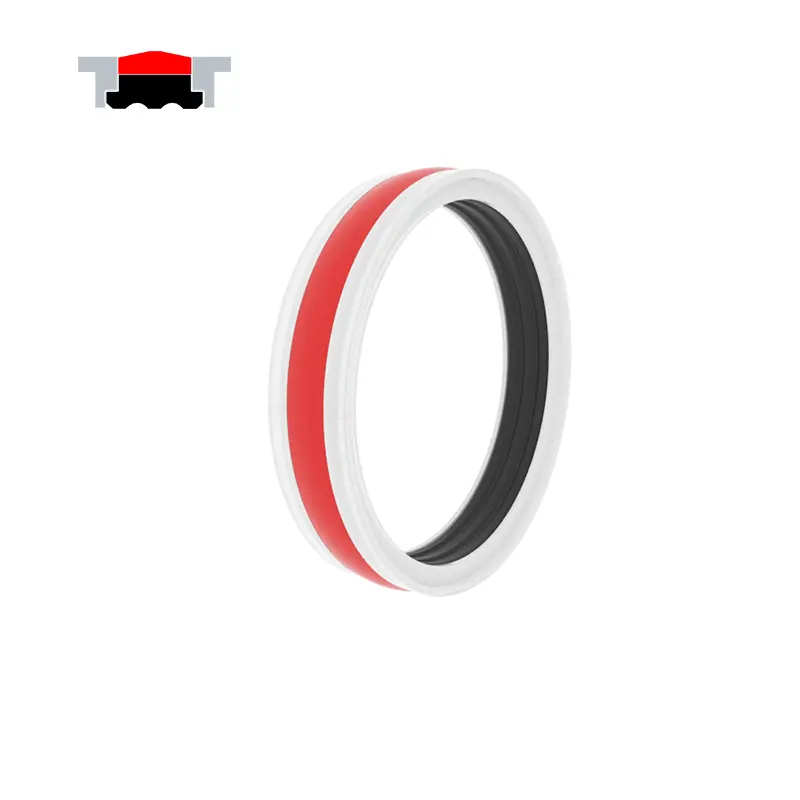

RCK101

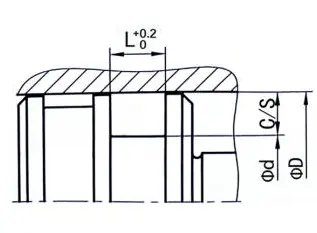

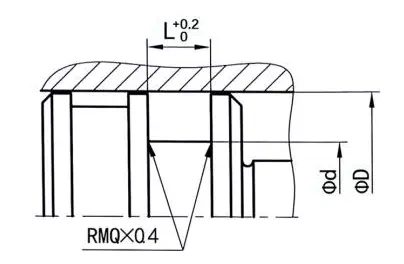

اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
|
پایان سطح |
r tmax (μm) |
RA (μm) |
|
مهر و موم های لاستیکی/پلی اورتان سطح کشویی سطح کشویی مهر و موم های PTFE سطح کشویی سطح |
≤2.5
≤2 |
0.1-0.5
0.05-0.3 |
|
زیر شیار طرف شیار |
6.3 ≤15 |
≤1.6 ≤3 |
|
نسبت طول پشتیبانی از پروفایل TP |
50 ٪ -95 ٪ |
|
|
تحمل |
|
|
φd |
H10 |
|
φd |
H9 |
سفارش مثال

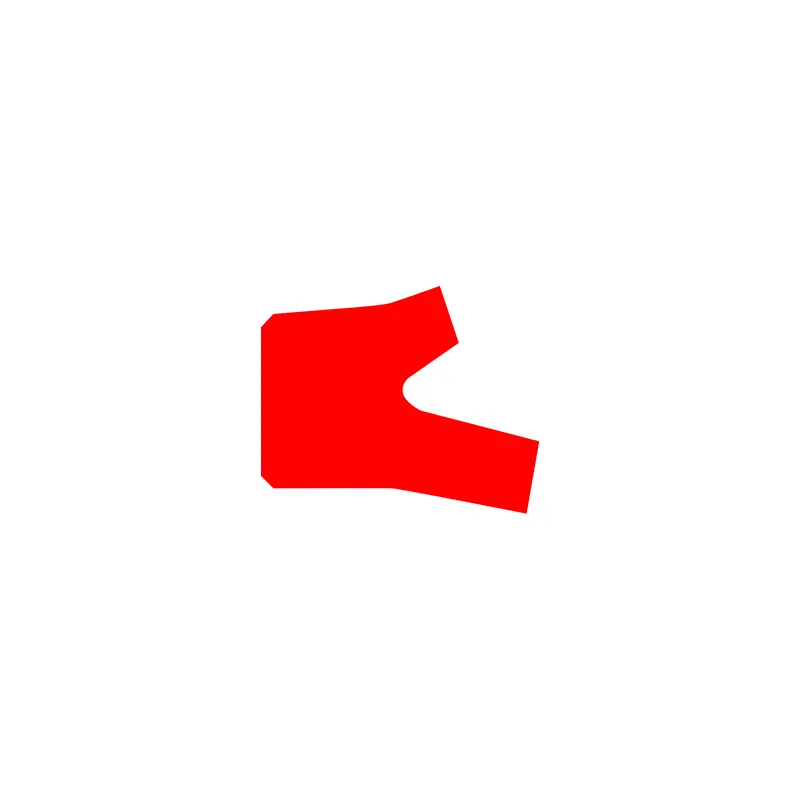

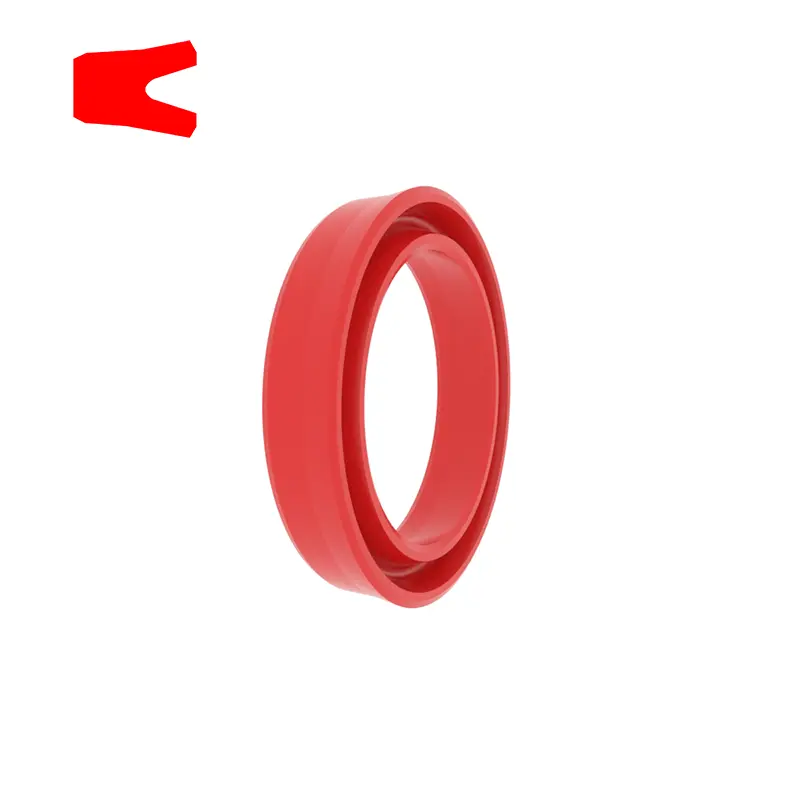

مدل: RCK101
اندازه شیار: 100x84x10
مواد: RC-PU-H

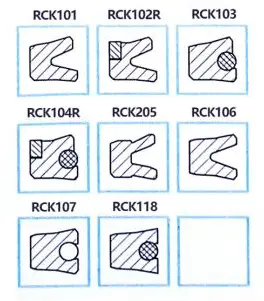

نوع مهر و موم: RCK101 ، RCK102 ، RCK103 ، RCK104 ، RCK105 ، RCK205 ، RCK106 ، RCK107 ، RCK108 ، RCK118 ، RCK127
کاربرد اصلی: مناسب برای سیلندرهای هیدرولیک و پنوماتیک
مزایا: در هنگام تعبیه در شیار ، عملکرد آب بندی پویا و استاتیک بسیار خوبی دارد ، در محدوده دمای گسترده ای کاربرد دارد و در شرایط پویا توانایی بازده روغن باقیمانده قوی دارد.
مواد: پلی اورتان ، لاستیک
|

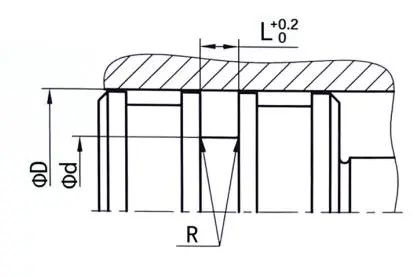

نمونه های شیار مهر |
موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند) |
||||||||
|
|
|
φd |
φd |
L |
ج |
حداکثر شکاف اکستروژن |
|||
|
100 نوار |
250bar |
400bar |
|||||||
|
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
750 پوند |
φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

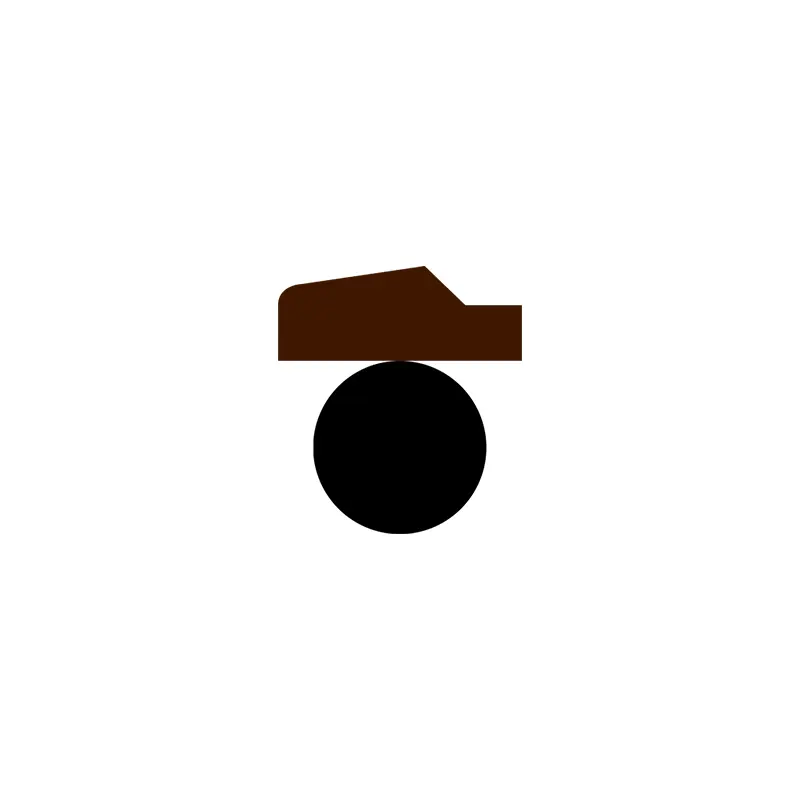

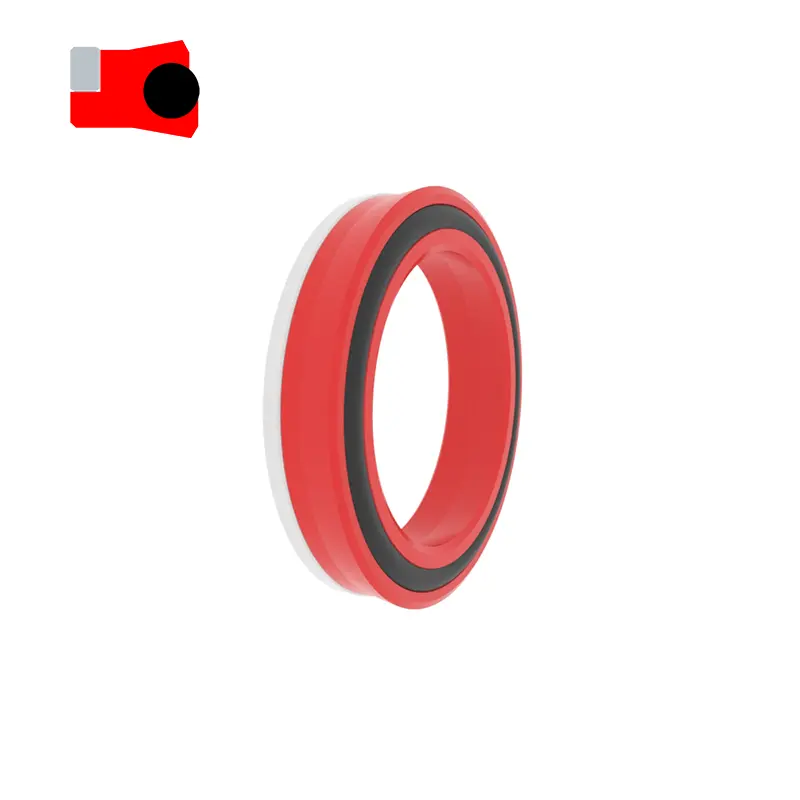

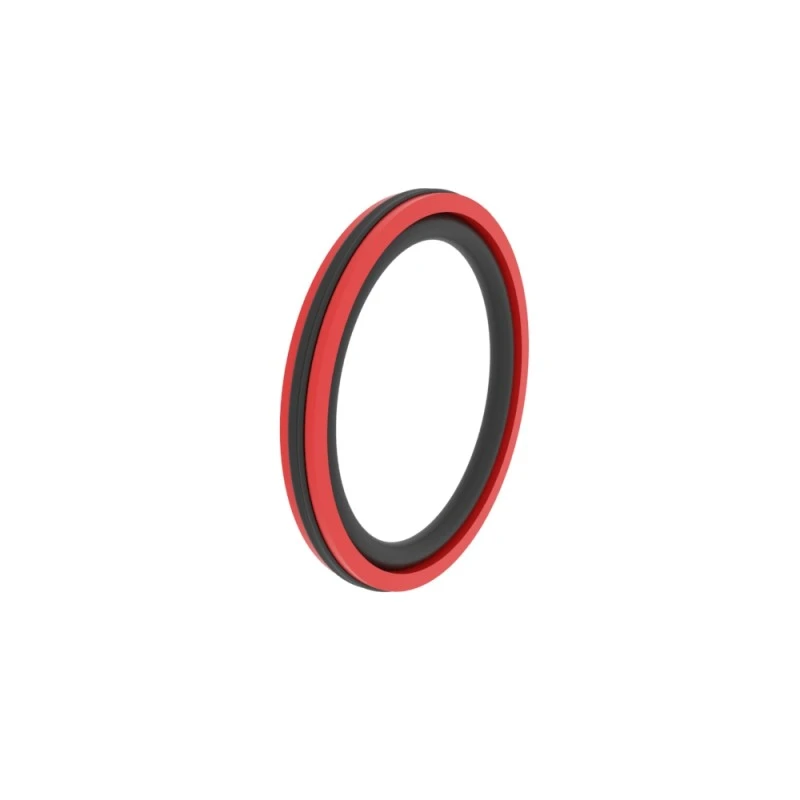

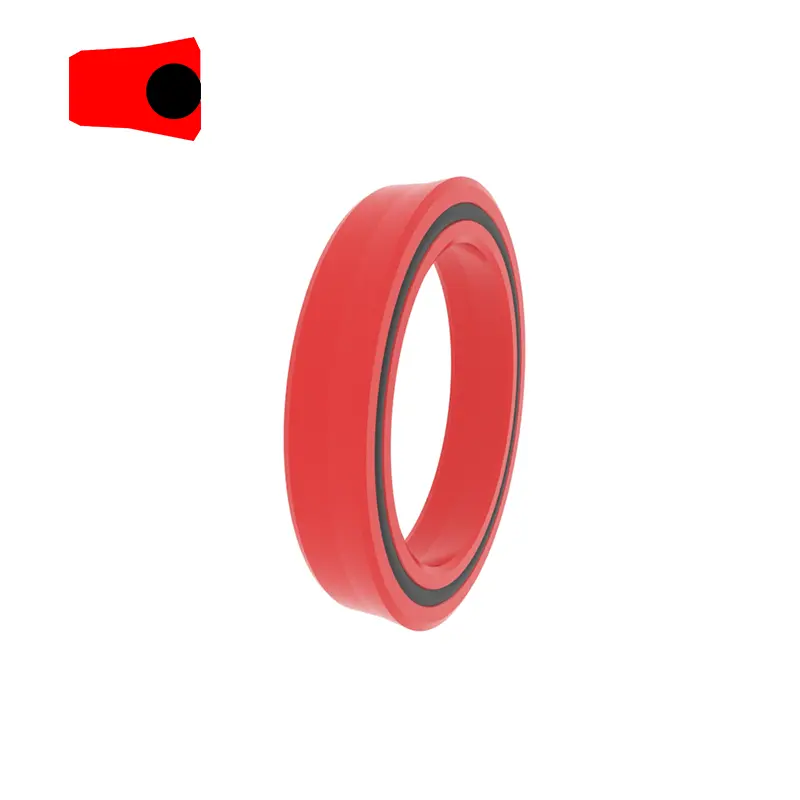

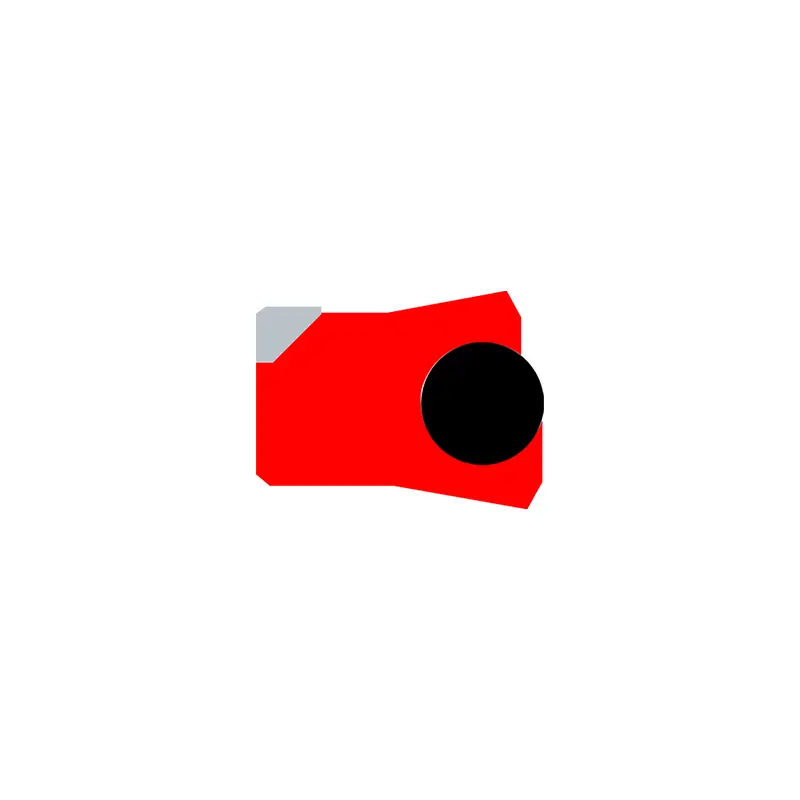

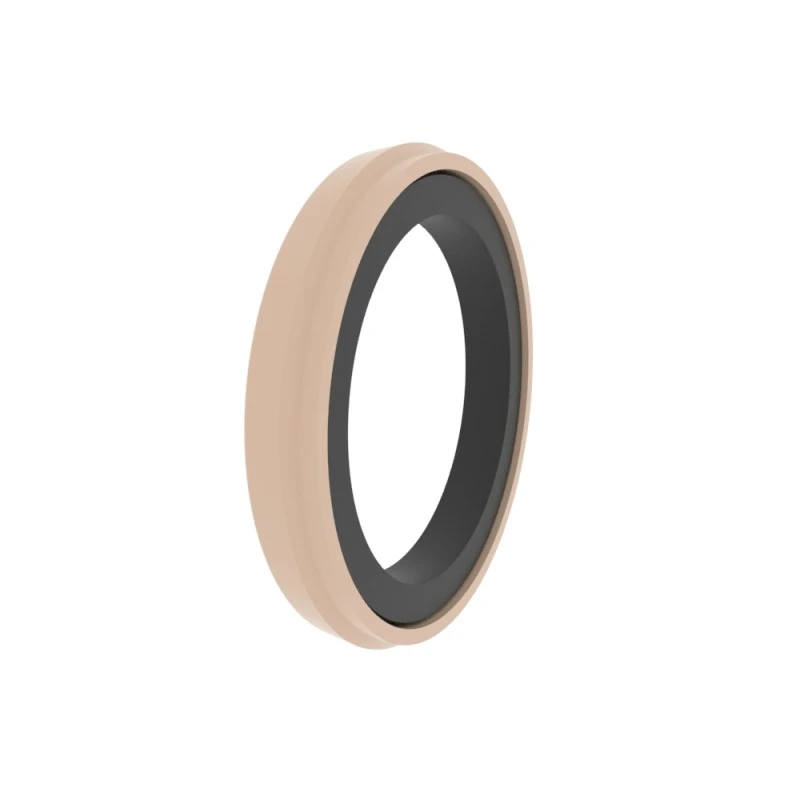

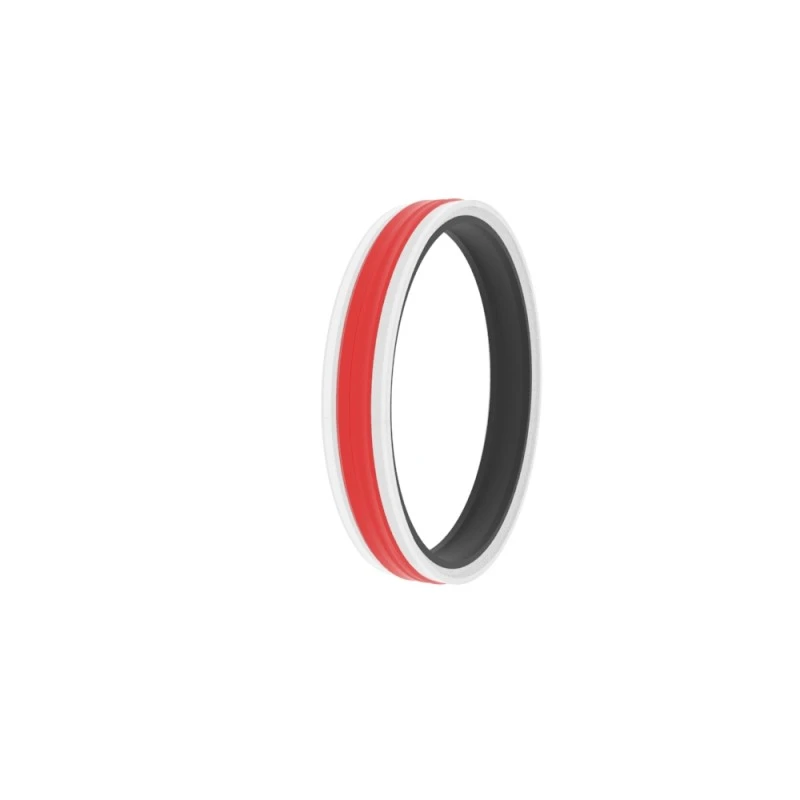

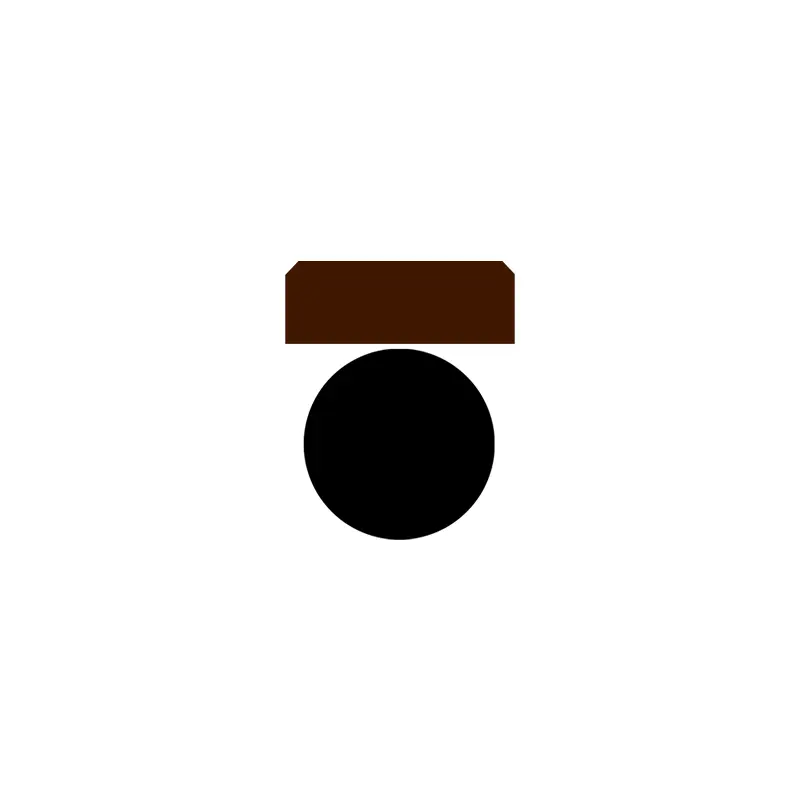

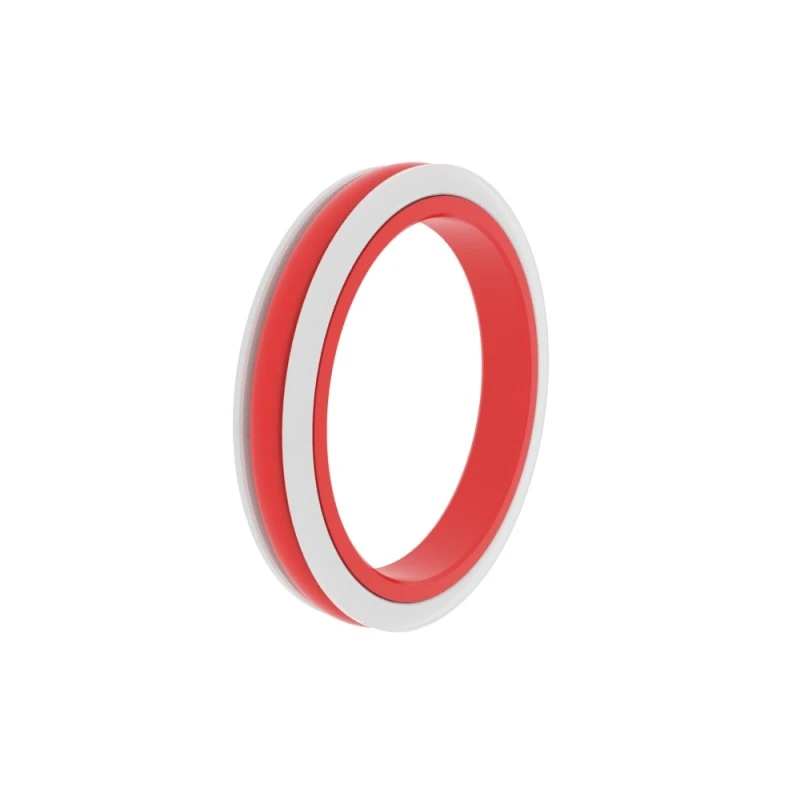

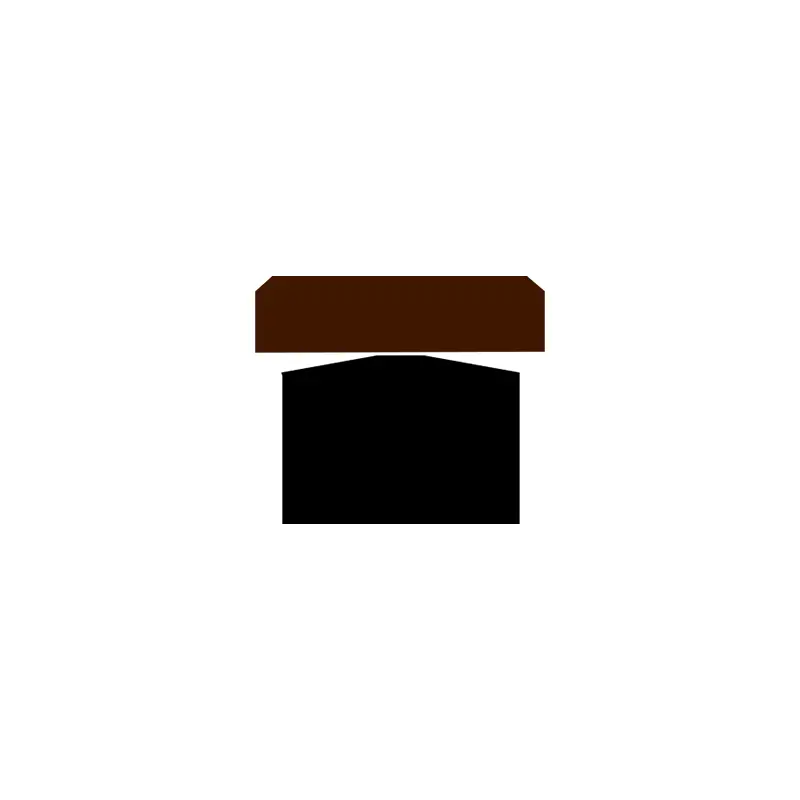

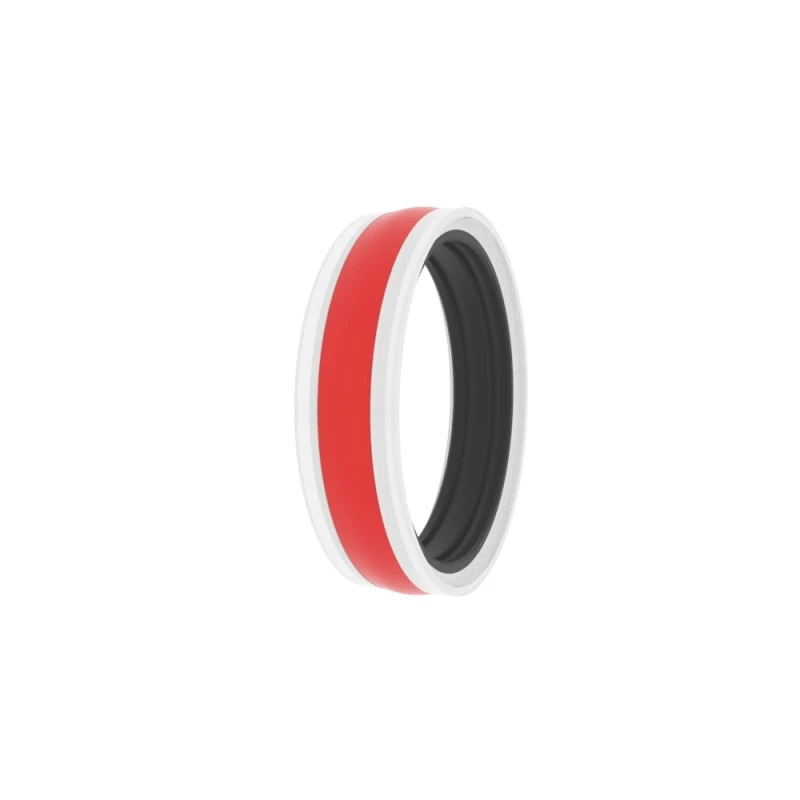

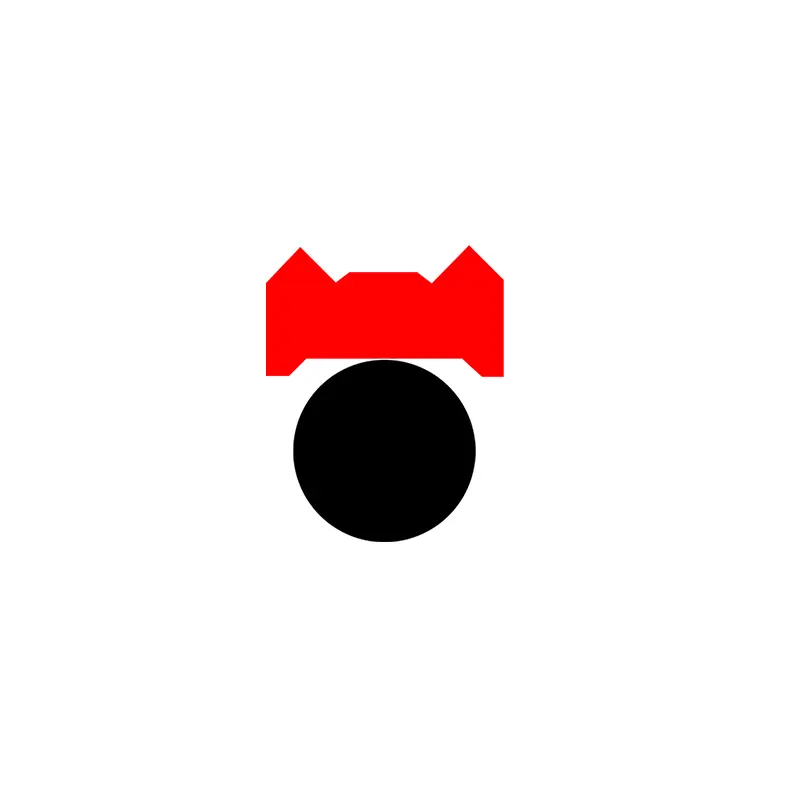

RCK108
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
|
پایان سطح |
r tmax (μm) |
RA (μm) |
|
مهر و موم های لاستیکی/پلی اورتان سطح کشویی سطح کشویی مهر و موم های PTFE سطح کشویی سطح |
≤2.5
≤2 |
0.1-0.5
0.05-0.3 |
|
زیر شیار طرف شیار |
6.3 ≤15 |
≤1.6 ≤3 |
|
نسبت طول پشتیبانی از پروفایل TP |
50 ٪ -95 ٪ |
|
|
تحمل |
|
|
φd |
H10 |
|
φd |
H9 |
سفارش مثال

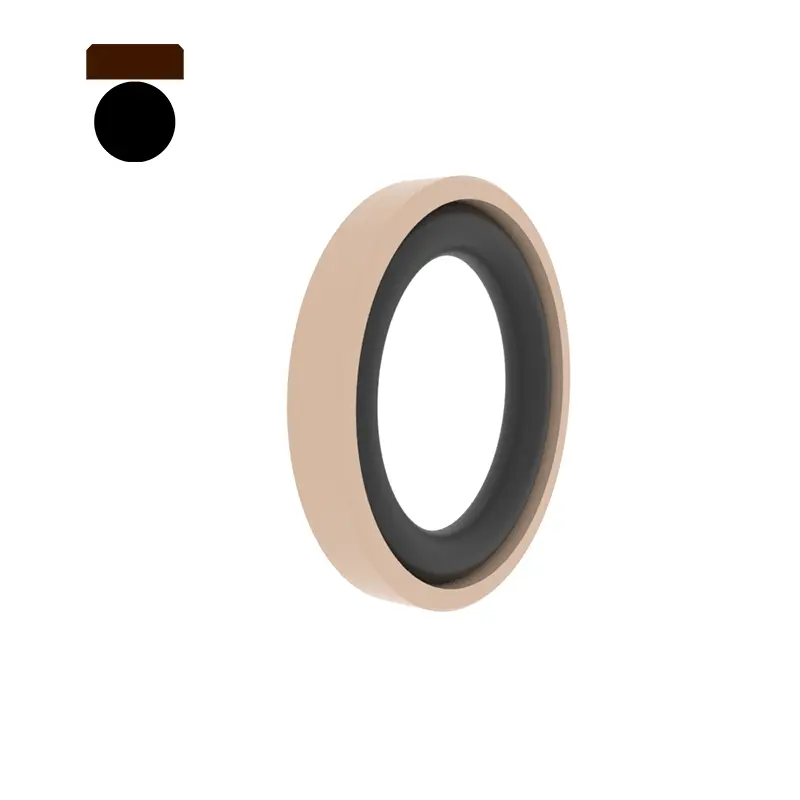

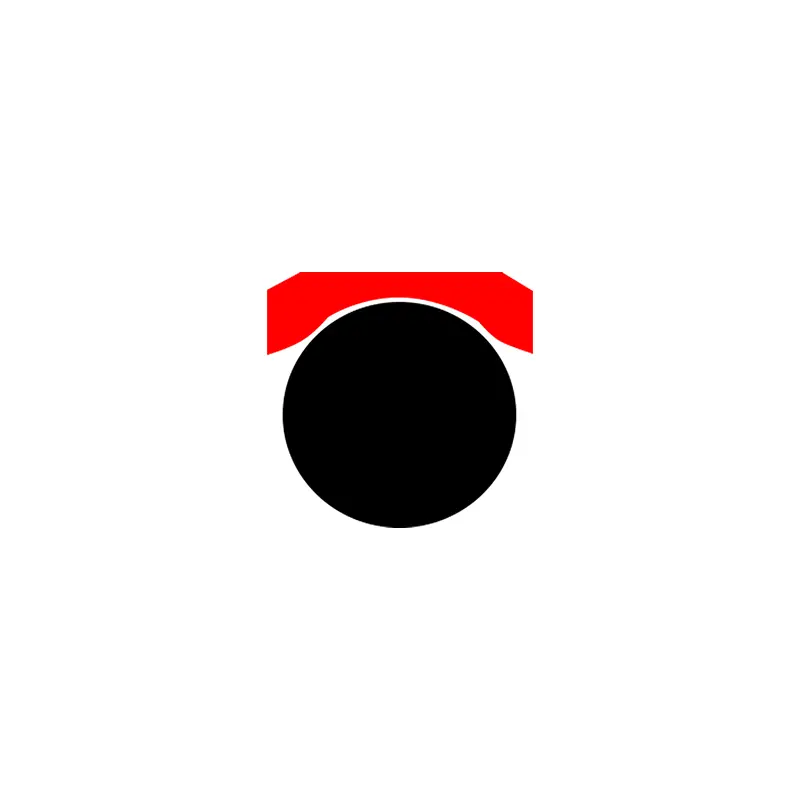

مدل: RCK108
اندازه شیار: 100x84.5x6.3
مواد: PTFE3+NBR
نوع مهر: RCK108 ، RCK125 ، RCK140 ، RCK238 ، RCK138
کاربرد اصلی: سیلندرهای هیدرولیک استاندارد و ماشین آلات هیدرولیک موبایل
مزایا: اصطکاک کم ، بدون خزش هیدرولیک ، مقاومت در برابر سایش زیاد ، عملکرد ضد اکستروژن خوب ، هدایت حرارتی خوب ، شیار تعبیه پایدار ، دامنه دمای گسترده.
مواد: tetrafluoroethylene + لاستیک نیتریل یا لاستیک فلوئور ، پلی اورتان سختی فوق العاده + لاستیک نیتریل
|

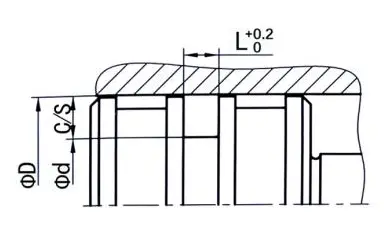

نمونه های شیار مهر |
موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند) |
||||||||
|
|
|
φd |
φd |
L |
ج |
حداکثر شکاف اکستروژن |
|||
|
100 نوار |
250bar |
400bar |
|||||||
|
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
φd-244 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

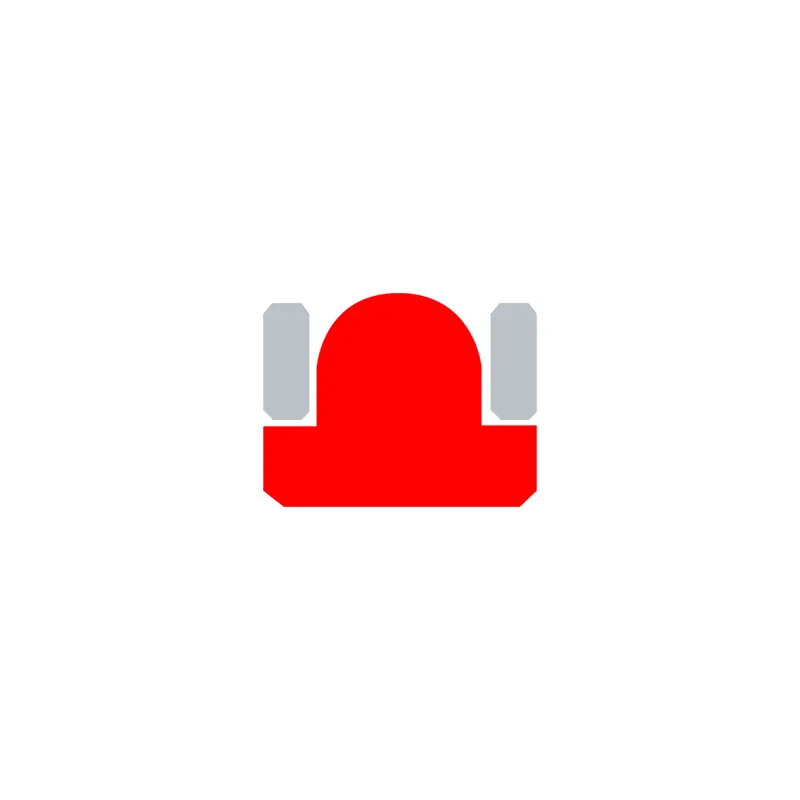

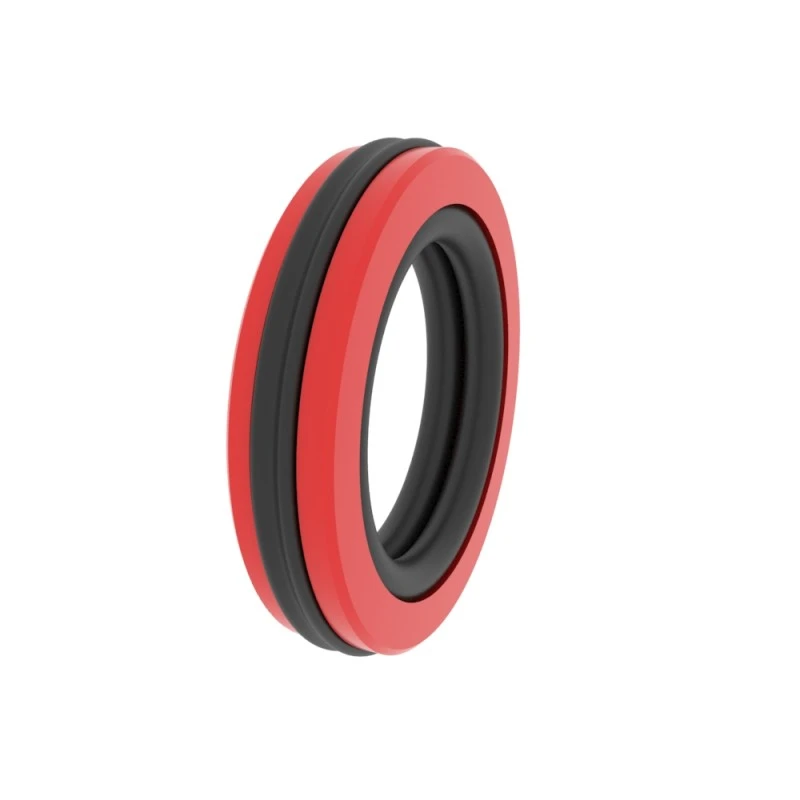

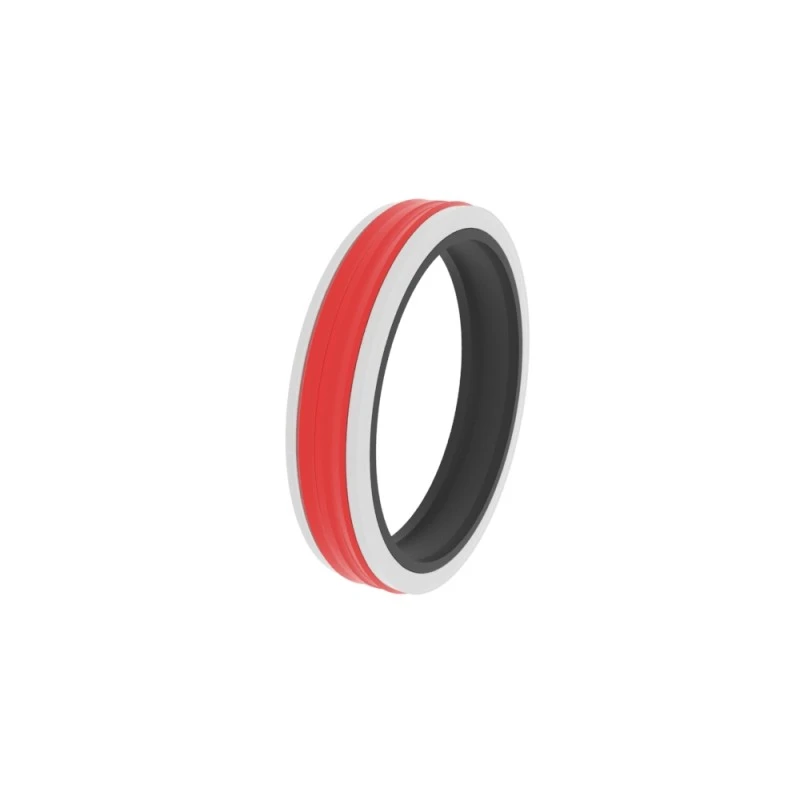

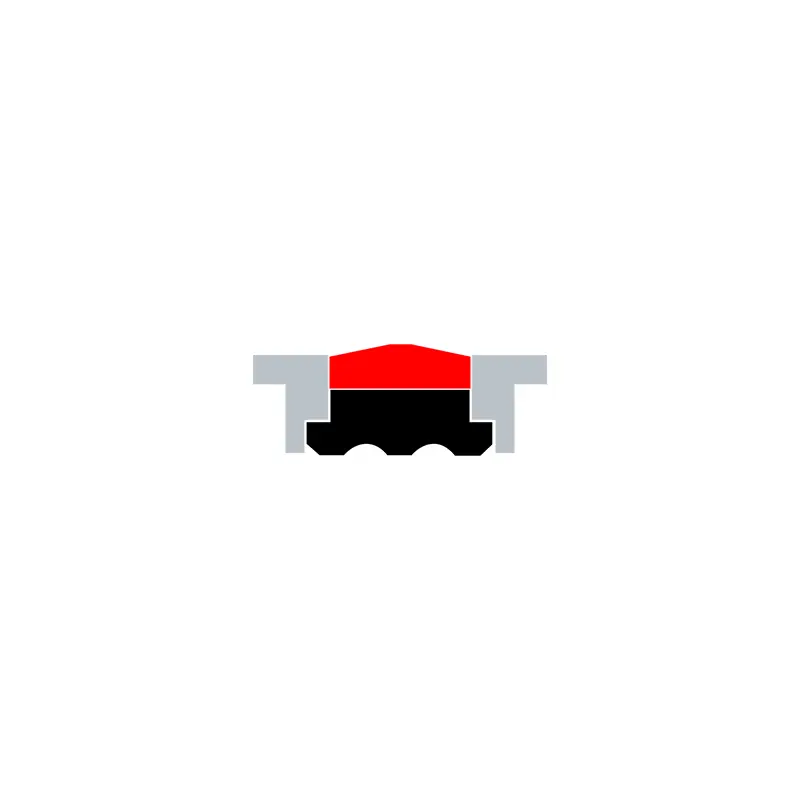

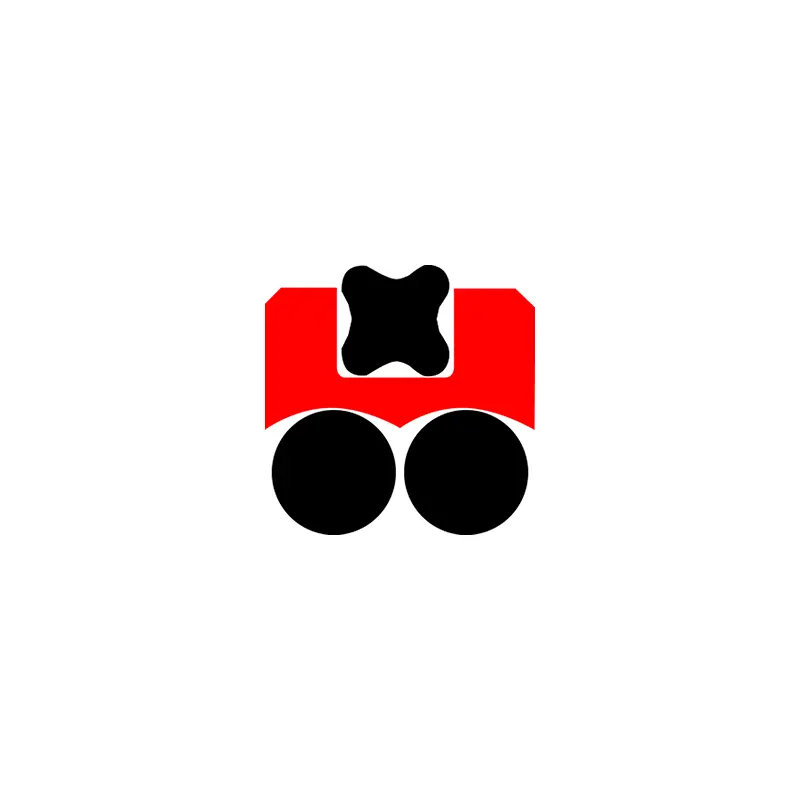

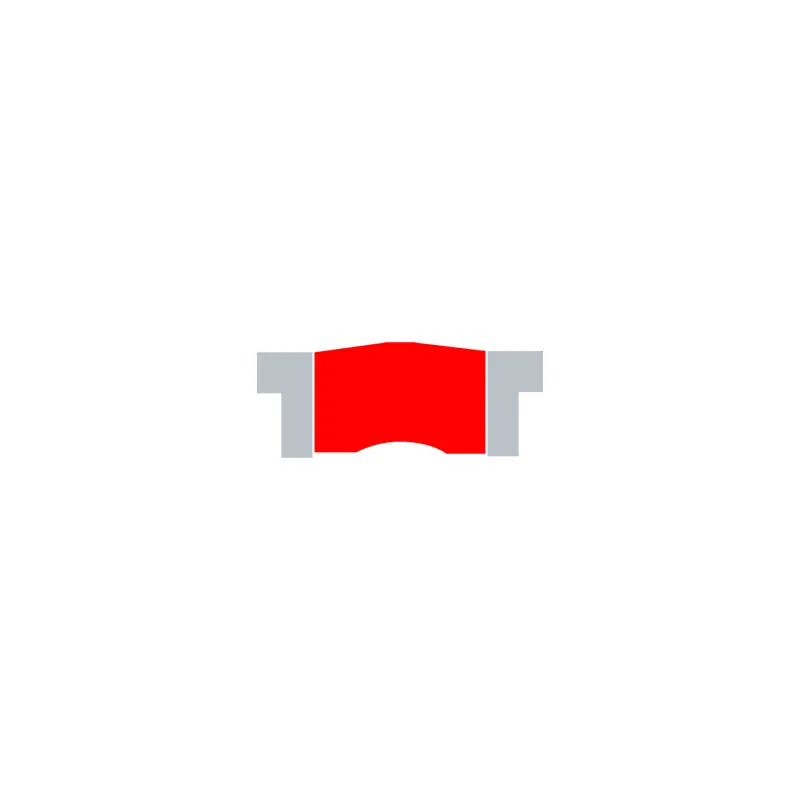

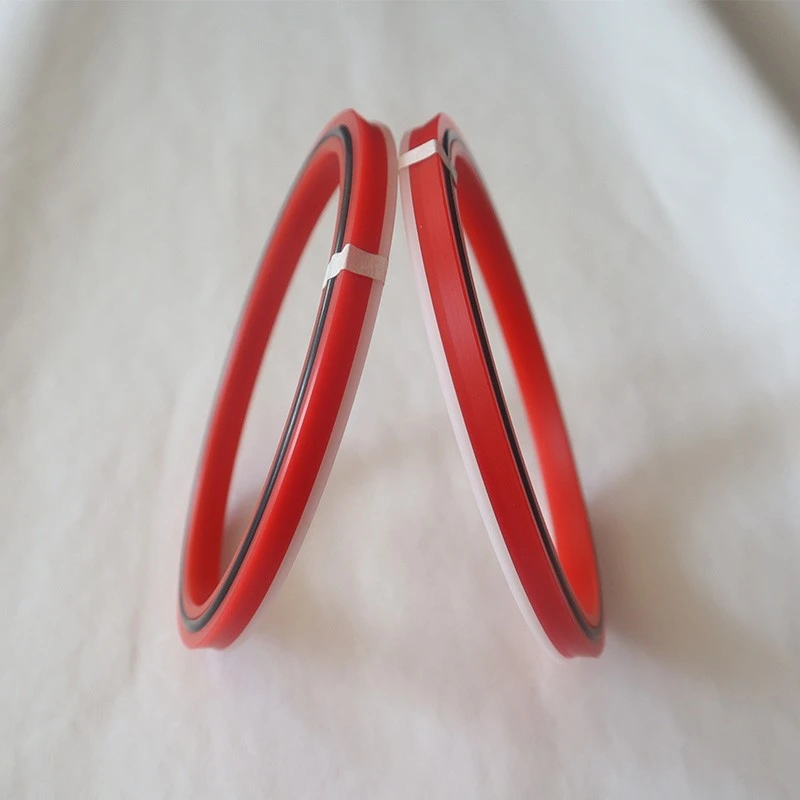

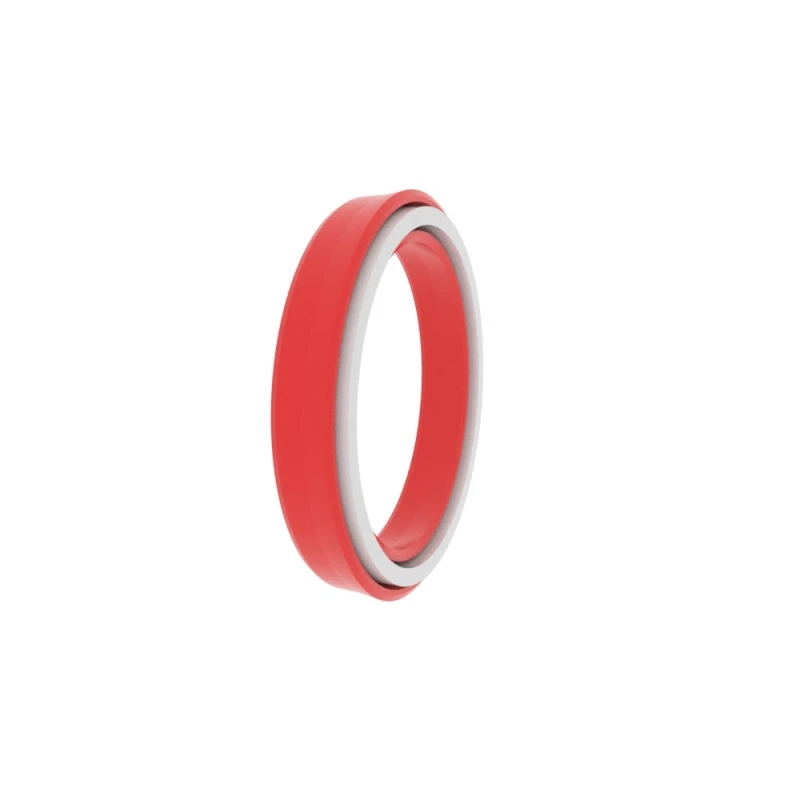

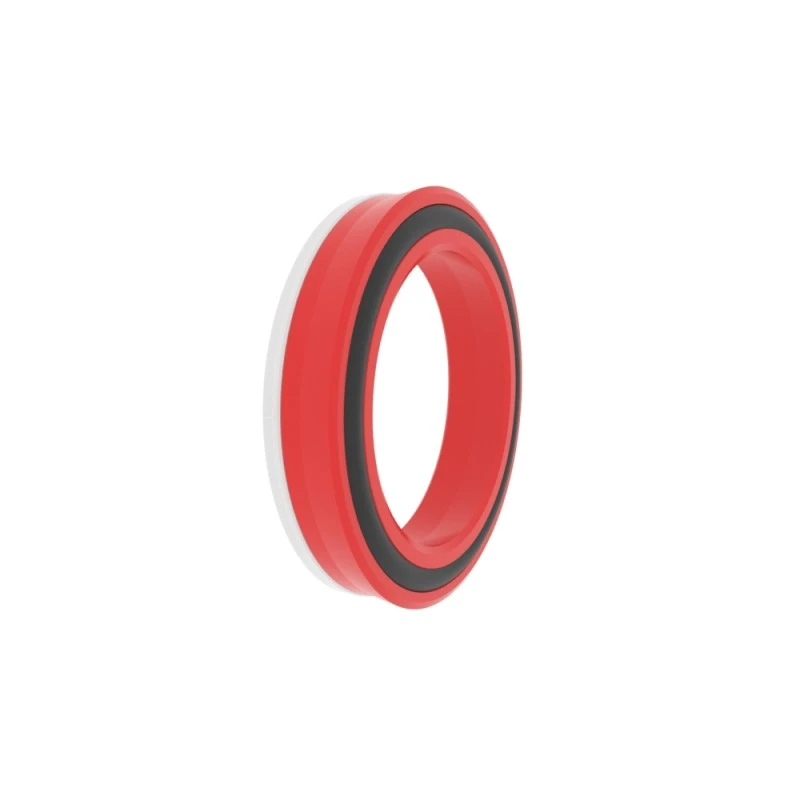

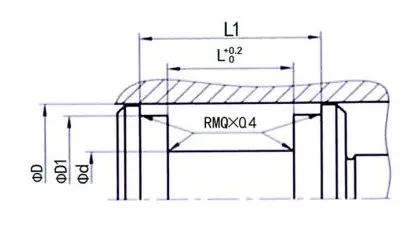

RCK109n
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
φd1 ...... قطر داخلی
L ...... عرض شیار
L1 ...... عرض شیار
|
پایان سطح |
r tmax (μm) |
RA (μm) |
|
مهر و موم های لاستیکی/پلی اورتان سطح کشویی سطح کشویی مهر و موم های PTFE سطح کشویی سطح |
≤2.5
≤2 |
0.1-0.5
0.05-0.3 |
|
زیر شیار طرف شیار |
6.3 ≤15 |
≤1.6 ≤3 |
|
نسبت طول پشتیبانی از پروفایل TP |
50 ٪ -95 ٪ |
|
|
تحمل |
|
|
φd |
H10 |
|
φd |
H9 |
سفارش مثال

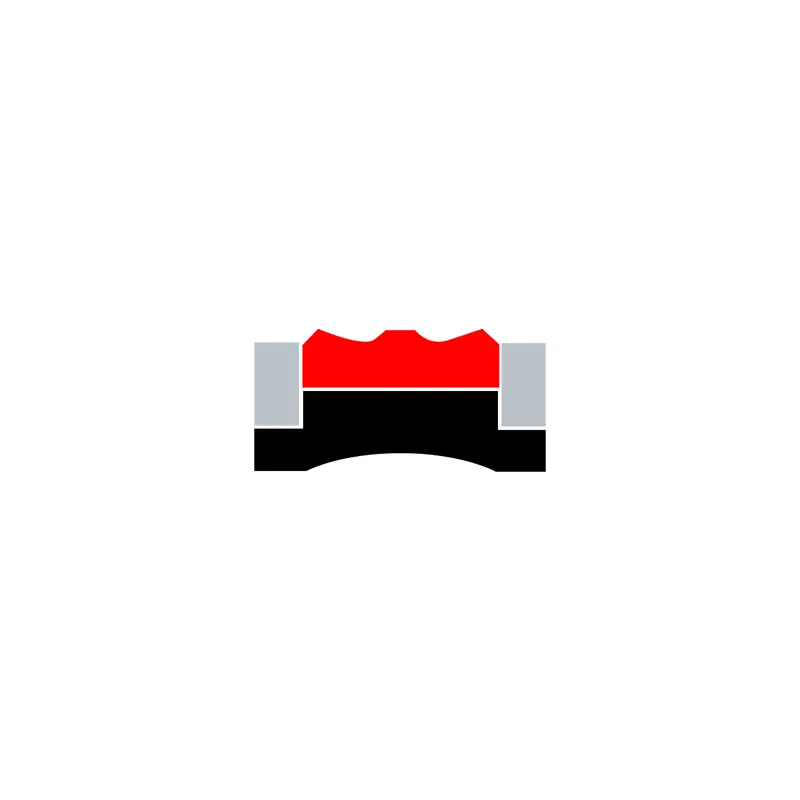

مدل: RCK109N
اندازه شیار: 100x80x95x25/36
مواد: rc-pu-h+nbr+pom
نوع مهر: RCK109 ، RCK117
کاربرد اصلی: ماشین آلات ساختمانی ، ماشین آلات کشاورزی ، جرثقیل ، سیلندرهای استاندارد
مزایا: آب بندی استاتیک و پویا عالی ، نیازی به حلقه های راهنمای اضافی ، ضد اکستروژن ، ساختار ضد تغییر ، مناسب برای شرایط کار با تغییرات فشار سریع است.
مواد: پلی اورتان ، لاستیکی ، پلی اورتان ، تترا فلورو اتیلن
|

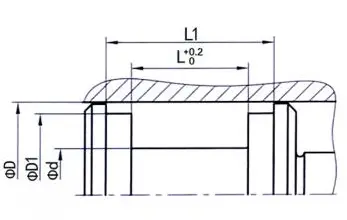

نمونه های شیار مهر |
موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند) |
||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
φd-15 |
φd-4 |
20 |
28 |
|||
|
80-144.9 |
φd-20 |
φd-5 |
25 |
36 |
|||
|
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
|
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
|
750 پوند |
φd-40 |
φd-8 |
40 |
54 |
|||

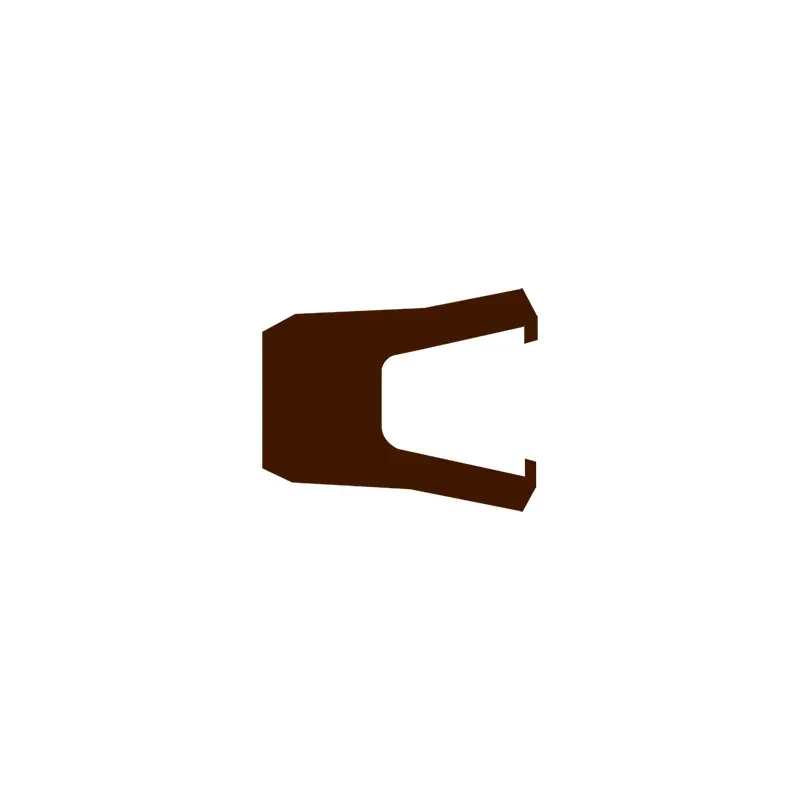

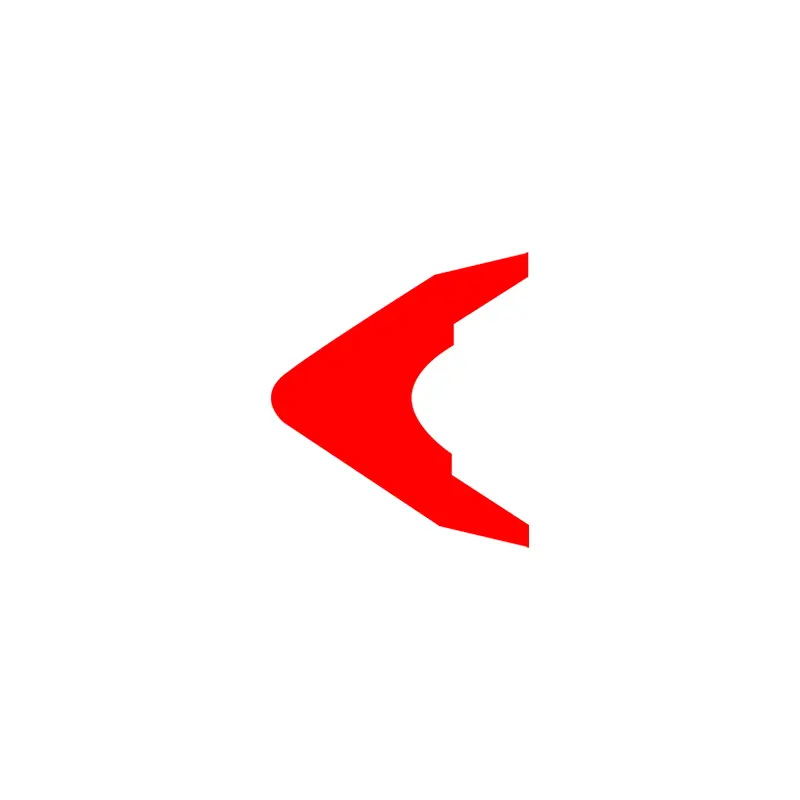

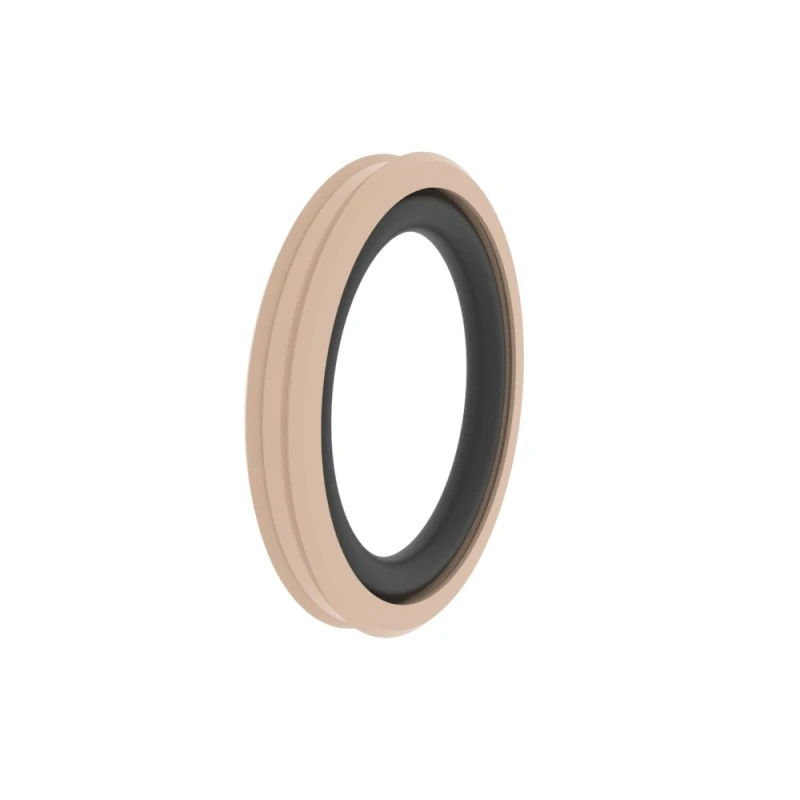

RCK119
اندازه سفارش
φd ...... قطر بیرونی
φd ...... قطر داخلی
L ...... عرض شیار
|
پایان سطح |
r tmax (μm) |
RA (μm) |
|
مهر و موم های لاستیکی/پلی اورتان سطح کشویی سطح کشویی مهر و موم های PTFE سطح کشویی سطح |
≤2.5
≤2 |
0.1-0.5
0.05-0.3 |
|
زیر شیار طرف شیار |
6.3 ≤15 |
≤1.6 ≤3 |
|
نسبت طول پشتیبانی از پروفایل TP |
50 ٪ -95 ٪ |
|
|
تحمل |
|
|
φd |
H10 |
|
φd |
H9 |
سفارش مثال
مدل: RCK119
اندازه شیار: 100x90.6x7.1
مواد: PTFE4 + V
نوع مهر: RCK119
کاربرد اصلی: صنایع شیمیایی ، سیلندرهای سریع و ماشین آلات موقعیت یابی ، صنایع غذایی ، صنایع دارویی ، باتری.
مزایا: مقاوم در برابر درجه حرارت بالا و رسانه های شیمیایی مختلف ، ضریب اصطکاک کم ، بدون خزش ، ویژگی های اصطکاک خشک خوب ، مقادیر اصطکاک استاتیک و پویا کم.
مواد: PTFE+بهار برگ
|

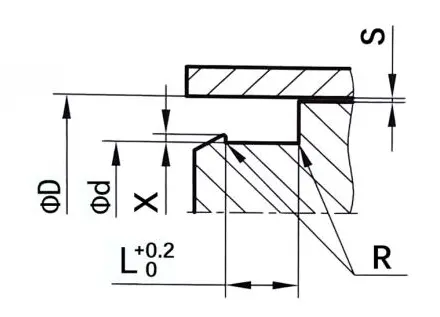

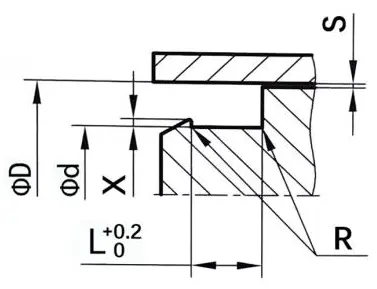

نمونه های شیار مهر |
موارد زیر ابعاد شیار استاندارد است (مهر و موم های گرد و غبار به هر اندازه در محدوده اندازه قابل تولید هستند) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
حداکثر شکاف اکستروژن S |
|||
|
100 نوار |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-2.2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-9.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
