حلقه راهنمای مهر و موم ما به طور گسترده در سیلندرهای هیدرولیک ، سیستم های پنوماتیک ، ماشین آلات صنعتی و سایر زمینه ها استفاده می شود. ما می توانیم با توجه به نیازهای مشتری ، راه حل های سفارشی ارائه دهیم تا به بهبود کارآیی عملکرد تجهیزات و قابلیت اطمینان آب بندی کمک کنیم. با توجه به ویژگی های مختلف ، ما حلقه راهنمای مهر و موم را به سری مدل های مختلف تقسیم کرده ایم.

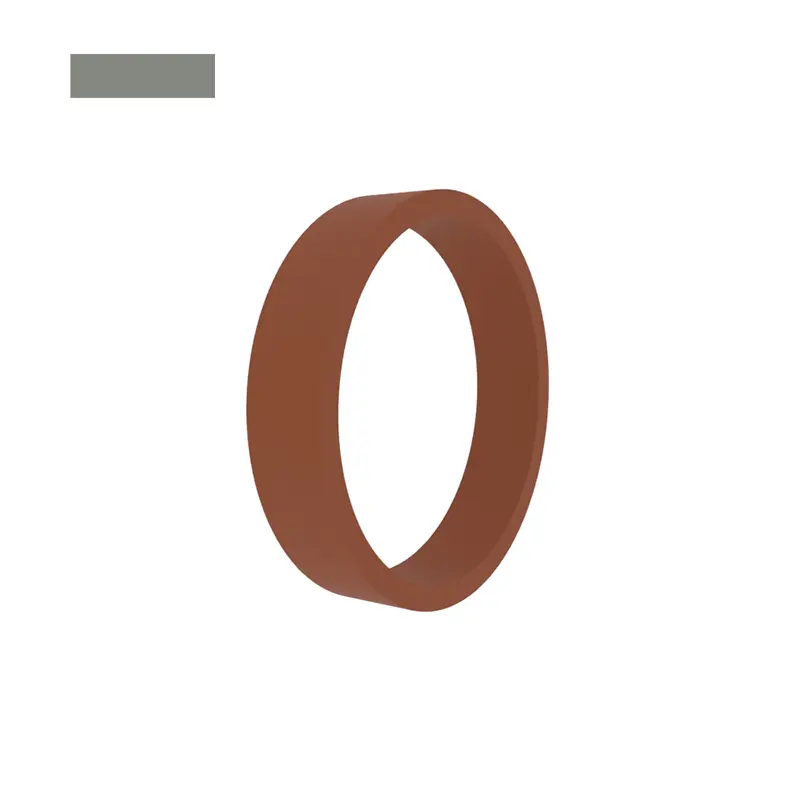

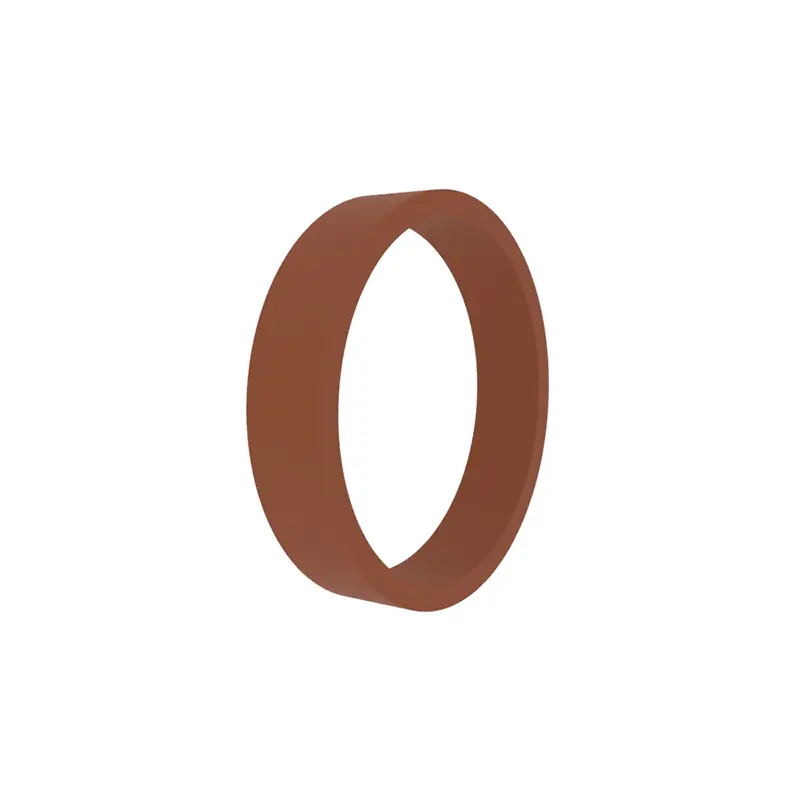

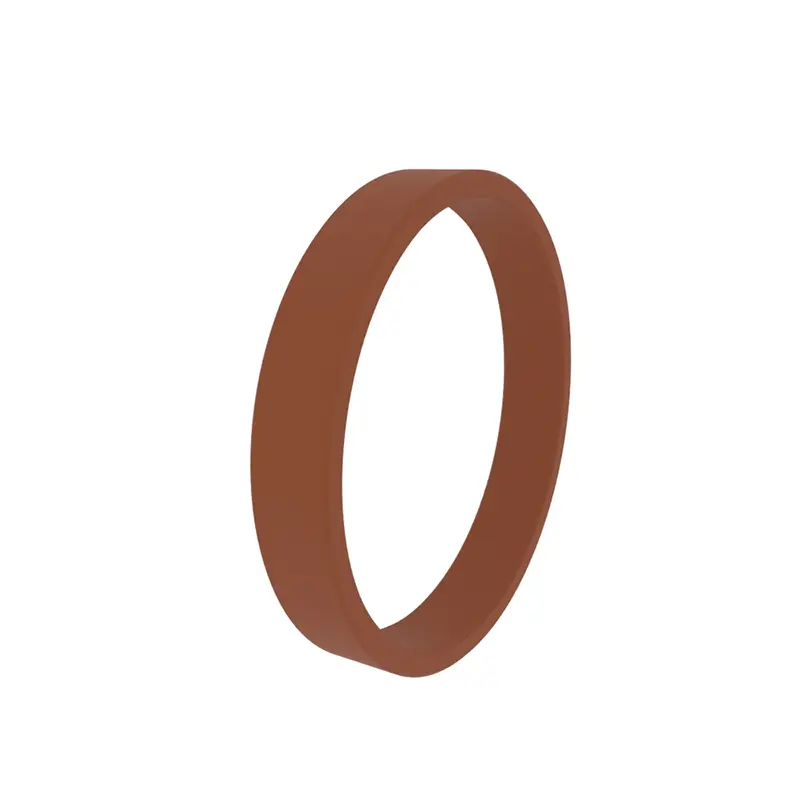

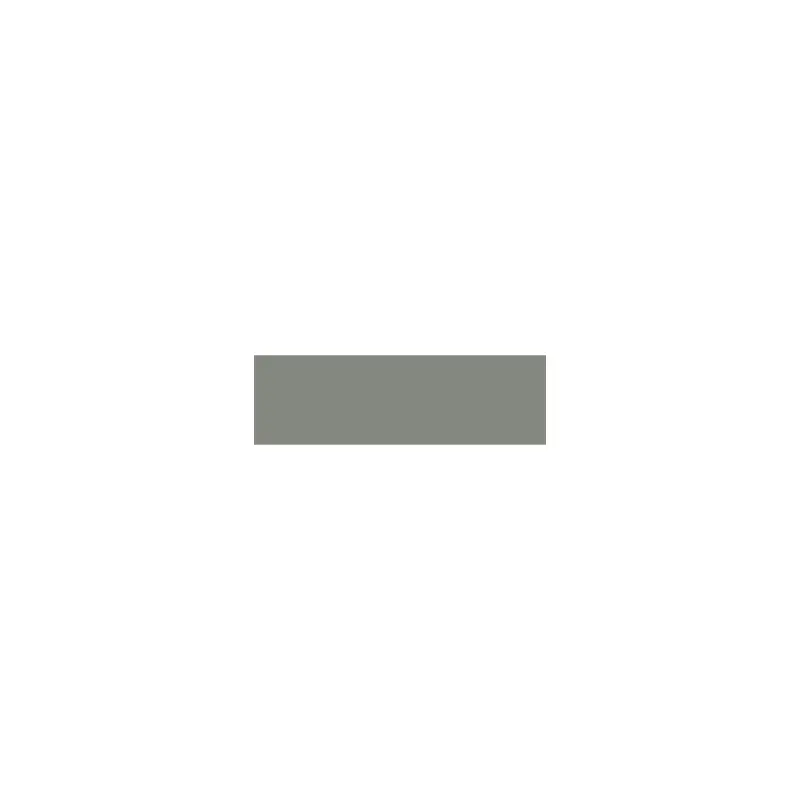

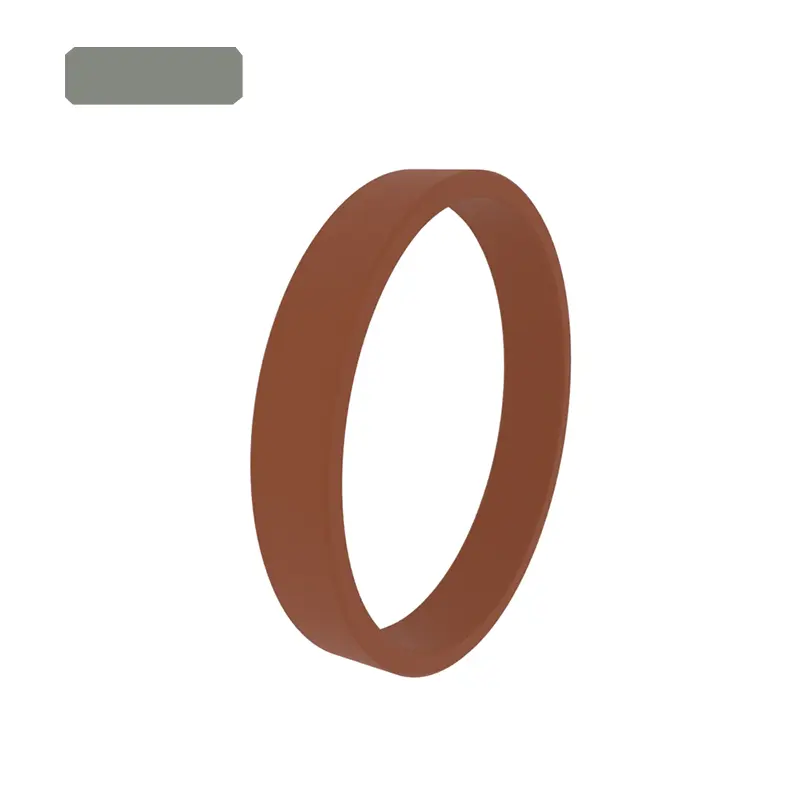

حلقه های راهنمای استاندارد RCF101 ، RCF102 ، RCFB102 برای راهنماهای پیستون و میله پیستون سیلندرها مناسب هستند. بیشتر آنها نیاز به باز و نصب در شیارهای بسته دارند ، یا می توانند باز شوند.

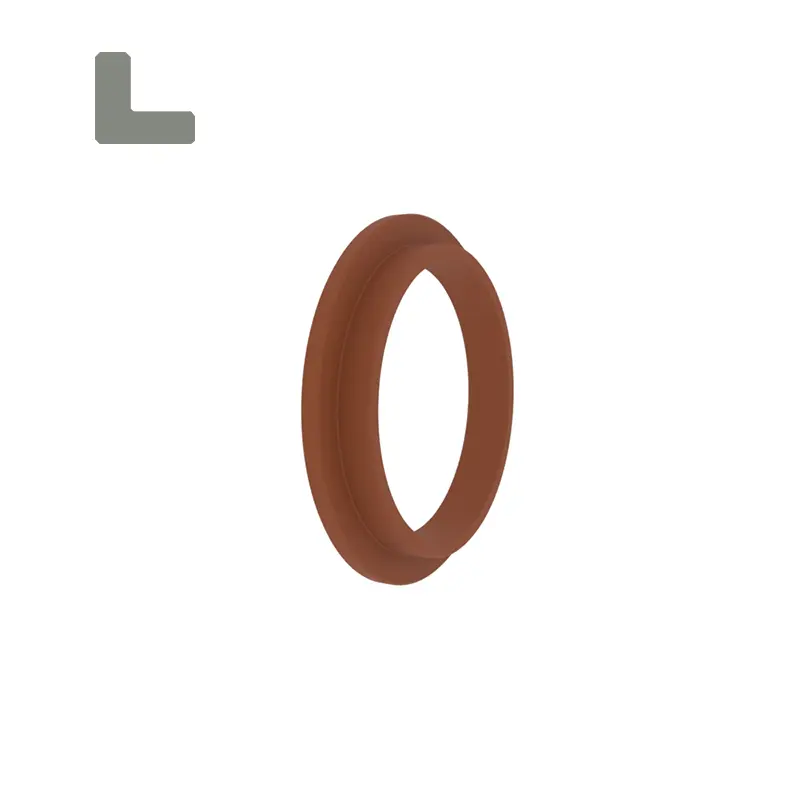

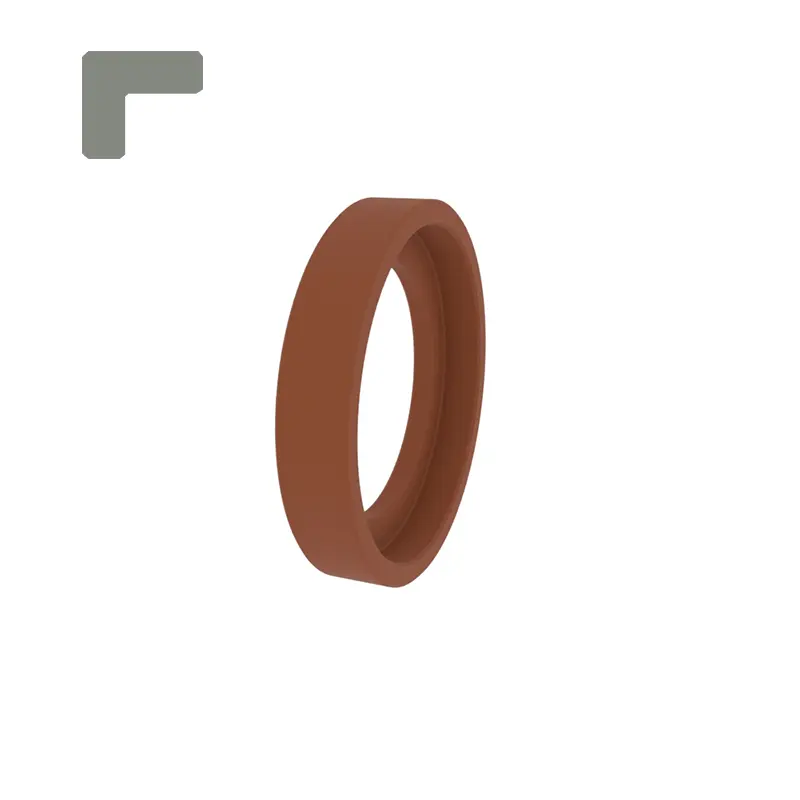

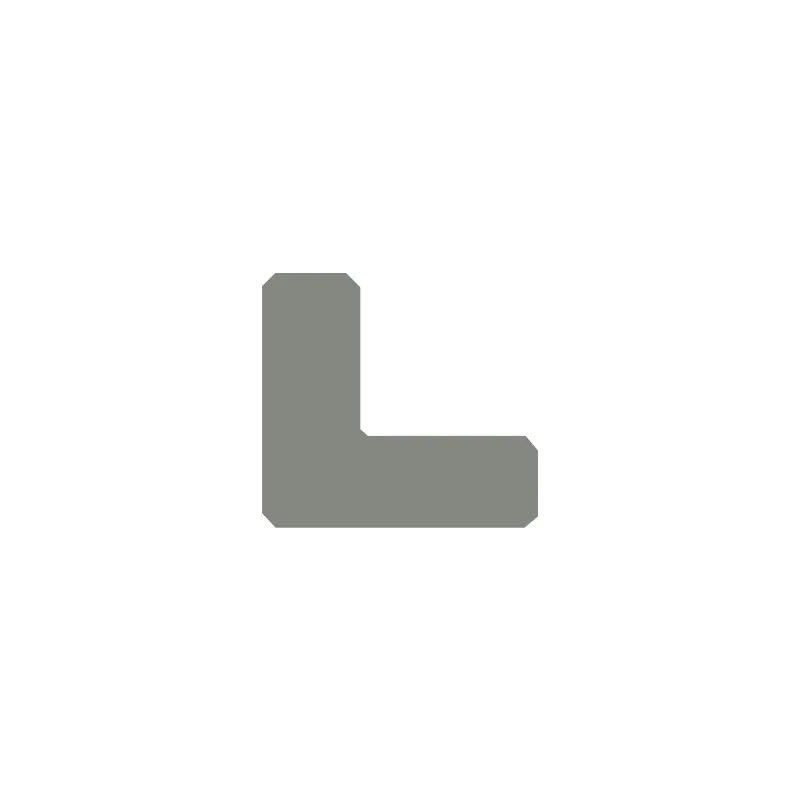

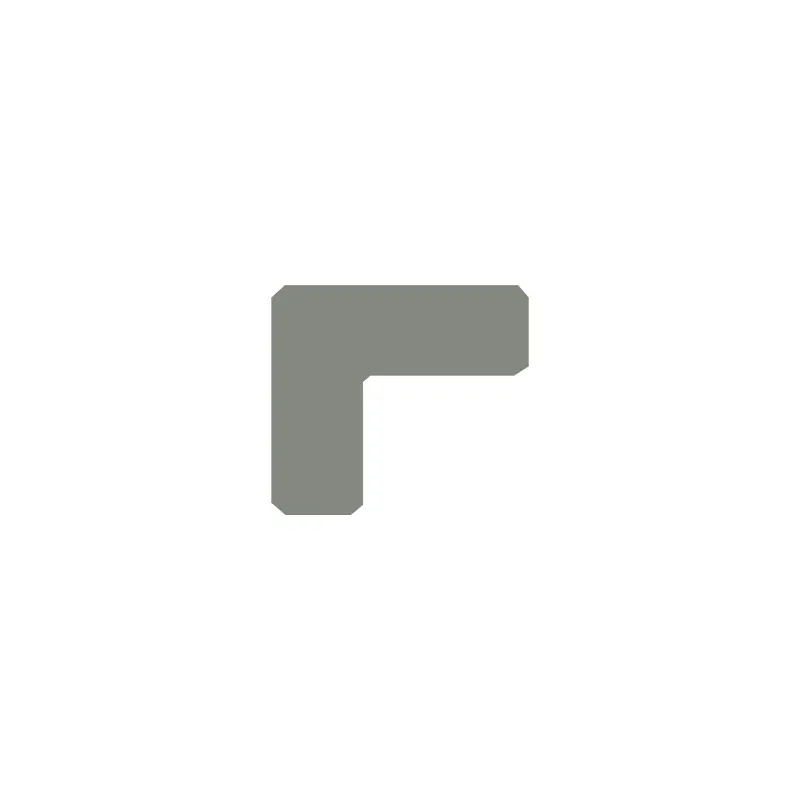

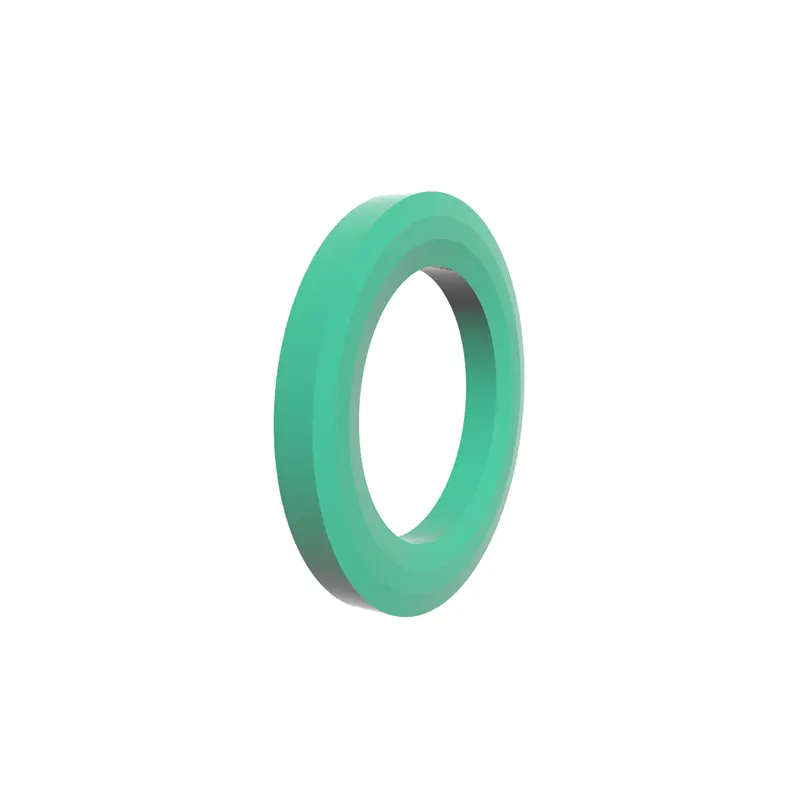

حلقه های راهنمای استاندارد RCF103 ، RCF104 برای راهنماهای پیستون مناسب هستند. طراحی با گوشه ها باعث می شود عملکرد حلقه های راهنما و حلقه های نگهدارنده باشد. می تواند باز باشد یا نه.

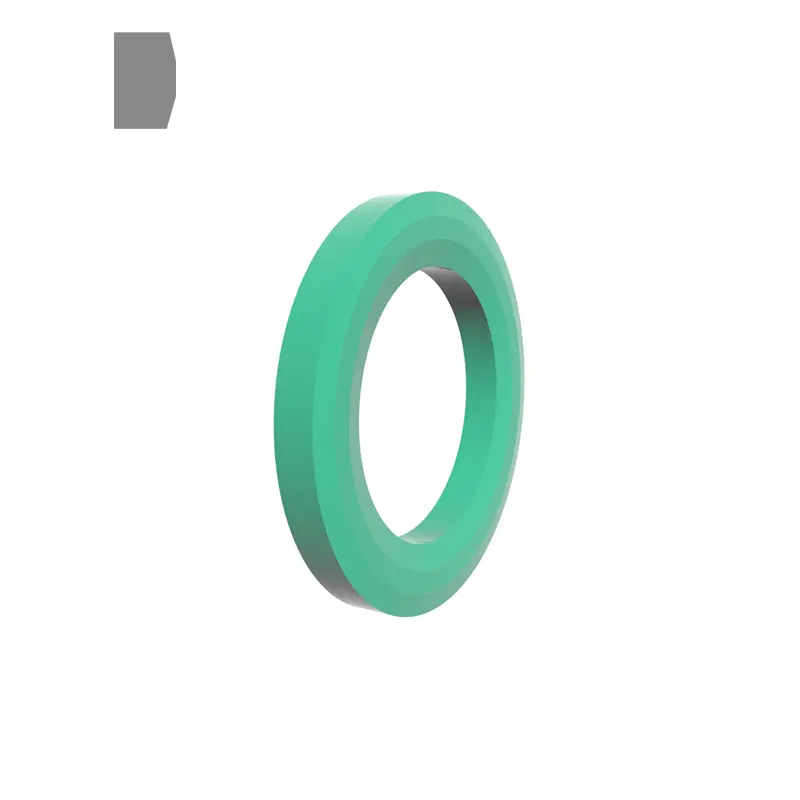

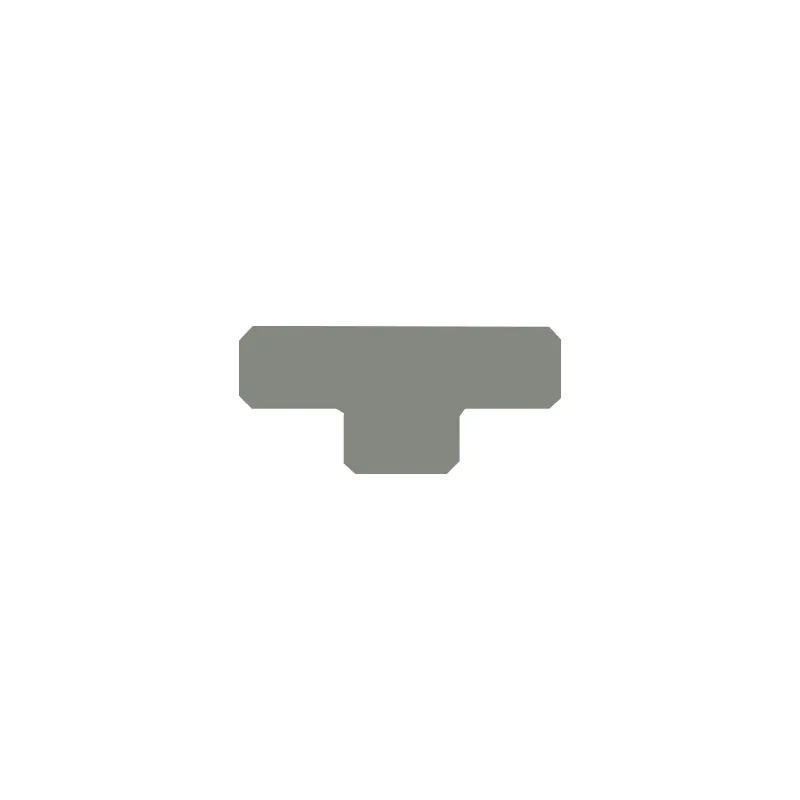

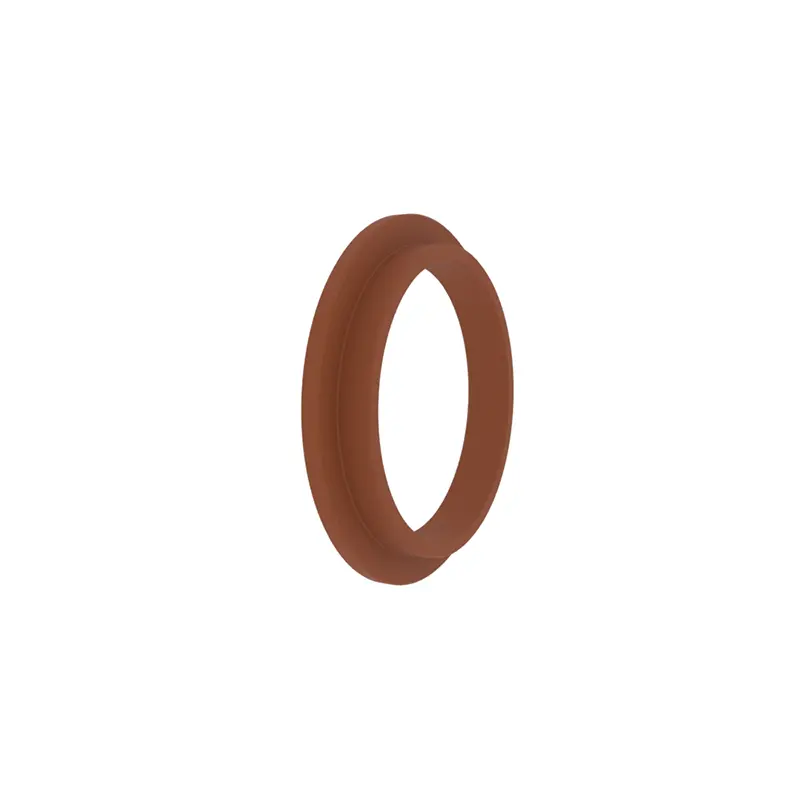

حلقه راهنمای استاندارد RCF105 برای راهنماهای پیستون مناسب است. یک حلقه محدب در قطر داخلی دارد. می تواند باز باشد یا نه.

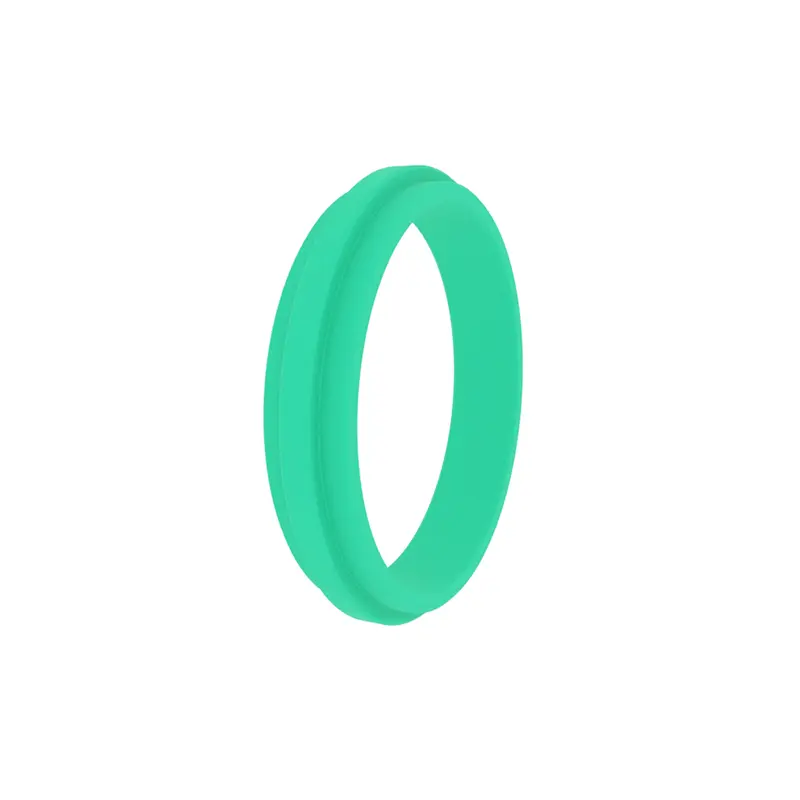

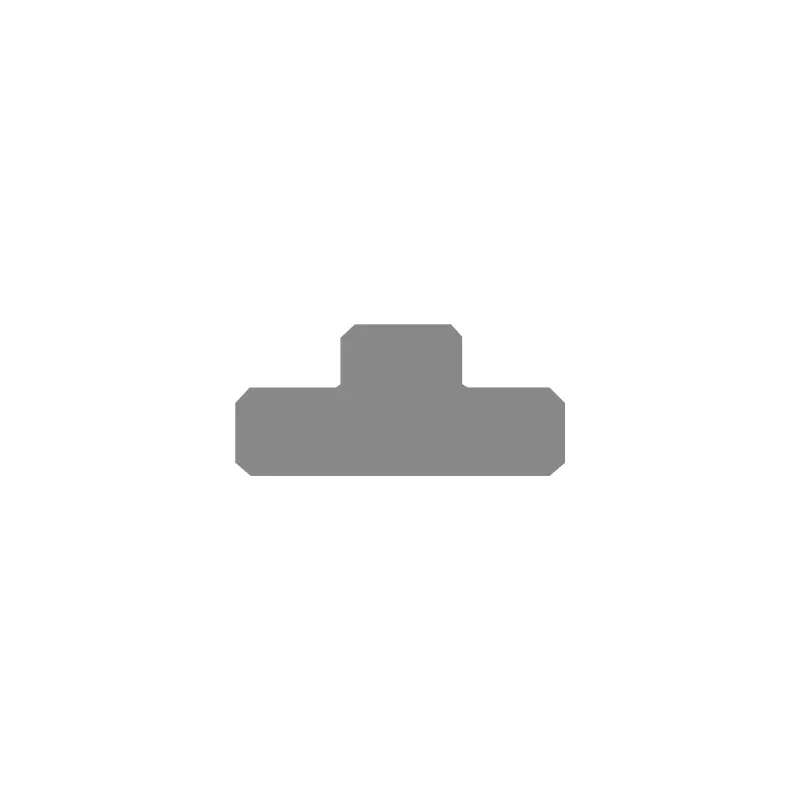

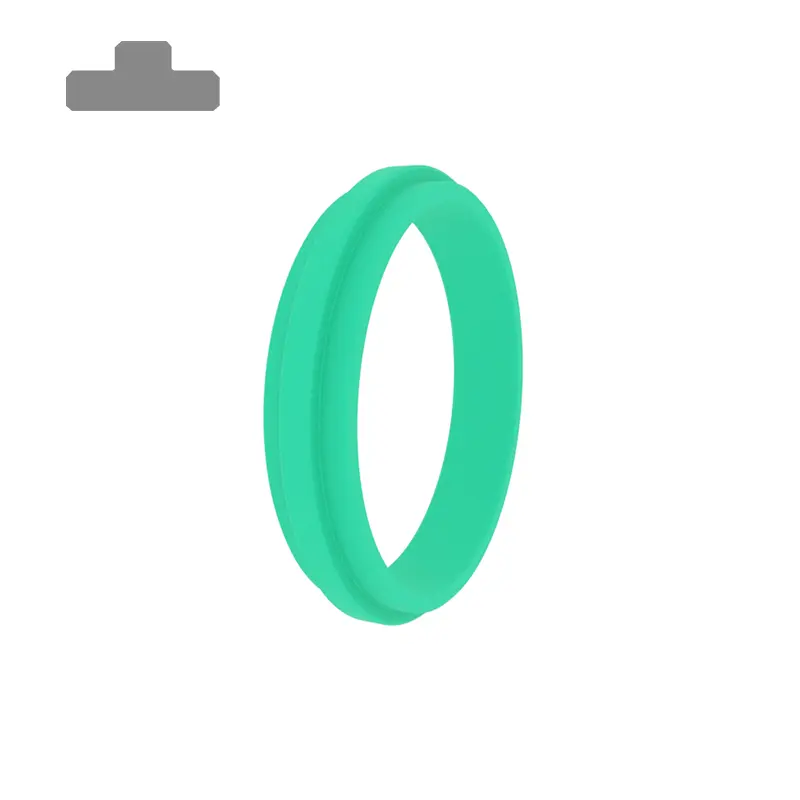

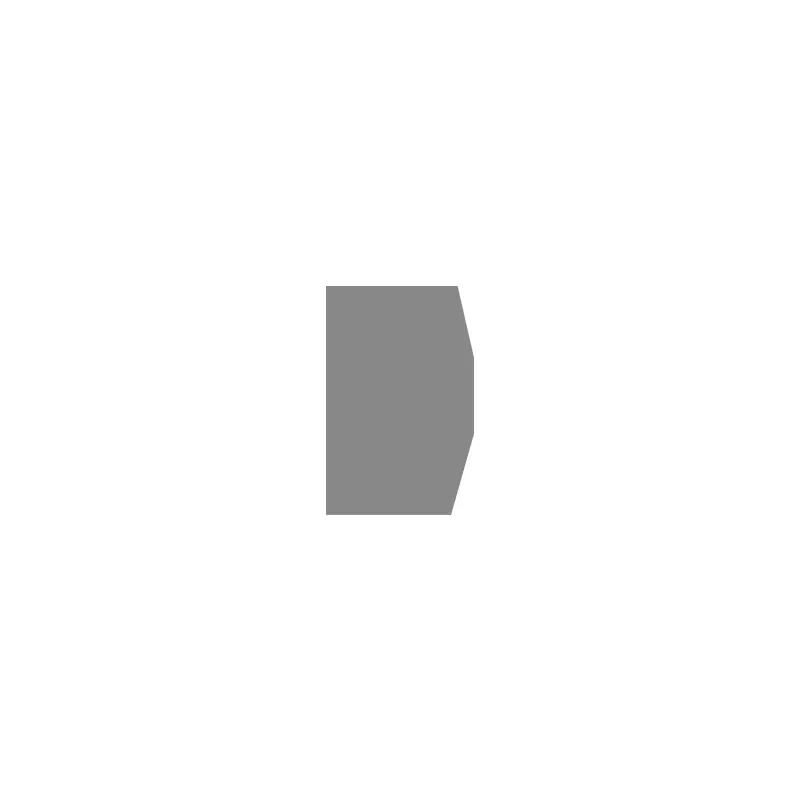

حلقه راهنمای استاندارد RCF106 برای راهنماهای میله پیستون مناسب است. دارای یک حلقه محدب در قطر بیرونی است. می تواند باز باشد یا نه.

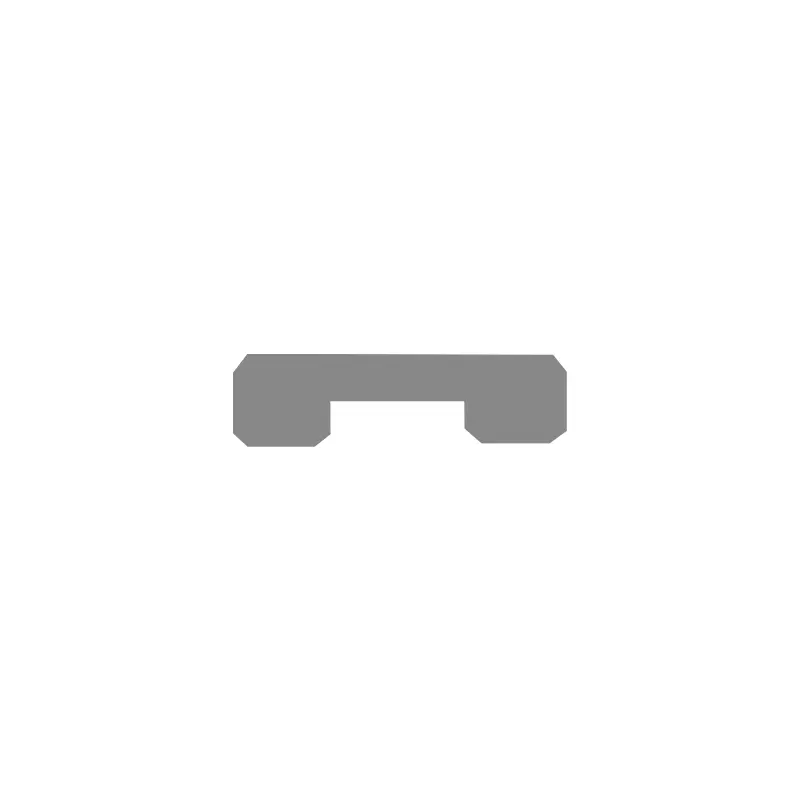

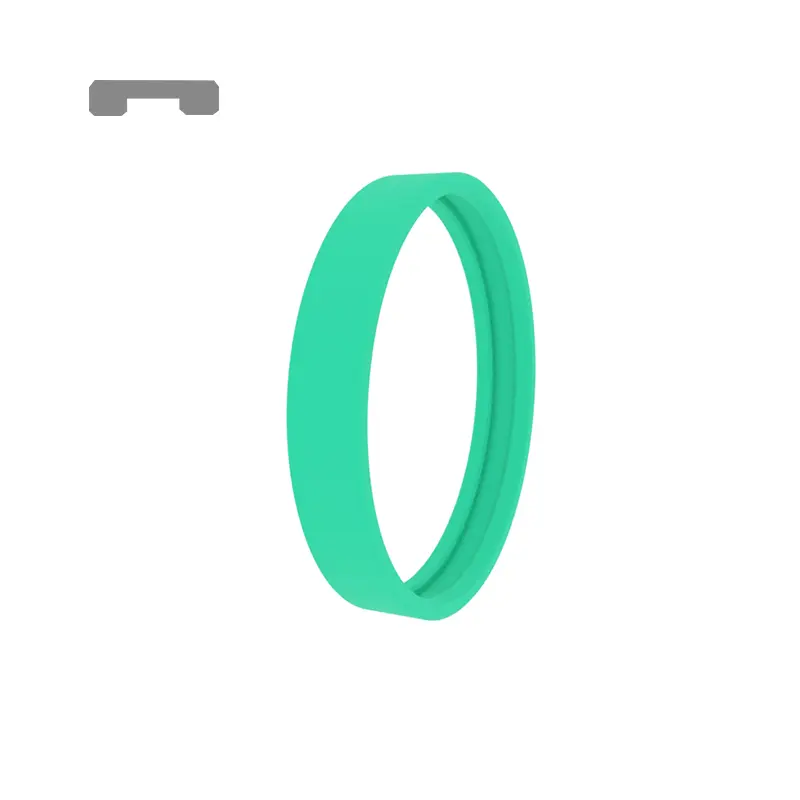

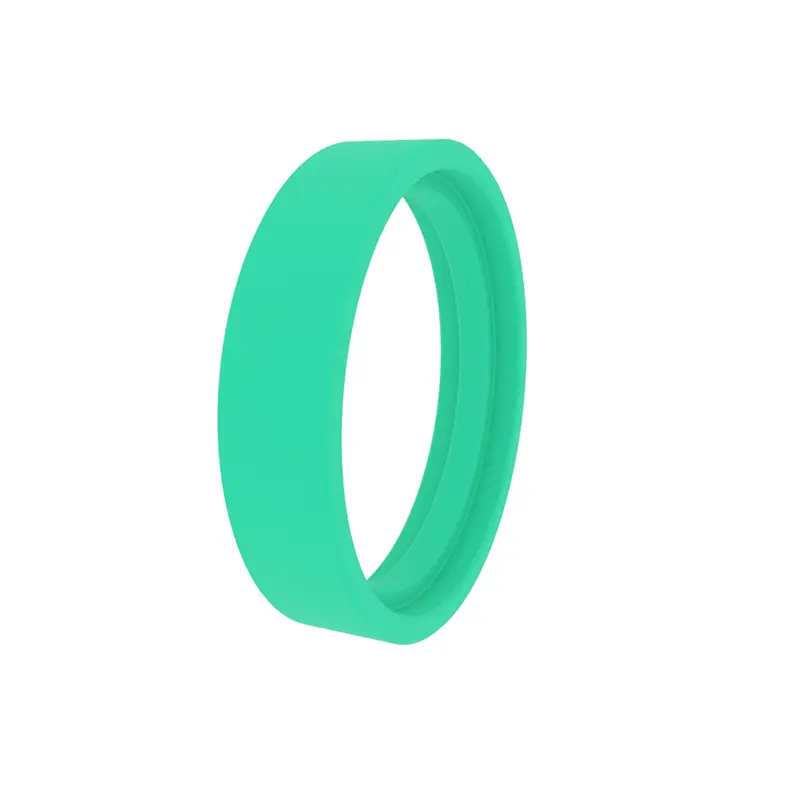

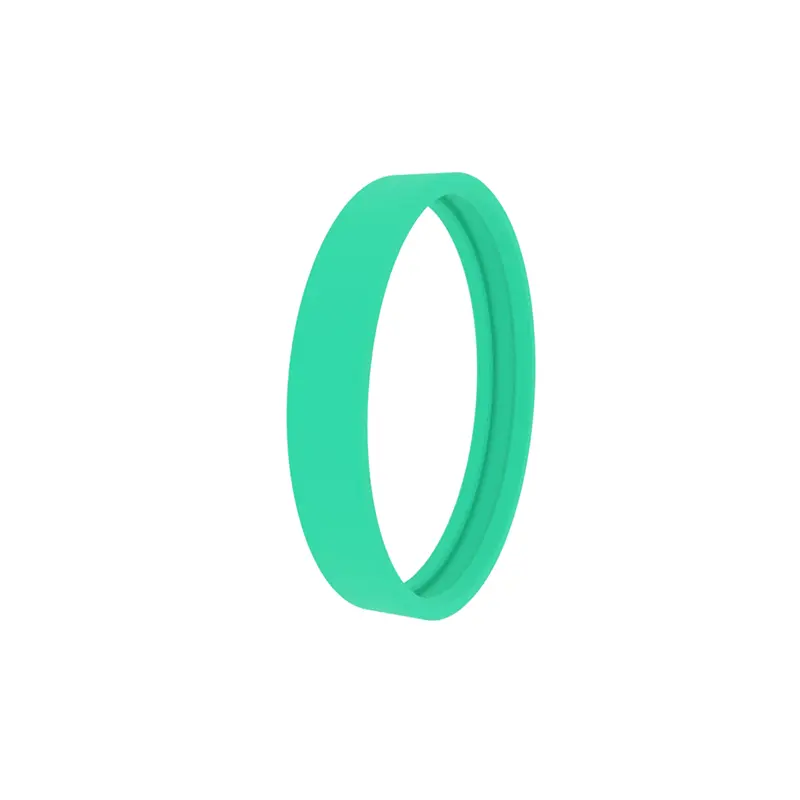

حلقه راهنمای استاندارد RCF107 برای راهنماهای پیستون مناسب است. دارای یک شیار در قطر داخلی است. می تواند باز باشد یا نه.

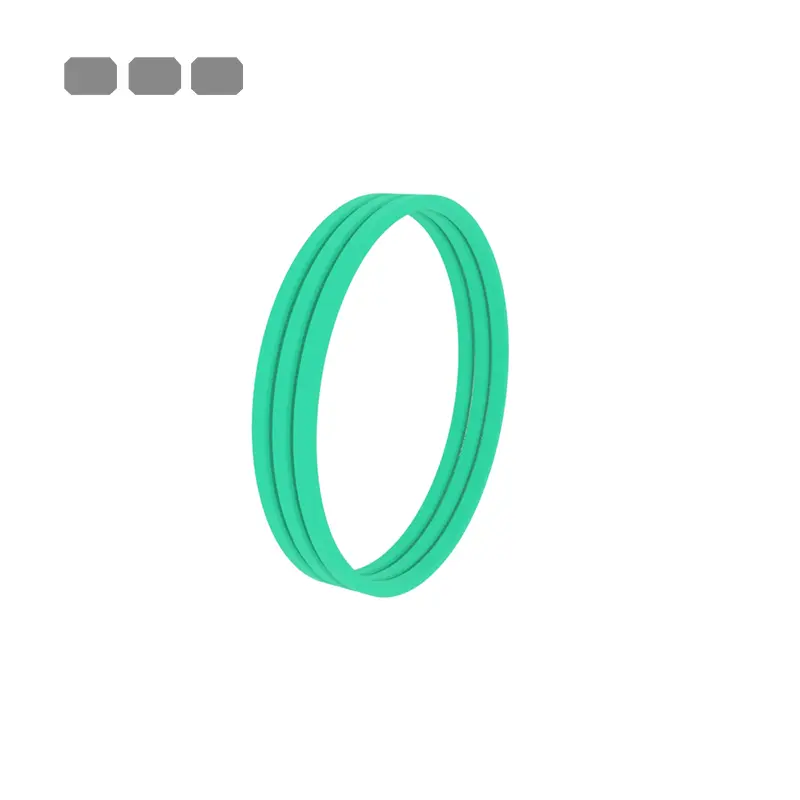

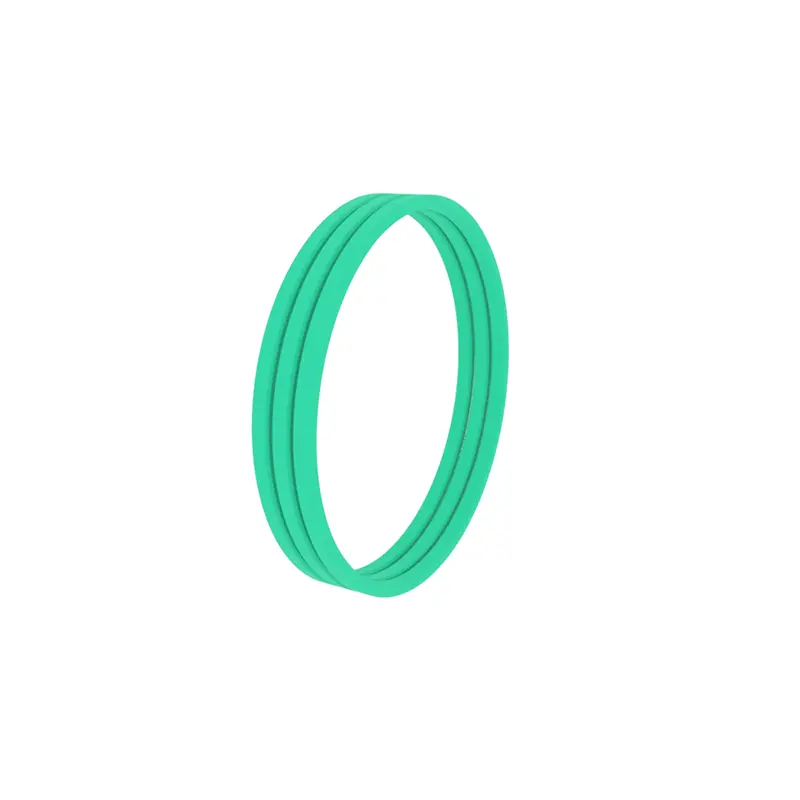

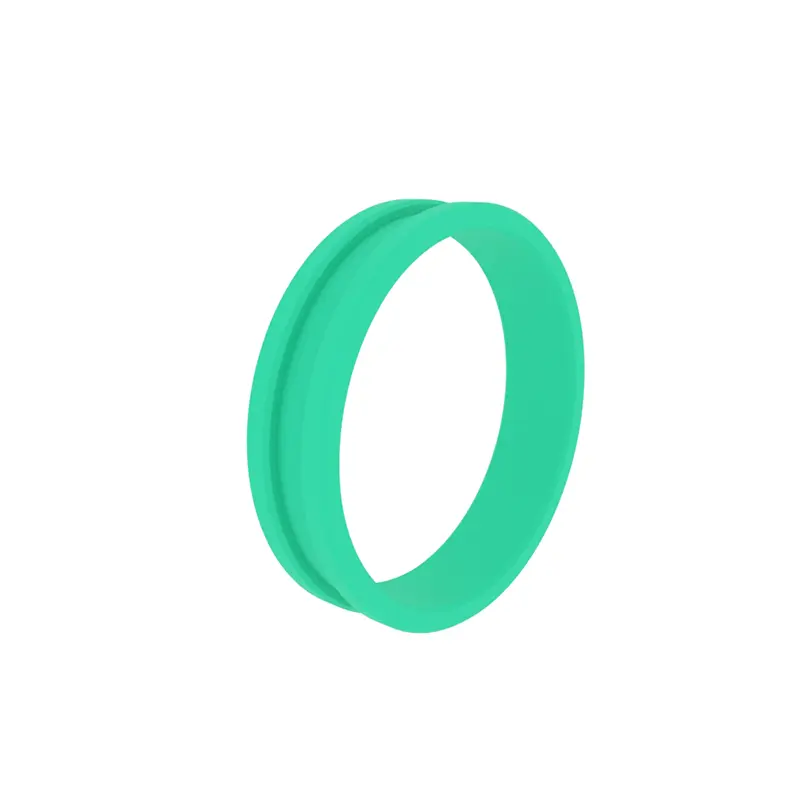

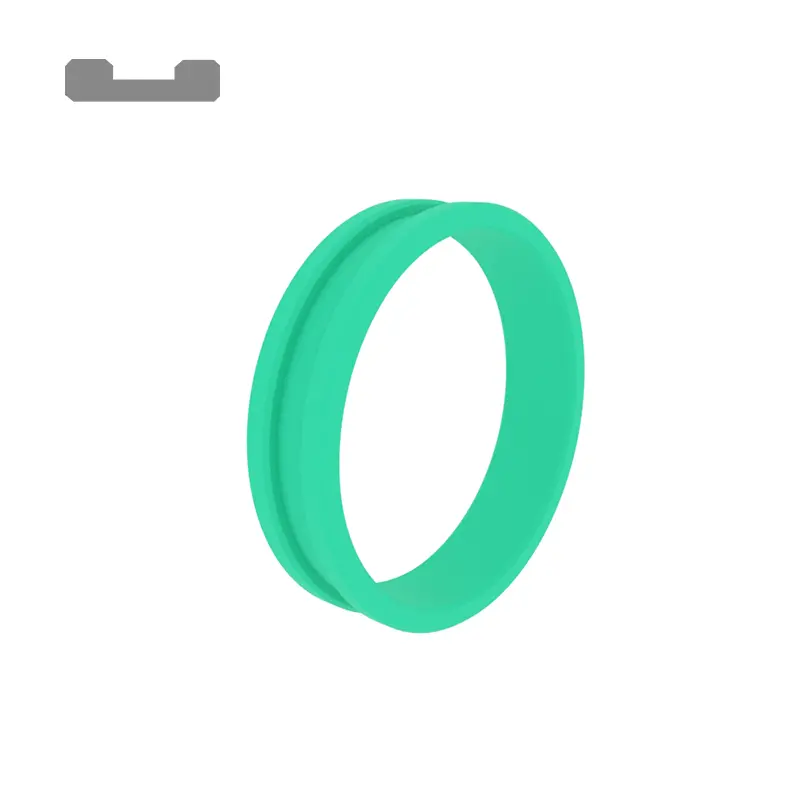

حلقه راهنمای استاندارد RCF108 ، مناسب برای هدایت میله پیستون ، با شیارهای روی قطر بیرونی ، با یا بدون باز کردن موجود است.
ویژگی ها و برنامه های کاربردی محصول:
ویژگی های محصول
حلقه راهنمای مهر و موم ، مناسب برای شیار حفره استاندارد ISO10766 ، تطبیق فلزی پلاستیک ، می تواند از "مسدود کردن" و "تشنج" ، ظرفیت بار قوی و هنوز هم قبل از رسیدن به دمای شکننده جلوگیری کند. لبه های حلقه راهنما برای جلوگیری از فشردن لبه ها به شکاف ایجاد شده توسط محفظه نیم دایره ای شیار حفره ، محاصره می شوند.
برنامه های اصلی
ماشین آلات مهندسی ، ماشین آلات کشاورزی ، ماشین آلات قالب گیری تزریق ، سیستم عامل های بارگیری و تخلیه ، سیلندرهای پشتیبانی ، وسایل نقلیه صنعتی ، مطبوعات ، سیلندرهای متالورژی.

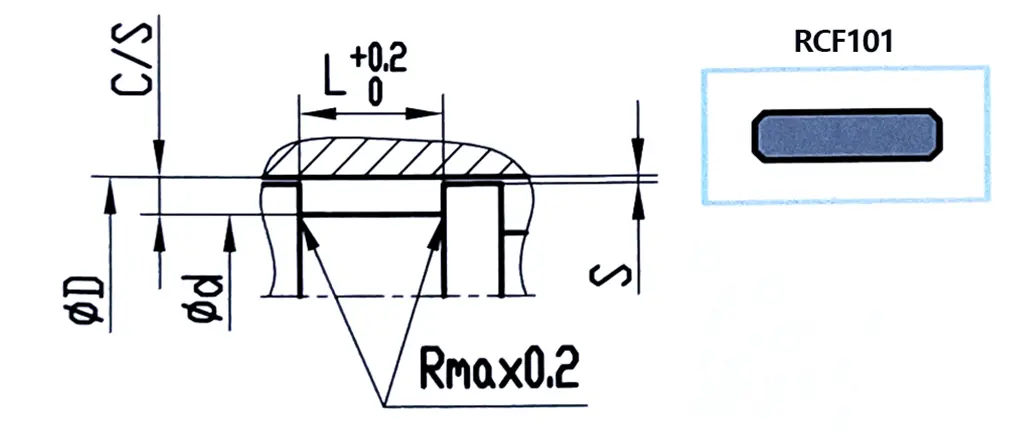

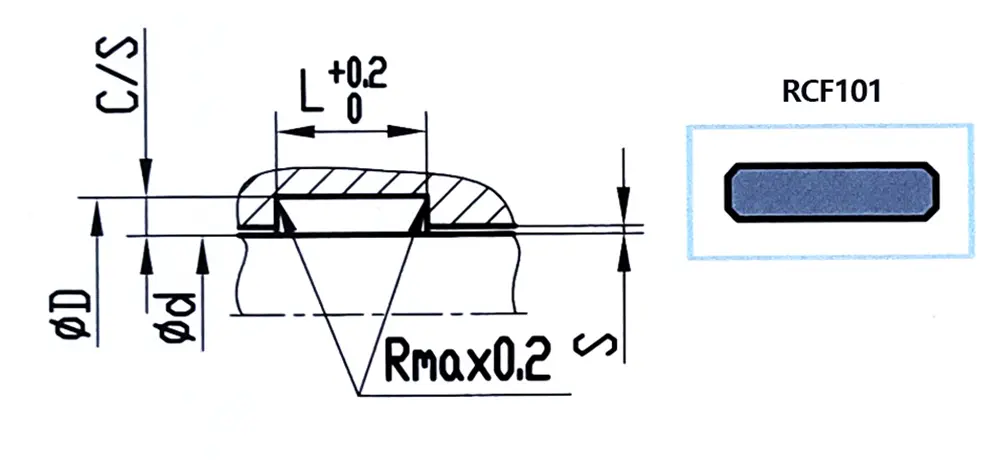

مثال 1 شیار حلقه راهنما برای میله پیستون
| φd f8 | φd H8 | L+0.2 | ج | ترخیص شعاعی S |
| 6-29.9 | φd+3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd+3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd+5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd+5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd+5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd+8 | 25 | 4 | 0.60-1.2 |
مثال 2 از شیار حلقه راهنمای پیستون
| φd H8 | φd f8 | L+0.2 | ج | ترخیص شعاعی S |
| 6-29.9 | φd-3 | 4 | 1.5 | 0.20-0.3 |
| 30-49.9 | φd-3 | 5.6 | 1.5 | 0.25-0.4 |
| 50-99.9 | φd-5 | 9.7 | 2.5 | 0.30-0.6 |
| 100-799.9 | φd-5 | 15 | 2.5 | 0.40-0.8 |
| 800-1000 | φd-5 | 25 | 2.5 | 0.50-1.1 |
| > 1000 | φd-8 | 25 | 4 | 0.60-1.2 |
مواد
1. PTFE (برای بارهای متوسط و سبک) ؛
2. POM یا PA (برای بارهای سبک) ؛
3. رزین فنلی + فیبر پارچه (برای بارهای سنگین)
انتخاب عرض و شماره حلقه راهنما
از فرمول می توان برای تعیین مقدماتی t = (f*f) / (d*pr) استفاده کرد
T: عرض حلقه راهنما (میلی متر) ، F: حداکثر بار شعاعی (N) ، F: ضریب ایمنی ، PR: حداکثر بار شعاعی مجاز (n/mm²) ، D: قطر پیستون یا میله پیستون (MM)
مثال: d = 60mm ، f = 40kn ، pr = 90n/mm² ، f = 2 ، t = 40000*2/60*90 = 14.8mm
گزینه محاسبه شده انتخاب یک حلقه راهنما با عرض T = 15mm یا دو حلقه راهنما با عرض 9.7 میلی متر است. اگر دو حلقه راهنما با عرض 9.7 میلی متر انتخاب شود ، می توان ضریب ایمنی را به 2.6 افزایش داد. به طور کلی ، ضریب ایمنی توصیه شده f = 2 است

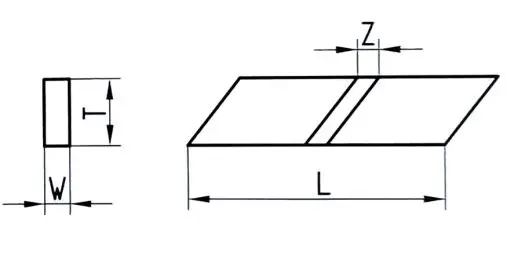

تعیین طول برش
L = 3.14* (D -W) -k برای پیستون
l = 3.14* (d+w) -k برای میله پیستون
k ثابت دما است ، 0.8 هنگامی که درجه حرارت زیر 120 درجه باشد انتخاب می شود و 2.0 وقتی درجه حرارت بالاتر از 120 درجه باشد انتخاب می شود.

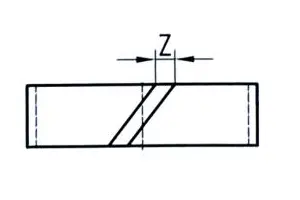

محاسبه شکاف برش z
|
|
رزین فنلی/پوم | PTFE |
| برای میله پیستون | 0.050 (φd+w) | 0.042 (φd+w) |
| برای پیستون | 0.050 (φd-w) | 0.042 (φd-w) |
نوع برش
برش 30 درجه
برش مستقیم (که عمدتا برای چرخش یا نوسان و شیارهای غیر استاندارد استفاده می شود)

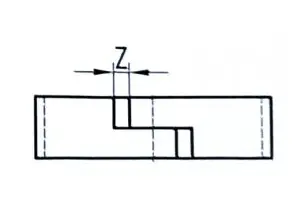

برش Z شکل (همچنین دارای عملکرد آب بندی است)
