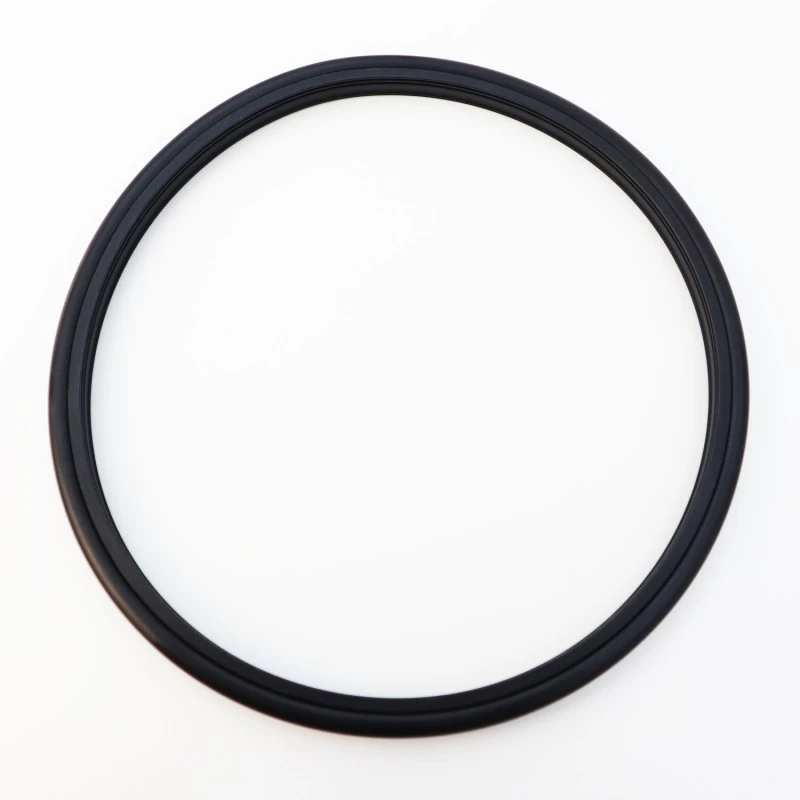

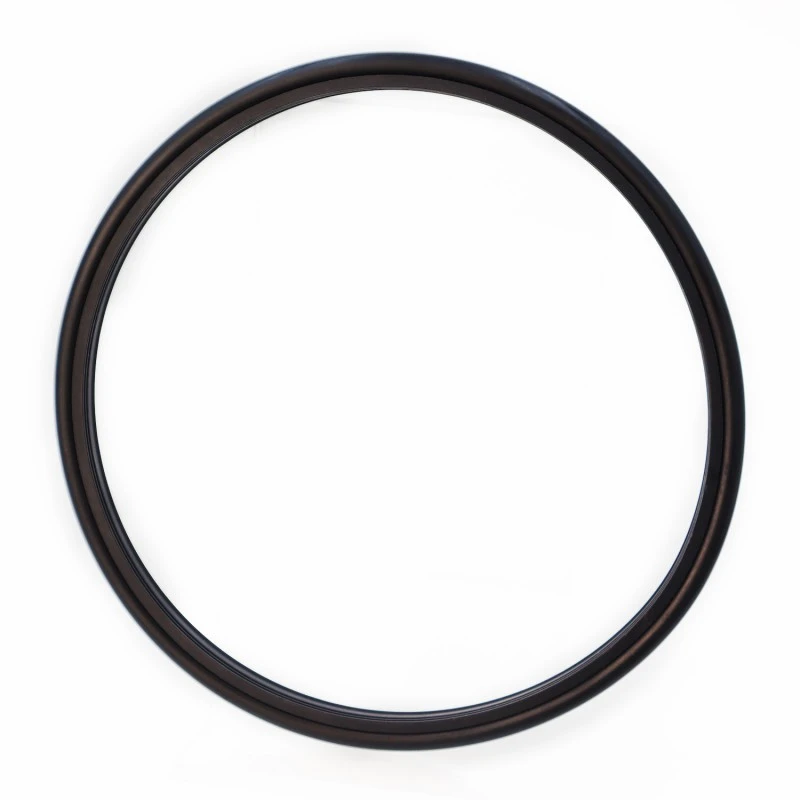

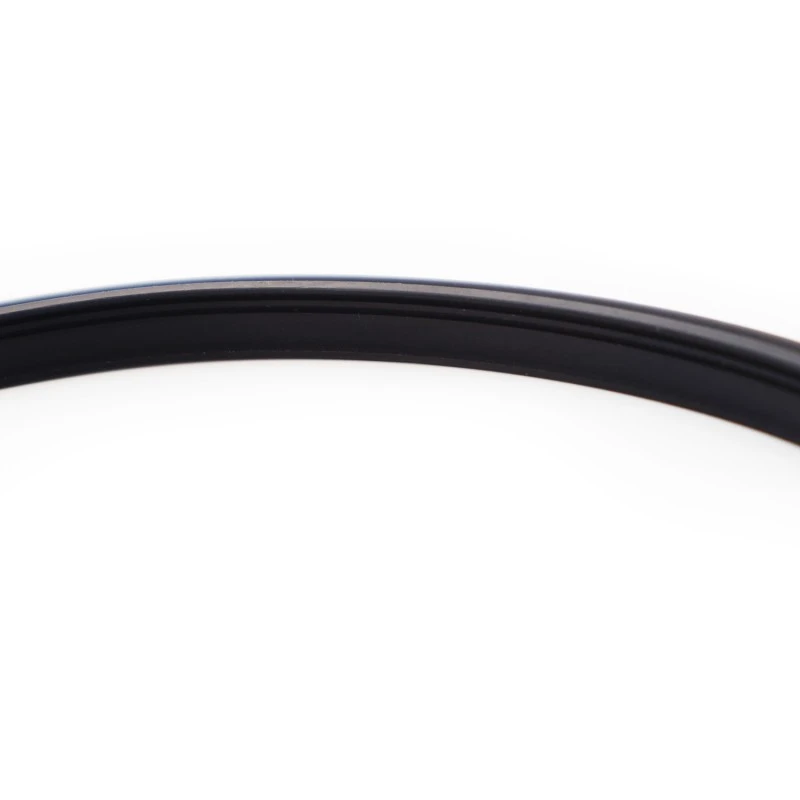

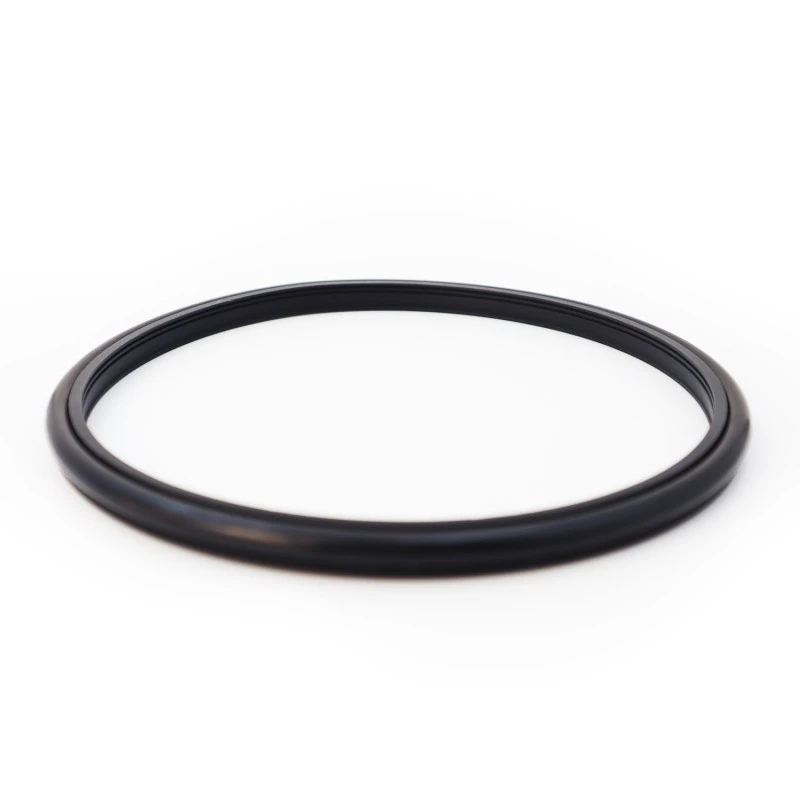

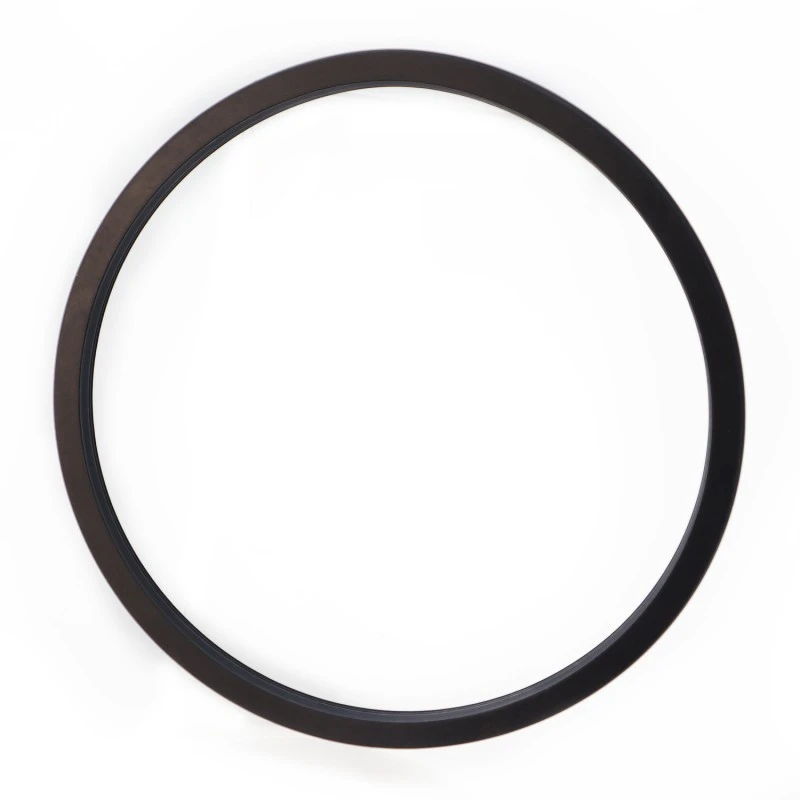

مهر و موم شفت برای دوغاب سیمان با فشار بالا: طول عمر بالا، اصطکاک کم، عملکرد آب بندی عالی، طراحی فشرده و نصب، استفاده و نگهداری آسان. لبه آب بندی ویژه و طراحی ضخامت بهینه آن آب بندی خوبی را حتی در محیط های خشن مانند دوغاب سیمان فراهم می کند. هنگامی که برای آب بندی محیط های گل مانند استفاده می شود، روغن کاری گریس بین دو (یا چند) مهر و موم را توصیه می کنیم.
شرایط عملیاتی قابل اجرا (مقادیر محدود نباید به طور همزمان رخ دهند)
|
فشار/MPa |
دما / درجه سانتیگراد |
سرعت / متر بر ثانیه |
متوسط |
|
|
حرکت رفت و برگشتی |
حرکت چرخشی |
|||
|
≤100 |
-35~+100 (با حلقه های O-Ring مشابه) |
≤6 |
≤2 |
آب، گل، نفت خام، روغن هیدرولیک، امولسیون |
|
-20~+200 (با حلقه O-Ring FKM مشابه) |
||||
هنگامی که در حین استفاده از محصولات خود با هرگونه سوال یا شرایط اضطراری مواجه شدید، می توانید در هر زمانی که بخواهید با Ruichen تماس بگیرید. ما یک خط تلفن مشاوره فنی 7×24 ساعته برای رسیدگی به مشکلات فنی فوری ارائه می دهیم.
در صورت نشتی مهر و موم، سایش غیرعادی یا هرگونه نقص عملکرد، تیم پشتیبانی فنی ما بلافاصله با یک تماس تلفنی یا ایمیل، فرآیند پاسخگویی را آغاز میکند. ما می توانیم قضاوت و راه حل های اولیه را از طریق تشخیص ویدیویی از راه دور، تجزیه و تحلیل تصویر و سایر روش ها به شما ارائه دهیم. برای مشکلات پیچیده قول می دهیم ظرف 48 ساعت گزارش تحلیل اولیه ارائه دهیم و در صورت نیاز مهندسین را برای پشتیبانی فنی به سایت اعزام کنیم و تا رفع کامل مشکل به صورت مشترک با شما مشکل را بررسی کنند.
انتخاب مواد
1. مواد O-ring مناسب عبارتند از: R01 Nitrile Butadiene Rubber (NBR)، R02 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4، سایر مواد اختیاری شامل PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 و غیره است.
نمونه سفارش
مدل سفارشی RC2061-80*91.7*7.6-PTFE4-R01 مدل - قطر شفت * قطر شیار * عرض شیار - کد مواد

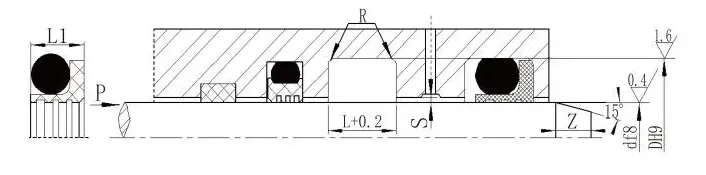

(الف) ساختار باز

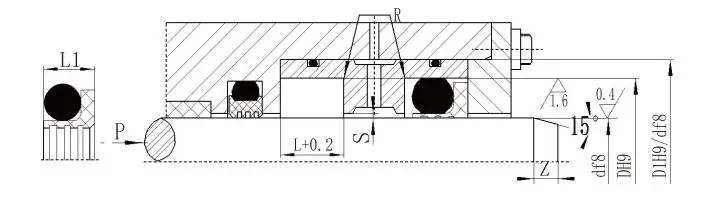

(ب) ساختار بسته
مشخصات (هر اندازه در محدوده مشخص شده موجود است)
|
محدوده قطر شفت نوع استاندارد d f8 RC2061 |
محدوده قطر شفت نوع بار سنگین d f8 RC2061-Z |
قطر شیار DH9 |
عرض شیار L+0.2 |
عرض مهر و موم L1 |
گوشه های گرد Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38.9 |
5 ~ 15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39-107.9 |
16-38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108-670.9 |
39 ~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 تا 1600 |
108-670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
توجه: 1. برای قطر شفت ≤ 30 میلی متر، طراحی شیار باز توصیه می شود.
2. هنگامی که برای آب بندی های دوار استفاده می شود، سختی سطح HRC ≥ 58 برای شفت دوار توصیه می شود.
3. برای فشارهای بیشتر از 30 مگاپاسکال، یک تناسب H8/8 برای شکاف اکستروژن توصیه می شود.
