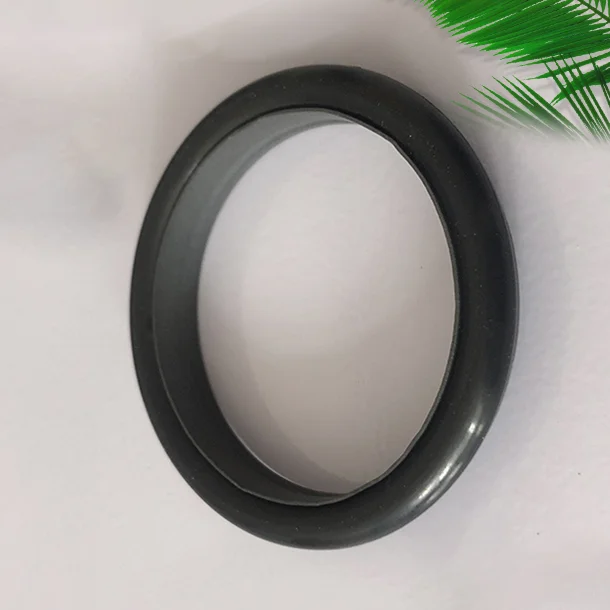

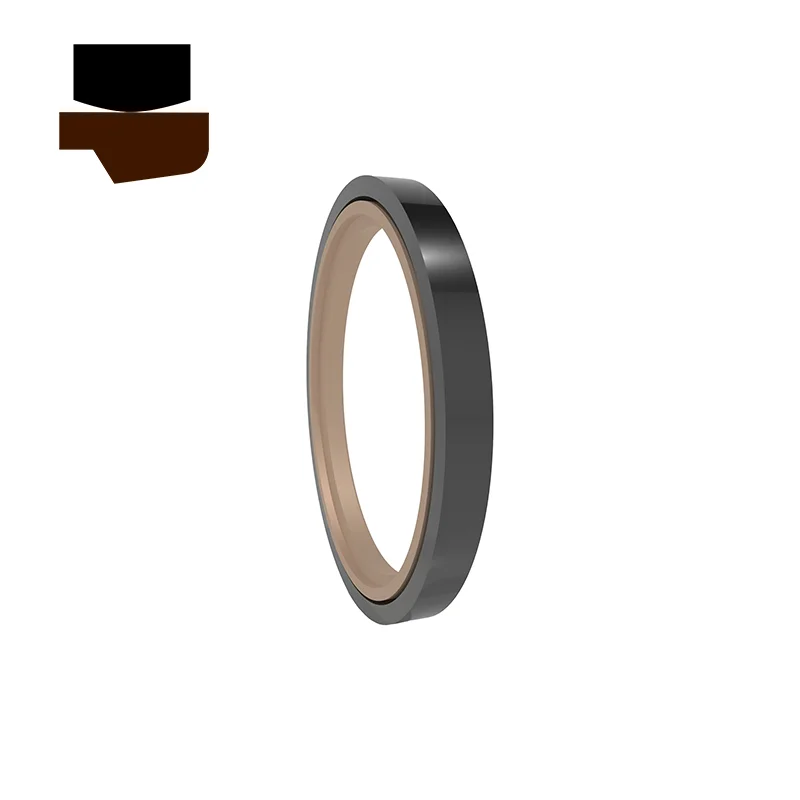

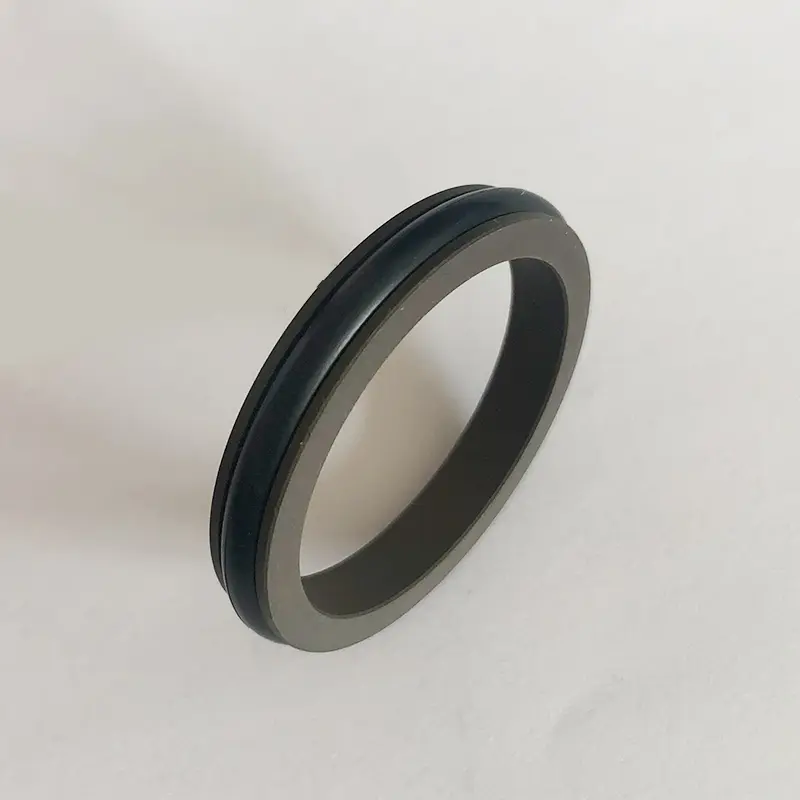

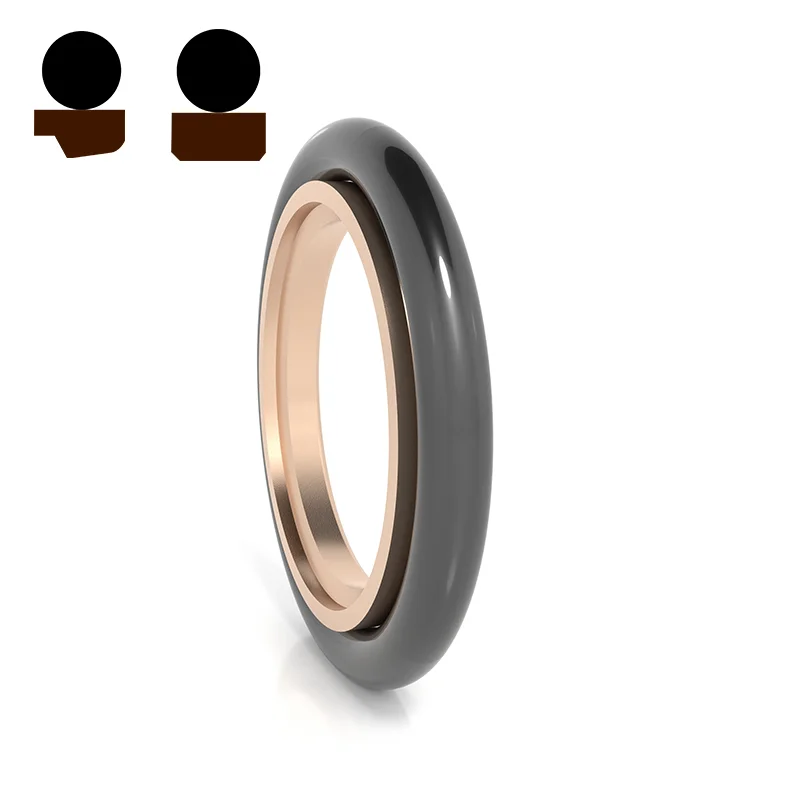

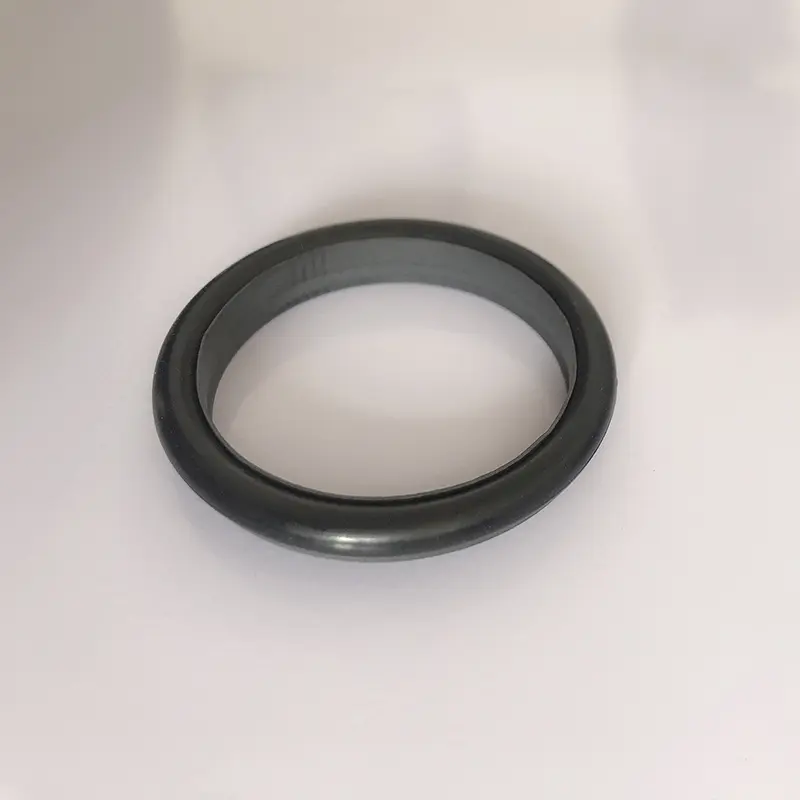

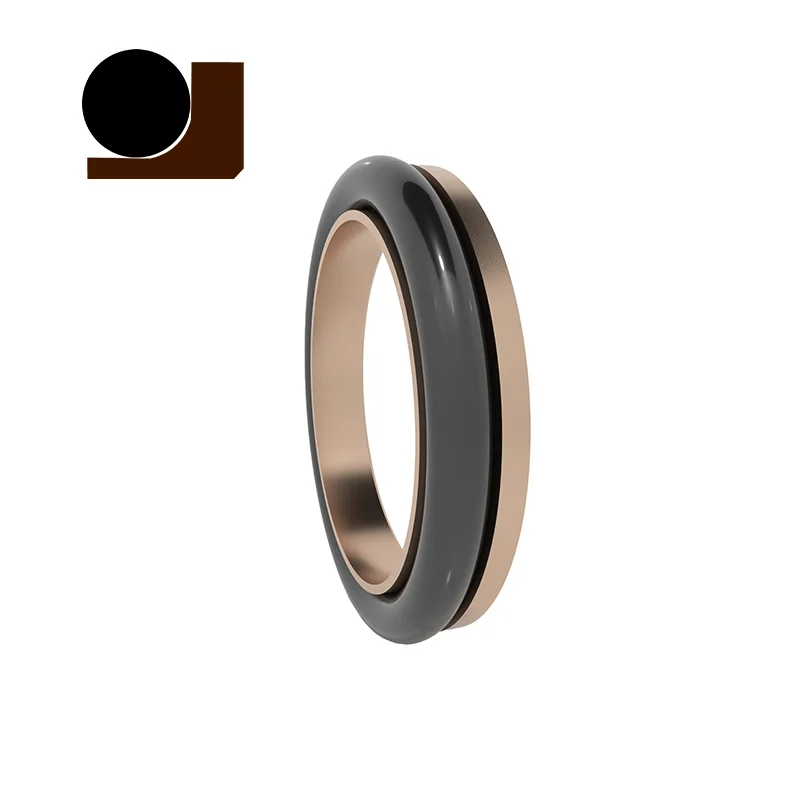

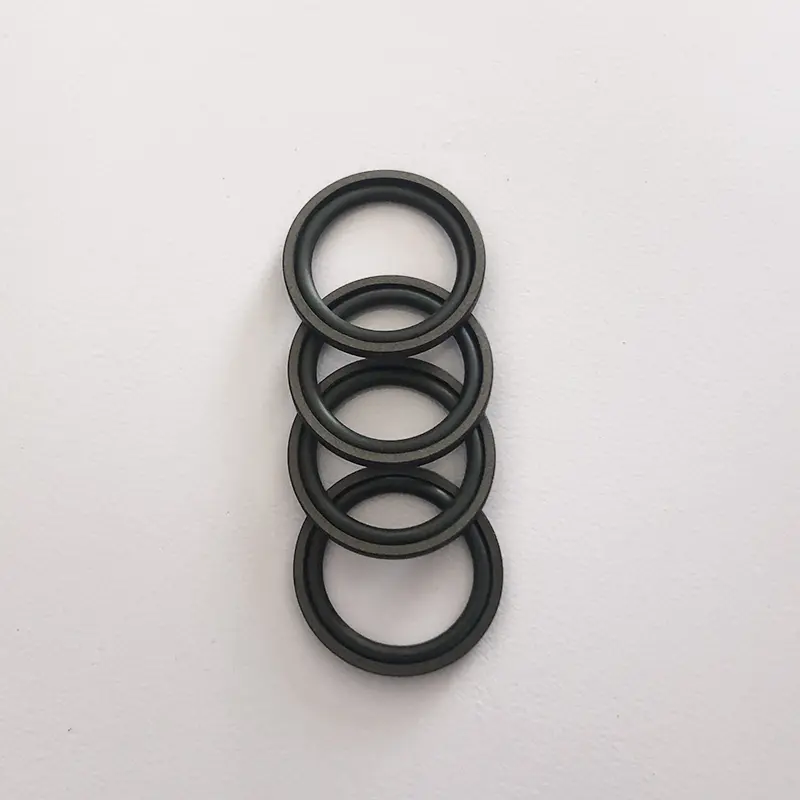

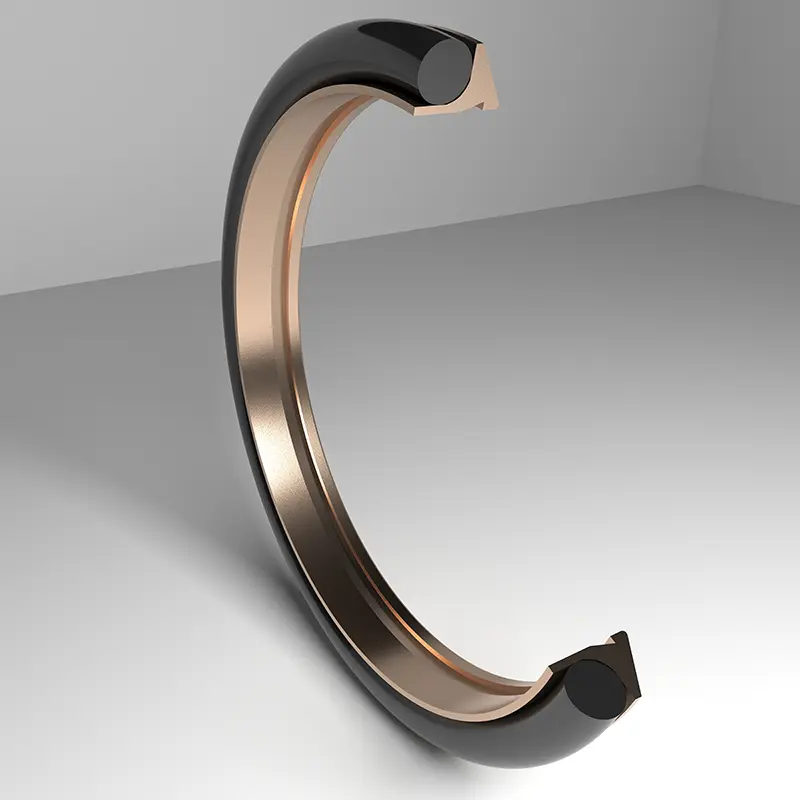

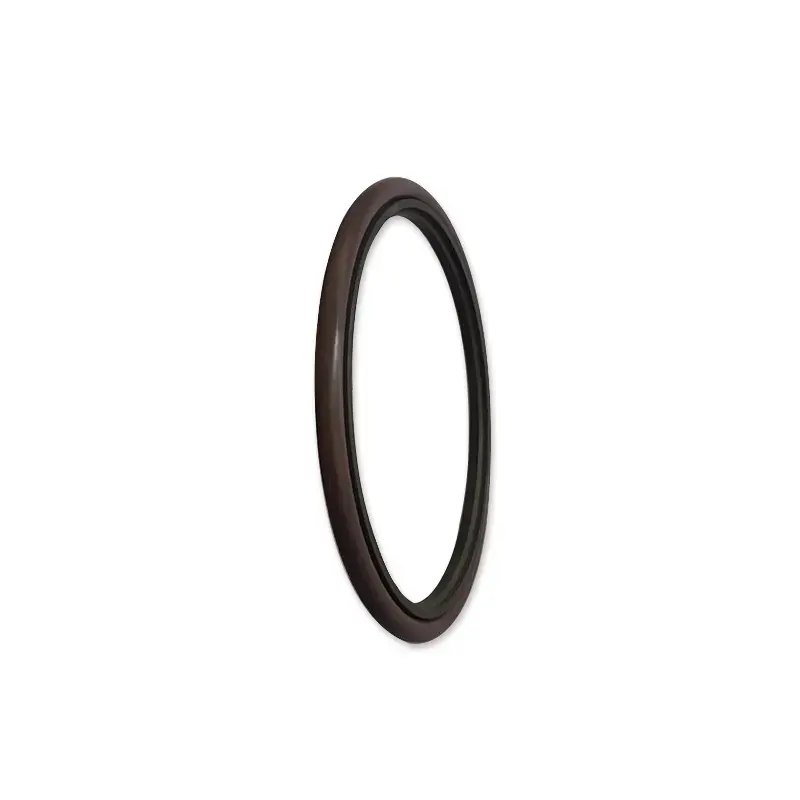

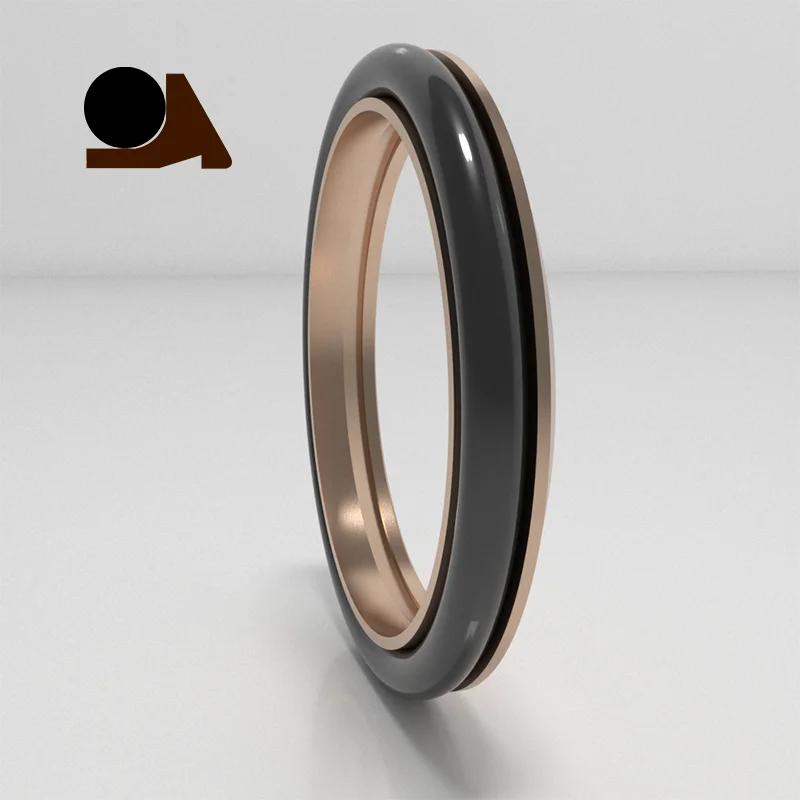

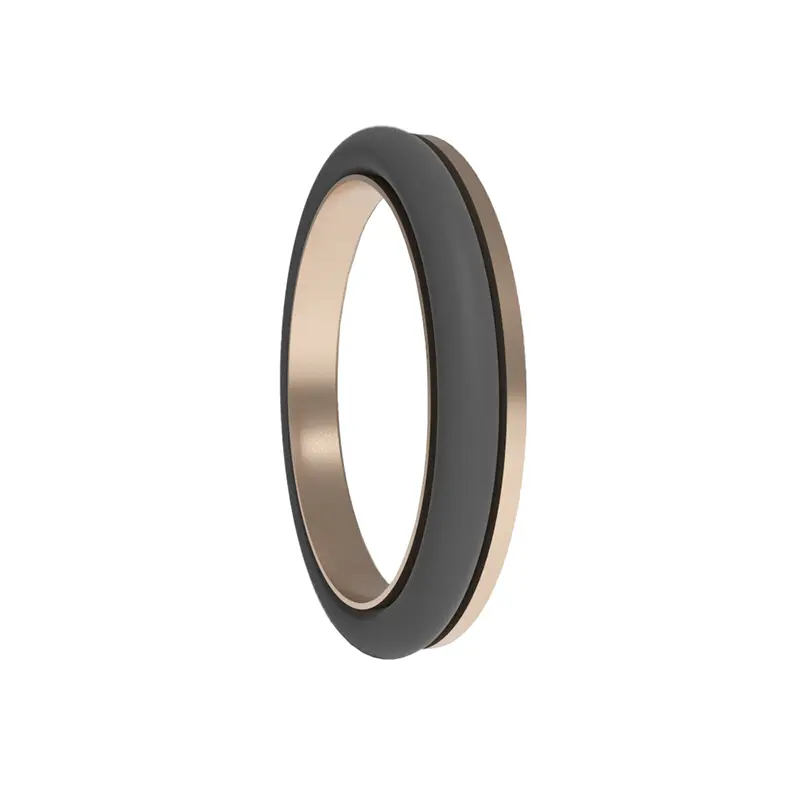

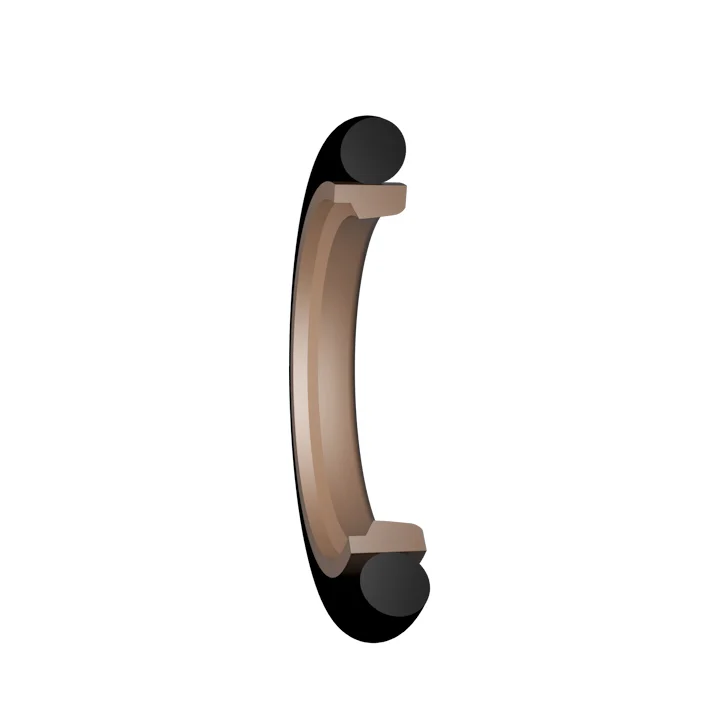

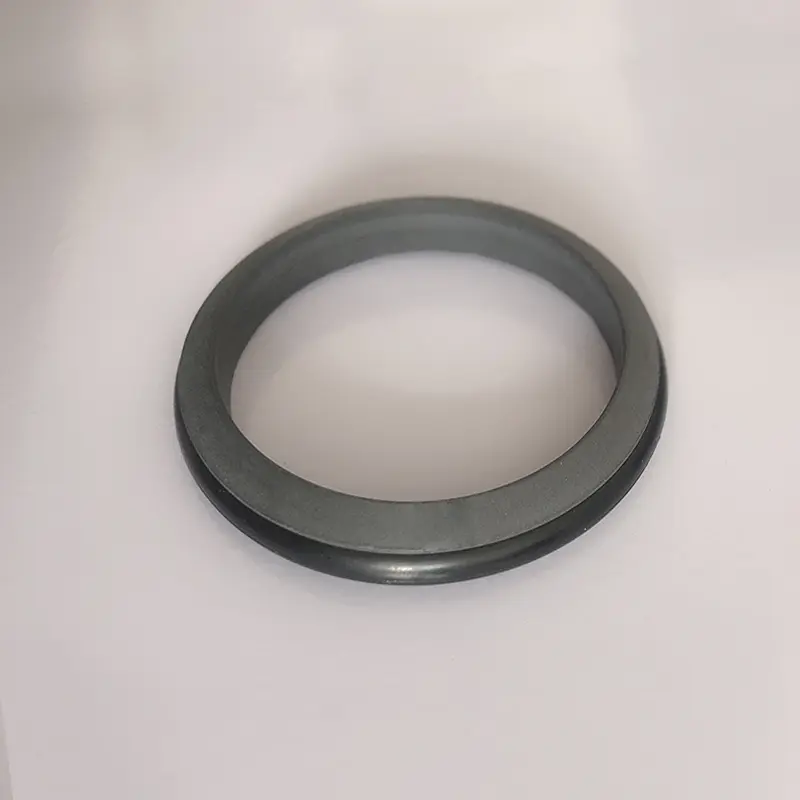

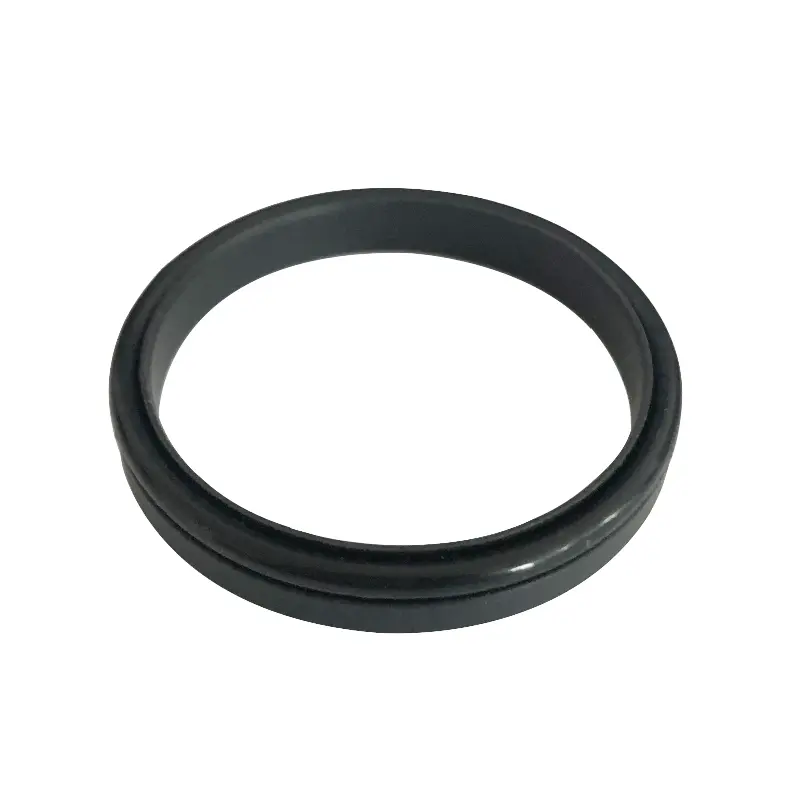

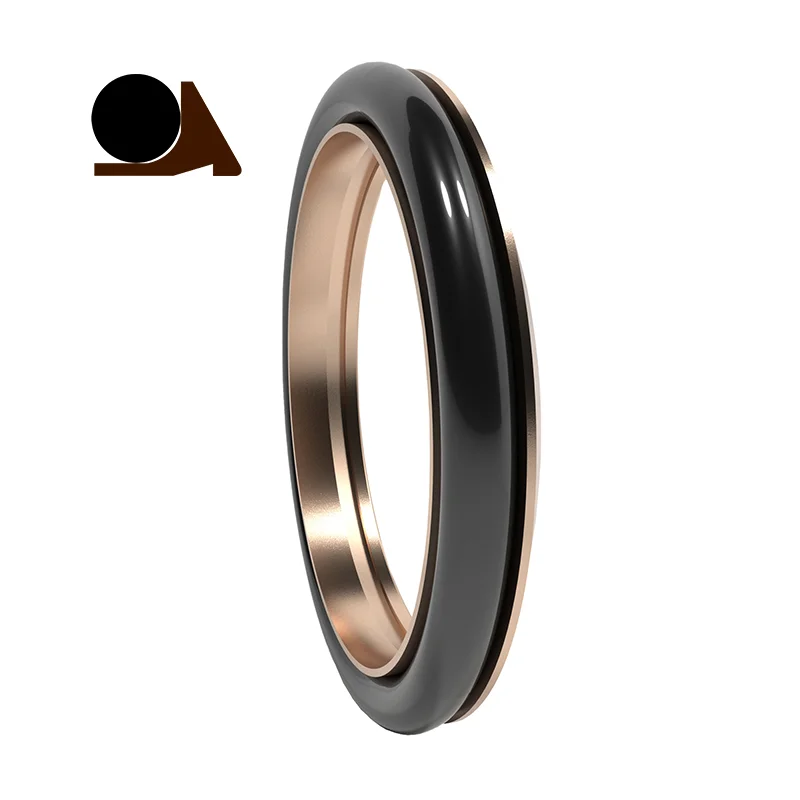

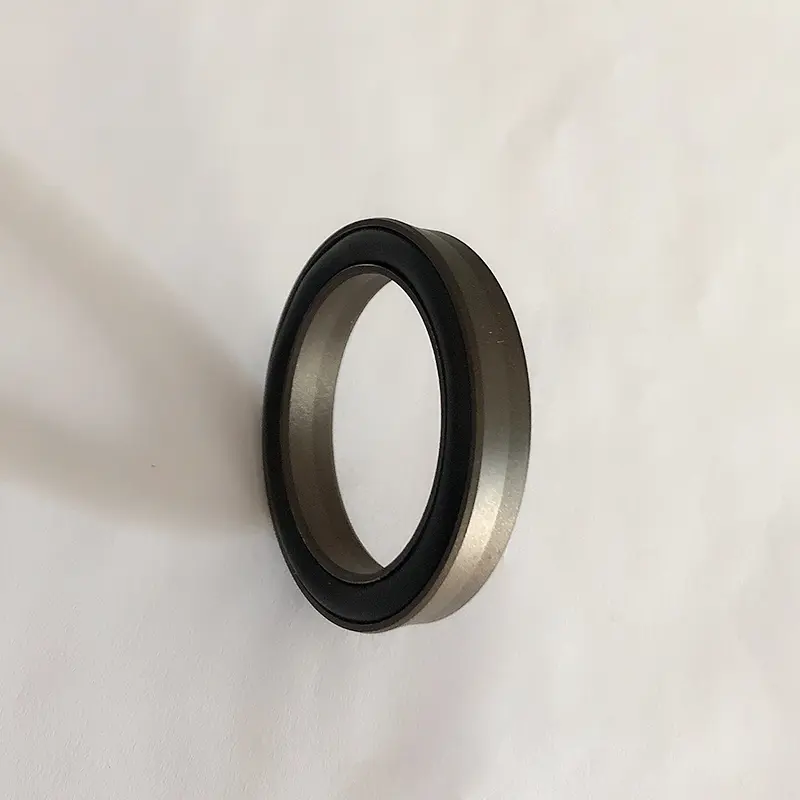

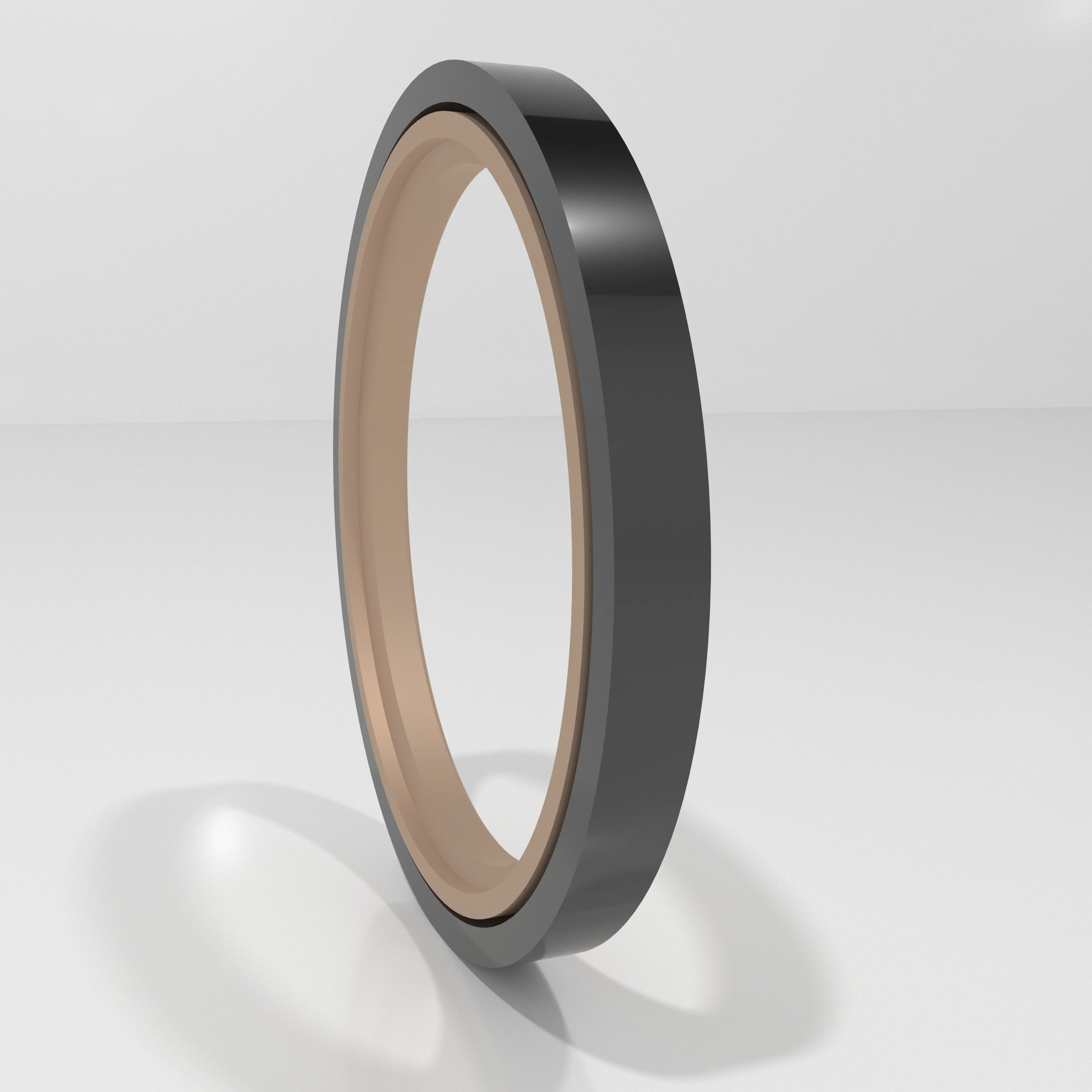

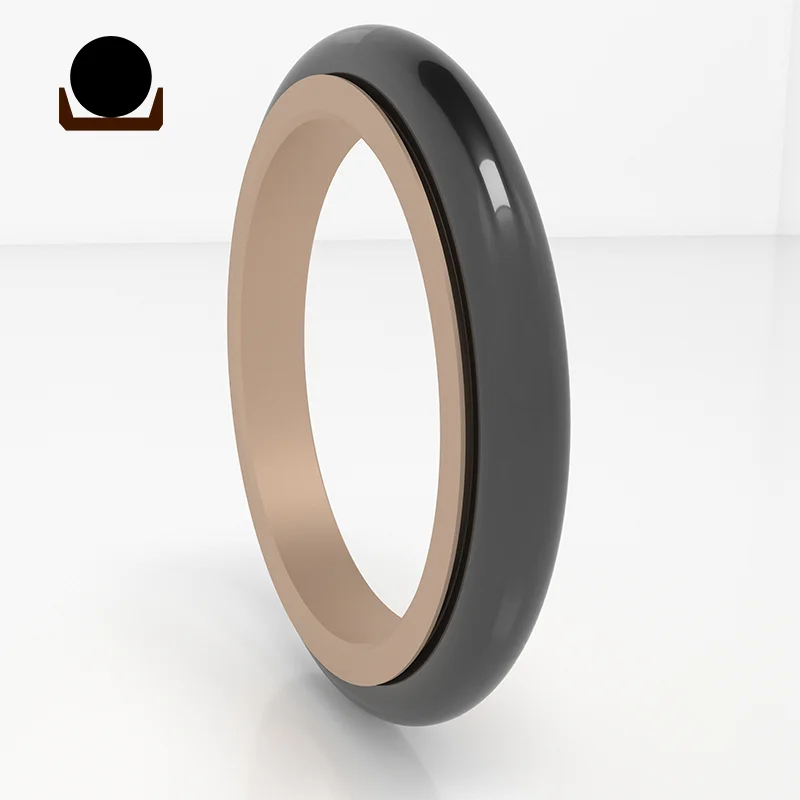

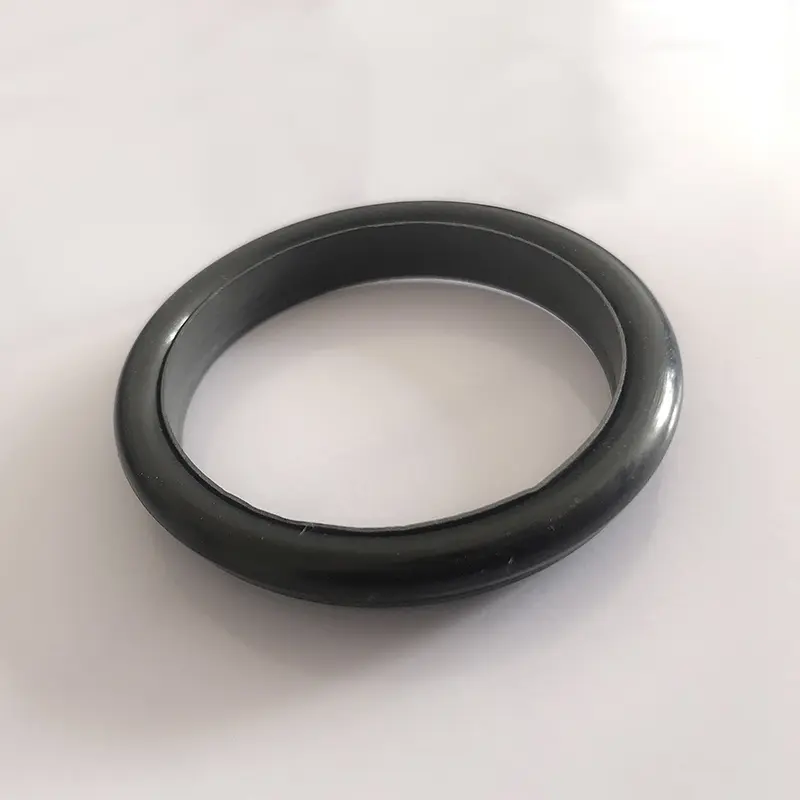

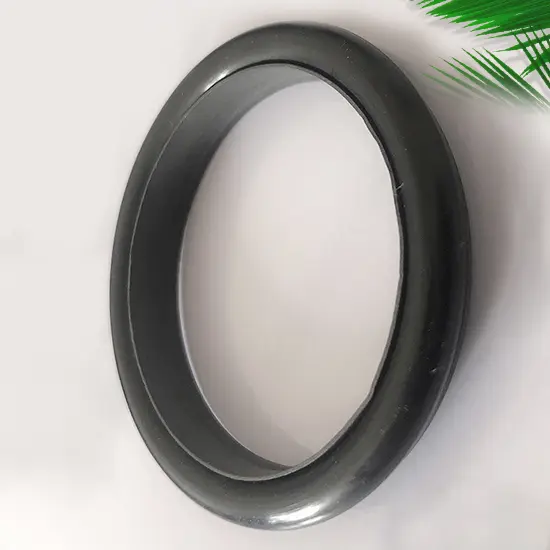

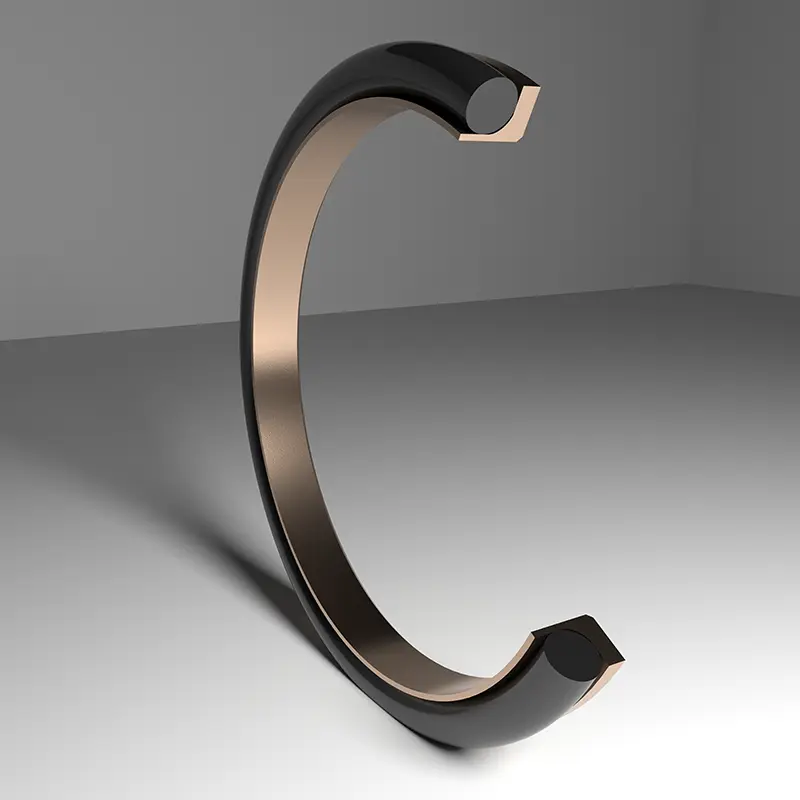

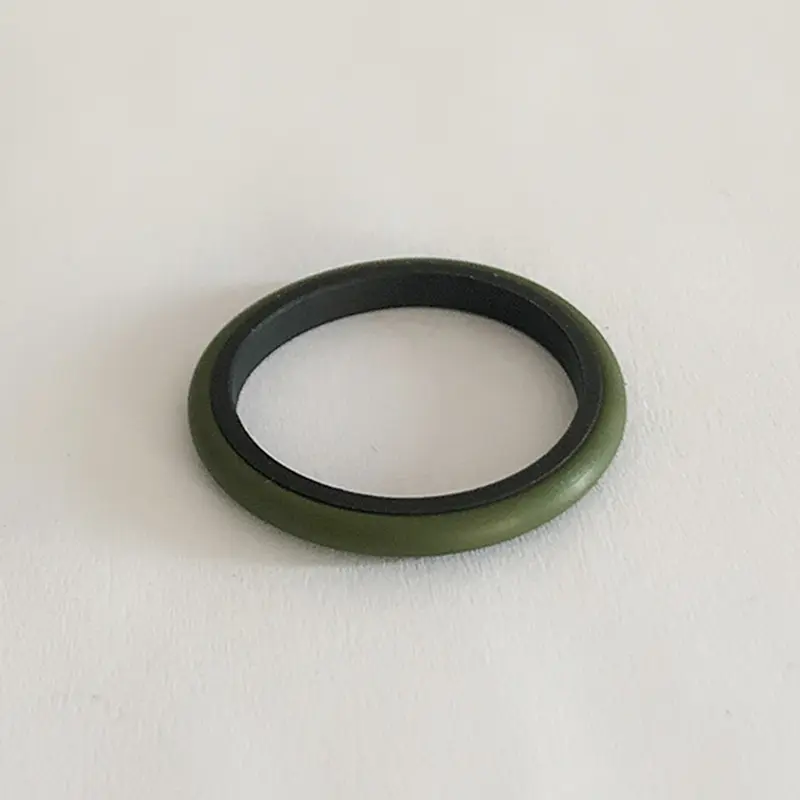

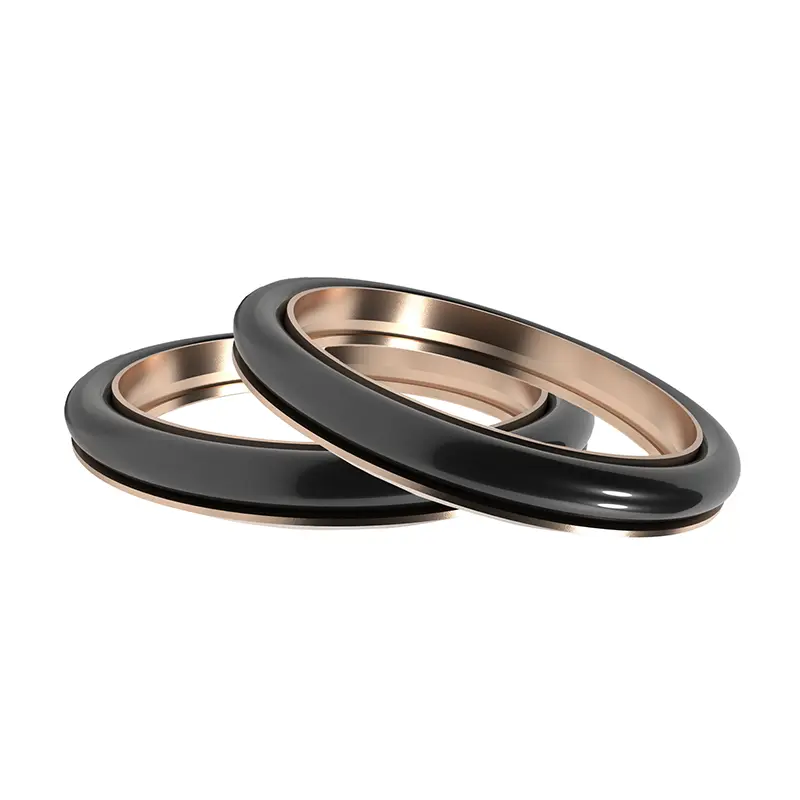

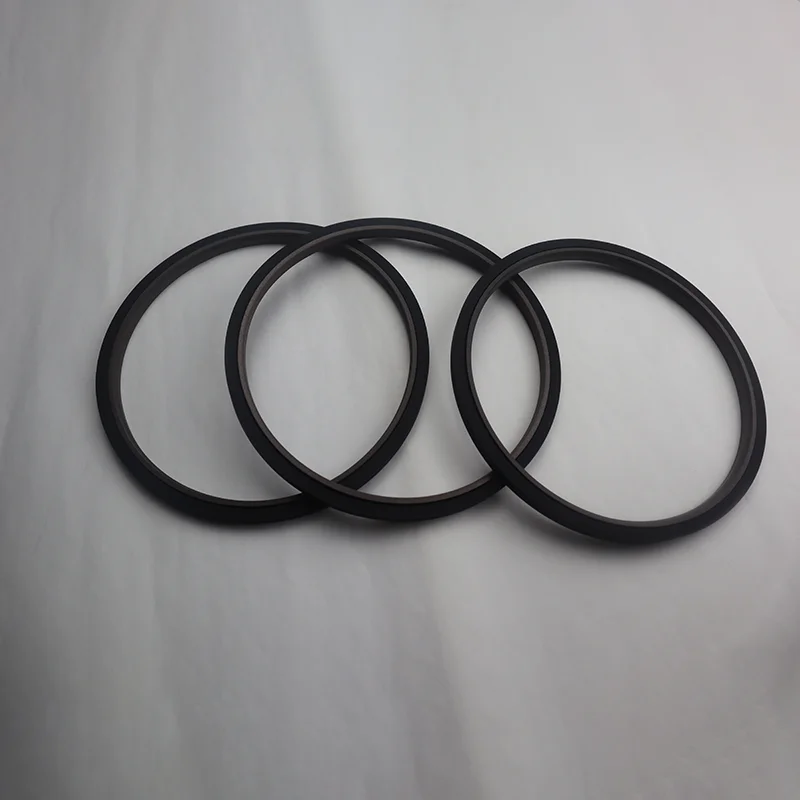

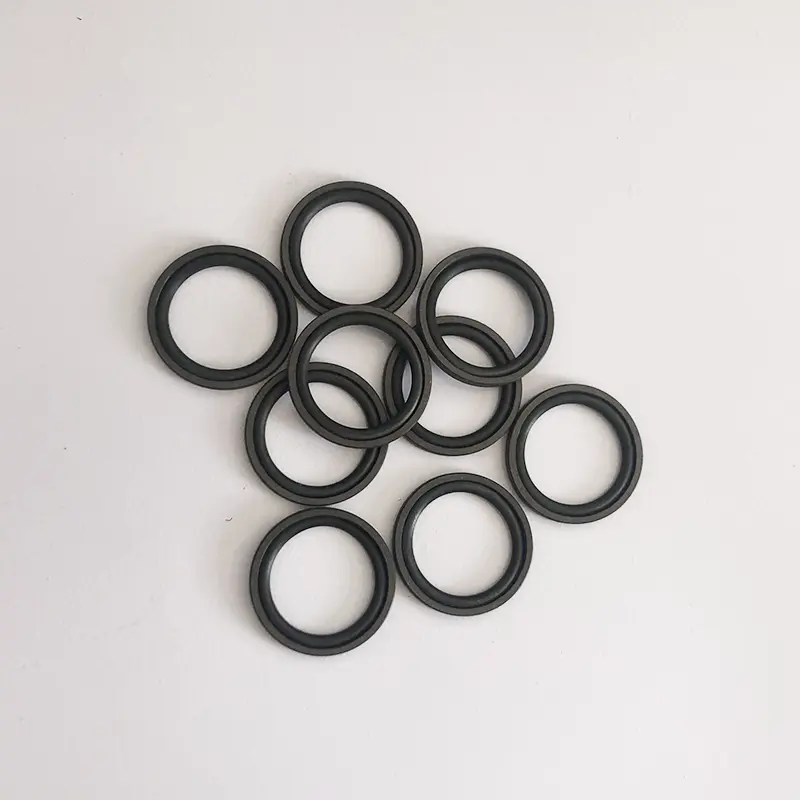

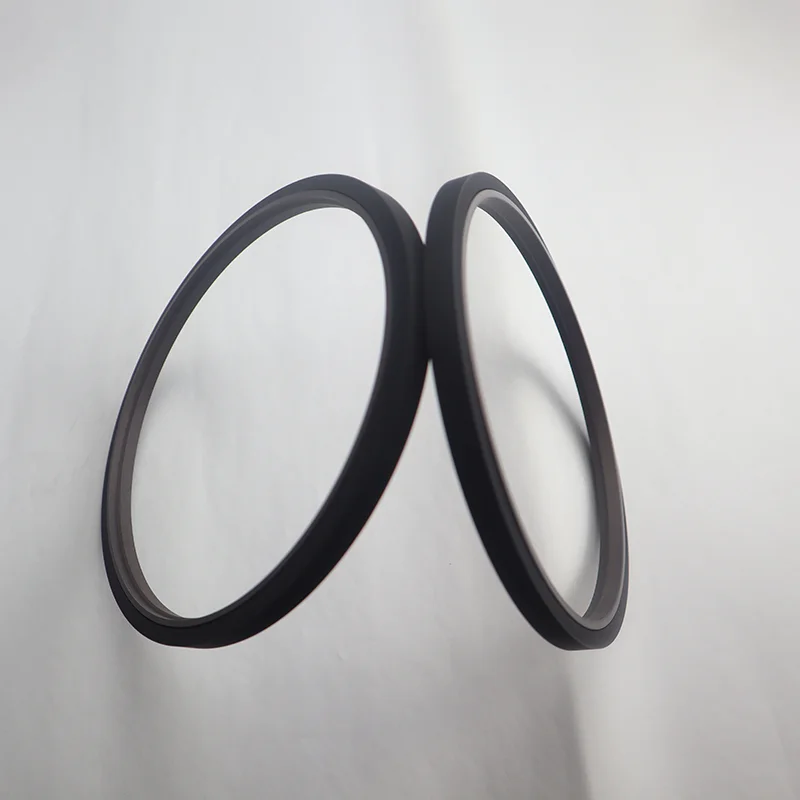

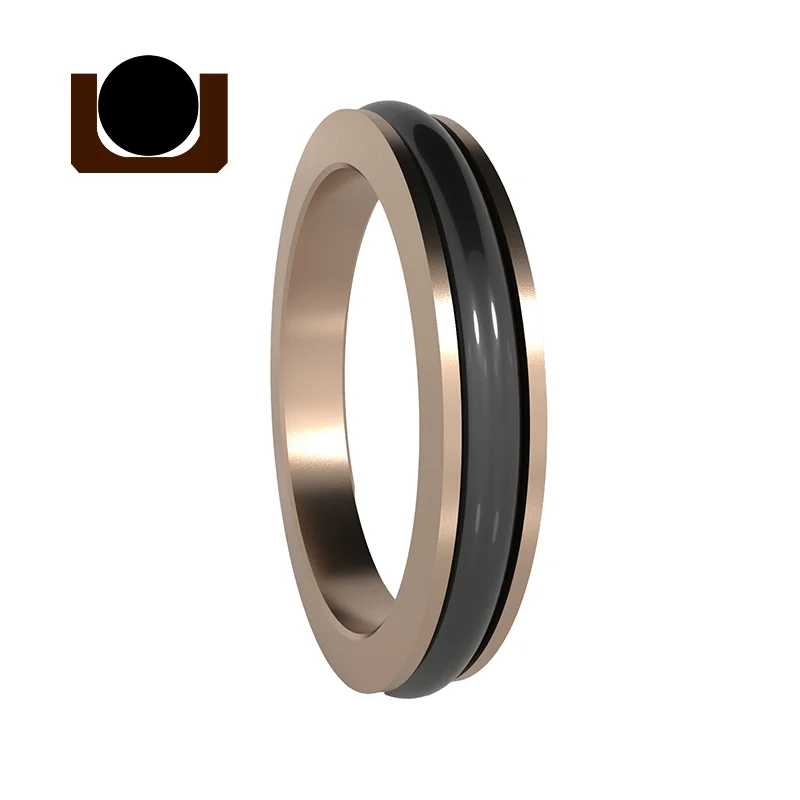

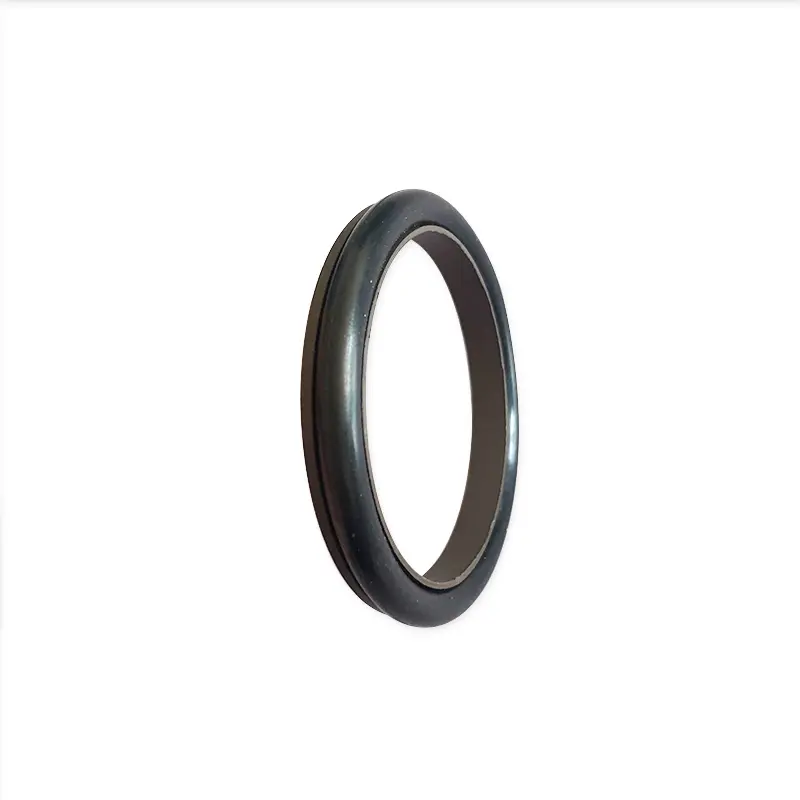

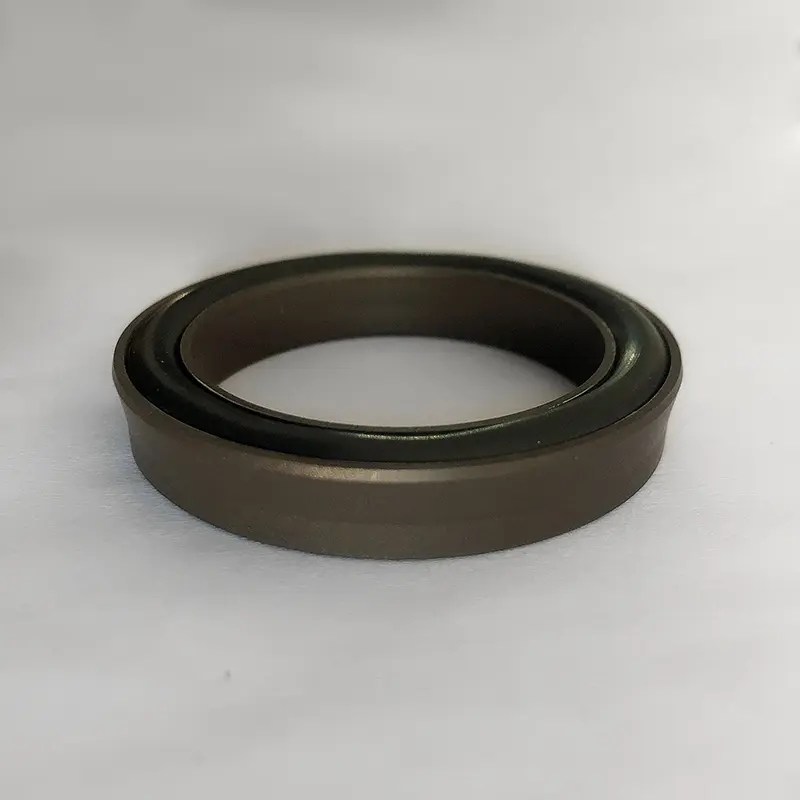

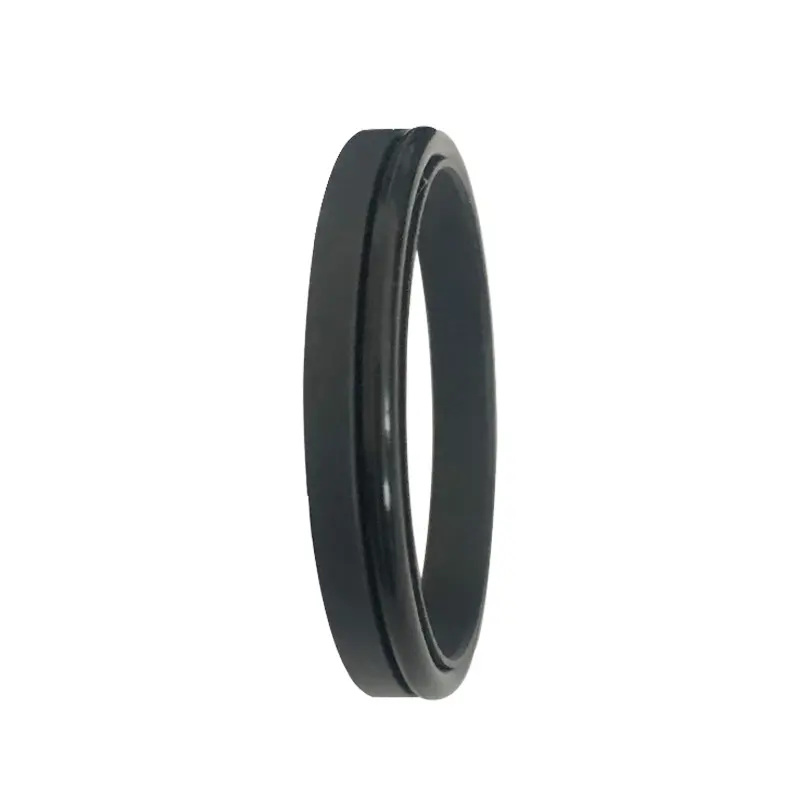

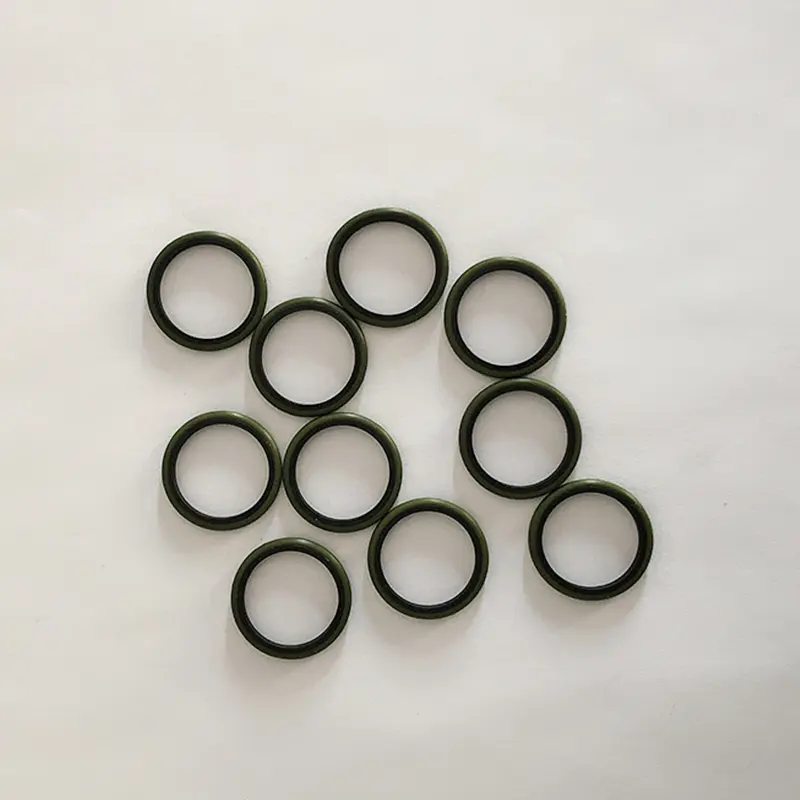

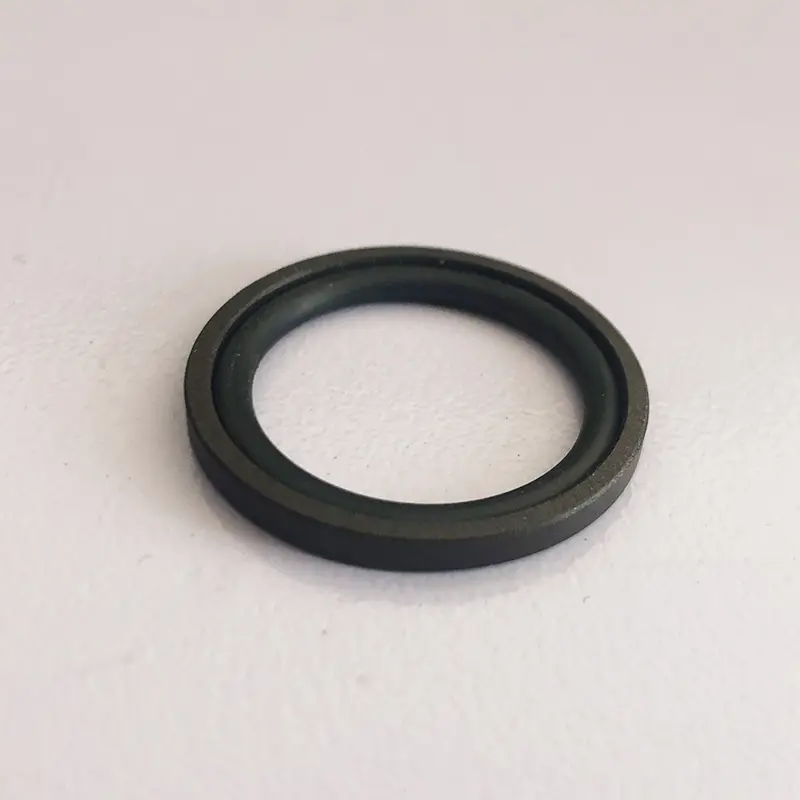

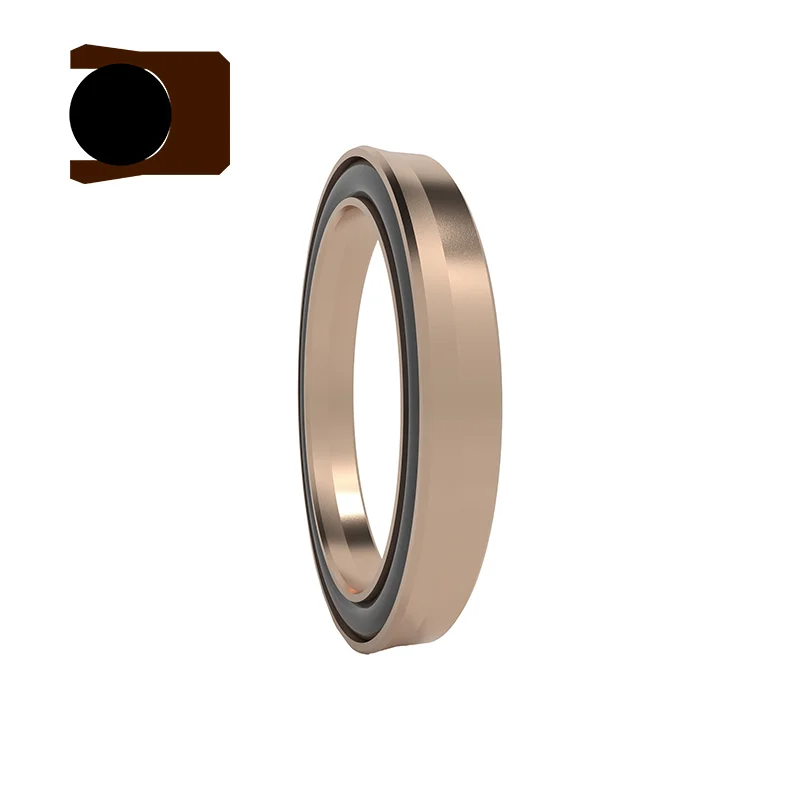

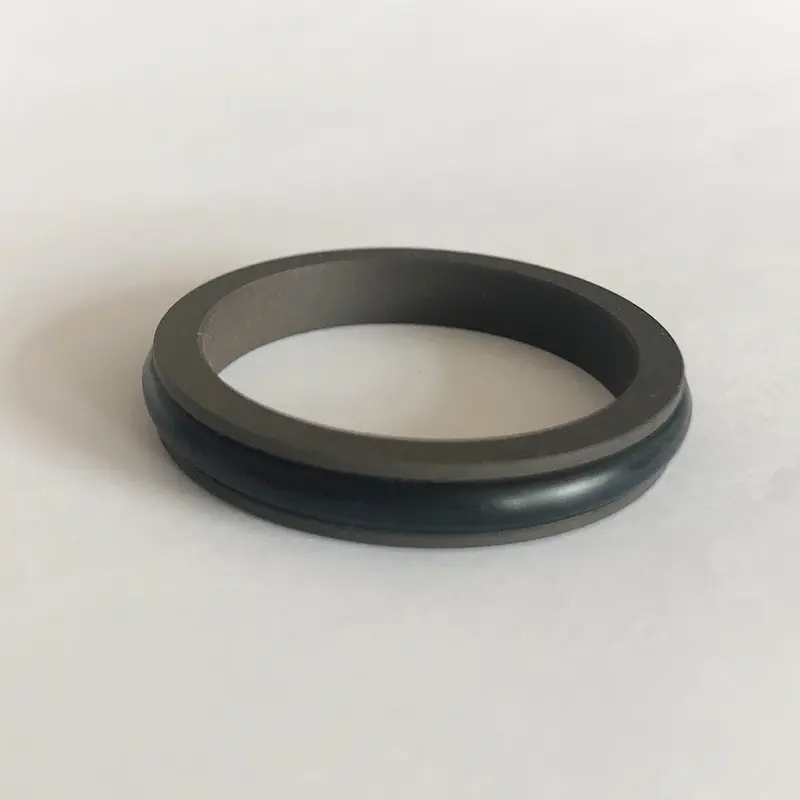

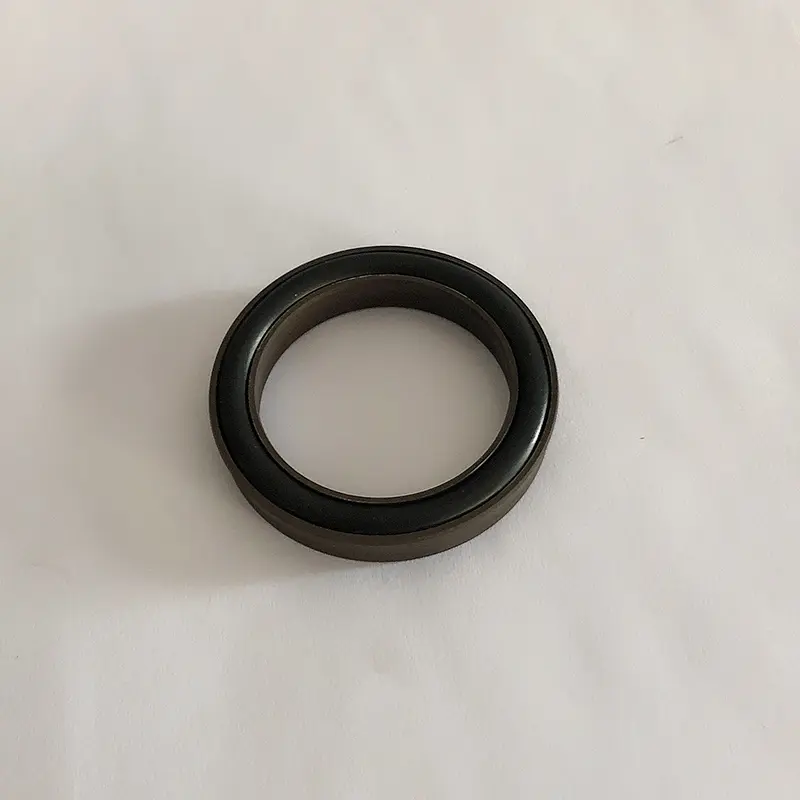

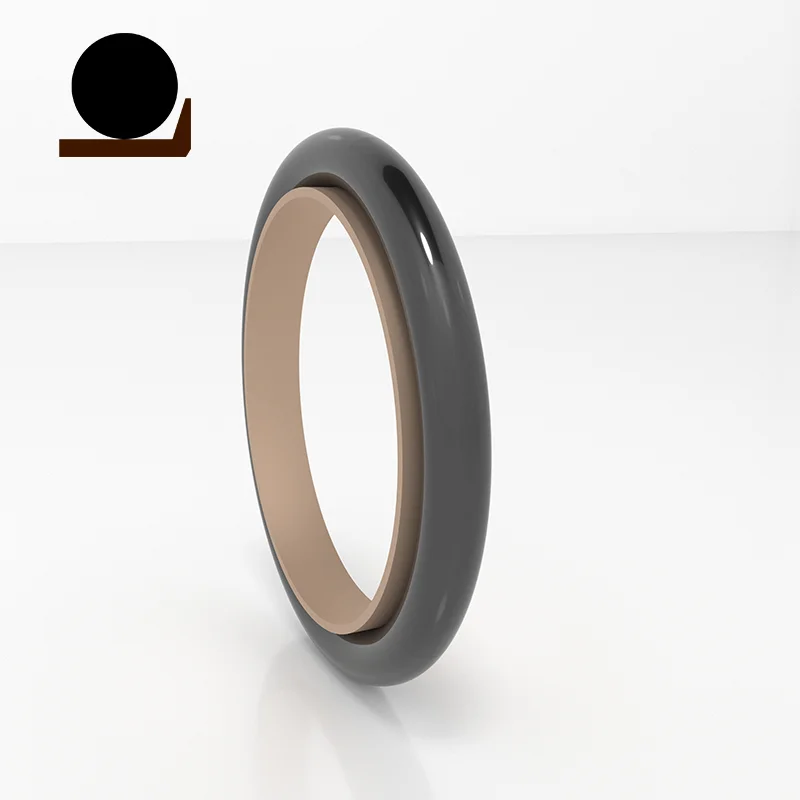

مهر و موم های میله پیستون با فشار بالا که توسط Ruichen تهیه شده است از حلقه های آب بندی PTFE و حلقه های لاستیکی O شکل تشکیل شده است که مخصوصاً برای آب بندی یک طرفه حرکت متقابل هیدرولیک استفاده می شود. آنها با توجه به حلقه های O تطبیق به سری RC01-RC14 تقسیم می شوند. هنگام کار ، حلقه O نیروی شعاعی را برای جبران سایش حلقه آب بندی فراهم می کند و طراحی لب نازک حلقه آب بندی مناسب است. این دو با هم کار می کنند تا یک اثر آب بندی خوب ایجاد کنند.
مهر و موم های میله پیستون با فشار بالا ما به طور گسترده ای در دستگاه های قالب گیری تزریق و دستگاه های ریخته گری در سیستم های هیدرولیک صنعتی ، بیل مکانیکی و لودرها در ماشین آلات مهندسی ، قطعات هیدرولیک در ساخت و نگهداری خودرو ، وسایل فرود و محرک ها در هوافضا و دنده های هیدرولیک و دنده های هیدرولیکی و بادگیر و بادگیر در کشتی سازی استفاده می شود. آنها می توانند به طور موثری از عملکرد پایدار سیستم های هیدرولیک اطمینان حاصل کنند و از نشت خودداری کنند.
ویژگی ها و برنامه های کاربردی محصول:
ویژگی ها:
1. مهر و موم های میله پیستون با فشار بالا می تواند برای کاربردهای هیدرولیک و پنوماتیک استفاده شود.
2. عملکرد مهر و موم همیشه خوب است ، چه شرایط آب بندی فشار زیاد یا کم باشد.
3. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
4. مهر و موم عمر طولانی دارد ، مناسب برای آب بندی روغن کاری بدون روغن.
5. فضای ساختاری کوچک و نصب و نگهداری آسان.
شرایط کار قابل اجرا:
شرایط کار قابل استفاده در مهر و موم های میله پیستون فشار بالا (مقادیر محدودی نباید در همان زمان ظاهر شود)
| مشخصات | مدل | فشار (MPA) | دما (℃) | سرعت (M/s) | رسانه ها |
 |
RC01/RC02 | 70 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC03/RC04 | ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC05 | ≤200 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC06/RC07 | ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC08/RC09 | ≤200 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC10 | 260 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC11 | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC11-B | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC12 | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC13 | ≤20 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC14 | ≤20 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) |
انتخاب مواد:
1. مواد حلقه O تطبیق یافته را می توان انتخاب کرد: R01 لاستیک نیتریل (NBR) ، RO2 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم شده: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، PU و غیره.
مثال سفارش: (فقط برخی از مدل ها نشان داده شده است ، لطفاً برای مدل های سفارش خاص با ما تماس بگیرید)
مدل سفارش RC01-80x89.6x7.8-PTFE3-R01
قطر مدل-Rod X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد PTFE کد R01 کد RING کد مواد
مدل سفارش RC03—80x89x10-PTFE3-R01
قطر مدل-Rod X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد R01-O-Ring کد مواد
مدل سفارش RC06—80x89.9x9.2-PTFE3-R01
قطر مدل-Rod X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد PTFE کد R01 کد RING کد مواد
مدل سفارش RC08-80x90.2x11.2-PTE3-R01 Diameter-Rod Diameter X Groove Diameter X Groove Width Code
مشخصات:
(فقط برخی از مدل ها نشان داده شده است ، لطفاً برای مدل های سفارش خاص با ما تماس بگیرید)

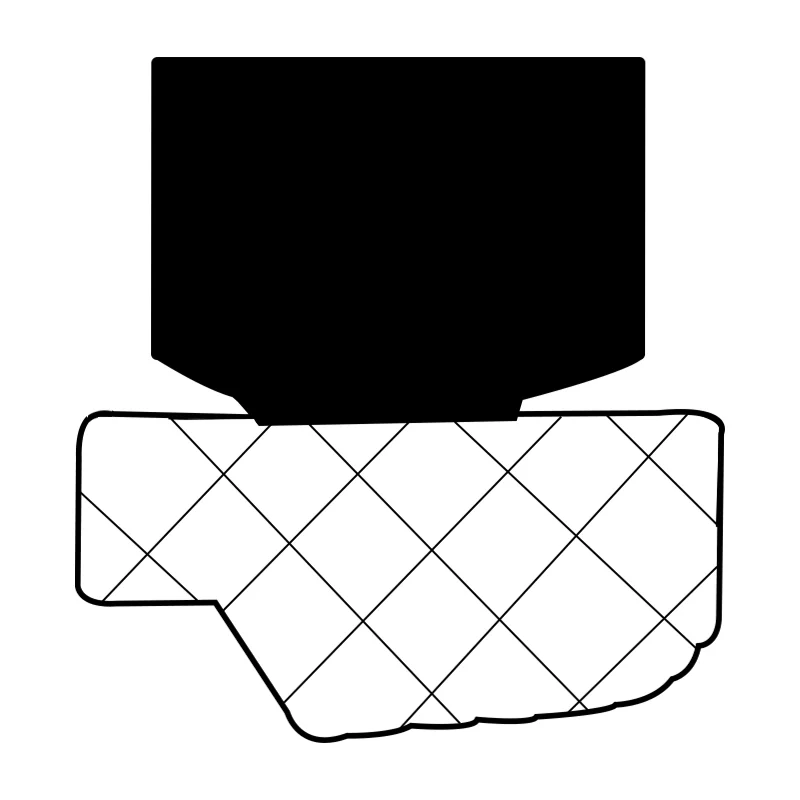

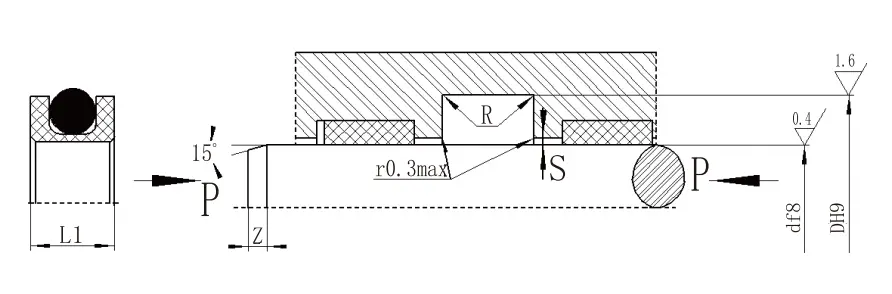

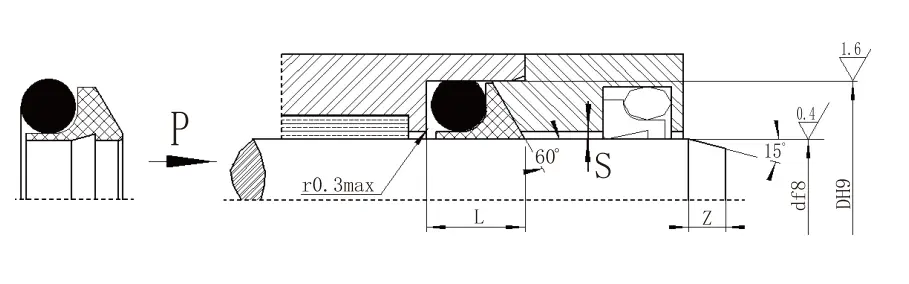

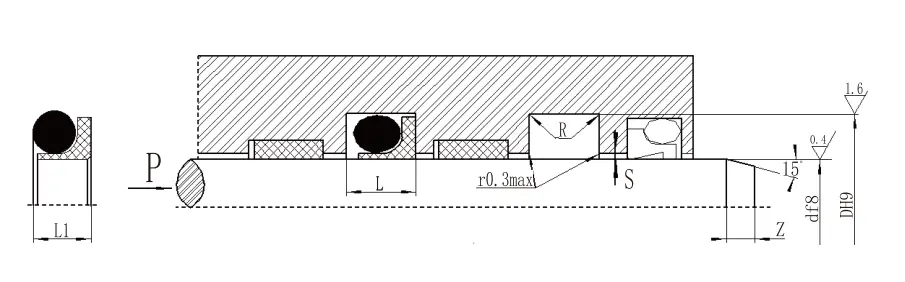

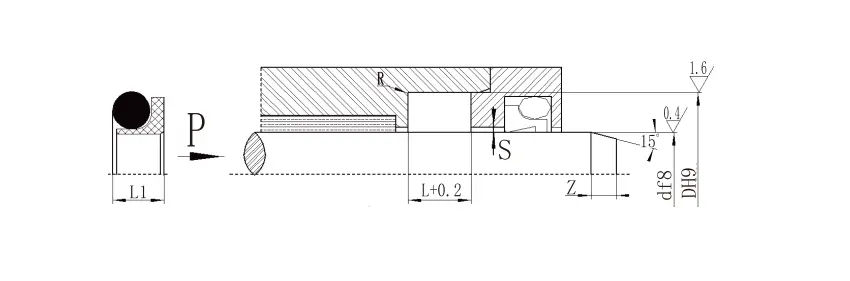

| مشخصات RC01 4.1 (محصولات با هر اندازه در جدول مشخصات قابل تولید است) | ||||||||||
| DF8 نوع استاندارد RC01 |
DF8 بار سبک RC01-q |
DF8 بار سنگین RC01-Z |
D H9 | L+0.2 | L1 | rحداکثر | Sحداکثر | Zحداقل | d0 | |
| <20MPa | <40mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.5 | 3.2 | 2.8 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 4.2 | 3.8 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.6 | 5.2 | 4.7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+9.6 | 7.8 | 7 | 0.5 | 0.3 | 0.2 | 7 | 5.3 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+12.5 | 9.8 | 8.8 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+15.2 | 11.6 | 10.6 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | 1600 | 630 ~ 999 | D+17.8 | 14.8 | 13.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| 1600 | - | 1000 ~ 1599 | D+21.2 | 17.8 | 16.3 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| توجه: 1. برای ≤30mm ، توصیه می شود از شیار باز استفاده کنید. | ||||||||||
| 2. برای نصب مهر و موم های شیار انتگرال (بسته) ، لطفاً به راهنمای نصب شرکت ما مراجعه کنید. 3. برای فشار> 40MPa ، ناحیه ریشه مهر و موم از تحمل مناسب H8/F8 استفاده می کند. | ||||||||||
| جدول پارامتر مشخصات RC03 (محصولات با هر اندازه در جدول مشخصات قابل تولید است) | |||||||
| d f8 | D H9 | L+0.2 | بذله گو | Zحداقل | d0 |
|
|
| <40mpa | <60mpa |
|
|||||
| 5 ~ 17 | D+4.7 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
|
| 18 ~ 39 | D+6.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
|
| 40 ~ 108 | D+9.0 | 10 | 0.3 | 0.2 | 7 | 5.3 |
|
| 109 ~ 670 | D+12.0 | 13.2 | 0.35 | 0.25 | 10 | 7 |
|
| 671 ~ 999 | D+14.6 | 15.8 | 0.5 | 0.3 | 12 | 8.6 |
|
| 1000 ~ 1600 | D+18 | 17.4 | 0.6 | 0.4 | 15 | 10 |
|
| > 1600 | D+21.2 | 22 | 0.7 | 0.6 | 20 | 12 |
|
| توجه: 1. برای فشار> 60MPa ، منطقه ریشه مهر و موم از تحمل متناسب H8/F8 و مهر و موم فشار فوق العاده بالا Smax <0.05 استفاده می کند. | |||||||
| 2. لطفاً در صورت استفاده از ساختار شیار بسته ، با شرکت ما مشورت کنید. | |||||||
| مشخصات RC06 4.1 (محصولات با هر اندازه در جدول مشخصات قابل تولید است) | ||||||||||
| d f8 نوع استاندارد RC06 |
d f8 بار سبک RC06-Q |
d f8 بار سنگین RC06-Z |
D H9 | L+0.2 | L1 | rحداکثر | Sحداکثر | Zحداقل | d0 | |
| <20MPa | <40mpa | |||||||||
| - | 4 ~ 17.9 | - | D+3.6 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 4 ~ 17.9 | 18 ~ 39.9 | - | D+5.0 | 5 | 4.6 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 106.9 | 4 ~ 17.9 | D+6.6 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 106.9 | 107 ~ 630.9 | 18 ~ 39.9 | D+9.9 | 9.2 | 8.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 107 ~ 630.9 | 631 ~ 999 | 40 ~ 106.9 | D+13.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 631 ~ 999 | 1000 ~ 1600 | 107 ~ 630.9 | D+15.2 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1600 | 1600 | 631 ~ 999 | D+18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10 |
| 1600 | - | 1000 ~ 1600 | D+22 | 19 | 17 | 1 | 0.7 | 0.6 | 20 | 12.0 |
| توجه: 1. برای قطر شافت ≤70mm ، توصیه می شود از شیار باز استفاده کنید. برای نصب مهر و موم های شیار انتگرال (بسته) ، لطفاً به راهنمای نصب مراجعه کنید. | ||||||||||
| 2. برای فشار> 40MPa ، ناحیه ریشه مهر و موم از تحمل مناسب H8/F8 استفاده می کند. | ||||||||||
| مشخصات RC08 4.1 (محصولات با هر اندازه در جدول مشخصات قابل تولید است) | ||||||||||
| نوع استاندارد DF8 RC08 | بار سبک DF8 RC08-Q | بار سنگین DF8 RC08-Z | قطر شیار D H9 | عرض شیار L+0.2 |
ارتفاع مهر و موم L1 | گوشه های گرد Rحداکثر | ترخیص شعاعی Sحداکثر | محفظه Zحداقل |
دیامترهای سیم O-Ring د0 | |
| <20MPa | <60mpa | |||||||||
| - | 5 ~ 17.9 | - | D+3.6 | 4.7 | 4.2 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 5 ~ 17.9 | 18 ~ 39.9 | - | D+5.2 | 6.1 | 5.5 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 18 ~ 39.9 | 40 ~ 108.9 | 5 ~ 17.9 | D+6.8 | 8 | 7 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 40 ~ 108.9 | 109 ~ 629 | 18 ~ 39.9 | D+10.2 | 11.2 | 10 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 109 ~ 629 | 630 ~ 999 | 40 ~ 108.9 | D+13.4 | 14.2 | 12.7 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 109 ~ 629 | D+16.0 | 16.2 | 14.5 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 159 | 1600 | 630 ~ 999 | D+18.8 | 18.6 | 16.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| 1600 | - | 1000 ~ 1599 | D+22.8 | 21.8 | 19.8 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| توجه: 1. لطفاً در صورت نیاز به شیار بسته ، با شرکت ما مشورت کنید. | ||||||||||
| 2. فشار> 60MPa ، تحمل تطبیق H8/F8 ریشه ، مهر و موم فشار فوق العاده بلند SMAX <0.05. | ||||||||||
