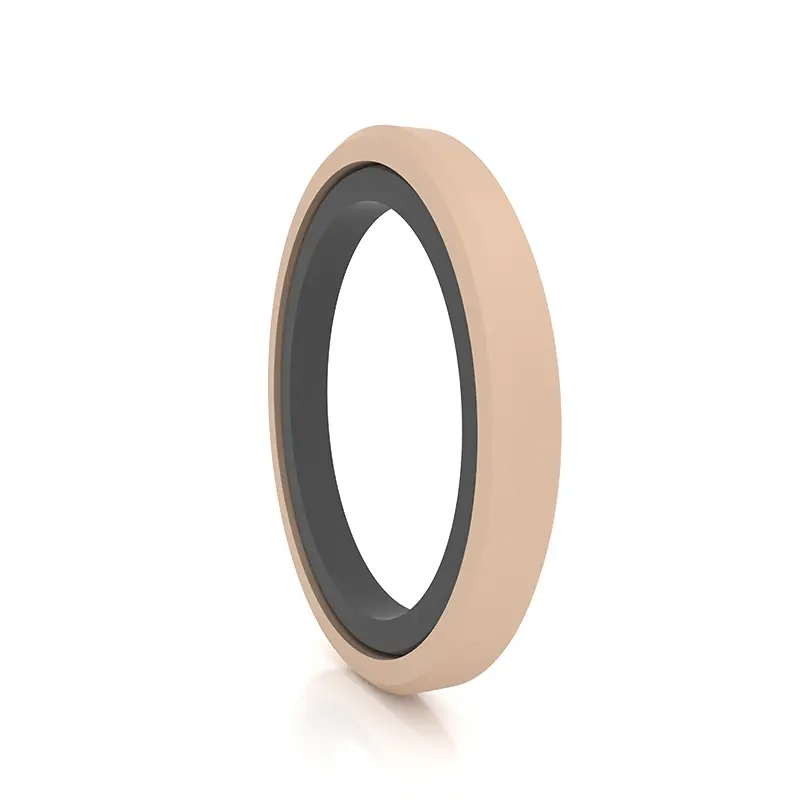

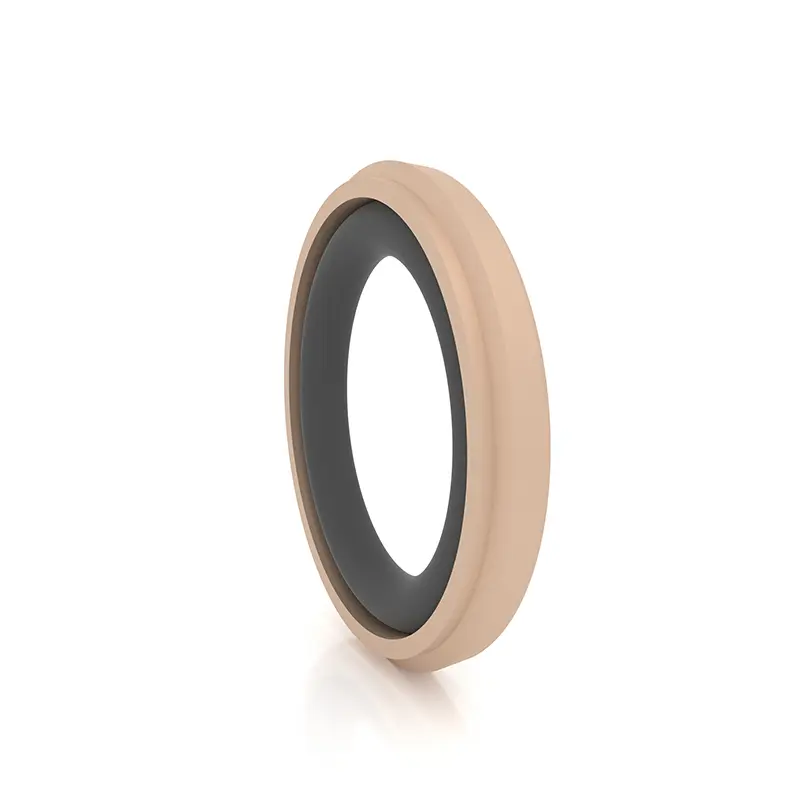

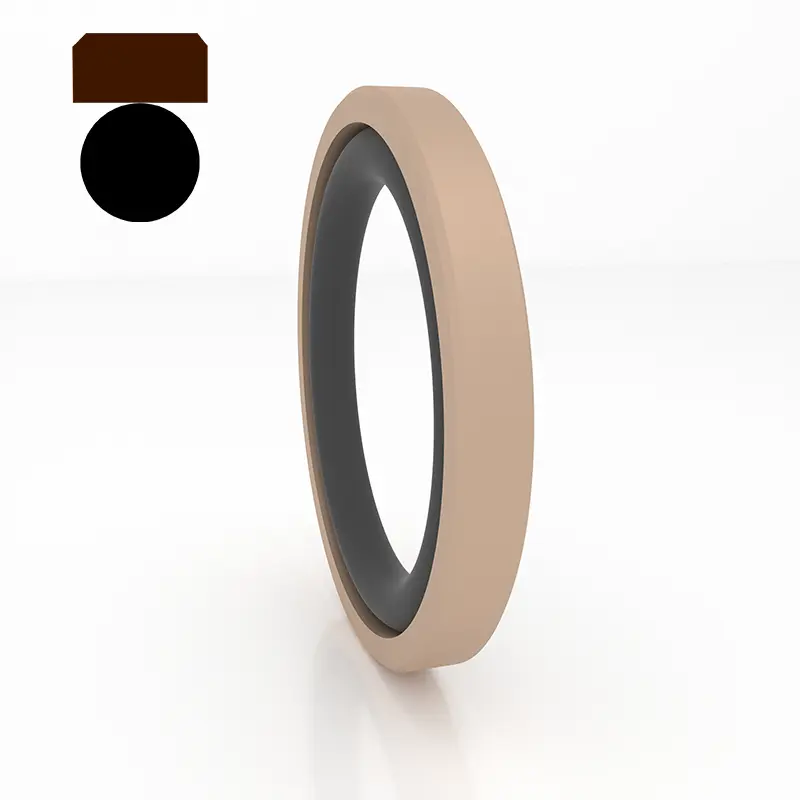

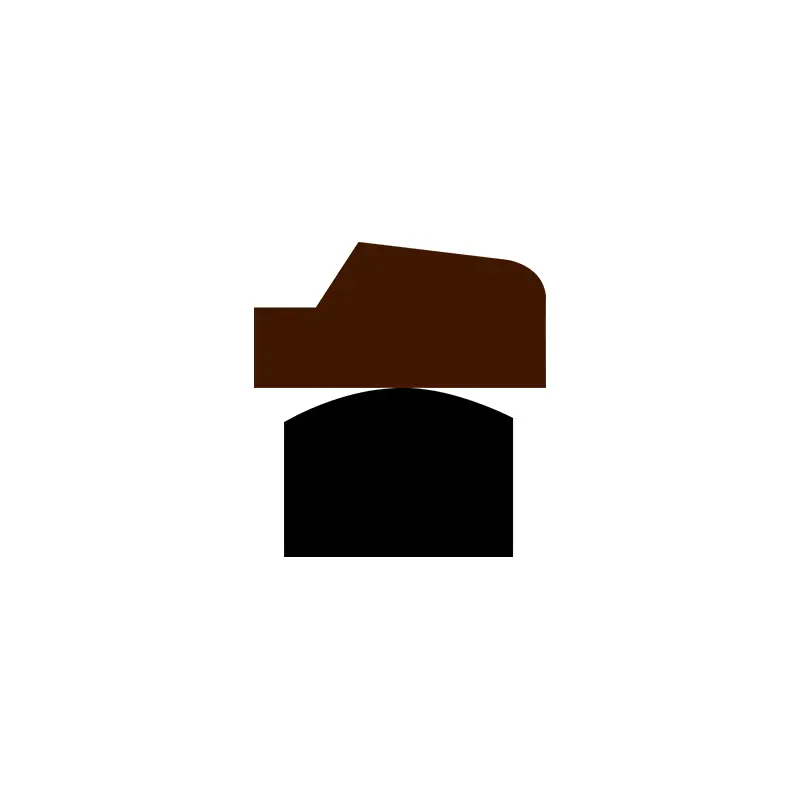

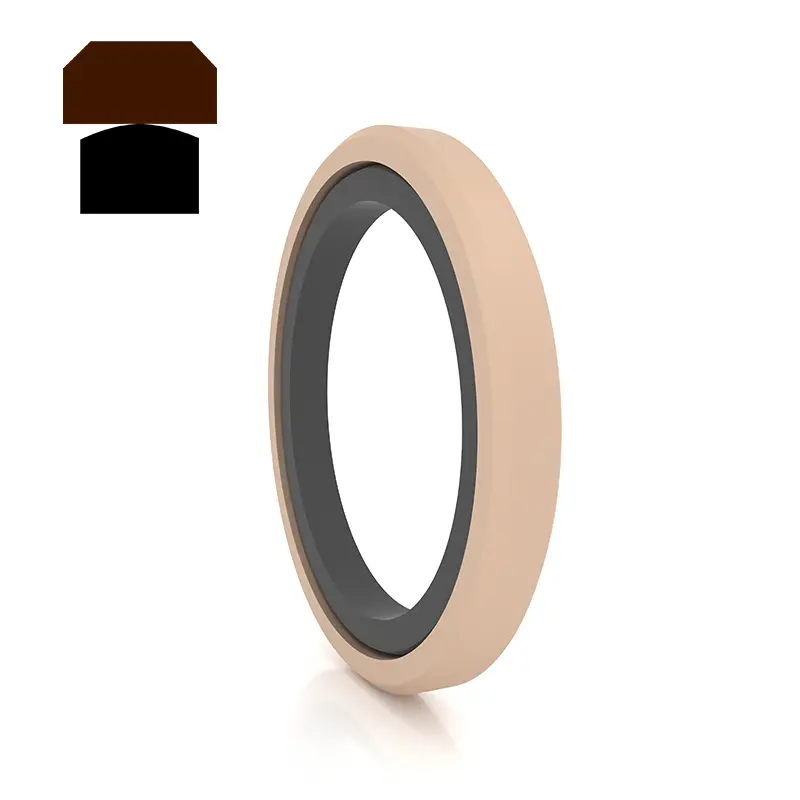

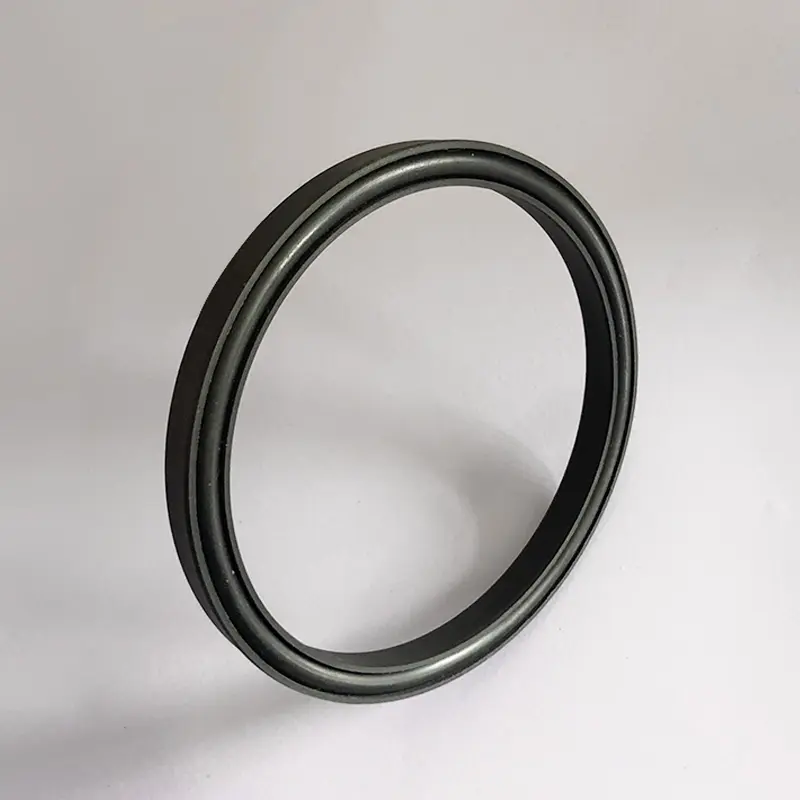

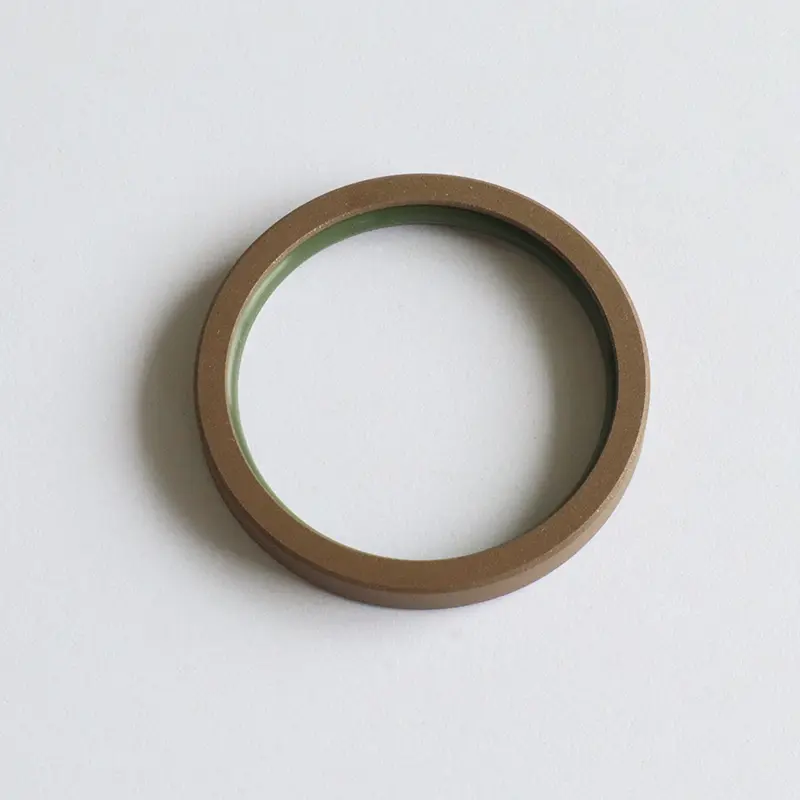

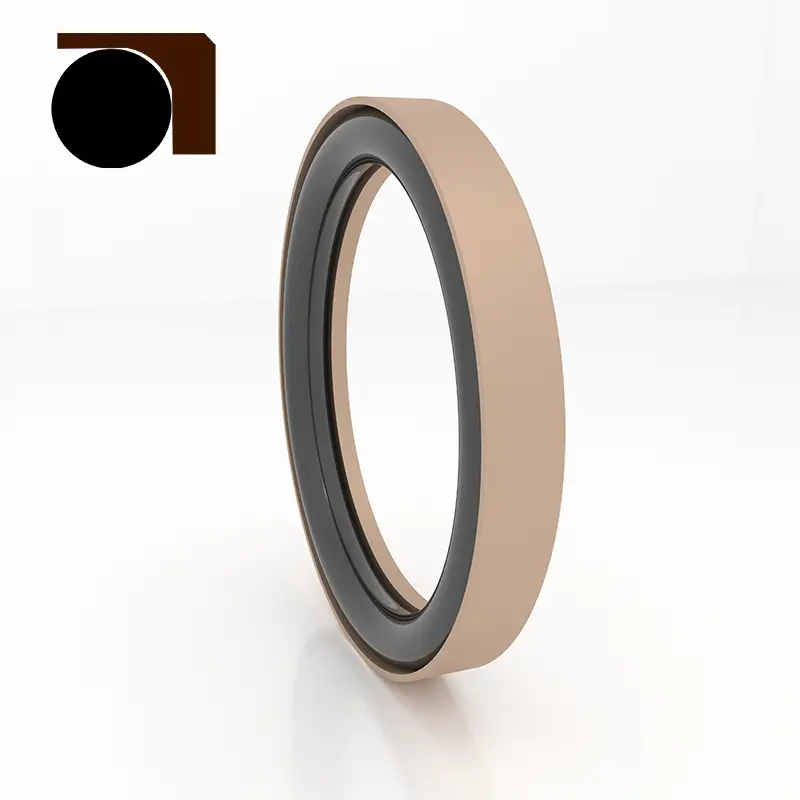

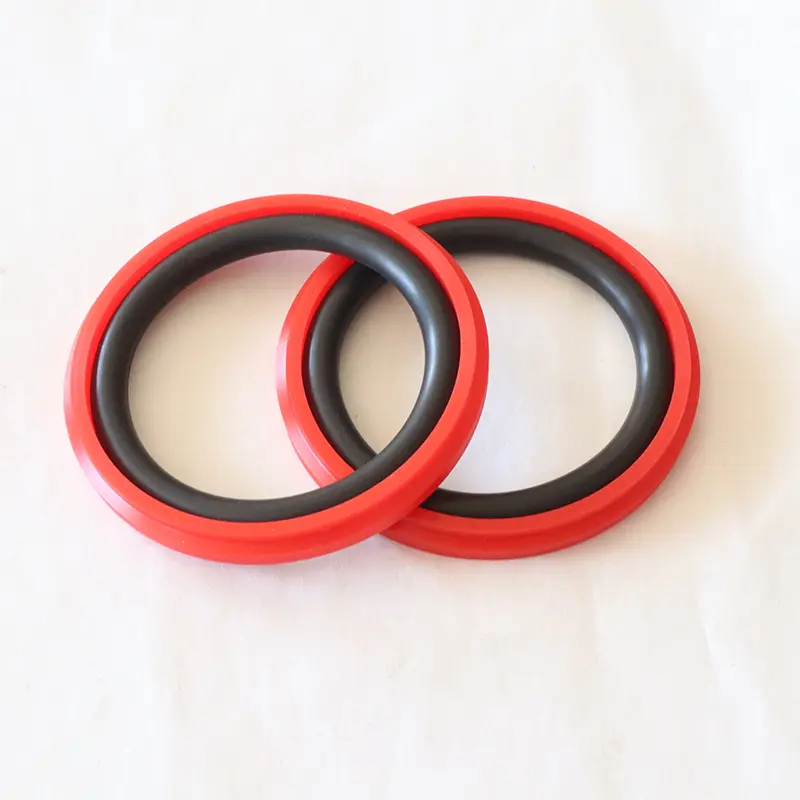

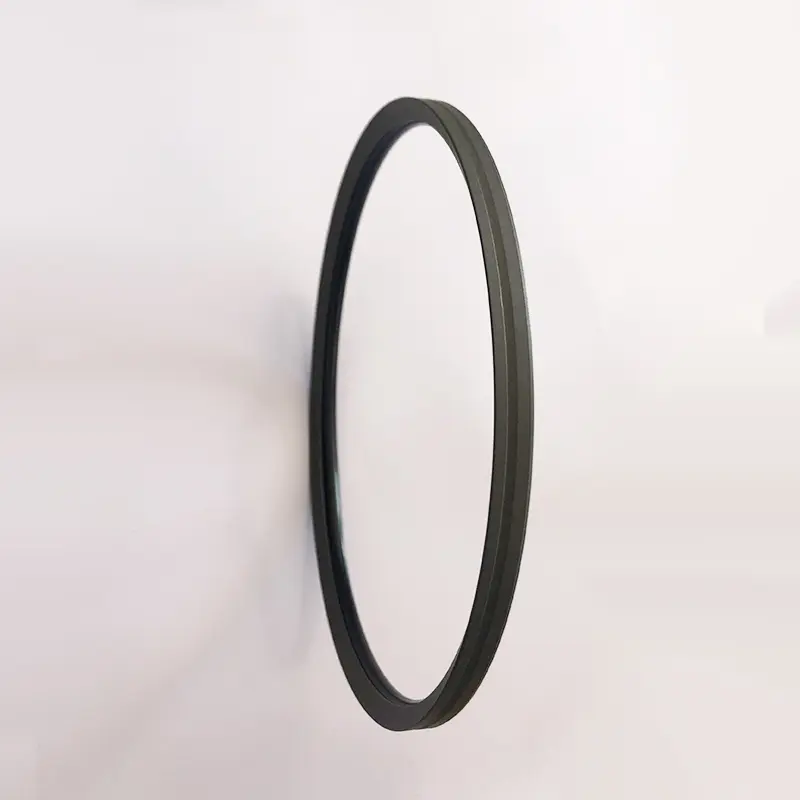

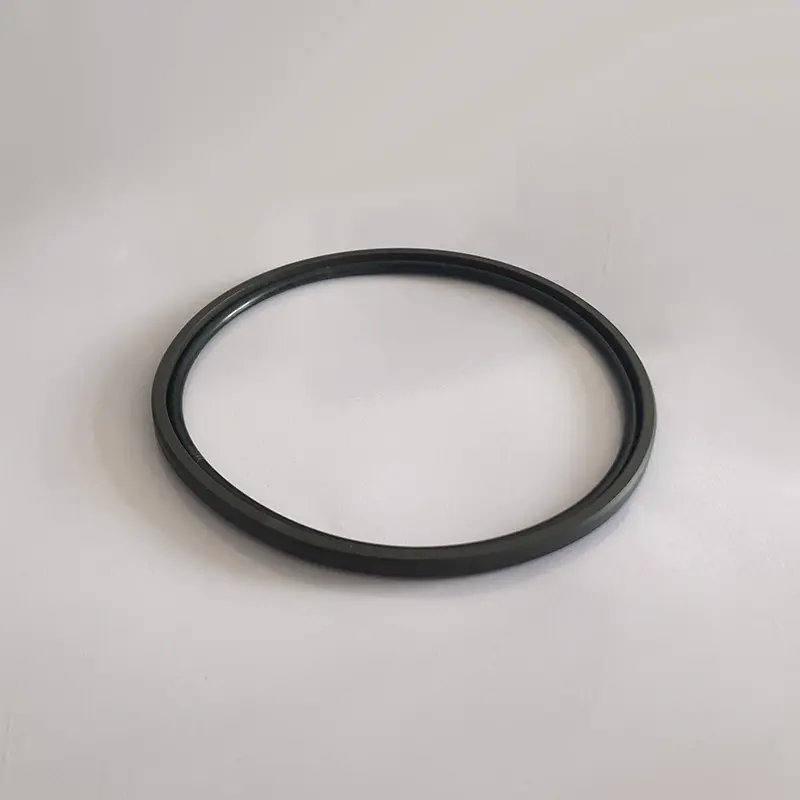

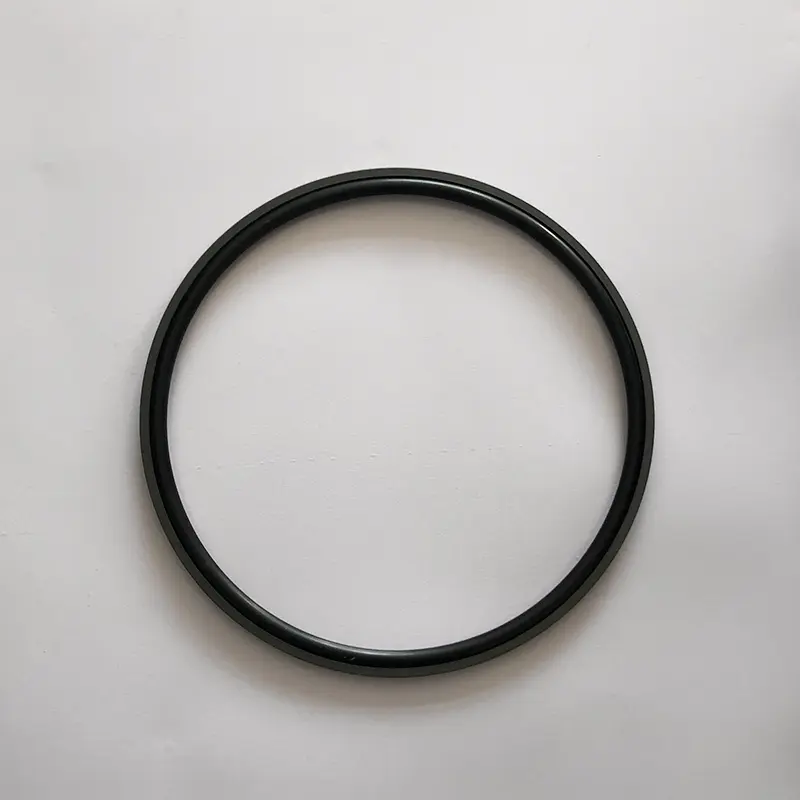

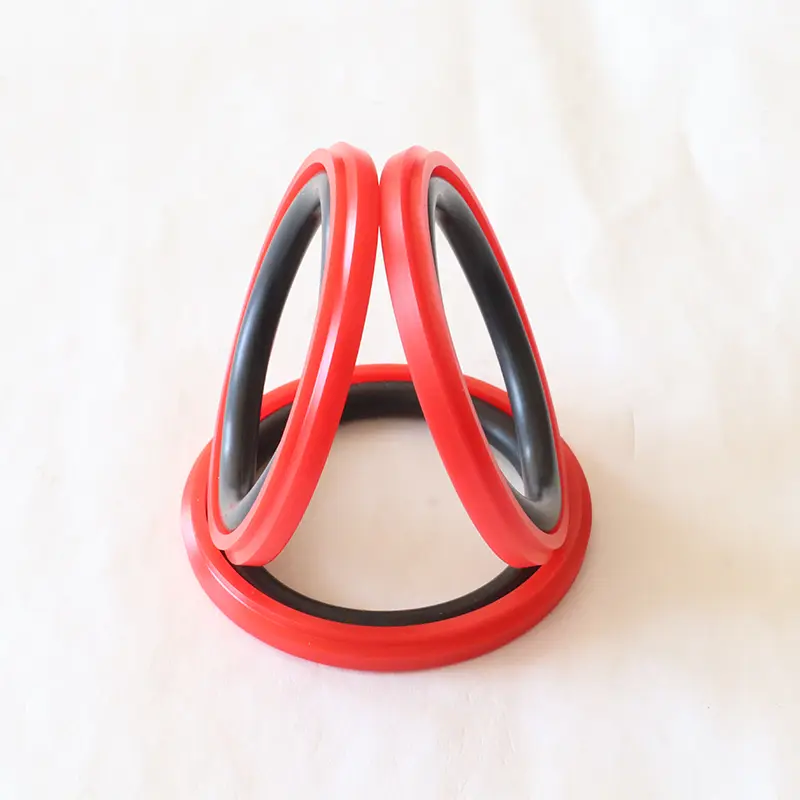

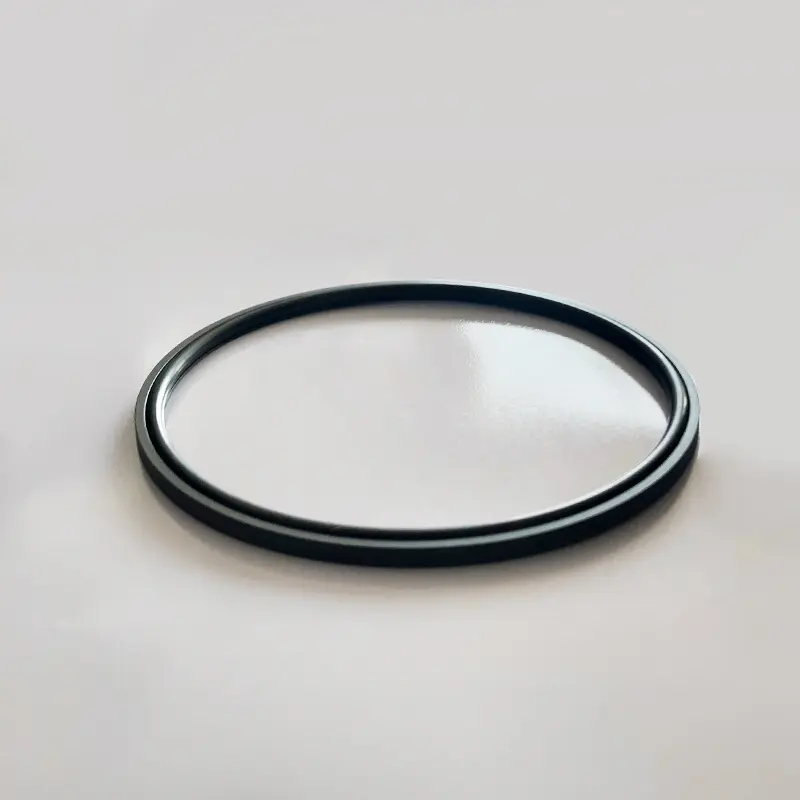

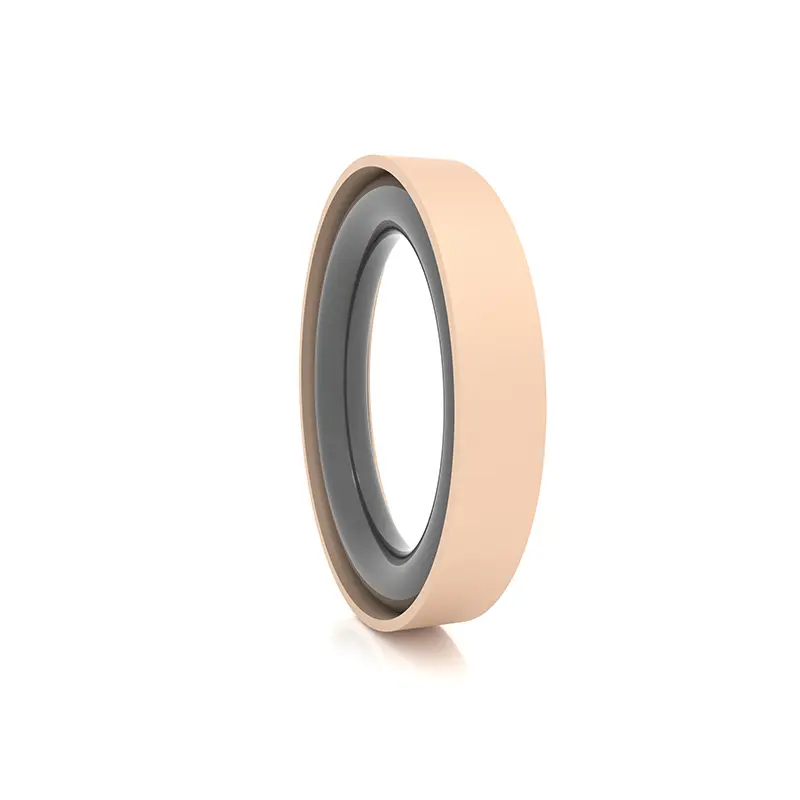

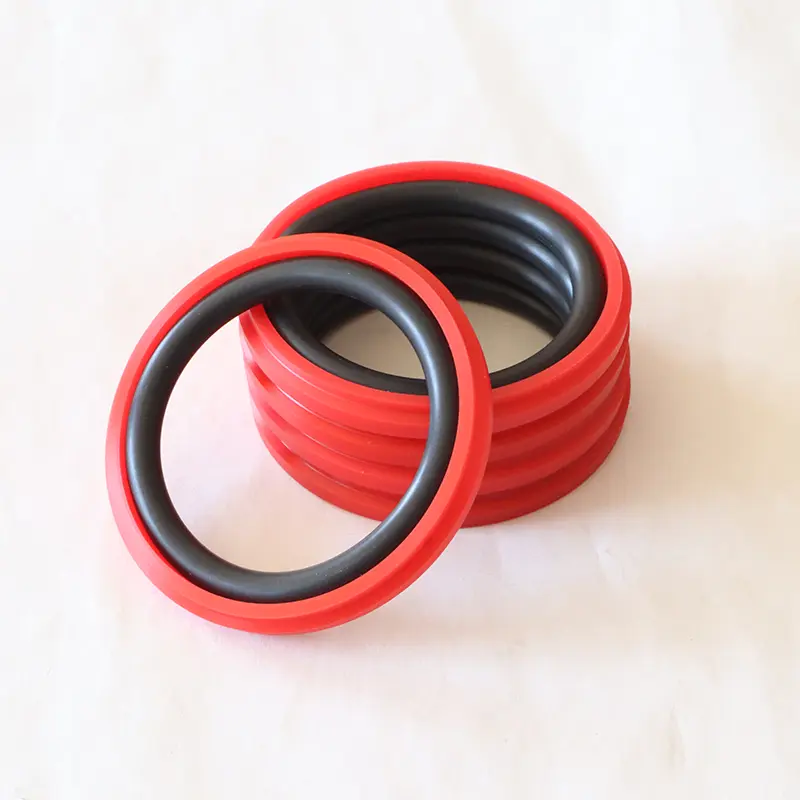

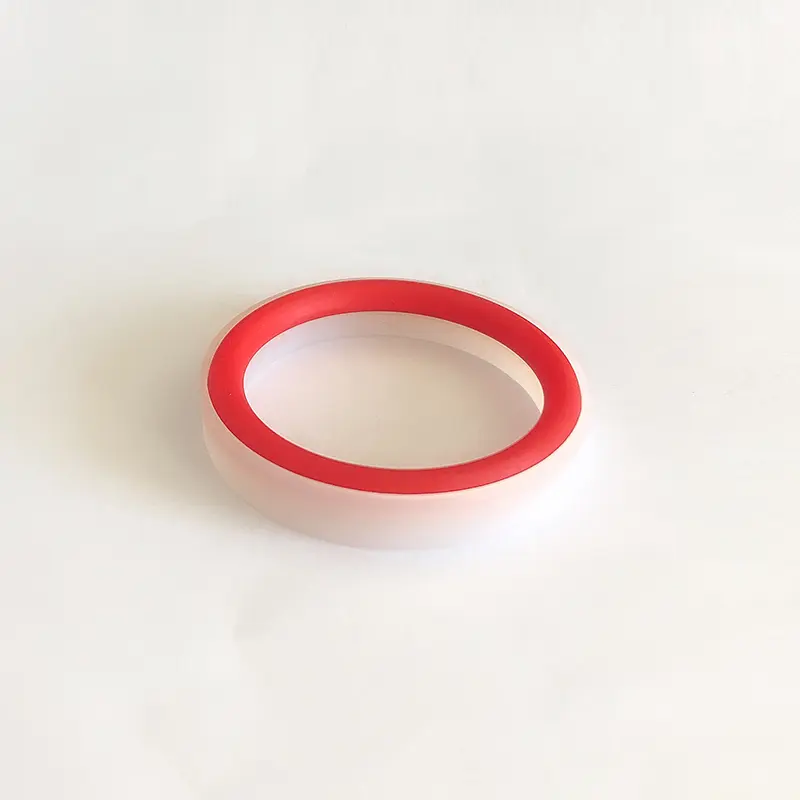

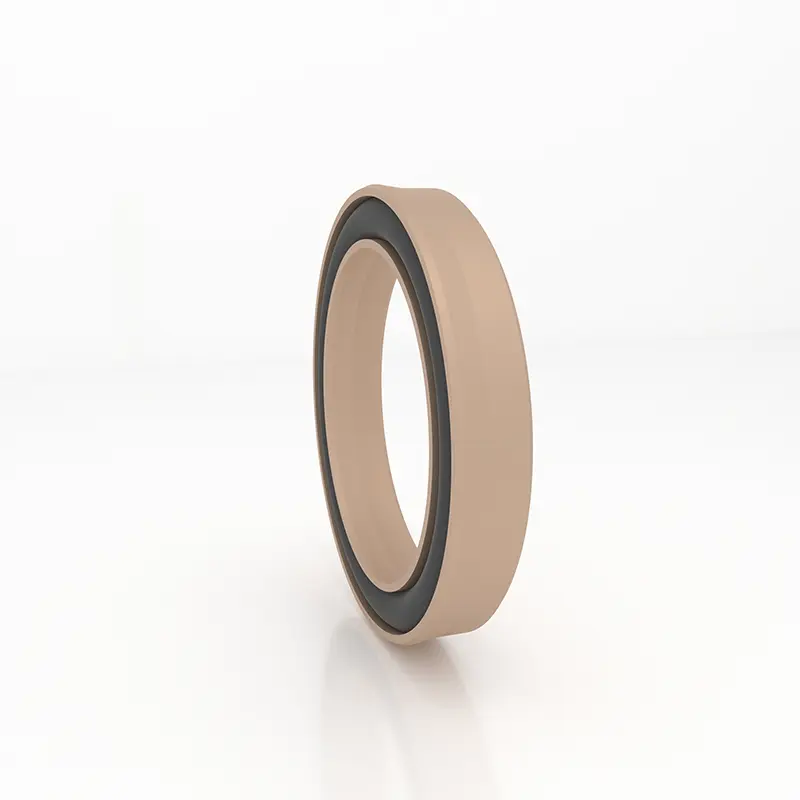

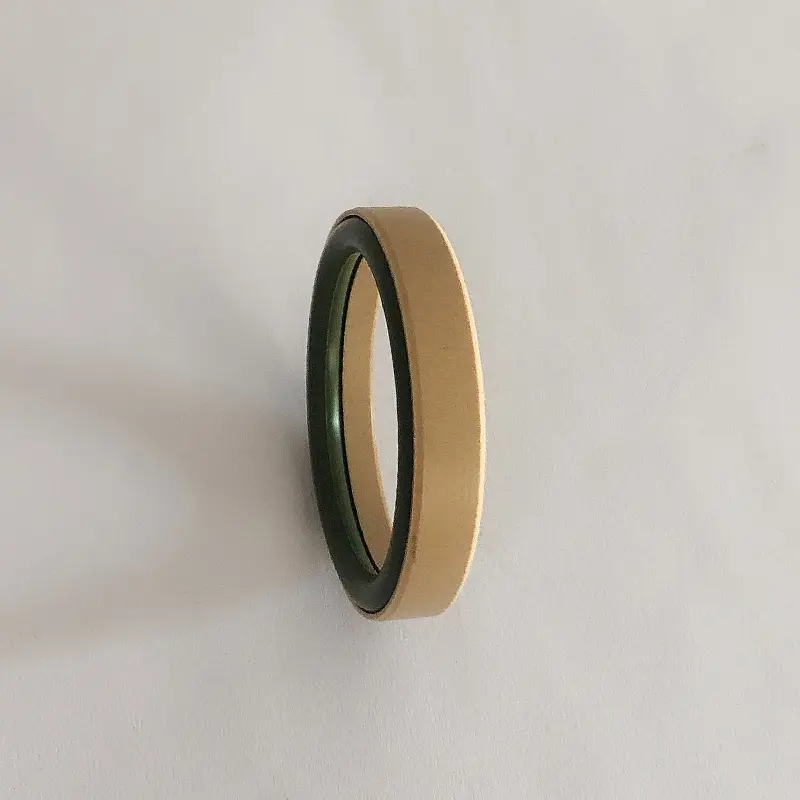

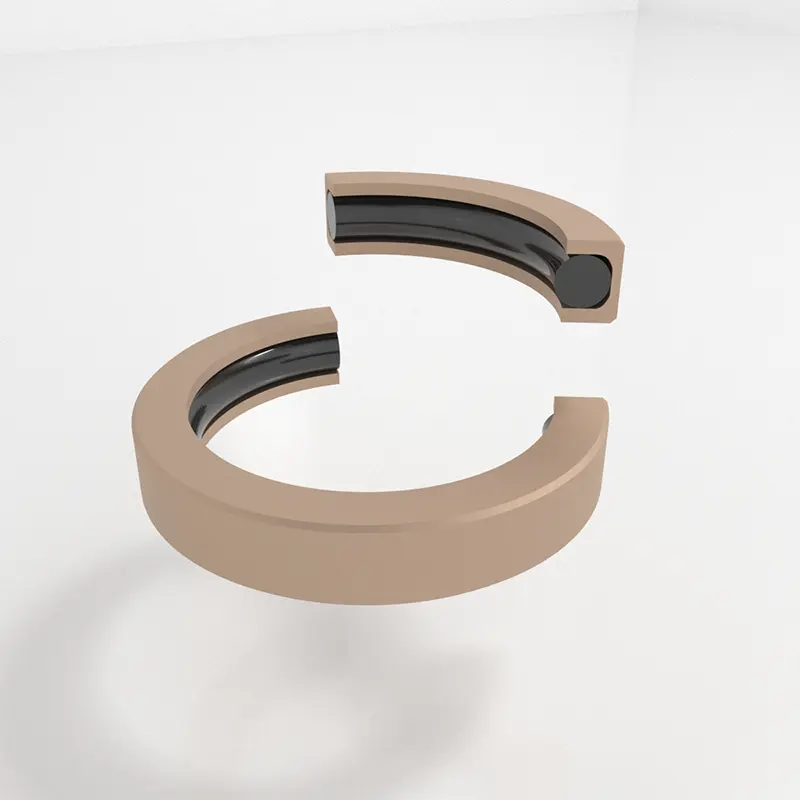

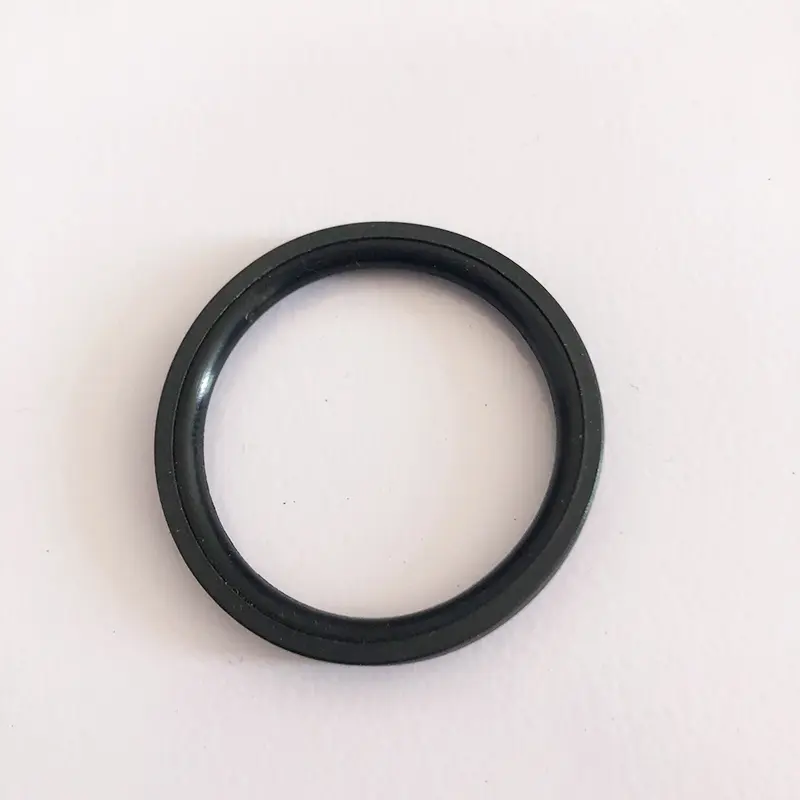

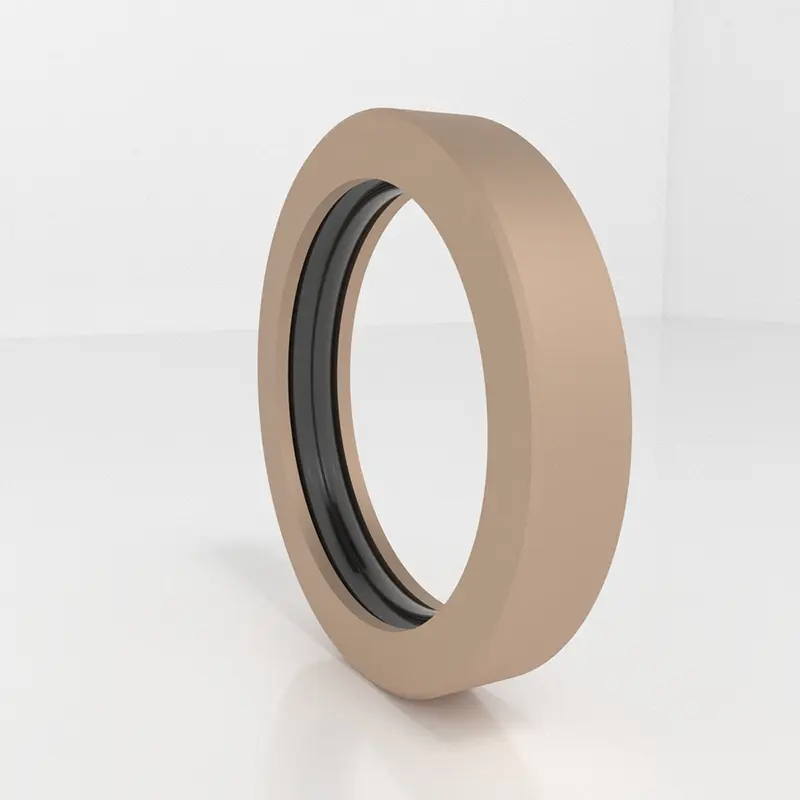

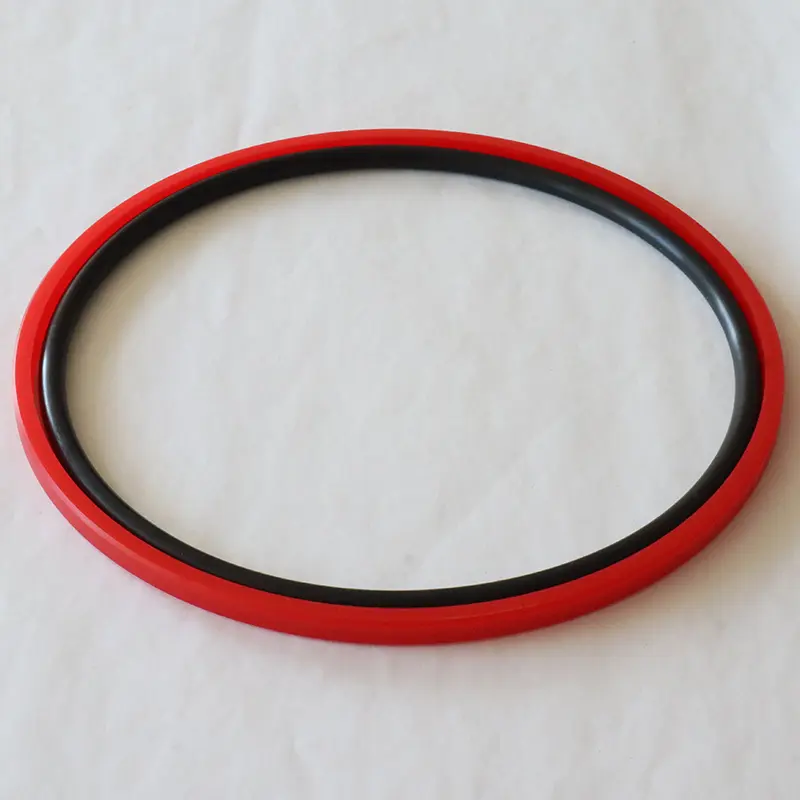

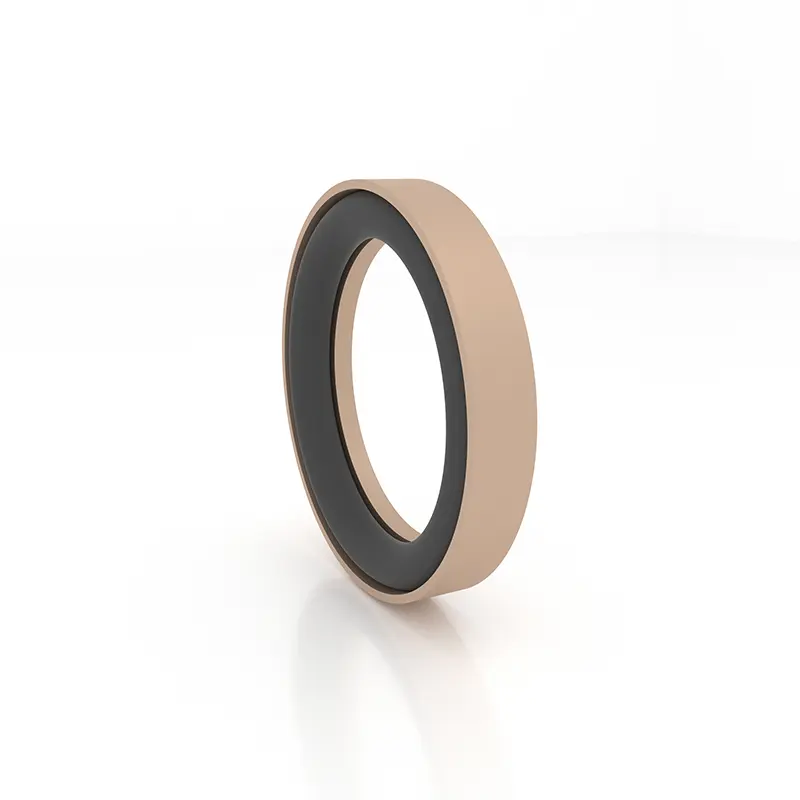

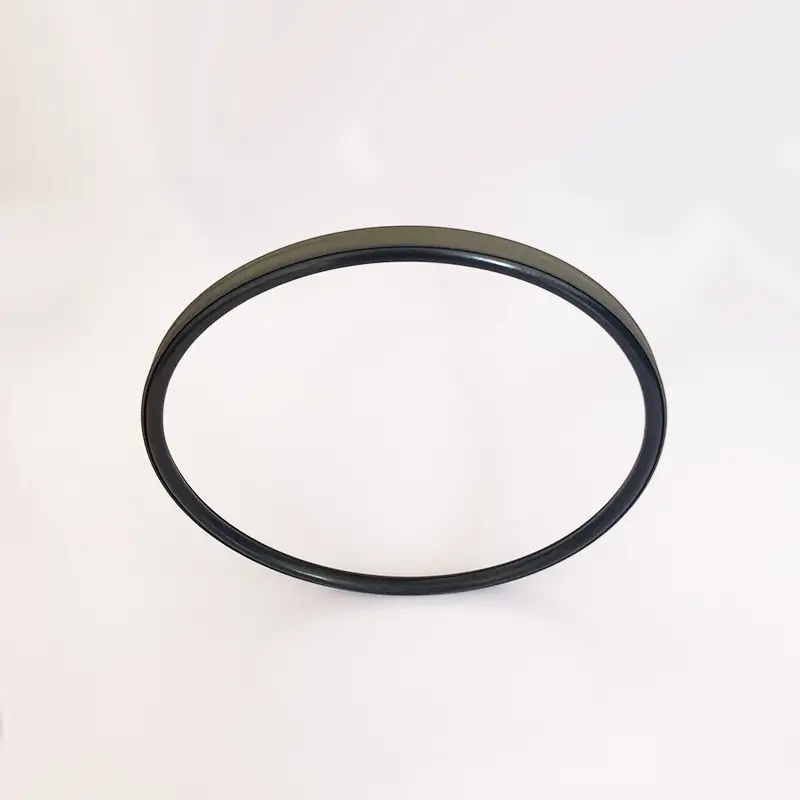

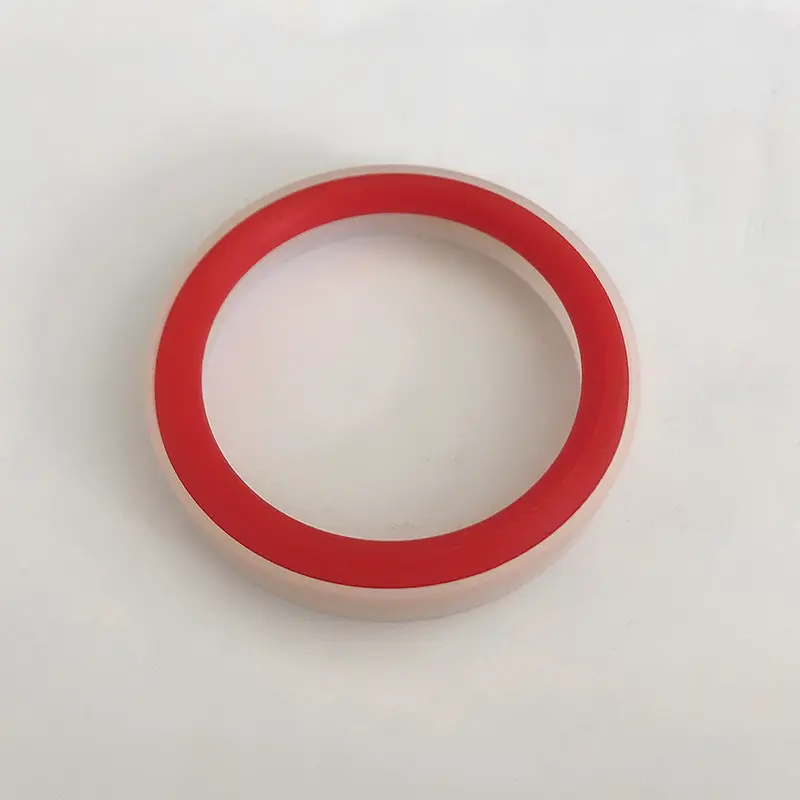

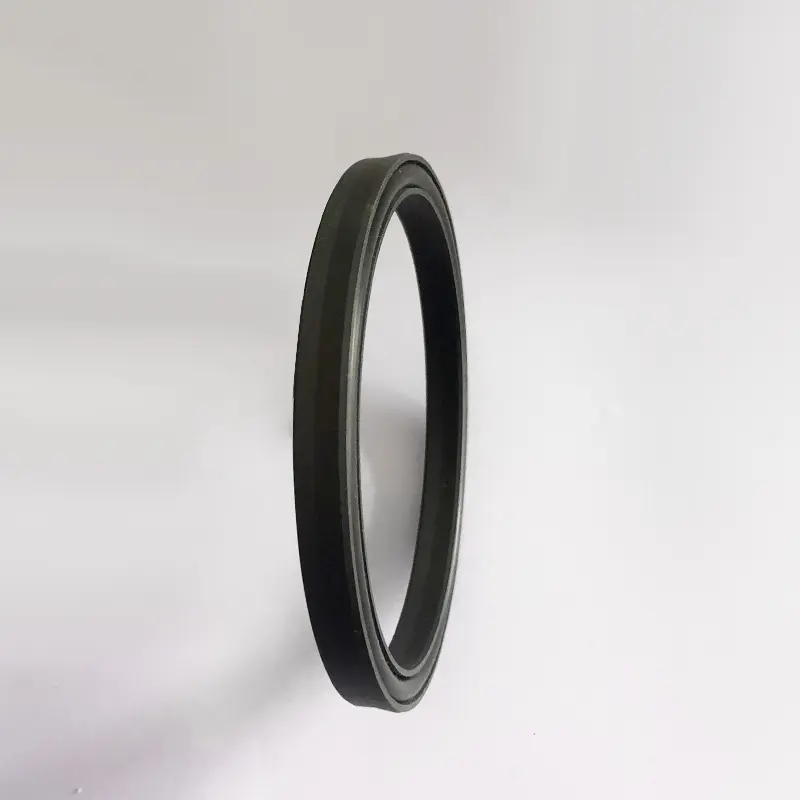

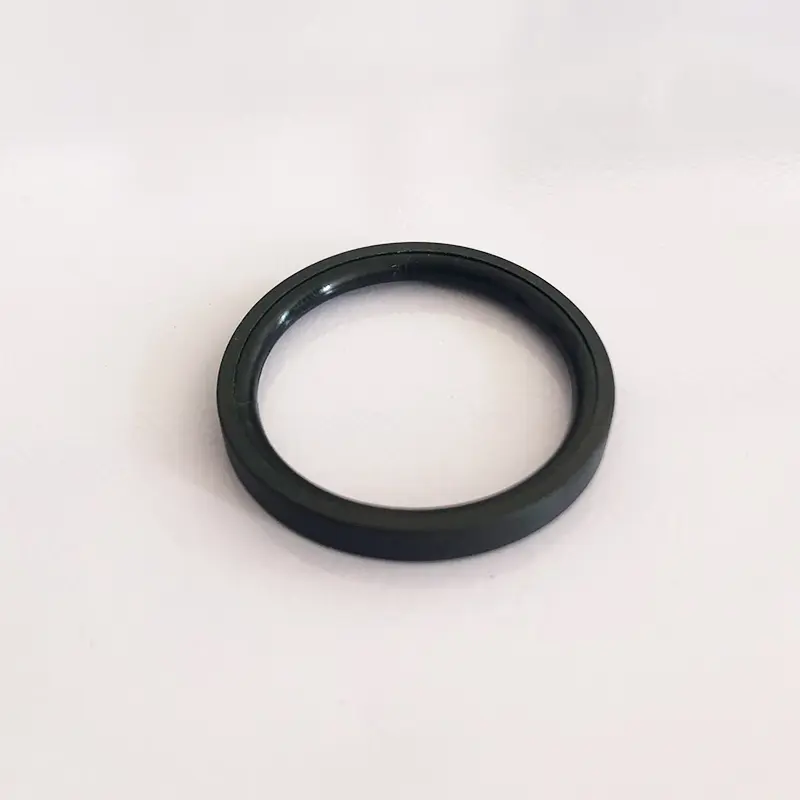

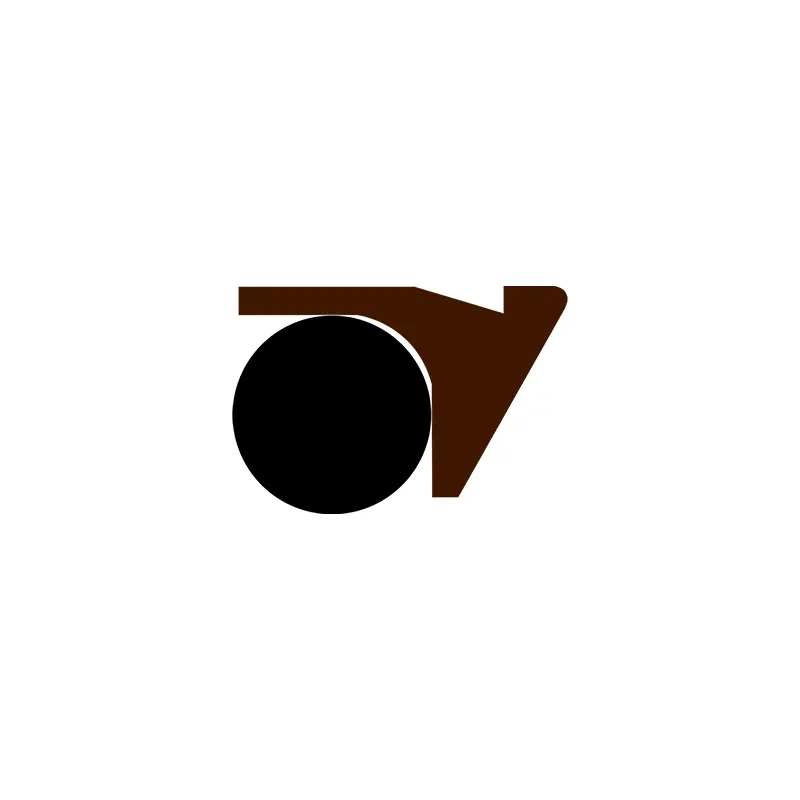

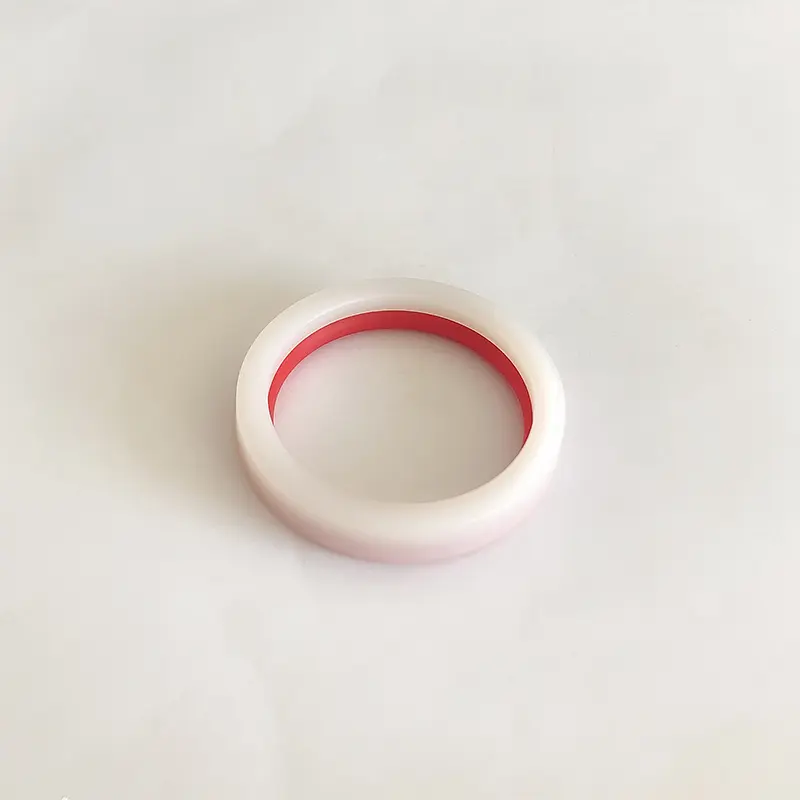

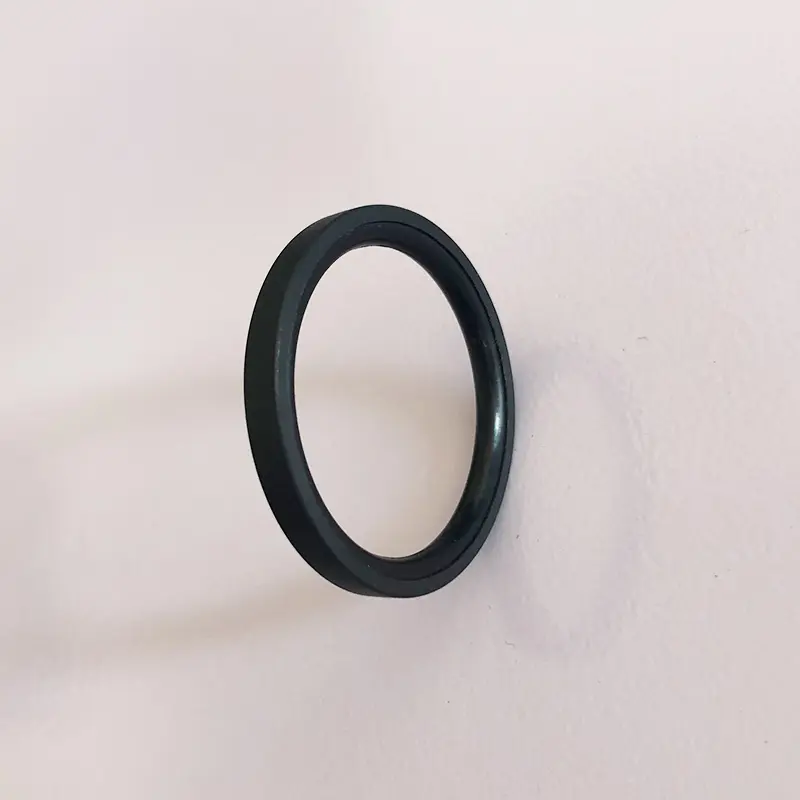

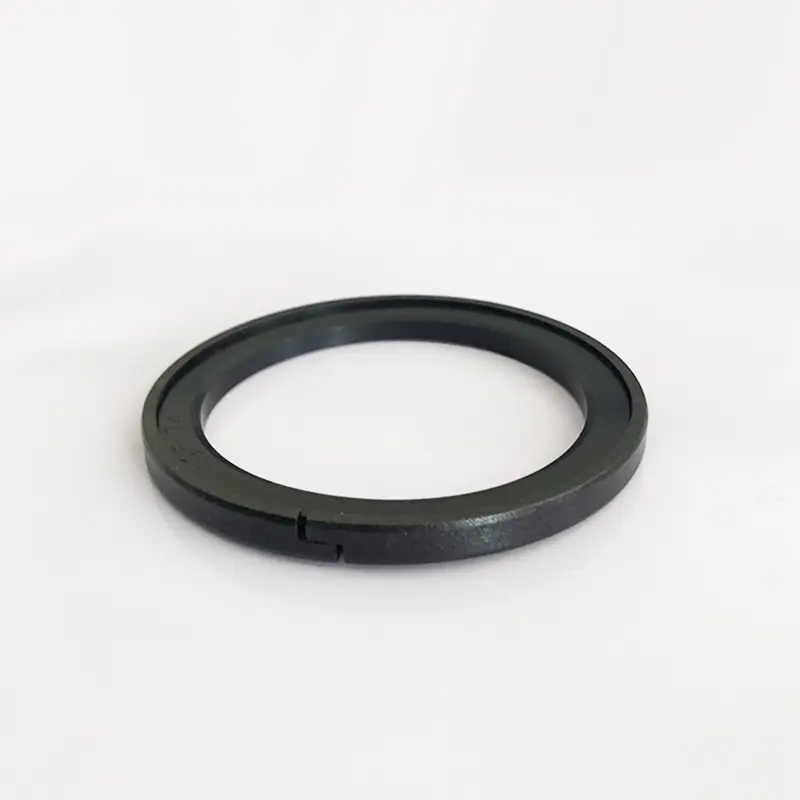

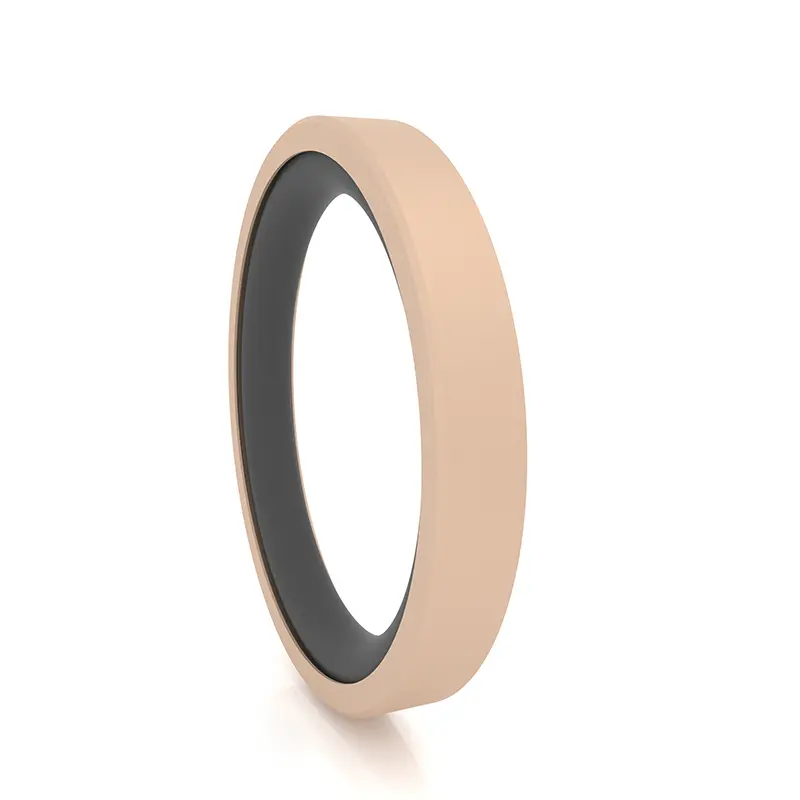

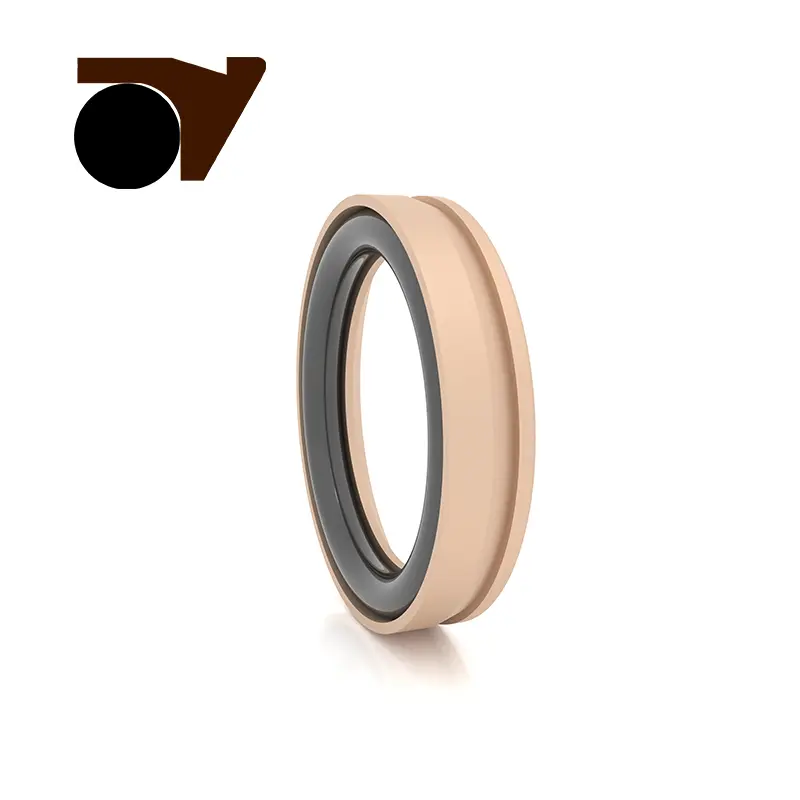

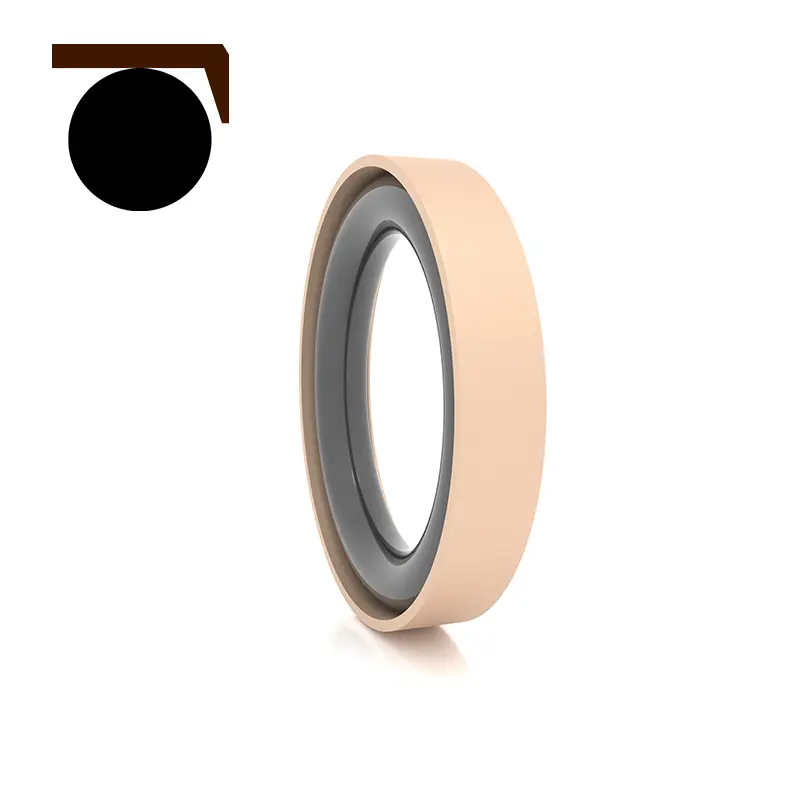

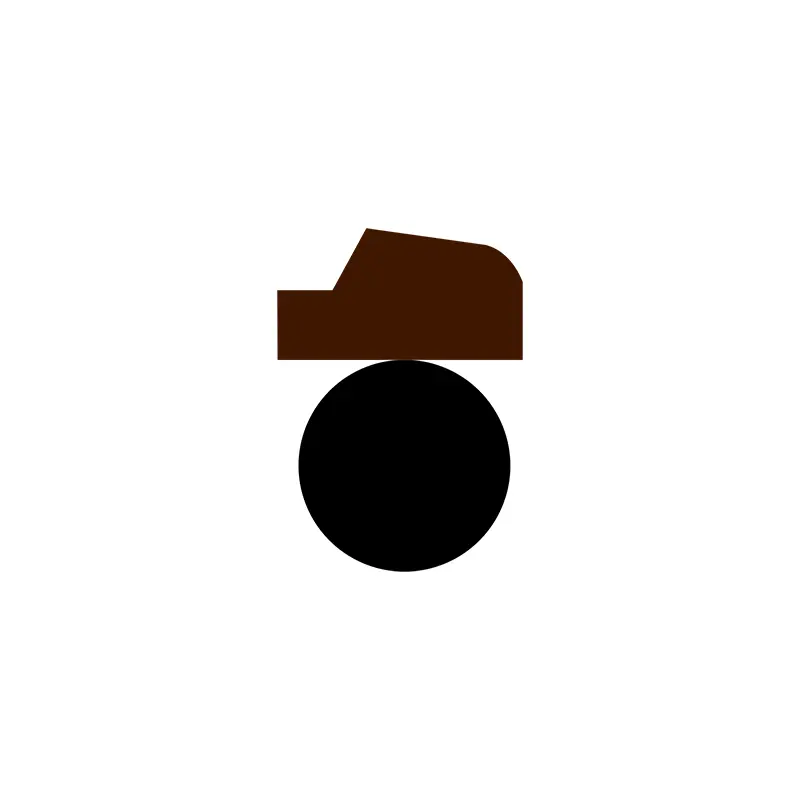

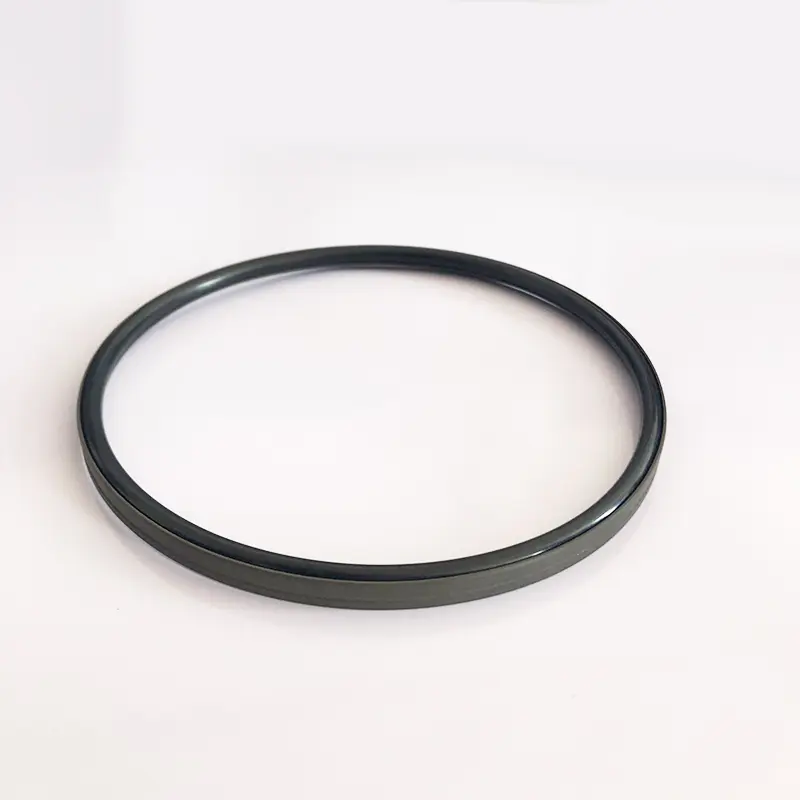

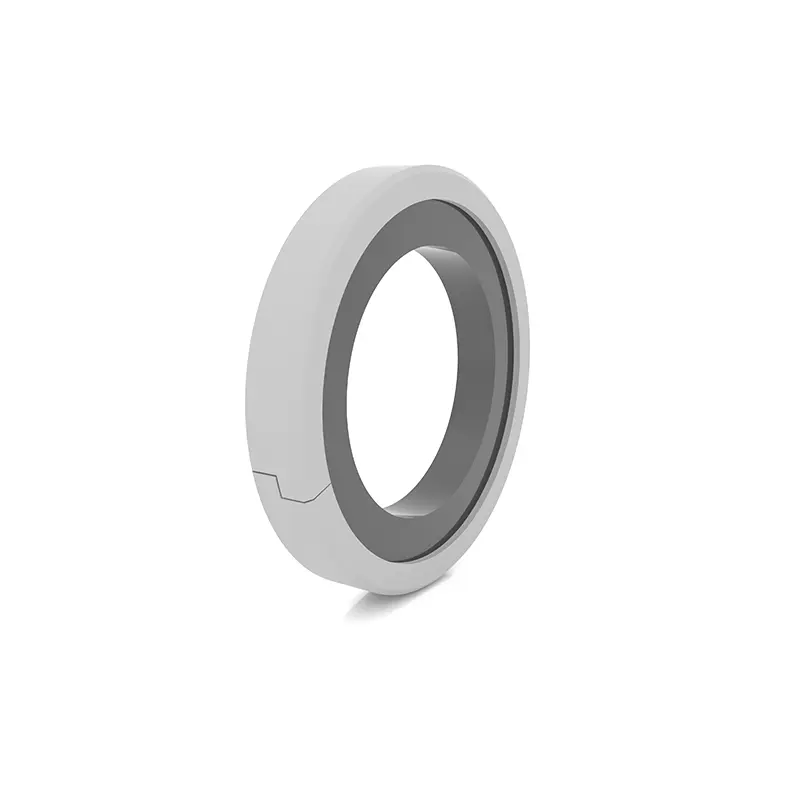

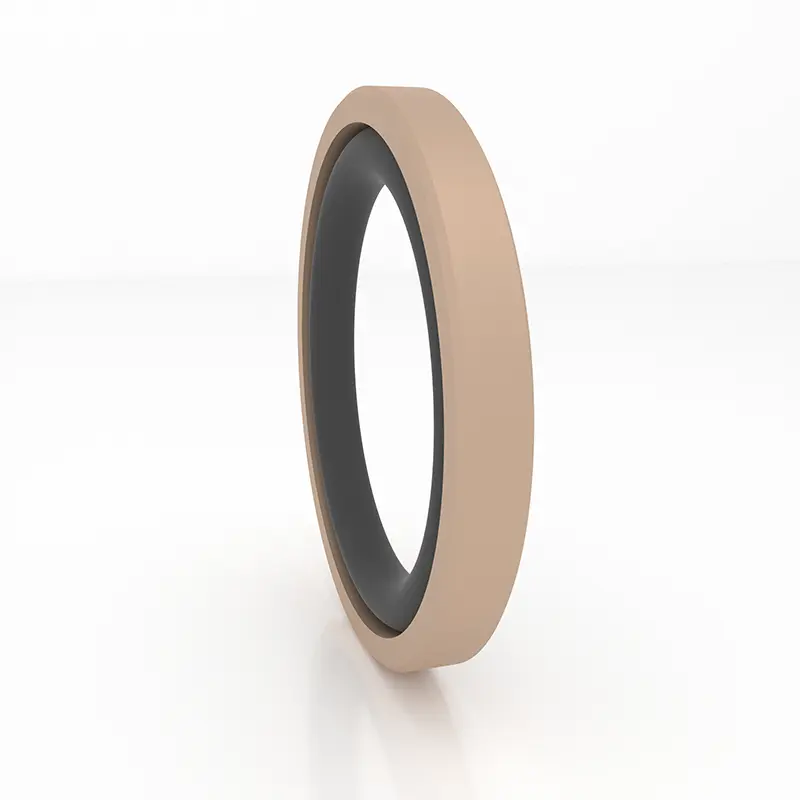

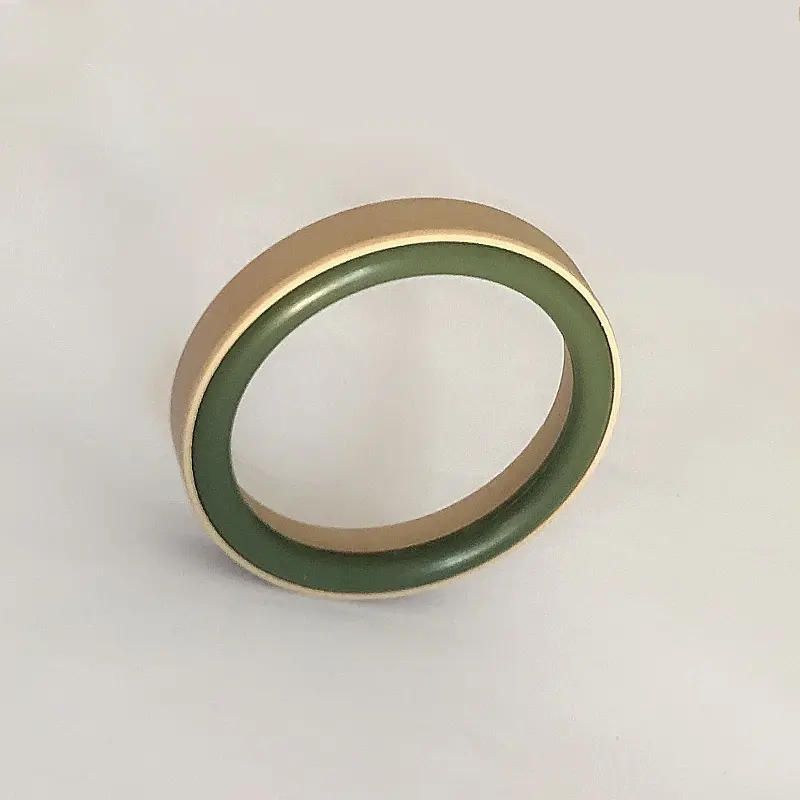

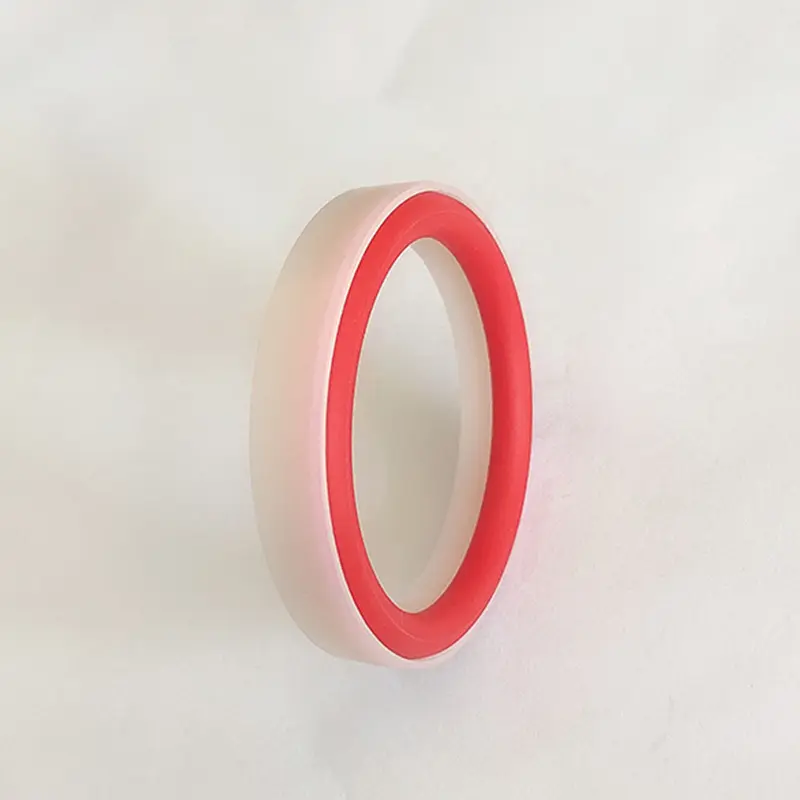

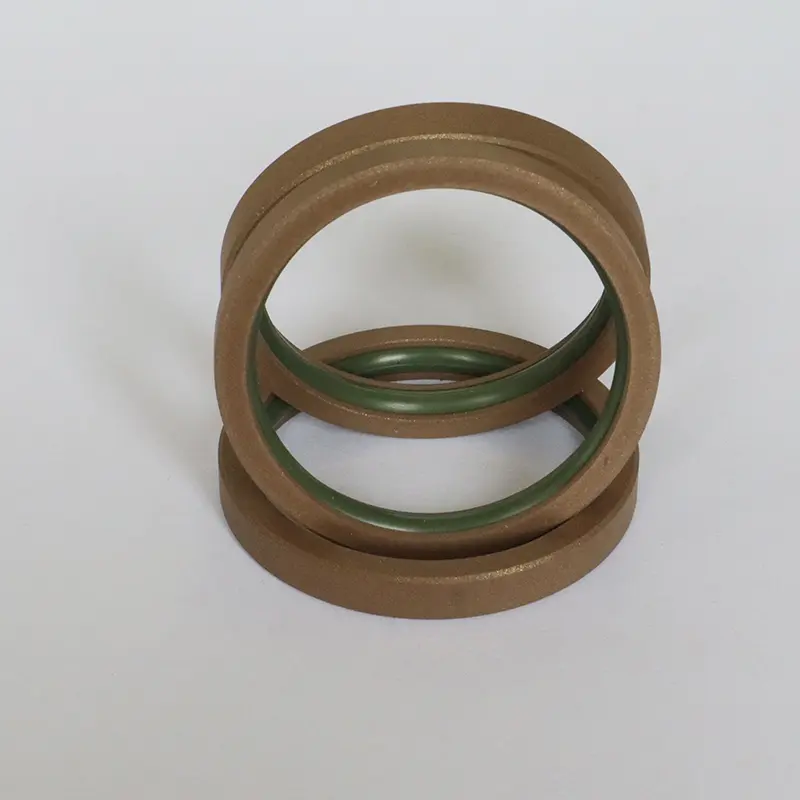

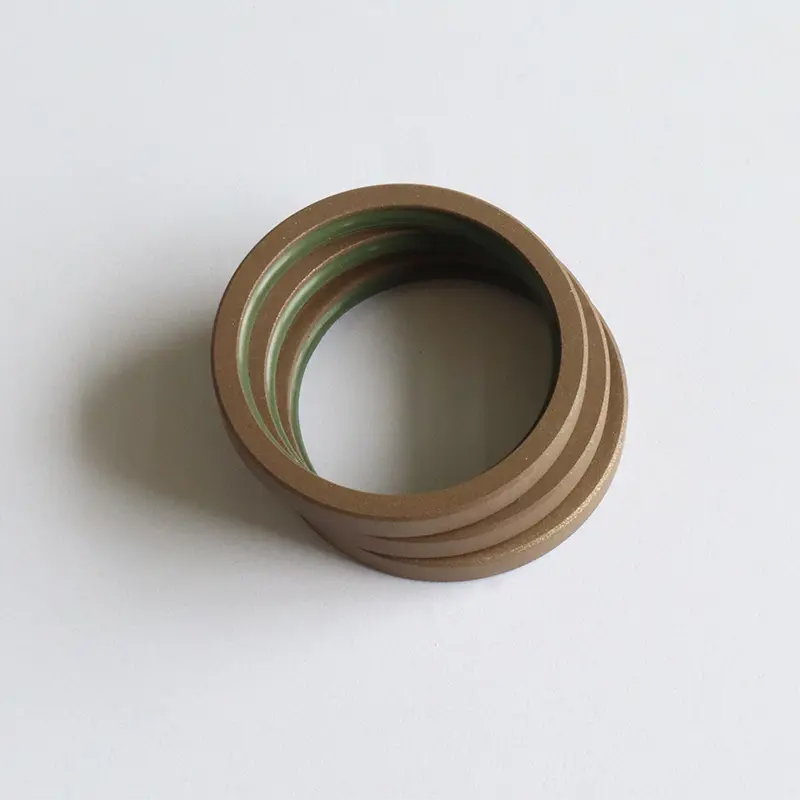

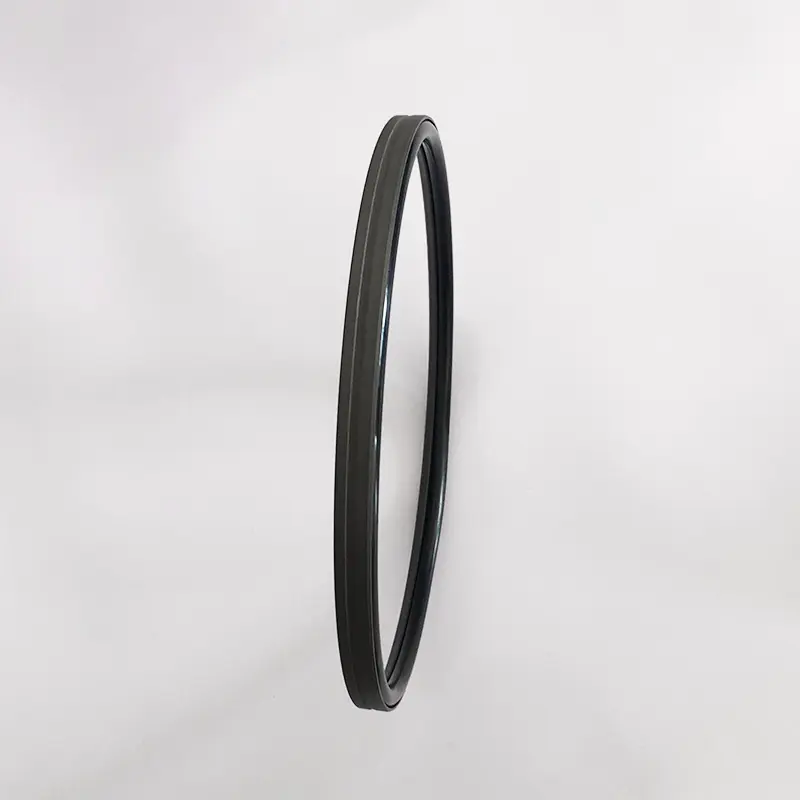

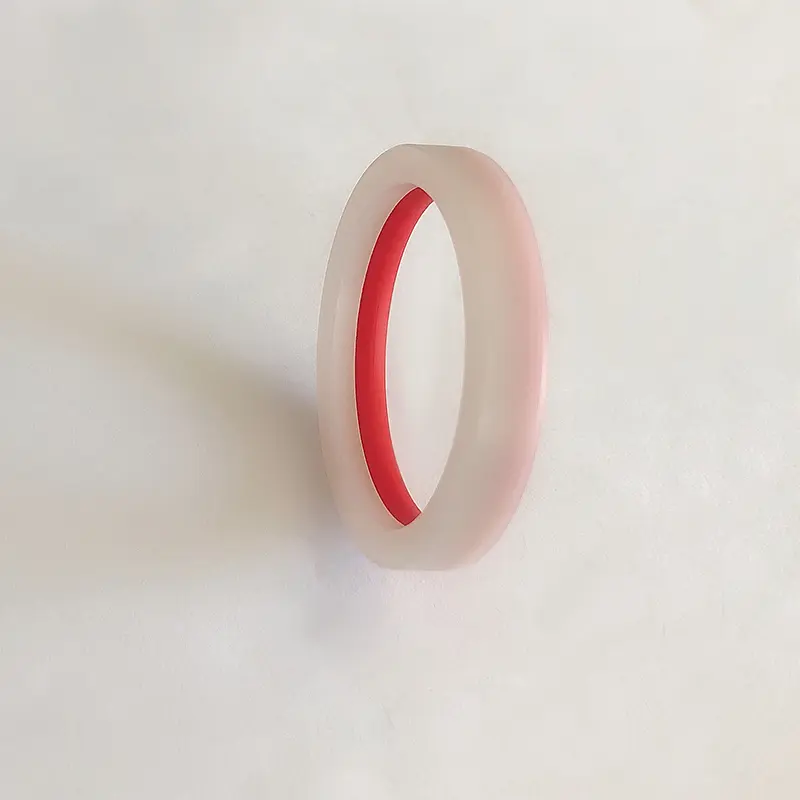

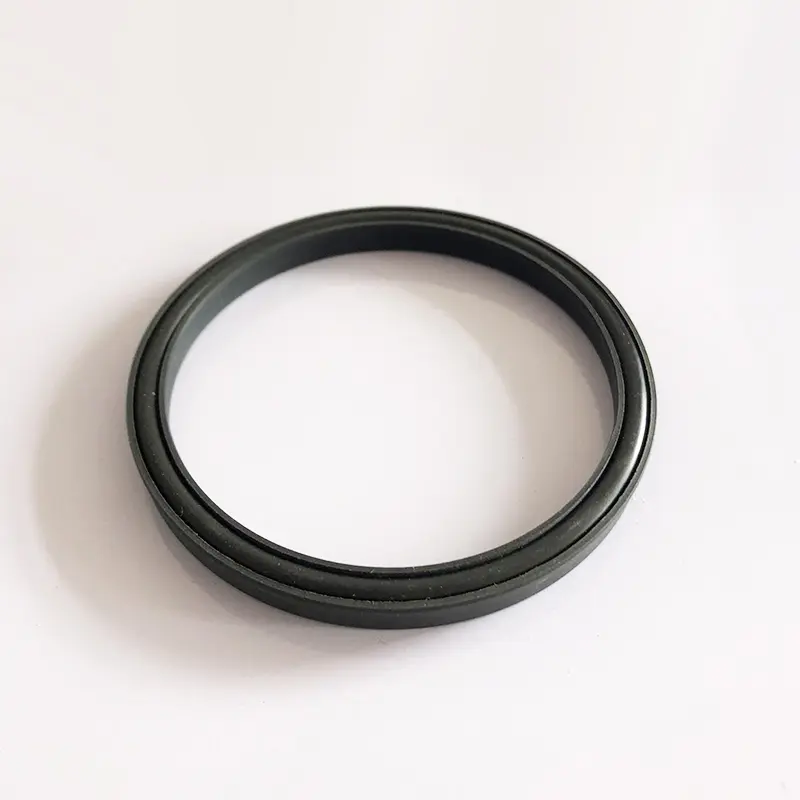

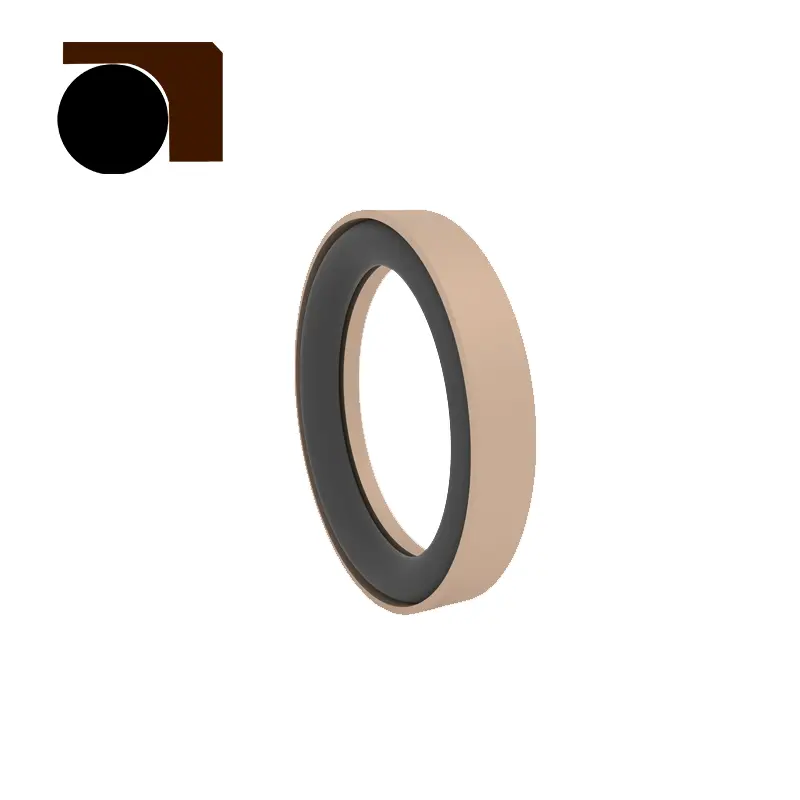

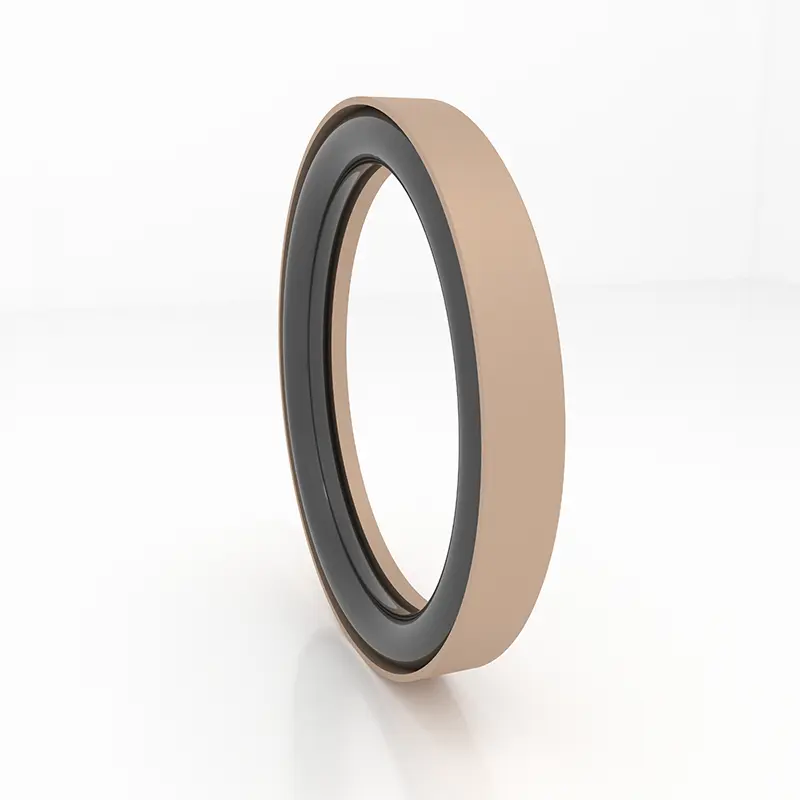

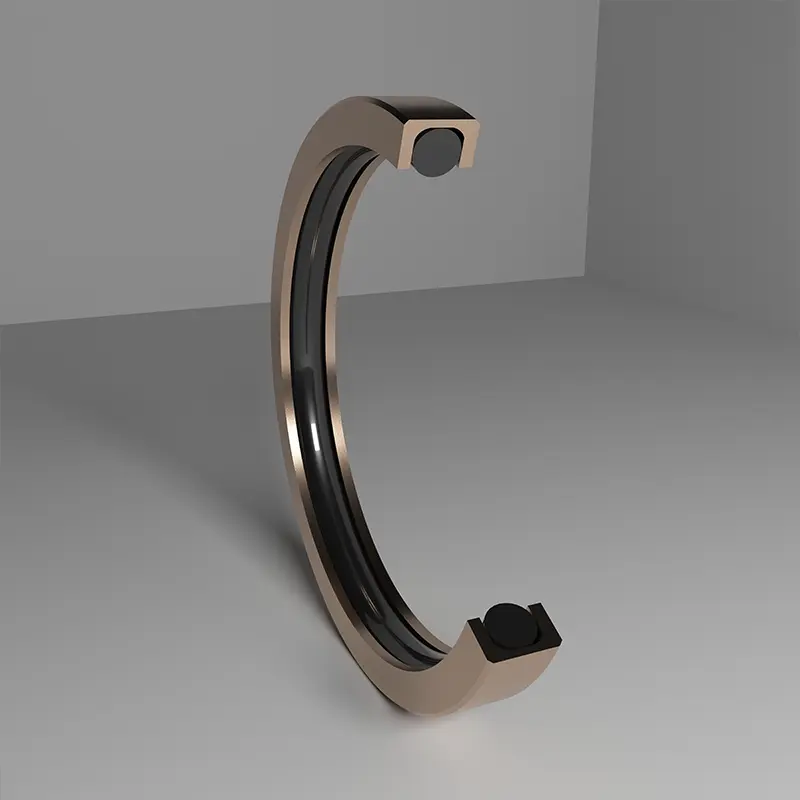

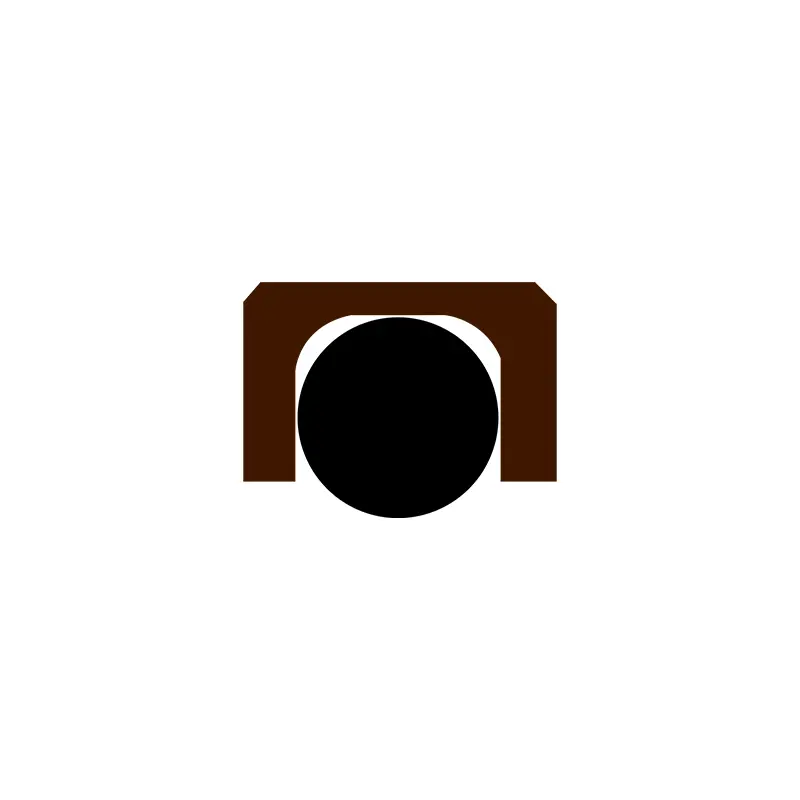

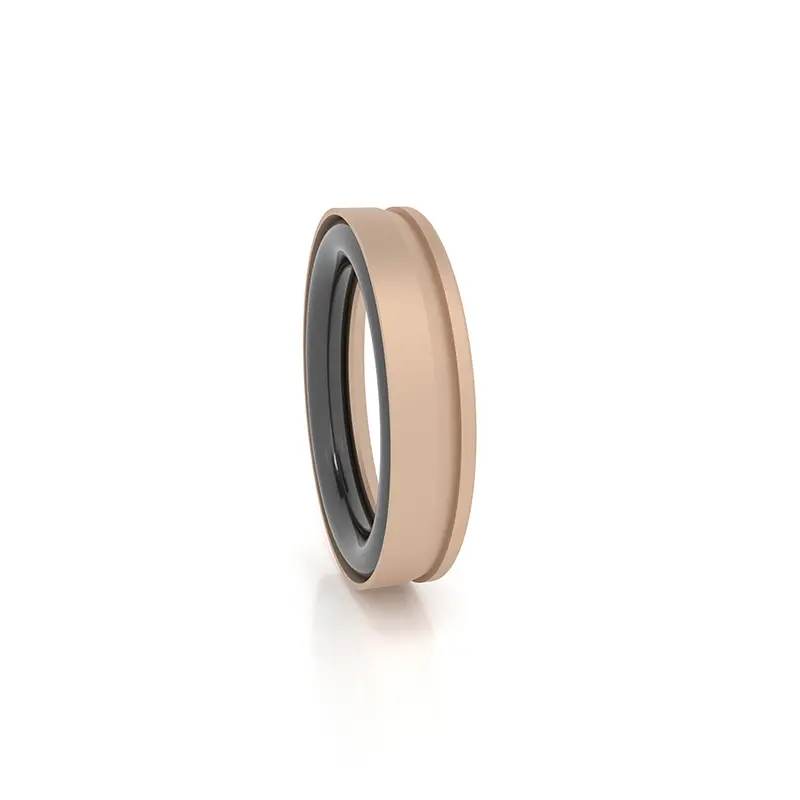

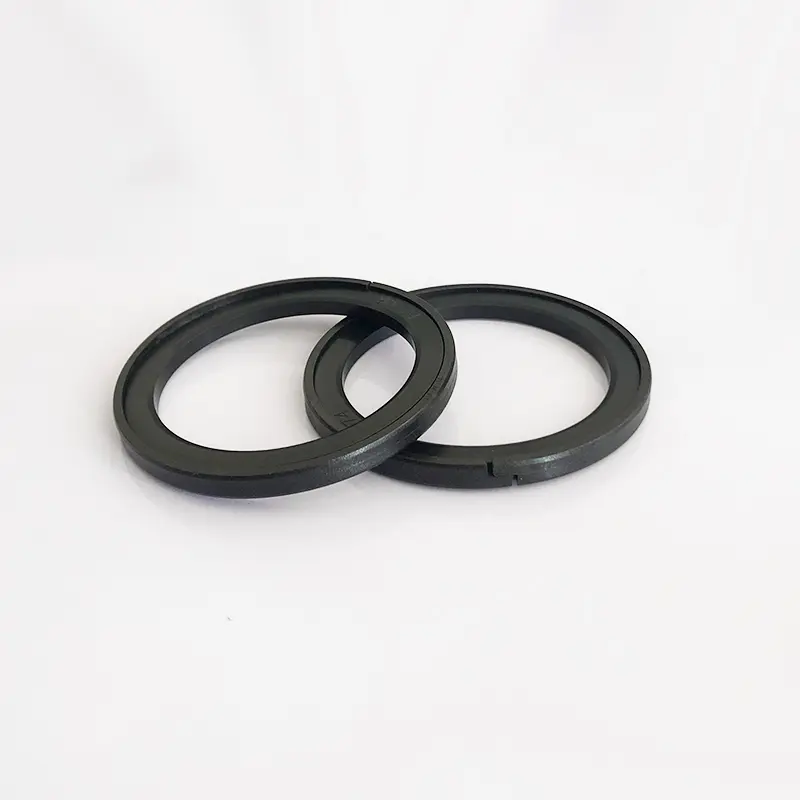

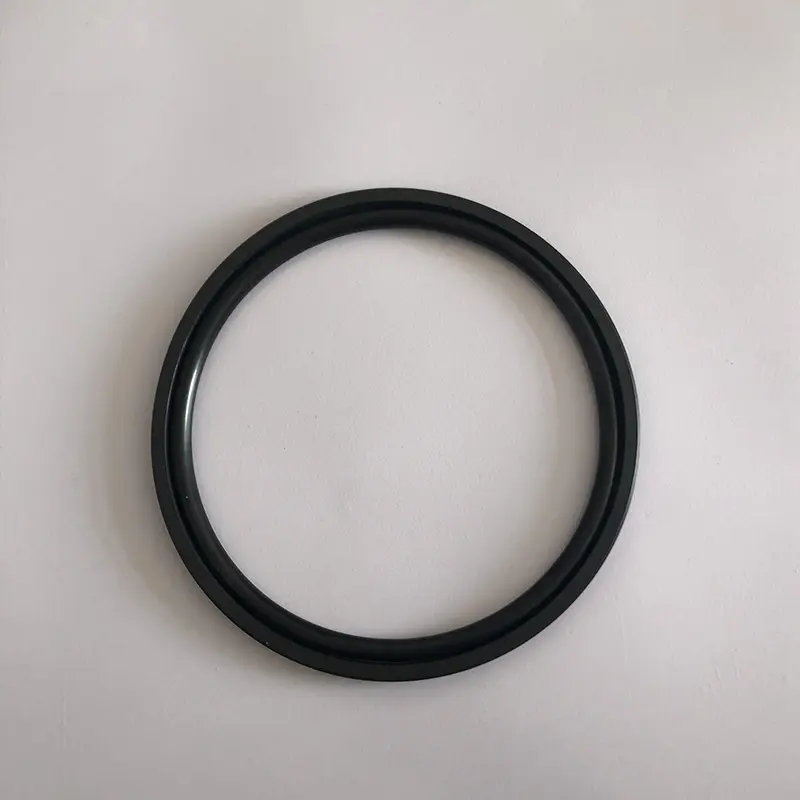

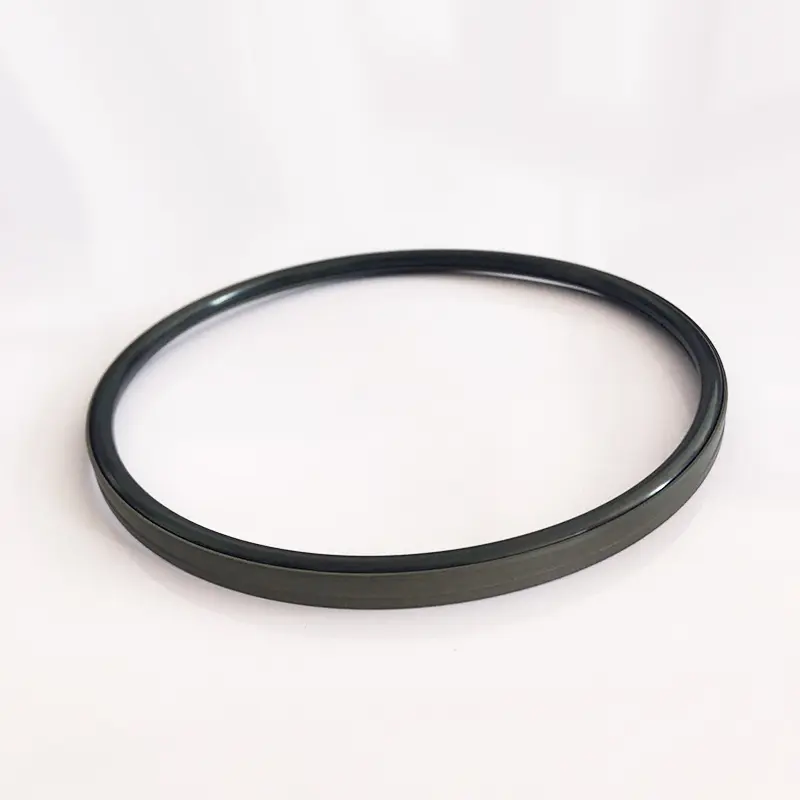

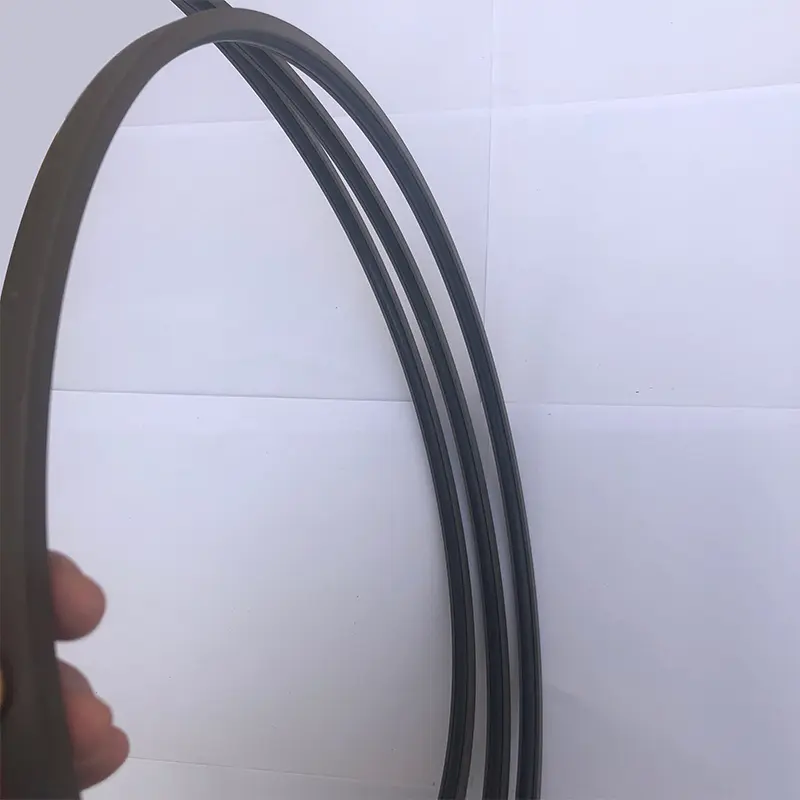

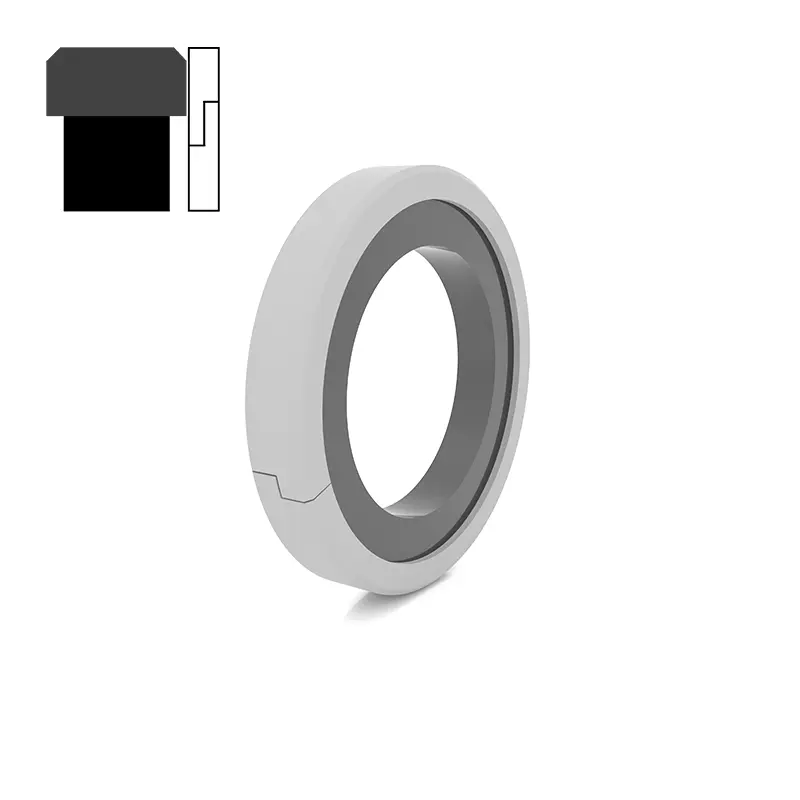

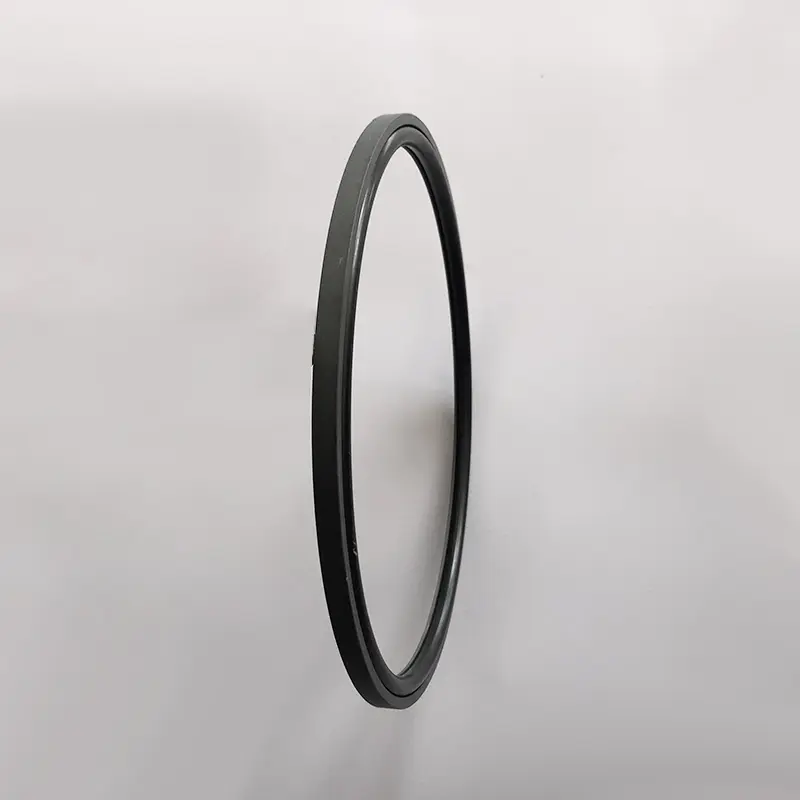

مهر و موم های فشار بالا برای سوراخ های پیستون بسیار عالی هستند ، متشکل از PTFE یا مواد کامپوزیت ویژه حلقه های آب بندی خاص به شکل خاص و حلقه های لاستیکی O شکل الاستیک بالا. با توجه به حلقه های O ، آنها به سری RC58-RC64 (اقتباس با GB1235) تقسیم می شوند ، که به طور خاص برای آب بندی یک طرفه حرکت متقابل هیدرولیک استفاده می شوند.
مواد PTFE دارای پایداری شیمیایی قوی ، مقاومت در برابر خوردگی اسید و قلیایی است و با محیط های شیمیایی پیچیده سازگار است. حلقه آب بندی و حلقه لاستیکی برای دستیابی به اثر آب بندی عالی با هم کار می کنند.
در مهندسی دریایی ، مهر و موم های فشار بالا برای سوراخ های پیستون می تواند محافظت کلیدی برای سیستم هیدرولیکی آشکارسازهای در اعماق دریا فراهم کند. فشار آب در اعماق دریا زیاد است و آب دریا بسیار خورنده است. مزیت مادی یکی از پیش نیازهای محصول برای مقاومت در برابر فشار بالا و مقاومت در برابر خوردگی است.
در ساخت ماشین آلات سنگین ، بازوهای تلسکوپی هیدرولیک بزرگ جرثقیل از سود زیادی برخوردار هستند. محل ساخت و ساز پیچیده است ، بازوهای تلسکوپی مرتباً حرکت می کنند و فشار متفاوت است. مواد PTFE مقاوم در برابر سایش ، همراه با طراحی لب نازک ، جبران خسارت در زمان واقعی برای سایش ، آب بندی محکم و کاهش خطرات خرابی است.
در زمینه وسایل نقلیه انرژی جدید ، مهر و موم های فشار بالا برای سوراخ های پیستون نیز بسیار مهم است. در اجزای هیدرولیک EPS ، این ماده پایدار است و می تواند در مواجهه با فرسایش روغن هیدرولیک و تغییر دما به طور دقیق مهر و موم شود. در سیستم ترمز ، برای ضربه فشار بالا و خوردگی مایعات ترمز ، ساختار ویژه و حلقه آب بندی ضخامت بهینه شده به طور جدی از نشت جلوگیری کرده و از ایمنی اطمینان حاصل می کند.

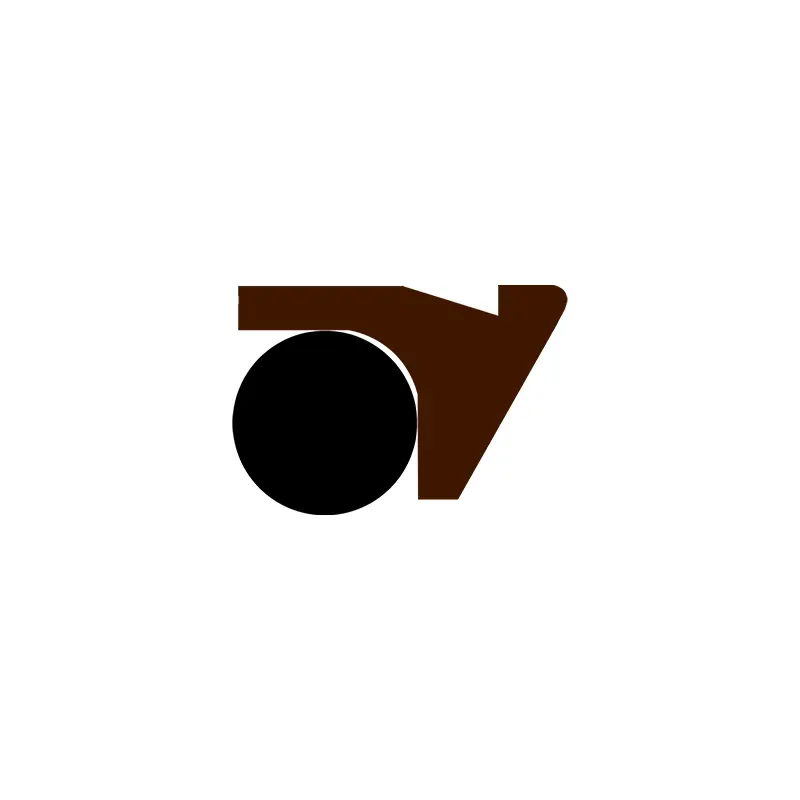

مهر و موم های پر فشار برای سوراخ های پیستونی که ما تولید می کنیم ، مدل هایی با طراحی لب نازک با جبران خوب و آب بندی عالی دارند. آنها به خوبی برای فشار آب و رسانه های کم ویسکوزیته بهینه شده اند. ساختار خاص در برابر فشار بالا مقاوم است و از کیفیت مواد عالی برخوردار است. این بهترین انتخاب برای مهر و موم کارآمد است.

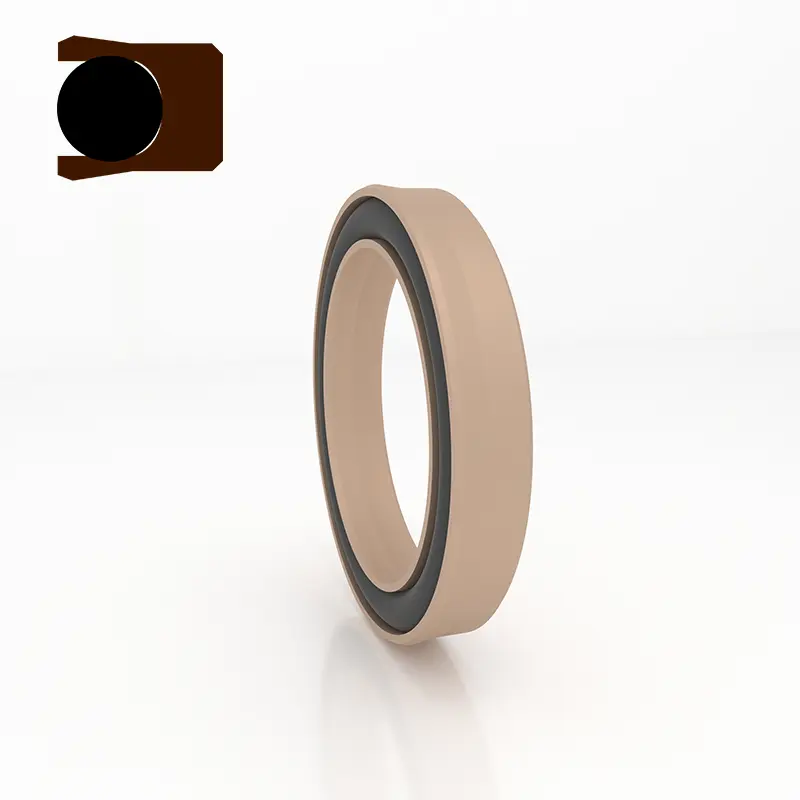

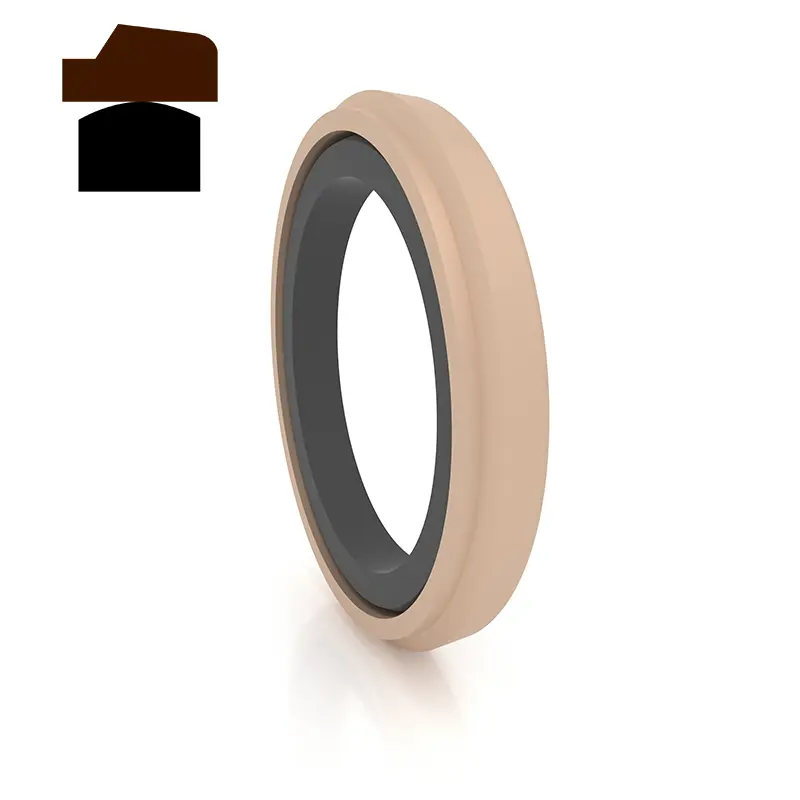

ویژگی های محصول:
1. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، اصطکاک پویا و استاتیک برابر ، بدون خزنده.
طول عمر طولانی ، می تواند برای مهر و موم های روغن کاری بدون روغن استفاده شود.
3 می توان برای آب بندی فشار زیاد ، فشار فوق العاده بالا ، آب و سایر محیط های ویسکوزیته کم استفاده کرد.
4. می تواند برای آب بندی آب و سایر رسانه های ویسکوزیته کم استفاده شود
انتخاب مواد

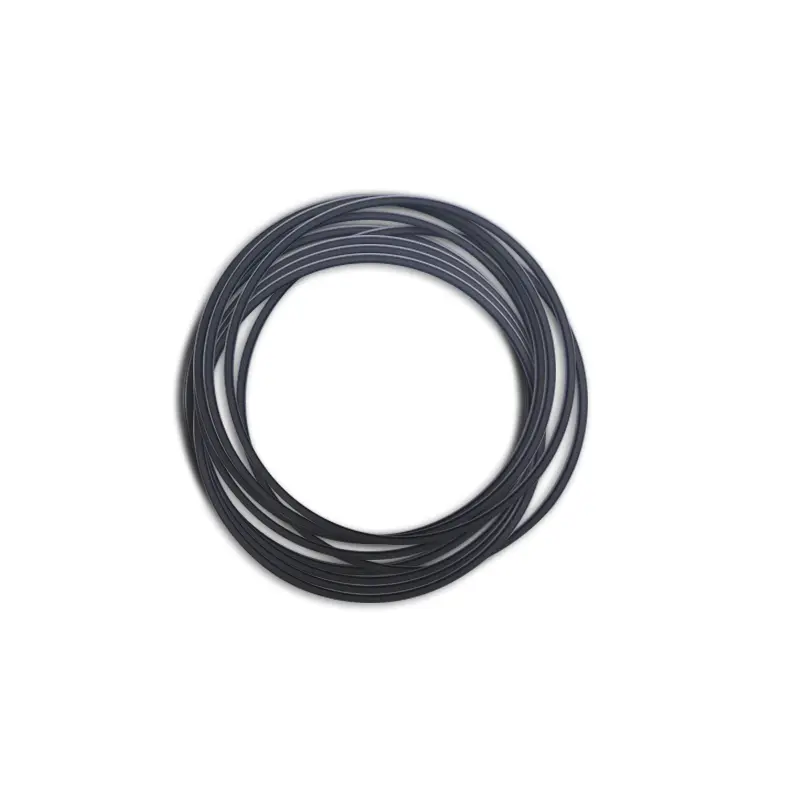

1. مواد مربوط به حلقه های O عبارتند از: R01 لاستیک نیتریل (NBR) ، Fluororubber R02 (FKM) و غیره.
2. مواد حلقه مهر و موم: مواد استاندارد PTFE3 ، سایر مواد اختیاری PTFE1 ، PTFE2 ، PTFE4 ، مواد ترموپلاستیک کامپوزیت.
| شرایط کار قابل استفاده از مهر و موم های فشار بالا برای سوراخ های پیستون (مقادیر محدودی نباید در همان زمان ظاهر شود) | |||||
| مشخصات | مدل | فشار (MPA) |
دما (℃) | سرعت (M/s) | رسانه ها |
 |
RC51/RC52 | 70 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC53/RC54 | ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC55 | ≤200 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC56/RC57 | ≤100 | 35 ~+100 (مطابق با O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC58/RC59 | ≤200 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | |||||
 |
RC60 | 260 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | |||||
 |
RC61 | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | |||||
 |
RC61-B | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | |||||
 |
RC62 | 60 ≤ | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، آب و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | |||||
 |
RC63/SPGC | ≤20 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
RC64 | ≤20 | -35 ~+100 (تطبیق O-Ring NBR) | ≤6 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) ، گاز و غیره |
| -20 ~+180 (تطبیق O-Ring FKM) | |||||
 |
خوب | ≤50 | -35 ~+110 (تطبیق O-Ring NBR) | ≤1 | روغن هیدرولیک مبتنی بر مواد معدنی ، مایع مقاوم در برابر شعله (HFA/HFB) و غیره |
مثال سفارش:
مدل سفارش RC51-80x70x7.6-PTFE3-R01
قطر مدل سیلندر X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد PTFE کد R01 O-RING کد مواد
مدل سفارش RC53-80x69.6x9.8-PTFE3 -R01
قطر مدل-سیلندر X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد R01- کد مواد-حلقه O
مدل سفارش RC55-80x69.4x10.6-PTFE3-R01
قطر مدل-سیلندر X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد R01- کد مواد-حلقه O
مدل سفارش RC56-80x70x9.2-PTFE3 -R01
قطر مدل-سیلندر X Groove Diameter X Groove Width PTFE3 اصلاح شده کد مواد R01- کد مواد-حلقه O
مدل سفارش OK-80X59X8 قطر سیلندر X Groove Diameter X Groove Width

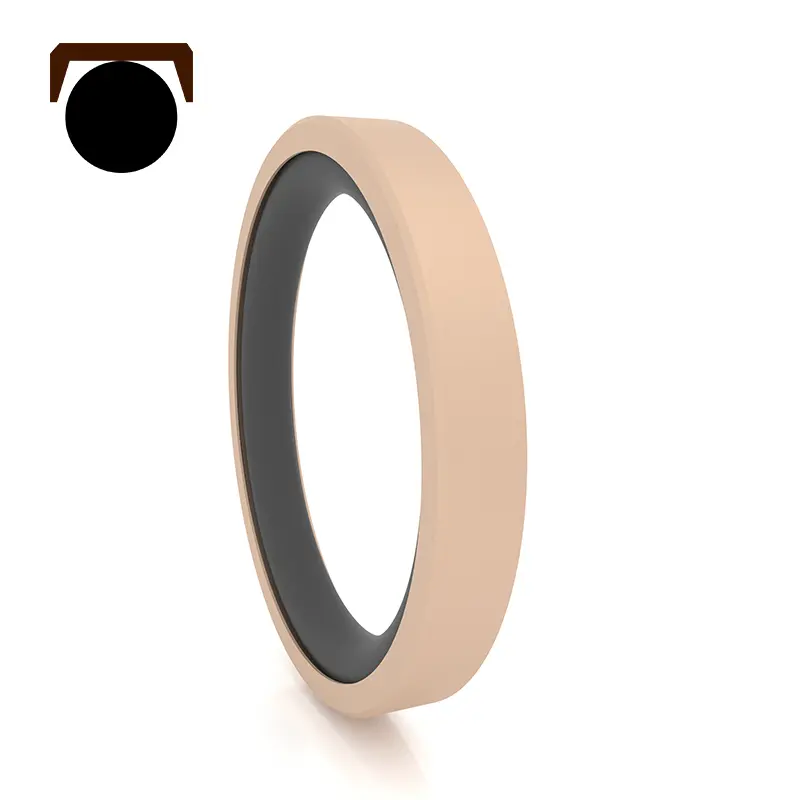

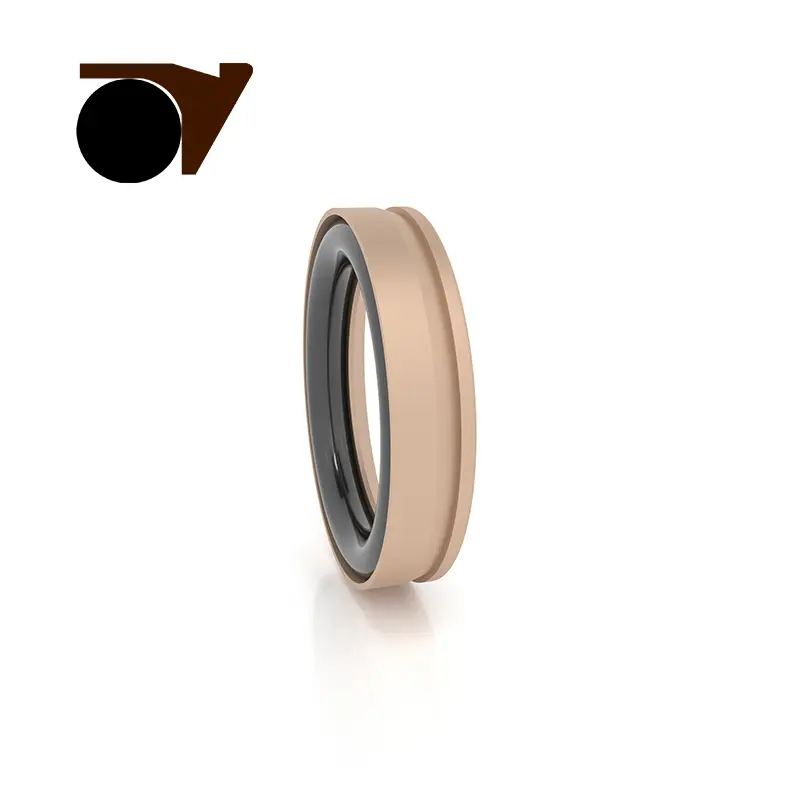

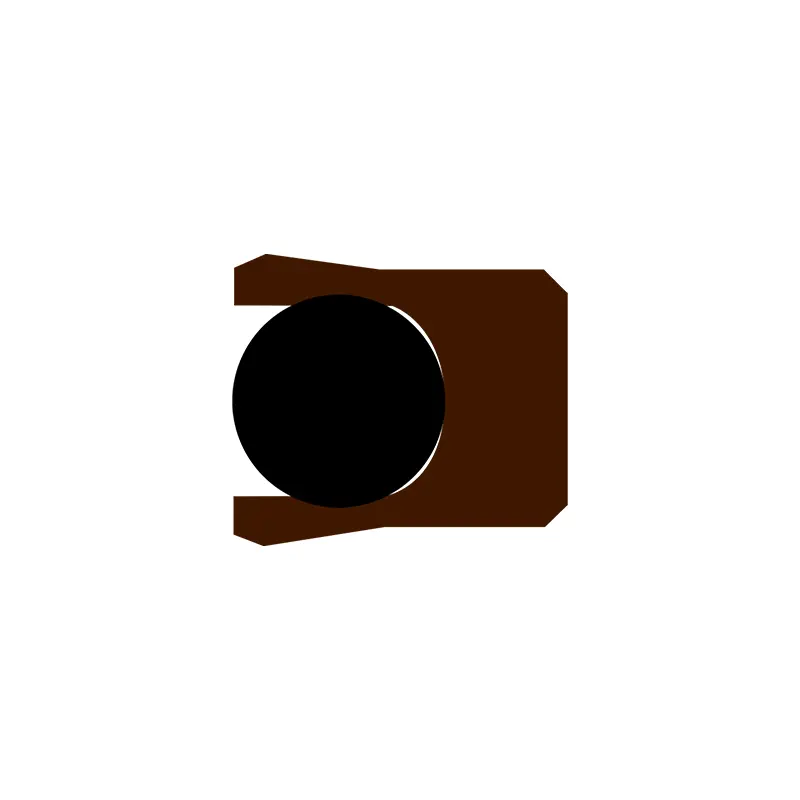

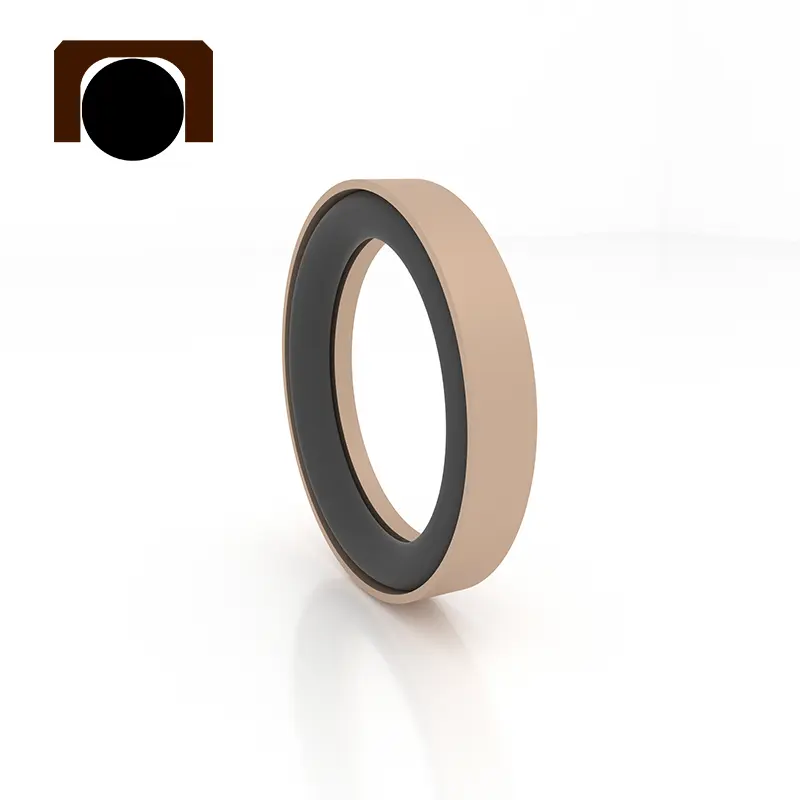

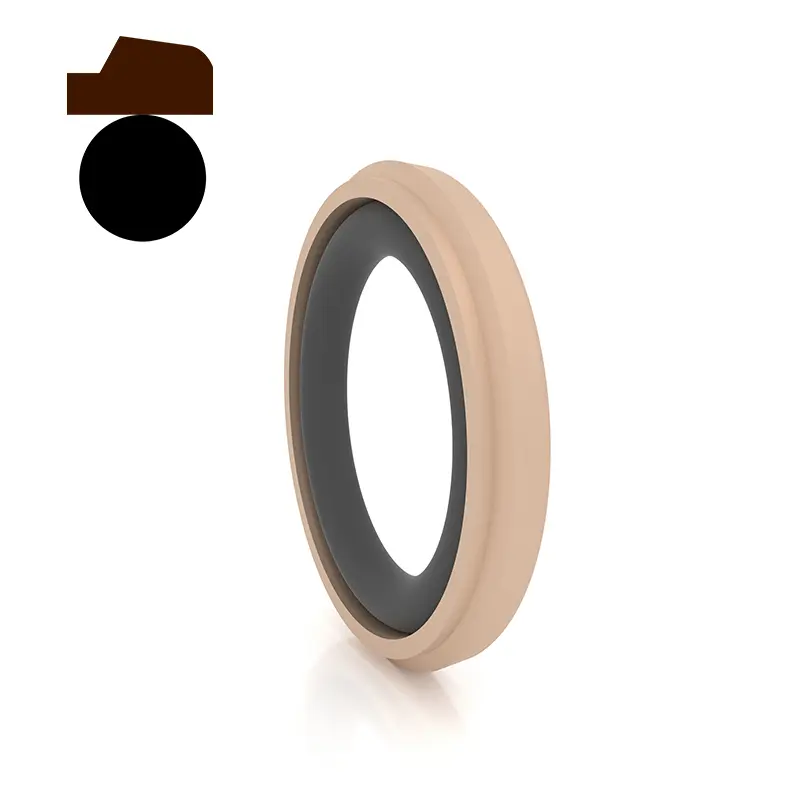

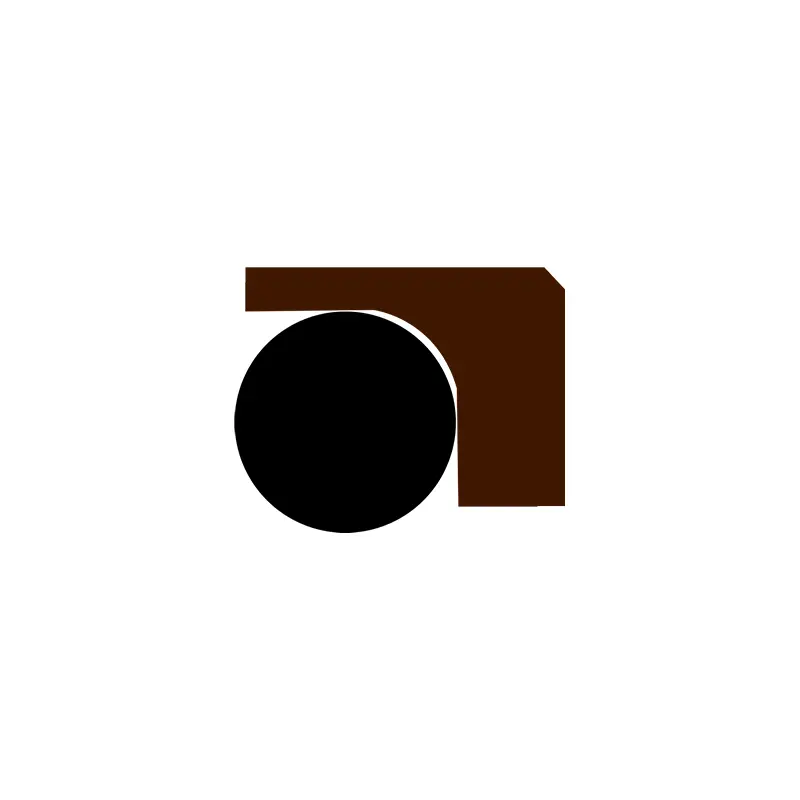

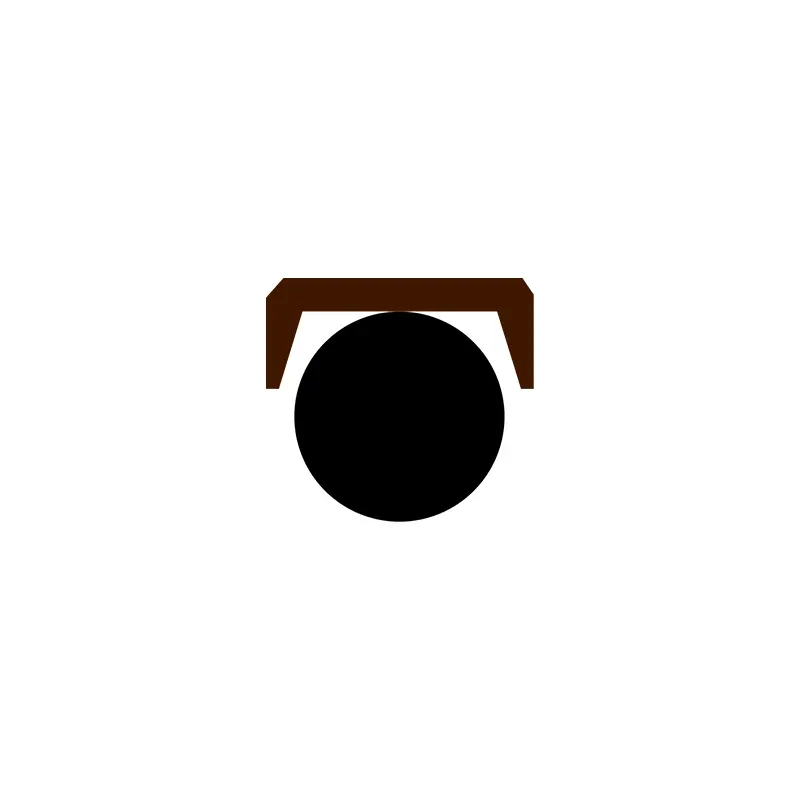

مشخصات

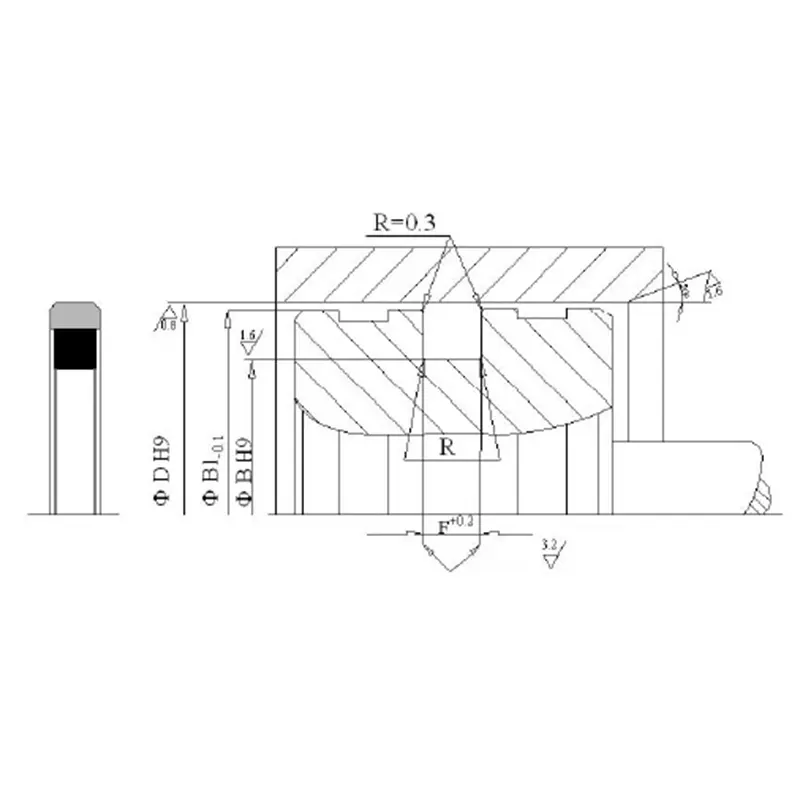

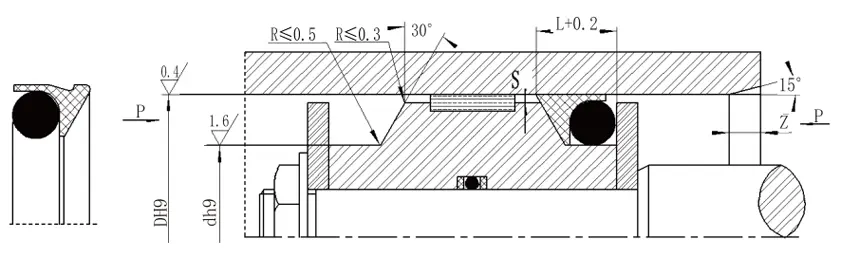

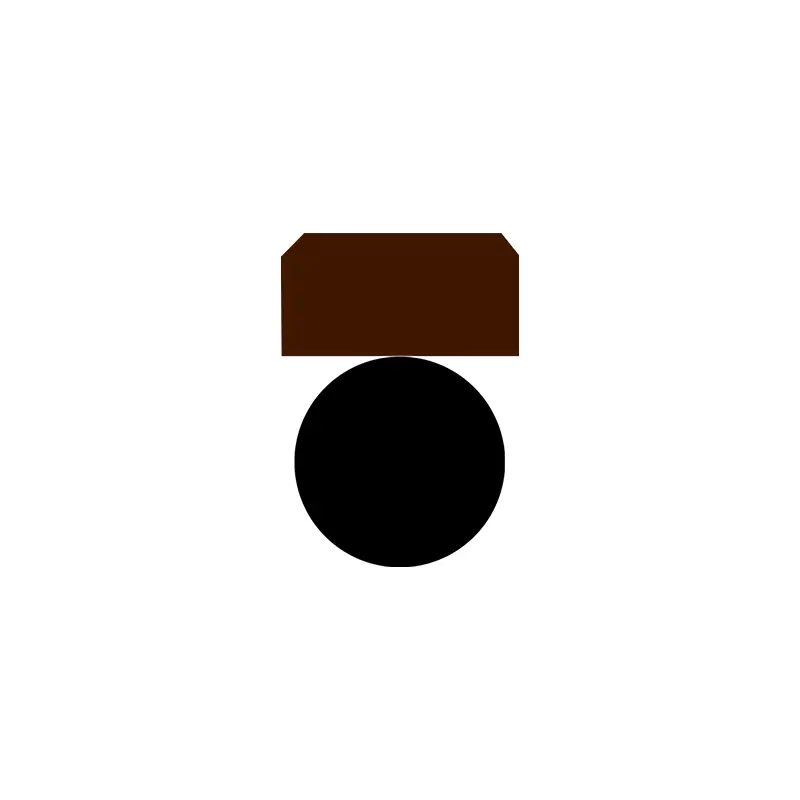

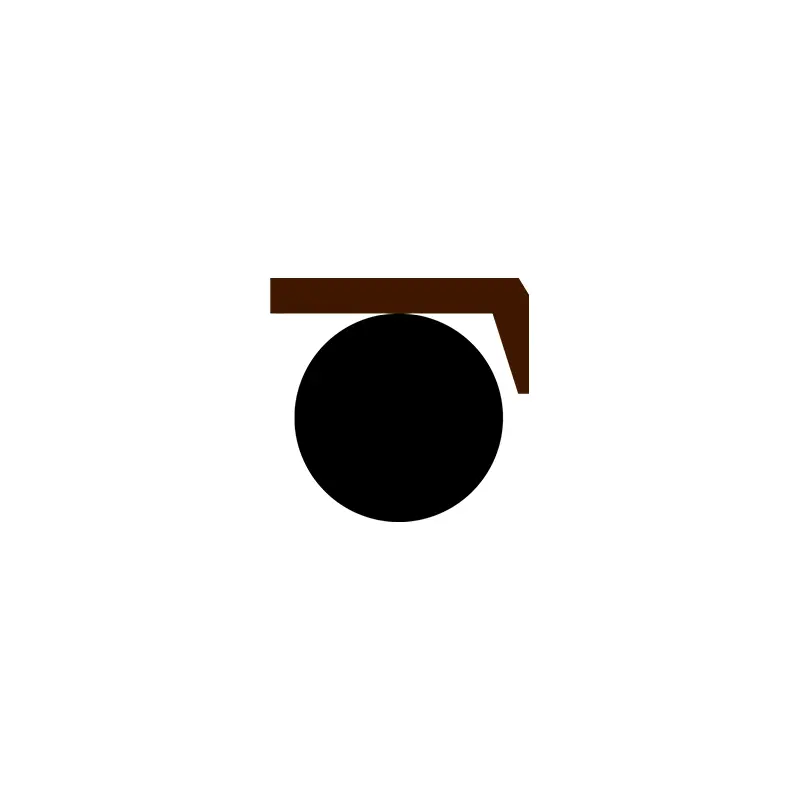

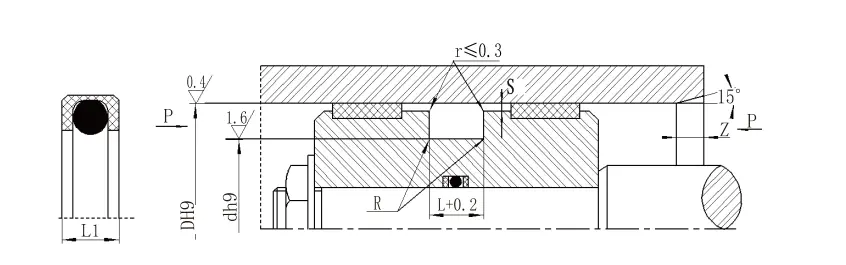

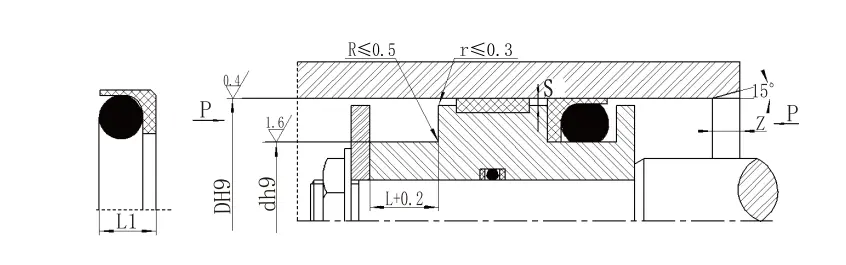

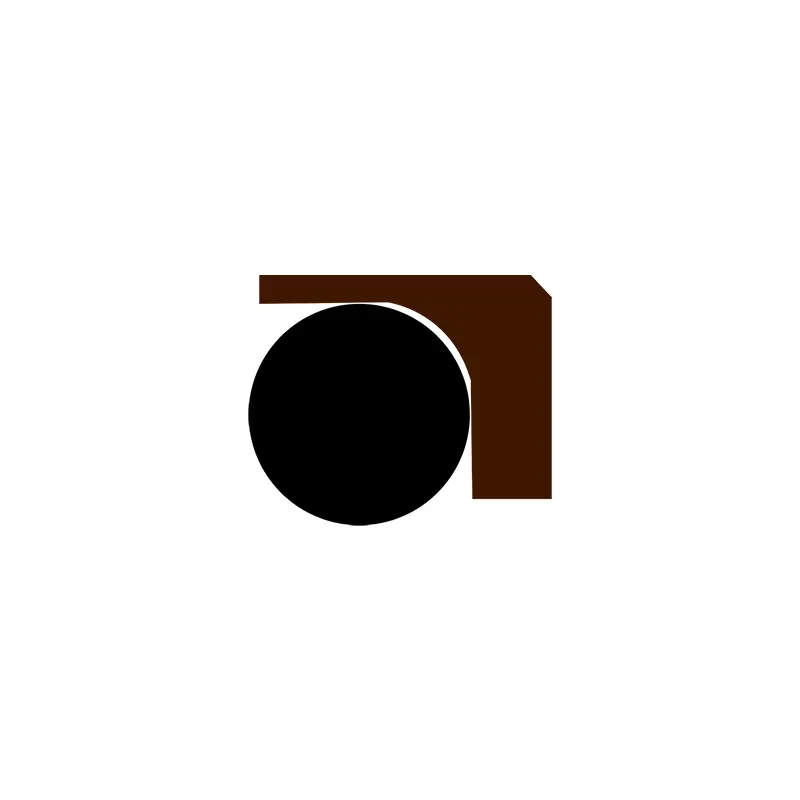

جدول پارامتر مشخصات RC51 (هر مشخصه در محدوده پارامتر در دسترس است)| نوع استاندارد Dh9 RC51 |
بار نور Dh9 RC51-q |
بار سنگین Dh9 RC51-Z |
قطر شیار D H9 |
عرض شیار L+0.2 |
ارتفاع مهر و موم L1 | ترخیص شعاعی Sحداکثر | محفظه Zحداقل |
قطر سیم حلقه d0 |
|
| <20MPa | <40mpa | ||||||||
| 8 ~ 12 | 12.9 ~ 23.9 | - | D-3.5 | 3.2 | 2.8 | 0.2 | 0.15 | 3 | 1.8 |
| 12.9 ~ 23.9 | 24 ~ 49.9 | - | D-5.3 | 4.2 | 3.8 | 0.25 | 0.15 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 12.9 ~ 23.9 | D-6.8 | 5.2 | 4.7 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 690.9 | 24 ~ 49.9 | D-10.0 | 7.6 | 7 | 0.3 | 0.2 | 7 | 5.30 |
| 122 ~ 690.9 | 691 ~ 999 | 50 ~ 121.9 | D-3.0 | 9.6 | 8.8 | 0.35 | 0.25 | 10 | 7.00 |
| 691 ~ 999 | 1000 ~ 1599 | 122 ~ 690.9 | D-5.9 | 11.6 | 10.5 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | 1600 | 691 ~ 999 | D-17.8 | 14.8 | 13.5 | 0.6 | 0.4 | 15 | 10.0 |
| 1600 | - | 1000 ~ 1599 | D-21.2 | 17.8 | 16.3 | 0.7 | 0.6 | 20 | 12.0 |
| توجه: 1. نصب در شیارهای بسته> 30 میلی متر با استفاده از سری Light Load ساده تر است. | |||||||||
| 2. لطفاً برای نصب شیار بسته با شرکت ما مشورت کنید. | |||||||||
| 3. برای فشار> 40MPa ، ناحیه ریشه مهر و موم از تحمل مناسب H8/F8 استفاده می کند. | |||||||||
| مشخصات RC52 (تطبیق O-Ring GB1235) (هر مشخصات در محدوده پارامتر در دسترس است) | ||||||
| دامنه دیافراگم D H9 |
قطر شیار D H9 |
عرض شیار L+0.2 |
ارتفاع مهر L1 |
ترخیص کالا از گمرک Sحداکثر |
محفظه Zحداقل |
قطر سیم حلقه d0 |

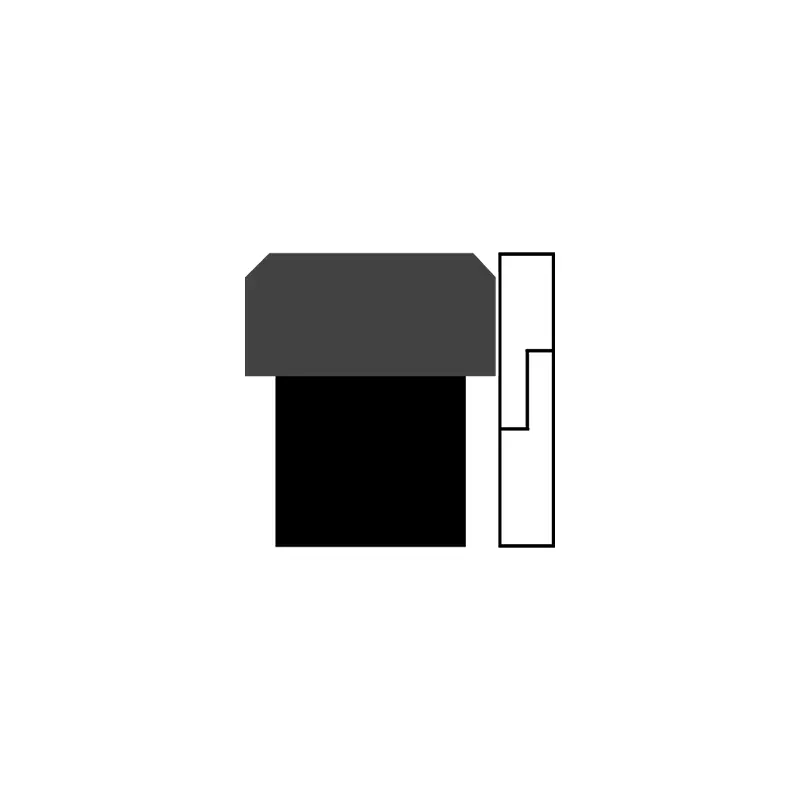

| 12 ~ 55 | D-6.8 | 5.2 | 4.7 | 0.3 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 8.2 | 7.5 | 0.4 | 7 | 5.7 |
| 170 ~ 1500 | D-5.9 | 11.6 | 10.5 | 0.4 | 12 | 8.6 |
| سفارش مثال RC52—80x69.2x8.2-PTFE3-R01 | ||||||
| قطر مدل سیلندر X Groove Diameter X Groove Width PTFE3- کد مواد PTFE اصلاح شده R01- کد مواد-حلقه O | ||||||
| مشخصات RC53 (هرگونه مشخصات در محدوده پارامتر در دسترس است) | ||||||
| دامنه دیافراگم D H9 |
قطر شیار D H9 |
عرض شیار L+0.2 |
ترخیص کالا از گمرک شعاعی | محفظه Zحداقل |
قطر سیم حلقه dO |
|

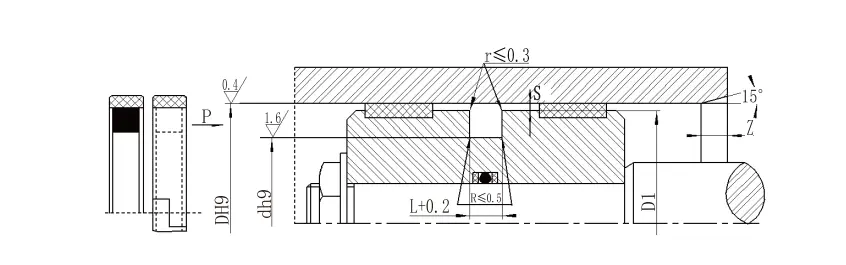

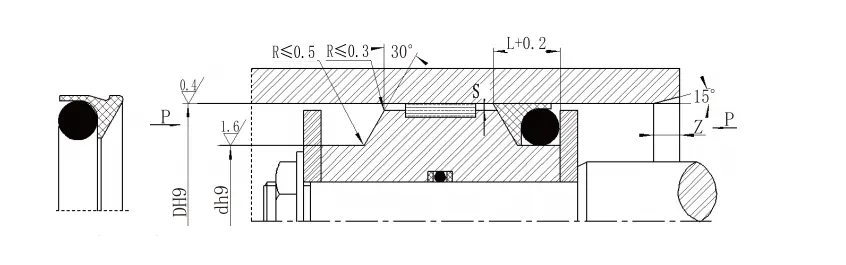

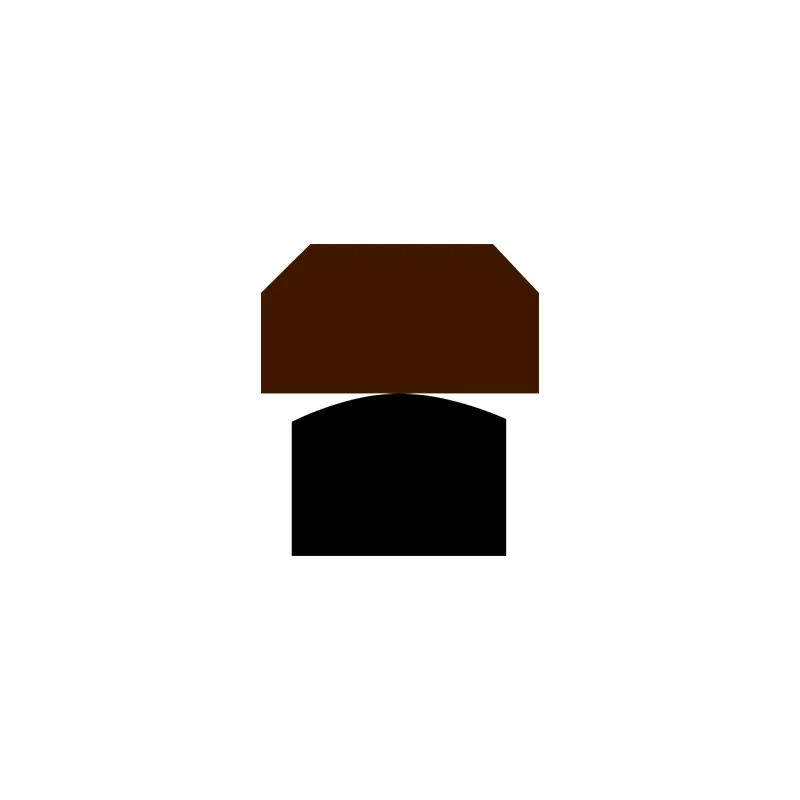

| <40mpa | <60mpa | |||||
| 13 ~ 24 | D-5.4 | 5.2 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 49 | D-7.2 | 6.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.4 | 9.8 | 0.3 | 0.2 | 7 | 5.30 |
| 1500 ~ 122 | D-3.6 | 12.8 | 0.35 | 0.25 | 10 | 7.00 |
| مشخصات RC54 (تطبیق O-Ring GB1235) (هرگونه مشخصات در محدوده پارامتر در دسترس است) | ||||||
| دامنه دیافراگم D H9 | قطر شیار D H9 | عرض شیار سعادت+0.2 | ترخیص کالا از گمرک شعاعی | محفظه Zحداقل | قطر سیم حلقه دO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.0 | 6.6 | 0.25 | 0.2 | 5 | 3.5 |
| 50 ~ 169 | D-11.0 | 10.5 | 0.3 | 0.2 | 7 | 5.7 |
| 170 ~ 1500 | D-16.6 | 15.5 | 0.5 | 0.3 | 12 | 8.6 |
| توجه: برای فشار> 60MPa ، منطقه ریشه مهر و موم از تحمل مناسب H8/F8 و مهر و موم فشار فوق العاده بالا Smax <0.05 استفاده می کند. | ||||||
| دامنه دیافراگم D H9 | قطر شیار D H9 | عرض شیار سعادت+0.2 | ترخیص کالا از گمرک شعاعی | محفظه Zحداقل | قطر سیم حلقه دO | |
| <40mpa | <60mpa | |||||
| 12 ~ 49 | D-7.2 | 8.6 | 0.25 | 0.2 | 5 | 3.55 |
| 50 ~ 121 | D-10.6 | 10.6 | 0.3 | 0.2 | 7 | 5.3 |
| 1500 ~ 122 | D-14 | 13.8 | 0.5 | 0.3 | 8 | 7 |
| توجه: برای فشار> 60MPa ، منطقه ریشه مهر و موم از تحمل مناسب H8/F8 و مهر و موم فشار فوق العاده بالا Smax <0.05 استفاده می کند. | ||||||
| مشخصات RC56 (هرگونه مشخصات در محدوده پارامتر در دسترس است) | ||||||||||
| نوع استاندارد Dh9 RC56 |
بار نور Dh9 RC56-Q |
بار سنگین Dh9 RC56-Z |
قطر شیار D H9 |
عرض شیار L+0.2 |
ارتفاع مهر و موم L1 | گوشه های گرد rحداکثر |
ترخیص شعاعی Sحداکثر | محفظه Zحداقل |
قطر سیم حلقه O DO | |
| <20MPa | <40mpa | |||||||||
| 8 ~ 12.9 | 23.9 ~ 13 | - | D-3.8 | 4 | 3.6 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 23.9 ~ 13 | 24 ~ 49.9 | 8 ~ 12.9 | D-5.2 | 4.7 | 4.3 | 0.4 | 0.25 | 0.2 | 4 | 2.65 |
| 24 ~ 49.9 | 50 ~ 121.9 | 23.9 ~ 13 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.3 | 0.2 | 5 | 3.55 |
| 50 ~ 121.9 | 122 ~ 629 | 24 ~ 49.9 | D-10.0 | 9.2 | 8.5 | 0.5 | 0.35 | 0.25 | 7 | 5.3 |
| 122 ~ 629 | 630 ~ 999 | 50 ~ 121.9 | D-3.0 | 12.3 | 10.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 630 ~ 999 | 1000 ~ 1599 | 122 ~ 629 | D-16 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| 1000 ~ 1599 | 1600 | 630 ~ 999 | D-18.5 | 16 | 14.5 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| 1600 | - | 1000 ~ 1599 | D-22 | 19 | 17 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
| توجه: 1. برای فشارها> 60MPA ، منطقه ریشه مهر و موم از تحمل تطبیق H8/F8 و مهر و موم فشار فوق العاده بالا Smax <0.05 استفاده می کند. 2. برای قطر سیلندر> 30 میلی متر ، می توان آن را در شیارهای بسته نصب کرد. لطفا با شرکت ما مشورت کنید. | ||||||||||
| مشخصات RC57 (تطبیق O-Ring GB1235) (هرگونه مشخصات در محدوده پارامتر در دسترس است) | ||||||||
| دامنه دیافراگم D H9 | قطر شیار D H9 | عرض شیار سعادت+0.2 | ارتفاع مهر L1 | گوشه های گرد rحداکثر | ترخیص شعاعی Sحداکثر | محفظه Zحداقل | قطر سیم حلقه دO | |
| <20MPa | <40mpa | |||||||
| 27 ~ 8 | D-4.6 | 4.5 | 4 | 0.4 | 0.25 | 0.15 | 4 | 2.4 |
| 28 ~ 55 | D-6.8 | 6.2 | 5.6 | 0.4 | 0.25 | 0.2 | 5 | 3.5 |
| 56 ~ 169 | D-10.8 | 9.8 | 8.9 | 0.5 | 0.3 | 0.2 | 8 | 5.7 |
| 170 ~ 1500 | D-16.0 | 13.6 | 12 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
| سفارش مثال RC57—80x69.2x9.8-PTFE3-R01 | ||||||||
| قطر مدل-سیلندر X Groove Diameter X Groove Width Ptfe3 ، R01 کد مواد | ||||||||
