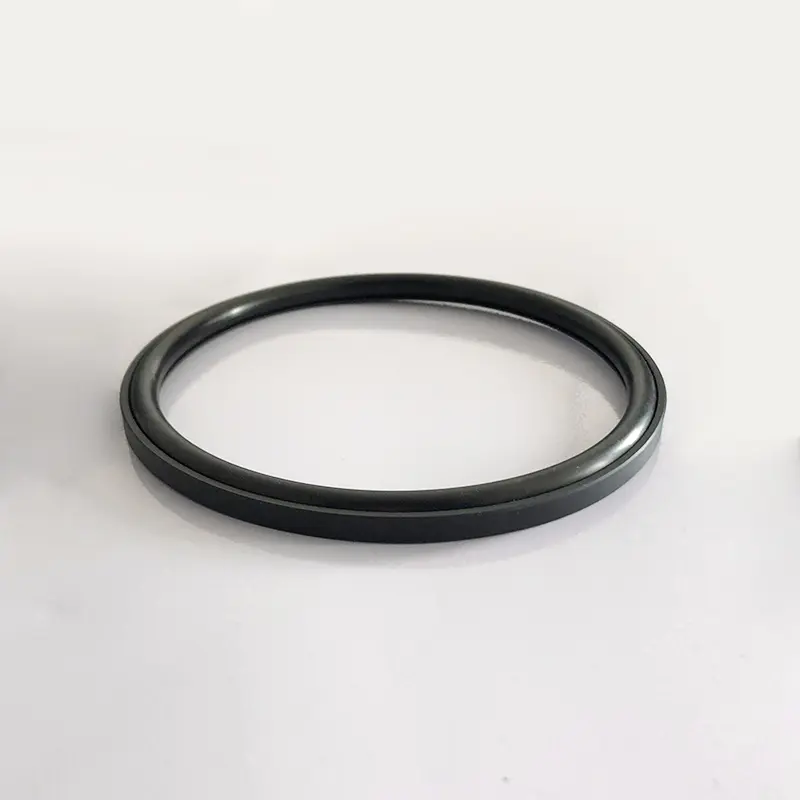

مهر و موم های Ruichen ما مهر و موم های فلنج فشار بالا را برای ارائه عملکرد بهتر محصول ، طراحی نوآورانه اتخاذ می کنند. هسته ترکیبی از حلقه مهر و موم شده به شکل PTFE پر یا اصلاح شده و حلقه O شکل O شکل (لاستیکی) است که برای محوری (پایان) ، فلنج یک طرفه استاتیک (فشار) و مهر و موم آب مناسب است.
مهر و موم های فلنج انتهای فشار بالا دارای مزایای قابل توجهی ، عمر طولانی ، کاهش هزینه های نگهداری ، آب بندی عالی برای جلوگیری از نشت رسانه ها ، فشار بالا و مقاومت در برابر فشار فوق العاده بالا برای تحقق شرایط کار شدید و ساختار نفیس برای نصب آسان است.

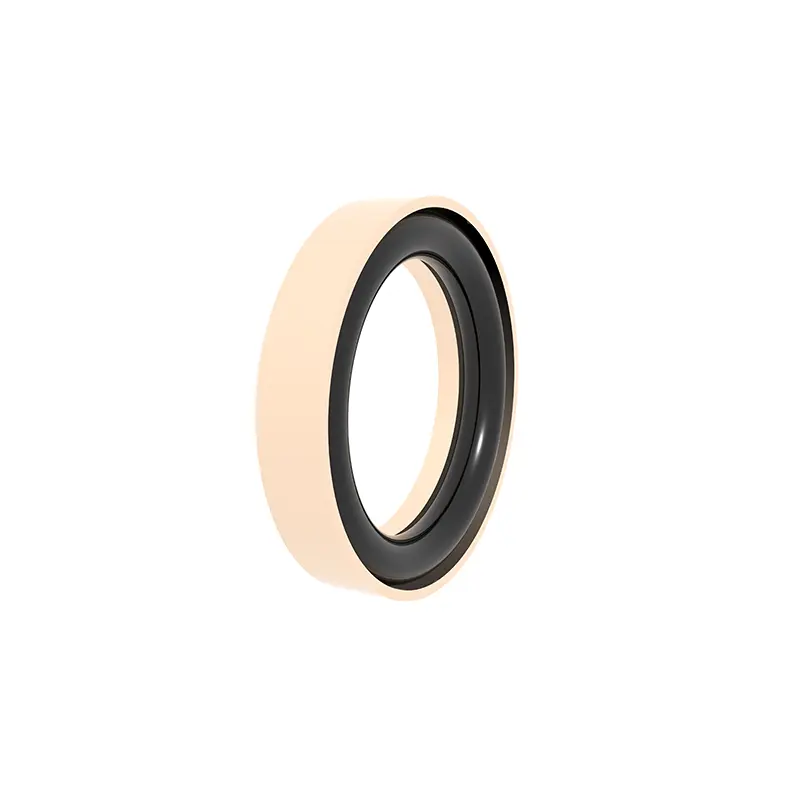

با توجه به شرایط مختلف کار ، ما مدل های تقسیم شده ای را برای شما انتخاب کرده ایم: سری RC2871 (حلقه آب بندی زاویه ای راست و حلقه لاستیکی O شکل) برای مقابله با سناریوهای مختلف فشار به انواع A و B تقسیم می شود. سری RC2872 (حلقه مهر و موم C شکل و حلقه لاستیکی O شکل) برای آب بندی فشار استاتیک مناسب است. RC2873 (حلقه آب بندی زاویه ای تقویت شده و حلقه لاستیکی O شکل) در آب بندی استاتیک فشار فوق العاده بالا تخصص دارد. RC2874 (حلقه مهر و موم Y شکل و حلقه لاستیکی O شکل) پایداری آب بندی فشار فوق العاده بالا را تضمین می کند. سری RC2875 (حلقه مهر و موم پا و حلقه لاستیکی O شکل) برای پاسخگویی به نیازهای مختلف آب بندی استاتیک به انواع A و B تقسیم می شود.
برخی از ترکیبات ویژه پر از نکات برجسته هستند ، مانند حلقه مهر و موم اصلاح شده پا با حلقه O ، که از ساختار قبل از فشرده سازی و فلنج برای دستیابی به آب بندی بهتر در فشارهای بالاتر استفاده می کند و در برابر فشارهای بالا و فوق العاده بالا مقاومت می کند. همین مسئله در مورد ترکیب حلقه های آب بندی زاویه ای به شکل C شکل و تقویت شده و حلقه های O نیز صادق است و یک راه حل قابل اعتماد برای مشکل آب بندی انتهای فشار بالا (فلنج) از همه جهات فراهم می کند.
ویژگی ها و برنامه های کاربردی محصول:

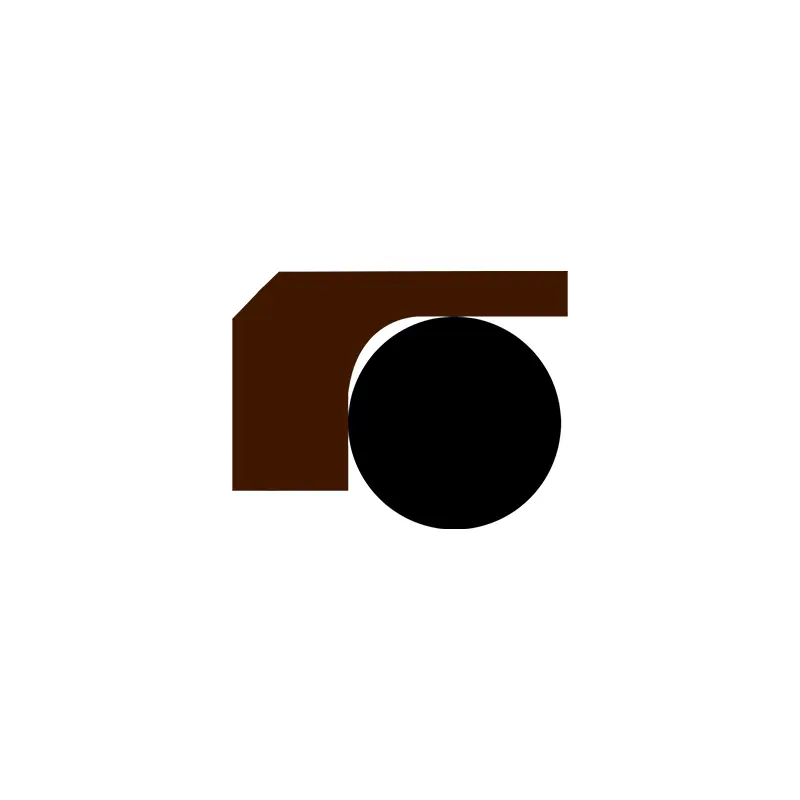

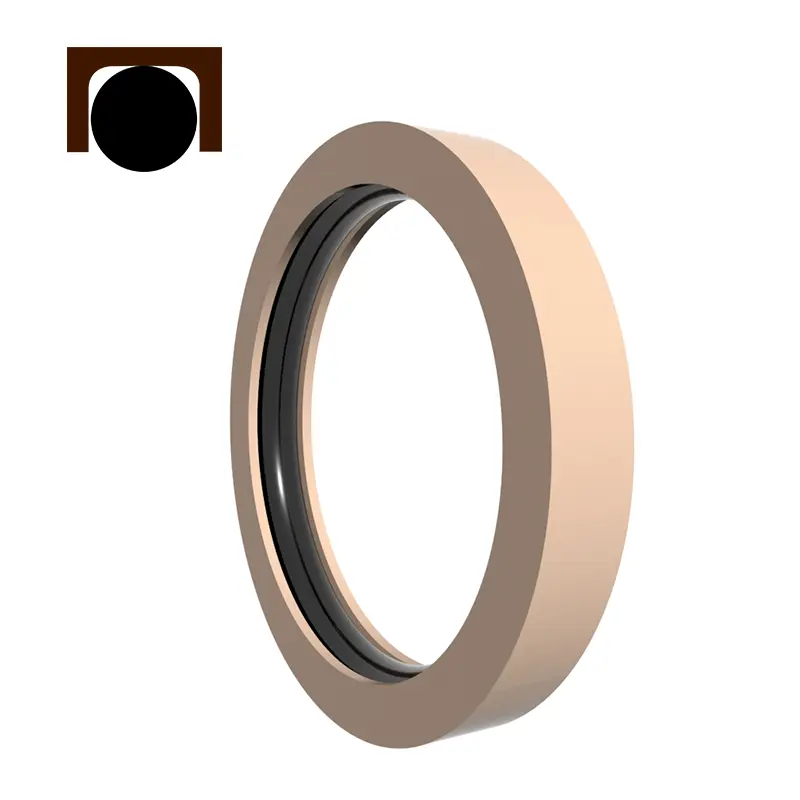

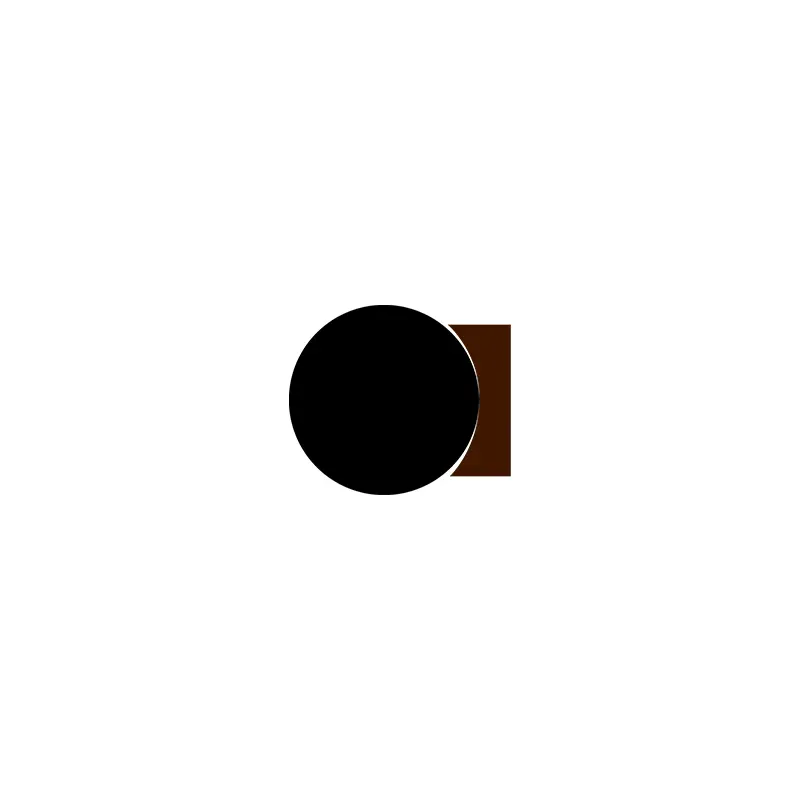

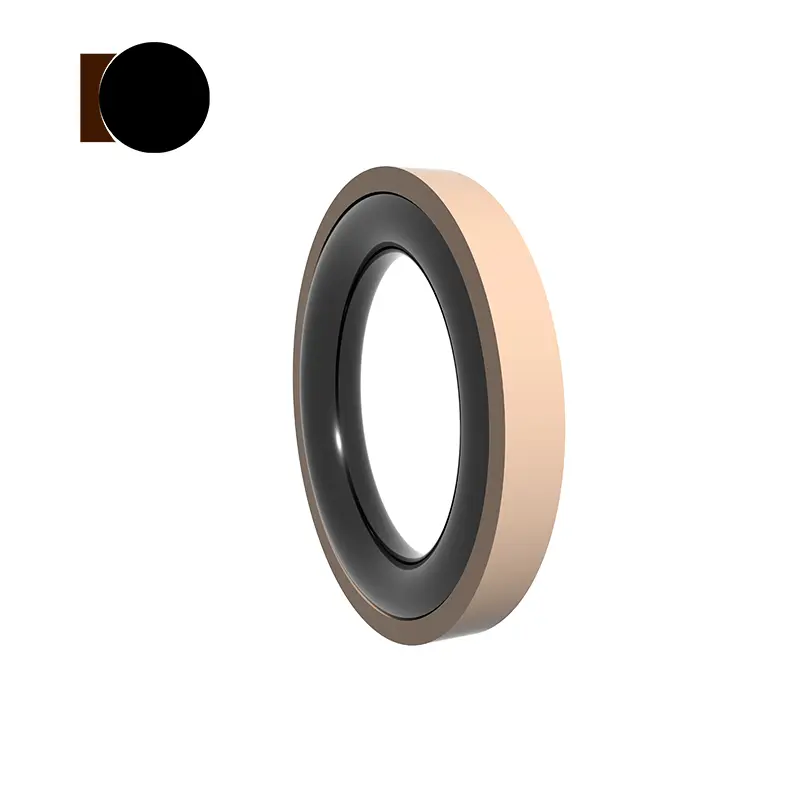

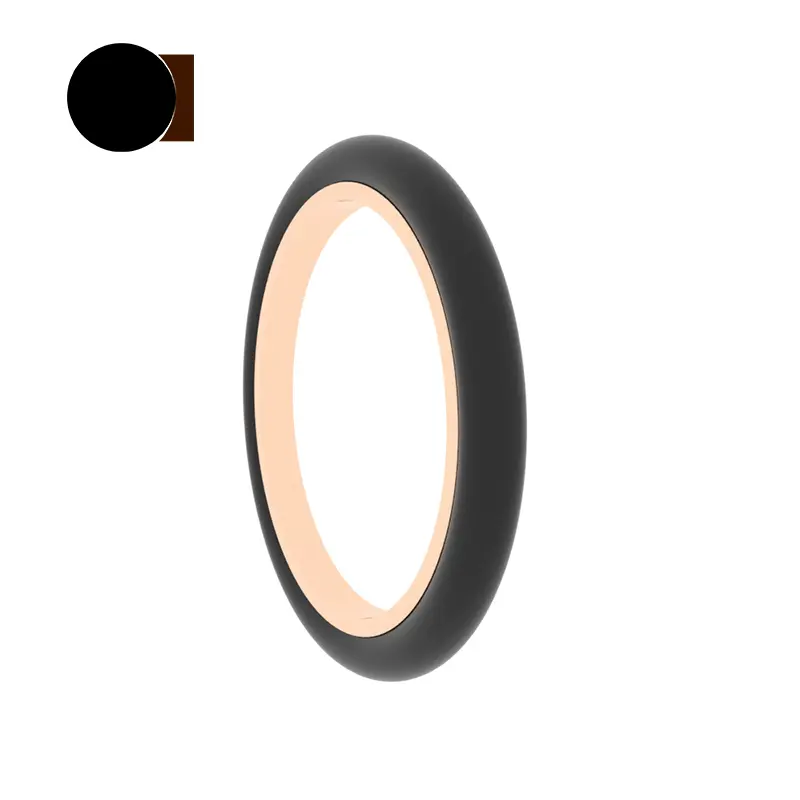

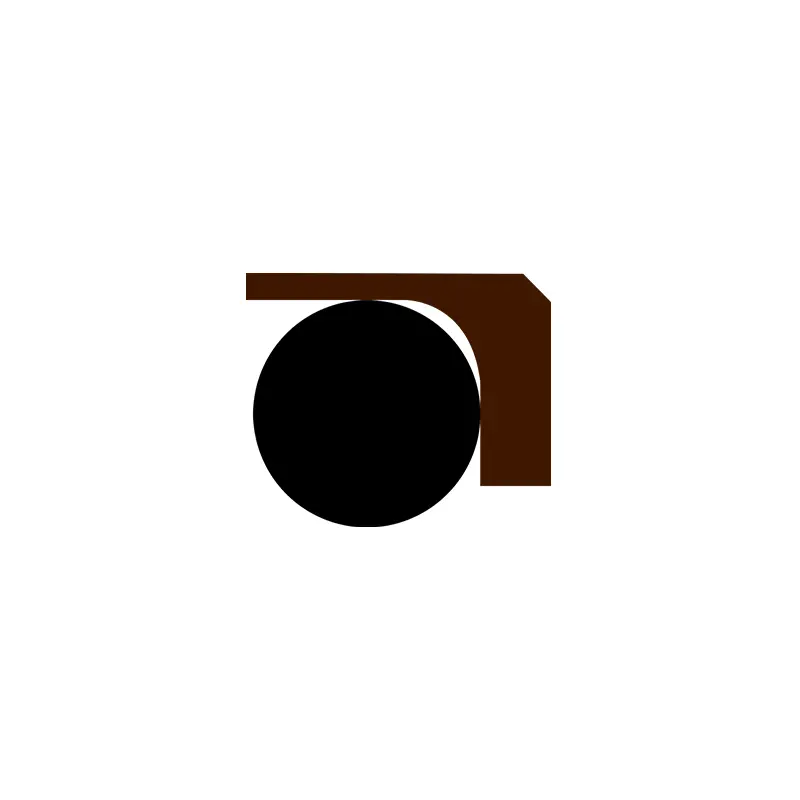

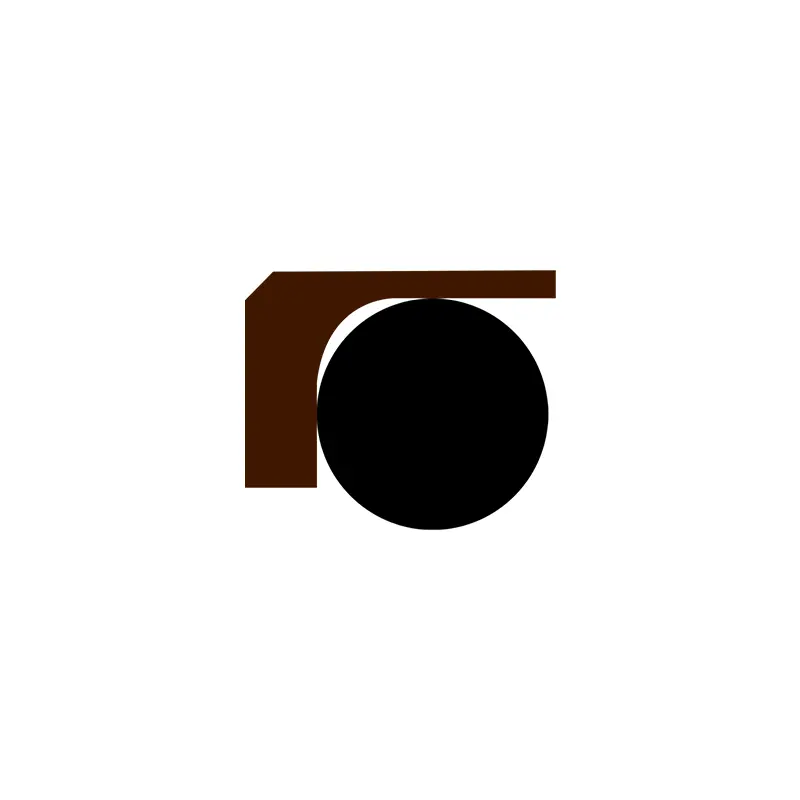

این مهر و موم از یک حلقه آب بندی با زاویه راست ساخته شده از PTFE و یک حلقه O تشکیل شده است. حلقه O برای تولید نیروی بستن برای دستیابی به آب بندی از قبل فشرده شده است. نیروی بستن مهر و موم تحت فشار افزایش می یابد ، یعنی فشار بیشتر ، آب بندی بهتر می شود. از آنجا که حلقه لغزش یک ساختار دنده جانبی را اتخاذ می کند ، حلقه O فشرده نمی شود و می تواند در برابر فشار زیاد مقاومت کند.

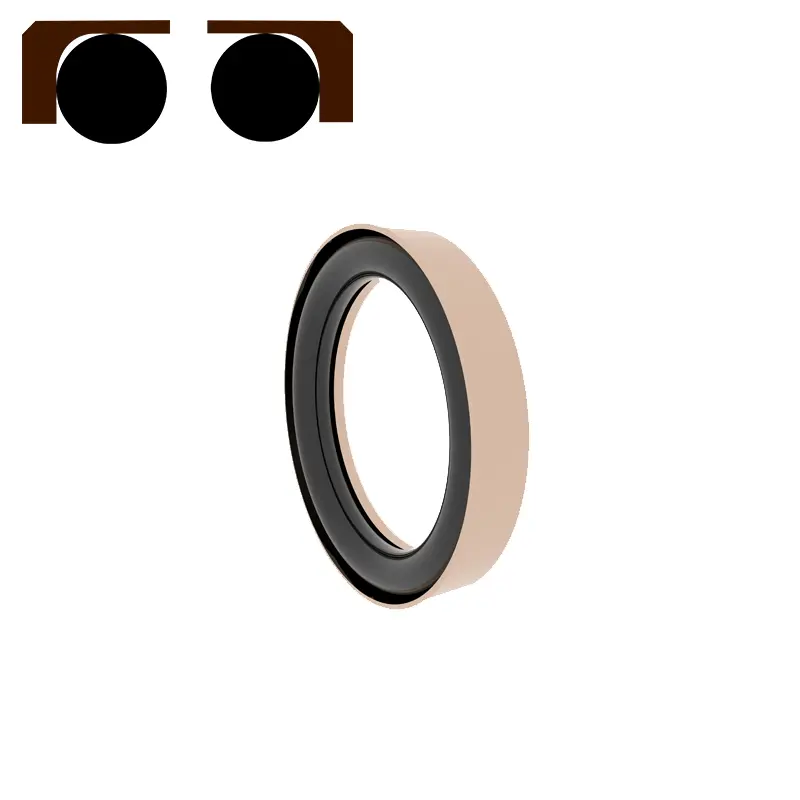

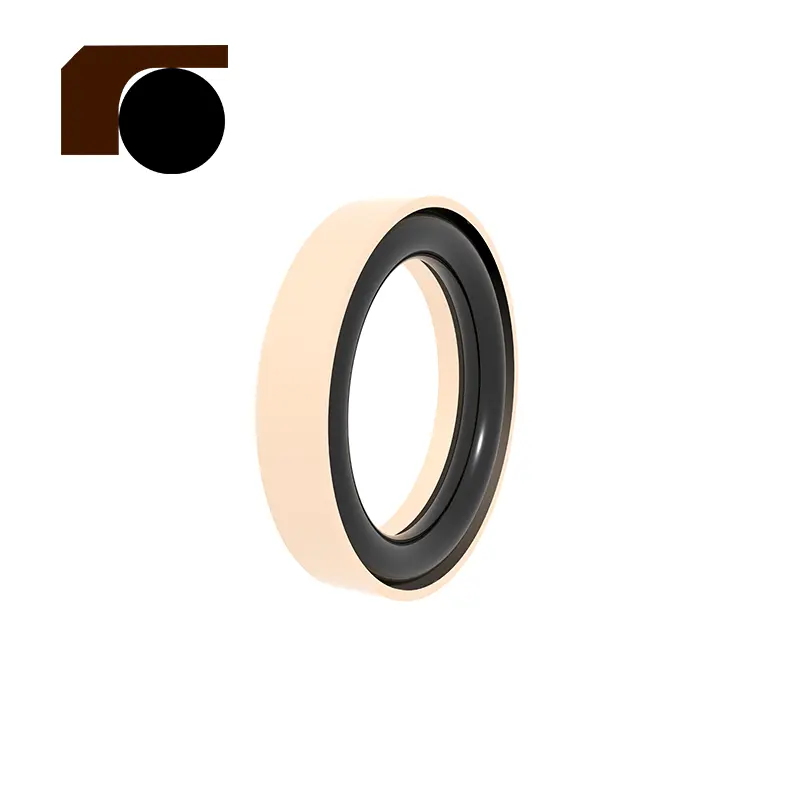

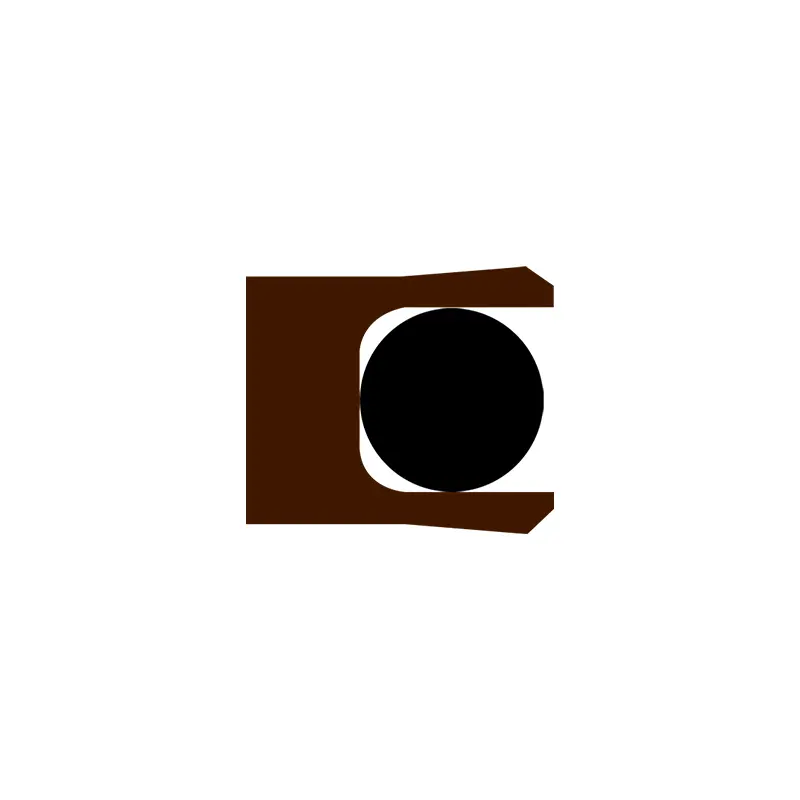

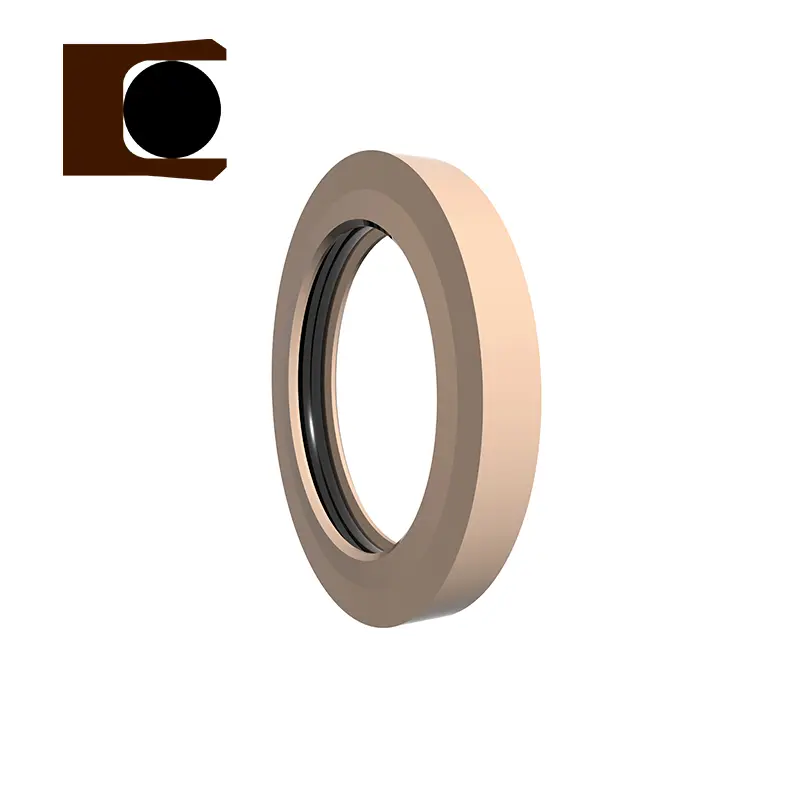

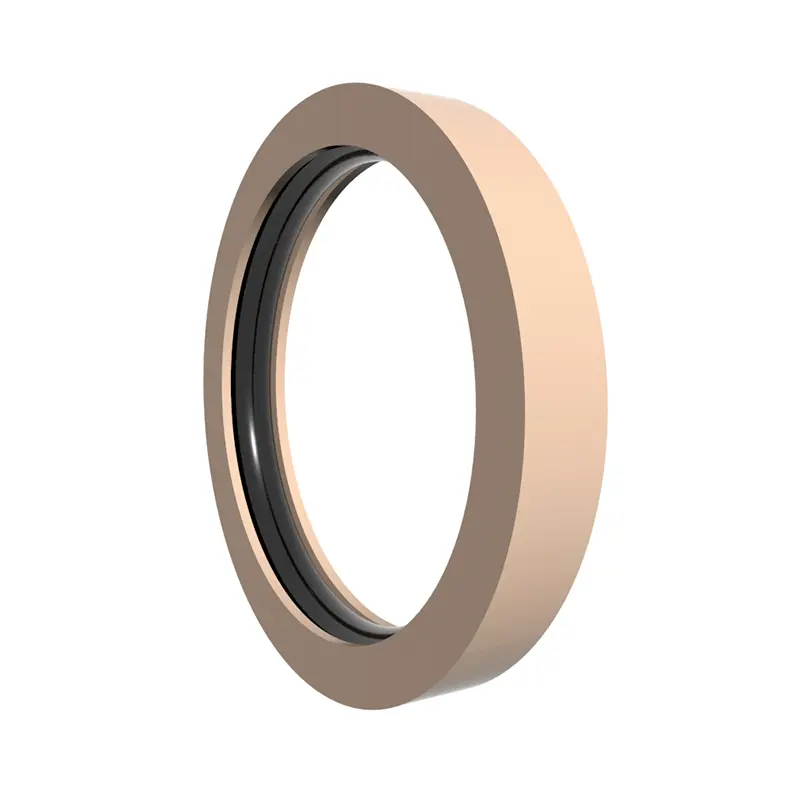

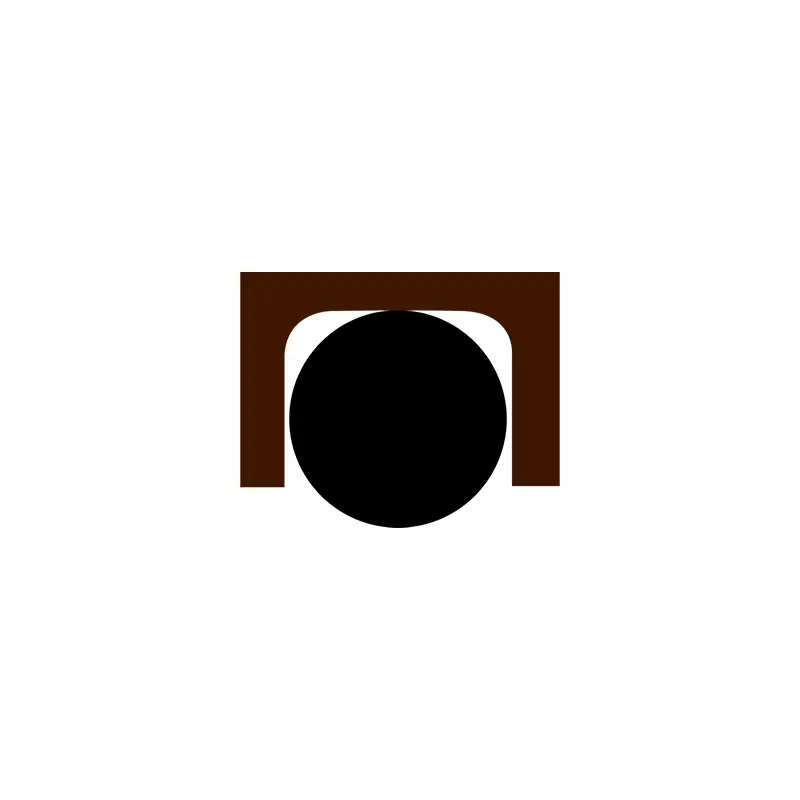

این مهر و موم از یک حلقه آب بندی به شکل PTFE C و یک حلقه O تشکیل شده است. حلقه O برای تولید نیروی بستن برای دستیابی به آب بندی از قبل فشرده شده است. نیروی بستن مهر و موم تحت فشار افزایش می یابد ، یعنی فشار بیشتر ، آب بندی بهتر می شود. از آنجا که حلقه لغزش یک ساختار دنده دو طرفه را اتخاذ می کند ، حلقه O فشرده نمی شود و می تواند در برابر فشار زیاد مقاومت کند.
RC2873
RC2874

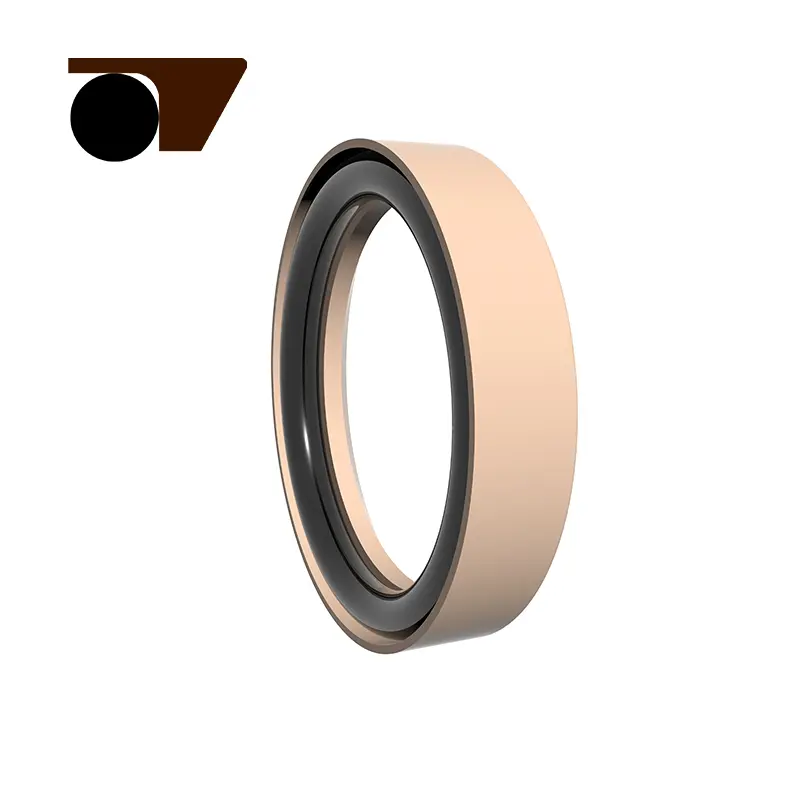

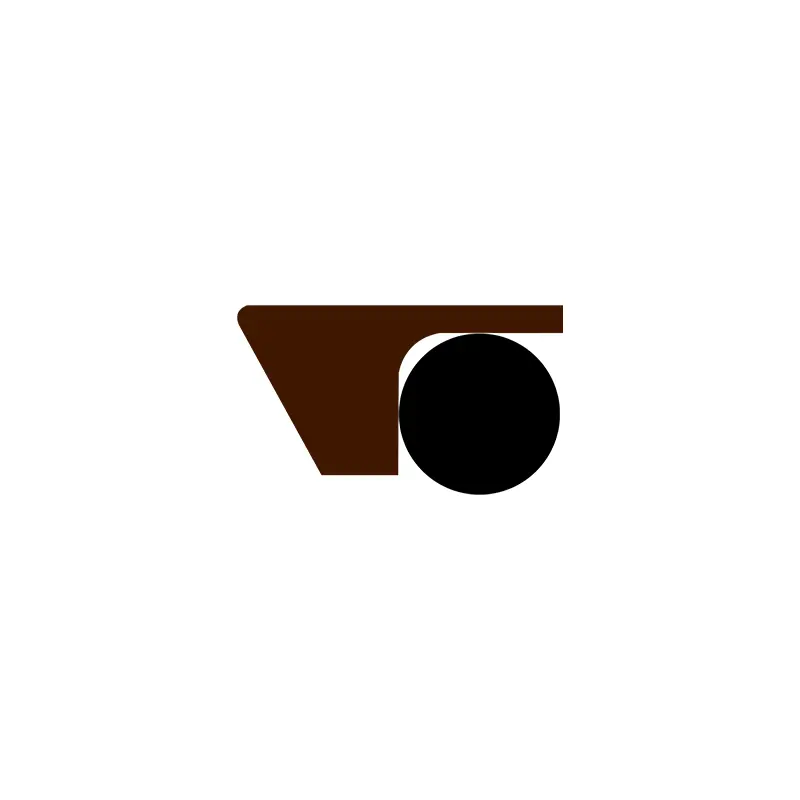

این مهر و موم از یک حلقه آب بندی پا شکل ساخته شده از مواد PTFE اصلاح شده و یک حلقه O تشکیل شده است. حلقه O برای تولید نیروی بستن برای دستیابی به آب بندی از قبل فشرده شده است. نیروی بستن مهر و موم تحت فشار افزایش می یابد ، یعنی فشار بیشتر ، آب بندی بهتر می شود. از آنجا که حلقه لغزش یک ساختار دنده ای به شکل پا را به تصویب می رساند ، حلقه O فشرده نمی شود و می تواند در برابر فشار زیاد و فوق العاده بالا مقاومت کند.
مشخصات:

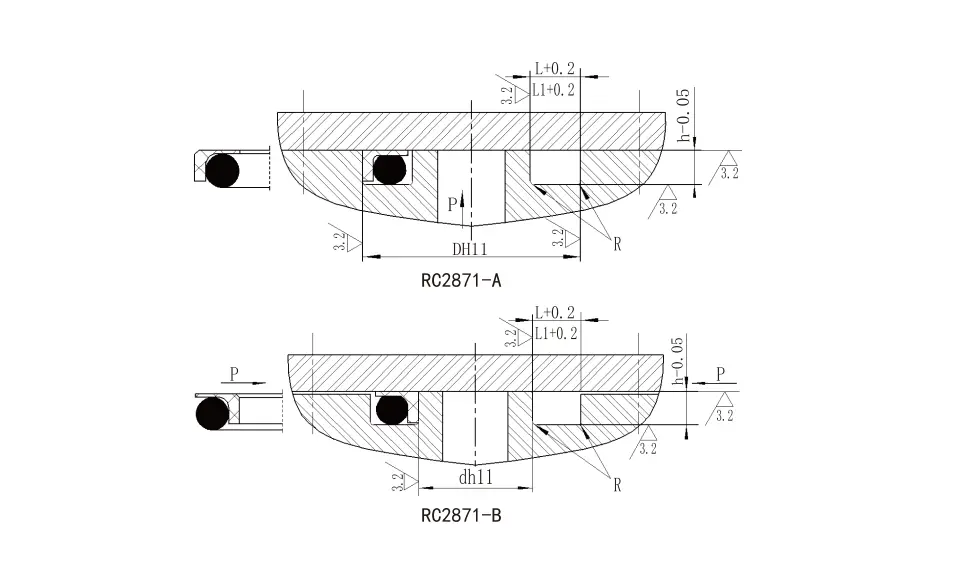

| RC2871-A مشخصات نوع فشار داخلی (کلیه مشخصات موجود در محدوده پارامتر موجود است) | |||||
| دامنه قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار
L1+0.2 فشار> 80MPa |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 30 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 499 ~ 128 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |
| مشخصات نوع فشار خارجی RC2871-B (کلیه مشخصات موجود در محدوده پارامتر موجود است) | |||||
| دامنه قطر بیرونی DH11 | عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1+0.2 فشار> 80MPa |
گوشه های گرد rmax | قطر سیم حلقه dO |
| 5 ~ 30 | 2.35 | 4.5 | 6.8 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 5.6 | 8.0 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 7.6 | 11.0 | 0.5 | 5.30 |
| 499 ~ 128 | 6.25 | 10.2 | 12.6 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 12.5 | 15.0 | 0.7 | 8.60 |

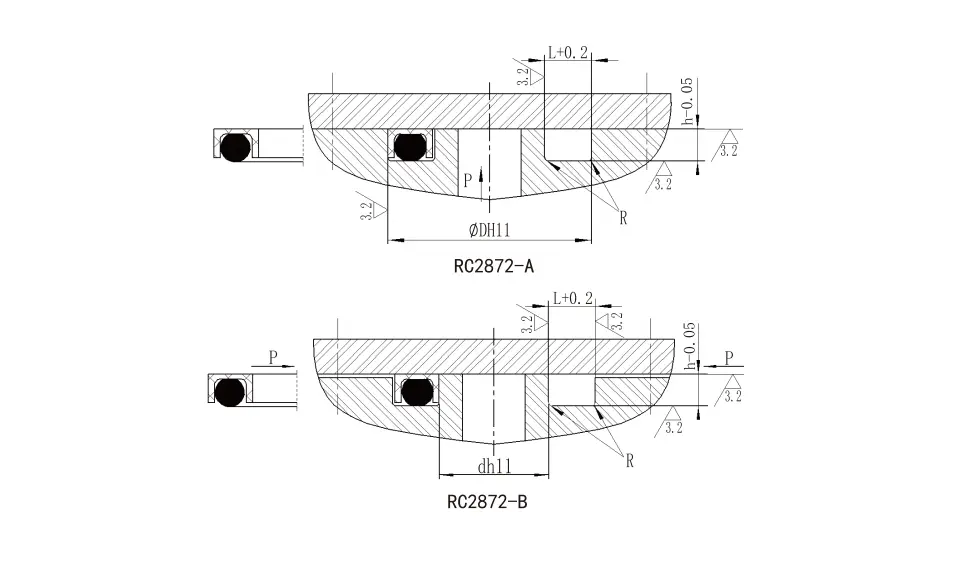

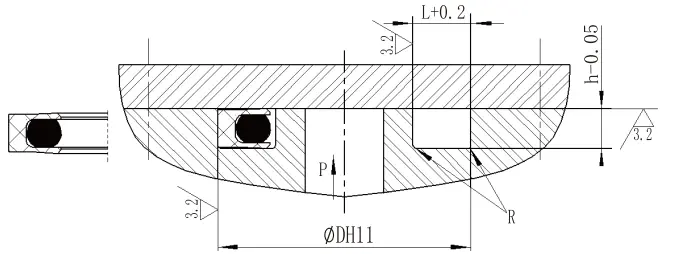

| RC2872-A مشخصات نوع فشار داخلی (کلیه مشخصات موجود در محدوده پارامتر موجود است) | ||||
| دامنه قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 30 ~ 15 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 499 ~ 128 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 13.6 | 0.7 | 8.60 |
| مشخصات نوع فشار خارجی RC2872-B (کلیه مشخصات موجود در محدوده پارامتر موجود است) | ||||
| دامنه قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
گوشه های گرد R |
قطر سیم حلقه dO |
| 5 ~ 30 | 2.35 | 5.5 | 0.4 | 2.65 |
| 31 ~ 50 | 3.10 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.65 | 9.6 | 0.5 | 5.30 |
| 499 ~ 128 | 6.25 | 11.7 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.50 | 13.6 | 0.7 | 8.60 |
| دامنه قطر بیرونی IE11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 28 ~ 15 | 2.80 | 5.5 | 0.4 | 2.65 |
| 29 ~ 54 | 3.55 | 6.6 | 0.4 | 3.55 |
| 55 ~ 128 | 5.30 | 9.1 | 0.5 | 5.30 |
| 129 ~ 499 | 7.20 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 8.50 | 13.8 | 0.7 | 8.60 |
| دامنه قطر بیرونی IE11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 15 ~ 26 | 3.4 | 5.5 | 0.4 | 2.65 |
| 27 ~ 50 | 4.2 | 6.6 | 0.4 | 3.55 |
| 51 ~ 127 | 6.1 | 9.1 | 0.5 | 5.30 |
| 499 ~ 128 | 8.0 | 11.8 | 0.6 | 7.00 |
| 500 ~ 1600 | 9.5 | 15.5 | 0.7 | 8.60 |

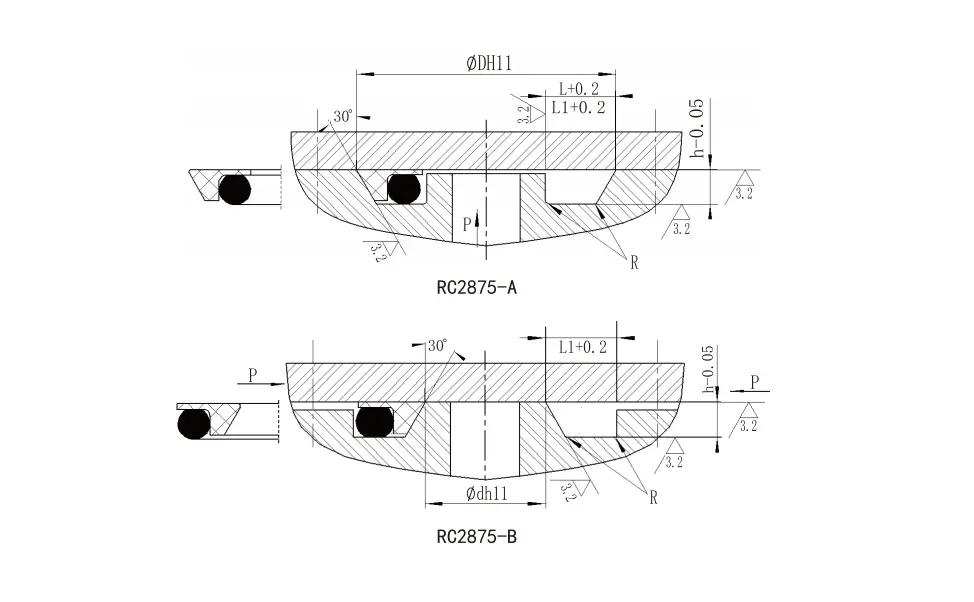

| RC2875-A مشخصات نوع فشار داخلی (کلیه مشخصات موجود در محدوده پارامتر موجود است) | |||||
| دامنه قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1+0.2 فشار> 100MPa |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 50 ~ 50 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 51 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 499 ~ 128 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| مشخصات نوع فشار خارجی RC2875-B (کلیه مشخصات موجود در محدوده پارامتر موجود است) | |||||
| دامنه قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1+0.2 فشار> 100MPa |
گوشه های گرد rmax |
قطر سیم حلقه dO |
| 5 ~ 40 | 3.1 | 6.6 | 8.6 | 0.4 | 3.55 |
| 41 ~ 127 | 4.6 | 10.0 | 12.0 | 0.5 | 5.30 |
| 499 ~ 128 | 6.3 | 13.2 | 15.2 | 0.6 | 7.00 |
| 500 ~ 1600 | 7.5 | 15.8 | 17.8 | 0.7 | 8.60 |
| مهر و موم های فلنج فشار بالا شرایط کار قابل استفاده | ||||
| مشخصات | مدل | فشار (MPA) |
دما (℃) | رسانه ها |
 |
RC2871-A | ≤300 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2871-B | ≤300 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2872-A | ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2872-B | ≤100 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2873 | ≤200 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2874 | ≤300 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2875-A | ≤300 | -35 ~+100 (تطبیق O-Ring NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2875-B | ≤300 | -35 ~+100 (مطابقت با حلقه مستطیل NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق حلقه مستطیل شکل FKM) | ||||
 |
RC2879-A | 105 | -35 ~+100 (مطابقت با حلقه مستطیل NBR) | روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
| -20 ~+200 (تطبیق O-Ring FKM) | ||||
 |
RC2875-B | 105 | -35 ~+100 (تطبیق O-Ring NBR) -20 ~+200 (تطبیق O-Ring FKM) |
روغن هیدرولیک ، امولسیون ، آب ، گاز و غیره |
