حلقه پشتیبانی یک مؤلفه اساسی مهم سیلندر هیدرولیک است. Ruichen Seal با موفقیت حلقه پشتیبانی فنلی تقویت شده با پارچه (کمربند) را برای رعایت توسعه حلقه کشویی بین المللی و ساختار پشتیبانی نرم توسعه داده است. پس از سالها تمرین ، کیفیت بیش از محصولات خارجی مشابه است و مورد استقبال خوبی قرار گرفته است. از جدول عملکرد می توان برای مرجع استفاده کرد.

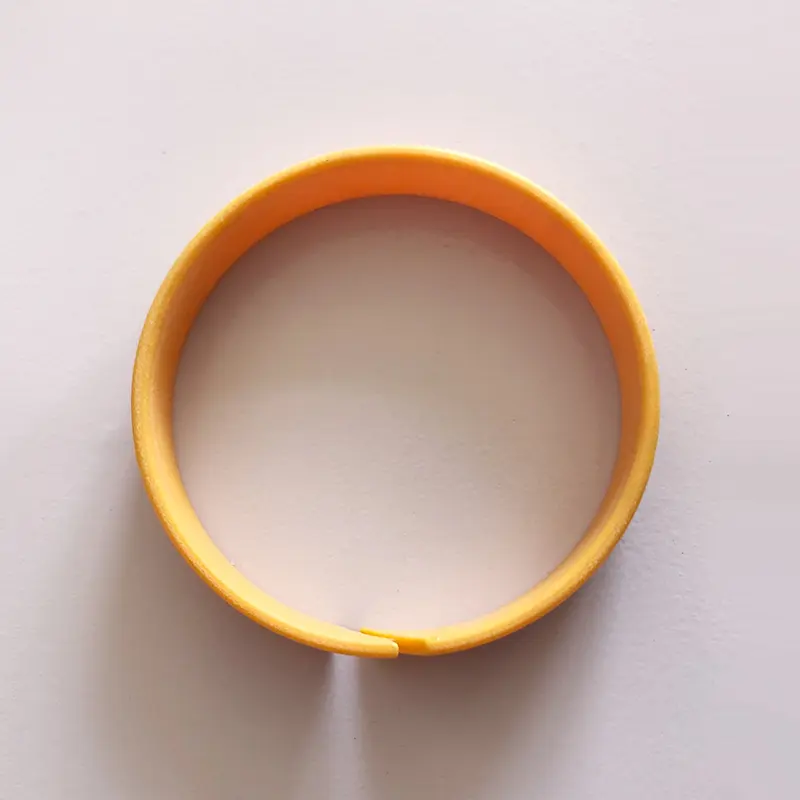

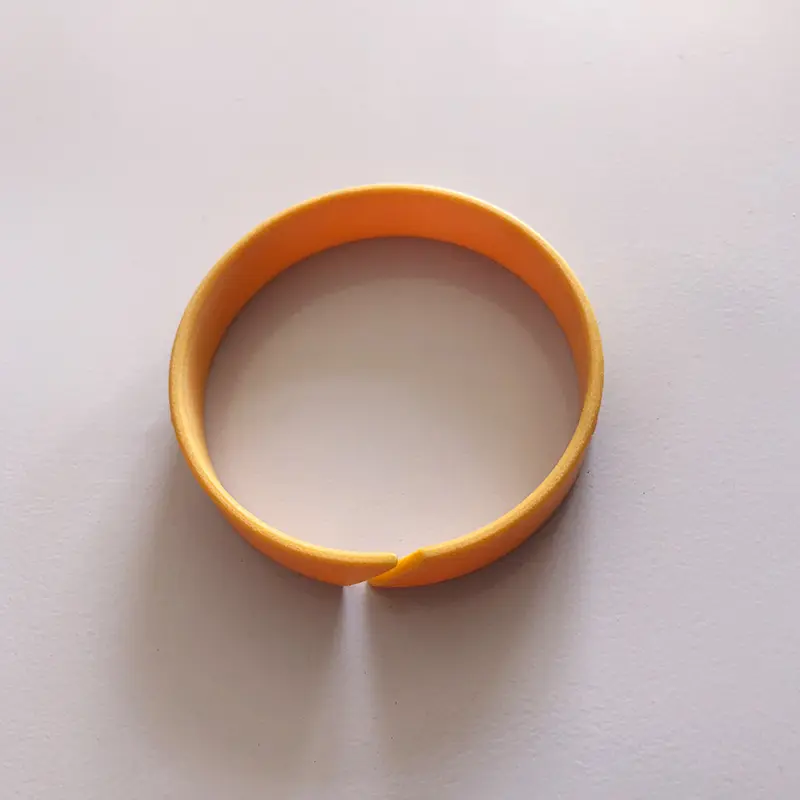

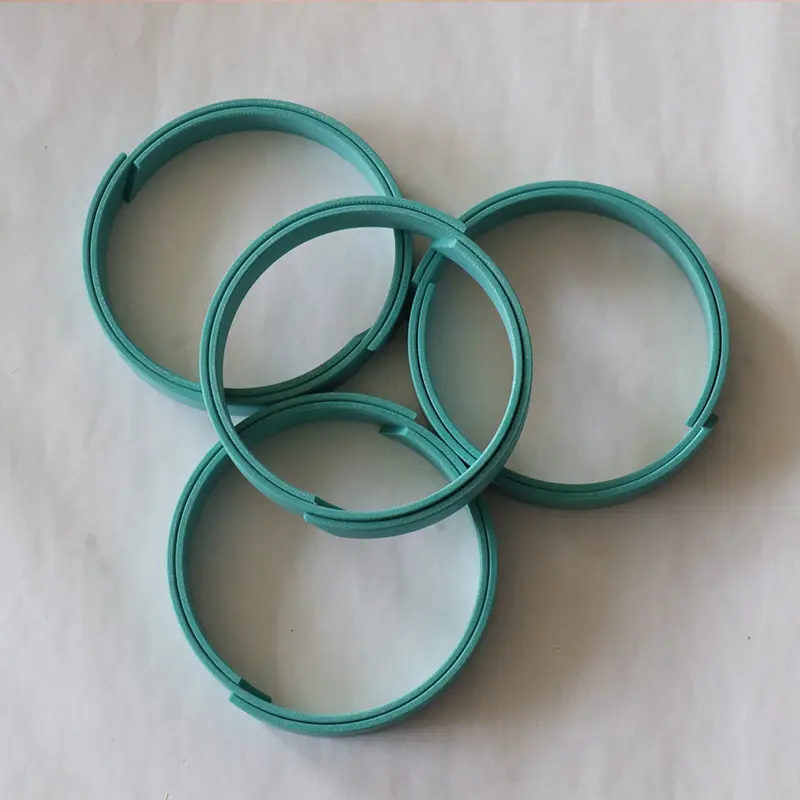

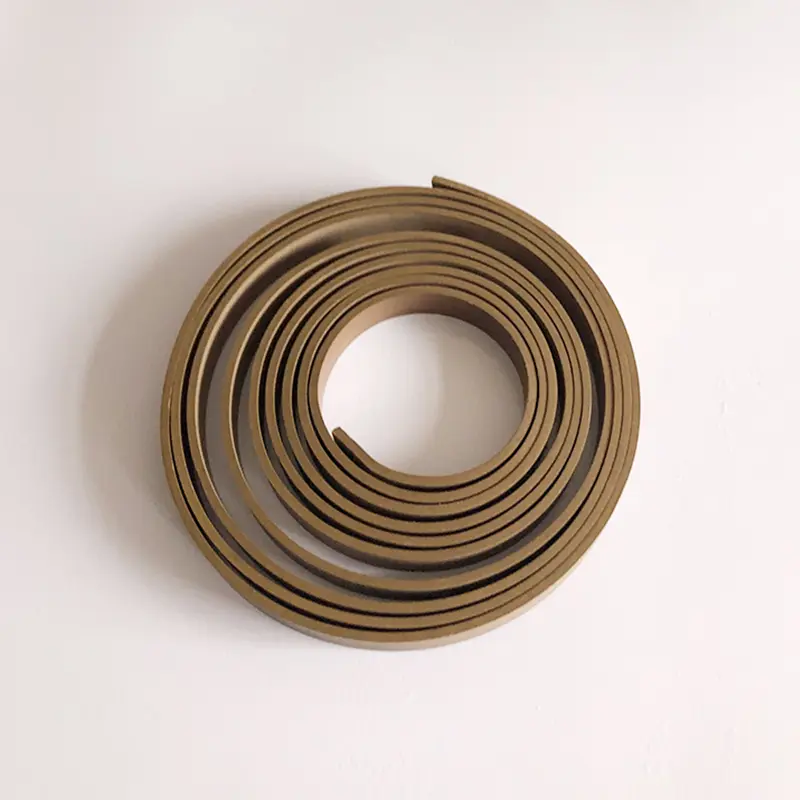

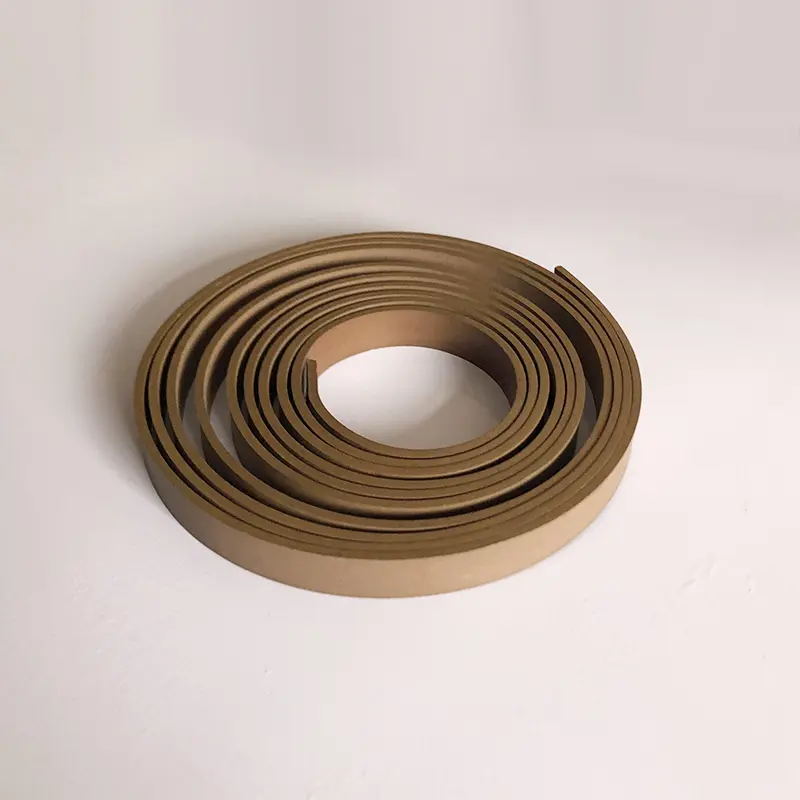

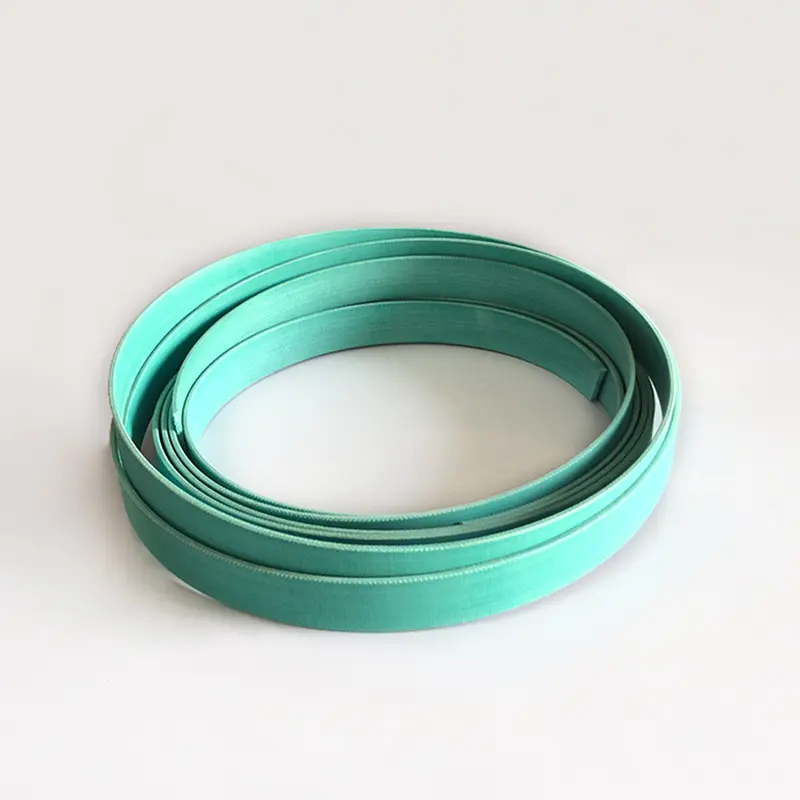

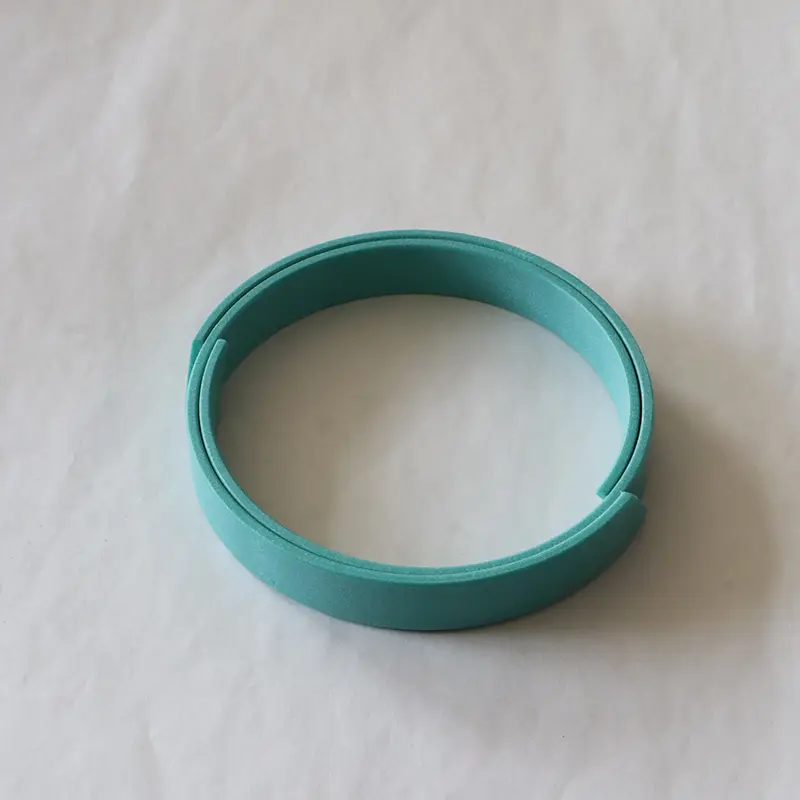

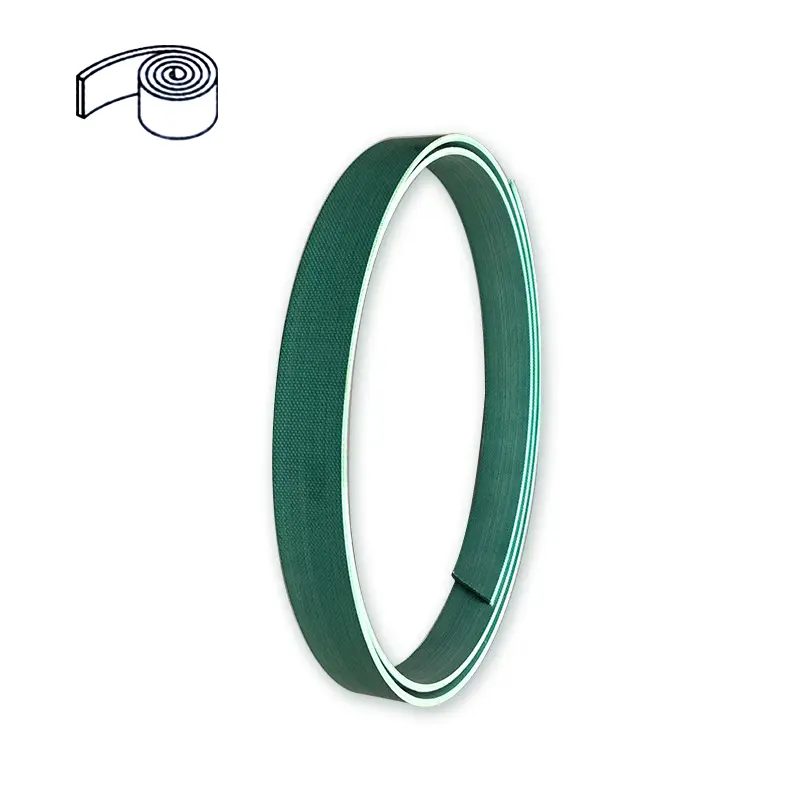

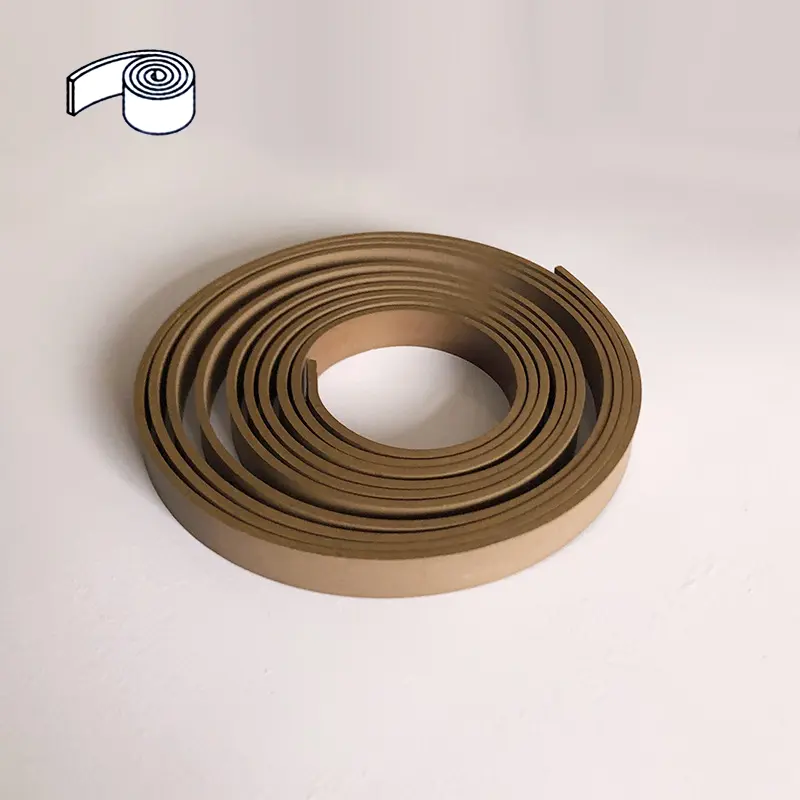

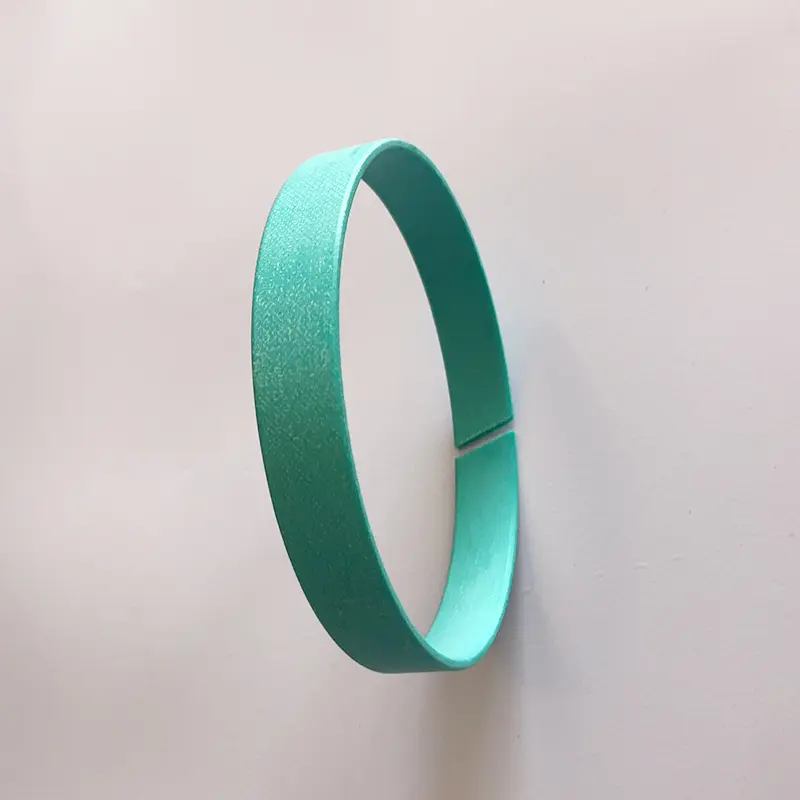

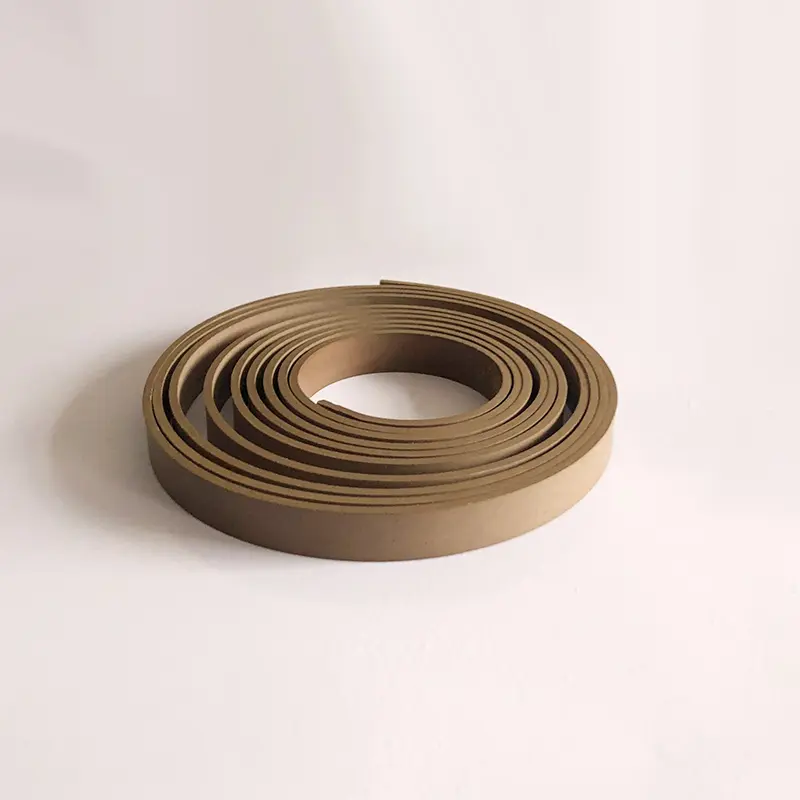

از نظر کمربند راهنما ، کمربند راهنمای تقویت شده RC1081 پلی تترا اتیلن پودر برنز را به PTFE و غیره اضافه می کند ، با تحمل بار زیاد ، سایش کم ، اصطکاک کم و ویژگی های خزنده. کمربند راهنمای فنلی تقویت شده با پارچه RC1082 مواد تقویت شده با پارچه فنلی را تصویب می کند ، و ظرفیت بارگذاری شعاعی آن بهتر از کمربند راهنمای PTFE است. هر دو در رول هایی تهیه می شوند که برش و نصب آن آسان است و می توانند از تماس فلزی جلوگیری کنند. حلقه های راهنمای RCS و RCT به ترتیب برای میله پیستون و پیستون استفاده می شود.

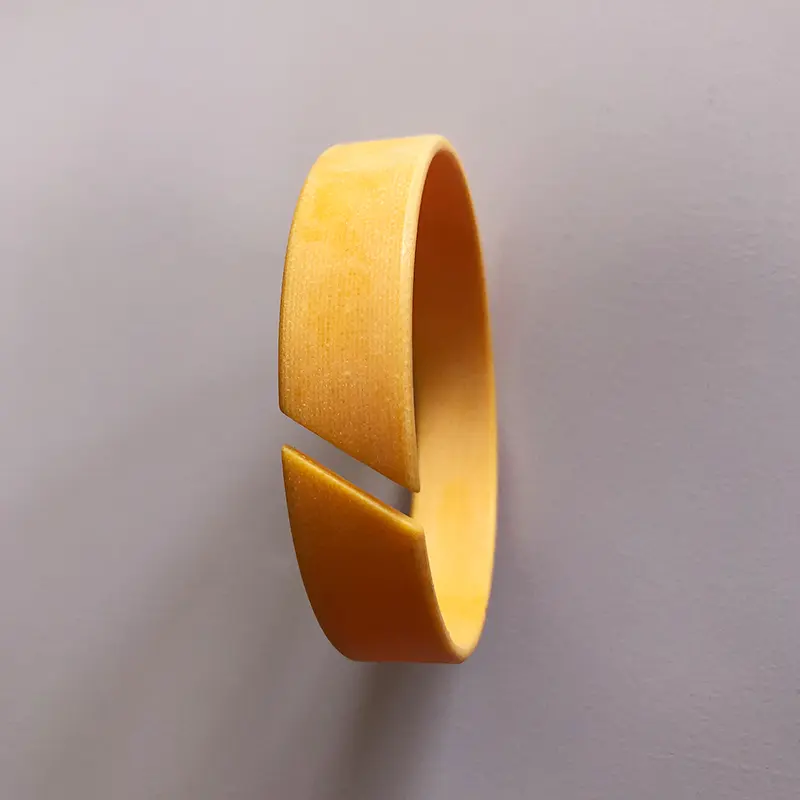

حلقه های مقاوم در برابر سایش عملکرد دقیق هدایت میله پیستون یا پیستون را در سیلندر هیدرولیک و جذب نیروی شعاعی دارند که می تواند از تماس فلزی جلوگیری کند. در مقایسه با حلقه های سایش فلزی ، حلقه های سایش غیر فلزی مزایای مقاومت در برابر سایش ، جلوگیری از تماس فلزی ، سرکوب لرزش ، اجازه ترخیص بیشتر شعاعی بزرگتر ، شیارهای ساده و نصب آسان و هزینه های کم نگهداری را دارند. آنها به طور گسترده مورد استفاده قرار می گیرند. در میان آنها ، حلقه های راهنمای فنلی و PTFE تقویت شده با پارچه در برش در محل و انواع آماده استفاده در دسترس هستند.

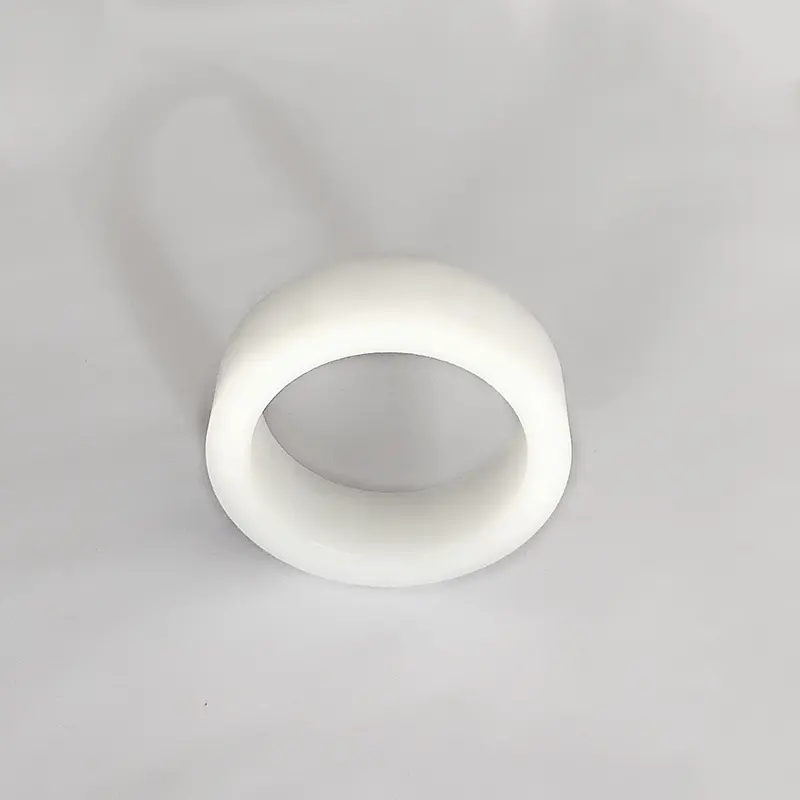

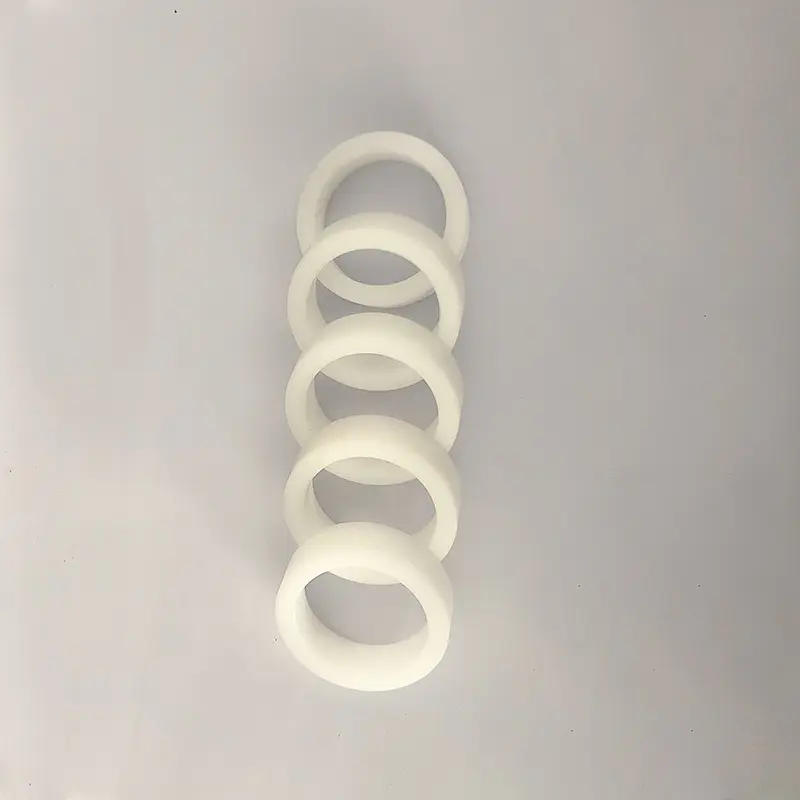

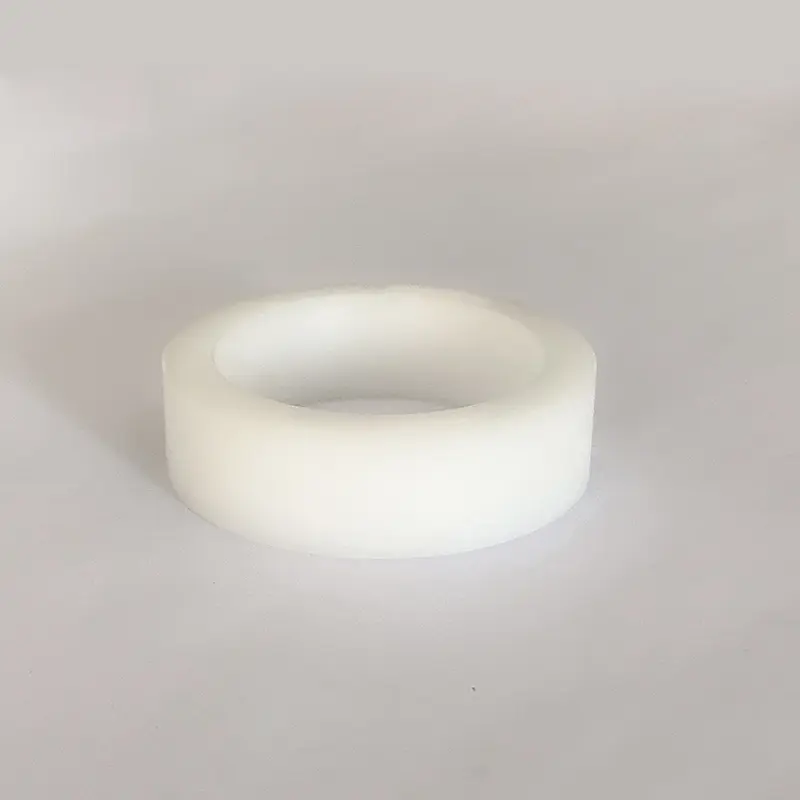

از نظر آستین های راهنما ، از GFAI برای میله های پیستون استفاده می شود ، با عملکردهای پشتیبانی ، هدایت و ضد گرد و غبار. GFI همچنین برای میله های پیستون استفاده می شود و نقش پشتیبان و هدایت کننده ای را ایفا می کند. GFA برای پیستون ها استفاده می شود و پشتیبانی و راهنمایی را ارائه می دهد. این محصولات به سیلندرهای هیدرولیک کمک می کنند تا از همه جنبه ها پایدار عمل کنند.
ویژگی ها و برنامه های کاربردی محصول:
مثال سفارش:

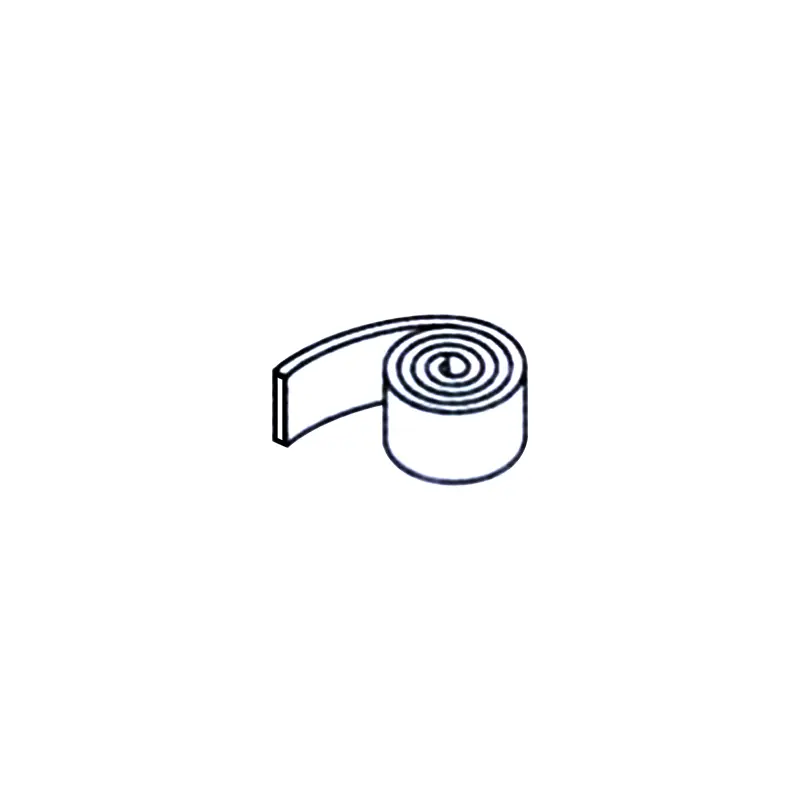

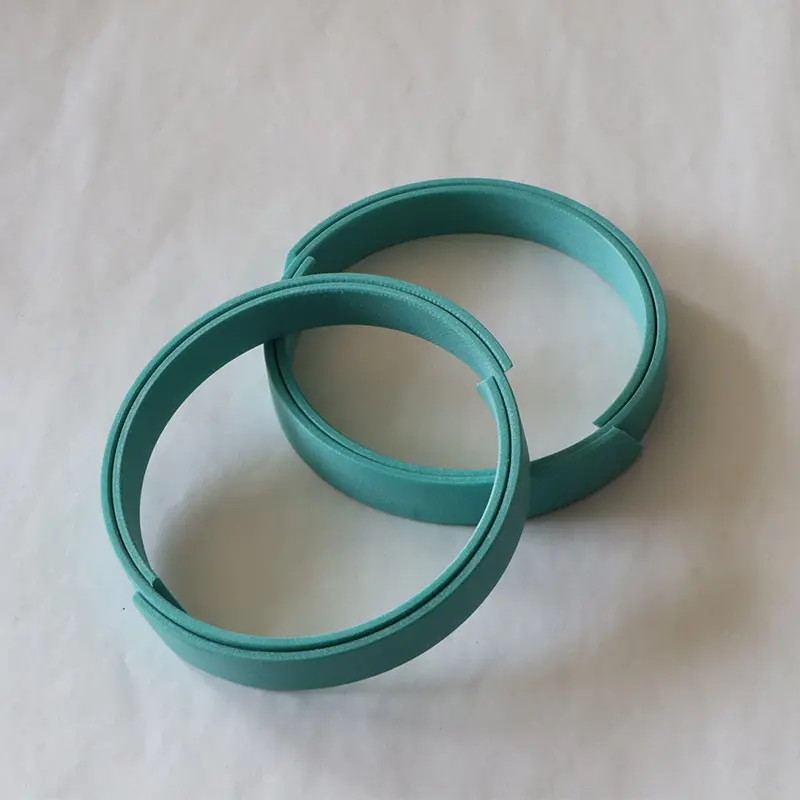

راهنمای PTFE راهنمای نوار مثال RC1081-9.7x2.5

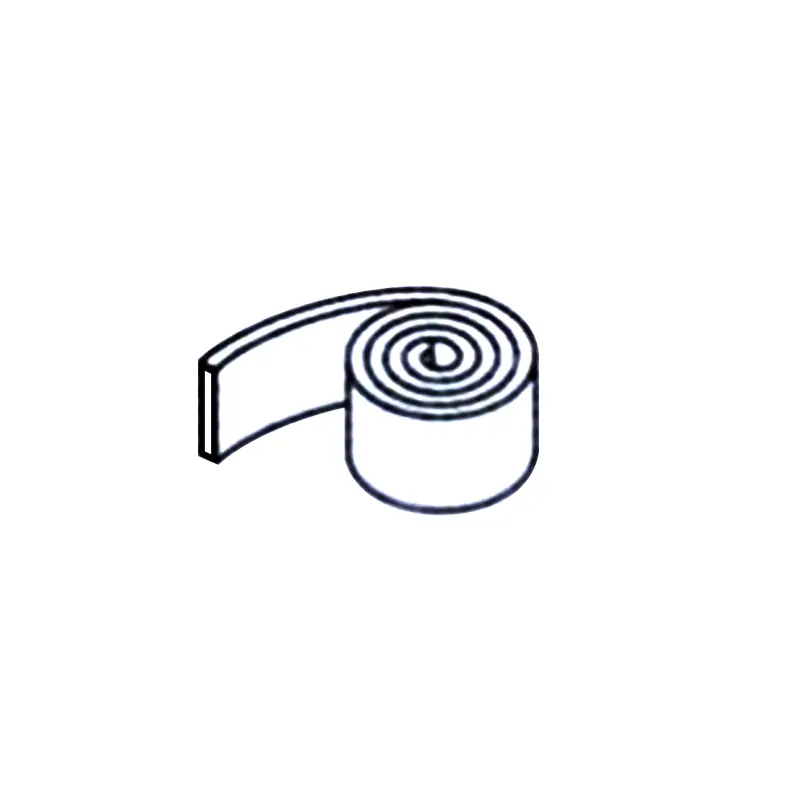

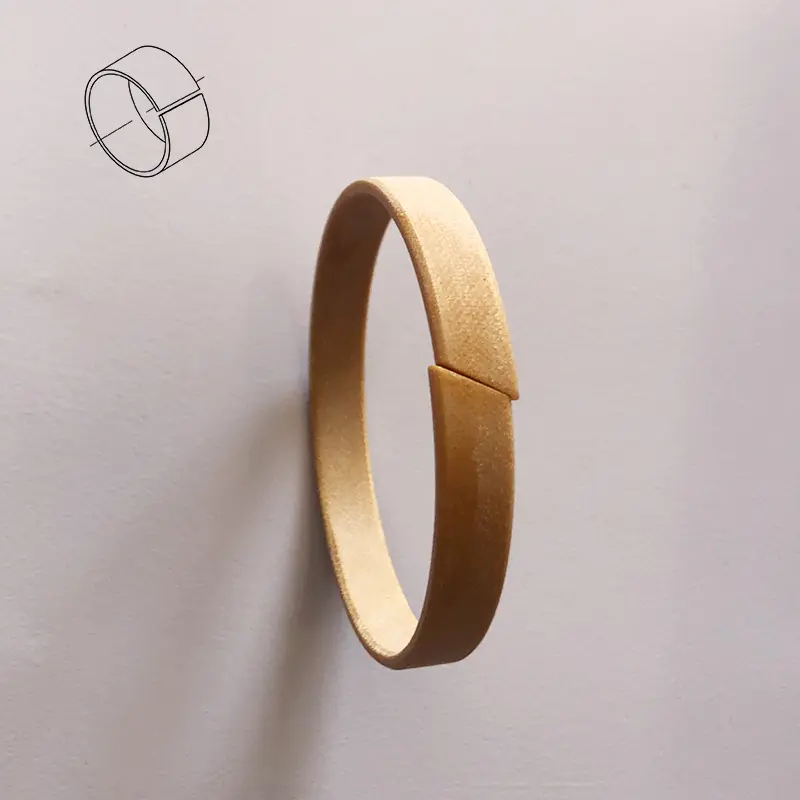

نوار راهنمای پارچه فنلی به عنوان مثال RC1082-9.7x2.5

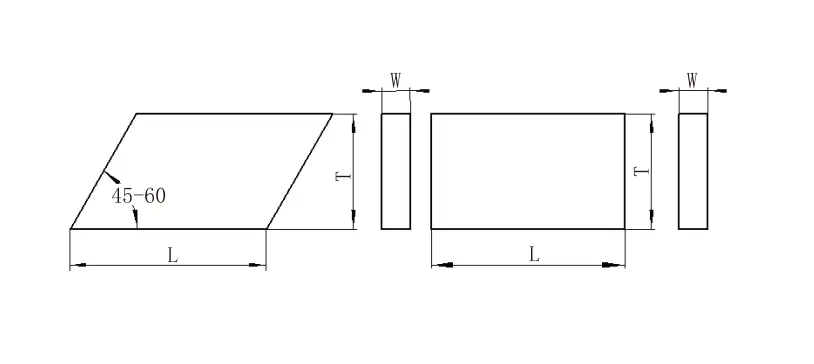

محاسبه طول برش
برای شافت: L = 3.1 (D+W) برای سوراخ: L = 3.1 (D-W)
L --- حلقه حلقه D --- قطر شافت D --- قطر سوراخ W --- ضخامت حلقه Z --- برش برش

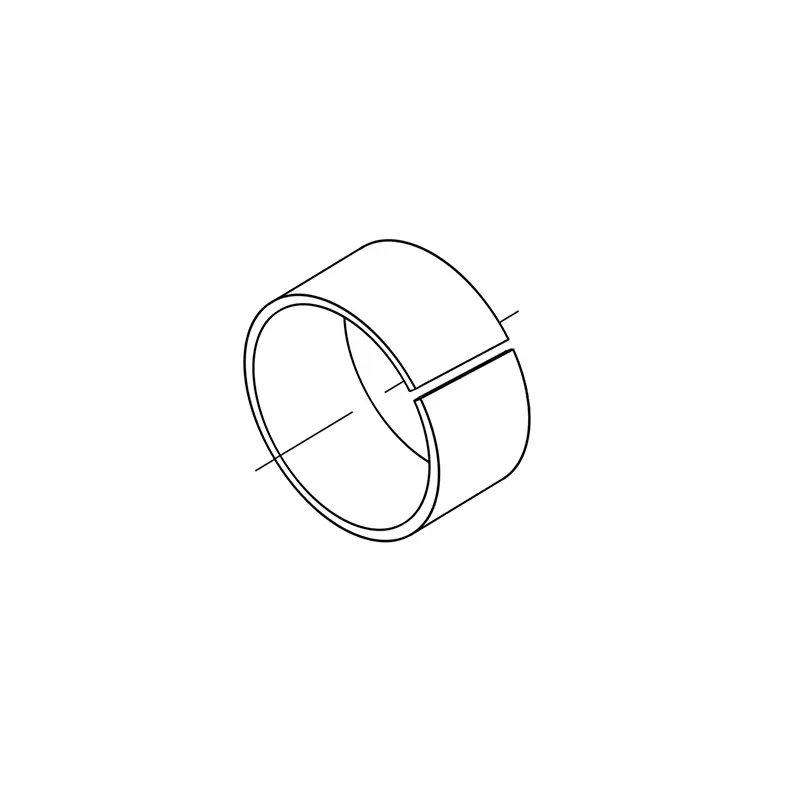

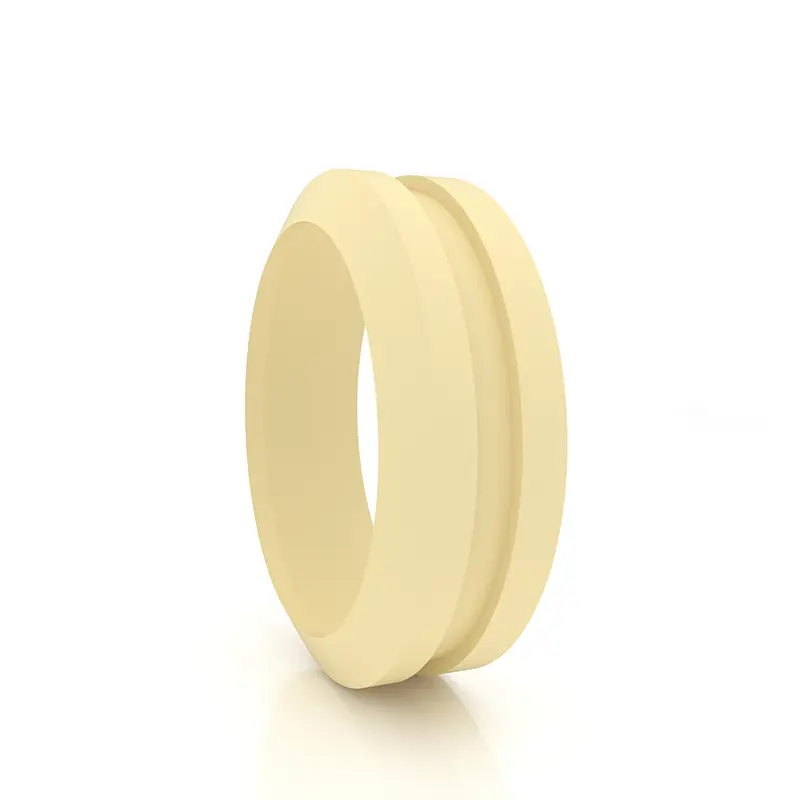

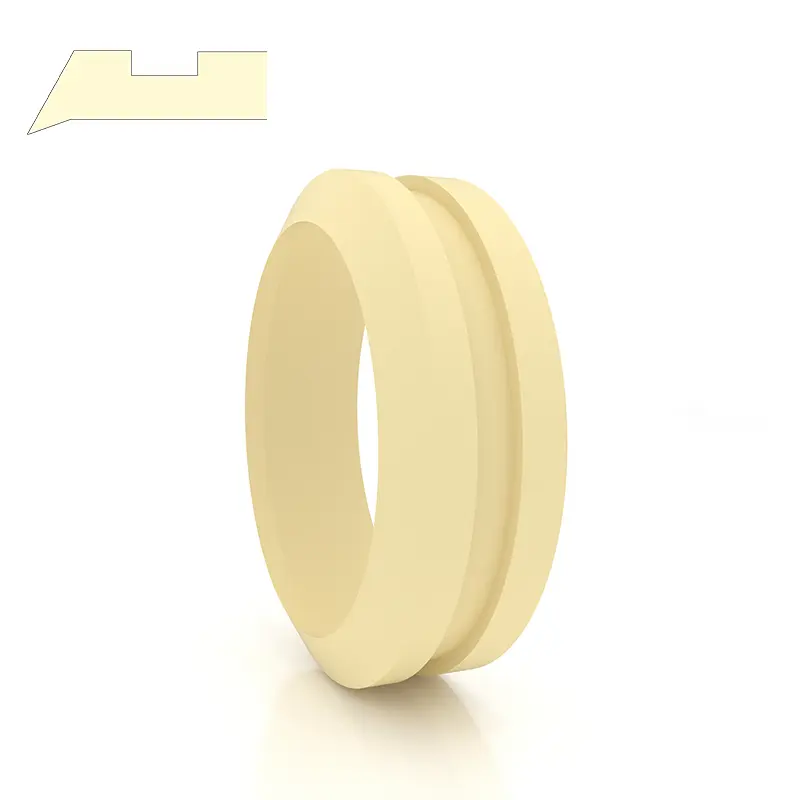

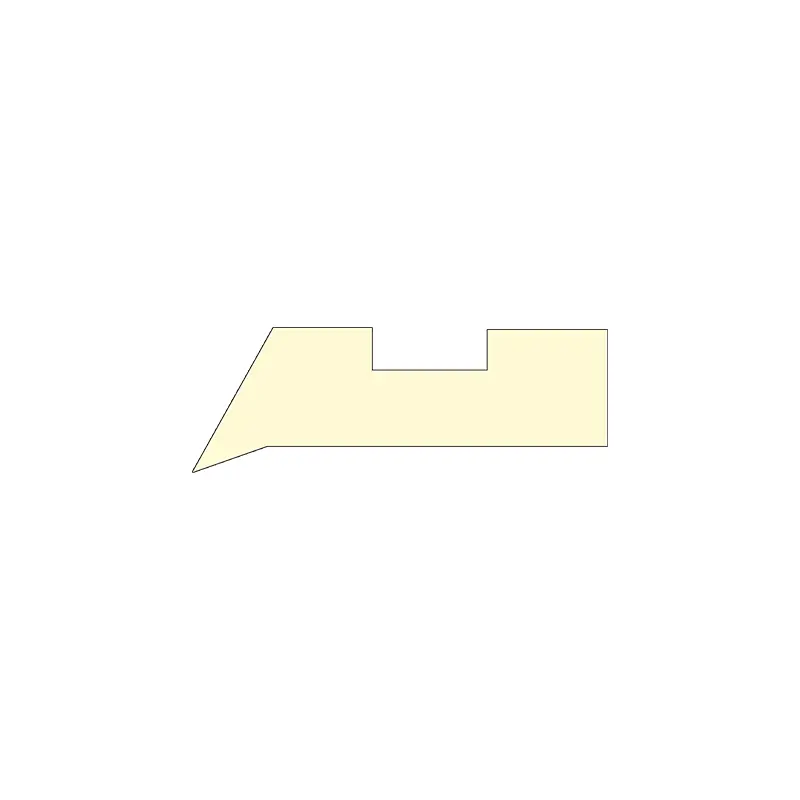

راهنمای آستین GFAI
1. عملکرد و استفاده: راهنمای آستین GFAI یک آستین راهنما برای میله پیستون است که میله پیستون را پشتیبانی و راهنمایی می کند و عملکرد ضد گرد و غبار دارد.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ～+225 ℃ (PTFE بالاتر از 120 ℃ استفاده می شود).
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FAI شرکت گرسنگی مراجعه کنید.
5. روش علامت گذاری و سفارش: آستین راهنما GFAI با شماره سفارش مشخص شده است ، به عنوان مثال: GFAI-0600PTFE

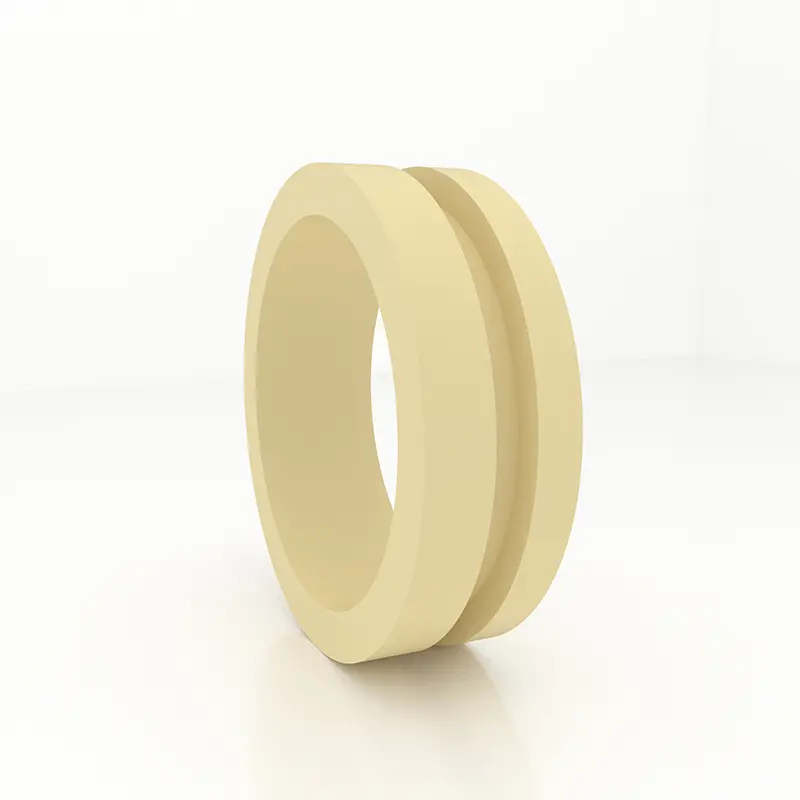

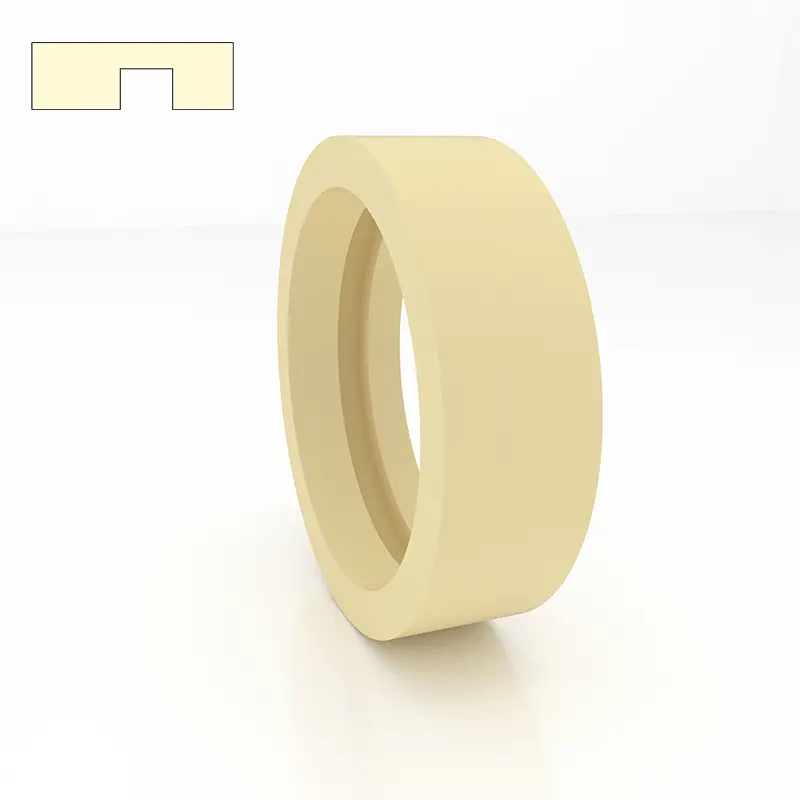

راهنمای آستین GFI
1. عملکرد و استفاده: آستین راهنما GFI یک آستین راهنما برای میله پیستون است که میله پیستون را پشتیبانی و راهنمایی می کند.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ~+255 ℃ (PTFE بالاتر از 120 ℃ استفاده می شود)
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FI Hunger مراجعه کنید.
5. روش علامت گذاری و سفارش: راهنمای آستین GFI با شماره سفارش مشخص شده است ، به عنوان مثال: GFI-0360PA

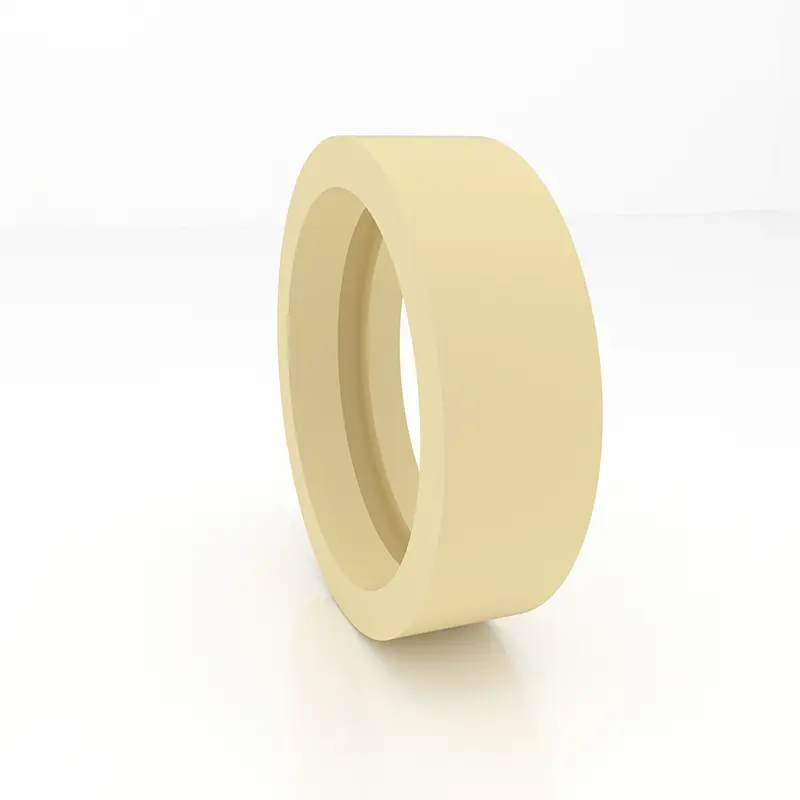

راهنمای آستین GFA
1. عملکرد و استفاده: آستین راهنما GFA یک آستین راهنما برای پیستون است که پیستون را پشتیبانی و راهنمایی می کند.
2. مواد: Nylon PA ، Polyoxymethylene POM و Polytetrafluoroethylene Ptfe.
3. شرایط کار: دمای کار: -55 ~+255 ℃ (PTFE بالاتر از 120 ℃ استفاده می شود)
4. استاندارد طراحی: هنگام طراحی و انتخاب ، به سری FA Hunger's FA مراجعه کنید.
5. روش علامت گذاری و سفارش: آستین راهنما GFA با شماره سفارش مشخص شده است ، به عنوان مثال: GFA-0560PA

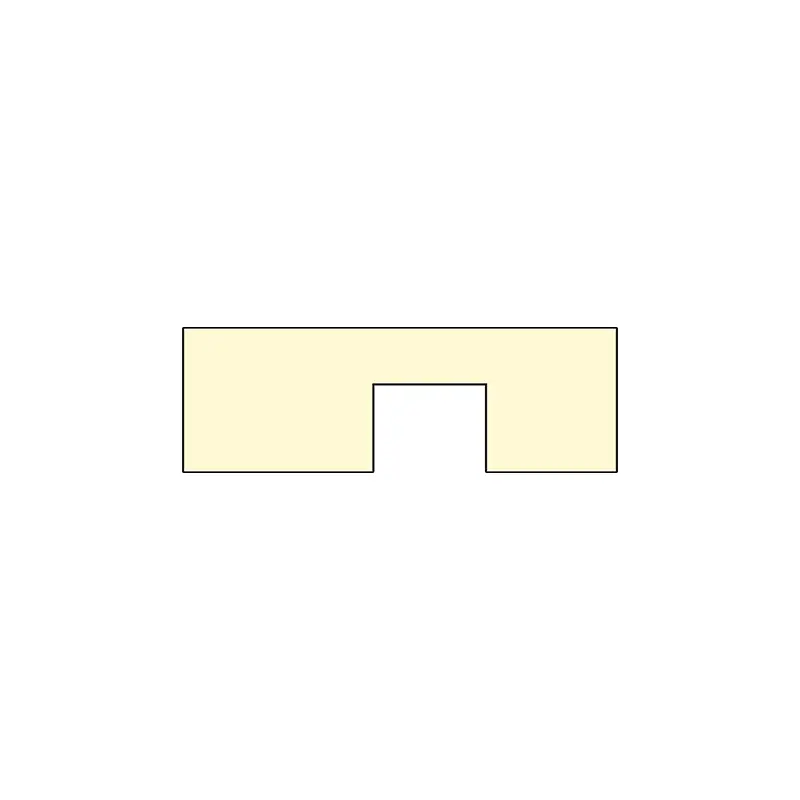

6. دستگاه ساختاری:
مشخصات:
| مدل | عرض شیار H+0.2 |
ضخامت T - 0.05 |
ضخامت t T - 0.05 |
ضخامت T - 0.05 |
ضخامت T - 0.05 |
ضخامت T - 0.05 |
| RC1081/1082-4.2 | 4.2 | 1 | 1.55 | 2 | 2.5 | - |
| RC1081/1082-5.6 | 5.6 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-6.3 | 6.3 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-8.1 | 8.1 | 1.55 | 2 | 2.5 | - | - |
| RC1081/1082-9.7 | 9.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-12.7 | 12.7 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-15 | 15 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-20 | 20 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-25 | 25 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-30 | 30 | 2 | 2.5 | 3 | 3.5 | 4 |
| RC1081/1082-35 | 35 | 2 | 2.5 | 3 | 3.5 | 4 |
| توجه: سری Boldface معمولاً از سری استفاده می شود. اگر محصول مورد نیاز در این جدول نیست ، لطفا با ما تماس بگیرید. | ||||||

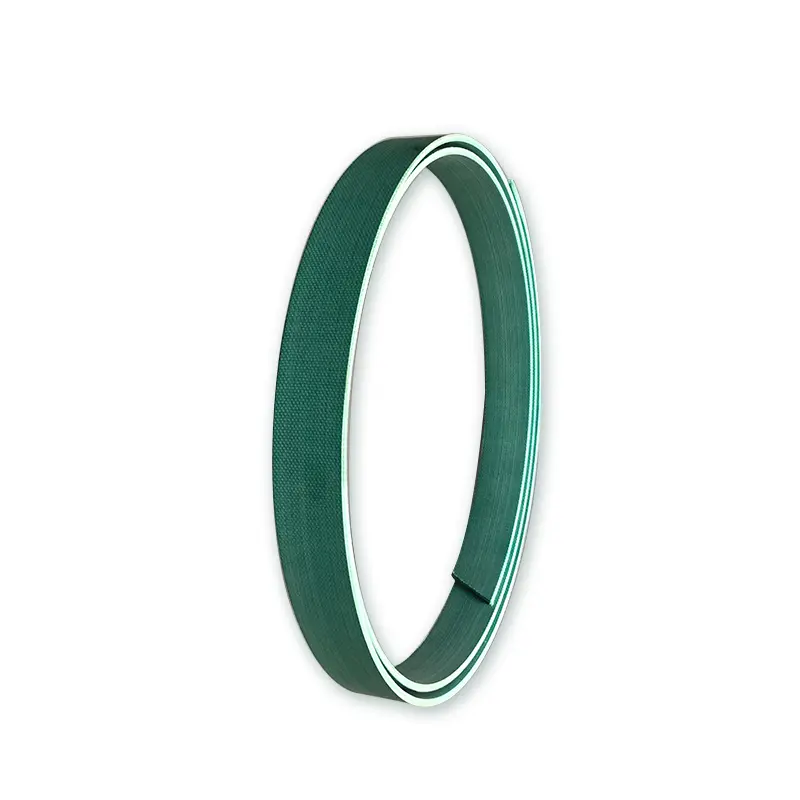

حلقه پشتیبانی فنلی تقویت شده با پارچه (کمربند)
حلقه پشتیبانی یک مؤلفه مهم مهم سیلندر هیدرولیک است. به منظور سازگاری با توسعه مهر و موم های ترکیبی حلقه کشویی و ساختارهای بلبرینگ نرم در جهان ، شرکت ما حلقه های پشتیبانی فنلی تقویت شده با پارچه (کمربند) را با موفقیت توسعه داده است. سالها استفاده واقعی نشان داده است که این محصول به سطح کیفیت محصولات خارجی مشابه رسیده یا فراتر رفته و مورد ستایش کاربران قرار گرفته است. جداول 1 تا 4 جداول عملکرد حلقه های پشتیبانی (کمربند) تولید شده توسط شرکت ما است.
جدول 1 مقایسه خصوصیات بدنی حلقه پشتیبانی و محصولات Busak+Shamba
| منبع نمونه | ضخامت حلقه پشتیبانی (میلی متر) | قدرت فشاری (MPA) | مقاومت در برابر روغن میزان تغییر وزن روغن هیدرولیک (2 ± 2 ℃*24 ساعت) | قدرت شکستن (MPA) | چسبندگی بین لایه (kn/m) |
| مد+شمبا | 2.48 | 338.9 | 2.83 | 35.6 | 1.2 |
| محصولات ما | 2.48 | 425 | 0.90 | 37.0 | 2.9 |
| 2.48 (با گرافیت) | 390 | 0.63 | 36.4 | 2.08 |
| نوع نمونه | محصولات ما | orchot tlg | DURATEC900 ① | turcite47 ② | MT64/5b | نوکر (روز) | پلیوکسی متیلن | گربه (ما) | |
| مقدار اندازه گیری شده | شاخص های مورد نیاز | ||||||||
| قدرت فشاری (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | 270 | ≥150 | 80 پوند | ≥217 |
| نوع نمونه | محصولات ما | orchot tlg | DURATEC900 ① | turcite47 ② | MT64/5b | نوکر (روز) | پلیوکسی متیلن | گربه (ما) | |
| مقدار اندازه گیری شده | شاخص های مورد نیاز | ||||||||
| قدرت فشاری (MPA) | ≥350 | ≥330 | ≥350 | ≥280 | ≥50 | 270 | - | 80 پوند | ≥217 |
| در هر واحد طول تماس بارگذاری کنید W (n/mm) | رله تماس هرتز ΔH (n/mm2) | ضریب اصطکاک | |||
| حالت اصطکاک خشک | حالت روغن کاری قطره ای روغن | ||||
| محصولات ما | orchot tlg | محصولات ما | orchot tlg | ||
| 5.9 | 22.0 | 0.054 | 0.066 | 0.057 | 0.079 |
| 29.0 | 48.7 | 0.052 | 0.067 | 0.056 | 0.081 |
| 44.4 | 60.3 | 0.045 | 0.071 | 0.055 | 0.088 |
| 59.8 | 69.8 | 0.021 | 0.073 | 0.053 | 0.087 |
| 75.2 | 78.3 | 0.020 | 0.075 | 0.052 | 0.085 |

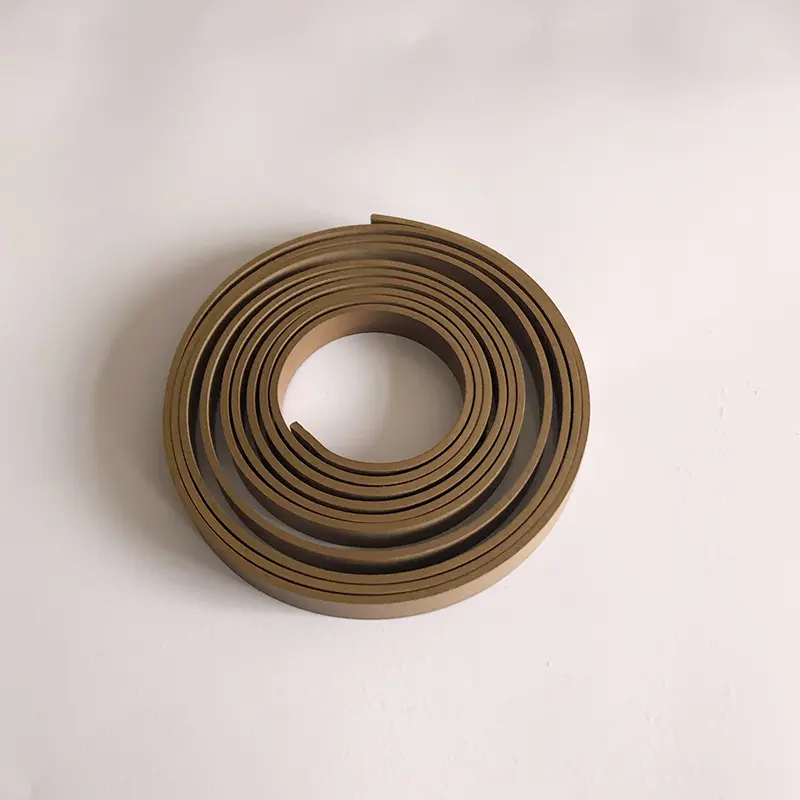

| مادی | PTFE+برنز |
| تهیه کردن | رول (معمولاً حدود 20 متر/رول) یا به طول مورد نیاز برش دهید |
| مزایا | 1. اصطکاک کم ، بدون خزنده و گاز گرفتن ؛ |
| 2. حتی بدون روانکاری کافی می تواند خوب کار کند. | |
| 3. مقاوم در برابر انواع رسانه ها ، ثبات شیمیایی عالی ؛ | |
| 4. می تواند اشیاء سخت تعبیه شده در حلقه مقاوم در برابر سایش را برای کاهش اشیاء سخت خراش سیلندر و مهر و موم ها قرار دهد ، بنابراین در شرایط بار سنگین ، از چندین حلقه مقاوم در برابر سایش استفاده کنید. | |
| 5. همچنین در شرایط پر سرعت و بار سبک مقاومت به سایش خوبی دارد ، بنابراین بیشترین استفاده از حلقه مقاوم در برابر سایش است. | |
| 6. هیچ محدودیتی در اندازه وجود ندارد ، در شرایط با قطر بزرگ قابل استفاده است. | |
| درجه حرارت | -60 ~+200 |
| حداکثر سرعت | 15m/s |
| حداکثر قدرت اکستروژن | 15n/mm2 (20 درجه) |
| 7.5n/mm2 (80 درجه) | |
| 5n/mm2 (120 درجه) |

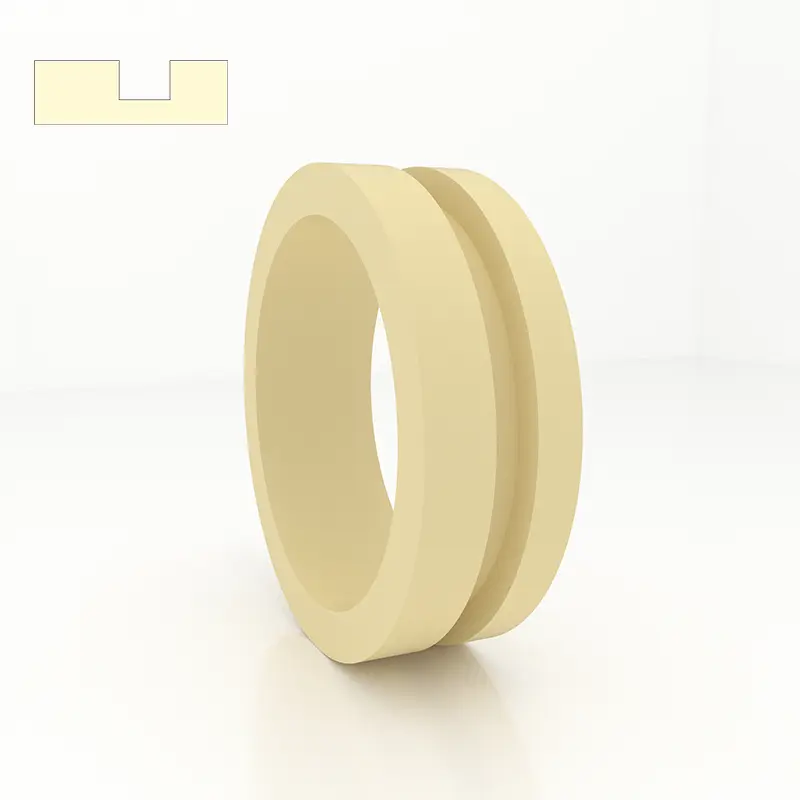

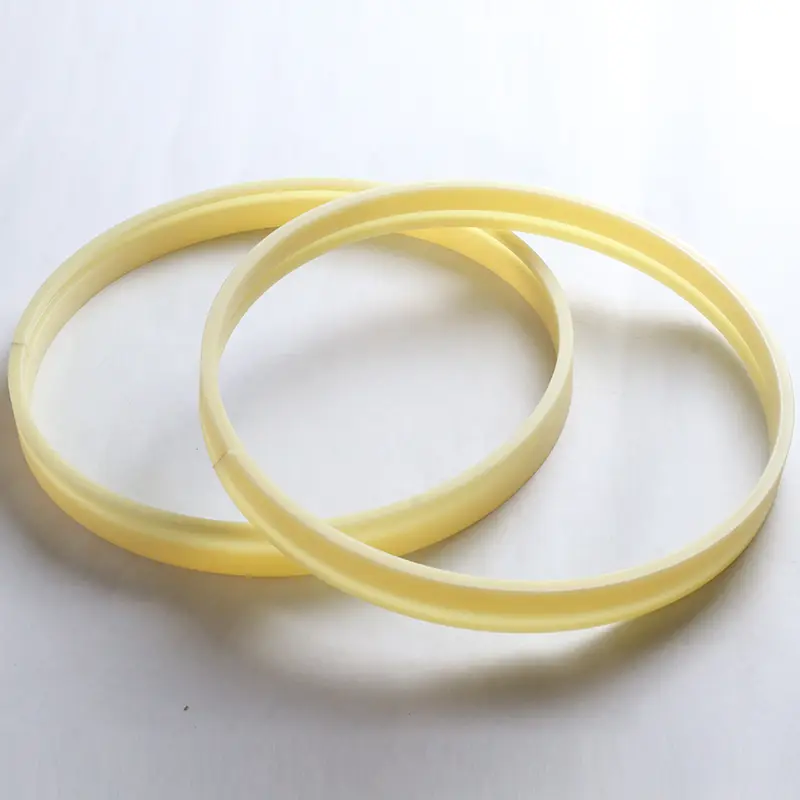

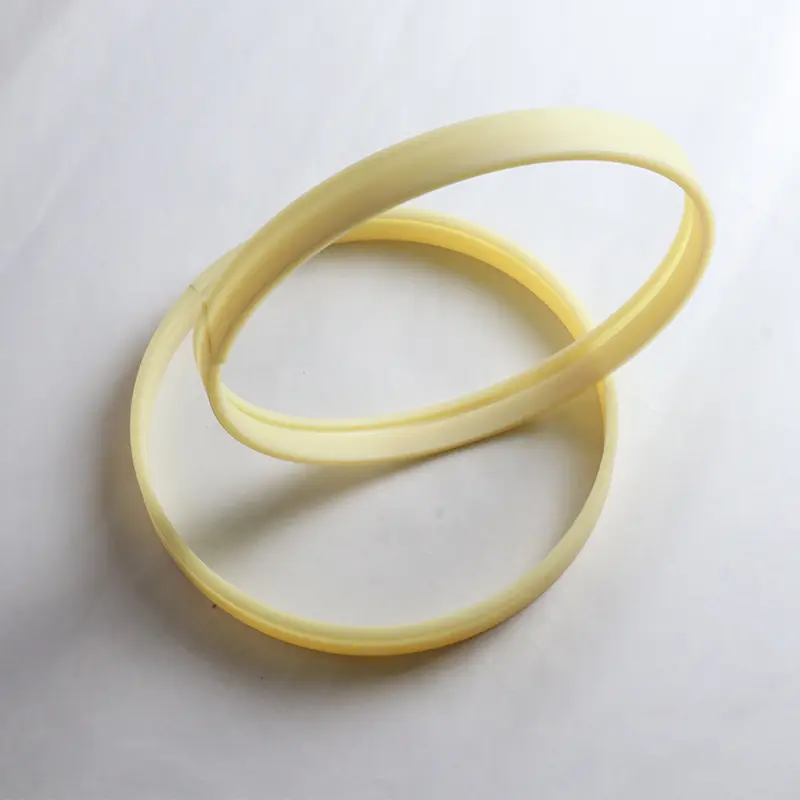

حلقه راهنمای غیر فلزی RCS برای میله پیستون
حلقه راهنمای غیر فلزی RCT برای پیستون
برای میله پیستون یا پیستون که در سیلندر هیدرولیک کار می کند ، حلقه سایش دارای یک اثر راهنمای دقیق است و می تواند نیروهای شعاعی را جذب کند. در عین حال ، حلقه سایش می تواند از تماس فلزی قطعات کشویی در سیلندر هیدرولیک جلوگیری کند. در مقایسه با حلقه های سایش فلزی ، حلقه های سایش غیر فلزی مزایای بسیاری دارند. در میان آنها ، حلقه های راهنمای فنلی و PTFE تقویت شده با پارچه در نوع برش در محل و نوع آماده استفاده در دسترس هستند.
1. مقاومت در برابر سایش خوب
2. از تماس فلزی به فلز خودداری کنید
3. می تواند لرزش مکانیکی را سرکوب کند
4. به دلیل تأثیر مرکزی حلقه مقاوم در برابر سایش ، یک ترخیص شعاعی بزرگ مجاز است
5. شیار ساده و آسان است
6. هزینه نگهداری پایین بر اساس مزایای فوق ، از آن استفاده می شود
مواد:
1. Polytetrafluoroethylene PTFE3 (مواد عمومی) ، PTFE4 (قابل استفاده در رسانه های ویسکوزیته کم مانند آب) ، PTFE1 (الزامات اصطکاک کم مانند پنوماتیک)
2. پلیوکسی متیلن پوم یا نایلون PA و مواد اصلاح شده آن
3. رزین فرمالدئید + تقویت کننده فیبر PRIF
جدول مقایسه ظرفیت بارگذاری مواد مختلف (مرجع)
| مادی | حداکثر ظرفیت حمل (n/mm2) |
| پودر مسی پر از PTFE | 15 (20 ℃) ؛ 7.5 (80 ℃) 5 (120 ℃) |
| پودر فنلی با پارچه | 90 (60 ℃) ؛ 40 (80 ℃) |
| پلی اکسی متیلن یا نایلون | 25 (60 ℃) ؛ 15 (80 ℃) |
| پلیوکسی متیلن یا نایلون پر شده است | 40 (60 ℃) ؛ 30 (80 ℃) |
| صافی | RTMAX (μM) | RA (μm) |
| سطح کشویی | ≤2.5 | 0.05-0.3 |
| زیر شیار | ≤10 | ≤2 |
| طرف شیار | ≤15 | ≤3 |

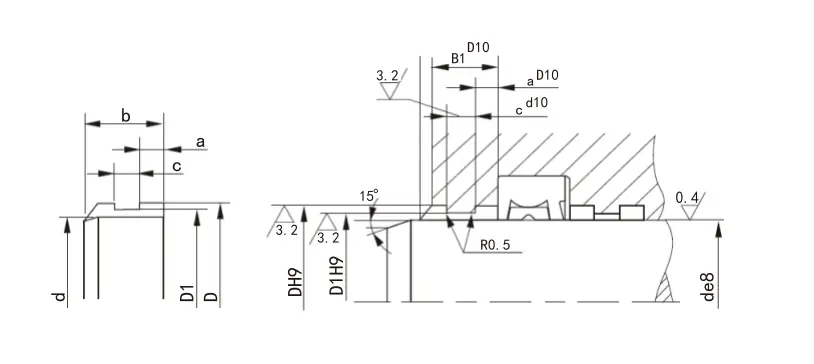

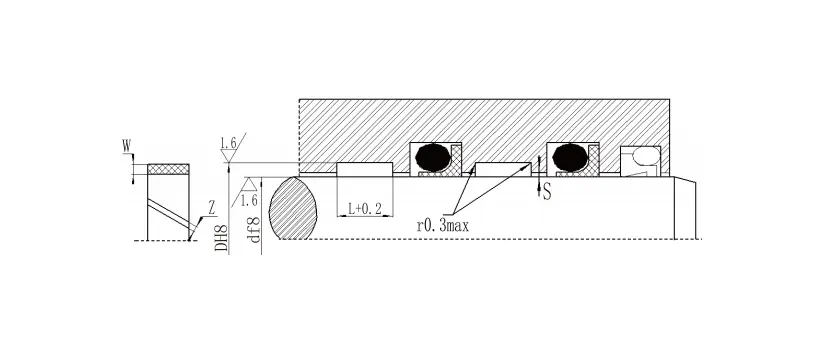

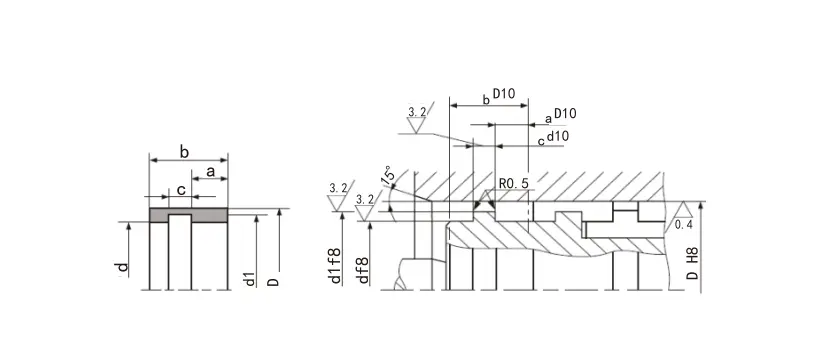

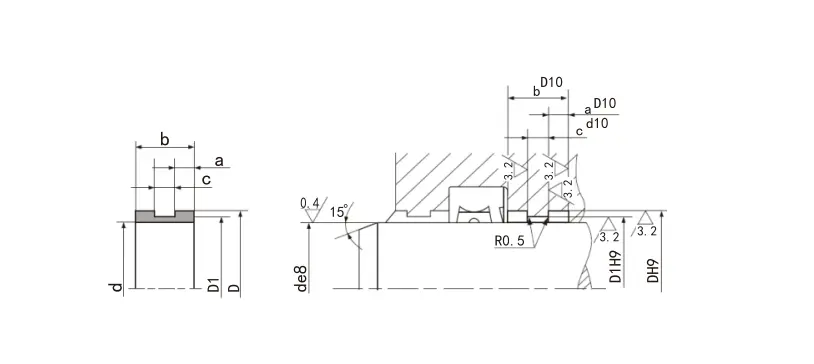

سری مشخصات حلقه راهنمای میله پیستون
| قطر میله | قطر پایین | عرض شیار | ضخامت | شکاف |
|
قطر میله | قطر پایین | عرض شیار | ضخامت | شکاف |
| D F8/H9 | D H8 | L+0.2 | W | Z | D F8/H9 | D H8 | L+0.2 | W | Z | |
| 8-20 | D+3.1 | 2.5 | 1.55 | 1-2 | 200-999.9 | D+5 | 25 | 2.5 | 8-33 | |
| 10-50 | D+3.1 | 4 | 1.55 | 1-3 | 1000-4200 | D+5 | 25 | 2.5 | 33-134 | |
| 15-140 | D+5 | 5.6 | 2.5 | 2-5 | 280-999.9 | D+8 | 25 | 4 | 10-33 | |
| 20-220 | D+5 | 9.7 | 2.5 | 2-9 | 1000-2200 | D+8 | 25 | 4 | 33-70 | |
| 80-400 | D+5 | 15 | 2.5 | 4-15 |
|
|
|
|
|
