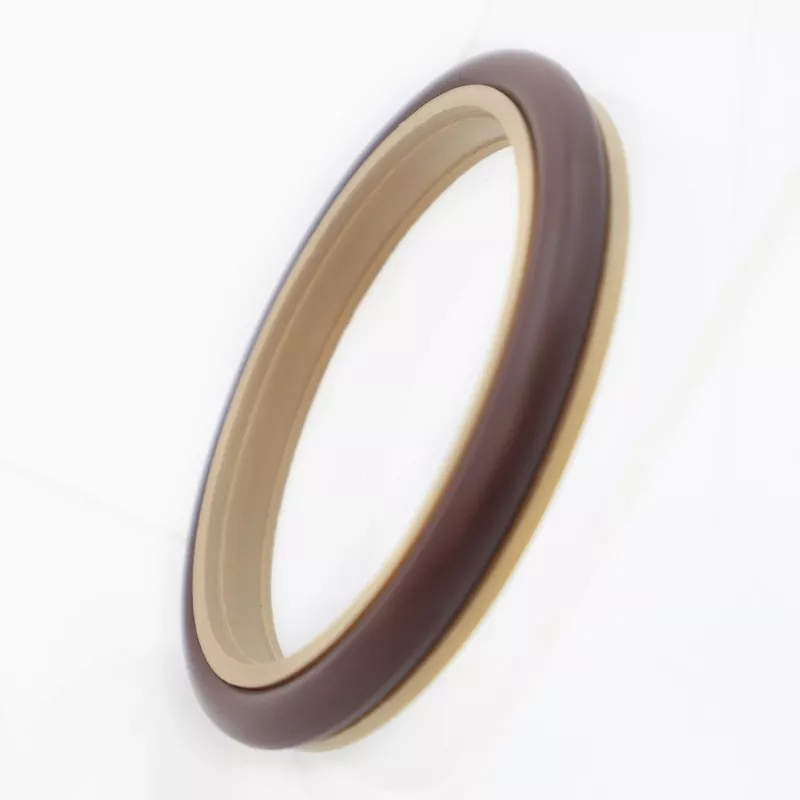

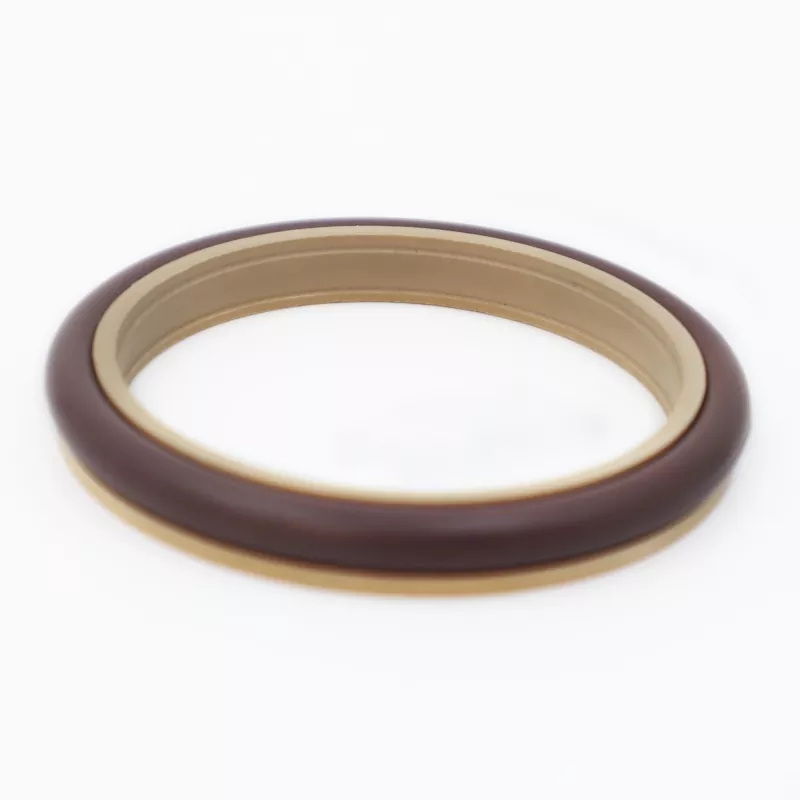

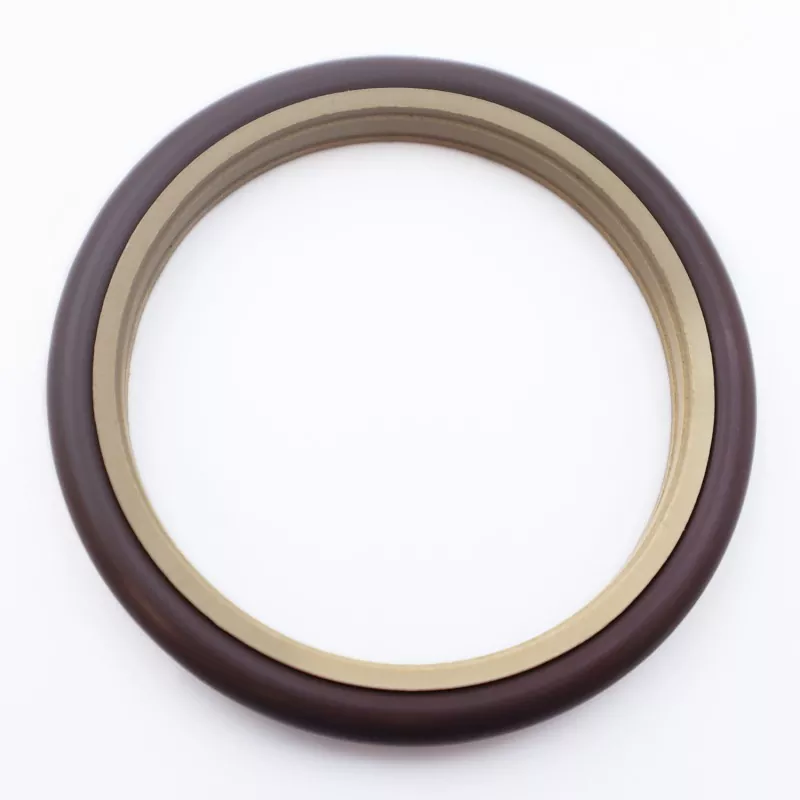

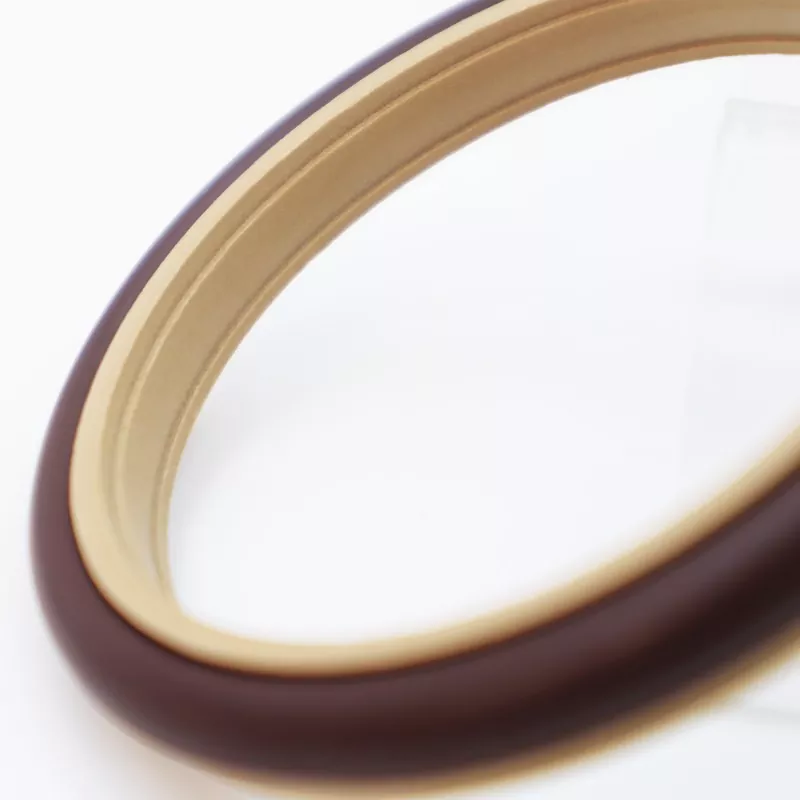

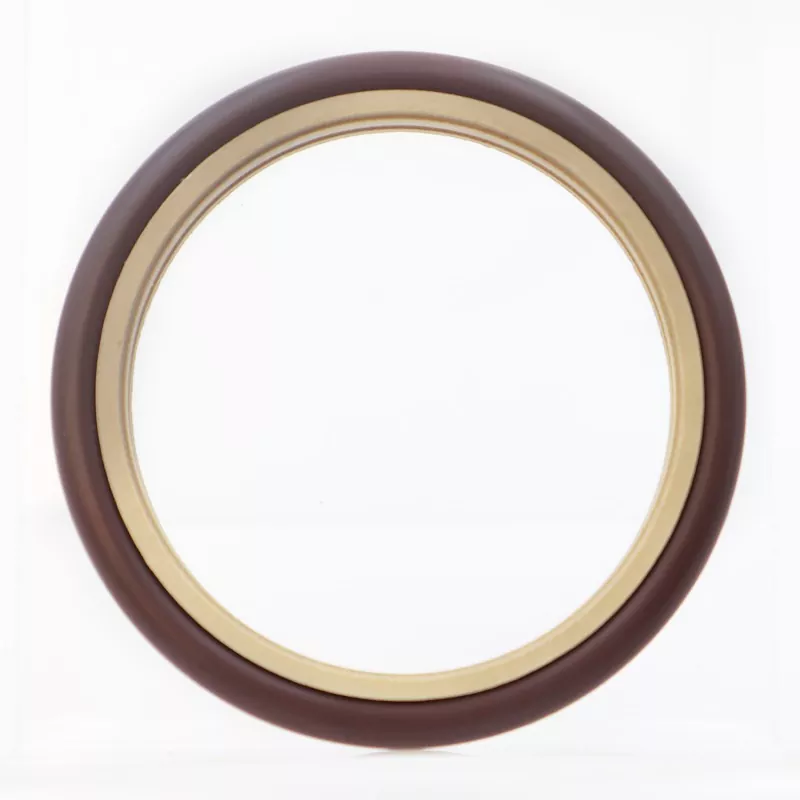

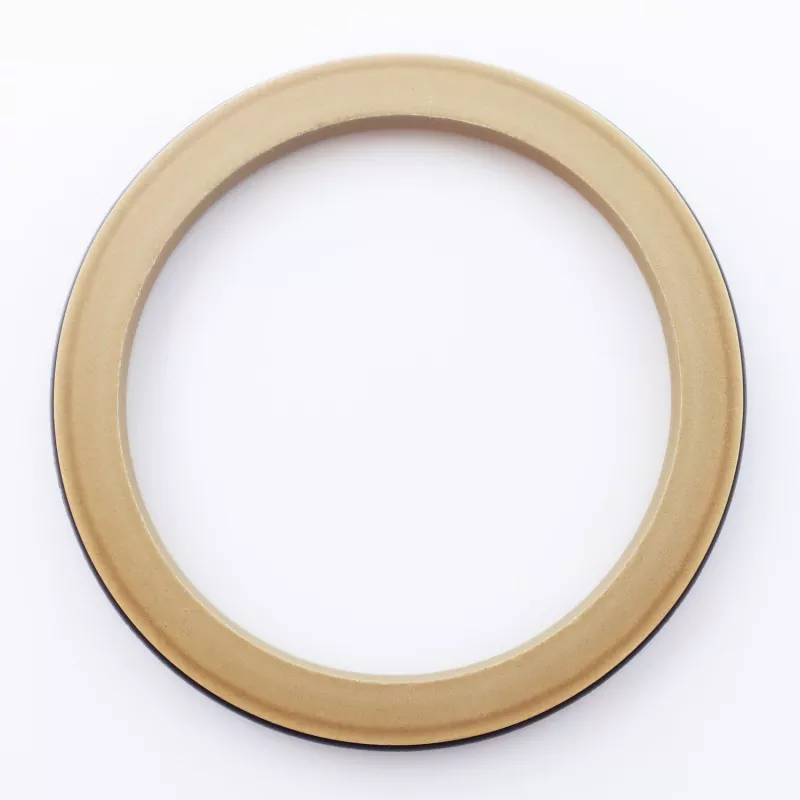

مهر و موم شفت دوار ترکیبی دندانه دار RC2051-B/G از یک حلقه آب بندی دندانه دار ساخته شده از PTFE پر شده و یک O-ring لاستیکی تشکیل شده است. برای آب بندی یک طرفه در کاربردهای هیدرولیکی و پنوماتیکی که شامل حرکت رفت و برگشتی و چرخشی است، طراحی شده است. ویژگی های کلیدی عبارتند از عمر طولانی، اصطکاک کم، عملکرد عالی آب بندی و طراحی فشرده. همچنین نتایج عالی آب بندی و حداقل مقاومت اصطکاکی را در کاربردهای آب بندی چرخشی آب-هیدرولیک ارائه می دهد.
عملکرد آب بندی قابل اعتماد را حتی در شرایط عملیاتی چرخشی آب-هیدرولیک حفظ می کند و به طور موثر سایش سطح شفت را کاهش می دهد و خطر نشت تجهیزات را به حداقل می رساند. ما از سوالات مشتریان OEM در مورد انتخاب محصول، مقایسه و خرید عمده استقبال می کنیم.
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
مقدار PV مرجع (MPa·m/s) |
سرعت مرجع (m/s) |
متوسط |
|
≤70 (نوع استاندارد) |
-35 تا 100+ (NBR O-ring) |
≤10 |
<2 |
روغن هیدرولیک، امولسیون، آب، هوا و غیره |
|
≤30 (نوع پرسرعت) |
-20 تا +200 (O-ring FKM) |
<6 |
1. مواد O-ring سازگار عبارتند از: RO1 Nitrile Rubber (NBR)، RO2 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4. سایر گزینه های موجود عبارتند از PTFE1، PTFE2، PTFE3 و PTFE5.
مدل سفارش: RC2051—80x91.7x7.6—PTFE3—R01
مدل - d x D x L - کد مواد
مشخصات در محدوده های مشخص شده موجود است.
|

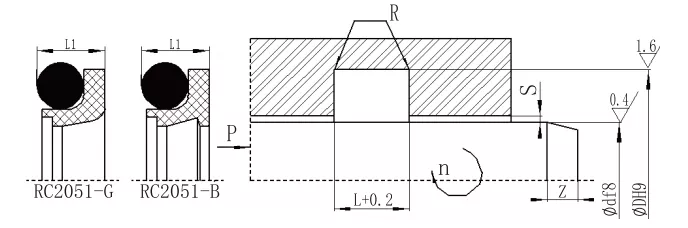

d f8 نوع استاندارد RC2051 |
d f8 سبک وظیفه RC2051-Q |
d f8 سنگین RC2051-Z |
D H9 |
L+0.2 |
L1 |
Rmax |
Smax |
زمین |
انجام دهید |
||
|
<10MPa |
<20MPa |
<40MPa |
|||||||||
|
-- |
5 ~ 15.9 |
-- |
d+4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
5 ~ 15.9 |
16 ~ 38.9 |
-- |
d+6.3 |
4.0 |
3.7 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38.9 |
39 ~ 107.9 |
5 ~ 15.9 |
d+8.2 |
5.2 |
4.7 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107.9 |
108 ~ 670.9 |
16 ~ 38.9 |
d+11.7 |
7.6 |
7.1 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670.9 |
999-671 |
39 ~ 107.9 |
d+15.5 |
9.6 |
8.9 |
0.6 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
999-671 |
1000-1599 |
108 ~ 670.9 |
d+19.4 |
12.1 |
11.3 |
0.7 |
0.7 |
0.5 |
0.3 |
12 |
8.60 |
|
1000-1599 |
≥1600 |
999-671 |
d+22 |
14.8 |
13.5 |
0.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
-- |
1000-1599 |
d+26 |
17.8 |
16.3 |
1.0 |
1.0 |
0.7 |
0.6 |
20 |
12.0 |
توجه: 1. برای قطر شفت ≤30 میلی متر، طراحی شیار باز توصیه می شود.
2. توصیه می شود که سختی سطح محور دوار از HRC 58 بیشتر باشد.
