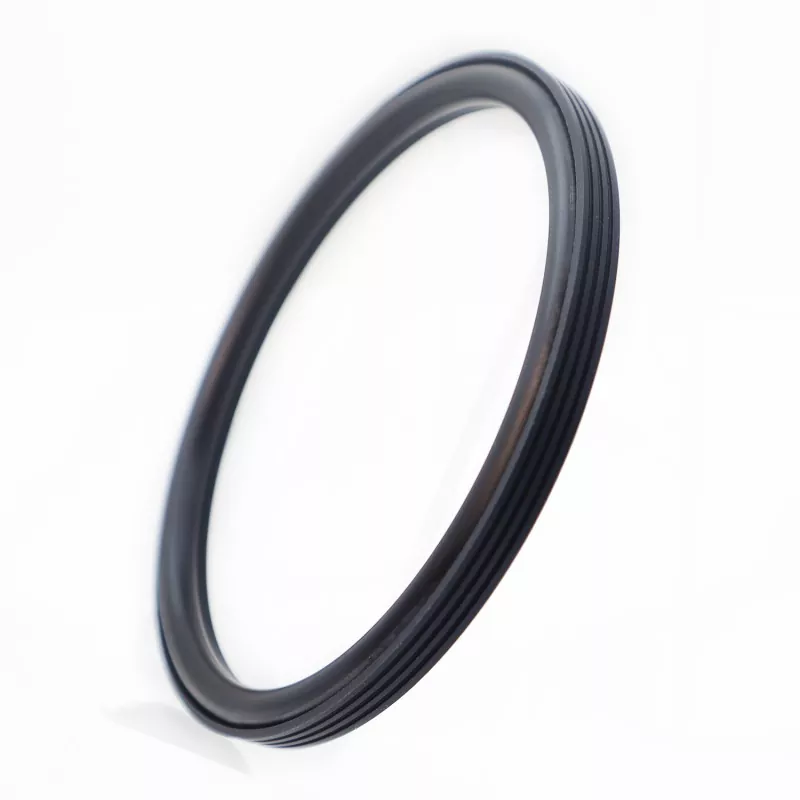

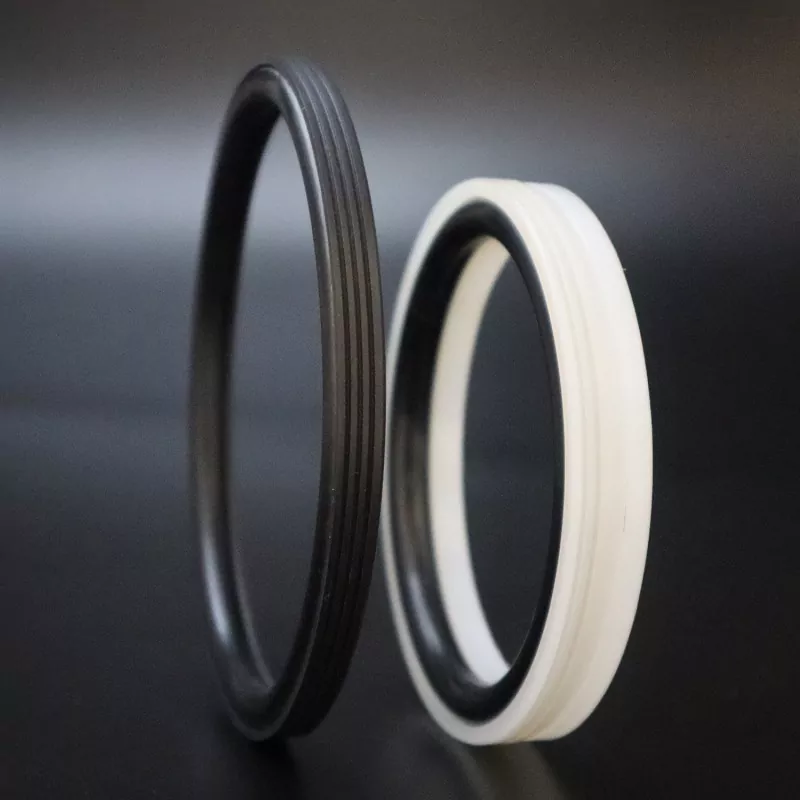

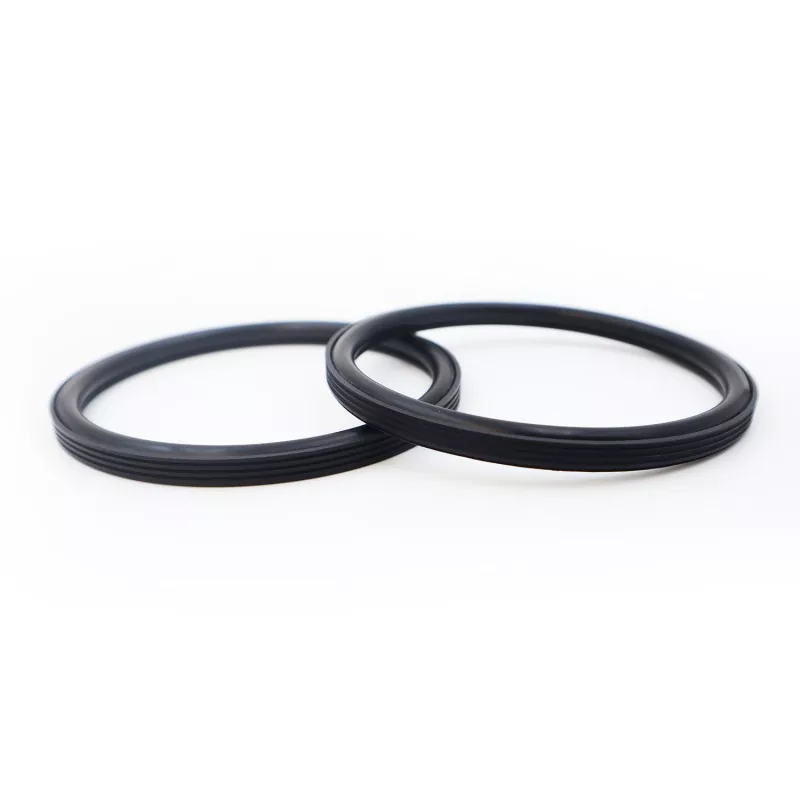

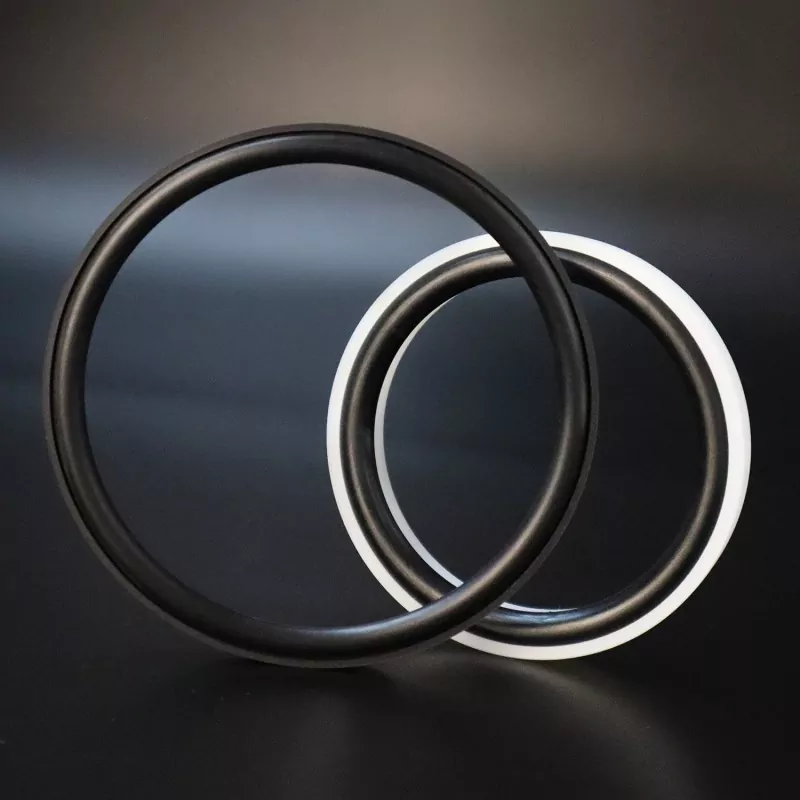

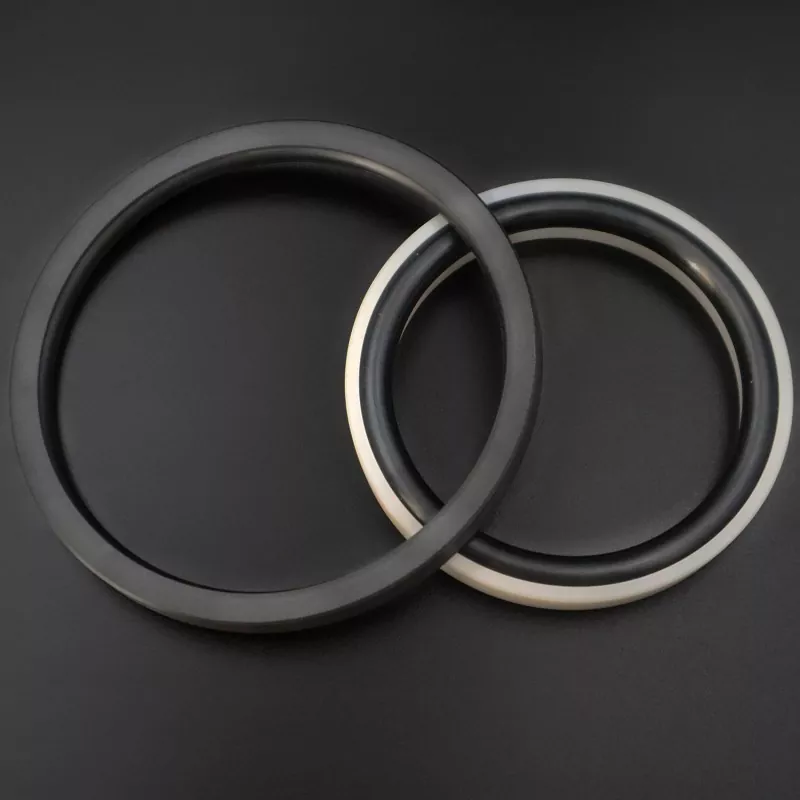

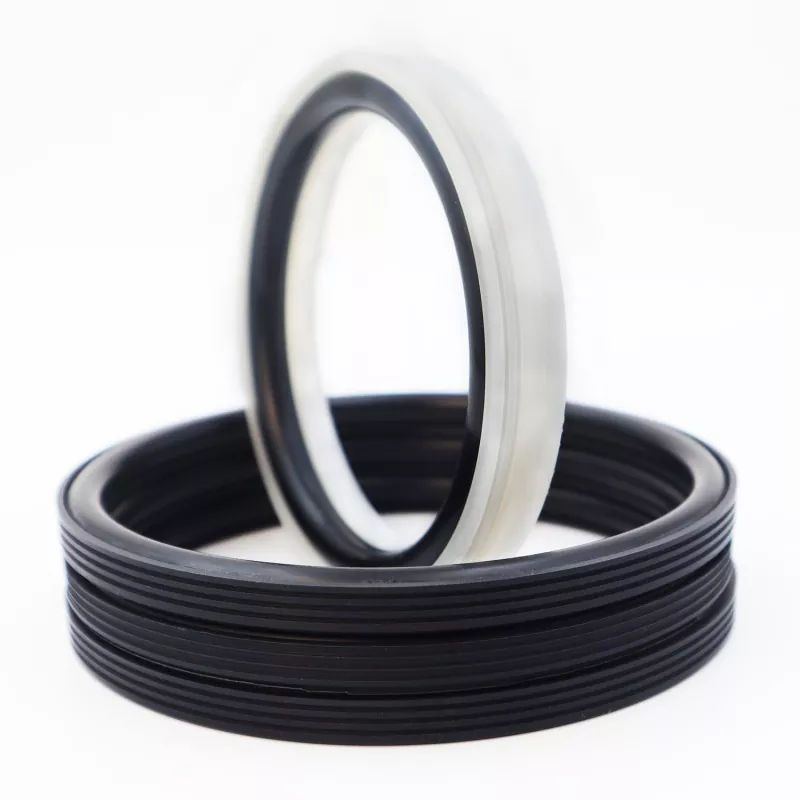

مهر و موم پیستون دندانه دار تقویت شده RC2062 از یک حلقه آب بندی دندانه دار با طراحی ویژه ساخته شده از پلاستیک مهندسی با کارایی بالا و یک حلقه O لاستیکی تشکیل شده است. برای آب بندی یک طرفه در کاربردهای هیدرولیک رفت و برگشتی و چرخشی مناسب است.
دارای طول عمر طولانی، اصطکاک کم، عملکرد آب بندی عالی، ردپای فشرده و سهولت نصب و نگهداری است. طراحی بهینه لبه آب بندی و ضخامت، آب بندی موثر را حتی در صورت قرار گرفتن در معرض محیط های خشن مانند دوغاب سیمان تضمین می کند.
با ساختار کلی فشرده خود، نیاز به فضای نصب را به حداقل می رساند و مونتاژ راحت در محل و نگهداری بعدی را تسهیل می کند. این به عنوان یک راه حل آب بندی قابل اعتماد برای محفظه های پیستون در کاربردهای حمل دوغاب عمل می کند. از تولیدکنندگان تجهیزات صنعتی دعوت می کنیم تا این محصول را ارزیابی، مقایسه و سفارش دهند.
مقادیر محدود کننده نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد)
|
سرعت (m/s) |
متوسط |
|
|
حرکت رفت و برگشتی |
حرکت چرخشی |
|||
|
≤100 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
≤2 |
آب، گل، نفت خام، روغن هیدرولیک، امولسیون |
|
-20 تا +200 (با O-ring FKM) |
||||
1. مواد O-ring سازگار عبارتند از: RO1 Nitrile Rubber (NBR)، RO2 Fluoroelastomer (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4. سایر مواد موجود عبارتند از PTFE2، PTFE3، PTFE5، UPE، PK1، PK2 و غیره.
مدل سفارش: RC2062-80*68.3*7.6-PTFE4-R01

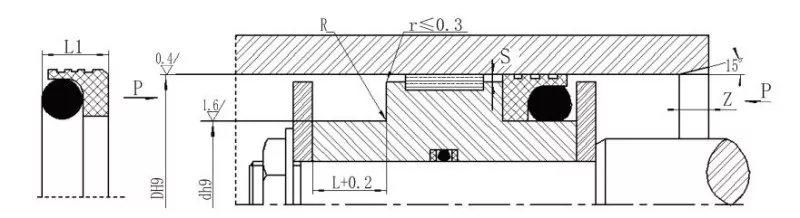

مدل - قطر سوراخ * قطر شیار * عرض شیار - کد مواد
هر اندازه در پارامترها در دسترس است
|
محدوده اندازه سوراخ نوع استاندارد D H9 RC2062 |
محدوده حفره سنگین D H9 RC2062-Z |
قطر شیار d h9 |
عرض شیار L+0.2 |
عرض مهر و موم L1 |
شعاع گوشه Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر مقطع اورینگ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24.9 |
10 ~ 12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51.9 |
13 ~ 24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52 ~ 127.9 |
25 ~ 51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128 ~ 500.9 |
52 ~ 127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 تا 1500 |
128 ~ 500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
توجه: 1. برای قطر سوراخ ≤30 میلی متر، طراحی شیار باز توصیه می شود.
2. برای فشارهای بیش از 30 مگاپاسکال، یک تناسب H8/f8 برای شکاف اکستروژن توصیه می شود.
