فشار/MPa |
دما / درجه سانتیگراد |
سرعت /m/s |
متوسط |
|
≤40 |
-35 ~ 100 (با NBR O-ring) |
≤2 |
روغن هیدرولیک، امولسیون، آب، گاز و غیره. |
|
-20 ~ 200 (با O-ring FKM) |
1. مواد O-ring موجود: لاستیک نیتریل بوتادین R01 (NBR)، فلورو لاستیک R02 (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3 و PTFE4. مواد اختیاری دیگر عبارتند از PTFE1، PTFE2، و PTFE5.
نمونه سفارش
سفارش مدل RC2052—80x91×4.2—PTFE3—R01 Model-dxDxL- کد مواد
سفارش مدل RCX17—80x91×4.2—HPU Model-dxDxL- Material Code

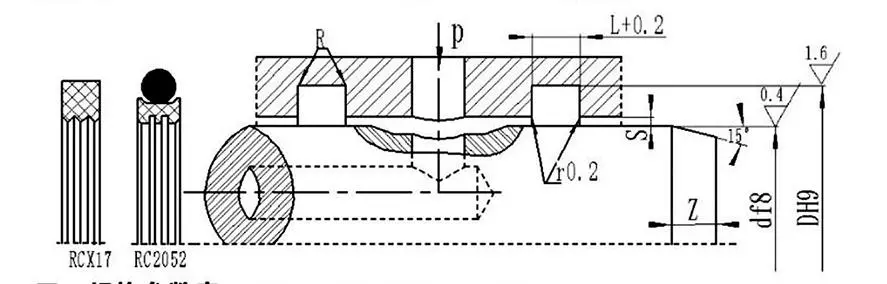

جدول مشخصات و پارامترها (هر مشخصاتی در محدوده پارامتر موجود است)
|
محدوده قطر شفت d f8 |
قطر ترانشه DH9 |
عرض ترانشه L+⁰.2 |
فاصله شعاعی Smax |
گوشه های گرد Rmax |
چمفر زمین |
|
|
0 ~ 10 مگاپاسکال |
10 ~ 20 مگاپاسکال |
|||||
|
6 تا 18 |
d+49 |
2.2 |
0.15 |
0.1 |
0.4 |
2 |
|
19 تا 37 |
d+7.5 |
3.2 |
0.2 |
0.15 |
0.6 |
3 |
|
38 تا 199 |
d+11.0 |
4.2 |
0.25 |
0.2 |
1.0 |
4 |
|
200 تا 255 |
d+15.5 |
6.3 |
0.3 |
0.25 |
1.3 |
5 |
|
256 تا 649 |
d+21.0 |
8.1 |
0.3 |
0.25 |
1.8 |
7 |
|
650 تا 1500 |
d+28.0 |
9.5 |
0.45 |
0.3 |
2.0 |
8 |
توجه: برای قطر شفت ≤ 30 میلی متر، شیارهای باز توصیه می شود.
|
d |
D |
L |
d |
D |
L |
d |
D |
L |
d |
D |
L |
|
8 |
12.9 |
2.2 |
48 |
59.0 |
4.2 |
150 |
161.0 |
4.2 |
350 |
371.0 |
8.1 |
|
10 |
14.9 |
2.2 |
50 |
61.0 |
4.2 |
160 |
171.0 |
4.2 |
360 |
381.0 |
8.1 |
|
12 |
16.9 |
2.2 |
55 |
66.0 |
4.2 |
170 |
181.0 |
4.2 |
370 |
391.0 |
8.1 |
|
14 |
18.9 |
2.2 |
60 |
71.0 |
4.2 |
180 |
191.0 |
4.2 |
380 |
401.0 |
8.1 |
|
15 |
19.9 |
2.2 |
63 |
74.0 |
4.2 |
190 |
201.0 |
4.2 |
390 |
411.0 |
8.1 |
|
16 |
20.9 |
2.2 |
65 |
76.0 |
4.2 |
200 |
215.5 |
6.3 |
400 |
421.0 |
8.1 |
|
18 |
22.9 |
2.2 |
70 |
81.0 |
4.2 |
210 |
225.5 |
6.3 |
420 |
441.0 |
8.1 |
|
20 |
27.5 |
3.2 |
75 |
86.0 |
4.2 |
220 |
235.5 |
6.3 |
450 |
471.0 |
8.1 |
|
22 |
29.5 |
3.2 |
80 |
91.0 |
4.2 |
230 |
245.5 |
6.3 |
480 |
501.0 |
8.1 |
|
24 |
31.5 |
3.2 |
85 |
96.0 |
4.2 |
240 |
255.5 |
6.3 |
500 |
521.0 |
8.1 |
|
25 |
32.5 |
3.2 |
90 |
101.0 |
4.2 |
250 |
265.5 |
6.3 |
520 |
541.0 |
8.1 |
|
28 |
35.5 |
3.2 |
95 |
106.0 |
4.2 |
260 |
281.0 |
8.1 |
550 |
571.0 |
8.1 |
|
30 |
37.5 |
3.2 |
100 |
111.0 |
4.2 |
270 |
291.0 |
8.1 |
600 |
621.0 |
8.1 |
|
32 |
39.5 |
3.2 |
105 |
116.0 |
4.2 |
280 |
301.0 |
8.1 |
630 |
651.0 |
8.1 |
|
35 |
42.5 |
3.2 |
110 |
121.0 |
4.2 |
290 |
311.0 |
8.1 |
650 |
678.0 |
8.1 |
|
36 |
43.5 |
3.2 |
115 |
126.0 |
4.2 |
300 |
321.0 |
8.1 |
670 |
698.0 |
9.5 |
|
38 |
49.0 |
4.2 |
120 |
131.0 |
4.2 |
310 |
331.0 |
8.1 |
700 |
728.0 |
9.5 |
|
40 |
51.0 |
4.2 |
125 |
136.0 |
4.2 |
320 |
341.0 |
8.1 |
750 |
778.0 |
9.5 |
|
42 |
53.0 |
4.2 |
130 |
141.0 |
4.2 |
330 |
351.0 |
8.1 |
800 |
828.0 |
9.5 |
|
45 |
56.0 |
4.2 |
140 |
151.0 |
4.2 |
340 |
361.0 |
8.1 |
1000 |
1028.0 |
9.5 |
توجه: مشخصات مورد نیاز در اینجا ذکر نشده است. لطفا با شرکت ما تماس بگیرید ما محصولاتی با حداکثر قطر 2800 میلی متر ارائه می دهیم.
دستورالعمل نصب و استفاده همه جانبه
Rui Chen می داند که نصب صحیح اولین پیش نیاز برای اطمینان از عملکرد کامل مهر و موم است، ما همچنین به شما راهنمایی جامعی در مورد استفاده از هر محصول، به خصوص قطعات سفارشی پیچیده یا غیر استاندارد خواهیم داد، راهنمای نصب گرافیکی مفصلی نیز وجود خواهد داشت.
این راهنماها همراه با نمودارهای گام به گام با وضوح بالا و دستورالعمل های متنی هستند که به وضوح نقاط بازرسی قبل از نصب، مراحل صحیح نصب، ابزار مورد نیاز و عملیات اشتباهی را که باید از آنها اجتناب شود، به وضوح نشان می دهد، گویی مهندسان ما در محل هستند. علاوه بر این، برای مجموعهها یا سیستمهای پیچیده، ما آموزشهای ویدیویی حرفهای ایجاد میکنیم که به اپراتورهای شما اجازه میدهد تا بهطور مستقیم و سریع بر تکنیکهای نصب و اقدامات احتیاطی از طریق نمایشهای پویا تسلط پیدا کنند، و خطر خرابی زودهنگام به دلیل نصب نامناسب را تا حد زیادی کاهش میدهد.
