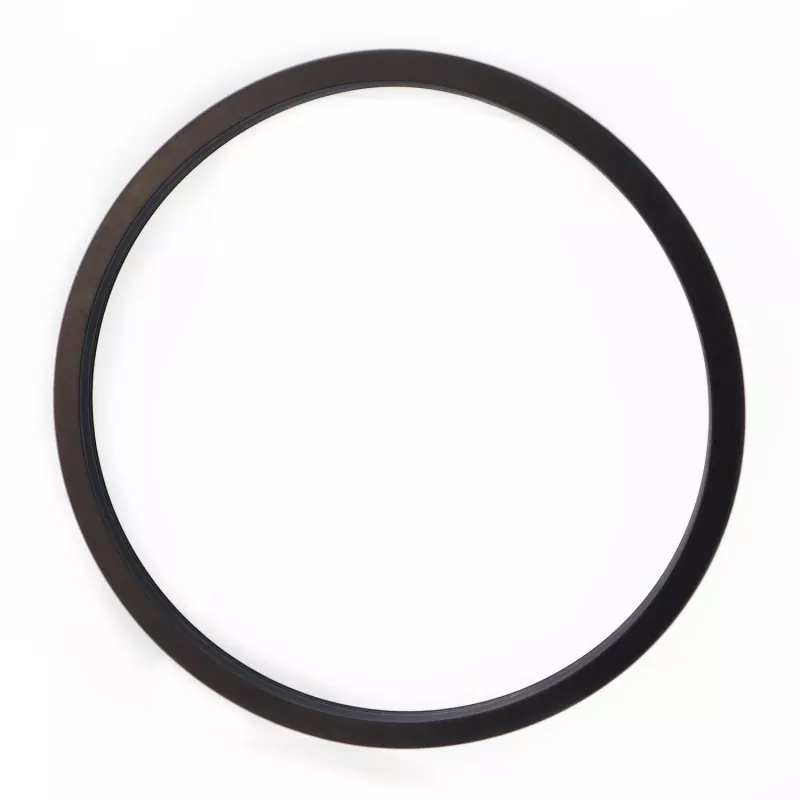

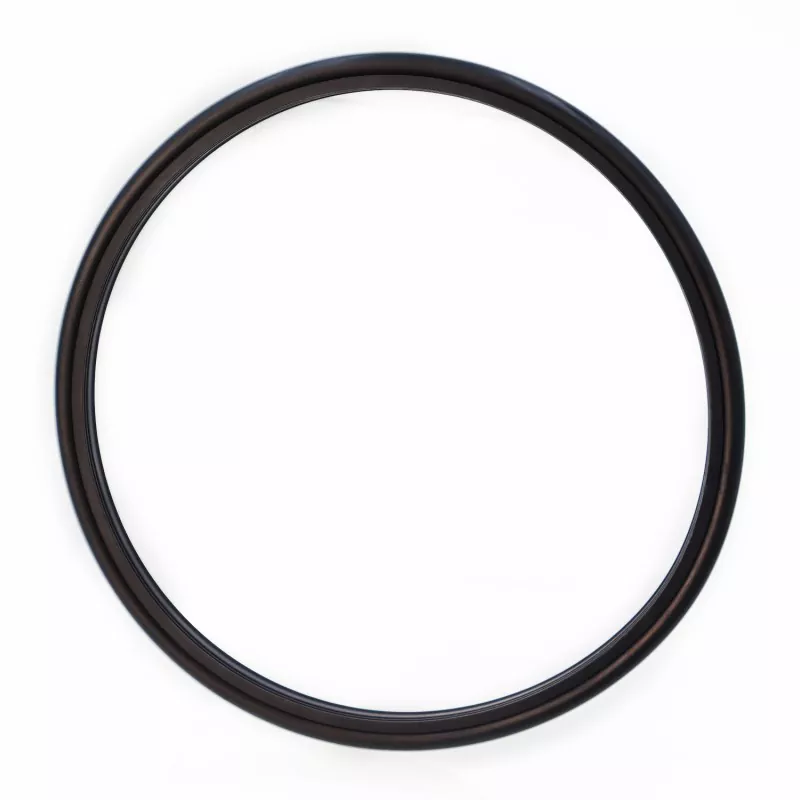

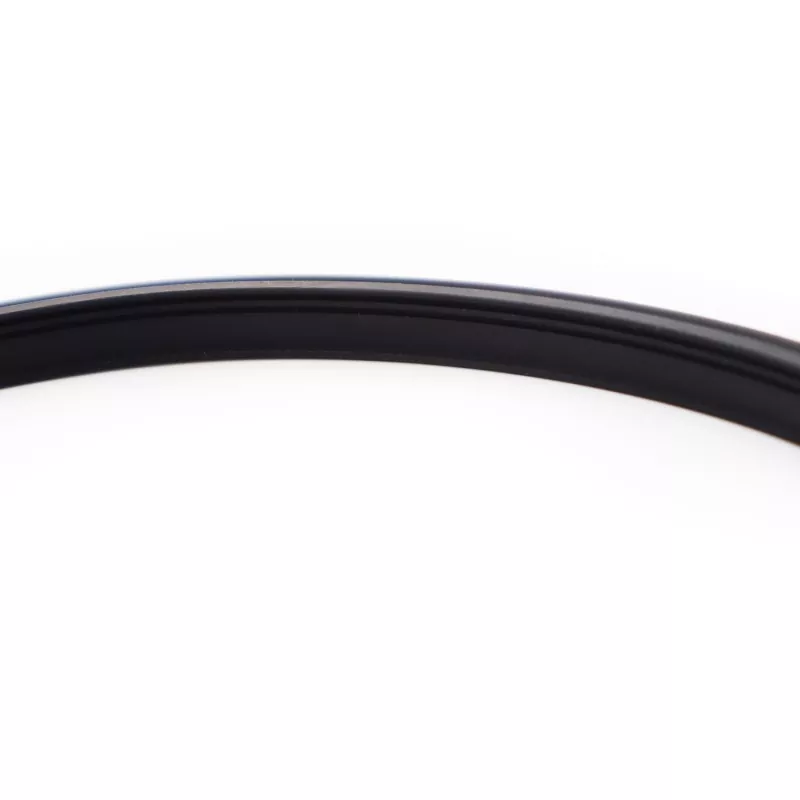

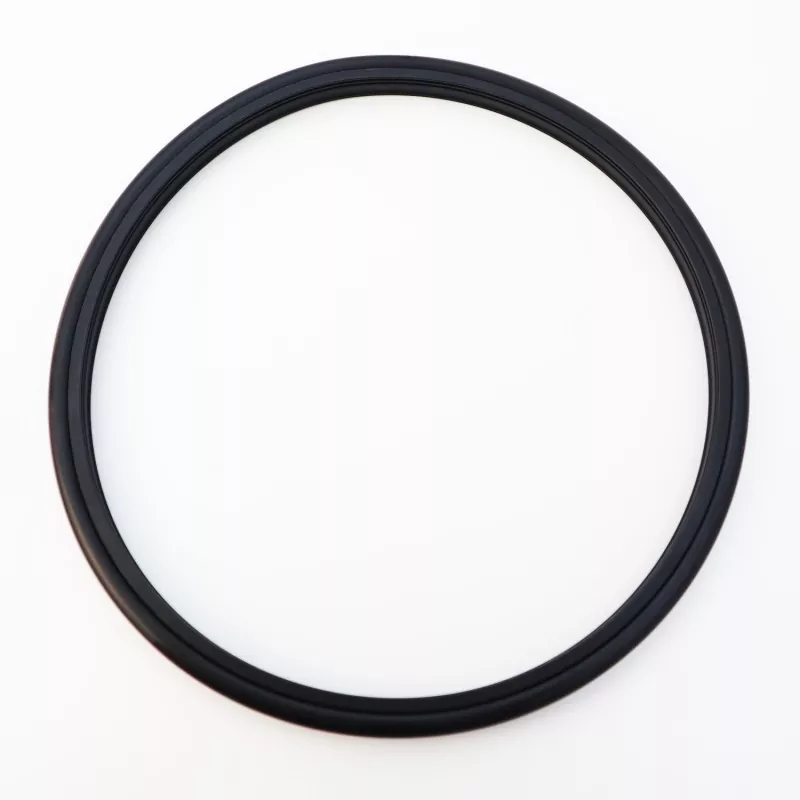

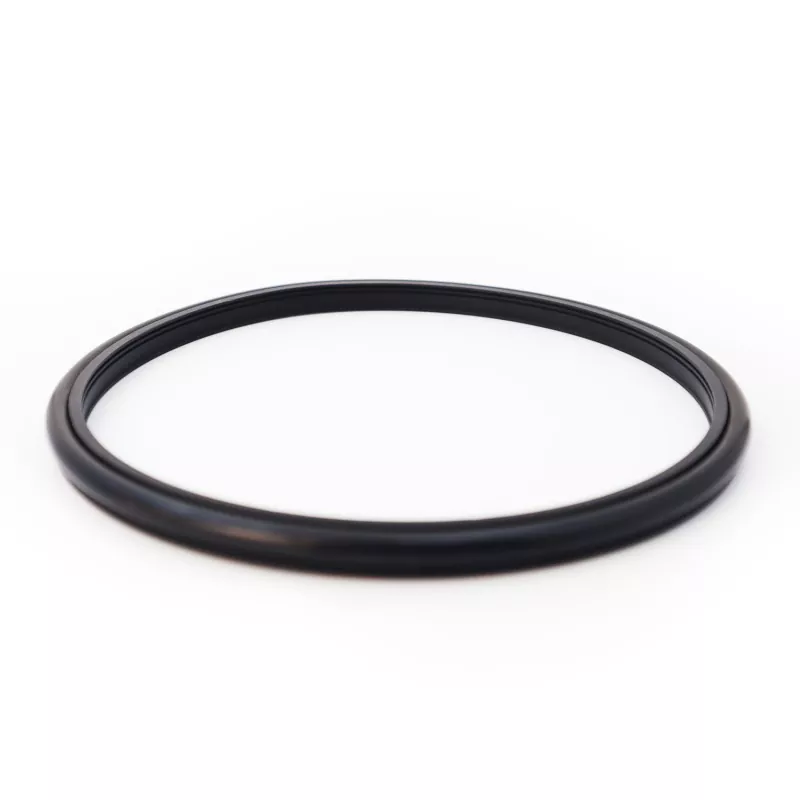

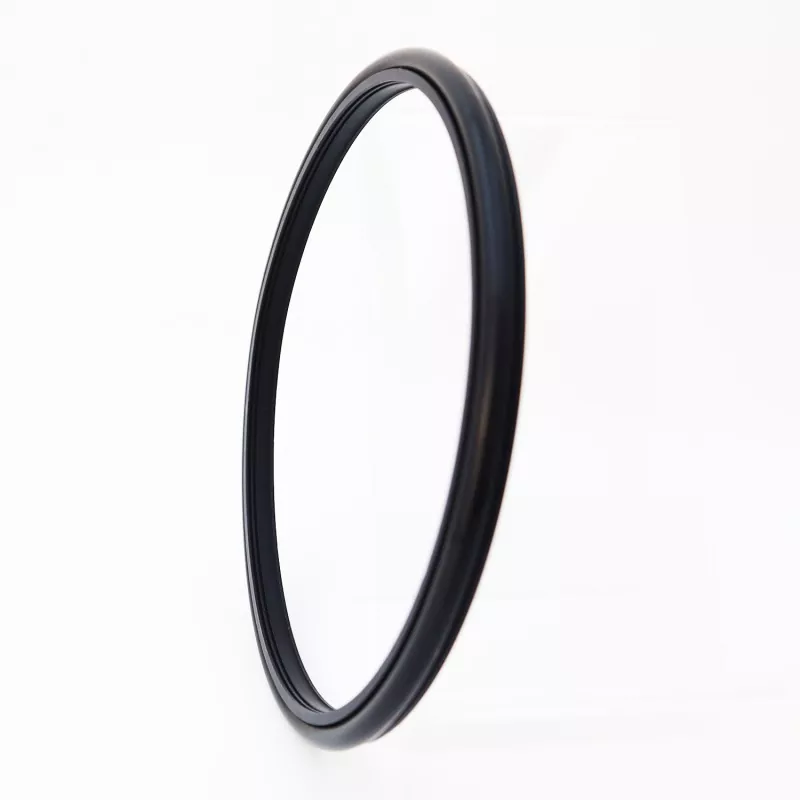

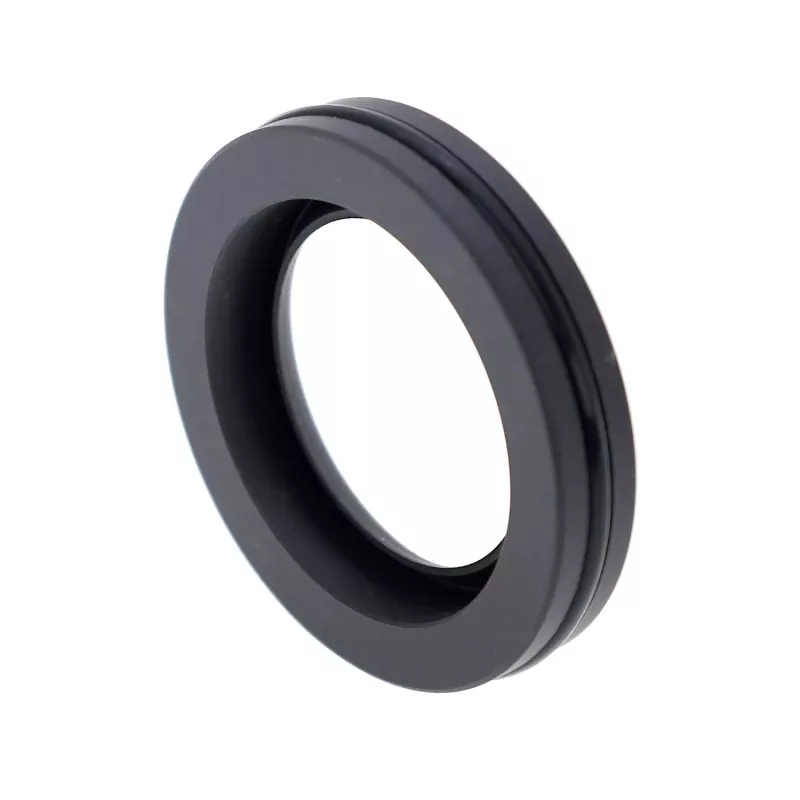

مهر و موم ترکیبی دندانه دار تقویت شده RC2061 (طراحی شده برای آب بندی دوغاب سیمان) از یک حلقه مهر و موم دندانه دار با طراحی ویژه ساخته شده از پلاستیک مهندسی با کارایی بالا و یک O-ring لاستیکی تشکیل شده است. برای آب بندی یک طرفه در کاربردهای هیدرولیک رفت و برگشتی و چرخشی مناسب است. ضخامت لبه بهینه آن در برابر فرسایش ناشی از دوغاب سیمان و ناخالصی‌های گل مقاومت می‌کند و از آب‌بندی قابل اعتماد و اصطکاک کم اطمینان می‌دهد در حالی که نیاز به حداقل فضای نصب دارد. طراحی، مونتاژ و نگهداری آسان را تسهیل می کند و به طور موثر تخریب سریع آب بندی ناشی از ذرات ذرات در محیط را کاهش می دهد.
عمدتاً در کاربردهایی مانند پمپ‌های پیستونی، پمپ‌های گل، ابزارهای حفاری پیچی، دکل‌های حفاری، تجهیزات اکتشاف نفت و کارخانه‌های اختلاط بتن استفاده می‌شود. از ویژگی های کلیدی می توان به عمر طولانی، اصطکاک کم، عملکرد آب بندی عالی، ردپای فشرده و سهولت نصب و نگهداری اشاره کرد.
هنگامی که برای آب بندی محیط های گل مانند استفاده می شود، تزریق گریس روان کننده بین دو (یا بیشتر) عنصر آب بندی توصیه می شود.
مقادیر محدود کننده نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
متوسط |
|
|
حرکت رفت و برگشتی |
حرکت چرخشی |
|||
|
≤100 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
≤2 |
آب، گل، نفت خام، روغن هیدرولیک، امولسیون |
|
-20 تا +200 (با O-ring FKM) |
||||
1. مواد O-ring سازگار عبارتند از: RO1 Nitrile Rubber (NBR)، RO2 Fluoroelastomer (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4. سایر مواد موجود عبارتند از PTFE2، PTFE3، PTFE5، UPE، PK1، PK2 و غیره.
مدل سفارش: RC2061-80*91.7*7.6-PTFE4-R01 (مدل - قطر شفت * قطر شیار * عرض شیار - کد مواد)
در هر اندازه ای در محدوده مشخص شده موجود است.
|

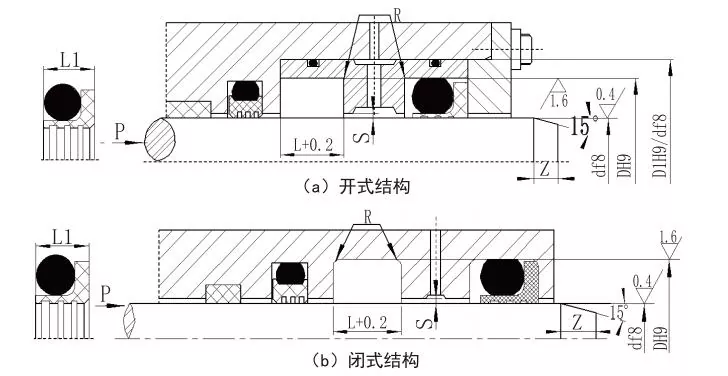

محدوده قطر شفت نوع استاندارد d f8 RC2061 |
محدوده قطر شفت سنگین d f8 RC2061-Z |
قطر شیار D H9 |
عرض شیار L+0.2 |
عرض مهر و موم L1 |
شعاع گوشه Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر مقطع اورینگ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38.9 |
5 ~ 15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107.9 |
16 ~ 38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670.9 |
39 ~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 تا 1600 |
108 ~ 670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
توجه: 1. برای قطر شفت ≤30 میلی متر، طراحی شیار باز توصیه می شود.
2. برای کاربردهای آب بندی دوار، سختی سطح شفت ≥58 HRC توصیه می شود.
3. برای فشارهای بیش از 30 مگاپاسکال، یک تناسب H8/f8 برای شکاف اکستروژن توصیه می شود.
