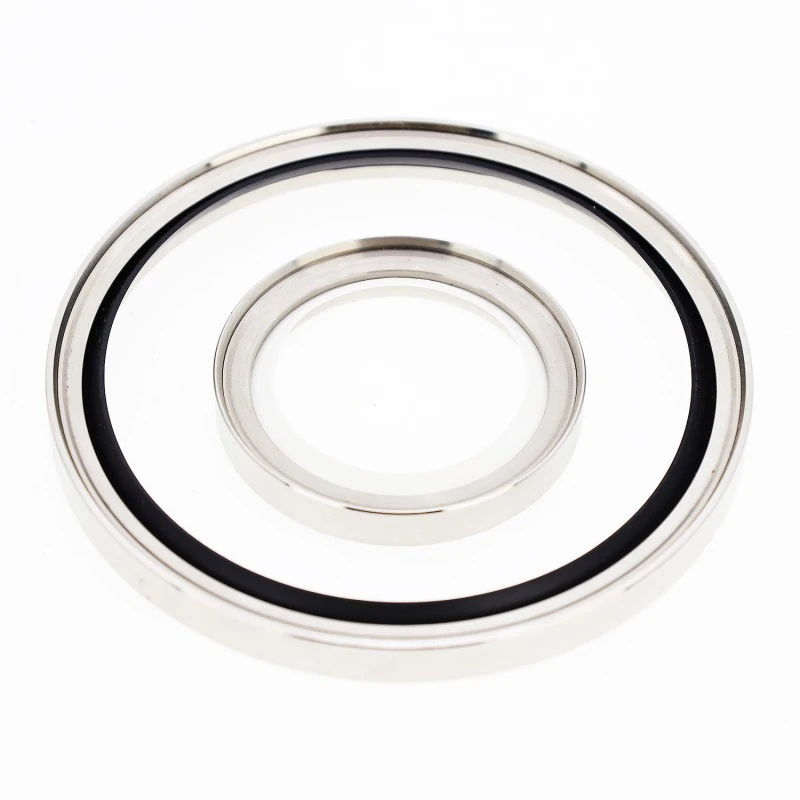

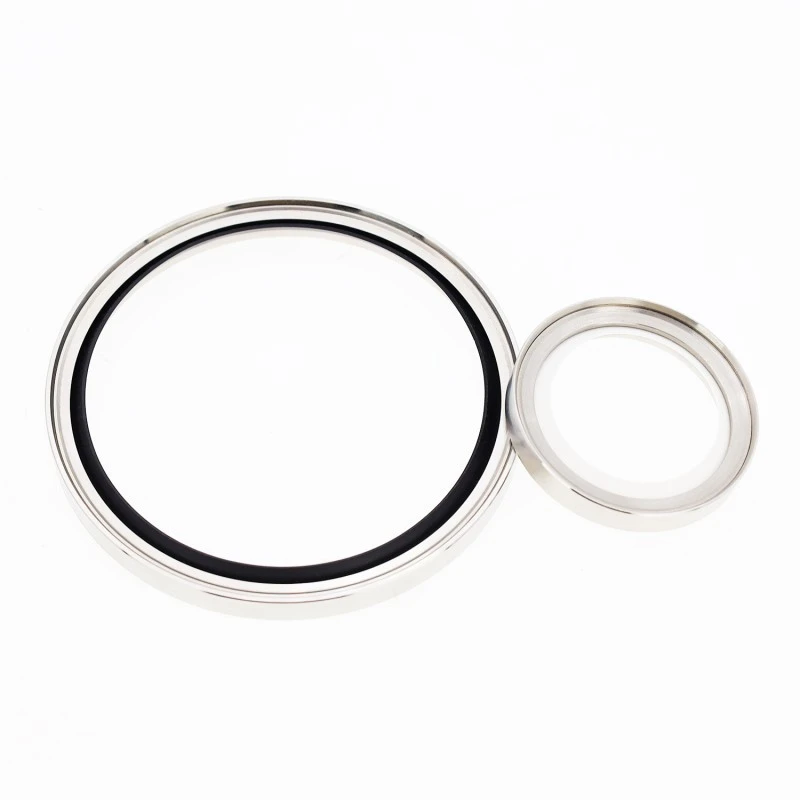

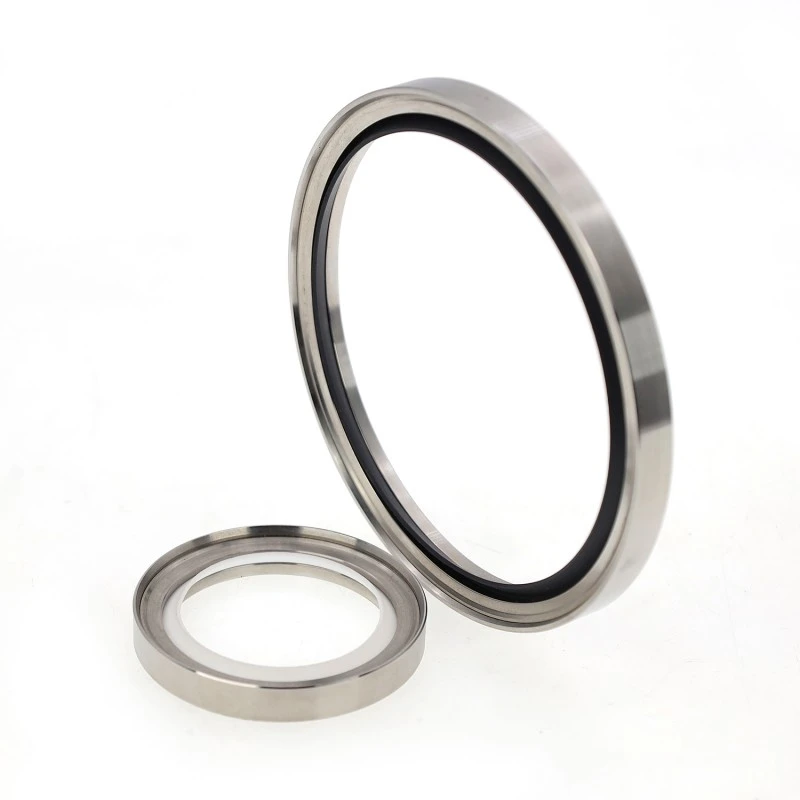

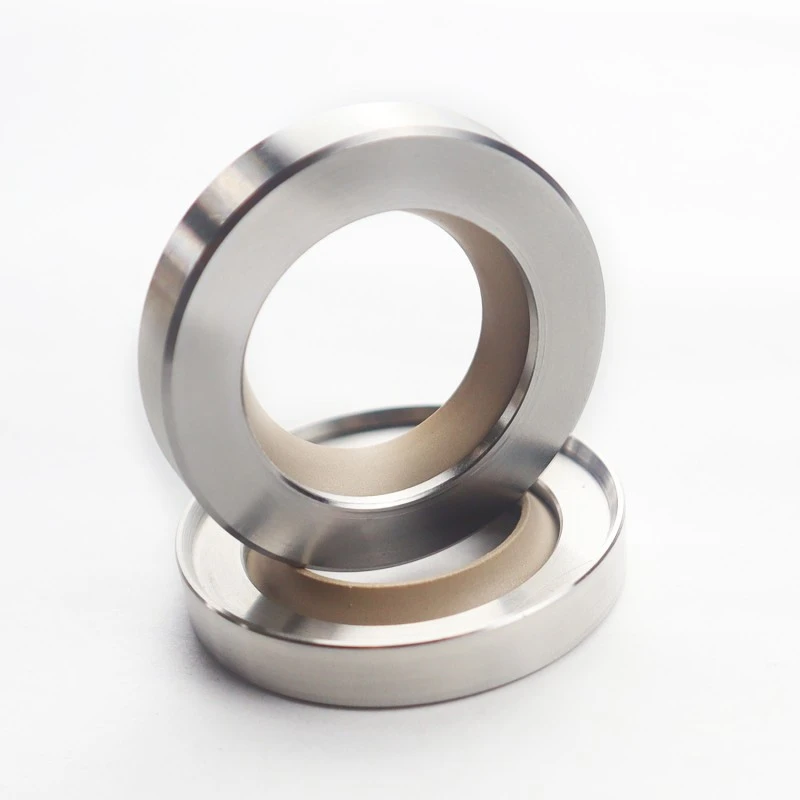

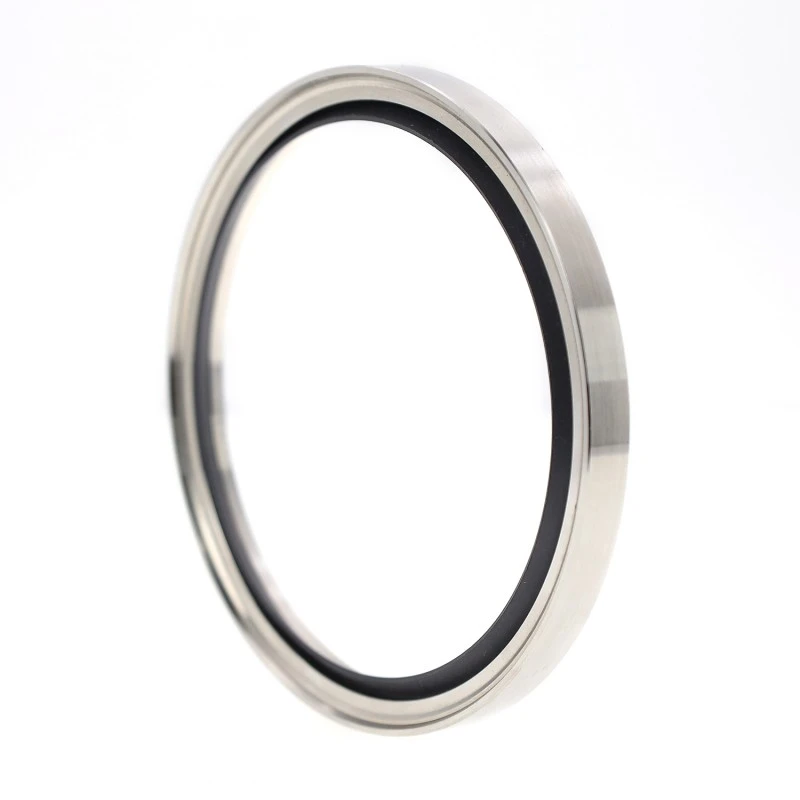

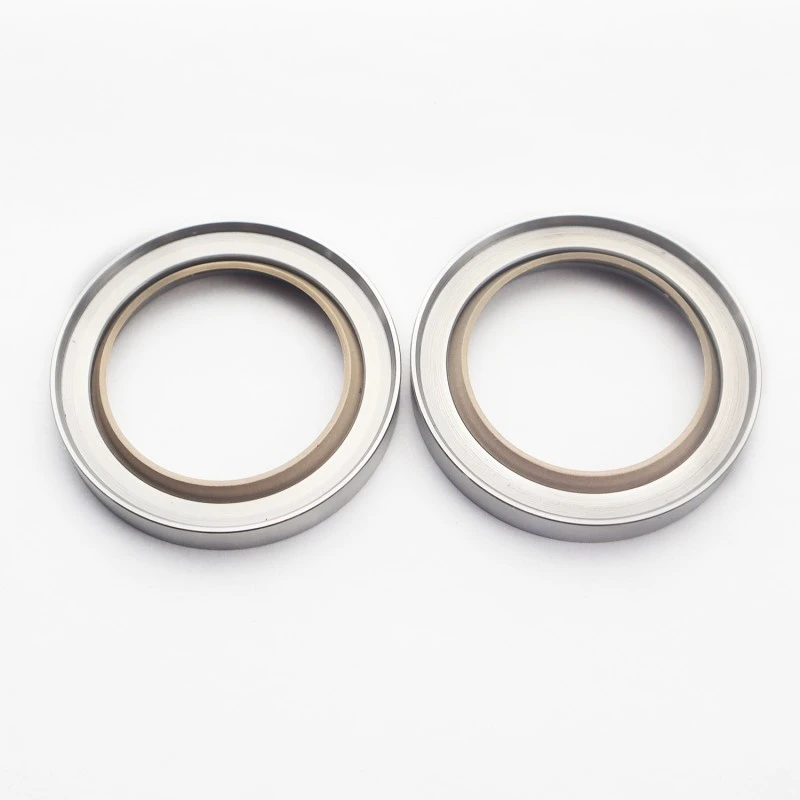

1. مقاومت شیمیایی عالی
2. محدوده دمای عملیاتی گسترده
3. مناسب برای روغن کاری کم و بدون روغن
4. اصطکاک کم برای حداقل مصرف برق
5. مناسب برای سرعت های خطی بالا
6. بدون اثر لغزش چسب، مقاومت کم شروع پس از توقف طولانی مدت
7. مناسب برای شفت های چرخان سخت نشده (با انتخاب مناسب مهر و موم لب PTFE)
8. مناسب برای کاربردهای فشار بالا
کاربردهای معمولی عبارتند از: کمپرسورهای دوار، کمپرسورهای اسکرو، جعبه دنده/گیربکس، دمنده، موتور، ماشین ابزار، پمپ، موتور هیدرولیک، سانتریفیوژ و غیره.
الزامات سختی برای سطوح جفت گیری
سختی توصیه شده: HRC ≥ 58. سختی مورد نیاز به عوامل زیادی بستگی دارد. برای کاربردهای کم فشار و سرعت کم، شفتهای چرخشی نرمتر نیز مناسب هستند. برای فلزات نرم، لب بند PTFE6 توصیه می شود.
الزامات کیفیت برای سطوح جفت گیری Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
شکل مقطع |
مدل |
فشار |
دما |
سرعت |
متوسط |
|
|
RCS-A |
0.5 |
-35 ~ 200 |
40 |
نفت، گاز، آب و غیره |
|
|
RCS-B |
2 |
-35 ~ 200 |
20 |
نفت، گاز، آب و غیره |
|
|
RCS-C |
1 |
-35 ~ 200 |
20 |
نفت، گاز، آب و غیره |
|
|
RCS-D |
2 |
-35 ~ 200 |
20 |
نفت، گاز، آب و غیره |
مهر و موم چرخش مارپیچی دینامیک سیال: نوع RCS-D از آب بند لب با الگوی چرخش مارپیچی استفاده می کند که عملکرد آب بندی را بهبود می بخشد. شفت دوار فقط مجاز است در یک جهت بچرخد.

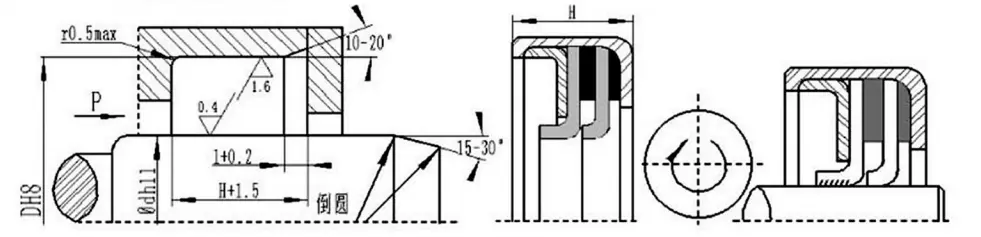

الزامات محل نصب
نمونه سفارش: RCS-A-65×85×10 Model - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
لطفا با شرکت ما تماس بگیرید؛ مدل RC2057 محصولاتی با حداکثر طول 1600 میلی متر ارائه می دهد.
راهنمای نصب مهر و موم روغن PTFE
1. مهر و موم روغن و تمام قطعات نصب را تمیز و روغن کاری کنید.
2. قبل از نصب، مهر و موم روغن باید بر روی یک شفت صاف با همان قطر شفت نصب شود تا از سفت شدن بیش از حد و شکست نصب و جلوگیری از گرم شدن بیش از حد در طول عملیات اولیه جلوگیری شود.
3. قبل از نصب، درزگیر (مانند Loctite 601 یا 641) را به محیط بیرونی و سطح انتهایی مهر و موم روغن بمالید تا از نشت در قطر بیرونی جلوگیری شود.
4. هنگام نصب لبه مهر و موم روغن PTFE روی شفت، لبه مهر و موم روغن PTFE باید محافظت شود تا از آسیب دیدن لبه آب بندی از نخ ها، راه های کلید و غیره جلوگیری شود.
5. برای نصب مهر و موم روغن PTFE باید از یک آستین راهنما استفاده شود تا لب در برابر آسیب محافظت شود. آستین راهنما دارای یک زاویه مخروطی 15 درجه در انتهای هدایت کننده است و سوراخ داخلی انتهای دیگر به صورت کشویی روی شفت است. قطر بیرونی آستین راهنما، قطر شفت + 1 میلی متر، با سطح صاف و لبه های گرد است. برای نصب مهر و موم روغن PTFE به شکل 1 مراجعه کنید.
6. مواد آستین راهنما توصیه می شود پلاستیک سخت باشد.
7. پس از نصب مهر و موم روغن، باید آن را با یک دستگاه گیره ثابت و با درزگیر در محیط بیرونی و وجه انتهایی آب بندی کرد. برای تثبیت مهر و موم روغن PTFE به شکل 2 مراجعه کنید.

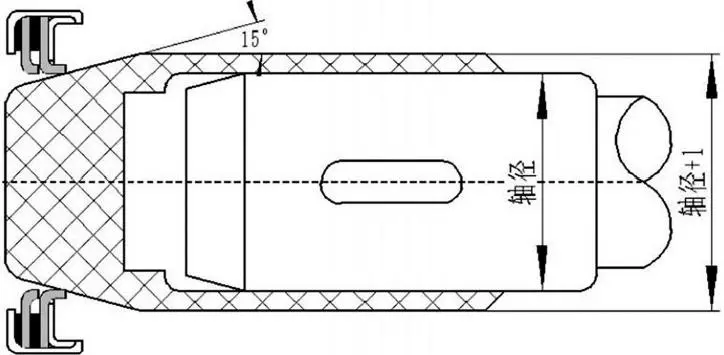

شکل 1. نصب مهر و موم روغن PTFE.

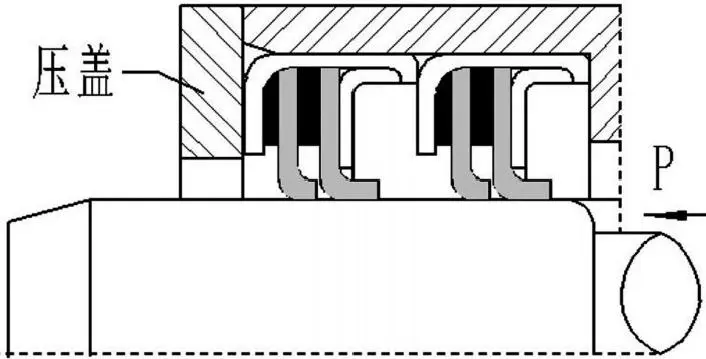

شکل 2. تثبیت مهر و موم روغن PTFE.
