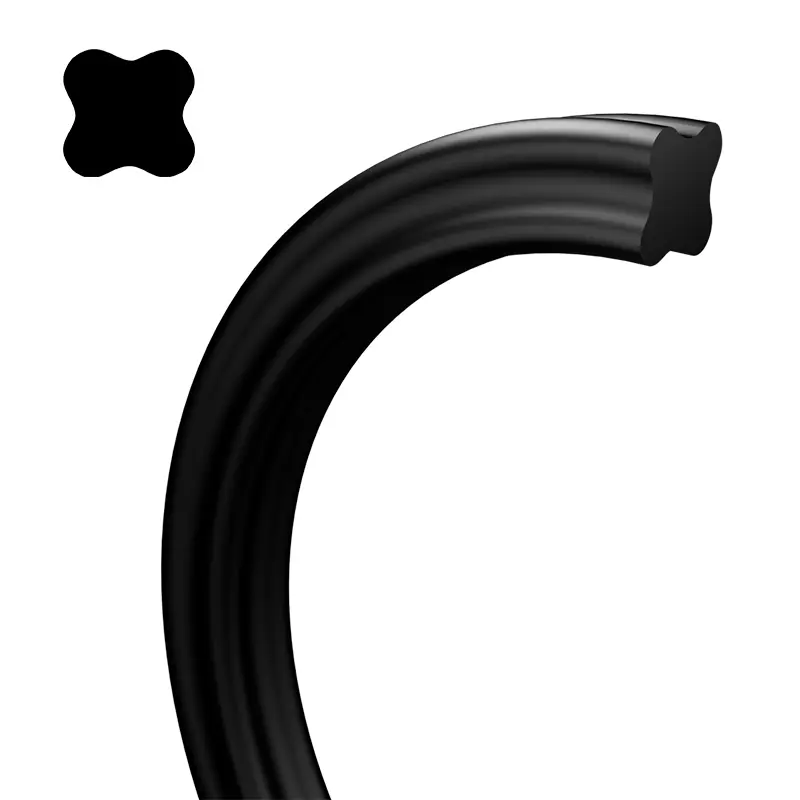

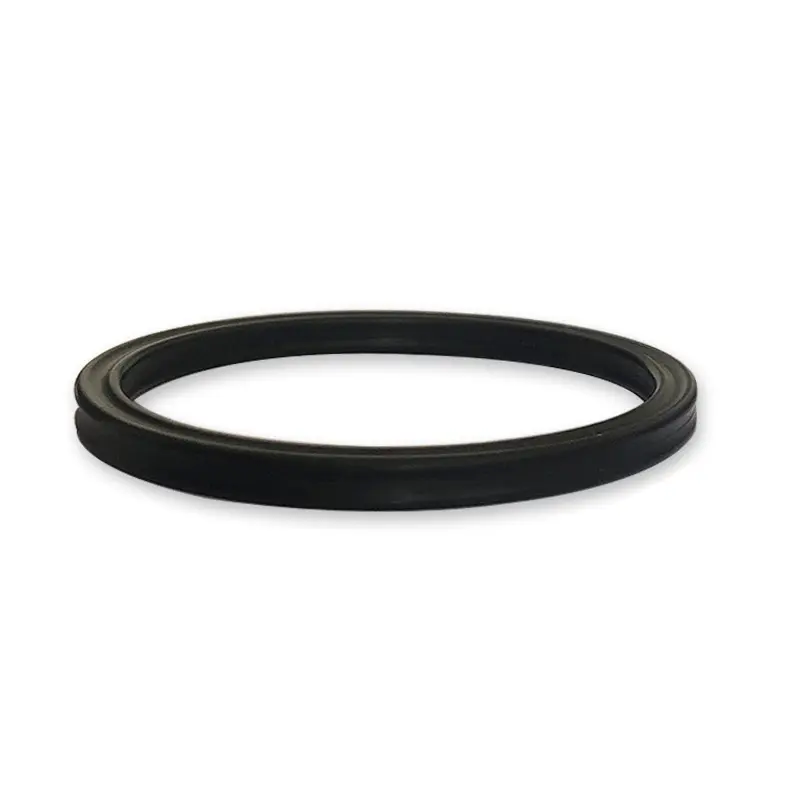

حلقه مهر و موم شده به شکل ستاره

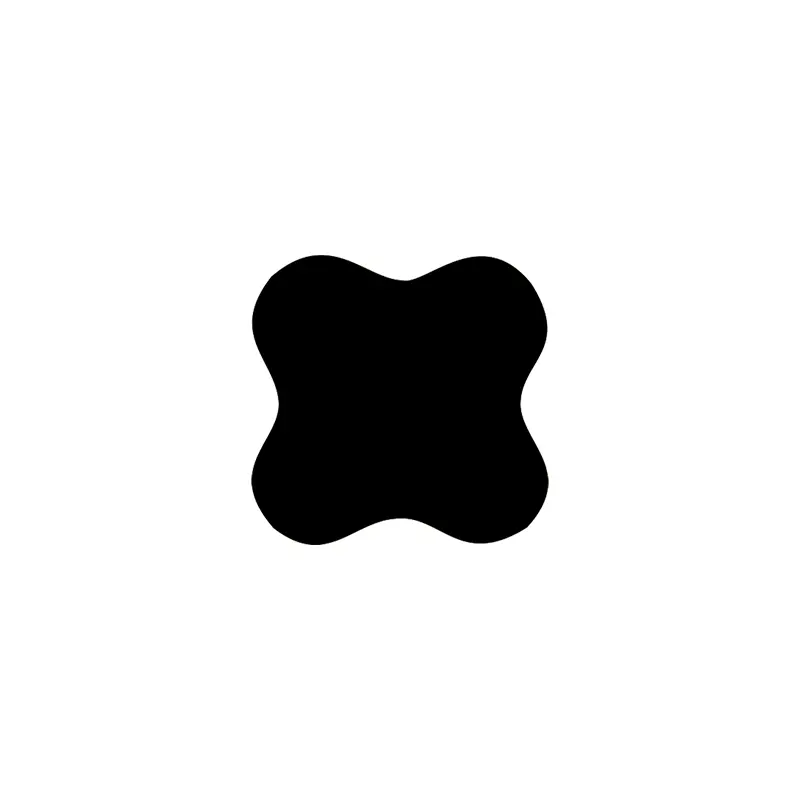

حلقه آب بندی ستاره به شکل یک مهر و موم چهار لبه ای با شکل X مانند است ، بنابراین به آن نیز یک حلقه X گفته می شود. این یک پیشرفت و پیشرفت بر اساس حلقه O است. ابعاد مقطعی آن برابر با حلقه O از استاندارد AS568A آمریکایی است و اساساً می تواند جایگزین استفاده از حلقه O شود.

در مقایسه با حلقه O ، حلقه آب بندی ستاره شکل یک حفره روغن کاری بین لب های آب بندی را تشکیل می دهد ، که مقاومت در برابر اصطکاک کوچکتر و مقاومت در برابر شروع کوچک دارد. از آنجا که لبه فلش آن در قسمت مقعر سطح مقطع قرار دارد ، اثر آب بندی بهتر است. مقطع غیر دایره ای به طور موثری از پدیده نورد در حین حرکت متقابل جلوگیری می کند.

دامنه کاربرد حلقه آب بندی ستاره شکل بسیار گسترده است. مواد مناسب را با توجه به دما ، فشار و متوسط ​​انتخاب کنید. برای اینکه حلقه آب بندی ستاره شکل با برنامه داده شده سازگار شود ، باید محدودیت های متقابل بین همه پارامترهای کار در نظر گرفته شود. هنگام تعیین دامنه کاربرد ، دمای اوج ، دمای کار مداوم و چرخه عملیاتی باید در نظر گرفته شود. در موارد چرخان ، افزایش دما ناشی از گرمای اصطکاک نیز باید در نظر گرفته شود.

این حلقه آب بندی X شکل یک عنصر آب بندی خودکشی است. نیروی آب بندی در حالت اولیه به میزان فشرده سازی و سختی مواد بستگی دارد. با افزایش فشار سیستم ، تغییر شکل فشرده سازی حلقه آب بندی افزایش می یابد و نیروی آب بندی کل افزایش می یابد و یک مهر و موم قابل اعتماد را تشکیل می دهد.

ویژگی ها و برنامه های کاربردی محصول:

انتخاب حلقه آب بندی ستاره شکل

آب بندی استاتیک یا حرکت خطی متقابل

(1) آب بندی سوراخ: قطر داخلی حلقه آب بندی ستاره شکل باید با شیار سازگار باشد ، یا کمتر از حدود 2 ٪ قطر پایین شیار. از آنجا که نیروی پیش از فشار ناشی از فشار قبل از فشرده سازی می تواند به طور مؤثر مانع از پیچاندن حلقه مهر و موم شده و نورد شود.

(2) آب بندی شافت: قطر داخلی حلقه آب بندی ستاره شکل باید برابر یا کمی بزرگتر از قطر بیرونی شافت باشد ، که می تواند در 1 ٪ کنترل شود. حلقه مهر و موم نصب آسان تر خواهد بود و عمر خدمات طولانی تری دارد.

مهر و موم دوار

قطر داخلی حلقه ستاره به شکل حدود 2 ~ 5 ٪ بزرگتر از قطر شافت است که مهر و موم می شود. از آنجا که حلقه مهر و موم هنگام استفاده در چرخش ، اصطکاک و گرما ایجاد می کند و الاستومر پس از گرمایش کوچک می شود (اثر گرمایش ژول). برای اطمینان از روغن کاری و عملکرد قابل اعتماد حلقه مهر و موم ، یک حلقه ستاره شکل با قطر داخلی بزرگتر از قطر شافت باید انتخاب شود. به طور کلی ، یک حلقه مهر و موم با یک مقطع کوچکتر می تواند نیازهای آب بندی استاتیک را برآورده کند ، و برعکس ، باید از یک حلقه مهر و موم با یک مقطع بزرگتر برای برآورده کردن نیازهای آب بندی پویا استفاده شود. در صورت فشار زیاد یا شکاف اکستروژن بزرگ ، یک ماده لاستیکی با سختی بیشتر انتخاب می شود. بهترین راه اضافه کردن یک حلقه پشتی PTFE برای جلوگیری از آسیب در برابر اکستروژن فشار زیاد است.

مادی

این ماده به طور کلی Shaw A70 Nitrile Rubber NBR است. مواد دیگر می توانند به مواد مورد استفاده برای حلقه های O مراجعه کنند.

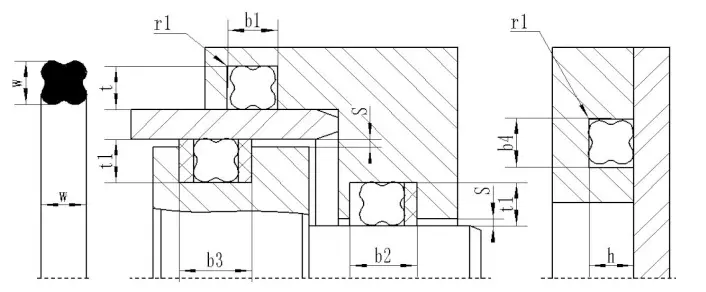

حلقه ستاره طراحی شیار توصیه شده

حلقه مهر و موم شده به شکل ستاره حلقه-X (استاندارد آمریکایی AS568A)

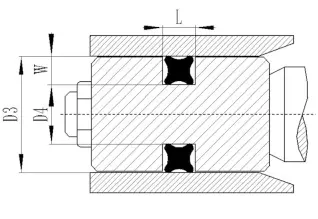

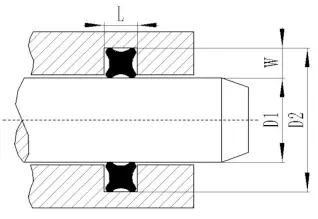

مهر و موم میله پیستون (برای شافت)					پیستون مهر (سوراخ)
مدل محصول	مشخصات و ابعاد		مهر و موم			مهر پیستون		عرض شکاف
	قطر داخلی DN	قطر مقطعی CS	D1	D2		D3	D4	L	W
AS001 AS002 AS003	0.74 1.07 1.42	1.02 1.27 1.52
AS004 AS005 AS006	1.78 2.57 2.9	1.78 1.78 1.78	3	6.1		6	2.9	2	1.55
AS007 AS008 AS009	3.68 4.47 5.28	1.78 1.78 1.78	3.5 4.5 5	6.6 7.6 8.1		7 8 9	3.9 4.9 5.9	2 2 2	1.55 1.55 1.55
AS010 AS011 AS012	6.07 7.65 9.25	1.78 1.78 1.78	6 8 9	9.1 11.1 12.1		10 11 13	6.9 7.9 9.9	2 2 2	1.55 1.55 1.55
AS013 AS014 AS015	10.82 12.42 14	1.78 1.78 1.78	11 13 14	14.1 16.1 17.1		15 17 18	11.9 13.9 14.9	2 2 2	1.55 1.55 1.55
AS016 AS017 AS018	15.6 17.17 18.77	1.78 1.78 1.78	16 17 19	19.1 20.1 22.1		20 21 23	16.9 17.9 19.9	2 2 2	1.55 1.55 1.55
AS019 AS020 AS021	20.35 21.95 23.52	1.78 1.78 1.78	21 22 24	24.1 25.1 27.1		25 26 28	21.9 22.9 24.9	2 2 2	1.55 1.55 1.55
AS022 AS023 AS024	25.12 26.7 28.3	1.78 1.78 1.78	26 27 29	29.1 30.1 32.1		30 31 33	26.9 27.9 29.9	2 2 2	1.55 1.55 1.55
