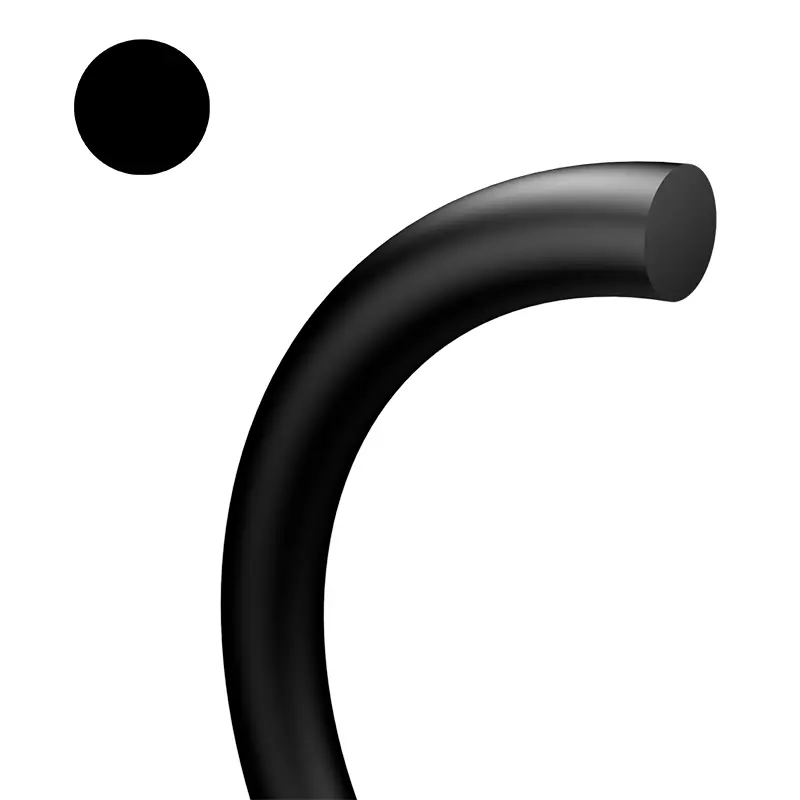

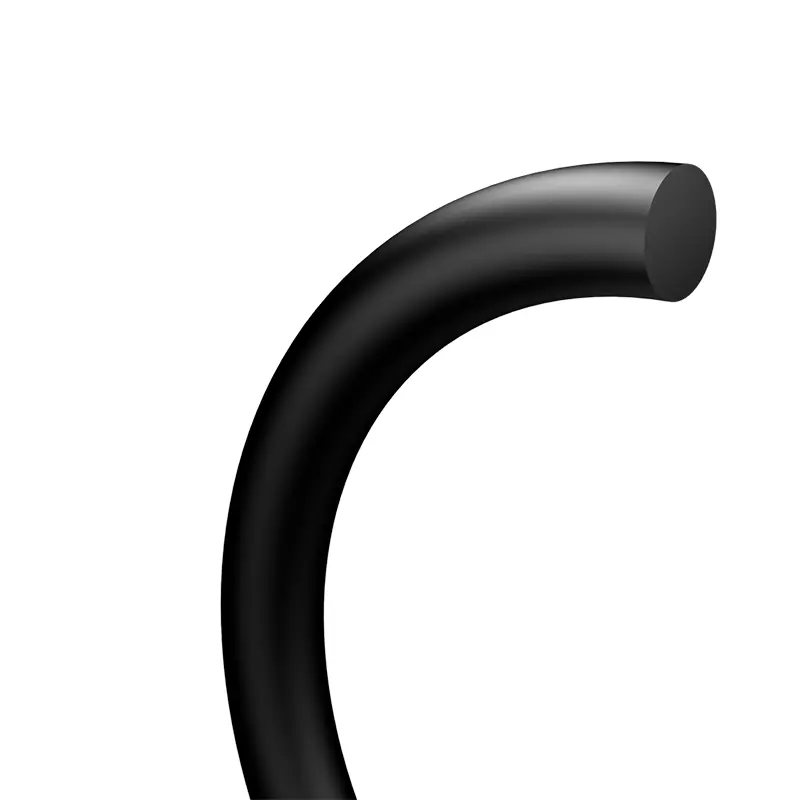

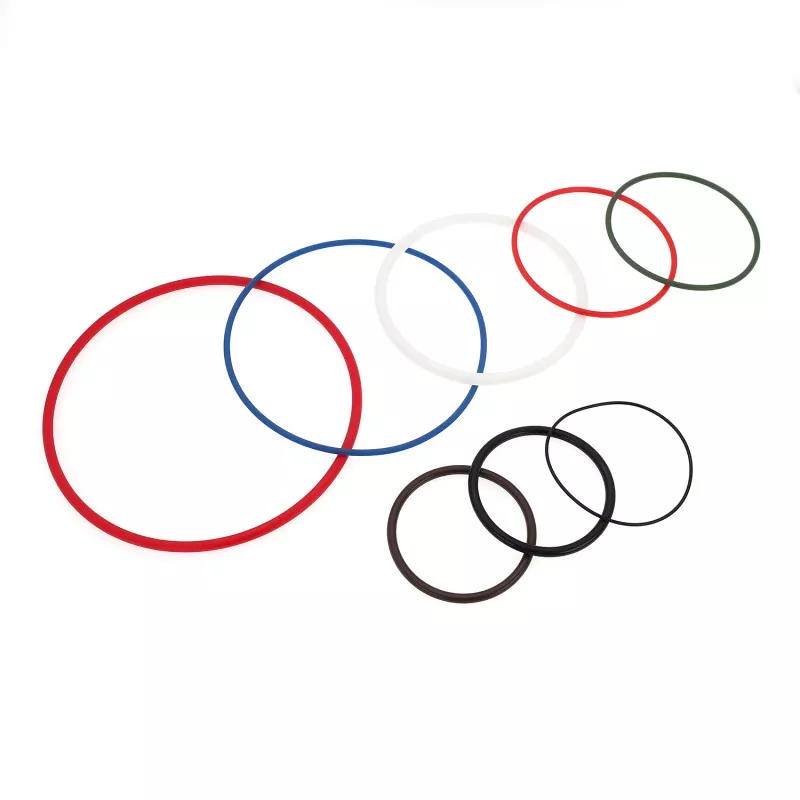

حلقه های O محبوب ترین مهر و موم های مورد استفاده در اجزای هیدرولیک ، پنوماتیک و دستگاه های سیستم هستند و به طور گسترده در مناسبت های مختلف آب بندی مورد استفاده قرار می گیرند.
حلقه های O را می توان به عنوان عناصر آب بندی و همچنین عناصر نیرو برای مهر و موم کشویی هیدرولیک و حلقه های گرد و غبار استفاده کرد. تحت دمای مشخص ، فشارها و رسانه های مختلف مایع و گاز ، این محصولات می توانند به عنوان مهر و موم در حالت استاتیک یا متحرک عمل کنند. می توان گفت که در حوزه صنعتی ، خواه یک مهر و موم واحد برای تعمیر و نگهداری باشد ، یا در برنامه هایی مانند هوافضا ، صنعت خودرو و صنعت عمومی ، حلقه های O تقریباً در همه جا هستند.
ویژگی ها و برنامه های کاربردی محصول:
حلقه های O مزایای بسیاری دارند:
(1) مناسب برای انواع اشکال آب بندی ، از جمله آب بندی استاتیک و آب بندی پویا.
(2) مناسب برای انواع حالت های حرکتی ، مانند حرکت چرخشی ، حرکت متقابل محوری یا حرکت ترکیبی.
(3) مناسب برای انواع رسانه های آب بندی مختلف ، از جمله روغن ، آب ، گاز ، رسانه های شیمیایی یا سایر رسانه های مختلط.
(4) ساختار مقطعی بسیار ساده است ، و دارای یک اثر خودکشی ، عملکرد آب بندی قابل اعتماد ، ساختار جمع و جور و مونتاژ و جداسازی آسان است.
(5) انواع مختلفی از مواد وجود دارد.
(6) کم هزینه ؛
(7) مقاومت اصطکاک پویا نسبتاً اندک است.
لیست استانداردهای حلقه O در جدول زیر نشان داده شده است:
| جدول 1-1 لیست استانداردهای حلقه O | |||||||

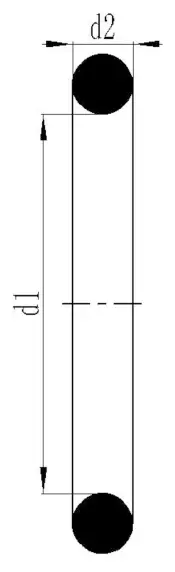

| استاندارد | قطر مقطعی O-Ring D2 |
 |
|||||
| استاندارد آمریکایی به عنوان 568 استاندارد انگلیس BS 1516 |
1.7 8 |
2.62 | 3.53 | 5.33 | 6.99 | - | |
| استاندارد ژاپنی JIS B 2401 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.4 | |
| استاندارد بین المللی IS0 3601/1 استاندارد آلمانی DIN 3771/1 استاندارد چینی GB 3452.1 | 1.8 | 2.65 | 3.55 | 5.30 | 7.00 | - | |
| استاندارد چینی GB1235 | 1.9 | 2.4 | 3.1 | 3.5 | 5.7 | 8.6 | |
| اندازه متریک ترجیحی | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 4.0 | 4.5 | 5.0 | 5.5 | 6.0 | 7.0 | ||
| 8.0 | 10.0 | 12.0 | - | - | - | ||
| استاندارد آمریکایی به عنوان 568 (سری 900) |
1.0 2 |
1.42 | 1.63 | 1.83 | 1.98 | 2.08 | |
|
2.2 1 |
2.46 | 2.95 | 3.00 | - | - | ||

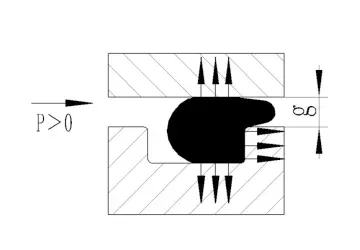

مکانیسم آب بندی
حلقه O یک عنصر آب بندی اتوماتیک دو طرفه است. در حین نصب ، پیش افسردگی شعاعی و محوری آن توانایی آب بندی اولیه خود را با حلقه O تعیین می کند که با افزایش فشار سیستم افزایش می یابد.

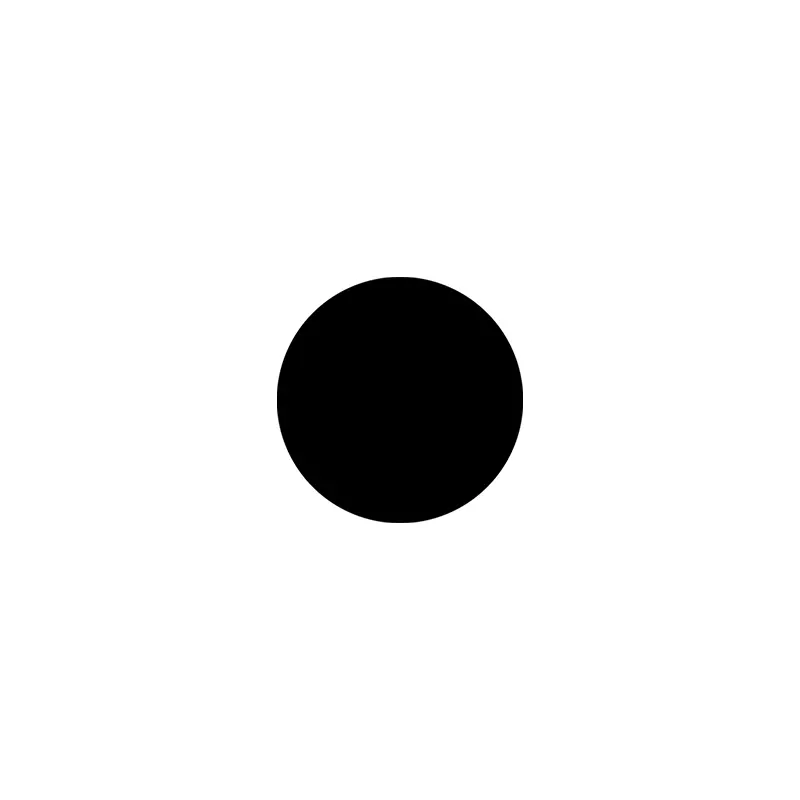

(1) حالت فشرده نشده
(2) حالت فشرده شده بدون فشار
(3) فشار
پارامترهای عملکرد
جدول 1-2 پارامترهای عملکرد حلقه O
| استاندارد | مهر و موم استاتیک | مهر پویا |
| فشار | بدون حلقه نگه داشتن ، حداکثر می تواند به 20MPa برسد. با حلقه نگهدارنده ، حداکثر می تواند به 40MPa برسد: با حلقه نگهدارنده ویژه ، حداکثر می تواند به 200 مگاپیکال برسد | بدون نگه داشتن حلقه ، حداکثر فشار می تواند به 5MPa برسد. با حلقه نگهدارنده ، فشار بالاتر |
| سرعت | حداکثر 0.5 متر بر ثانیه ، حداکثر چرخش 2m/s | |
| درجه حرارت | موارد کلی: -30 ~+110 ، موارد خاص: -60 ~+250 ، موارد چرخشی: -30 ~+80 | |
| واسطه | مشاهده کنید (جدول خصوصیات مواد) | |
انتخاب حلقه O
1. شرایط متوسط و کار
هنگام انتخاب مواد حلقه O ، سازگاری با محیط کار ابتدا باید در نظر گرفته شود و شرایط کار مانند فشار ، دما ، زمان کار مداوم و چرخه عملکرد قسمت آب بندی نیز باید در نظر گرفته شود. در صورت استفاده از آن در وضعیت چرخشی ، باید افزایش دما ناشی از گرمای اصطکاک در نظر گرفته شود. مواد آب بندی مختلف دارای خواص فیزیکی و شیمیایی متفاوتی هستند ، لطفاً برای جزئیات بیشتر به "جدول خواص مواد" مراجعه کنید.
2. نوع مهر و موم و اندازه شیار نصب
(1) با توجه به فرم آب بندی ، می توان آن را به: مهر و موم استاتیک (مهر و موم بدون حرکت نسبی بین سطوح مجاور) و مهر و موم پویا (مهر و موم با حرکت متقابل بین قطعات مهر و موم شده) تقسیم کرد.
(2) با توجه به هدف آب بندی ، می توان آن را به: مهر و موم سوراخ ، مهر و موم شافت و مهر و موم دوار تقسیم کرد.
(3) با توجه به فرم نصب ، می توان آن را به: نصب محوری (مقطع آن پس از نصب تغییر شکل محوری) و نصب شعاعی تقسیم کرد (مقطع آن پس از نصب تغییر شکل داده می شود).

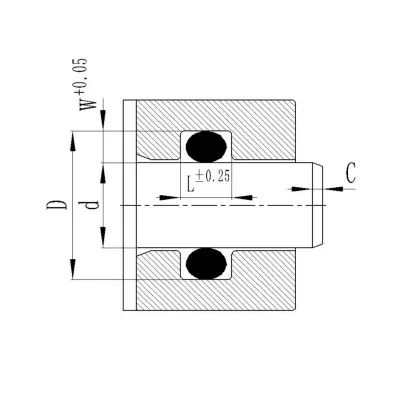

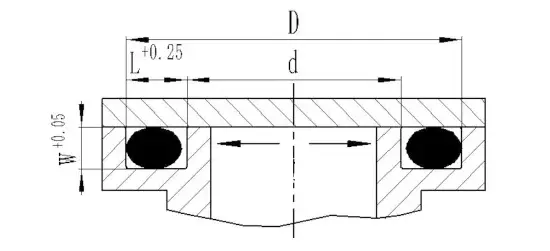

مهر و موم استاتیک محور
جدول 1-3 ابعاد نصب مهر و موم استاتیک محوری
| قطر سیم حلقه O D2 | عمق شیار W+0.05 | عرض شیار L+0.25 | قطر سیم حلقه O D2 | عمق شیار W+0.05 | عرض شیار L+0.25 | قطر سیم حلقه O D2 | عمق شیار W+0.05 | عرض شیار L+0.25 |
| 1 | 0.7 | 1.4 | 2.7 | 2.1 | 3.8 | 5.7 | 4.6 | 7.6 |
| 1.2 | 0.9 | 1.6 | 2.8 | 2.1 | 4 | 6 | 4.8 | 8.1 |
| 1.25 | 0.9 | 1.7 | 3 | 2.3 | 4.1 | 6.5 | 5.3 | 8.6 |
| 1.3 | 1 | 1.7 | 3.1 | 2.4 | 4.2 | 6.99 | 5.7 | 9.7 |
| 1.5 | 1.1 | 2.1 | 3.5 | 2.7 | 4.8 | 7 | 5.7 | 9.7 |
| 1.6 | 1.2 | 2.2 | 3.53 | 2.7 | 4.9 | 7.5 | 6.2 | 10.1 |
| 1.78 | 1.3 | 2.5 | 3.55 | 2.7 | 5 | 8 | 6.6 | 10.7 |
| 1.8 | 1.3 | 2.6 | 3.6 | 2.8 | 5.1 | 8.4 | 7.1 | 11.1 |
| 1.9 | 1.4 | 2.7 | 3.7 | 2.9 | 5.2 | 8.5 | 7.2 | 11.3 |
| 2 | 1.5 | 2.8 | 4 | 3.1 | 5.5 | 9 | 7.6 | 12 |
| 2.2 | 1.6 | 3.1 | 4.3 | 3.3 | 5.9 | 9.5 | 8.1 | 12.5 |
| 2.4 | 1.8 | 3.3 | 4.5 | 3.5 | 6.1 | 10 | 8.5 | 13.6 |
| 2.5 | 1.9 | 3.5 | 5 | 4 | 6.7 | 10.5 | 8.9 | 14 |
| 2.6 | 2 | 3.6 | 5.3 | 4.2 | 7.2 | 11 | 9.4 | 14.7 |
| 2.62 | 2 | 3.7 | 5.33 | 4.2 | 7.3 | 12 | 10.4 | 15.7 |
| 2.65 | 2 | 3.8 | 5.5 | 4.5 | 7.4 | 15 | 13.2 | 19.4 |

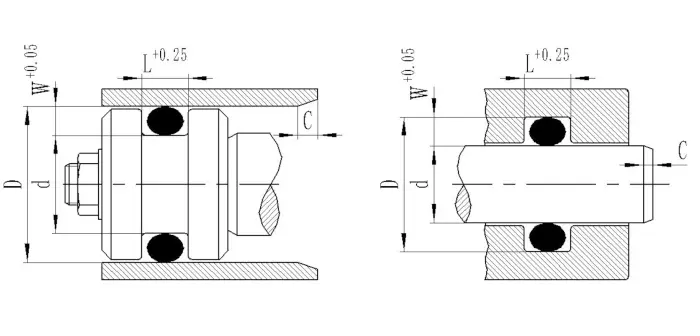

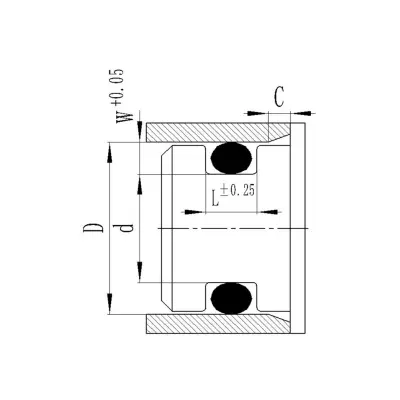

مهر و موم استاتیک radial
مهر و موم سوراخ شعاعی: شیار نصب روی شافت است و قطر داخلی حلقه O برابر یا کمی کوچکتر از قطر پایین شیار d است.
مهر و موم شفت شعاعی: شیار نصب در سوراخ است و قطر داخلی حلقه O و قطر شافت مهر و موم شده تا حد امکان نزدیک است.
| جدول 1-4 ابعاد شیار نصب مهر و موم استاتیک شعاعی | |||||||||||
| قطر سیم حلقه D2 | عمق شیار W+0.05 | عرض شیار 0.25 ± L | C | قطر سیم حلقه D2 | عمق شیار W+0.05 | عرض شیار 0.25 ± L | C | قطر سیم حلقه D2 | عمق شیار W+0.05 | عرض شیار 0.25 ± L | C |
| 1 | 0.75 | 1.3 | 1.2 | 2.7 | 2.1 | 3.6 | 2 | 5.7 | 4.6 | 7.6 | 3.5 |
| 1.2 | 0.9 | 1.6 | 1.2 | 2.8 | 2.2 | 3.7 | 2 | 6 | 4.9 | 7.9 | 3.5 |
| 1.25 | 0.9 | 1.7 | 1.2 | 3 | 2.3 | 3.9 | 2.5 | 6.5 | 5.4 | 8.4 | 4 |
| 1.3 | 1 | 1.7 | 1.2 | 3.1 | 2.4 | 4 | 2.5 | 6.99 | 5.8 | 9.2 | 4 |
| 1.5 | 1.1 | 2 | 1.5 | 3.5 | 2.7 | 4.6 | 2.5 | 7 | 5.8 | 9.3 | 4 |
| 1.6 | 1.2 | 2.1 | 1.5 | 3.53 | 2.7 | 4.7 | 2.5 | 7.5 | 6.3 | 9.8 | 4 |
| 1.78 | 1.3 | 2.4 | 1.5 | 3.55 | 2.8 | 4.7 | 2.5 | 8 | 6.7 | 10.5 | 4 |
| 1.8 | 1.3 | 2.4 | 1.5 | 3.6 | 2.8 | 4.8 | 2.5 | 8.4 | 7.1 | 10.9 | 4.5 |
| 1.9 | 1.4 | 2.5 | 1.5 | 3.7 | 2.9 | 4.9 | 2.5 | 8.5 | 7.2 | 11 | 4.5 |
| 2 | 1.5 | 2.6 | 2 | 4 | 3.2 | 5.2 | 3 | 9 | 7.7 | 11.7 | 4.5 |
| 2.2 | 1.7 | 3 | 2 | 4.3 | 3.4 | 5.6 | 3 | 9.5 | 8.2 | 12.3 | 4.5 |
| 2.4 | 1.8 | 3.2 | 2 | 4.5 | 3.6 | 5.8 | 3 | 10 | 8.6 | 13 | 5 |
| 2.5 | 1.9 | 3.3 | 2 | 5 | 4 | 6.5 | 3 | 10.5 | 9 | 13.8 | 5 |
| 2.6 | 2 | 3.4 | 2 | 5.3 | 4.3 | 7 | 3 | 11 | 9.5 | 14.3 | 5 |
| 2.62 | 2 | 3.5 | 2 | 5.33 | 4.3 | 7.1 | 3.5 | 12 | 10.5 | 15.6 | 5 |
| 2.65 | 2 | 3.6 | 2 | 5.5 | 4.5 | 7.2 | 3.5 | 15 | 13.2 | 19.2 | 5 |

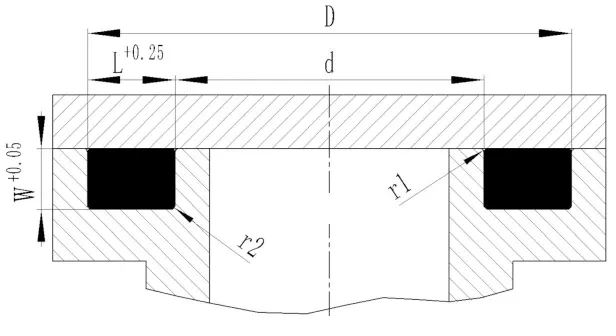

مهر و موم (مهر و موم استاتیک)
بسته بندی خلاء یک مهر و موم حلقه O تحت شرایط خاص است و فشار سیستم مهر و موم شده از 1 جو استاندارد (101.325kPa) پایین تر است.
الزامات اندازه شیار کاربرد و نصب آن به شرح زیر است:
الف فضای شیار نصب تقریباً 100 ٪ پر از حجم حلقه O پس از تغییر شکل است که می تواند منطقه تماس را افزایش داده و زمان انتشار را از طریق الاستومر طولانی کند.
ب. تغییر شکل فشرده سازی مقطع حلقه O حدود 30 ٪ است.
ج. از گریس خلاء باید استفاده شود (برای کاهش نشت).
د. زبری سطح هر سطح از شیار نصب باید بالاتر از الزامات مهر و موم های استاتیک هیدرولیک در نظر گرفته شود و درصد دامنه تماس FTP باید بیشتر از 50 ٪ باشد.
ه. حلقه O باید از موادی ساخته شود که با گاز ، نفوذپذیری کم و تغییر شکل فشرده سازی کم سازگار باشد. در اینجا ، ما استفاده از Fluororubber را توصیه می کنیم.
مهر و موم دینامیکی هیدرولیکی radial
از آنجا که حلقه O در حین حرکت جابجا می شود ، کاربرد آن به فشار کمتری (بدون حلقه نگهدارنده) و سرعت (حرکت متقابل = 0.5m/s ؛ حرکت چرخشی = 2.0m/s) محدود می شود.
3. عامل سختی
سختی مواد حلقه O یکی از شاخص های مهم برای ارزیابی عملکرد آب بندی است. سختی حلقه O فشرده سازی حلقه O و حداکثر شکاف اکستروژن مجاز شیار را تعیین می کند. به طور کلی ، لاستیک نیتریل ساحل A70 ارائه شده است که می تواند بیشتر شرایط استفاده را برآورده کند.
4 شکاف اکستروژن
حداکثر شکاف اکستروژن مجاز G MAX مربوط به فشار سیستم ، قطر مقطع حلقه O و سختی مواد است. به طور کلی ، هرچه فشار کار بیشتر باشد ، حداکثر فاصله اکستروژن مجاز حداکثر حداکثر است. اگر شکاف G از محدوده مجاز فراتر رود ، باعث می شود که حلقه O اکسترود یا حتی آسیب دیده باشد.
توصیه می شود از یک حلقه نگهدارنده در مهر و موم های پویا شعاعی استفاده کنید ، که می تواند مانع از فشردن حلقه O در شکاف شعاعی و همچنین افزایش فشار کار شود. هنگامی که فشار بیش از 5MPa و قطر داخلی> 50 میلی متر باشد و فشار بیشتر از 10mpa و قطر داخلی <50 میلی متر است ، توصیه می شود از یک حلقه نگهدارنده استفاده کنید.
برای برنامه های آب بندی استاتیک ، توصیه می شود H7/G6 مطابقت داشته باشد.
5. نرخ کششی و فشرده سازی
هنگامی که حلقه O در شیار نصب می شود ، تا حدی کشیده و فشرده می شود. اگر مقادیر کشش و فشرده سازی خیلی زیاد باشد ، مقطع حلقه O بیش از حد بزرگ یا کاهش می یابد. برای اینکه تأثیر آب بندی آن را تحت تأثیر قرار ندهید ، توصیه می شود دو نکته زیر را به شدت دنبال کنید:
(1) برای آب بندی سوراخ شعاعی: حلقه O ترجیحاً در حالت کشیده (یعنی D> D2) قرار دارد و حداکثر میزان کشش مجاز 6 ٪ است ، زیرا کشش 1 ٪ به طور متناوب قطر مقطع W را 0.5 ٪ کاهش می دهد.
کشیدگی = (D-2/D2) × 100 ＜ 6 ＜ 6 ٪
در معادله: D- قطر پایین شیار نصب در مهر و موم سوراخ شعاعی
D2-قطر داخلی حلقه O
(2) برای مهر و موم های شافت شعاعی ، حلقه O ترجیحاً در امتداد محیط آن فشرده می شود (یعنی D1> D) ، و حداکثر میزان فشرده سازی دور مجاز 3 ٪ است.
نسبت فشرده سازی = (D1-D)/D1 × 100 ＜ 3 ٪
در معادله: قطر D1-OTER حلقه O
قطر D-TOMTOM از شیار نصب در مهر و موم شافت شعاعی
6 حلقه های O به عنوان مهر و موم های شافت در حال چرخش استفاده می شوند
حلقه های O نیز می توانند به عنوان مهر و موم برای چرخش کم سرعت و شفت های چرخشی چرخه کوتاه استفاده شوند. هنگامی که سرعت محیطی پایین تر از 0.5m/s باشد ، انتخاب حلقه O می تواند براساس استانداردهای طراحی طبیعی باشد. هنگامی که سرعت محیطی بالاتر از 0.5m/s باشد ، لازم است این پدیده را در نظر بگیرید که حلقه لاستیکی دراز پس از گرم شدن کوچک می شود (پدیده گرمای ژول) ، بنابراین قطر داخلی حلقه مهر و موم انتخاب می شود تا حدود 2 ٪ بزرگتر از قطر شافت مهر و موم شده باشد ، و از پدیده فوق می توان خودداری کرد. پس از نصب حلقه O در شیار ، به صورت شعاعی فشرده می شود تا یک راه راه خوب ایجاد شود ، در نتیجه شرایط روغن کاری را بهبود می بخشد.
7. نیروی فشرده سازی نصب

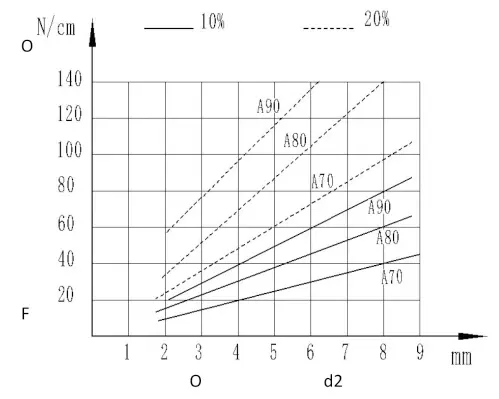

در حین نصب ، نیروی فشرده سازی به میزان فشرده سازی اولیه و سختی مواد مربوط می شود. شکل رابطه بین نیروی فشرده سازی واحد و قطر مقطع در سانتی متر از دور مهر و موم را نشان می دهد ، که برای تخمین اندازه نیروی فشرده سازی هنگام نصب حلقه O استفاده می شود.
طراحی ساختار محلی

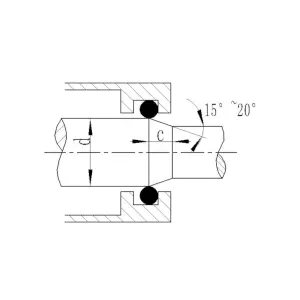

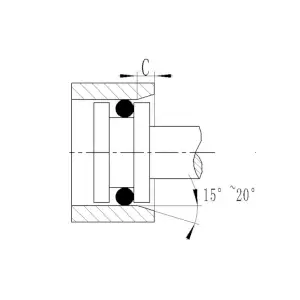

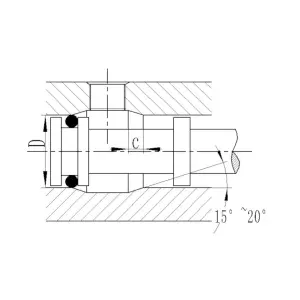

از آنجا که حلقه O در حین نصب فشرده می شود ، برای جلوگیری از آسیب جدی ، انتهای سوراخ یا انتهای شافت باید در یک چمدان 15 درجه 20 درجه پردازش شود و لبه ها باید گرد شوند و دفن شوند. اگر حلقه O در حین نصب از یک سوراخ عرضی عبور کند ، سوراخ انتقال نیز باید چمدان یا گرد شود.
چاله سوراخ
محفچه شفت
چمبر/گرد کردن سوراخ های انتقال
جدول 1-10 حداقل طول چمبر
| قطر بخش W | 1.78 ، 1.80 | 62/2 ، 2.65 | 53.53 ، 3.55 | 5.30 ، 5.33 | 7.00 | > 8.40 | |
| حداقل طول محفظه cحداقل | 15 درجه | 2.5 | 3.0 | 3.5 | 4.0 | 5.0 | 6.0 |
|
|
20 درجه | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 |
زبری سطح چمفر: Rz≤4.0μm RA≤0.8μmm
انحراف مجاز از نقص شکل و سطح

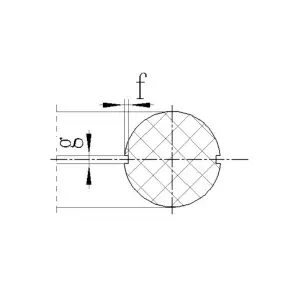

ما شکل ها و نقص سطح حلقه های O را به دو دسته طبقه بندی می کنیم: N و S.
(1) N: نشان دهنده کیفیت استاندارد ما است ، که می تواند به طور کامل نیازهای با کیفیت بالا و برنامه های روزانه را برآورده کند.
(2) S: مناسب برای مواردی که نیازهای بسیار بالایی برای نقص شکل و سطح دارند ، معمولاً نیاز به تولید بزرگ و هزینه بالا دارند.
سوء استفاده از قالب d

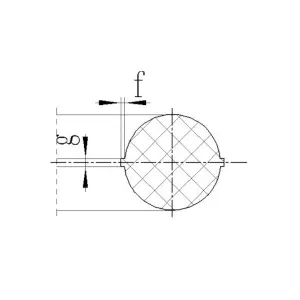

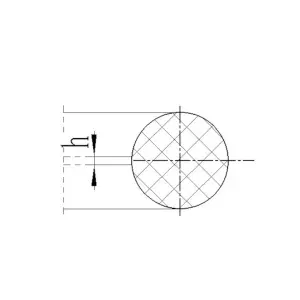

فلاش تقسیم کننده قالب H

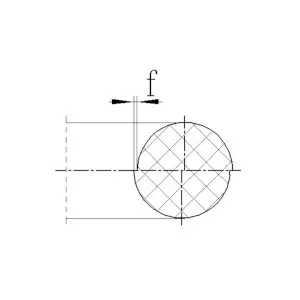

انقباض تقسیم قالب
پیرایش بیش از حد

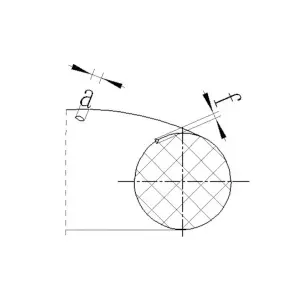

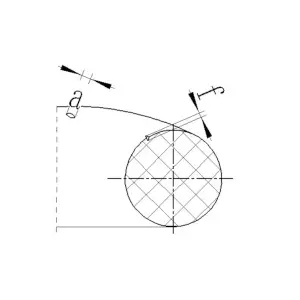

علامت جریان
سایر نقایص
| جدول 1-8 شکل حلقه O و نقص سطح | ||||
| نقص | دسته | انحراف مجاز از بخش W | ||
| 65 ≤65 | > 2.65 | |||
| مدول خطا | عرض ساعت | N | 0.06 | 0.12 |
| مقدار فلاش | عرض ساعت | S | 0.05 | 0.09 |
| انقباض | عرض ساعت | N | 0.1 · W | 0.1 · W |
| عرض ساعت | 0.05 | 0.09 | ||
| عرض ساعت | S | 0.05 · W | 0.05 · W | |
| عرض ساعت | 0.05 | 0.09 | ||
| عرض پیرایش بیش از حد (پیرایش اضافی مجاز است ، اما باید در محدوده انحراف سطح مقطع باشد و سطح باید صاف نگه داشته شود) | عرض ساعت | N | 0.4 | 1.2 |
| عرض ساعت | S | 0.4 | 0.7 | |
| علائم جریان (جهت محیطی) | ضخامت a | N | 0.1 · شناسه | 0.1 · شناسه |
| عمق f | 0.03 | 0.06 | ||
| ضخامت a | S | 0.05 · شناسه | 0.05 · شناسه | |
| عمق f | 0.03 | 0.06 | ||
| سایر نقایص | ضخامت a | N | 0.3 · W | 0.3 · W |
| عمق f | 0.05 | 0.09 | ||
| ضخامت a | S | 0.1 · W | 0.1 · W | |
| عمق f | 0.03 | 0.06 | ||
| زبری سطح | μM | N | 10 | 16 |
| μM | S | 5 | 6 | |
| سر و صدا | / | N | اجازه دادن | |
| / | S | اجازه دادن | ||
راهنمای ذخیره سازی
به منظور جلوگیری از خواص فیزیکی و شیمیایی حلقه های O ناشی از ذخیره طولانی مدت ، یک محیط ذخیره سازی معقول لازم است تا اطمینان حاصل شود که حلقه های O در هنگام ذخیره طولانی مدت تحت تأثیر قرار نمی گیرند.
در حین ذخیره سازی ، نقاط زیر باید مشاهده شود:
(1) محیط ذخیره سازی باید خشک ، بدون گرد و غبار و تهویه مناسب باشد.
(2) دما باید بالاتر از +15 باشد اما از +20 ℃ تجاوز نکند.
(3) تا حد امکان در کیسه های بسته بندی توخالی ذخیره کنید و از مواد تشکیل دهنده ای که به مواد حلقه O آسیب می رسانند ، خودداری کنید.
(4) از نور مستقیم خورشید در محیط ذخیره سازی خودداری کنید و از منابع نور ماوراء بنفش خودداری کنید.
(5) هنگام ذخیره ، حلقه های O باید در حالت عاری از استرس باشند ، یعنی کشیده نشده ، فشرده نشده و تغییر شکل نمی یابد:
(6) گره زدن با رشته یا آویزان کردن روی قطعات فلزی ممنوع است.
نشانی
شماره 1 Ruichen Road ، پارک صنعتی Dongliuting ، منطقه Chengyang ، شهر چینگدائو ، استان شاندونگ ، چین
تلفن
پست الکترونیک

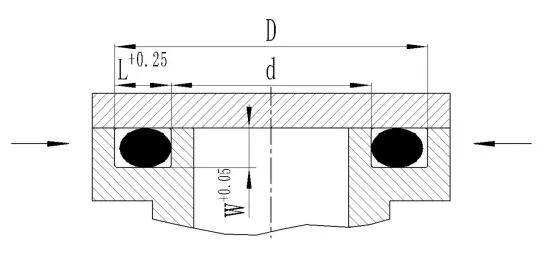

فشار داخلی: قطر بیرونی حلقه O و قطر بیرونی شیار D باید اساساً نزدیک یا بیشتر از 3 ~ 3 ٪ باشد.
