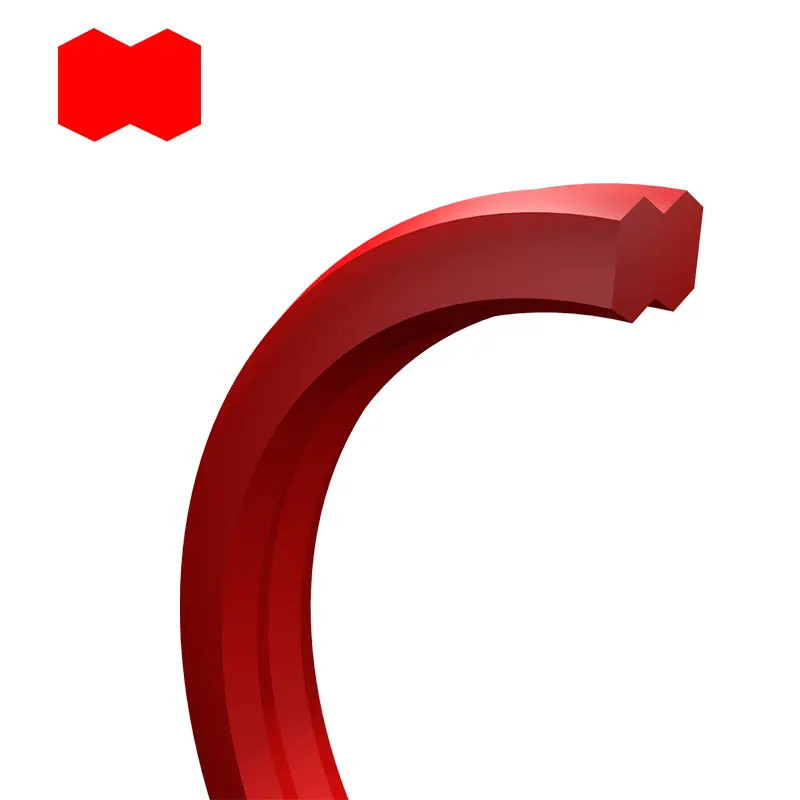

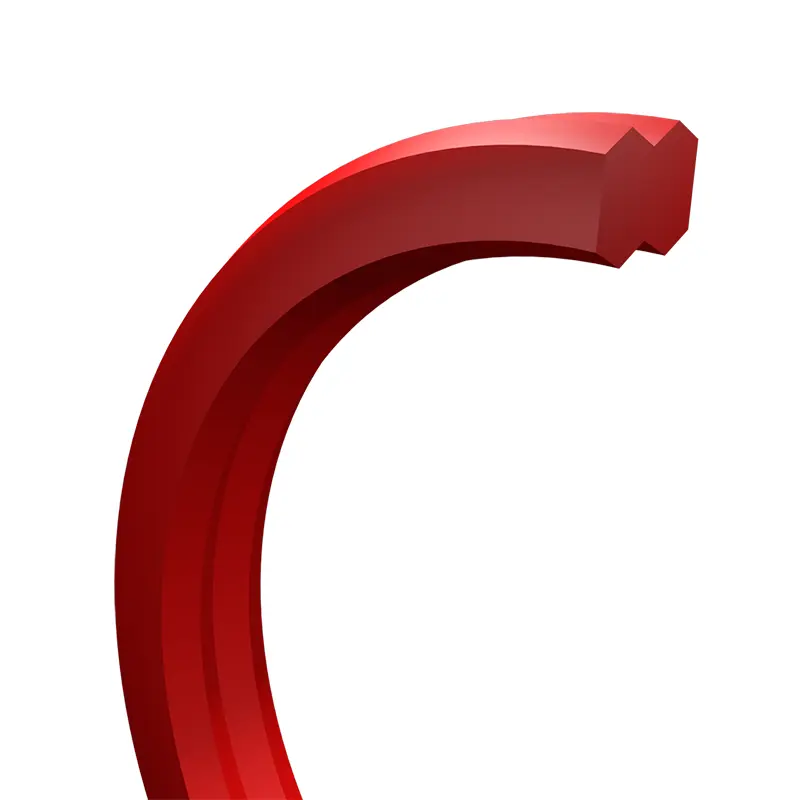

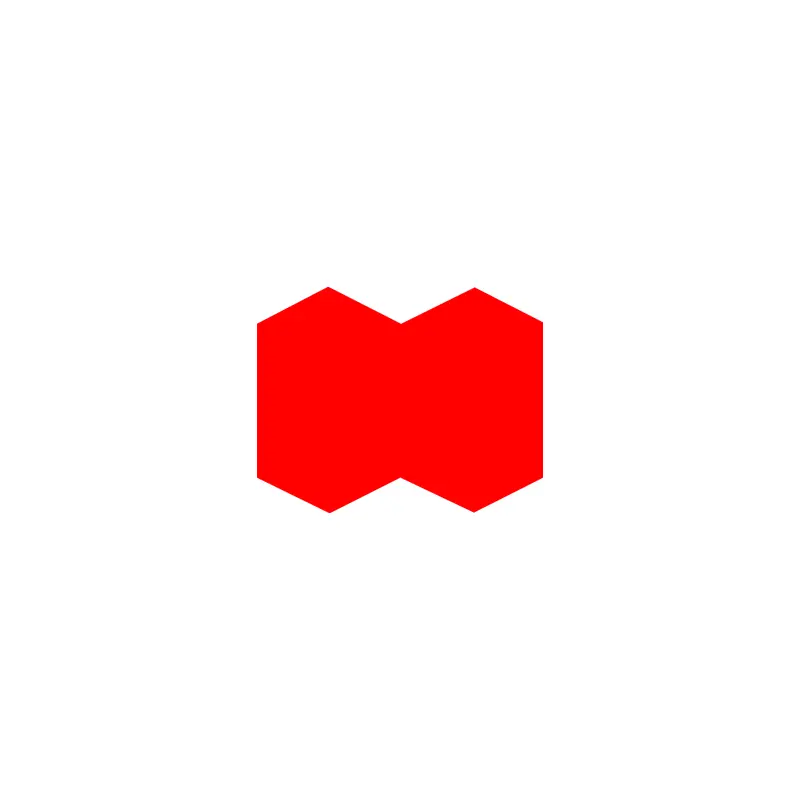

در طراحی سیلندر هیدرولیک فعلی ، حلقه های O یا O-Ring + Gooding Combination به طور عمده به عنوان مهر و موم های استاتیک استفاده می شود. با این حال ، این محلول آب بندی خطرات خاصی در حین مونتاژ دارد زیرا ممکن است حلقه O پیچیده شود و موقعیت حلقه نگهدارنده بهینه نباشد. این راه حل همچنین در صورت پالس فشار و نفوذ خاک ، مضراتی را نشان می دهد. در این حالت ، حلقه آب بندی شکل دمبل می تواند به عنوان یک جایگزین ایده آل به عنوان یک مهر و موم هیدرولیک استاتیک از یک اصل واحد استفاده شود.
ویژگی ها و برنامه های کاربردی محصول:
داده های فنی
فشار: حداکثر 50 مگاپیکاپ آمیز.
دما: -35 ℃ ...+110.
مواد: پلی اورتان.

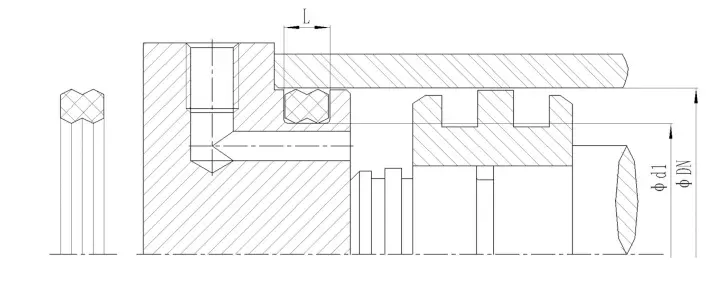

الزامات نصب
(1) Chamfer C نصب با توجه به مقدار عمق شیار W (میلی متر) انتخاب می شود
وقتی W <3 ؛ C≥3.
وقتی w> 3 ؛ C≥5
(2) پایان سطح
| نوع مهر | سطح | رگ | رشکی | rmax |
| مهر شعاعی | سطوح جفت گیری (متولد ، پیستون ، شافت) | ≤1.6 | 6.3 | ≤10 |
| زیر شیار | ≤3.2 | 6.3 | ≤16 | |
| طرف شیار | ≤3.2 | 6.3 | ≤16 |
(3) حلقه آب بندی شکل دمبل تحت شرایط آزمایش زیر هیچ نشتی ندارد و در برابر اکستروژن بسیار مقاوم است.
|
|
تست ولتاژ بالا | تست نبض فشار |
| فشار P | 40/52MPa | 30 مگاپیکال |
| دما t | 100 ℃/80 | 60 ℃ حداکثر دمای مخزن سوخت |
| واسطه | روغن هیدرولیک HLP 46 | روغن هیدرولیک HLP 46 |
| تحت شرایط آزمون | 72 ساعت | 500000 پالس فشار |
(4) شکاف آب بندی بهینه:
CYLINDER BORE - H8
آستین راهنما - G6
از آنجا که مهر و موم در برابر اکستروژن بسیار مقاوم است ، می توان یک شکاف آب بندی شعاعی از 0.2 میلی متر حاصل شد.
در استفاده از دمای پایین ، باید از انحراف از آستین راهنما به سوراخ سیلندر و میله پیستون جلوگیری شود.
توصیه های نصب
مزیت
در مقایسه با حلقه های O یا O-RING + ترکیبات حلقه نگهدارنده ، مهر و موم های دمبل مزایای زیر را دارند:
(1) در برابر پیچ و تاب بسیار مقاوم است
(2) نصب آسان
(3) عمر طولانی
(4) مقاومت در برابر فشار بالا
کاربرد
مهر و موم های دمبل معمولاً در سیلندرهای هیدرولیک مانند:
(1) لیفتراک
(2) هیدرولیک ماشین آلات ساختمانی
(3) هیدرولیک صنعتی
(4) ابزار ماشین
(5) دستگاه های قالب گیری تزریق
(6) پرس هیدرولیک
(7) دریچه های کارتریج
