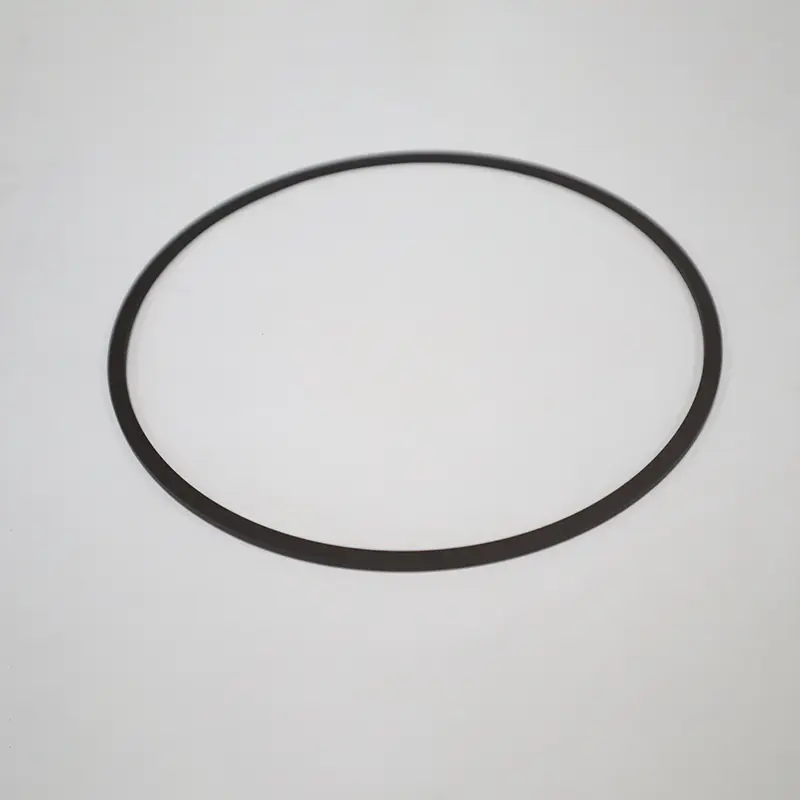

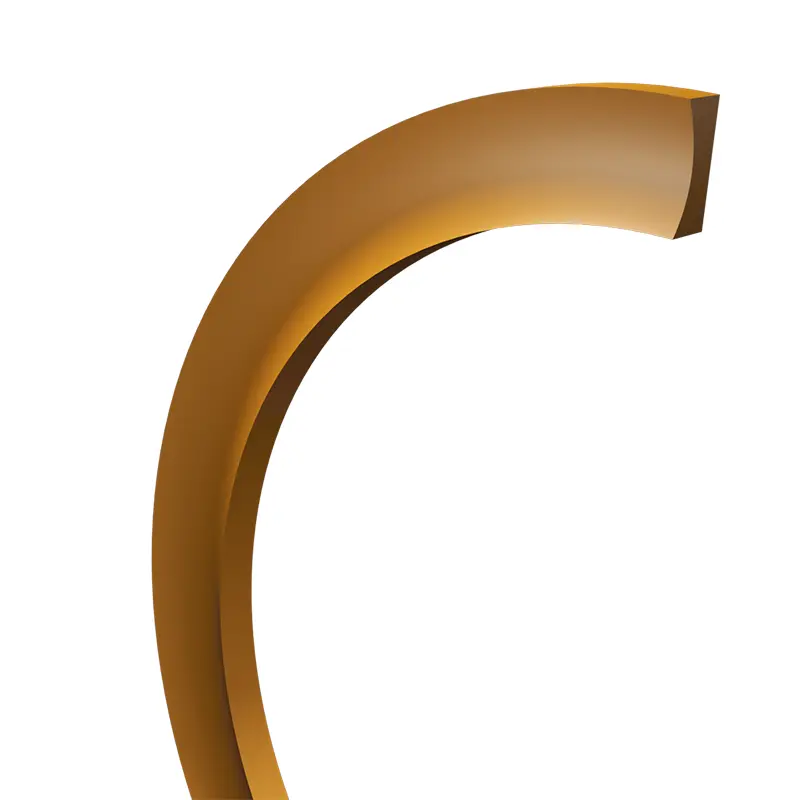

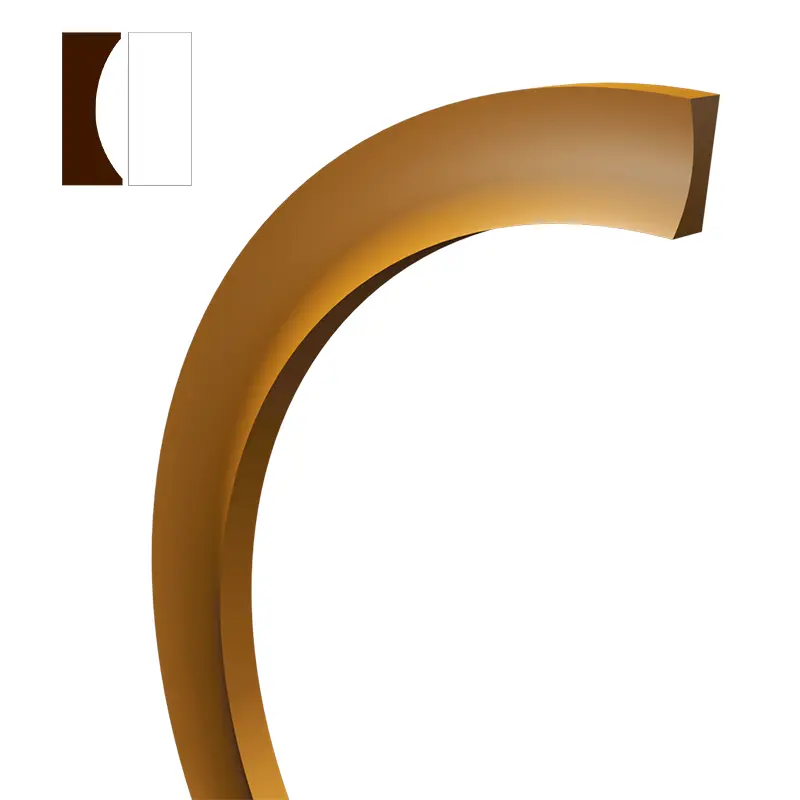

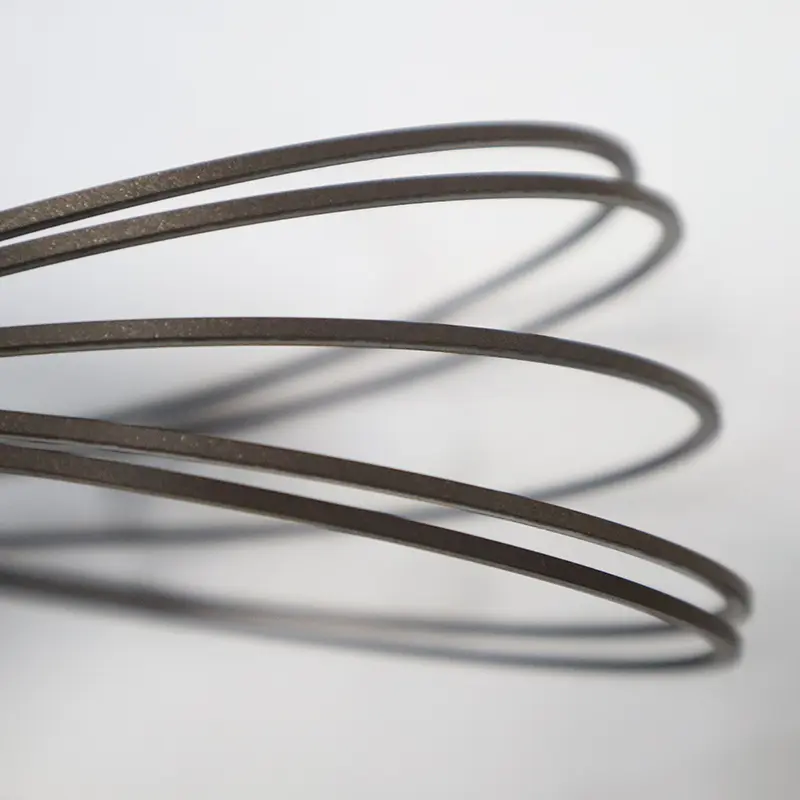

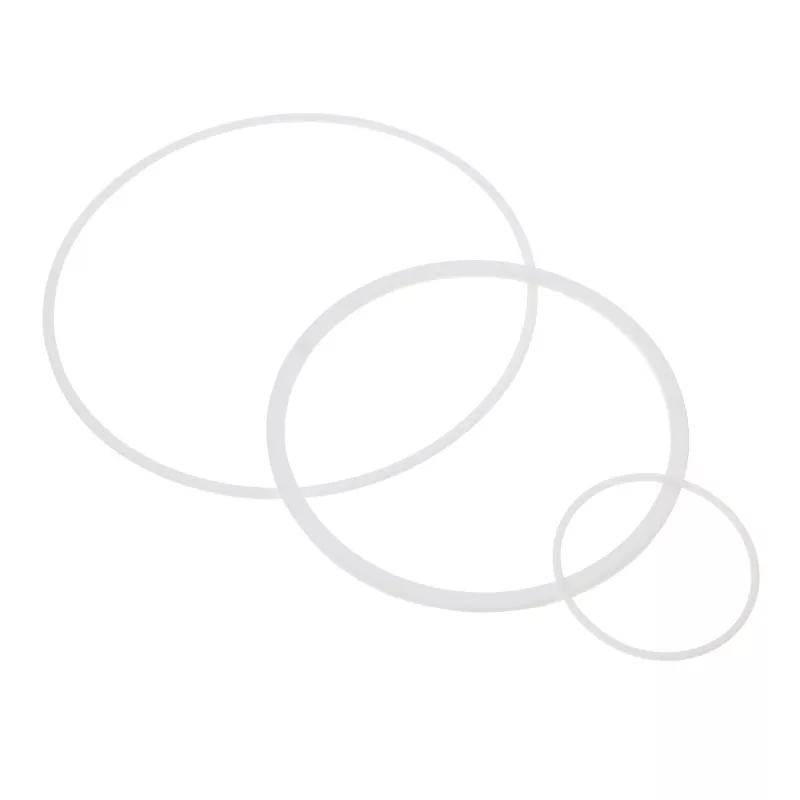

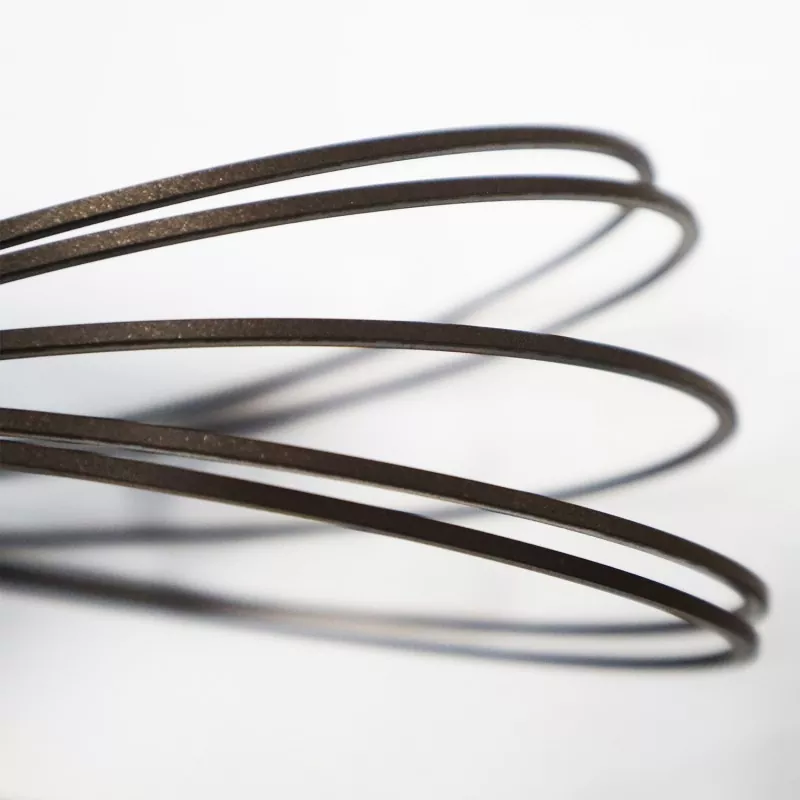

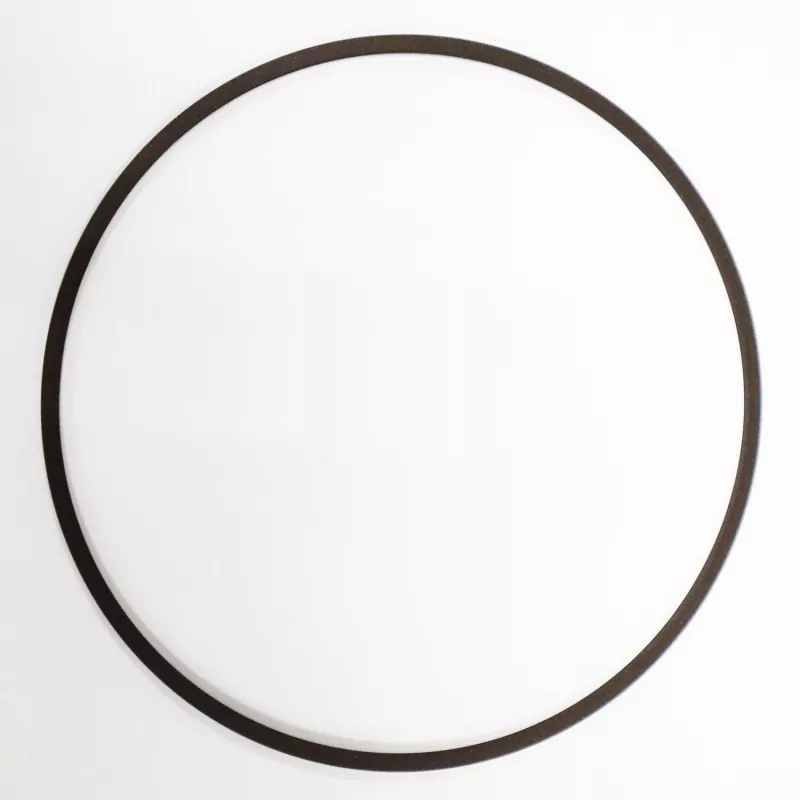

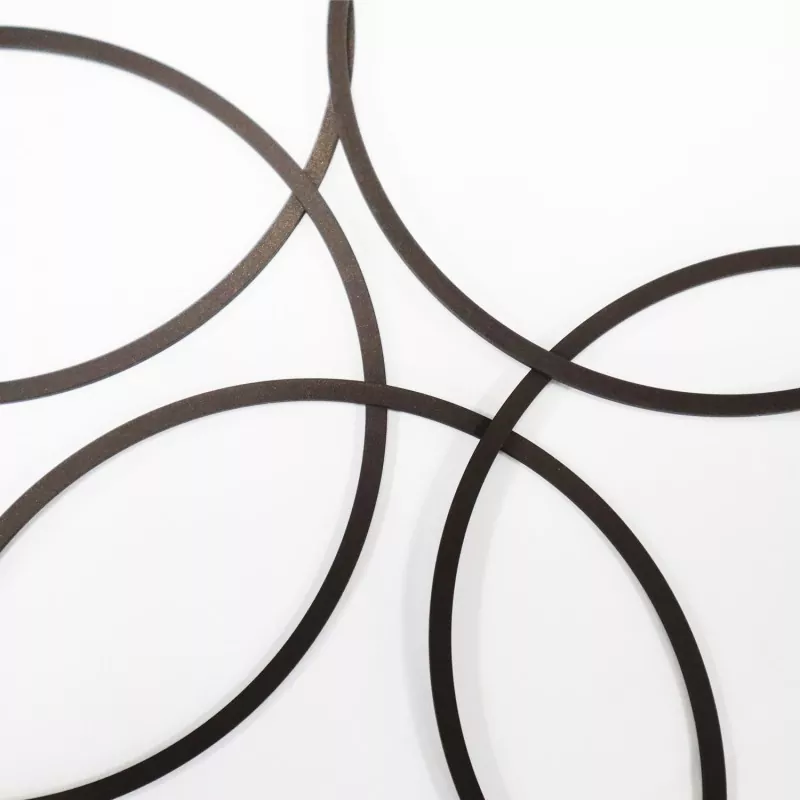

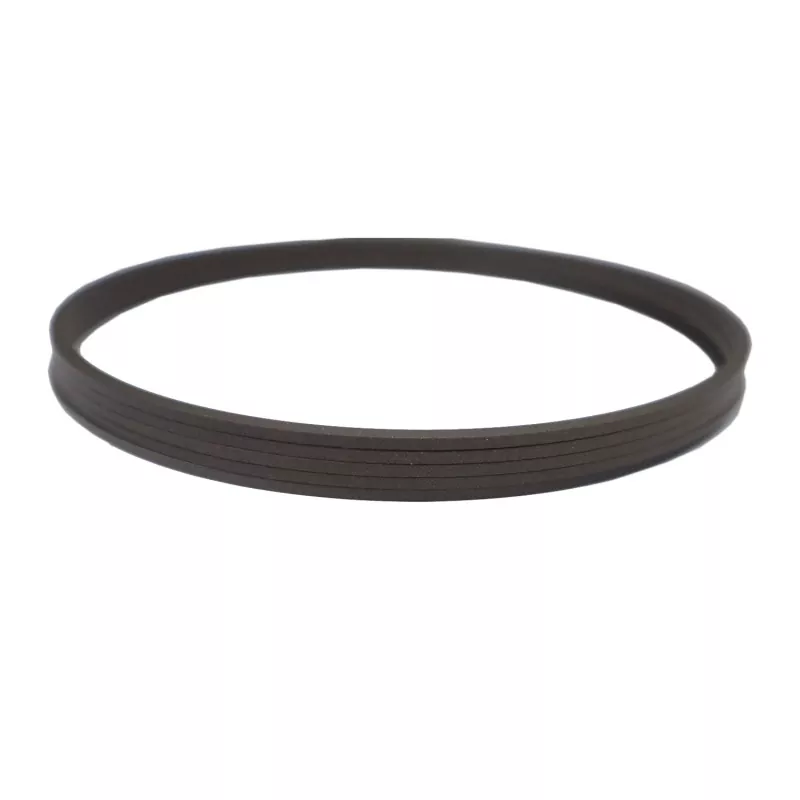

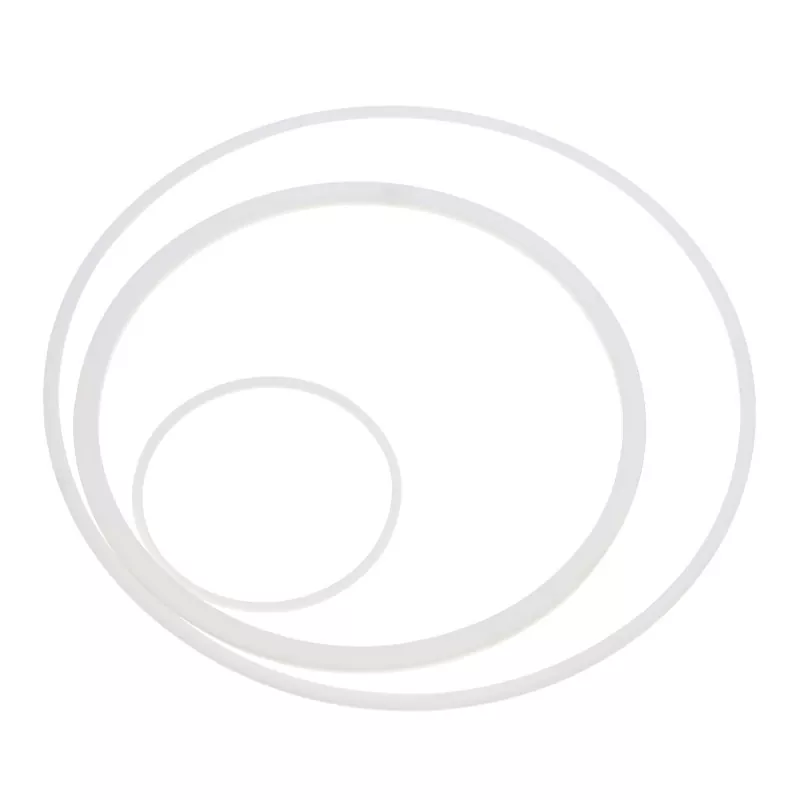

حلقه نگهدارنده

حلقه نگهدارنده همراه با حلقه O یا حلقه ستاره استفاده می شود تا مانع از فشرده شدن حلقه آب بندی در شکاف سمت کم فشار تحت تأثیر فشار شود. با ادامه افزایش فشار، حلقه آب بندی در اثر "اکستروژن" آسیب می بیند و در نهایت نمی تواند آب بندی شود. اگر از یک حلقه نگهدارنده استفاده شود، می توان از "اکستروژن" حلقه آب بندی جلوگیری کرد. بنابراین، حلقه نگهدارنده مکمل حلقه آب بندی است. این خود آب بند نیست، اما محدوده فشار کاری حلقه آب بندی را افزایش می دهد.

حلقه نگهدارنده همراه با حلقه O استفاده می شود تا از "اکستروژن" آن جلوگیری کند، به طور موثر از O-ring محافظت کند، عمر مفید آن را افزایش دهد و باعث ایجاد شکاف آب بندی بزرگتر شود و در نتیجه هزینه های پردازش را کاهش دهد.

ویژگی ها و کاربردهای محصول:

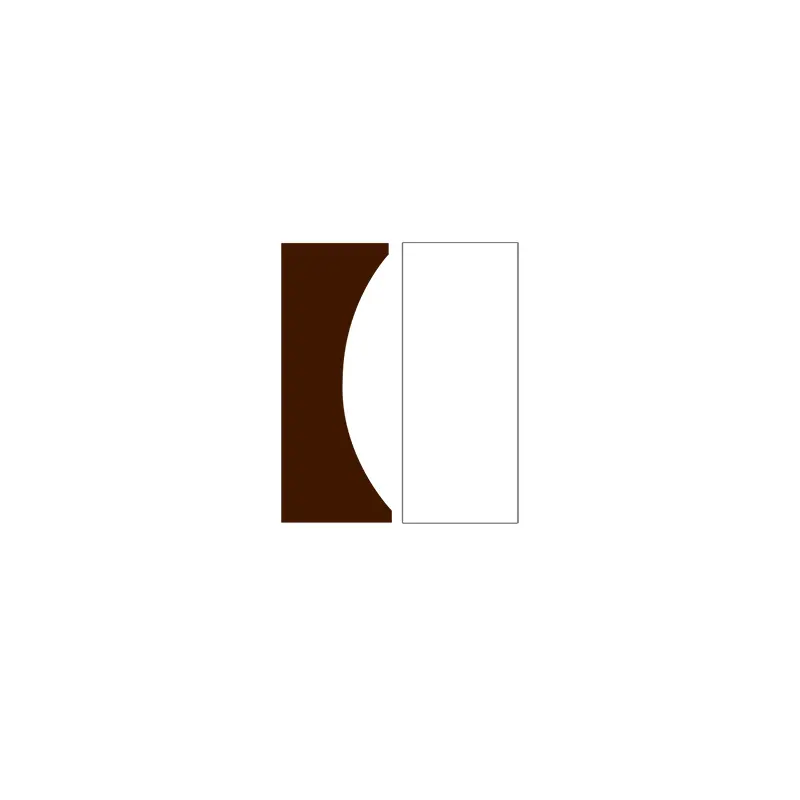

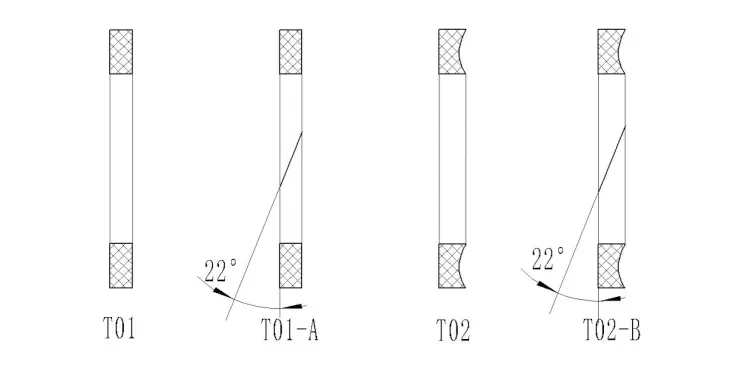

فرم حلقه نگهدارنده و نوع ساختار

داده های فنی

فشار کاری: مهر و موم استاتیک می تواند به حدود 200 مگاپاسکال برسد (بسته به مواد و نوع مهر و موم حلقه نگهدارنده)، مهر و موم متقابل می تواند به حدود 40 مگاپاسکال برسد. چرخش چرخش / سرعت آهسته می تواند به حدود 15 مگاپاسکال برسد.

سرعت: رفت و برگشت و چرخش می تواند به حدود 2 متر بر ثانیه برسد (بسته به ماده).

استانداردهای سفارش

(1) حلقه های نگهدارنده سری T01 از قطر داخلی d1، عرض W و ضخامت T تشکیل شده است.

مثال: T01-00356  d1: 3.56*W:1.35*T:1.23

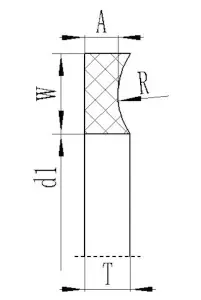

(2) حلقه های نگهدارنده سری T02 از قطر داخلی d1، عرض W و ضخامت A و T تشکیل شده اند.

مثال: T02-027  d1:33.78*W:1.35*A:1.14*T:1.24
