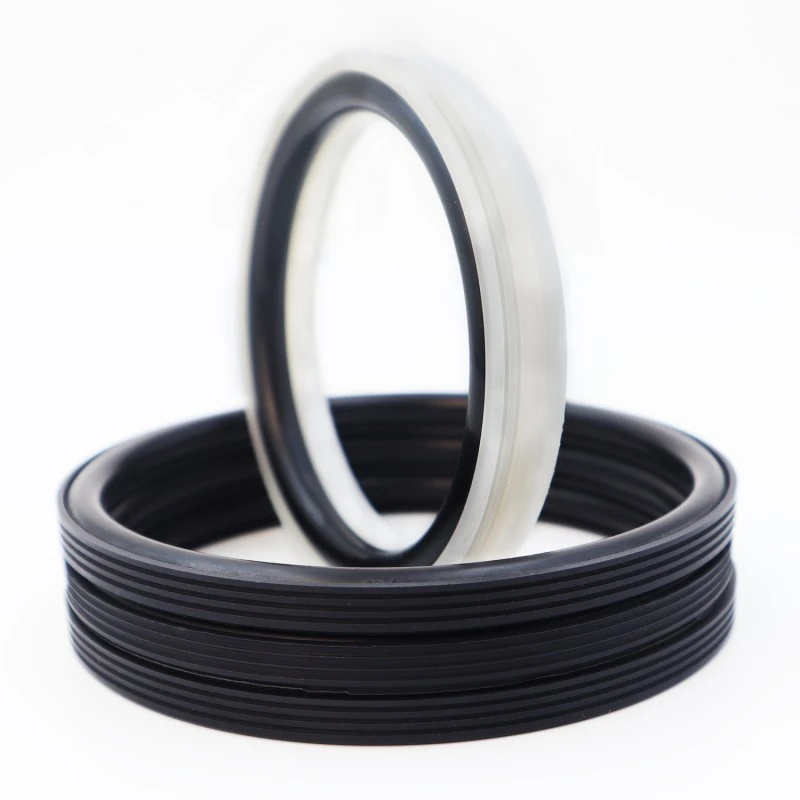

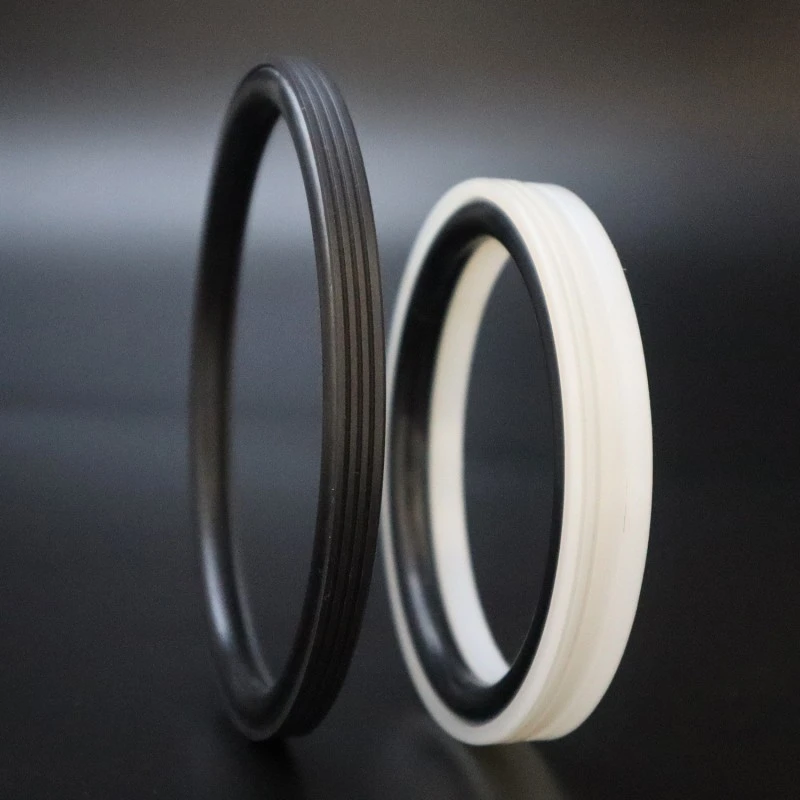

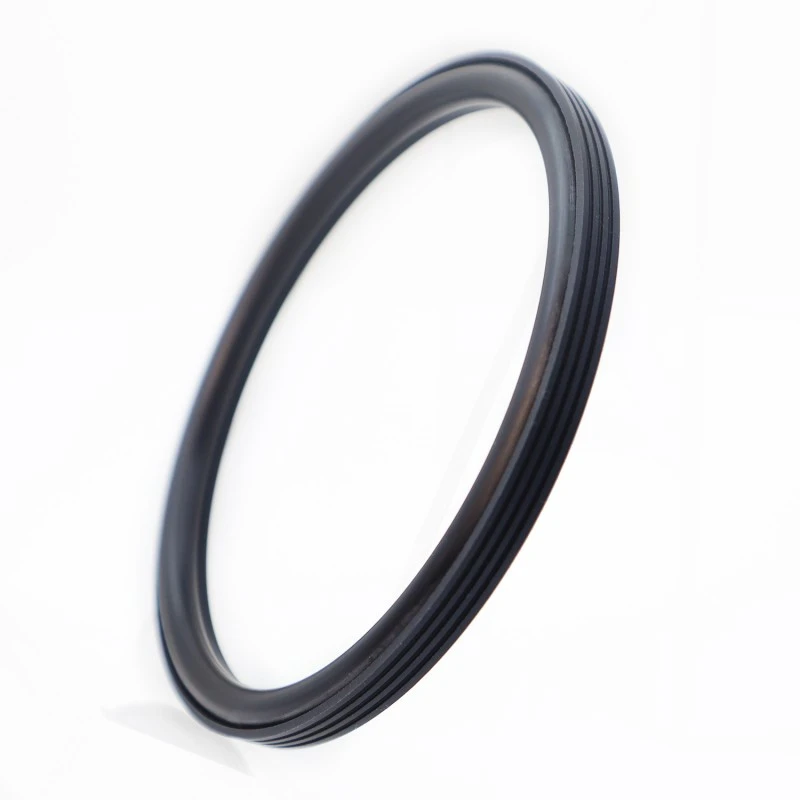

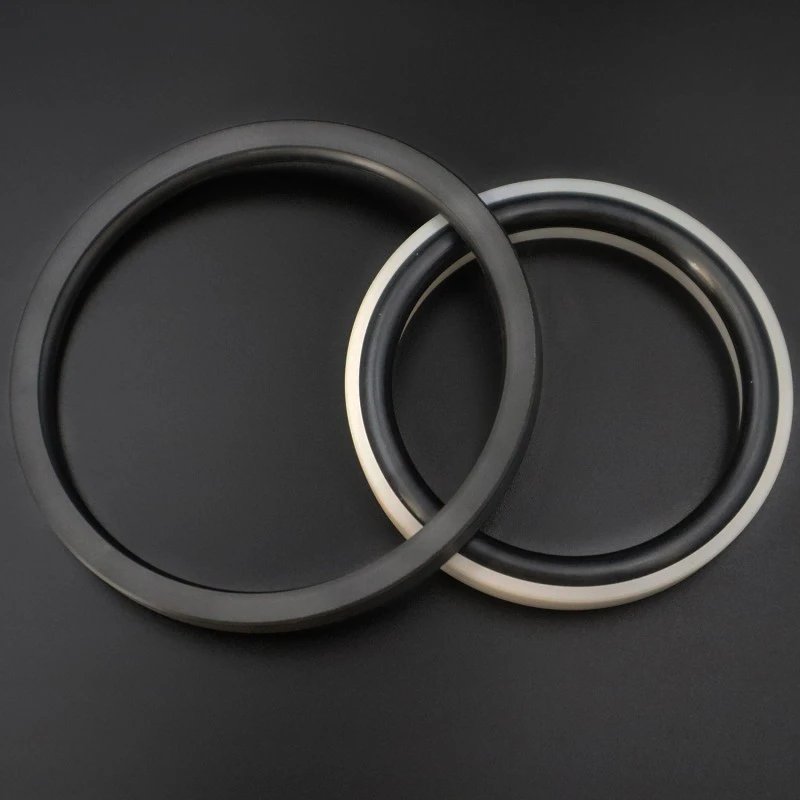

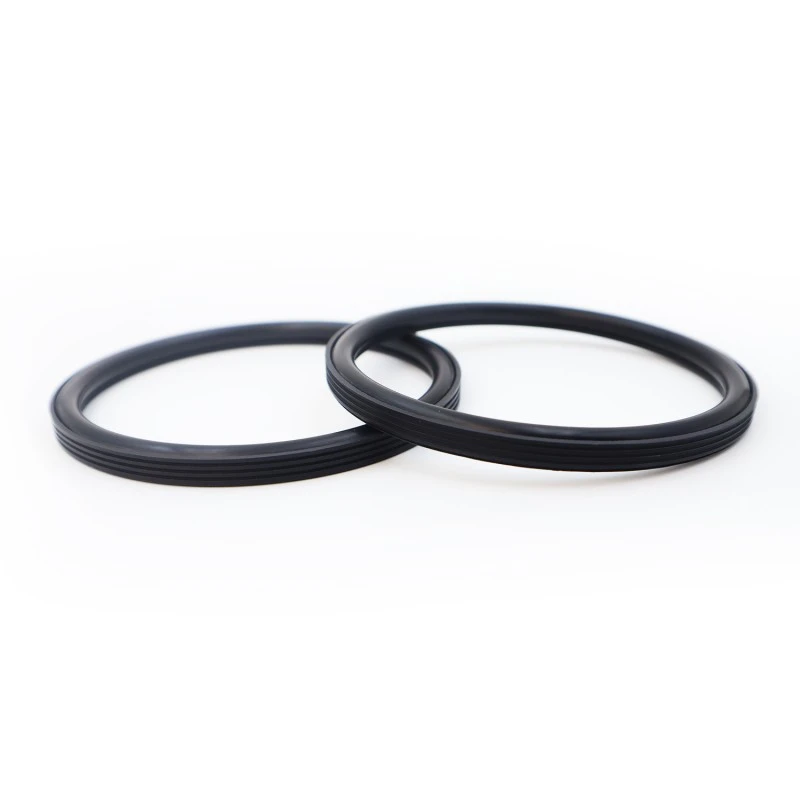

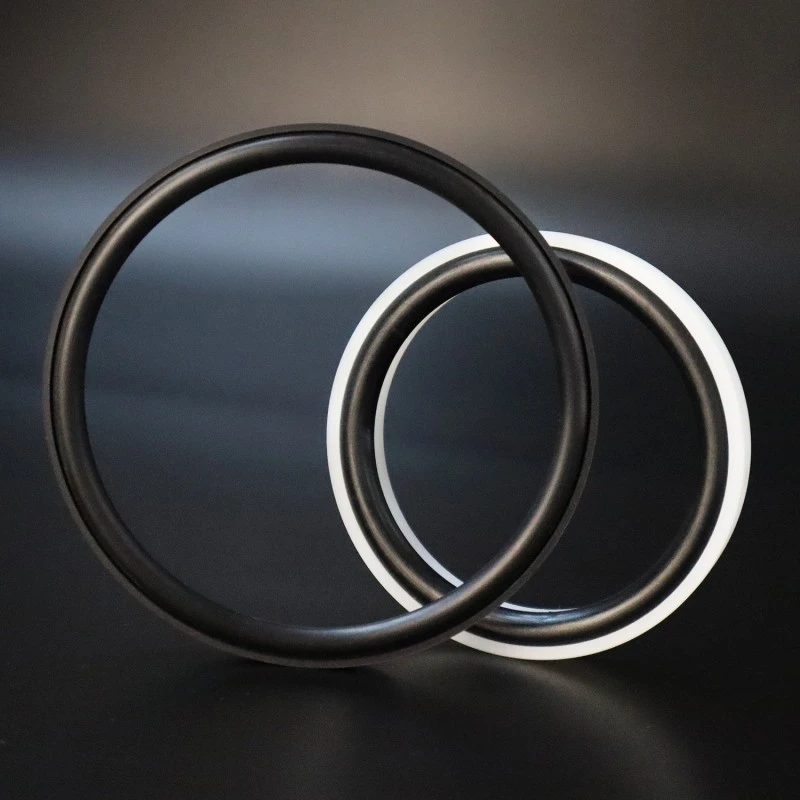

مهر و موم Bore که توسط کارخانه آب بندی Ruichen طراحی و تولید شده است، برای آب بندی یک طرفه در کاربردهای رفت و برگشتی هیدرولیک و حرکت چرخشی مناسب است. دارای عمر طولانی، اصطکاک کم، عملکرد آب بندی عالی، ساختار فشرده و نصب، استفاده و نگهداری آسان است. لبه آب بندی ویژه و طراحی ضخامت بهینه درزگیر عملکرد آب بندی عالی را حتی در محیط های خشن مانند دوغاب سیمانی تضمین می کند.
|
فشار/MPa |
دما / درجه سانتیگراد |
سرعت / متر بر ثانیه |
متوسط |
|
|
حرکت رفت و برگشتی |
حرکت چرخشی |
|||
|
≤100 |
35- تا 100+ درجه سانتیگراد (با O-ring NBR) |
≤6 |
≤2 |
آب، گل، نفت خام، روغن هیدرولیک، امولسیون |
|
-20 تا +200 درجه سانتیگراد (با O-ring FKM) |
||||
انتخاب مواد
1. مواد O-ring همراه را می توان از: لاستیک نیتریل R01 (NBR)، R02 Fluororrubber (FKM) و غیره انتخاب کرد.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4 است، سایر مواد موجود عبارتند از PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 و غیره.
نمونه سفارش
مدل سفارش: RC2062-80*68.3*7.6-PTFE4-R01
مدل - قطر سوراخ * قطر شیار * عرض شیار - کد مواد

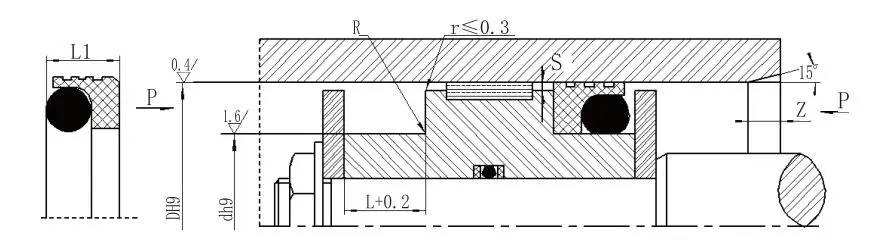

مشخصات و پارامترها (هر اندازه در محدوده مشخص شده موجود است.)
|
محدوده دیافراگم نوع استاندارد DH9 RC2062 |
محدوده دیافراگم بارگذاری سنگین DH9 RC2062-Z |
قطر شیار d h9 |
عرض شیار L+0.2 |
عرض مهر و موم L1 |
گوشه های گرد Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
8 ~ 12.9 |
- |
D-4.5 |
3.1 |
2.8 |
0.3 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 24.9 |
10 ~ 12.9 |
D-6.3 |
4 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
25 ~ 51.9 |
13 ~ 24.9 |
D-8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
52 ~ 127.9 |
25 ~ 51.9 |
D-11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
128 ~ 500.9 |
52 ~ 127.9 |
D-15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
501 تا 1500 |
128 ~ 500.9 |
D-19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
توجه: 1. برای سوراخ های سیلندر ≤ 30 میلی متر، طراحی شیار باز توصیه می شود.
2. برای فشارهای بیشتر از 30 مگاپاسکال، یک تناسب H8/f8 برای شکاف اکستروژن توصیه میشود.
قابلیت های تست جامع: آزمایشگاه مرکزی ما مجهز به طیف کاملی از تجهیزات تست است که قادر به شبیه سازی عملکرد محصول در شرایط کاری واقعی است. موارد تست شامل، اما محدود به موارد زیر نیست:
بازرسی ابعادی: با استفاده از ابزارهای اندازهگیری تصویر دوبعدی با دقت بالا و دستگاههای اندازهگیری مختصات برای اطمینان از اینکه ابعاد محصول به طور کامل الزامات تحمل ترسیم را برآورده میکند.
تست عملکرد: از جمله تستهای پیری در دمای بالا، تستهای دمای پایین، تستهای مقاومت روغن/متوسط، تستهای مقاومت در برابر سایش، تستهای فشار ترکیدگی و غیره.
تست چرخه عمر: پیشبینی طول عمر و قابلیت اطمینان محصول از طریق تستهای روی دوام که شرایط کاری واقعی را شبیهسازی میکند.
