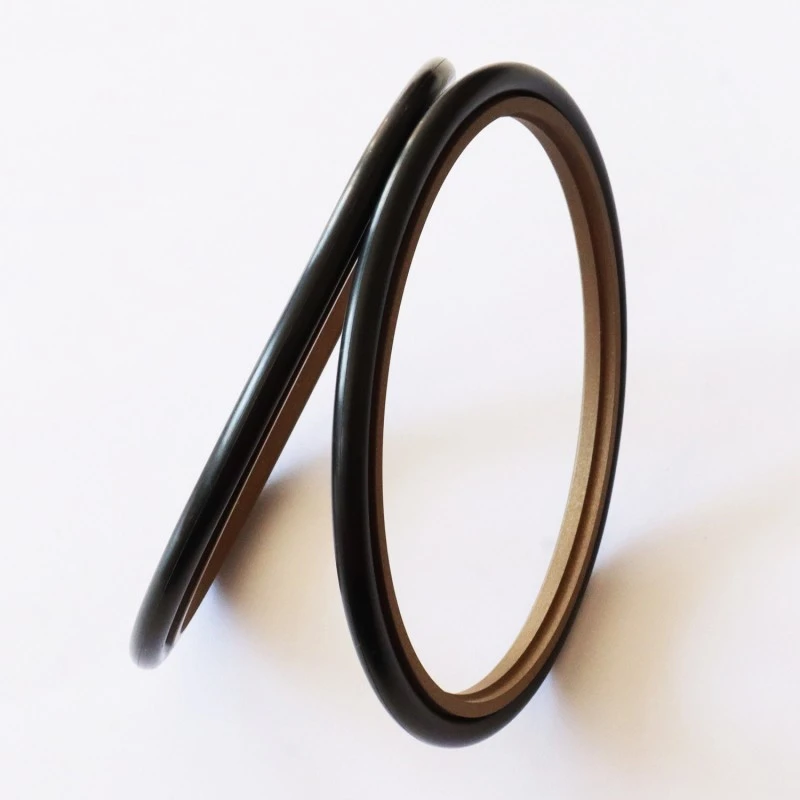

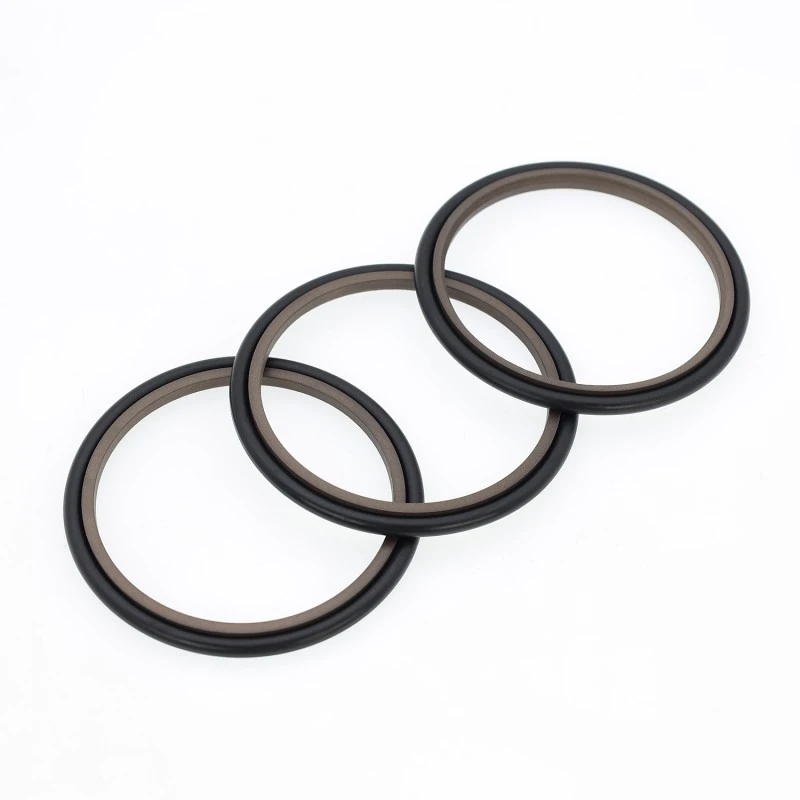

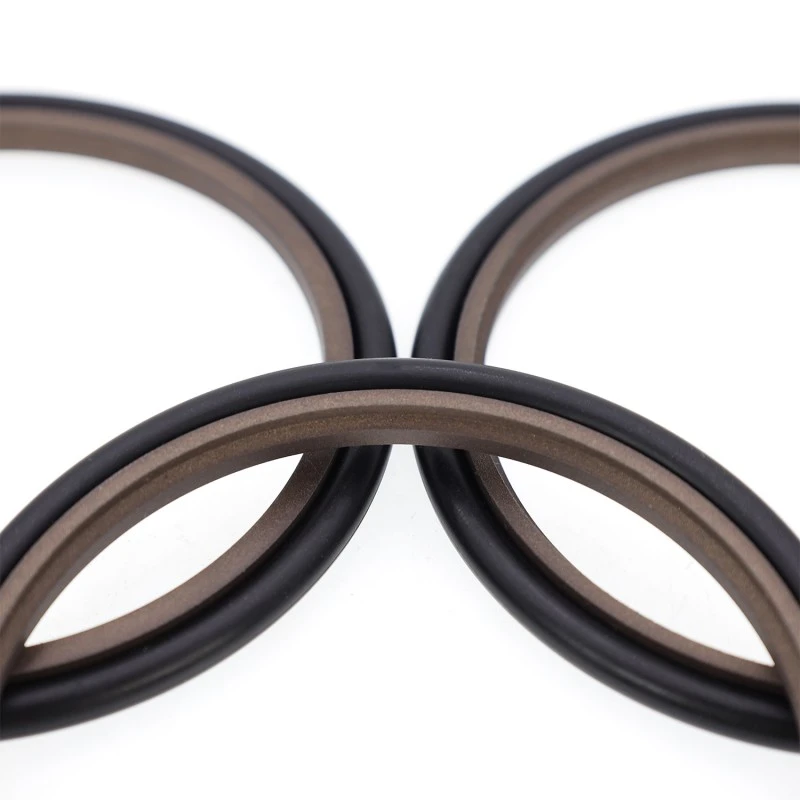

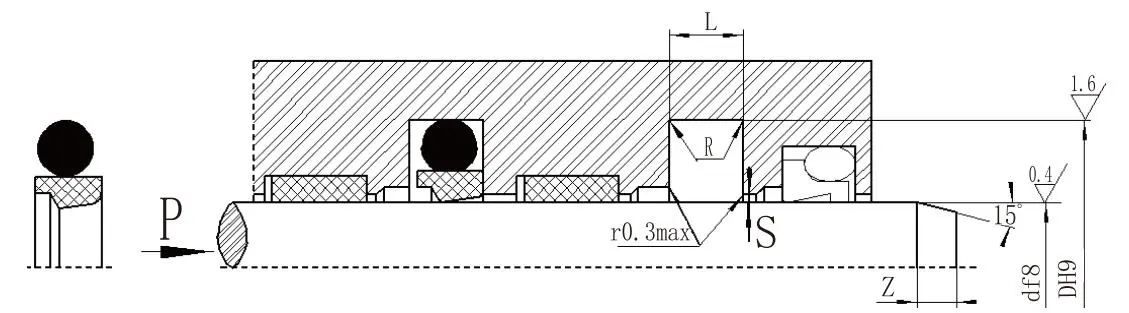

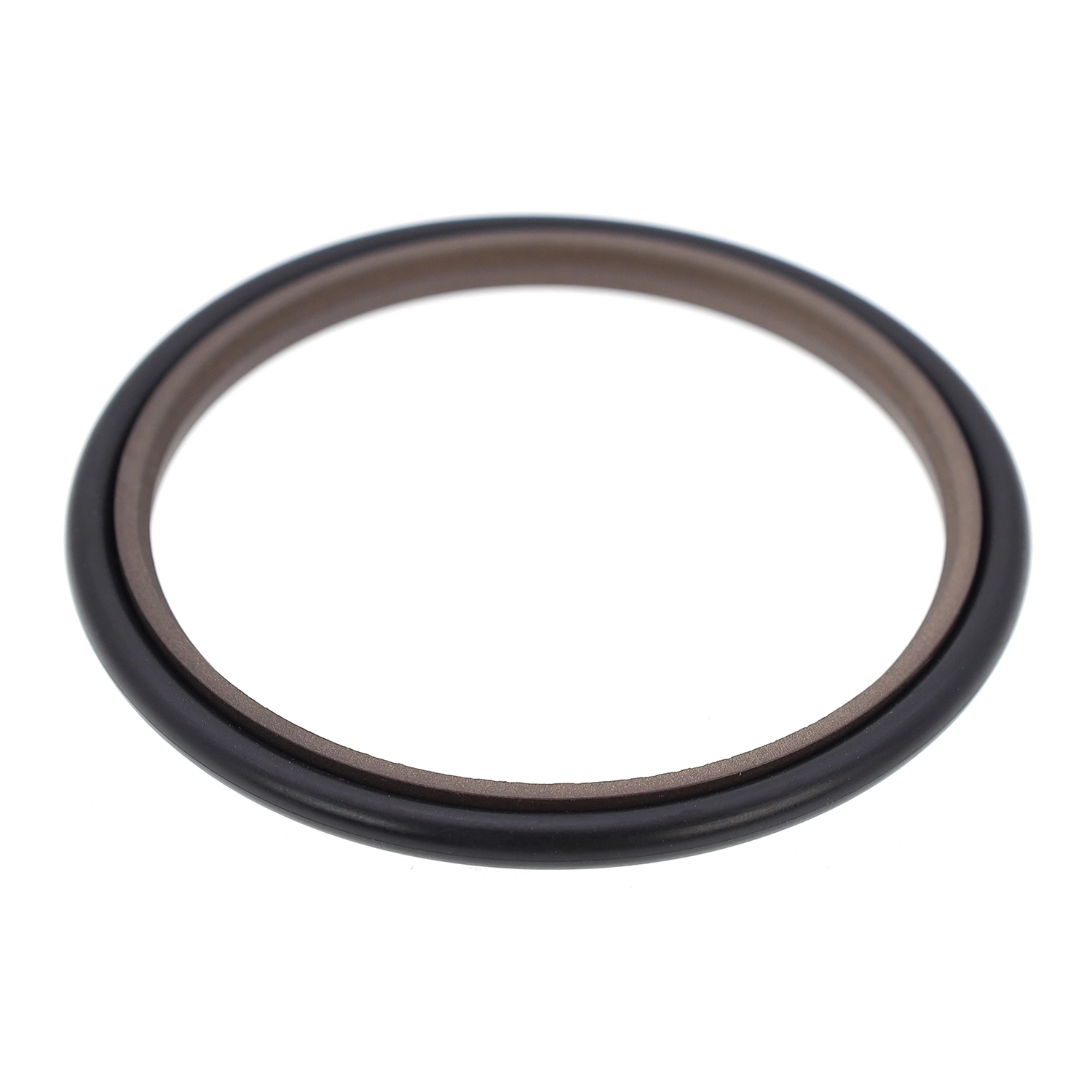

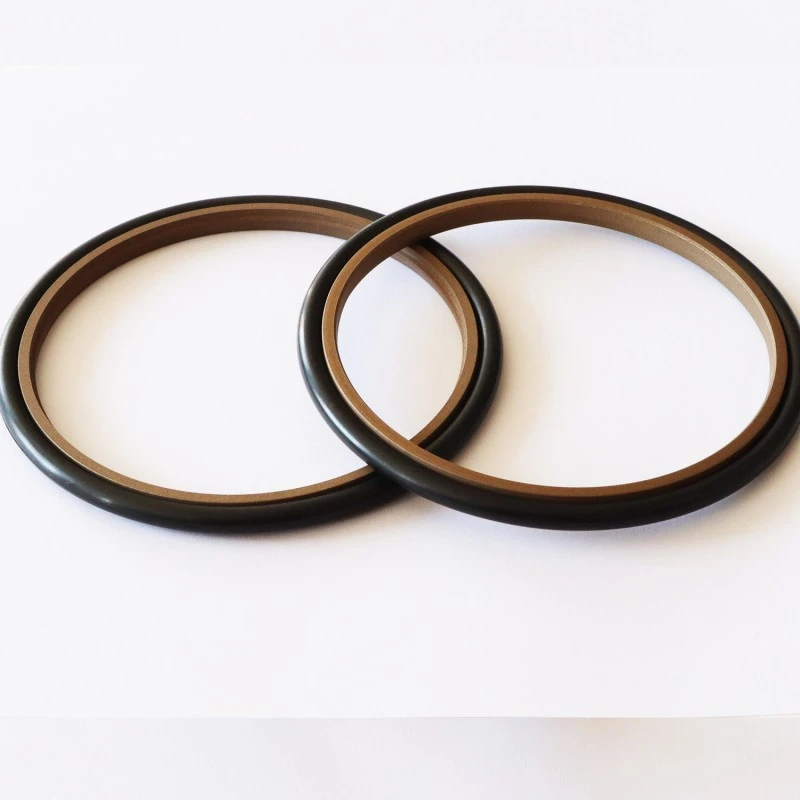

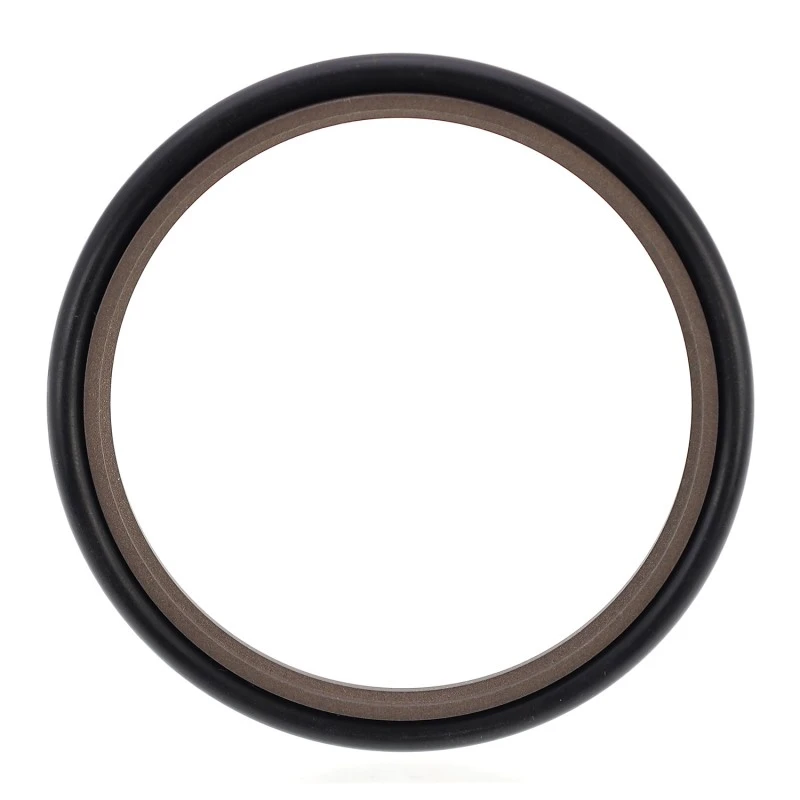

Step Seal شامل یک حلقه مهر و موم پلکانی پر از PTFE و یک حلقه O است که برای آب بندی فشار یک طرفه در کاربردهای هیدرولیک رفت و برگشتی مناسب است. O-ring نیروی شعاعی را فراهم می کند و سایش حلقه مهر و موم را جبران می کند. معمولاً همراه با حلقه راهنما استفاده می شود. برای قطر میله های کمتر از 30 میلی متر، باید از طرح شیار شکاف (باز) استفاده شود.
ویژگی ها:
1. اصطکاک کم، مقاومت شروع کم، حرکت صاف، اصطکاک پویا و استاتیک برابر و بدون خزش.
2. ثبات فشار بالا تحت فشار و شرایط سخت.
3. عمر طولانی، مناسب برای مهر و موم روغن کاری بدون روغن.
4. مناسب برای آب بندی رسانه های کم ویسکوزیته مانند آب.
شرایط عملیاتی قابل اجرا (مقادیر شدید نباید به طور همزمان ظاهر شوند)
|
فشار Mpa |
دما ℃ |
سرعت m/s |
متوسط |
|
≤60 |
-35 ~ 100 (منطبق با حلقه O-NBR) |
≤6 |
روغن هیدرولیک بر پایه مواد معدنی، مایع ضد شعله (HFA/HFB)، آب و غیره. |
|
-20 ~ 200 (منطبق با O-ring FKM) |
انتخاب مواد
1. مواد O-ring در دسترس: لاستیک نیتریل-بوتادین R01 (NBR)، RO2 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: PTFE2، PTFE3، PTFE4، PU، و غیره.
نمونه سفارش
مدل سفارش: RC11-40x55.1x6.3-PTFE3-R01
مدل سفارش: RC11-B-40x55.1x6.3-PTFE3-RO2 مدل: قطر میله x قطر شیار x عرض شیار PTFE3 (PTFE اصلاح شده) کد مواد: R01, R02 - کد مواد O-Ring
