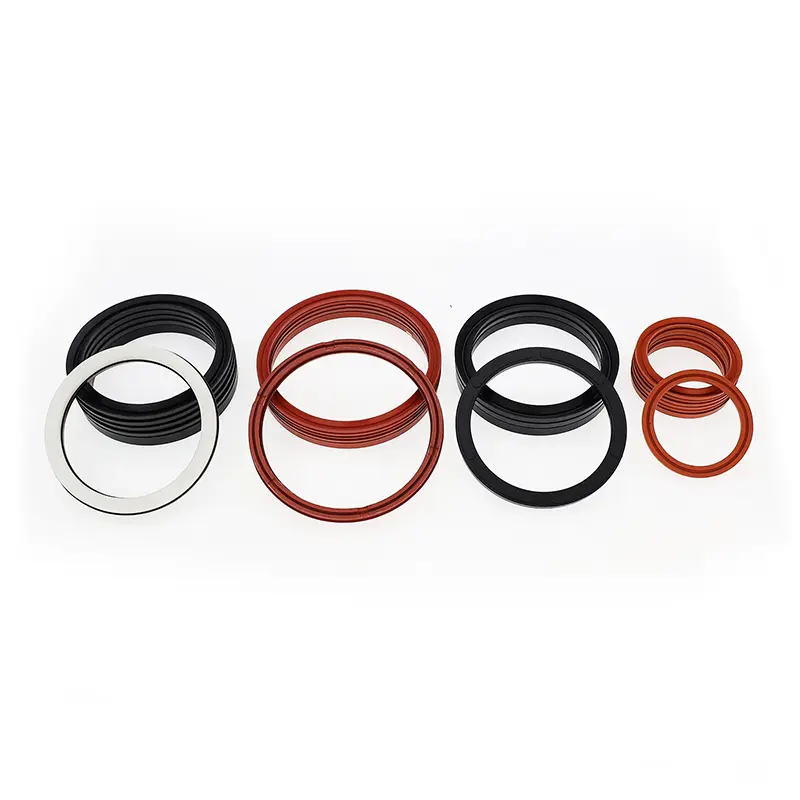

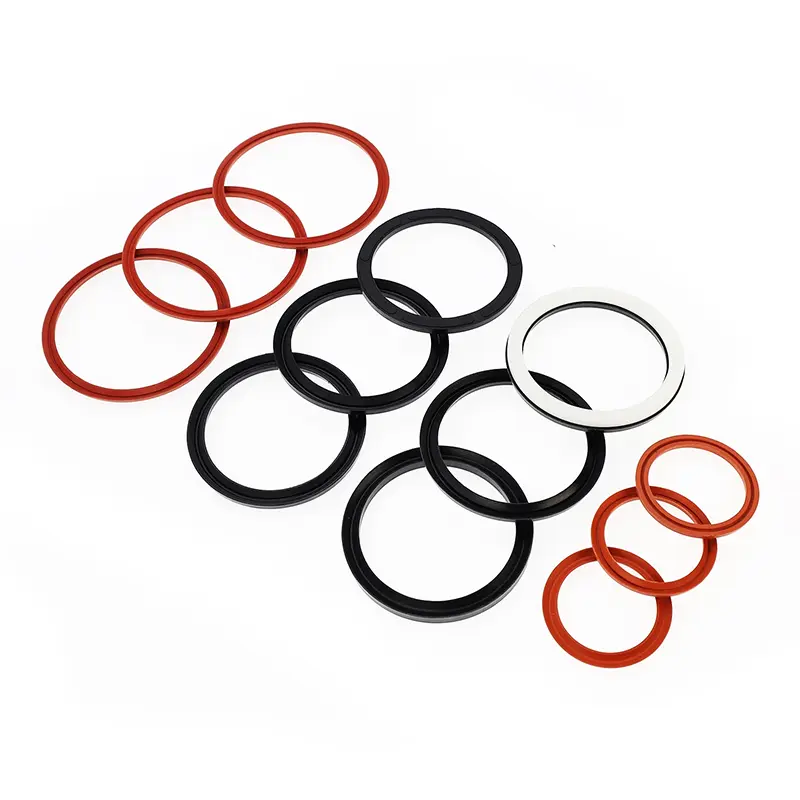

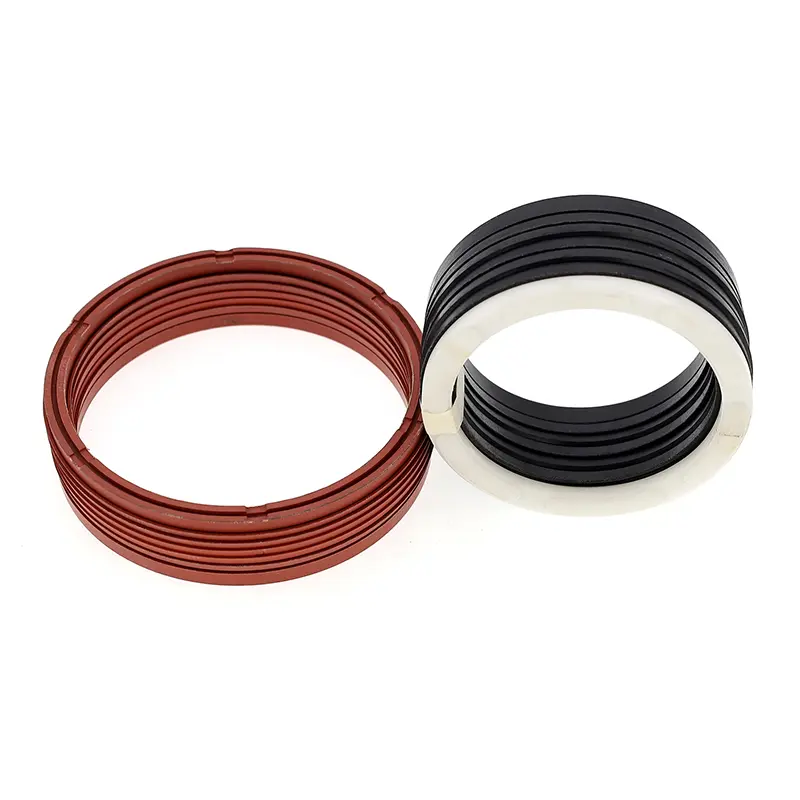

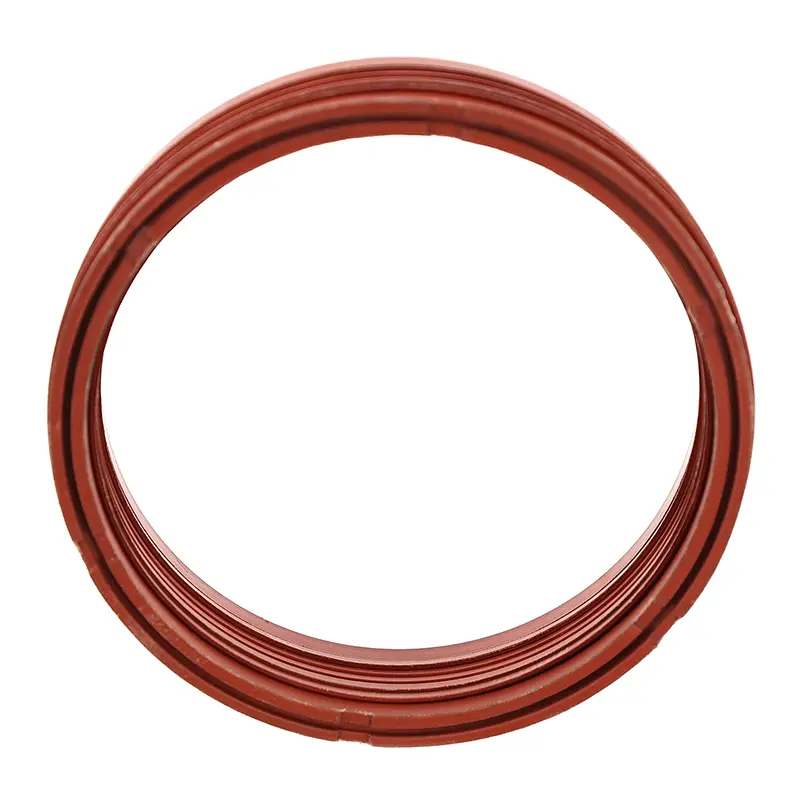

مهر و موم ترکیبی V شکل برای میله های پیستون از یک مجموعه (حداقل سه) حلقه آب بندی V شکل، یک حلقه فشاری و یک حلقه پشتیبانی تشکیل شده است. برای آب بندی فشار یک طرفه در کاربردهای هیدرولیک رفت و برگشتی مناسب است. در حین نصب باید از گریس سازگار با مواد آب بندی استفاده شود. نمی توان آن را در یک شیار یکپارچه (بسته) نصب کرد.
ویژگی ها:
1. طیف گسترده ای از مواد در دسترس هستند، که امکان تنظیم بهینه را برای مطابقت با کاربردهای مختلف فراهم می کند.
2. مناسب برای استفاده در شرایط عملیاتی سخت، سازگار با تمام رسانه ها و شرایط سخت.
3. عمر طولانی، مناسب برای مهر و موم روغن کاری بدون روغن (با انتخاب مواد مناسب).
4. عملکرد آب بندی و اصطکاک قابل تنظیم را می توان با تنظیم واشر به دست آورد و بعد محوری را می توان با افزودن یا حذف حلقه های آب بندی V شکل تنظیم کرد.
5. موثر حتی با کیفیت سطح آب بندی ضعیف.
شرایط عملیاتی قابل اجرا (مقادیر شدید نباید به طور همزمان ظاهر شوند)
|
فشار Mpa |
دما ℃ |
سرعت m/s |
متوسط |
|||
|
≤60 |
-35 ~ 100 (لاستیک نیتریل یا لاستیک پارچه نیتریل) |
-20 ~ 200 (پارچه فلورو لاستیک یا فلوئورو لاستیک) |
-200~+260 (PTFE) |
≤0.5 (لاستیک یا لاستیک تقویت شده با پارچه) |
≤15 (PTFE) |
تقریبا تمام رسانه ها (انتخاب منطقی ترکیب مواد) |
مواد
1. مواد حلقه فشار: PTFE، پارچه لاستیک نیتریل-بوتادین (NBR)، پارچه لاستیک فلورو لاستیک-بوتادین، نایلون، پلی اکسی متیلن
2. مواد حلقه V: PTFE، پارچه لاستیک نیتریل-بوتادین (NBR)، فلوئورو لاستیک، پارچه لاستیک فلوئورو لاستیک-بوتادین، پلی اورتان
3. مواد حلقه پشتیبانی: پارچه لاستیکی نیتریل-بوتادین، پارچه لاستیکی فلورو لاستیک-بوتادین، نایلون، پلی اکسی متیلن، PTFE
نمونه سفارش
|
مدل |
مواد |
محدوده قابل اجرا |
آب بندی |
|
RC15-A |
حلقه V: پارچه NBR، حلقه فشار، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE |
دمای معمولی، فشار بالا |
خوب |
|
RC15-B |
حلقه V: پارچه FKM، حلقه فشار، حلقه پشتیبانی: پارچه FKM/PTFE |
دمای بالا، فشار بالا |
خوب |
|
RC15-C |
حلقه V: NBR، حلقه فشار، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE |
دمای معمولی، فشار متوسط و پایین |
عالی |
|
RC15-D |
حلقه V: FKM، حلقه فشار، حلقه پشتیبانی: پارچه FKM/PTFE |
دمای بالا، فشار متوسط و کم |
عالی |
|
RC15-E |
V-ring: ترکیب پارچه NBR+NBR، حلقه فشار، حلقه پشتیبانی: پارچه NBR/PA/POM/PTFE |
دمای معمولی، فشار متوسط و بالا |
خیلی خوبه |
|
RC15-F |
V-ring: ترکیب پارچه FKM+FKM، حلقه فشار، حلقه پشتیبانی: پارچه FKM/PTFE |
دمای بالا، فشار متوسط و بالا |
خیلی خوبه |
|
RC15-G |
حلقه V، حلقه فشار، حلقه پشتیبانی: PTFE1/PTFE2/PTFE3/PTFE4 |
محیط های خورنده با دمای بالا و فشار بالا |
عادی |
|
RC15-H |
حلقه V: PU، حلقه فشار، حلقه پشتیبانی: PU/PA/POM/PTFE |
دمای معمولی، فشار متوسط و بالا |
خیلی خوبه |

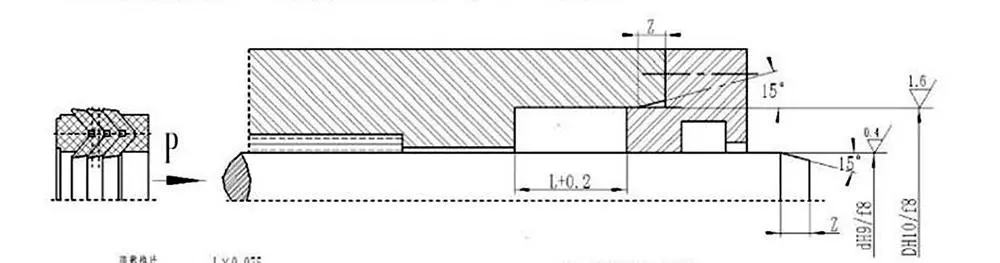

مقررات نصب پخ
|
قطر میله d |
طول پخ Zmin |
|
0 تا 100 |
5 |
|
101 تا 200 |
7.5 |
|
200 تا 500 |
10 |
|
＞500 |
12.5 |
مهر و موم های V شکل را می توان در بعد محوری با تنظیم واشر برای دستیابی به آب بندی و اصطکاک بهینه تنظیم کرد. سایش اولیه پس از عملیات طولانی مدت را می توان با تنظیم ابعاد محوری افزایش داد. طرح پیشنهادی برای ابعاد محوری حفره آب بندی قابل تنظیم 1.025 لیتر با محدوده تنظیم 7.5٪ L است.
