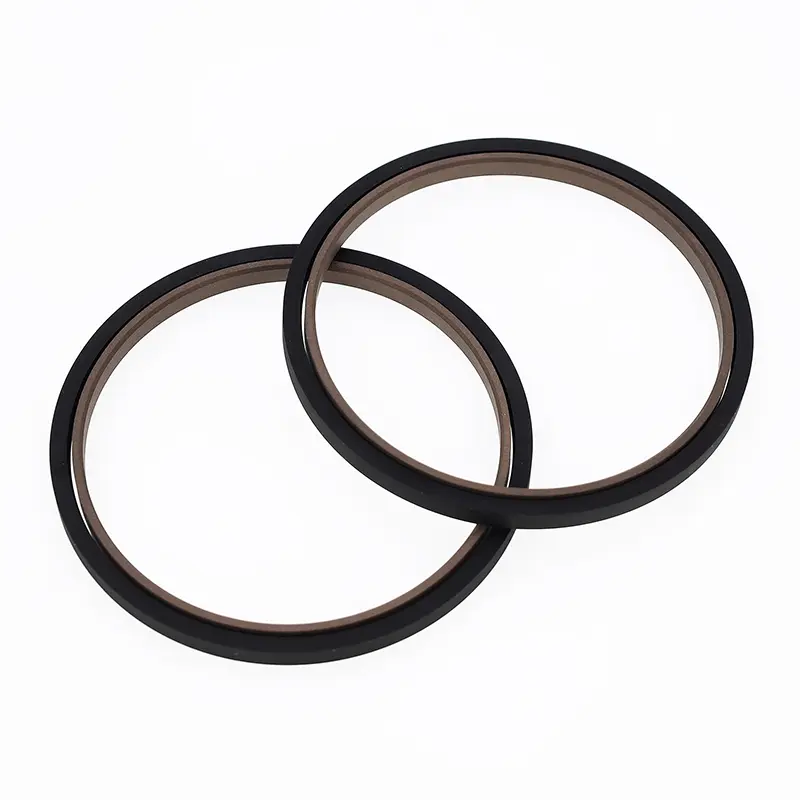

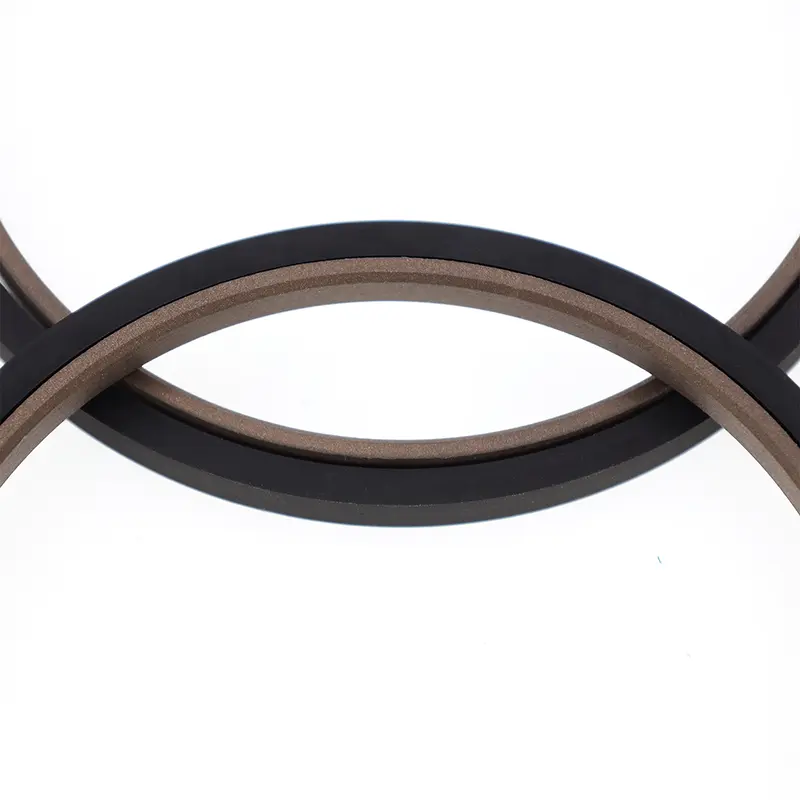

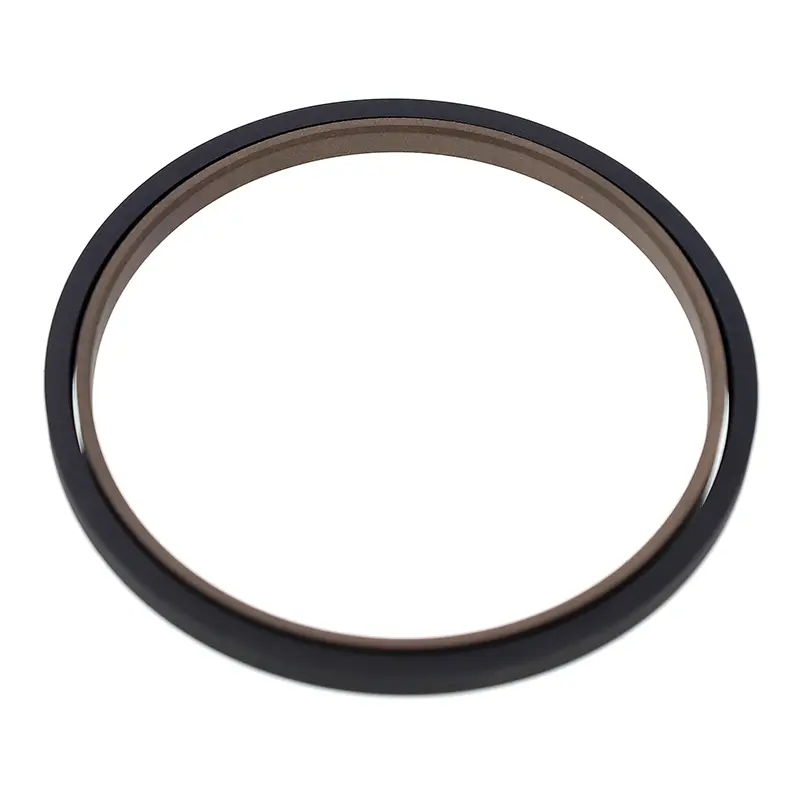

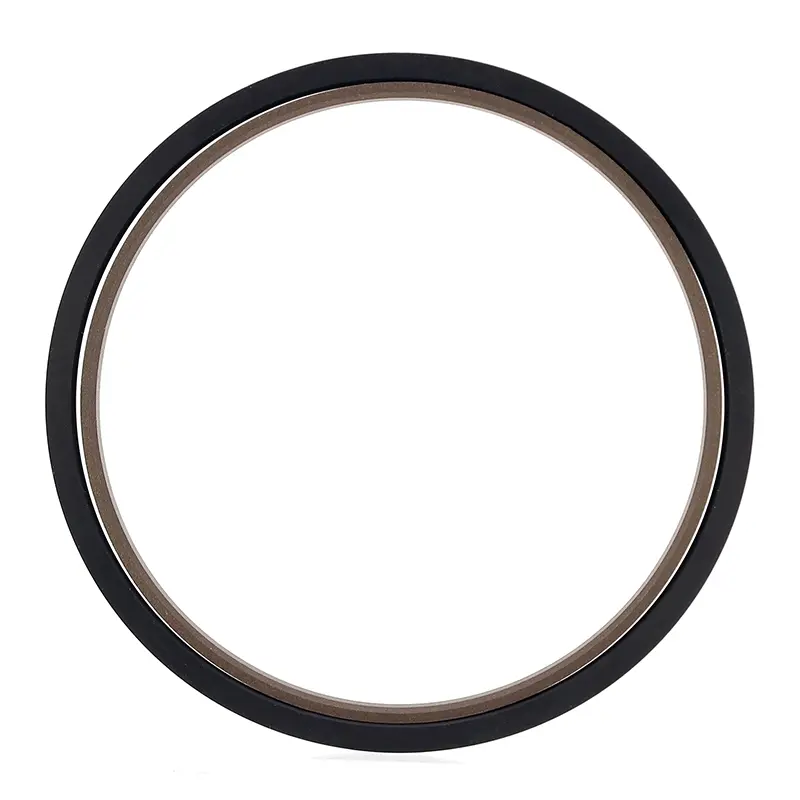

مهر و موم ترکیبی مستطیلی برای میله های پیستون از یک حلقه آب بندی مستطیلی پر از PTFE و یک حلقه لاستیکی مستطیلی تشکیل شده است. برای آب بندی فشار دو طرفه در کاربردهای هیدرولیک و پنوماتیک رفت و برگشتی مناسب است. حلقه مستطیلی نیروی شعاعی را فراهم می کند و سایش حلقه مهر و موم را جبران می کند. برای قطر میله های کمتر از 30 میلی متر، باید از طرح شیار شکاف (باز) استفاده شود.
ویژگی ها:
1. اصطکاک کم، مقاومت شروع کم، حرکت صاف، اصطکاک پویا و استاتیک برابر و بدون خزش.
2. مهر و موم دو منظوره برای کاربردهای هیدرولیک و پنوماتیک، مناسب برای آب بندی فشار دو طرفه.
3. عمر طولانی، مناسب برای روانکاری بدون روغن.
4. طراحی فشرده برای نصب و نگهداری آسان.
شرایط عملیاتی قابل اجرا (مقادیر شدید نباید به طور همزمان ظاهر شوند)
|
فشار Mpa |
دما ℃ |
سرعت m/s |
متوسط |
شکاف اکستروژن Sحداکثر |
|
≤40 |
-35 ~ 100 (حلقه مستطیلی منطبق NBR) |
≤4 |
روغن هیدرولیک بر پایه مواد معدنی، سیال بازدارنده شعله (HFA/HFB)، آب، گاز و غیره. |
0.4 (25 مگاپاسکال) |
|
-20 ~ 200 (حلقه مستطیلی مطابق FKM) |
0.2 (40MPA) |
انتخاب مواد
1. مواد مستطیلی موجود: لاستیک نیتریل R01 (NBR)، RO2 fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: PTFE2، PTFE3، PTFE4 (به توضیحات مواد مراجعه کنید).
نمونه سفارش

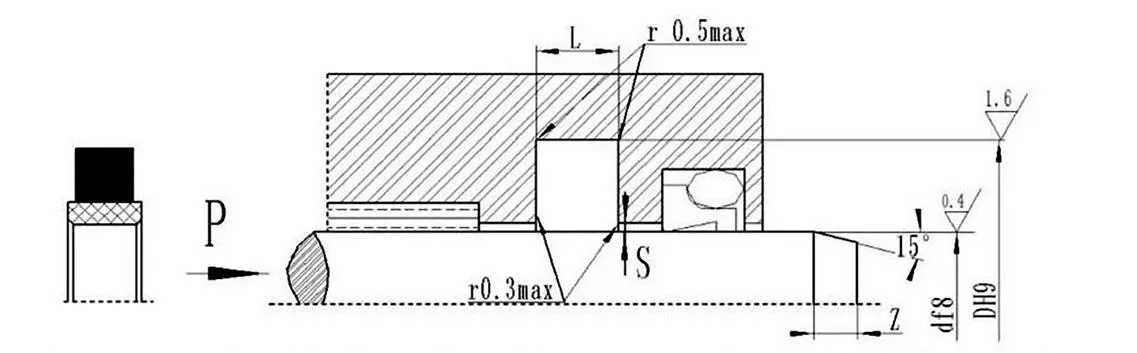

سفارش مدل SPN-d*DL-PTFE3-R01: قطر میله*قطر پایین شیار*عرض شیار
SPN مدل PTFE3 - کد مواد PTFE اصلاح شده R01 - کد مواد حلقه مستطیلی
