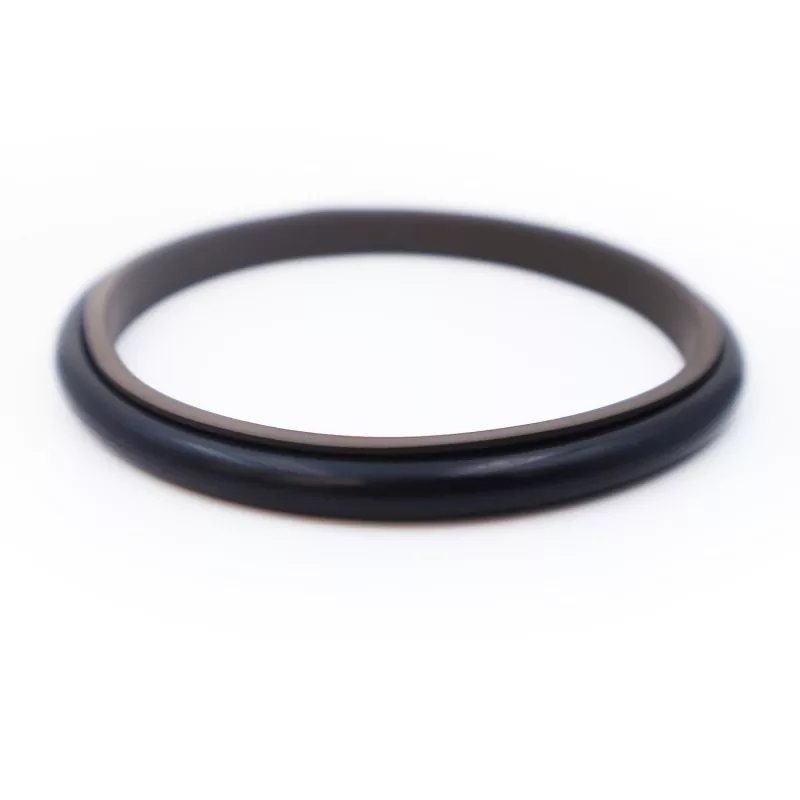

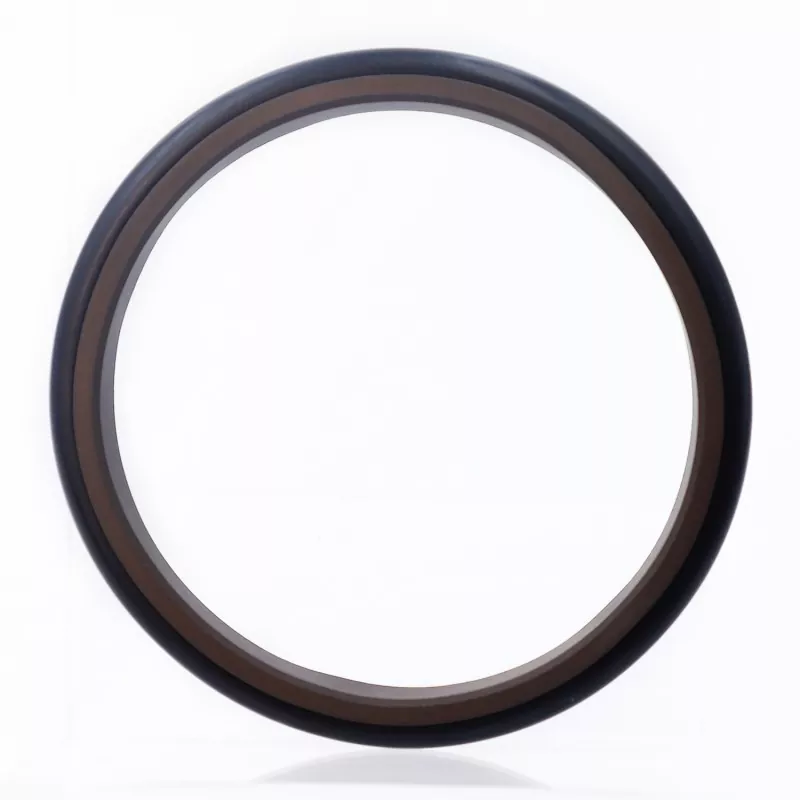

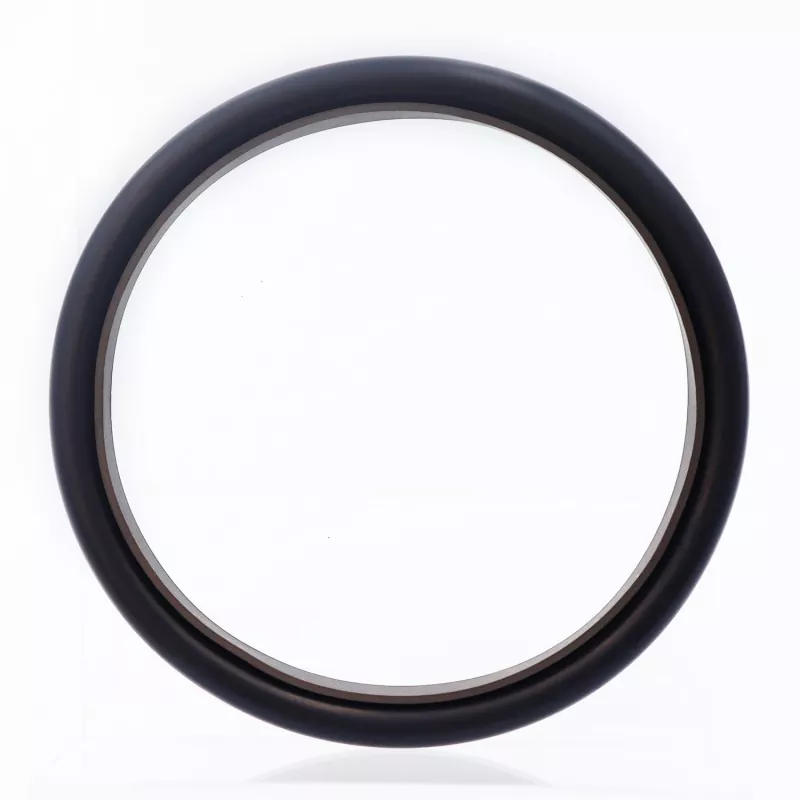

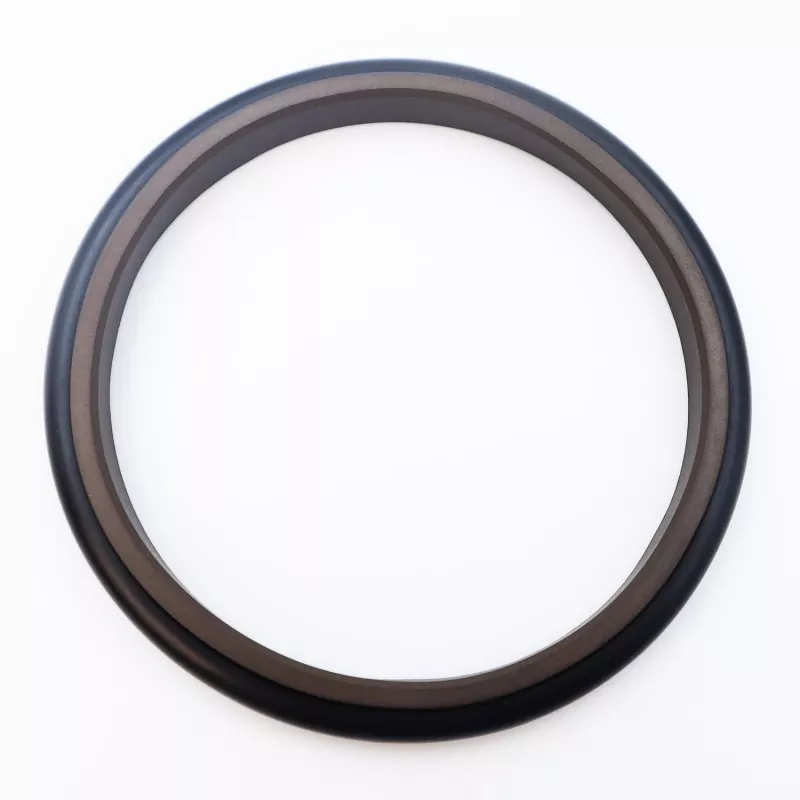

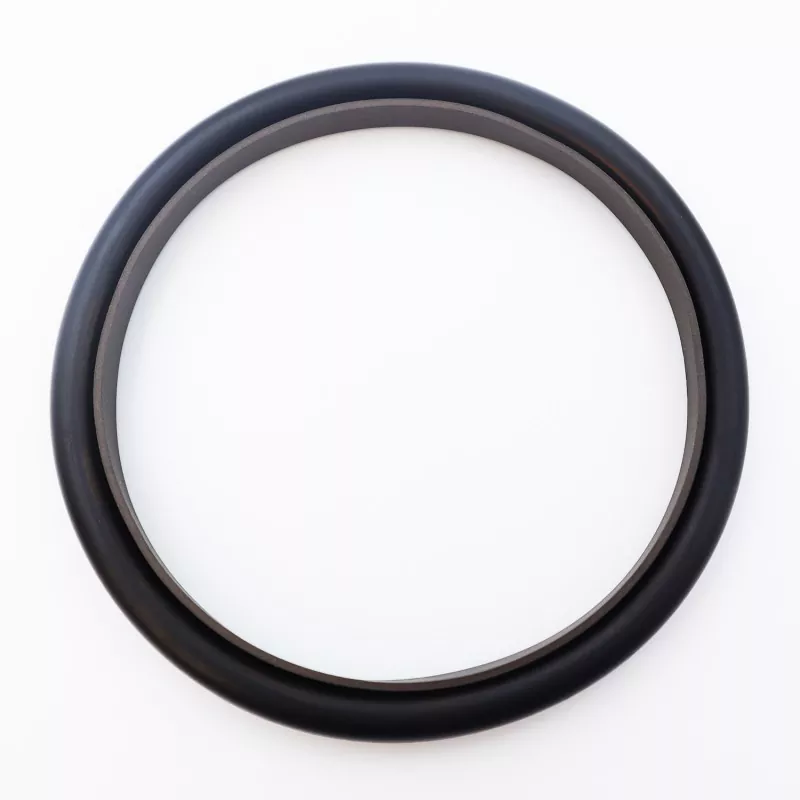

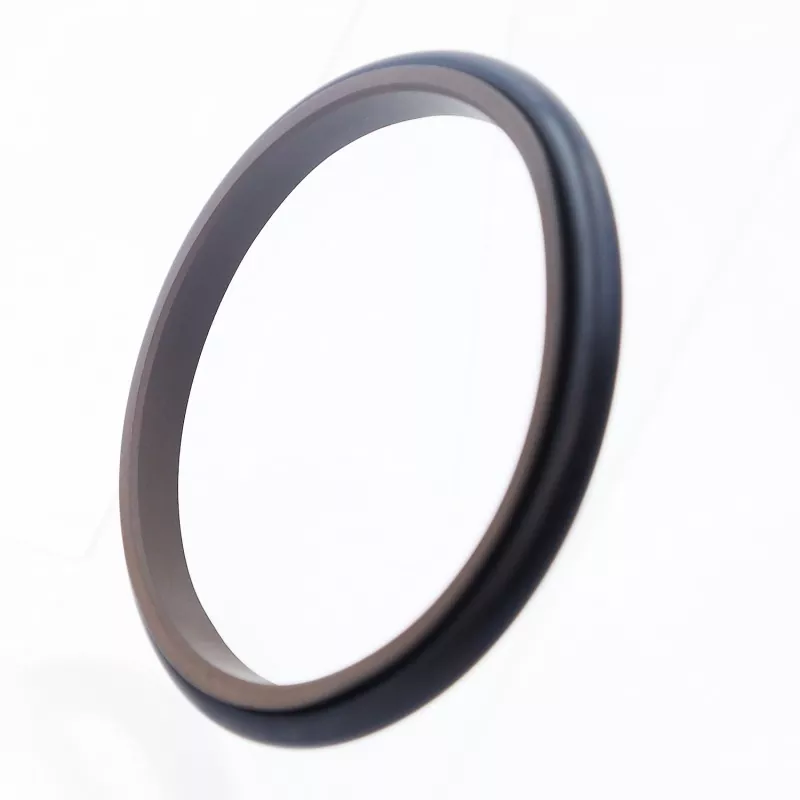

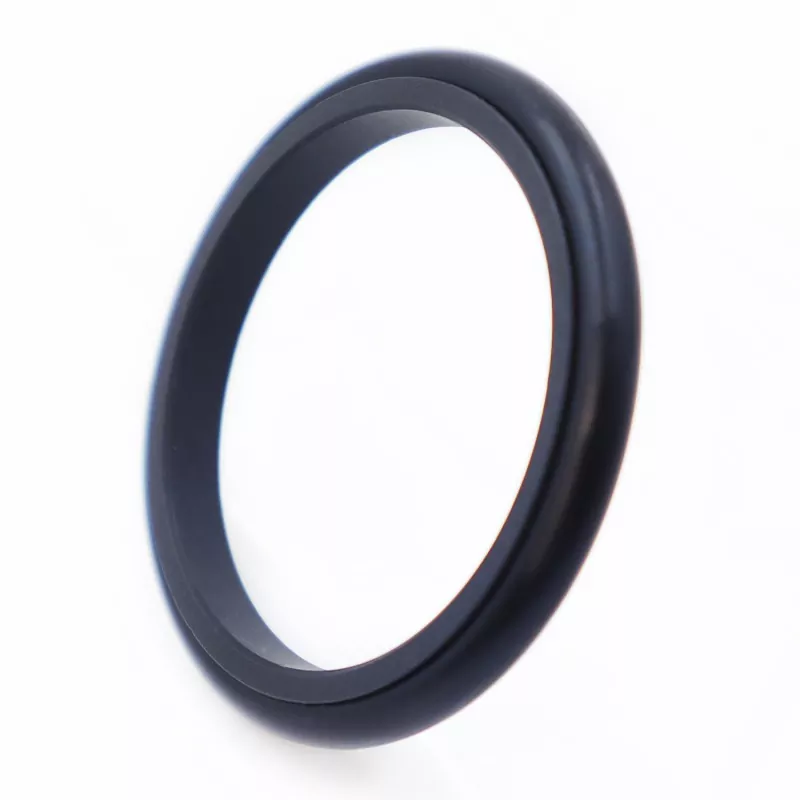

مهر و موم ترکیبی مثلثی از یک حلقه مهر و موم PTFE مثلثی و یک حلقه O لاستیکی تشکیل شده است. برای آب بندی فشار تک اثره در کاربردهای رفت و برگشتی هیدرولیک و پنوماتیک طراحی شده است. O-ring نیروی شعاعی ایجاد می کند و سایش رینگ آب بندی را جبران می کند. به لطف طراحی لبه نازک حلقه آب بندی، جبران عالی و عملکرد آب بندی را ارائه می دهد. برای قطر میله های کوچکتر از 30 میلی متر، باید از طرح شیار شکاف (نوع باز) استفاده شود.
1. مناسب برای هر دو برنامه های کاربردی هیدرولیک و پنوماتیک.
2. اصطکاک کم، مقاومت در برابر شکست کم، حرکت صاف، اصطکاک پویا و استاتیک برابر و بدون لغزش.
3. عمر طولانی. مناسب برای کاربردهای روانکاری بدون روغن؛
4. طراحی فشرده. نصب و نگهداری آسان؛
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت m/s |
رسانه ها |
|
≤20 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن های هیدرولیک بر پایه معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، گازها و غیره. |
|
-20 تا +180 (با O-ring FKM) |
1. مواد O-ring سازگار عبارتند از: R01 Nitrile Rubber (NBR)، R02 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. مواد جایگزین عبارتند از PTFE1، PTFE2 و PTFE4.
مدل سفارش: RC14—80—PTFE3—R01
RC14 – مدل 80 – قطر شفت d – PTFE (متریال کد R01) – کد مواد اورینگ
محصولات را می توان در هر اندازه ای که در جدول مشخصات ذکر شده است تولید کرد.
|

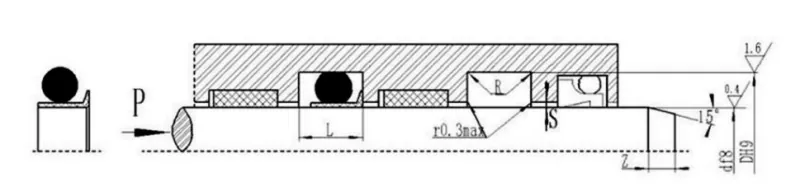

محدوده قطر شفت d f8 |
قطر شیار D H9 |
عرض شیار L+0.2 |
شعاع گوشه Rmax |
فاصله شعاعی S |
چمفر Z |
قطر سیم اورینگ انجام دهید |
|
8 تا 17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18 تا 39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40 تا 108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109 تا 1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
توجه داشته باشید: برای قطر شفت ≤30 میلی متر، استفاده از شیارهای باز توصیه می شود.
