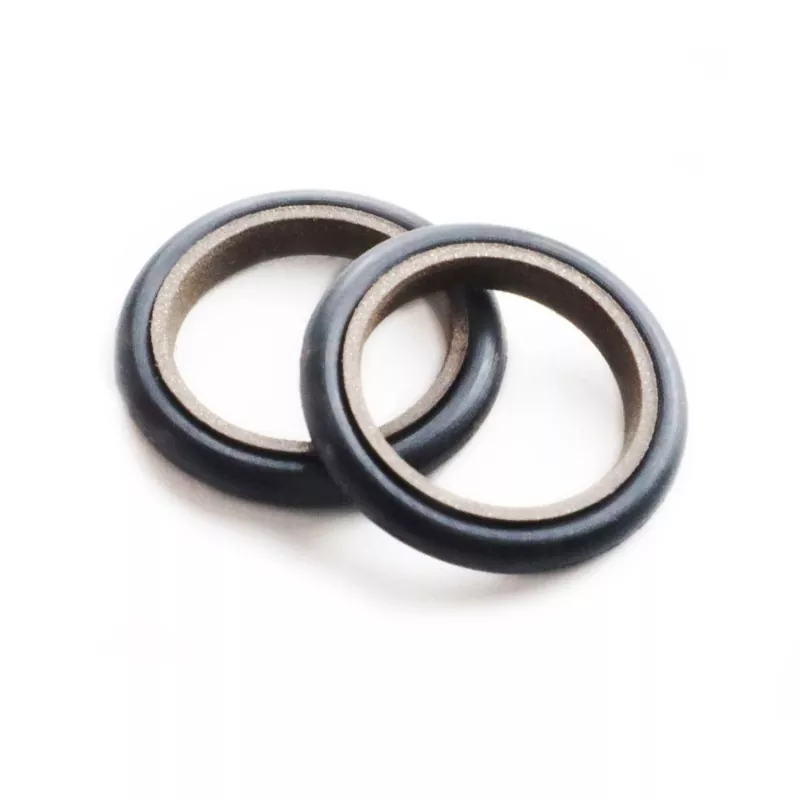

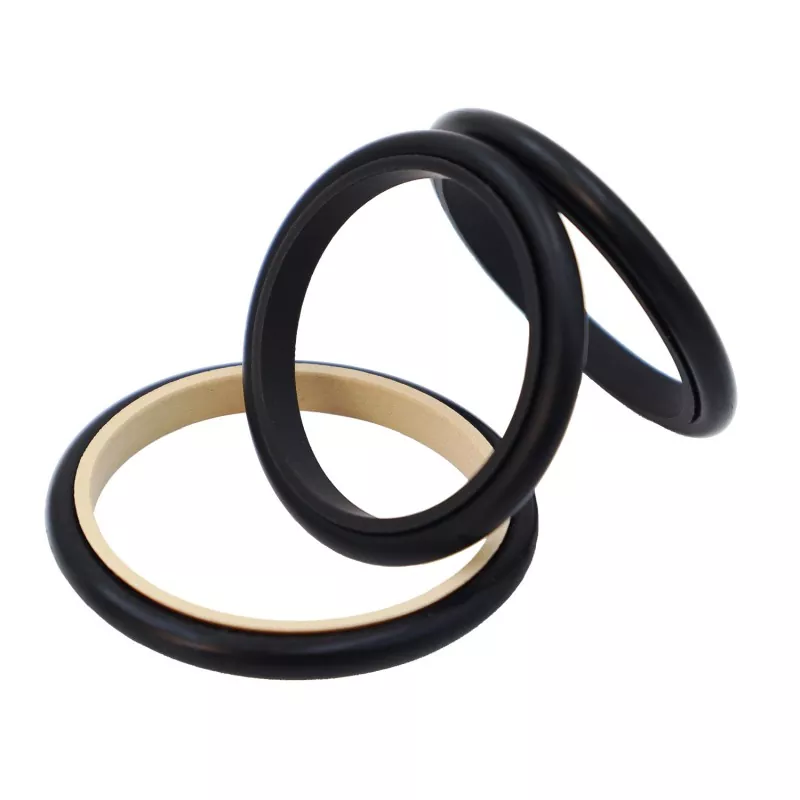

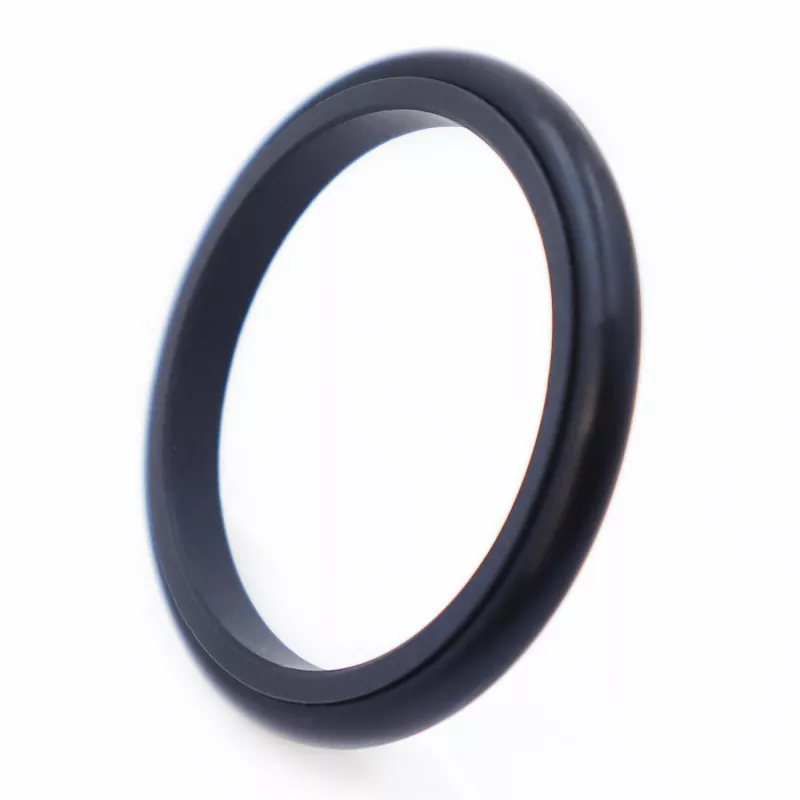

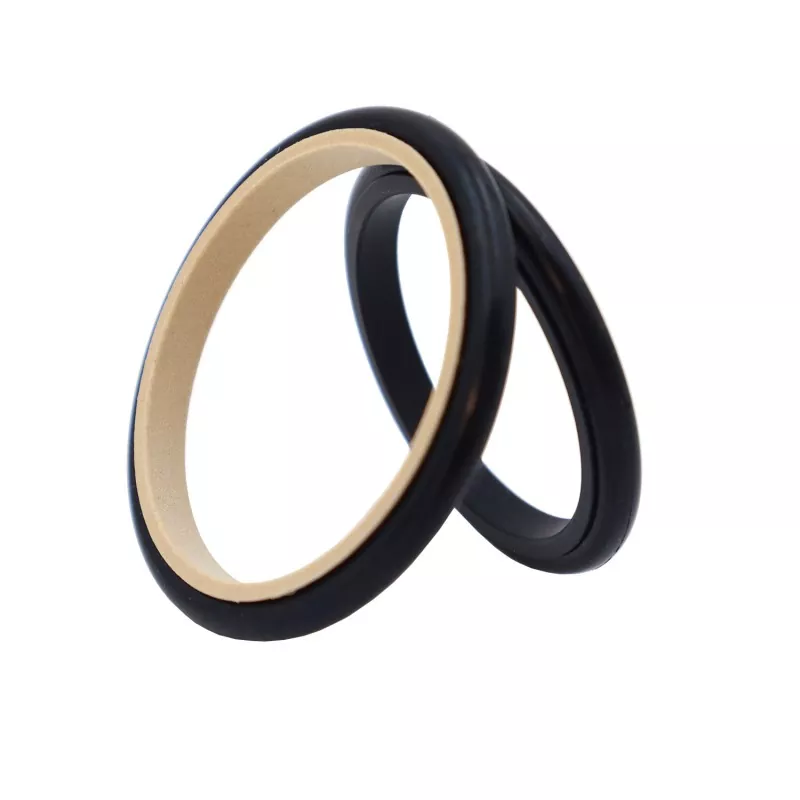

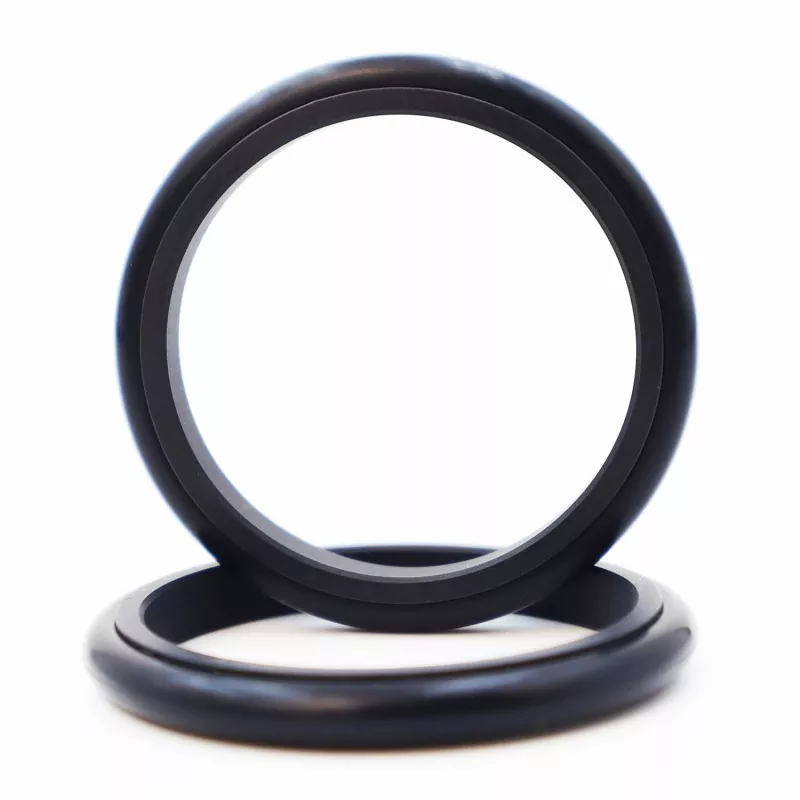

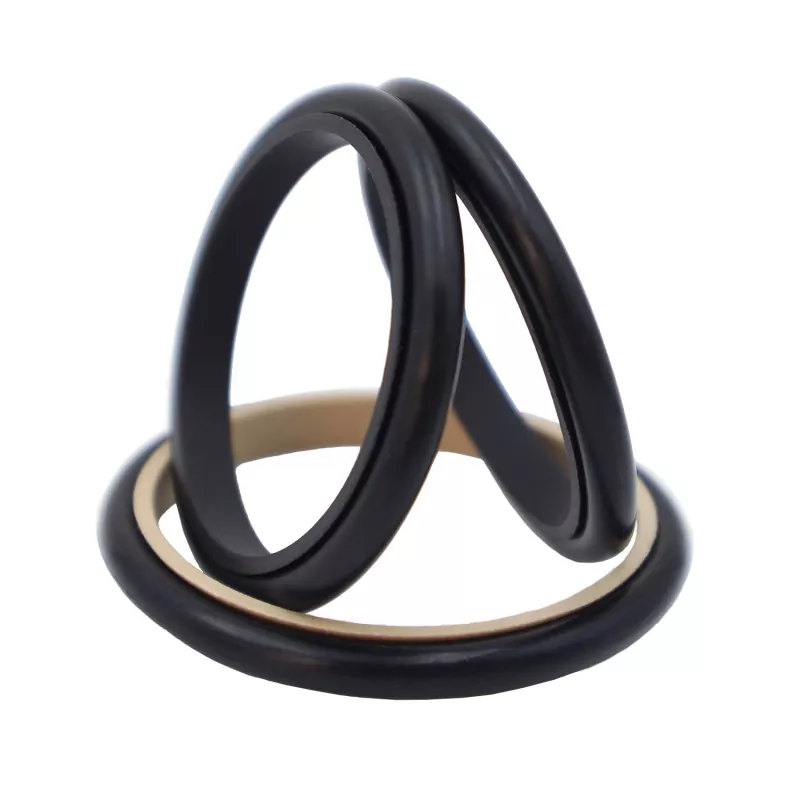

مهر و موم ترکیبی درپوش شامل یک حلقه مهر و موم درپوش PTFE و یک حلقه O لاستیکی است که برای آب بندی فشار دو طرفه در کاربردهای رفت و برگشتی هیدرولیک و پنوماتیک طراحی شده است. O-ring نیروی شعاعی را فراهم می کند و سایش حلقه مهر و موم را جبران می کند. حلقه مهر و موم دارای یک طراحی لب نازک است که قابلیت های جبرانی عالی را ارائه می دهد و در نتیجه عملکرد آب بندی برتری دارد. با شیارهای O-ring استاندارد GB1235 سازگار است. برای قطر میله‌های کوچکتر از 30 میلی‌متر، باید از طرح شیار شکافی (باز) استفاده شود.
این مهر و موم برای شرایط عملیاتی هیدرولیک و پنوماتیک مناسب است و از آب بندی فشار دو طرفه پشتیبانی می کند. مزایایی مانند اصطکاک کم، حداقل مقاومت در برابر شکستگی، عملکرد روان بدون لغزش، مناسب بودن برای روغن کاری بدون روغن و عمر طولانی را ارائه می دهد. به حداقل فضای نصب نیاز دارد و امکان جداسازی و نگهداری آسان را فراهم می کند.
نکته انتخاب: برای کاربردهایی با قطر میله 30 میلی متر یا کمتر، استفاده از شیار شکافی (باز) برای نصب توصیه می شود.
1. مناسب برای هر دو برنامه های کاربردی هیدرولیک و پنوماتیک. از آب بندی فشار دو طرفه پشتیبانی می کند.
2. اصطکاک کم، حداقل مقاومت در برابر شکست و حرکت صاف. اصطکاک دینامیکی و استاتیک برابر؛ بدون لغزش چوب
3. عمر طولانی. مناسب برای کاربردهای روانکاری بدون روغن
4. طراحی فشرده. نصب و نگهداری آسان
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
رسانه ها |
|
≤20 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن هیدرولیک بر پایه مواد معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، گازها و غیره. |
|
-20 تا +180 (با O-ring FKM) |
1. مواد برای O-ring همراه عبارتند از: R01 Nitrile Rubber (NBR)، R02 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. مواد جایگزین عبارتند از PTFE1، PTFE2 و PTFE4.
مدل سفارش: RC13—80-PTFE3—R01 یا SPNC-80-PTFE3—R01
RC13/SPNC - مدل 80 - قطر شفت dPTFE3 - کد مواد PTFE R01 - کد مواد اورینگ
محصولات را می توان در هر اندازه ای که در جدول مشخصات ذکر شده است تولید کرد.
|

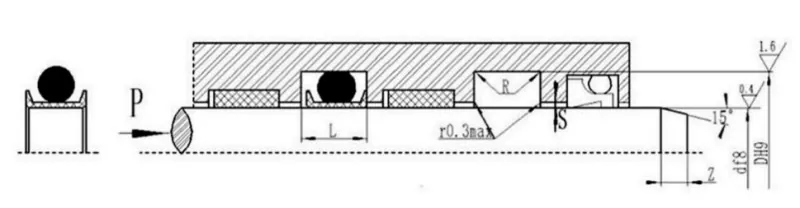

محدوده قطر شفت d f8 |
قطر شیار D H9 |
عرض شیار L+0.2 |
شعاع گوشه Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ d0 |
|
|
برای کاربردهای هیدرولیک |
برای کاربردهای پنوماتیک و هیدرولیک کم اصطکاک |
||||||
|
3 تا 10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10 تا 22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22 تا 50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48 تا 150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150 تا 1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
