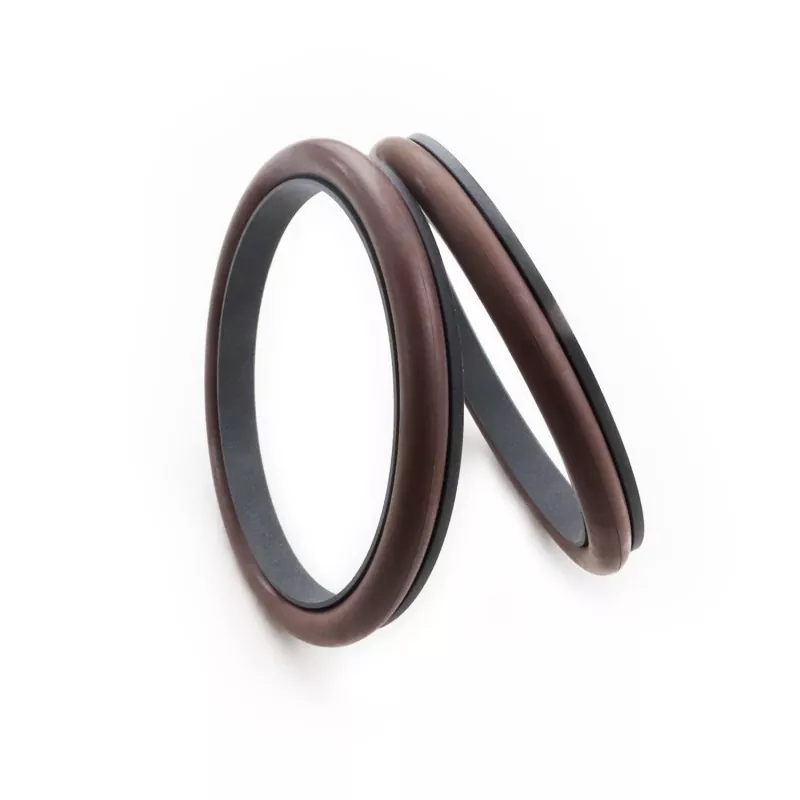

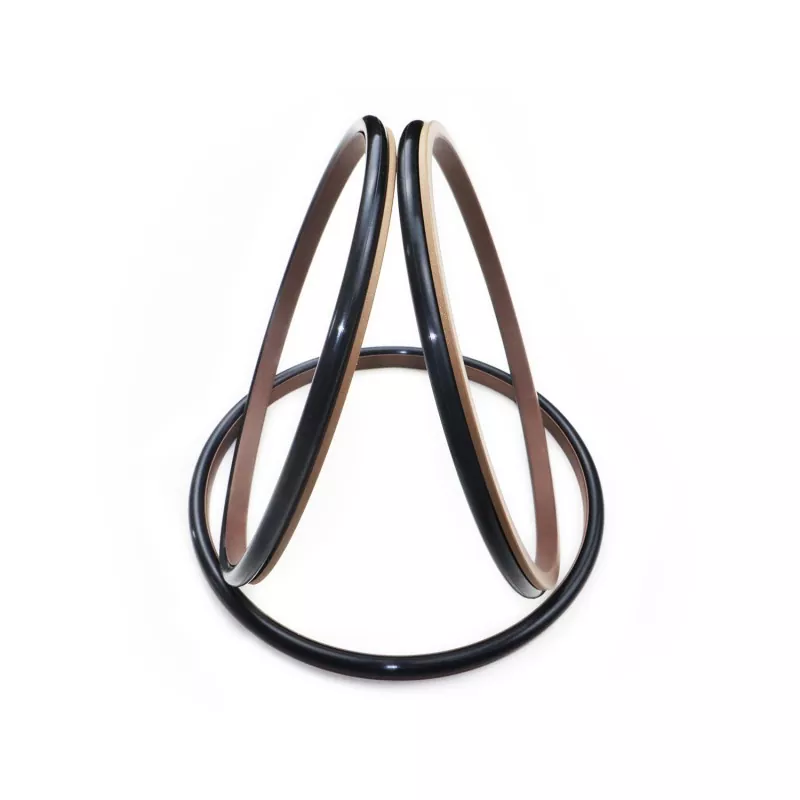

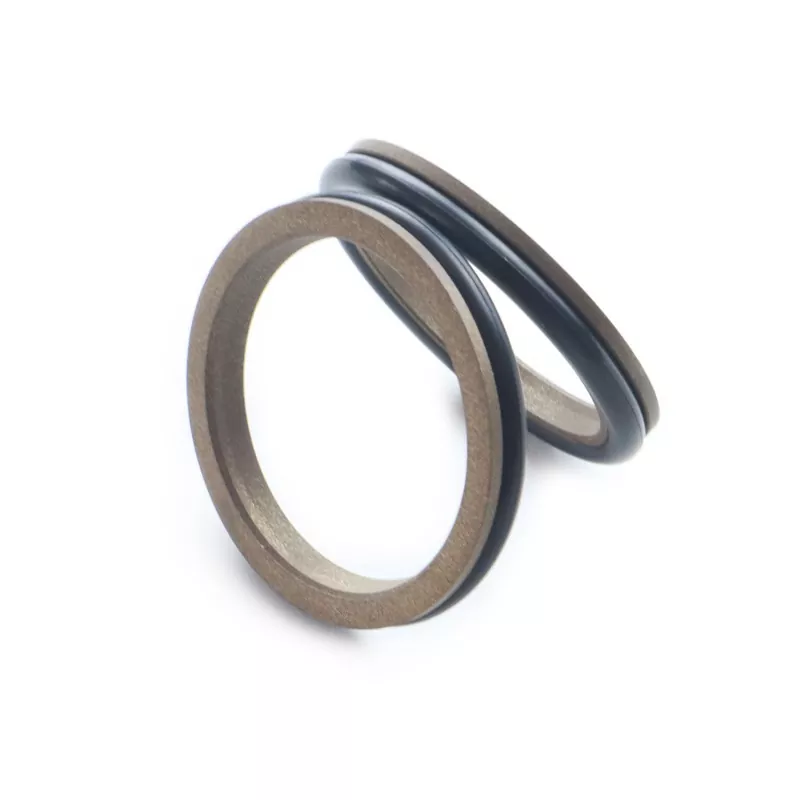

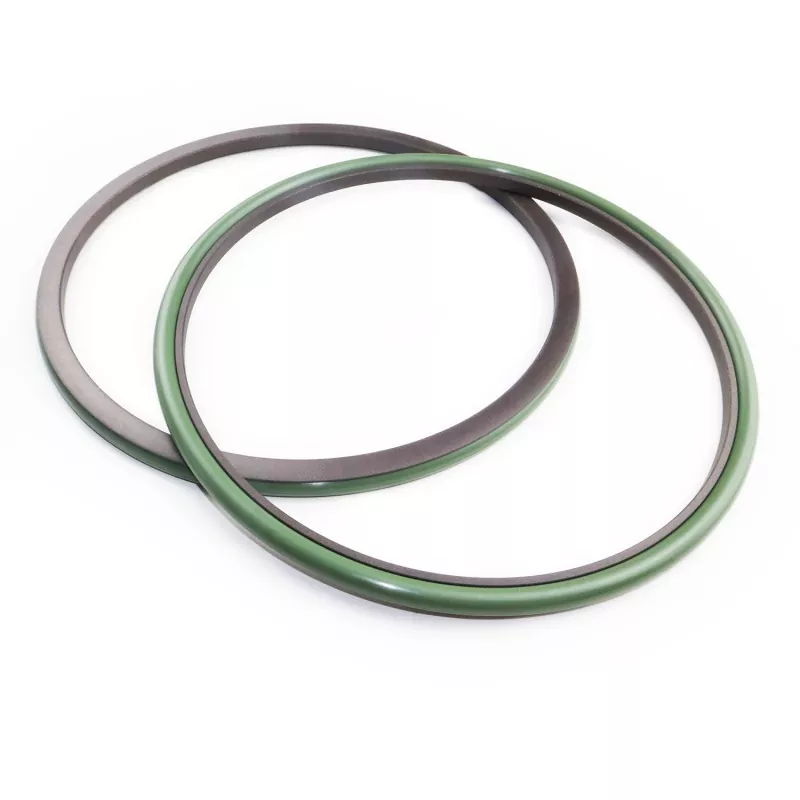

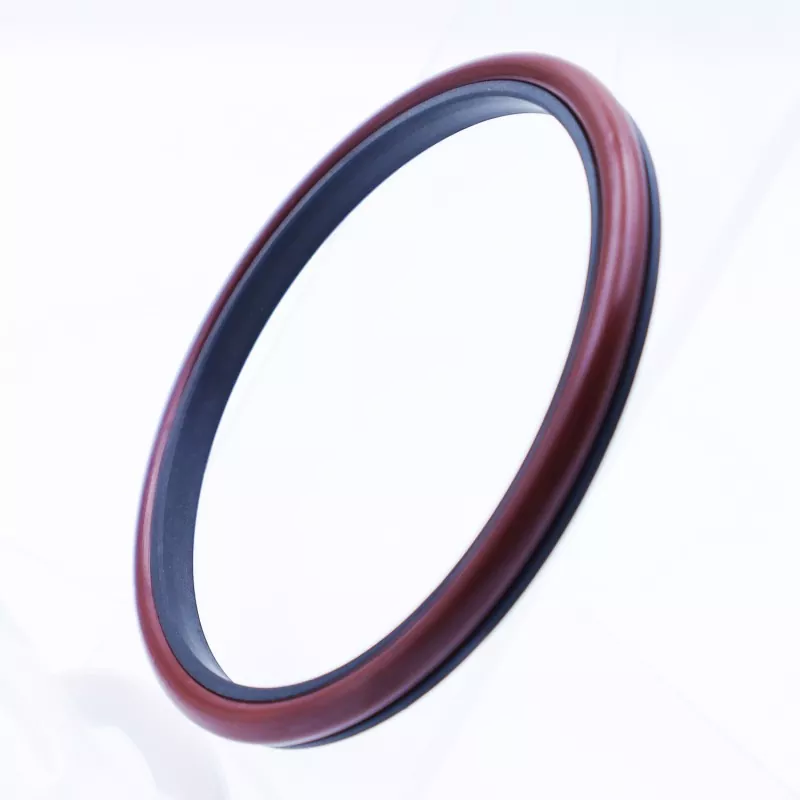

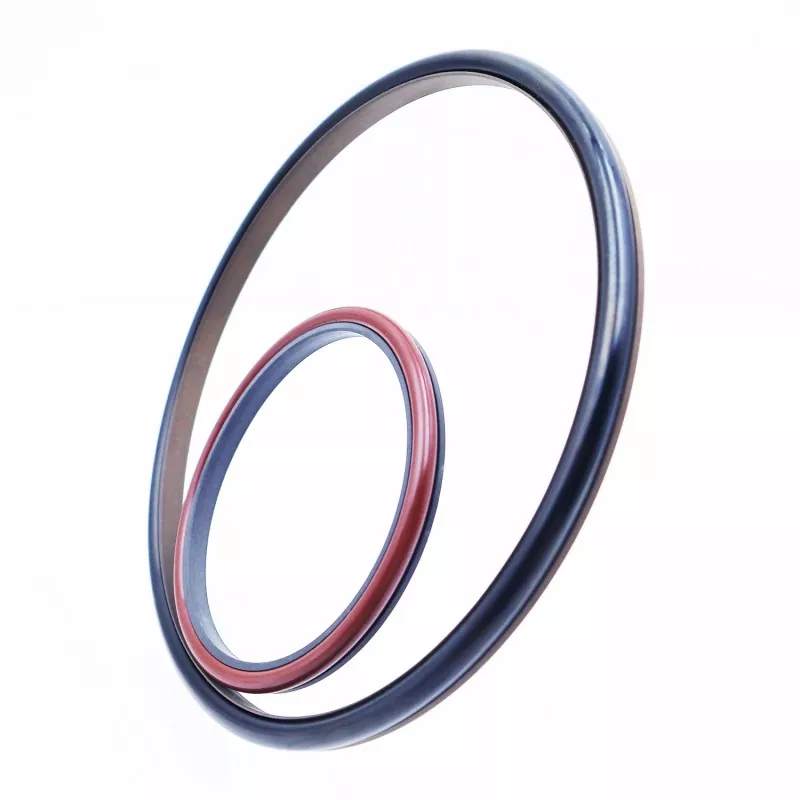

مهر و موم ترکیبی با زاویه قائمه شامل یک حلقه آب بندی راست زاویه ساخته شده از PTFE (یا کامپوزیت PTFE) و یک O-ring لاستیکی است. برای آب بندی رفت و برگشتی یک طرفه در کاربردهای هیدرولیک و پنوماتیک طراحی شده است.
این محصول بر اساس حلقه O-Ring (سازگار با سری GB1235) به سری های RC01 و RC02 دسته بندی می شود. حلقه مهر و موم راست زاویه دارای طراحی لب نازک است که جبران عالی را ارائه می دهد و در نتیجه عملکرد آب بندی عالی دارد.
1. مناسب برای هر دو برنامه های کاربردی هیدرولیک و پنوماتیک.
2. عملکرد عالی آب بندی تحت شرایط فشار بالا و کم.
3. اصطکاک کم با حداقل مقاومت راه اندازی. حرکت صاف را با اصطکاک پویا و استاتیک برابر تضمین می کند و لغزش چوب را از بین می برد.
4. عمر طولانی. مناسب برای کاربردهای روانکاری بدون روغن؛
5. طراحی ساختاری فشرده. نصب و نگهداری آسان؛
توجه: مقادیر محدود نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
رسانه ها |
|
≤70 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن هیدرولیک، سیالات مقاوم در برابر آتش (HFA/HFB)، گاز و غیره. |
|
-20 تا +180 (با O-ring FKM) |
1. مواد O-ring سازگار عبارتند از: RO1 Nitrile Rubber (NBR)، RO2 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. سایر گزینه های موجود عبارتند از PTFE2، PTFE4 و سایر مواد با کارایی بالا.

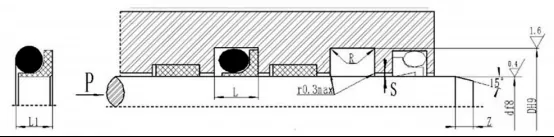

مدل سفارش: RC01—80x89.6x7.8—PTFE3—R01
مدل - قطر میله × قطر شیار × عرض شیار | PTFE3: کد مواد PTFE اصلاح شده | R01: کد مواد O-ring
