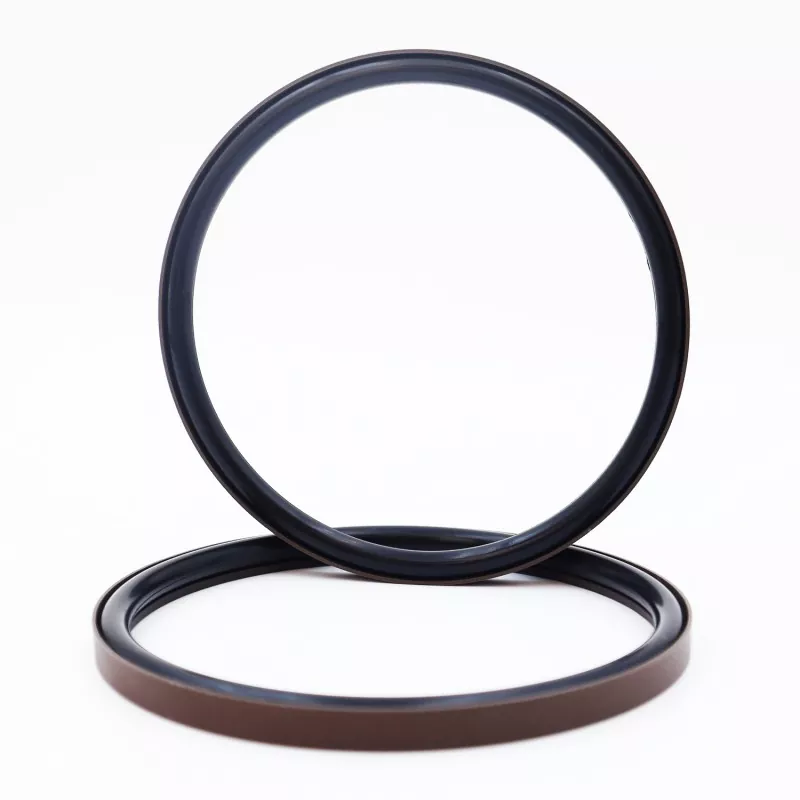

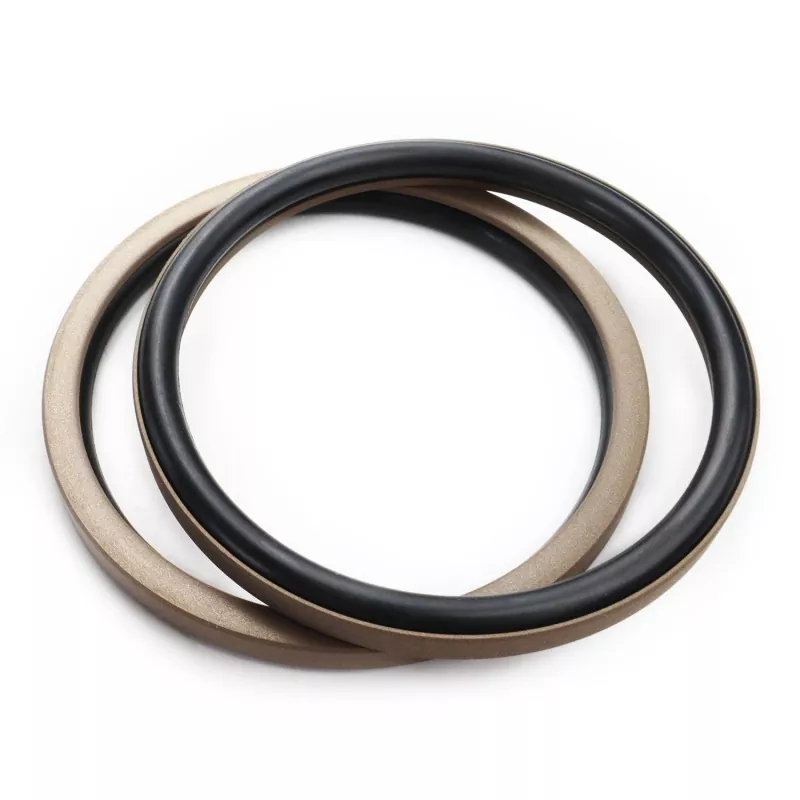

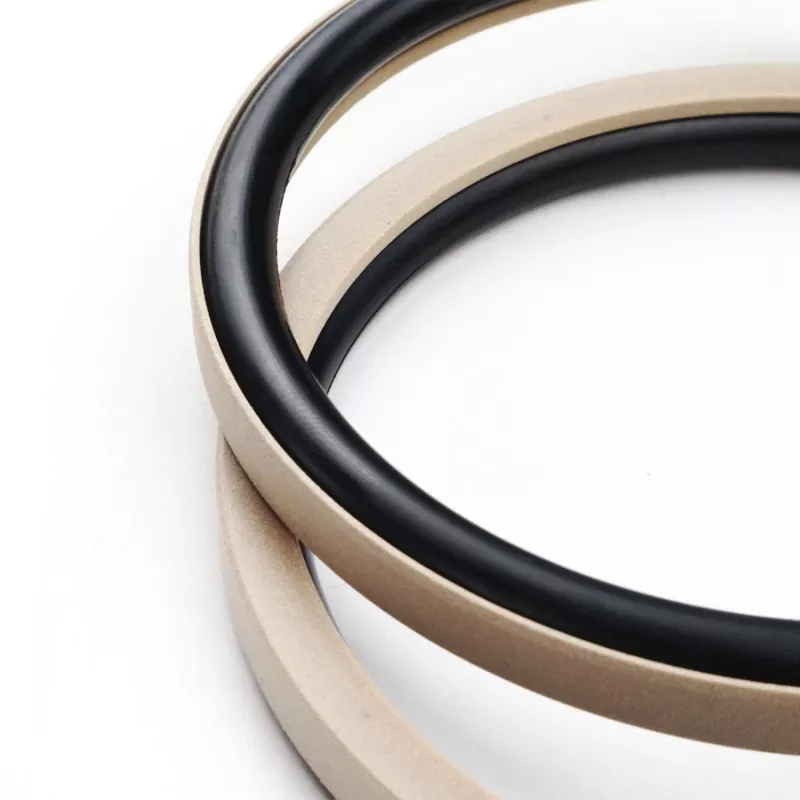

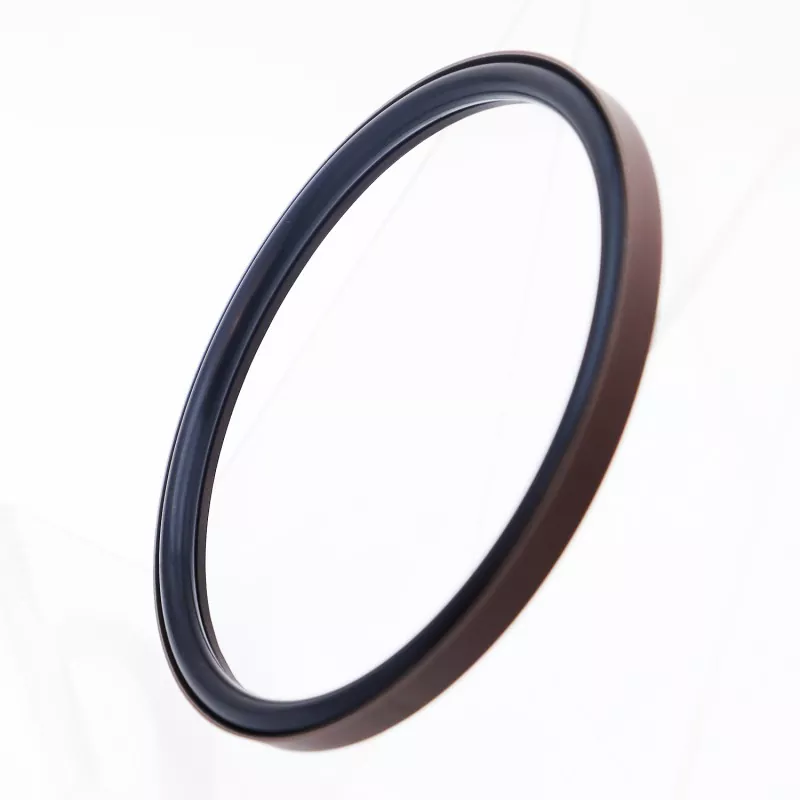

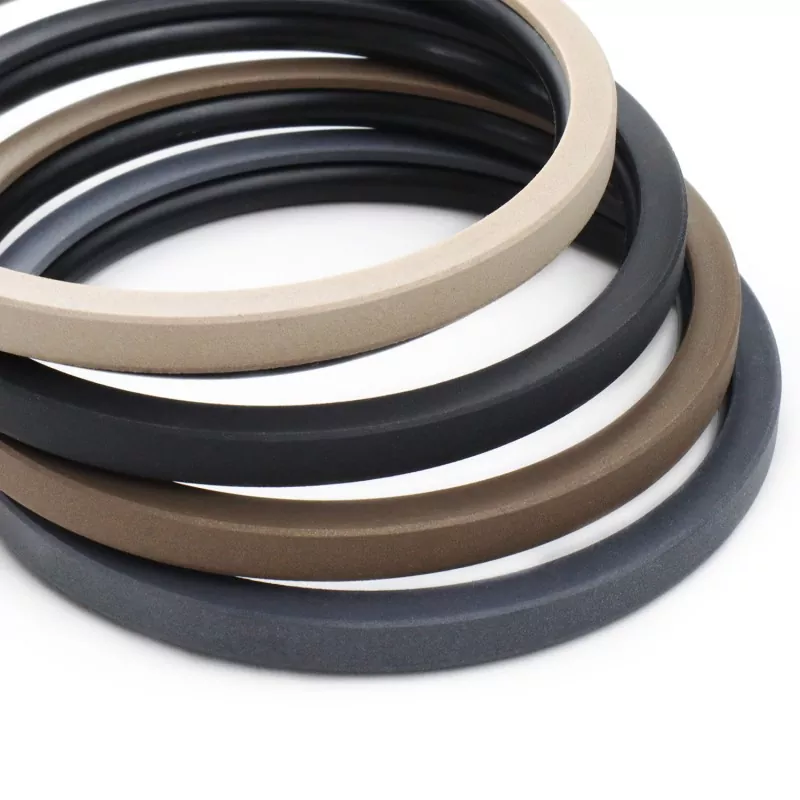

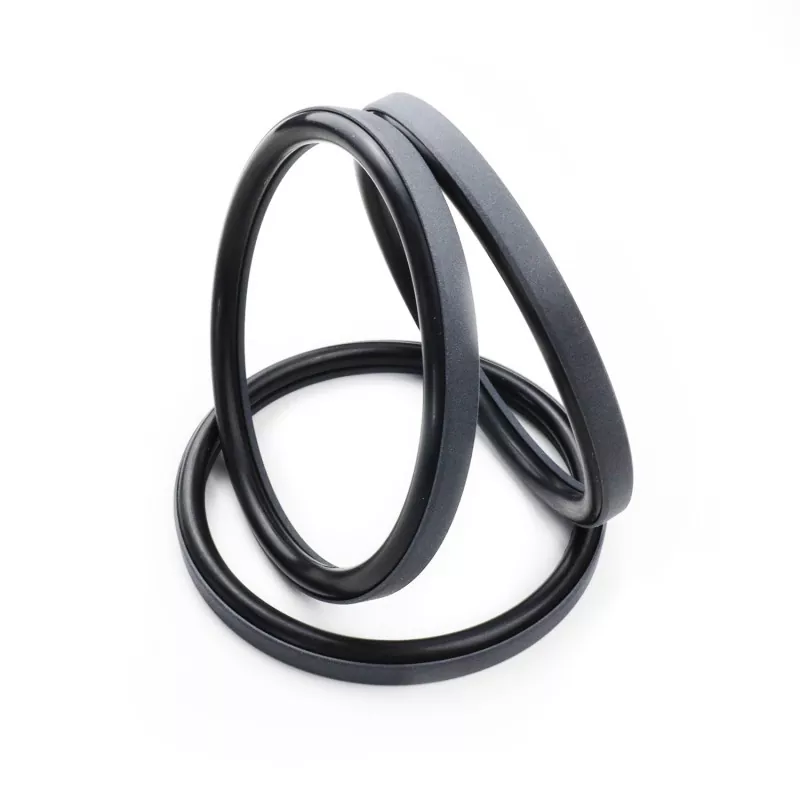

مهر و موم ترکیبی با زاویه راست برای پیستون از یک حلقه آب بندی با زاویه راست ساخته شده از PTFE (یا یک کامپوزیت PTFE) و یک حلقه O لاستیکی تشکیل شده است. برای آب بندی تک اثره در کاربردهای رفت و برگشتی هیدرولیک و پنوماتیک طراحی شده است. بر اساس O-ring منطبق به سری RC51 و RC52 دسته بندی می شود (منطبق با استاندارد GB1235). حلقه آب بندی با زاویه راست دارای طراحی لب نازک است که قابلیت های جبرانی عالی را ارائه می دهد و در نتیجه عملکرد آب بندی برتری دارد.
این محصول دارای ضریب اصطکاک کم و اصطکاک کمتری است. اصطکاک پویا و استاتیک متعادل را تضمین می کند، بدون لغزش چسبنده (حرکت ناگهانی) به نرمی کار می کند، از شرایط روغن کاری بدون روغن پشتیبانی می کند و عمر طولانی دارد.
ساختار جمع و جور آن متناسب با شیارهای استاندارد است و امکان نصب و نگهداری آسان را فراهم می کند و آن را به یک انتخاب آب بندی ایده آل برای مجموعه های پیستونی سیلندرهای هیدرولیک مختلف تبدیل می کند.
1. مناسب برای هر دو برنامه های کاربردی هیدرولیک و پنوماتیک.
2. عملکرد عالی آب بندی در هر دو محیط با فشار بالا و کم.
3. اصطکاک کم، حداقل اصطکاک شکست، عملکرد صاف، اصطکاک پویا و استاتیک متعادل و بدون لغزش.
4. عمر طولانی. مناسب برای کاربردهای روانکاری بدون روغن؛
5. طراحی فشرده. نصب و نگهداری آسان؛
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت m/s |
رسانه ها |
|
≤70 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن های هیدرولیک بر پایه معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، گازها و غیره. |
|
-20 تا +180 (با O-ring FKM) |
1. مواد برای O-ring همراه عبارتند از: R01 Nitrile Rubber (NBR)، R02 Fluoroelastomer (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. سایر گزینه های موجود عبارتند از PTFE2، PTFE4 و سایر پلاستیک های با کارایی بالا.
مدل سفارش: RC51—80x70x7.6—PTFE3—R01
مدل - سوراخ سیلندر x قطر شیار x عرض شیار | PTFE3: کد مواد PTFE اصلاح شده | R01: کد مواد O-ring
مشخصات در محدوده های مشخص شده موجود است.
|

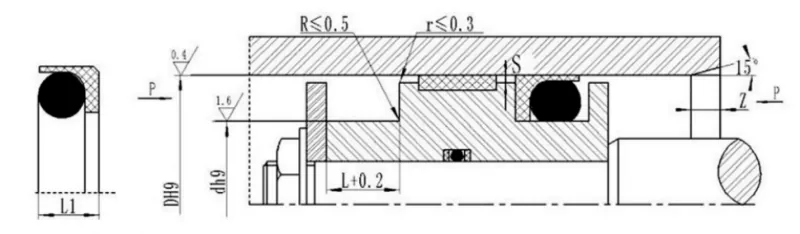

مدل استاندارد DH9 RC51 |
بار سبک DH9 RC51-Q |
DH9 سنگین RC51-Z |
قطر شیار d h9 |
عرض شیار L+0.2 |
ارتفاع مهر و موم L1 |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ انجام دهید |
|
|
<20MPA |
<40MPA |
||||||||
|
8 تا 12 |
12.9 ~ 23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9 ~ 23.9 |
24 ~ 49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49.9 |
50 ~ 121.9 |
12.9 ~ 23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121.9 |
122 ~ 690.9 |
24 ~ 49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690.9 |
691 ~ 999 |
50 ~ 121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691 ~ 999 |
1000 تا 1599 |
122 ~ 690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 تا 1599 |
≥1600 |
691 ~ 999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000 تا 1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
یادداشت ها:1. نصب سری سبک در شیارهای بسته بیشتر از 30 میلی متر آسان تر است.
2. لطفاً در مورد نصب در شیارهای بسته با شرکت مشورت کنید.
3. برای فشارهای بیش از 40 مگاپاسکال، از تلرانس مناسب H8/f8 برای ناحیه پایه آب بندی استفاده کنید.
