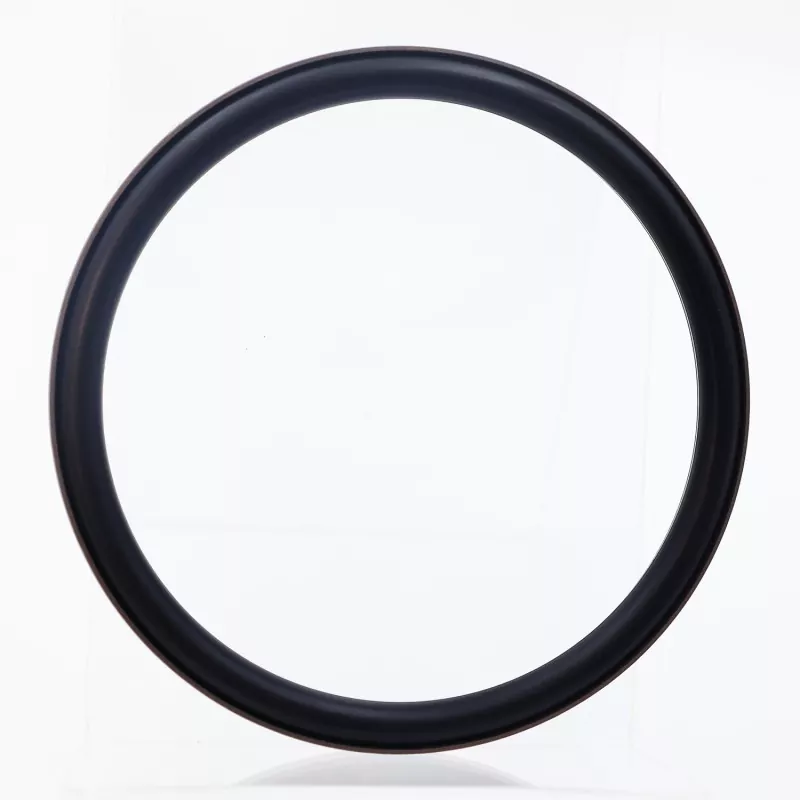

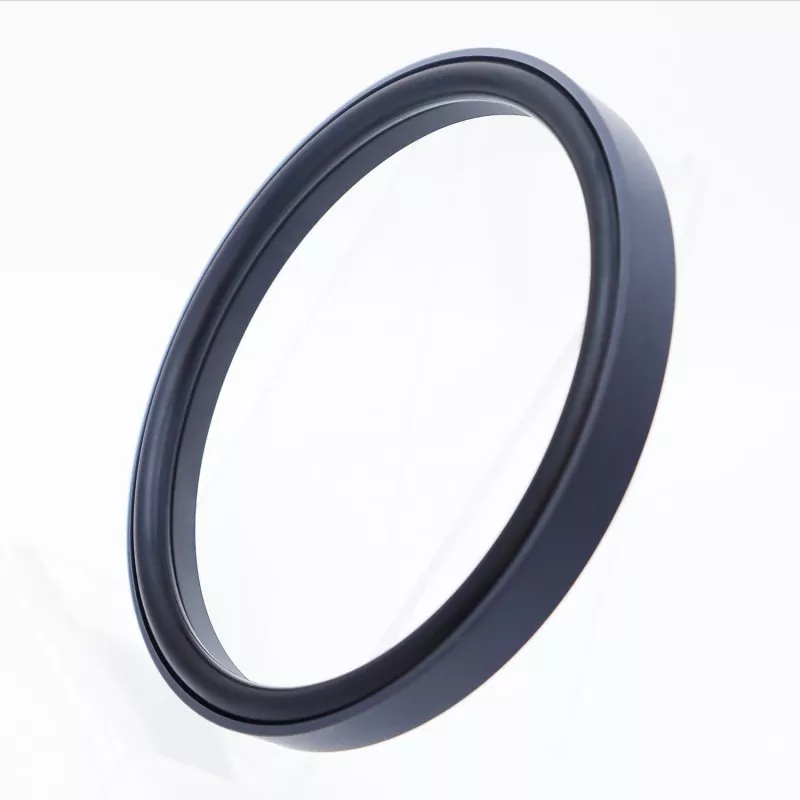

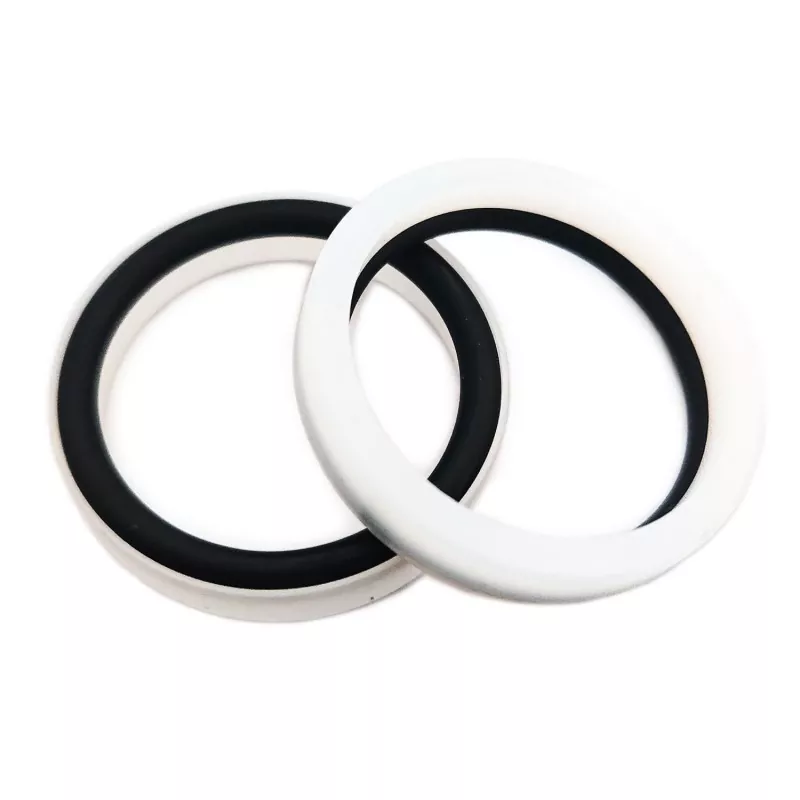

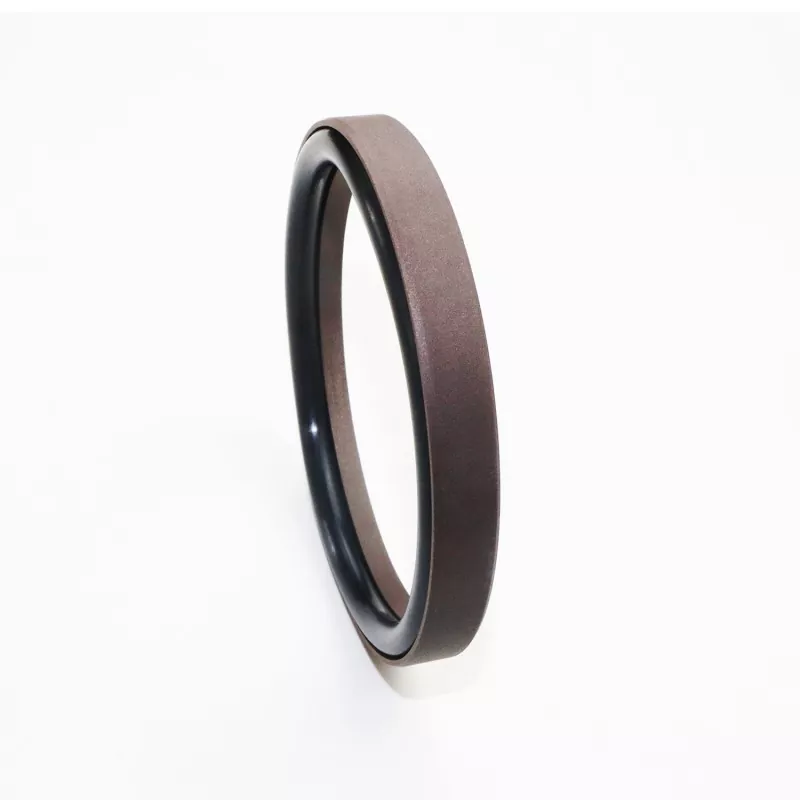

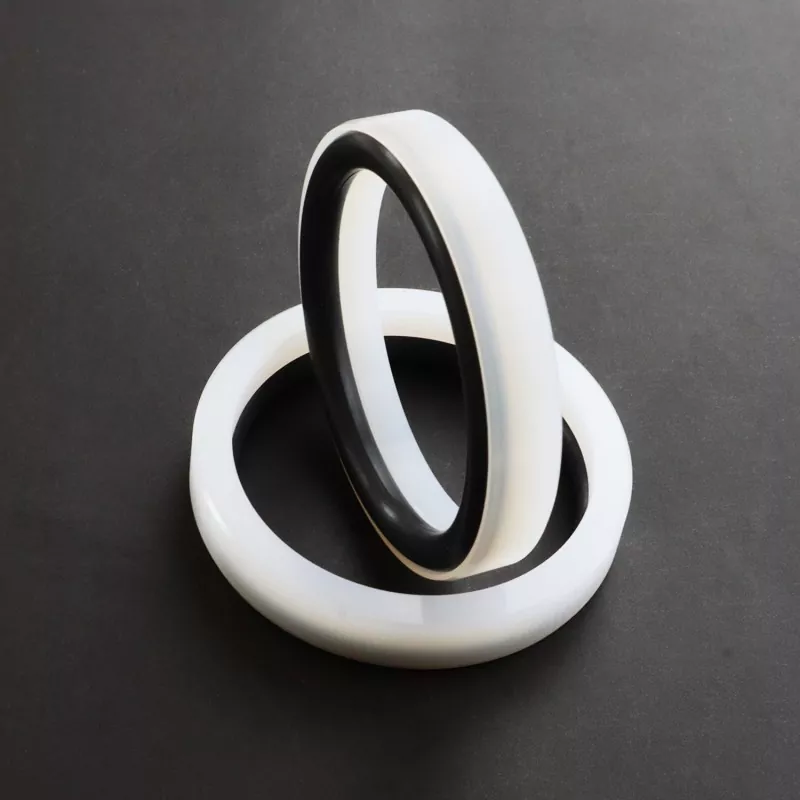

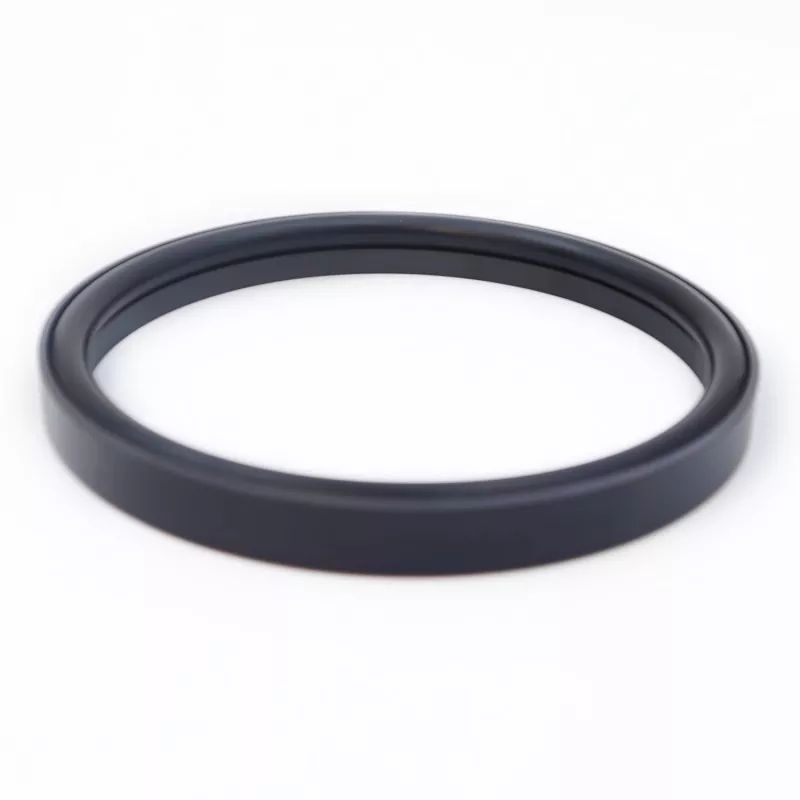

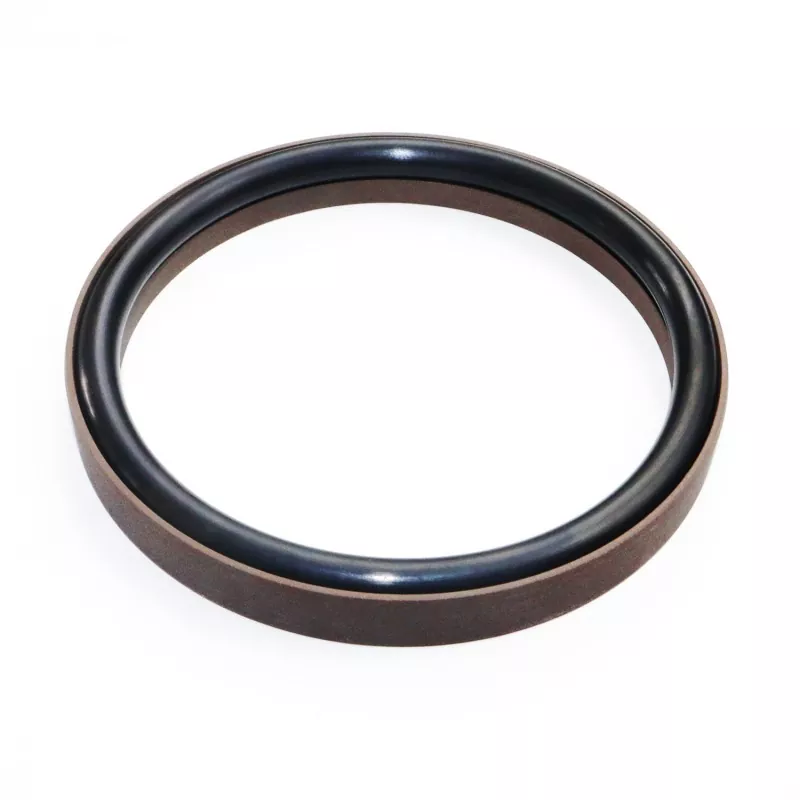

مهر و موم ترکیبی پله ای تقویت شده برای میله (طراحی شده برای کاربردهای با فشار فوق العاده بالا و کاربردهای مبتنی بر آب) از یک حلقه مهر و موم راست زاویه دار تقویت شده از PTFE (یا یک کامپوزیت PTFE) و یک حلقه O-رینگ لاستیکی تشکیل شده است. بسته به اورینگ خاص مورد استفاده (منطبق با استاندارد GB1235) در سری RC58 و RC59 موجود است. عملکرد کم اصطکاک را ارائه می دهد - تضمین مقاومت صفر در هنگام راه اندازی و حرکت رفت و برگشتی صاف بدون لغزش - و برای عملکرد طولانی مدت در محیط های بدون روغن مناسب است، در نتیجه احتمال خرابی تجهیزات را به میزان قابل توجهی کاهش می دهد و هزینه های تعمیر و نگهداری را کاهش می دهد.
به لطف ضخامت بهینه حلقه آب بندی، مهر و موم حتی زمانی که با آب یا سایر رسانه های با ویسکوزیته پایین استفاده می شود، عملکرد موثری دارد. طراحی ساختاری حلقه آب بندی تقویت شده نیز مقاومت آن را در برابر فشارهای بالا و فوق العاده بالا می برد. به طور کلی، این آب بند را نمی توان در یک شیار بسته نصب کرد.
1. اصطکاک کم: حداقل مقاومت راه اندازی، حرکت صاف، اصطکاک پویا و استاتیک برابر، و بدون لغزش.
2. عمر طولانی: مناسب برای کاربردهای روانکاری بدون روغن.
3. مناسب برای آب بندی سیستم های فشار بالا و فوق فشار بالا و همچنین رسانه های کم ویسکوزیته مانند آب.
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت m/s |
رسانه ها |
|
≤200 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن های هیدرولیک بر پایه معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، آب و غیره. |
|
-20 تا +200 (با O-ring FKM) |
1. مواد O-ring سازگار عبارتند از: RO1 Nitrile Rubber (NBR)، RO2 Fluoroelastomer (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. مواد جایگزین عبارتند از PTFE2، PTFE4 و سایر پلاستیک های با کارایی بالا.
مدل سفارش: RC58—80x69.2x10.5—PTFE3—R01
مدل - قطر حفره x قطر شیار x عرض شیار | PTFE3 - کد مواد PTFE اصلاح شده | R01 - کد مواد اورینگ
مشخصات در محدوده پارامتر موجود است.
|

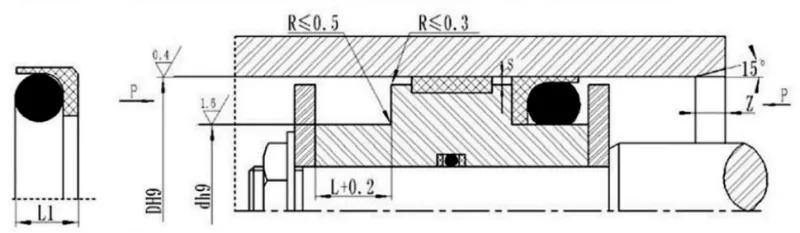

مدل استاندارد DH9 RC58 |
بار سبک DH9 RC58-Q |
DH9 سنگین RC58-Z |
قطر شیار d h9 |
عرض شیار L+0.2 |
ارتفاع مهر و موم L1 |
شعاع گوشه Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ انجام دهید |
|
|
<20MPA |
<60MPA |
|||||||||
|
8 ~ 12.9 |
13 ~ 23.9 |
- |
D-3.7 |
4.7 |
4.2 |
0.3 |
0.2 |
0.15 |
3 |
1.8 |
|
13 ~ 23.9 |
24 ~ 49.9 |
9 ~ 12.9 |
D-5.4 |
6.1 |
5.5 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
24 ~ 49.9 |
50 ~ 121.9 |
13 ~ 23.9 |
D-7.1 |
7.6 |
6.8 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
50 ~ 121.9 |
122 ~ 690.9 |
24 ~ 49.9 |
D-10.8 |
10.5 |
9.6 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
122 ~ 690.9 |
691 ~ 999 |
50 ~ 121.9 |
D-14.3 |
13.6 |
12.4 |
0.6 |
0.35 |
0.25 |
10 |
7.00 |
|
691 ~ 999 |
1000 تا 1599 |
122 ~ 690.9 |
D-17.2 |
15.5 |
14.1 |
0.7 |
0.5 |
0.3 |
12 |
8.6 |
|
1000 تا 1599 |
>1600 |
691 ~ 999 |
D-20 |
18.6 |
16.8 |
0.8 |
0.6 |
0.4 |
15 |
10.0 |
|
>1600 |
- |
1000 تا 1599 |
D-24 |
21.8 |
19.8 |
1 |
0.7 |
0.6 |
20 |
12.0 |
توجه: برای فشارهای بیش از 60 مگاپاسکال، از تحمل مناسب H8/f8 در ناحیه پایه آب بندی استفاده می شود. برای آب بندی فوق العاده فشار بالا، Smax < 0.05.
سازگار با حلقه های O GB1235. هر اندازه ای در محدوده پارامتر مشخص شده قابل ارائه است.
|
محدوده دیافراگم D H9 |
قطر شیار d h9 |
عرض شیار L+0.2 |
فاصله شعاعی Smax |
شعاع گوشه Rmax |
چمفر زمین |
قطر سیم اورینگ انجام دهید |
|
|
<20MPA |
<60MPA |
||||||
|
10 تا 54 |
D-7.1 |
7.5 |
0.25 |
0.2 |
0.4 |
5 |
3.5 |
|
55 تا 165 |
D-11.5 |
11.0 |
0.3 |
0.2 |
0.5 |
7 |
5.7 |
|
166 تا 1500 |
D-17.2 |
15.5 |
0.5 |
0.3 |
0.7 |
12 |
8.6 |
