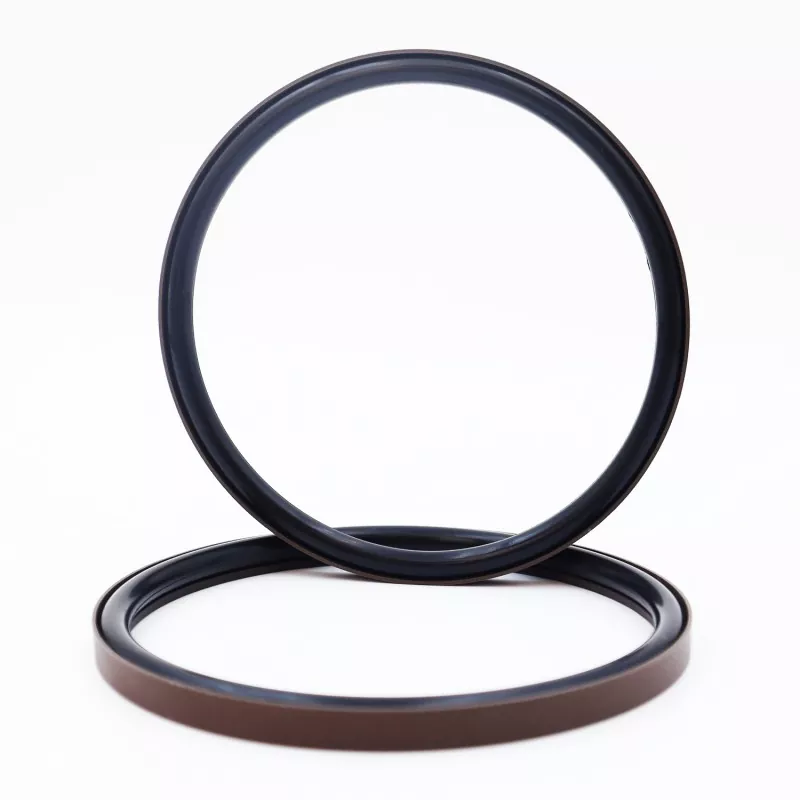

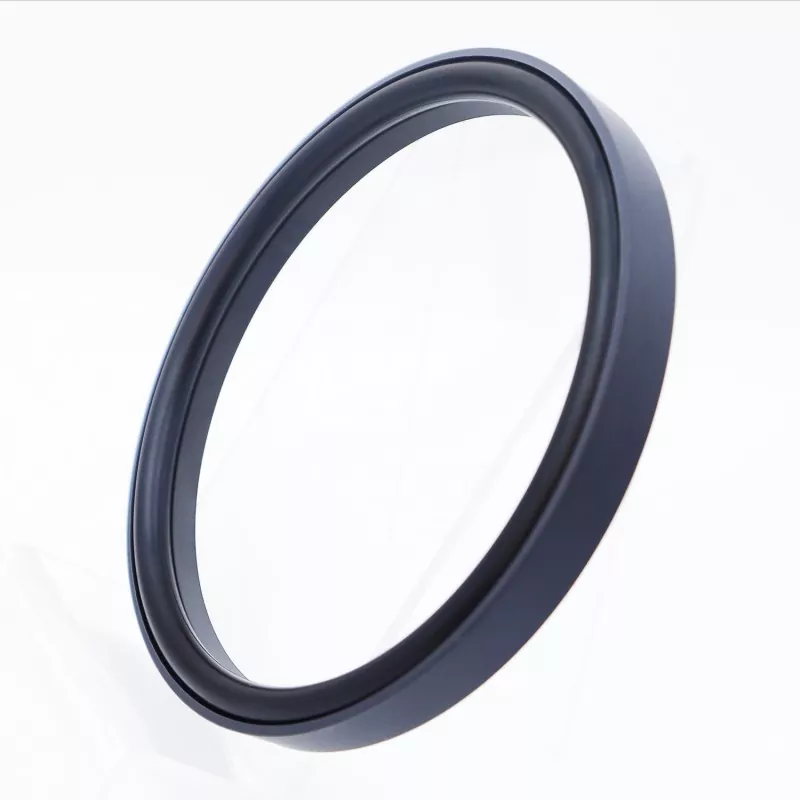

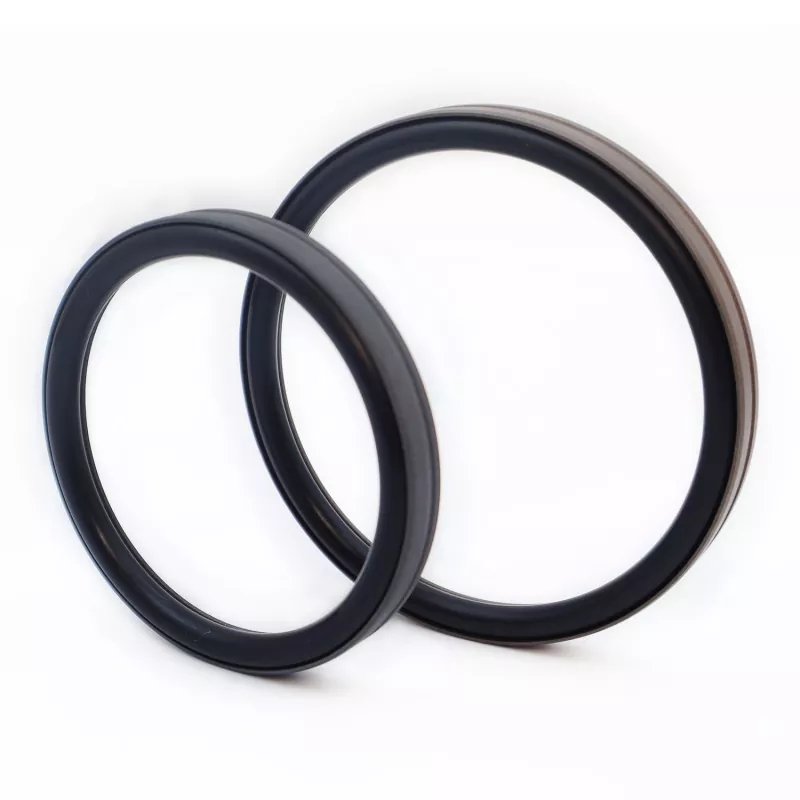

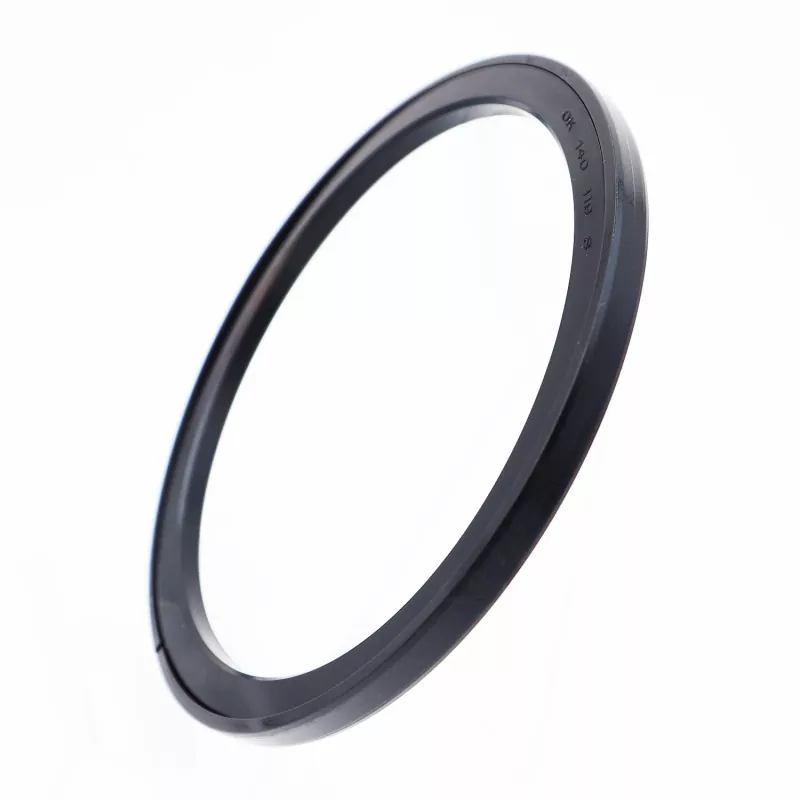

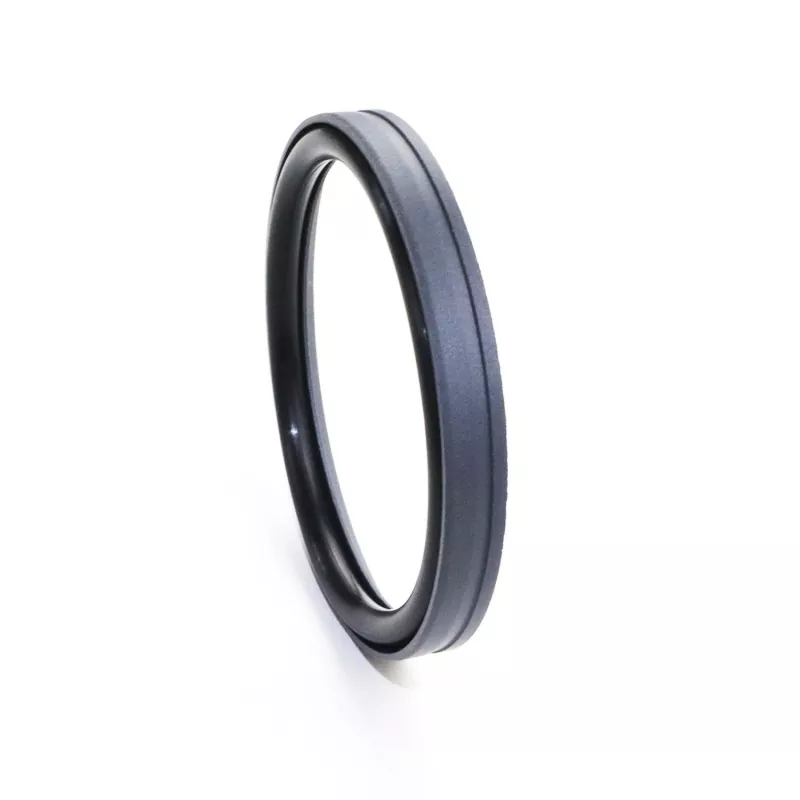

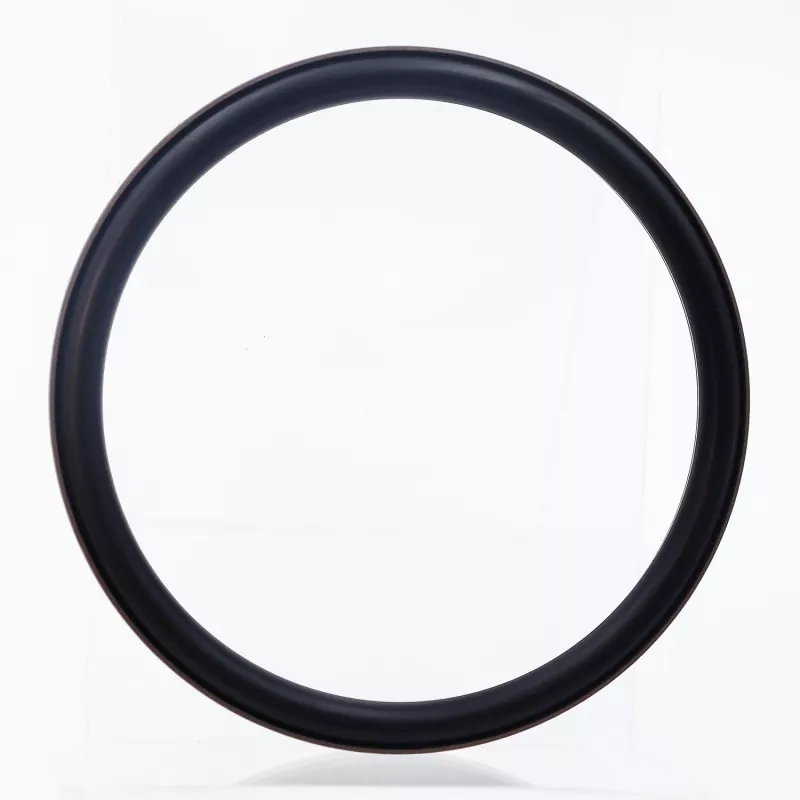

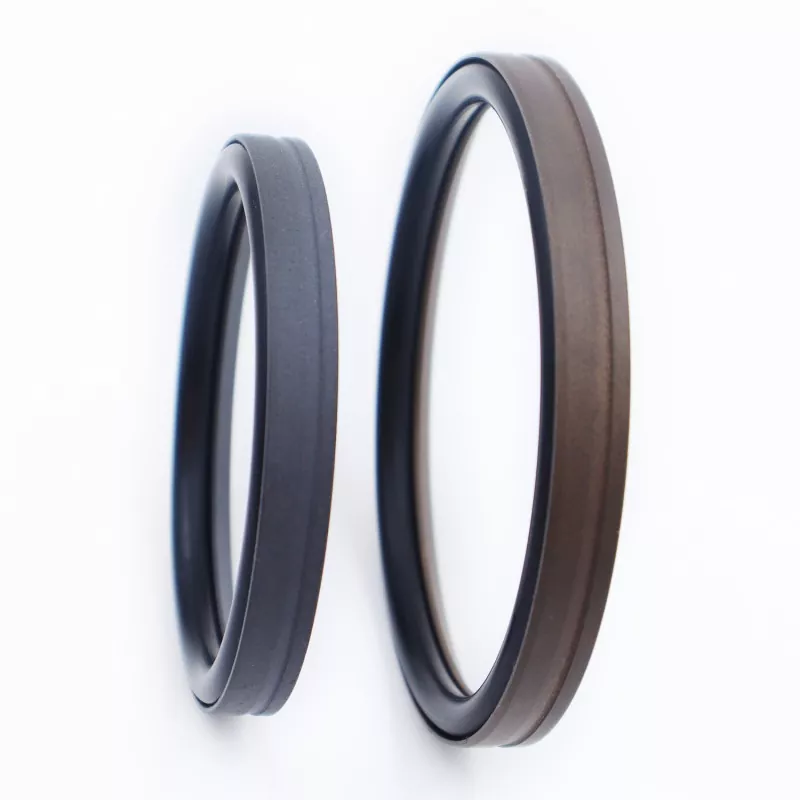

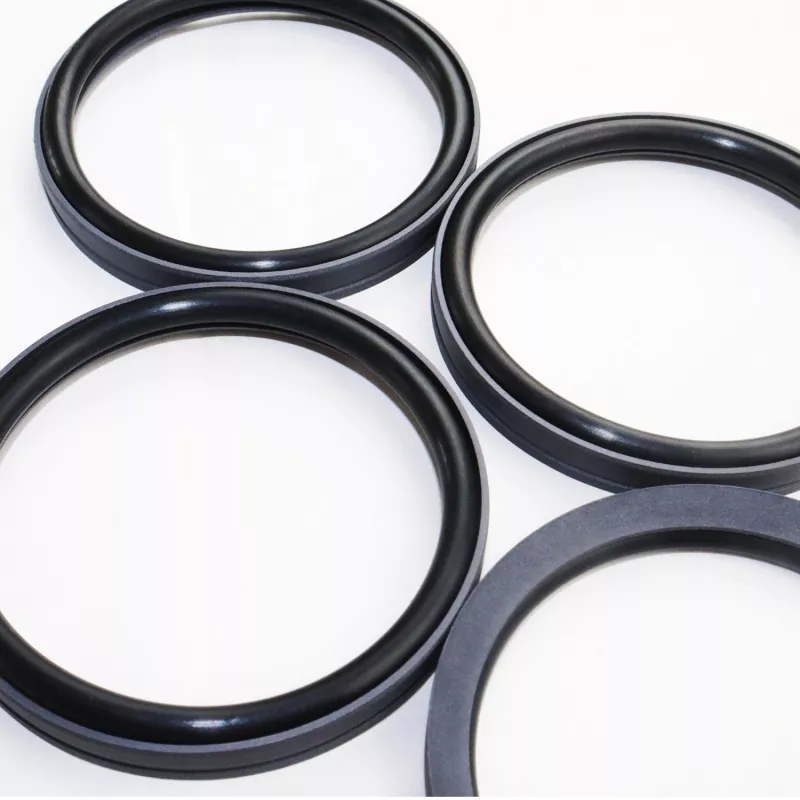

مهر و موم ترکیبی نوع پا مته سوراخ از یک حلقه آب بندی پا شکل ساخته شده از PTFE (یا یک کامپوزیت PTFE) و یک حلقه O لاستیکی تشکیل شده است. برای آب بندی تک اثره در کاربردهای رفت و برگشتی هیدرولیک و پنوماتیک طراحی شده است. بر اساس O-ring منطبق (منطبق با استاندارد GB1235) در سری RC53 و RC54 دسته بندی می شود. به لطف طراحی لبه نازک حلقه آب بندی، جبران عالی و عملکرد عالی آب بندی را ارائه می دهد. در هر دو شرایط فشار بالا و کم به خوبی عمل می کند، بدون "لغزش چسبنده" (خزیدن)، از آب بندی طولانی مدت بدون روغن پشتیبانی می کند، و به طور گسترده برای پیستون های سیلندر فشار بالا استفاده می شود.

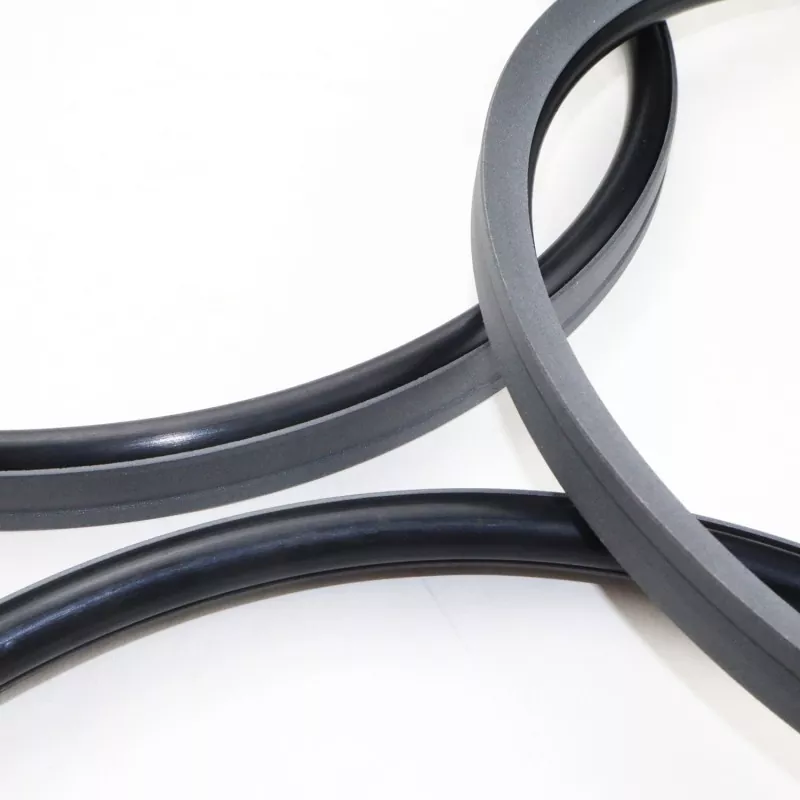

شیار گوه‌ای شکل روی سطح آب‌بندی به شکل پا، یکپارچگی آب‌بندی و مقاومت در برابر آلودگی را افزایش می‌دهد و در عین حال اصطکاک را کاهش می‌دهد. طراحی ساختاری همچنین ظرفیت تحمل فشار مهر و موم را بهبود می بخشد. عموماً برای نصب در شیارهای بسته مناسب نیست.
1. مناسب برای هر دو برنامه های کاربردی هیدرولیک و پنوماتیک.
2. عملکرد عالی آب بندی تحت شرایط فشار بالا و کم.
3. اصطکاک کم، حداقل مقاومت در برابر شکست، حرکت صاف، اصطکاک پویا و استاتیک برابر و بدون لغزش.
4. عمر طولانی. مناسب برای کاربردهای روانکاری بدون روغن؛
5. مناسب برای آب بندی فشار بالا و فوق العاده فشار بالا.
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت m/s |
رسانه ها |
|
≤100 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن های هیدرولیک بر پایه معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، گازها و غیره. |
|
-20 تا +180 (با O-ring FKM) |
1. مواد O-ring سازگار عبارتند از: R01 Nitrile Rubber (NBR)، R02 Fluoroelastomer (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE3. سایر مواد موجود عبارتند از PTFE2، PTFE4 و سایر پلاستیک های با کارایی بالا.
مدل سفارش: RC53-80x69.6x9.8-PTFE3-R01
قطر سوراخ x قطر شیار x عرض شیار | PTFE3: کد مواد PTFE اصلاح شده | R01: کد مواد O-ring
هر اندازه در محدوده پارامتر در دسترس است
|

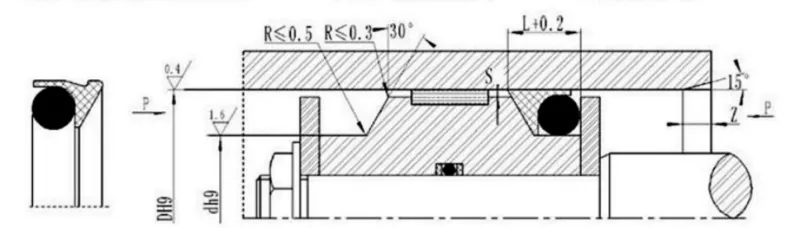

محدوده دیافراگم D H9 |
قطر شیار d h9 |
عرض شیار L+0.2 |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ انجام دهید |
|
|
<40 مگاپاسکال |
<60 مگاپاسکال |
|||||
|
13 تا 24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25 تا 49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50 تا 121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122 تا 1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
سازگار با حلقه های O GB1235. هر اندازه ای در محدوده مشخص شده قابل ارائه است.
|
محدوده دیافراگم D H9 |
قطر شیار d h9 |
عرض شیار L+0.2 |
فاصله شعاعی Smax |
چمفر زمین |
قطر سیم اورینگ انجام دهید |
|
|
<40 مگاپاسکال |
<60 مگاپاسکال |
|||||
|
12 تا 49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50 تا 169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170 تا 1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
توجه: برای فشارهای بیش از 60 مگاپاسکال، از تلرانس مناسب H8/8 در ناحیه پایه آب بندی استفاده می شود و فاصله آب بند فوق فشار بالا Smax <0.05 است.
