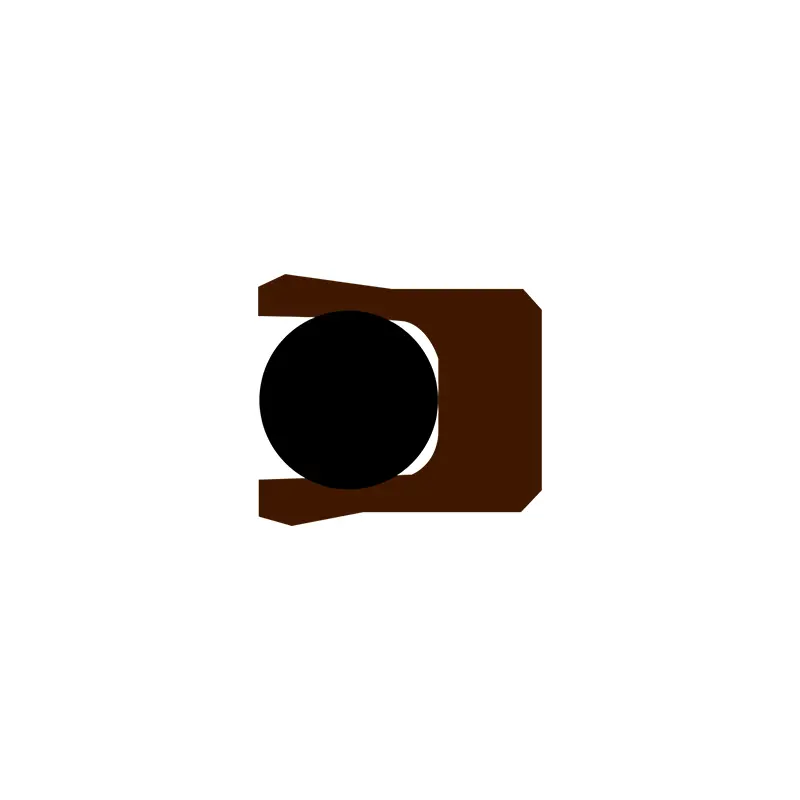

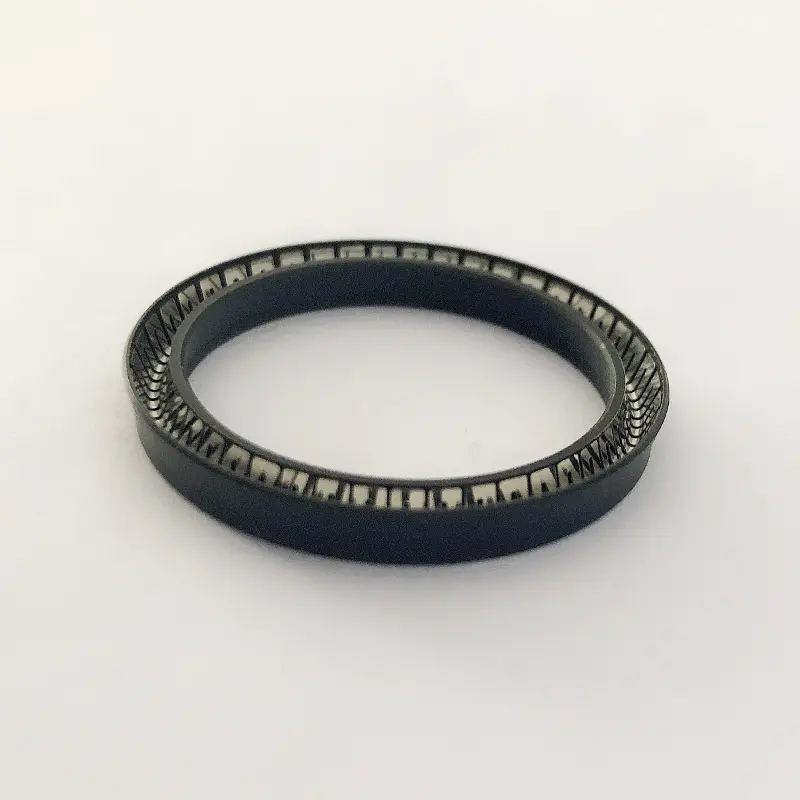

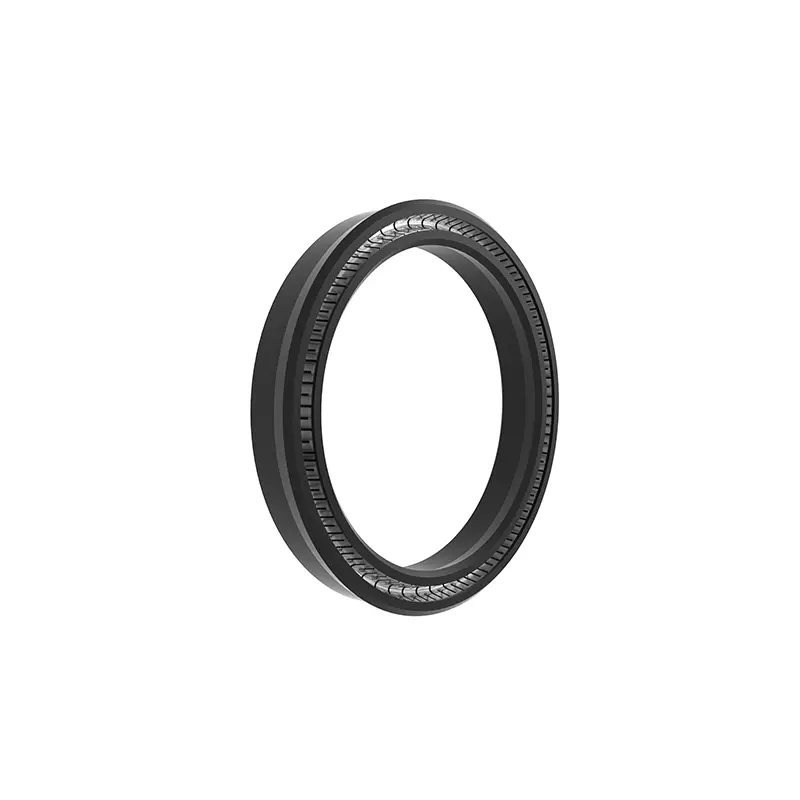

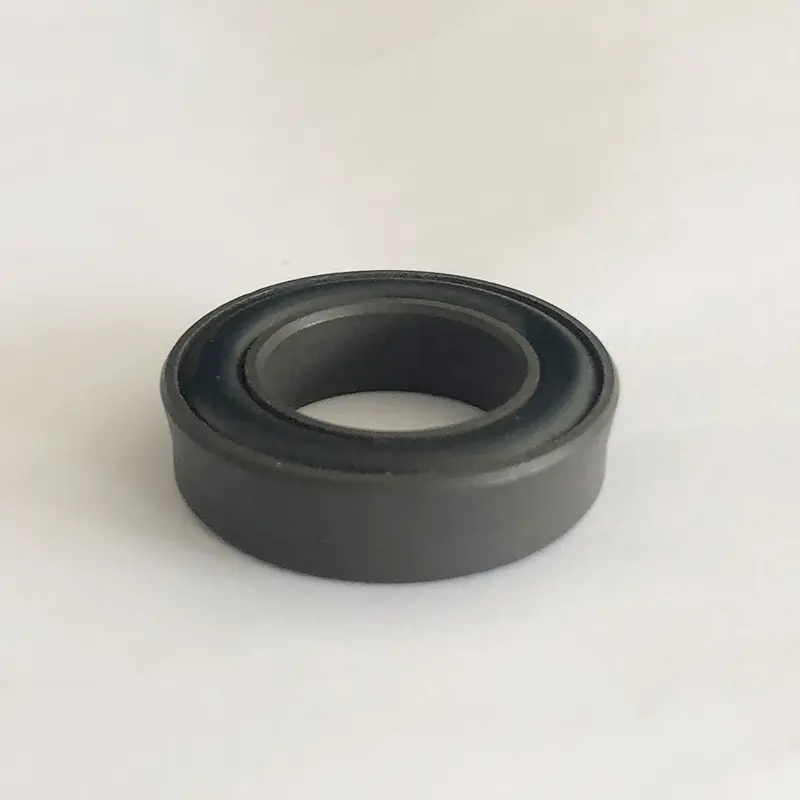

RC16 ما یک مهر و موم پلاگین است و RC16-B یک مهر و موم ترکیبی Y است. شیارهای این دو یکسان هستند و می توانند در شیارهای مشخص شده توسط ML5514F و ISO3771 نصب شوند.
در یک محصول مهر و موم انرژی بهار شعاعی دیگر ، سری RC65 ، RC65 یک مهر و موم پلاگین است و RC65-B یک مهر و موم ترکیبی Y است. آنها همچنین دارای همان طراحی شیار هستند و می توانند در شیارهای مشخص شده توسط ML5514F و ISO3771 نصب شوند.

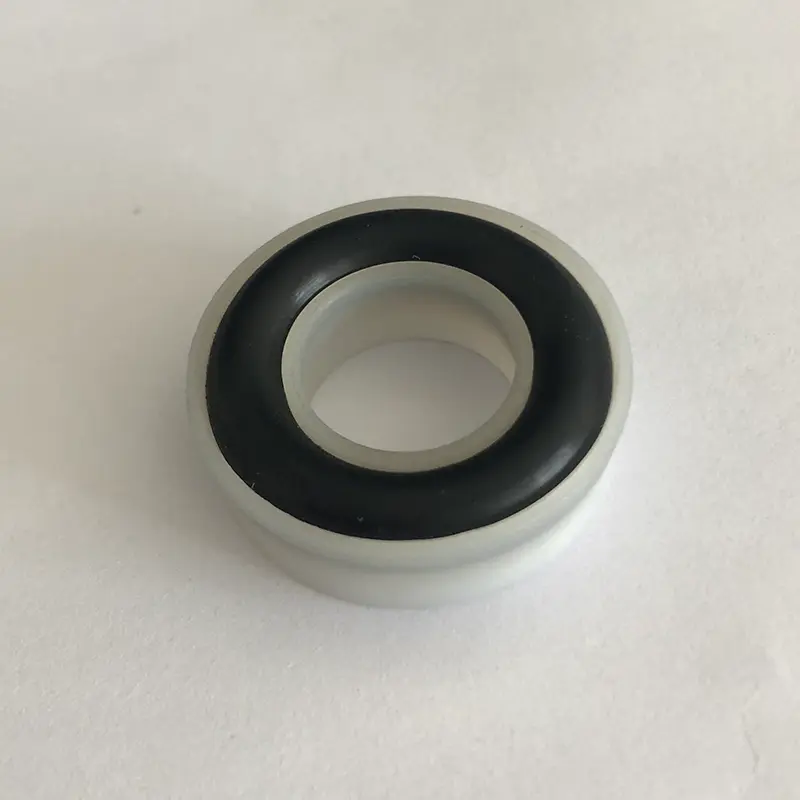

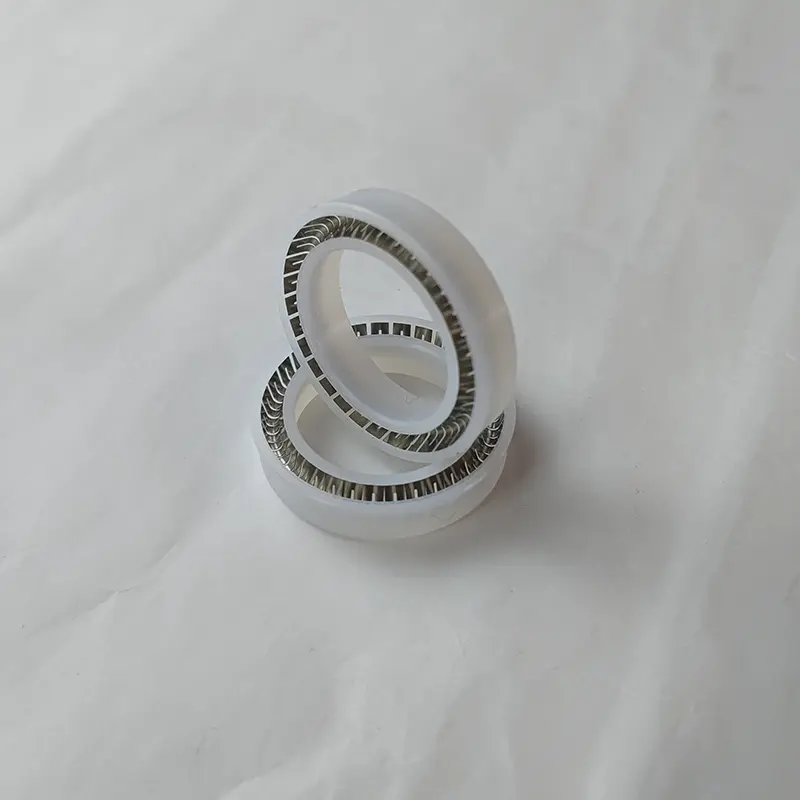

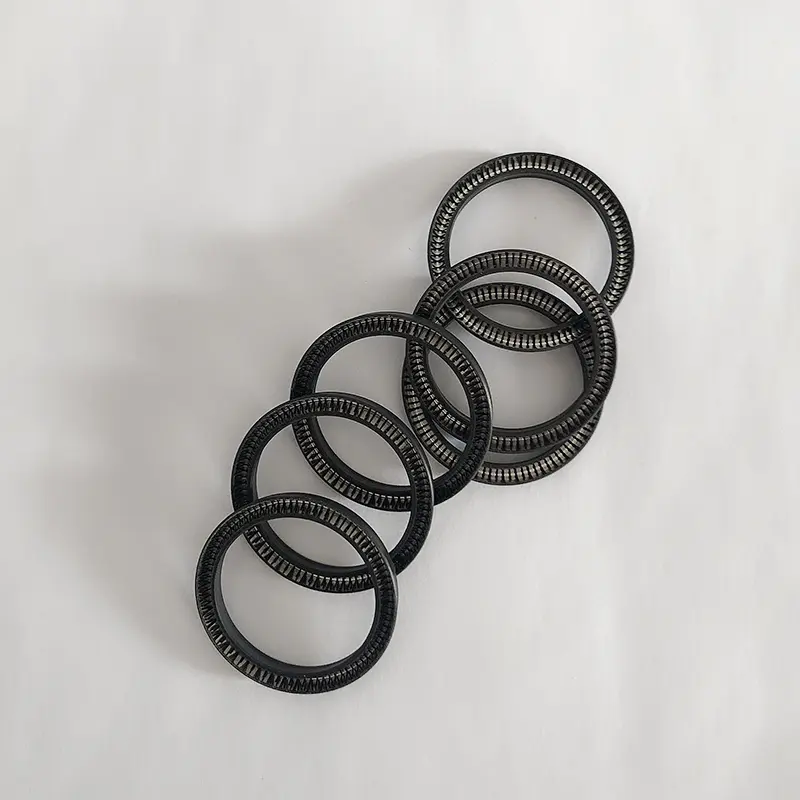

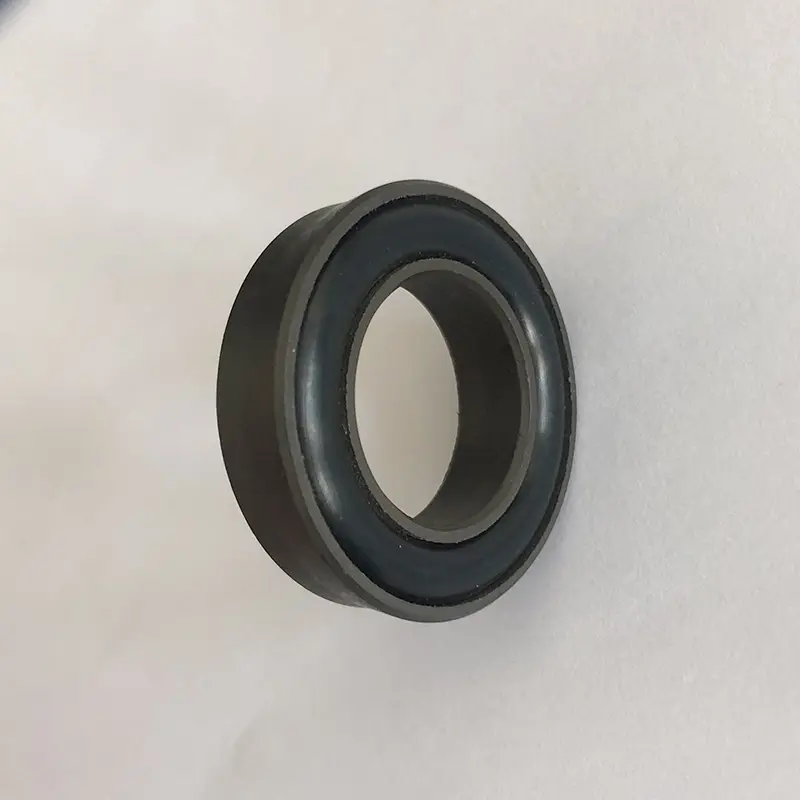

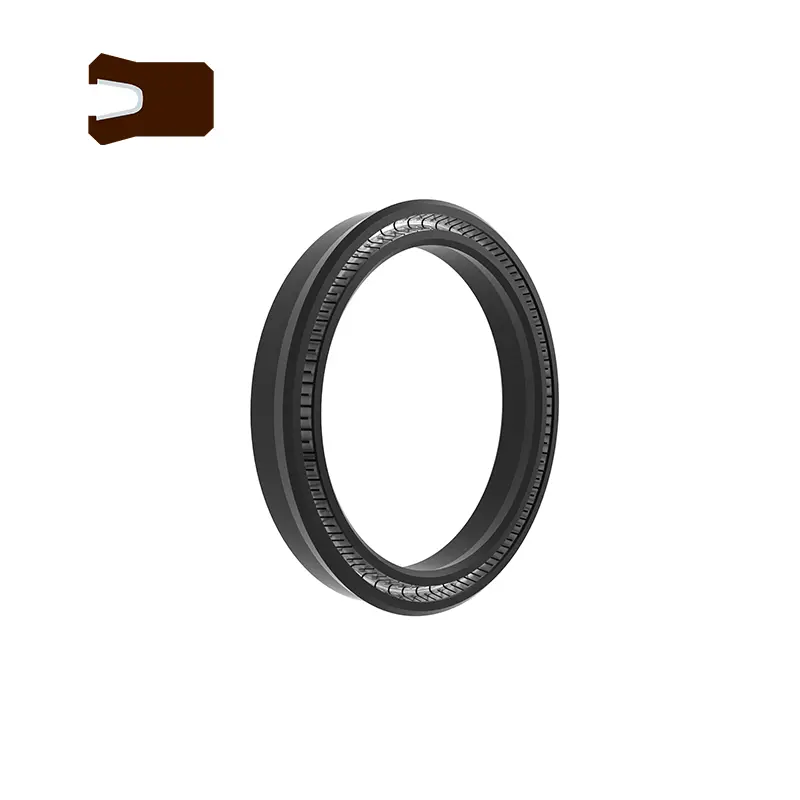

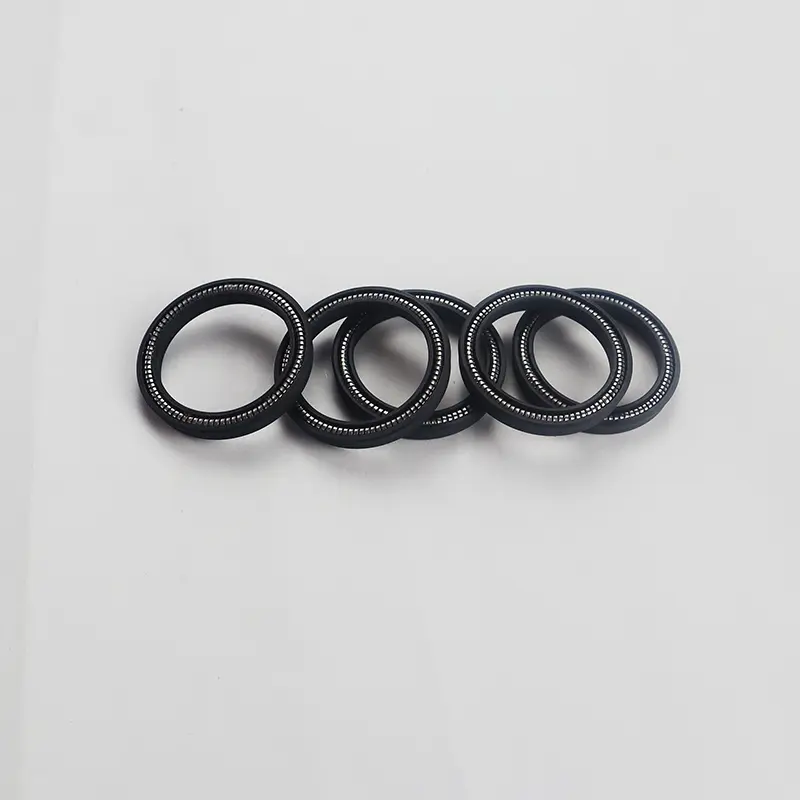

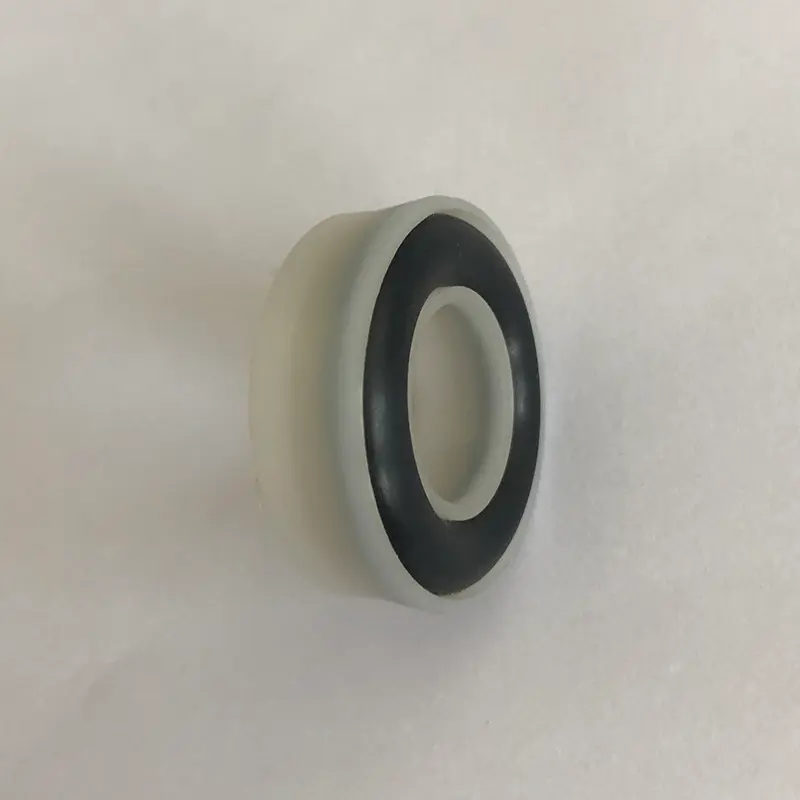

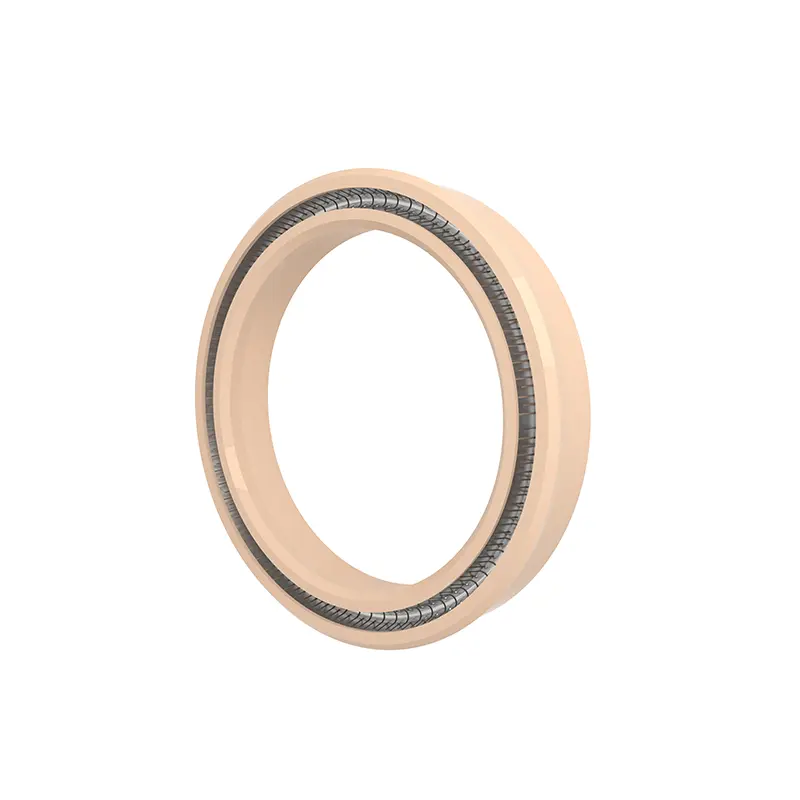

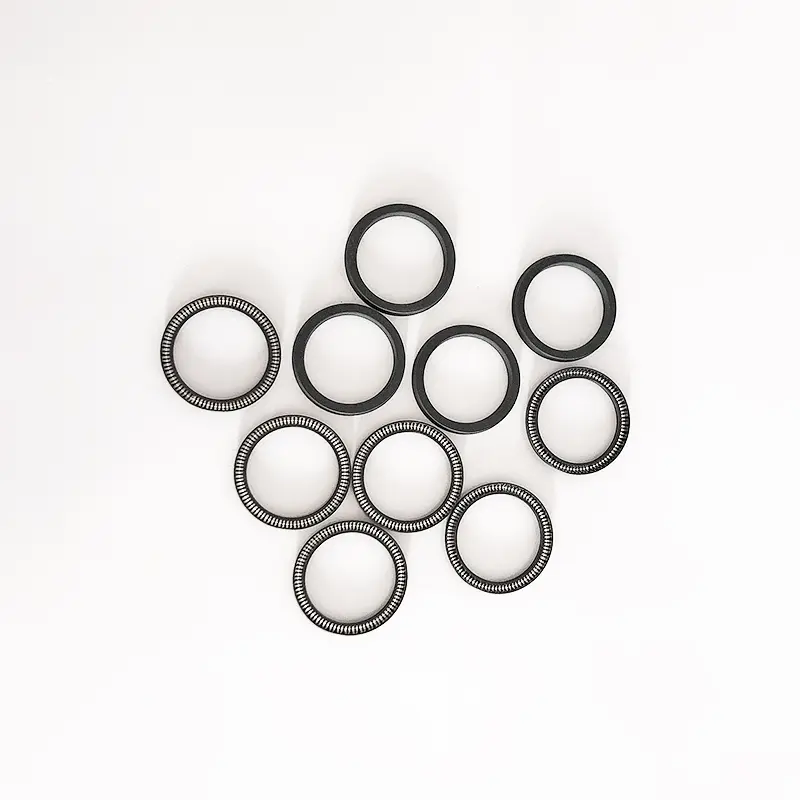

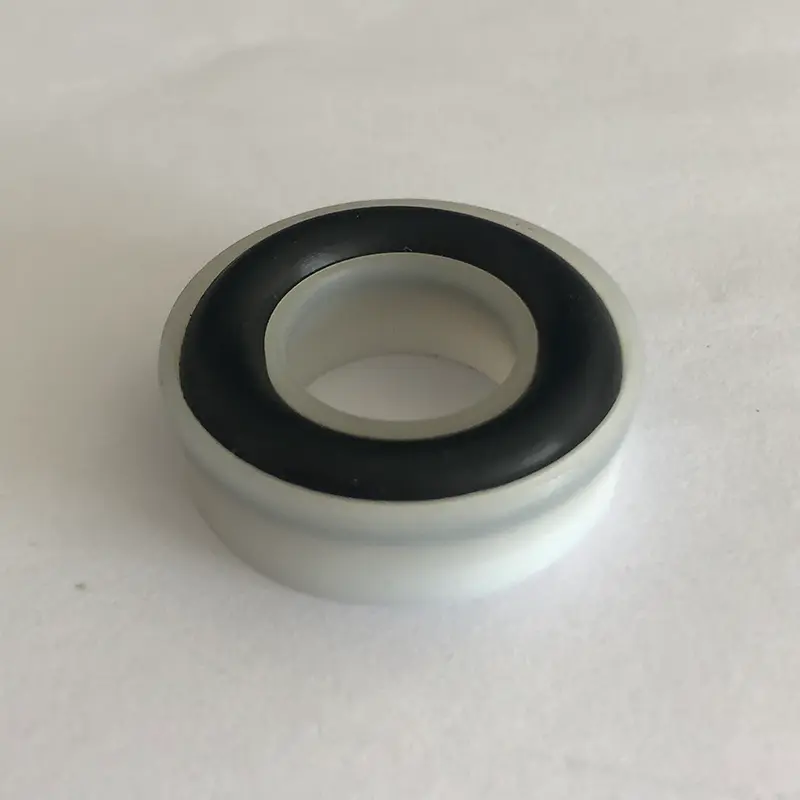

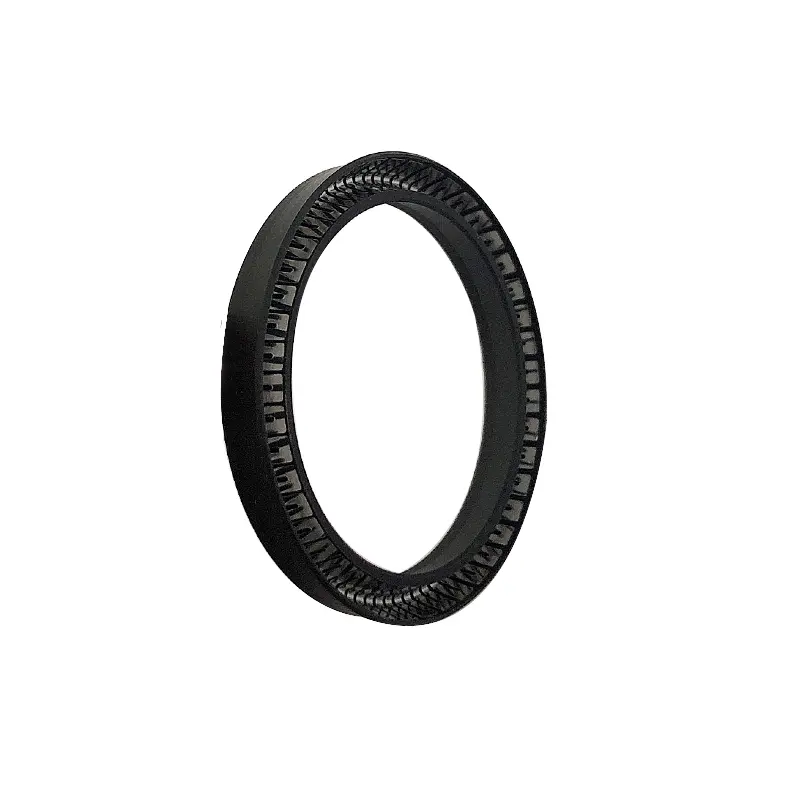

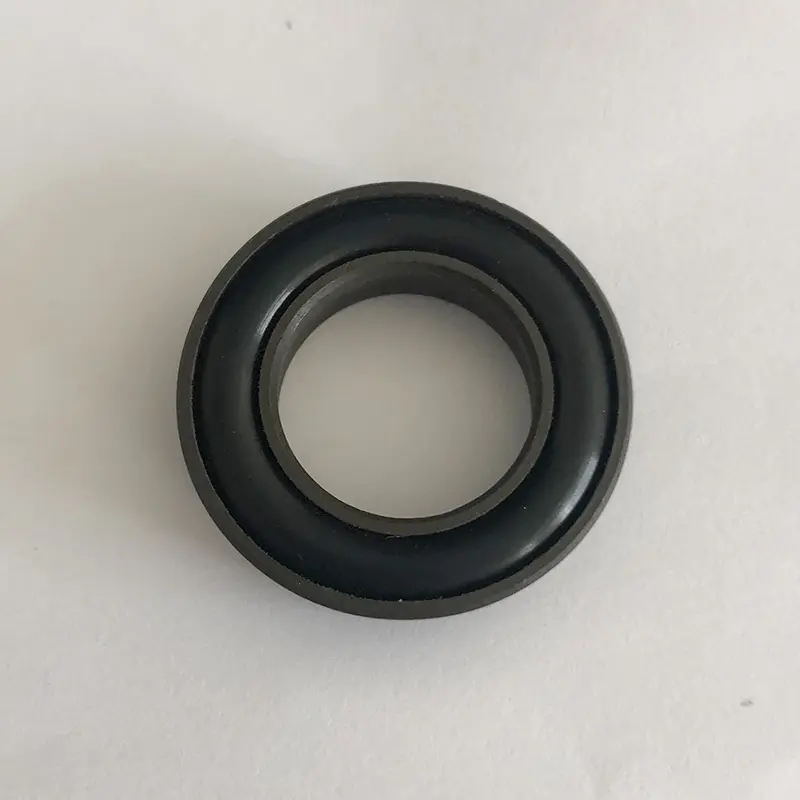

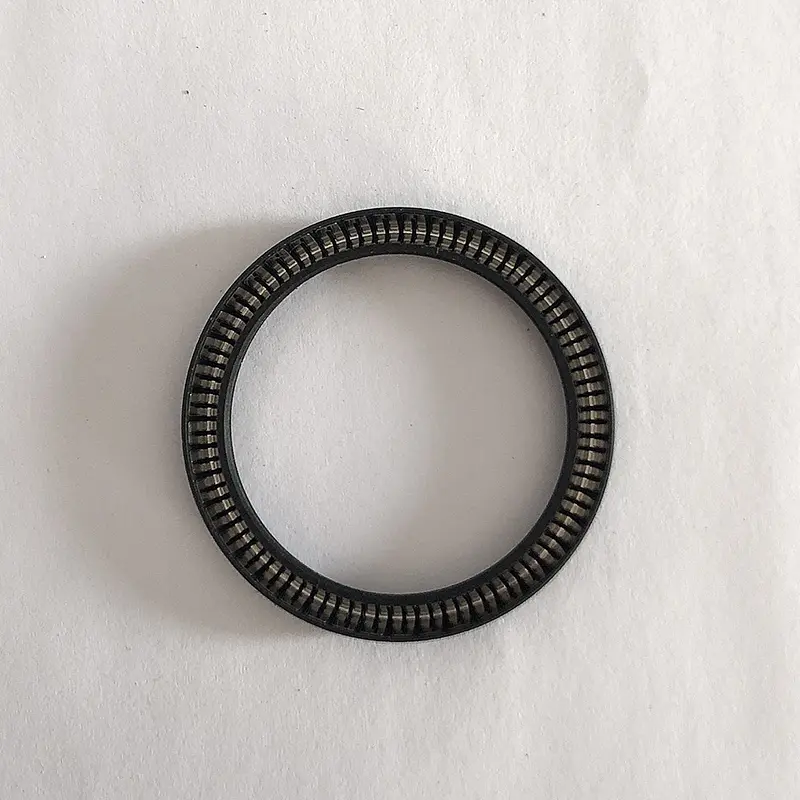

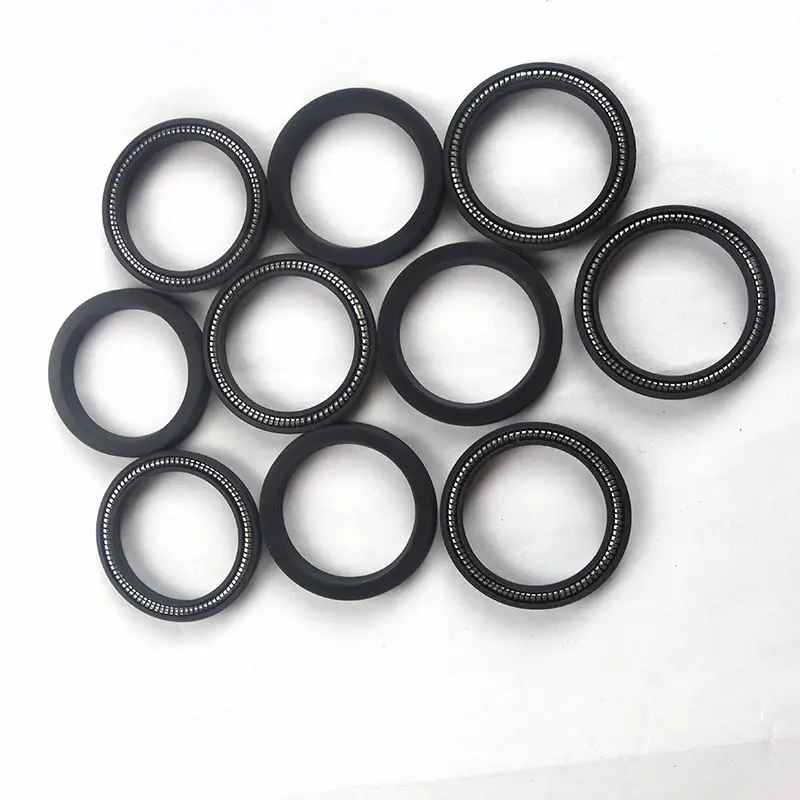

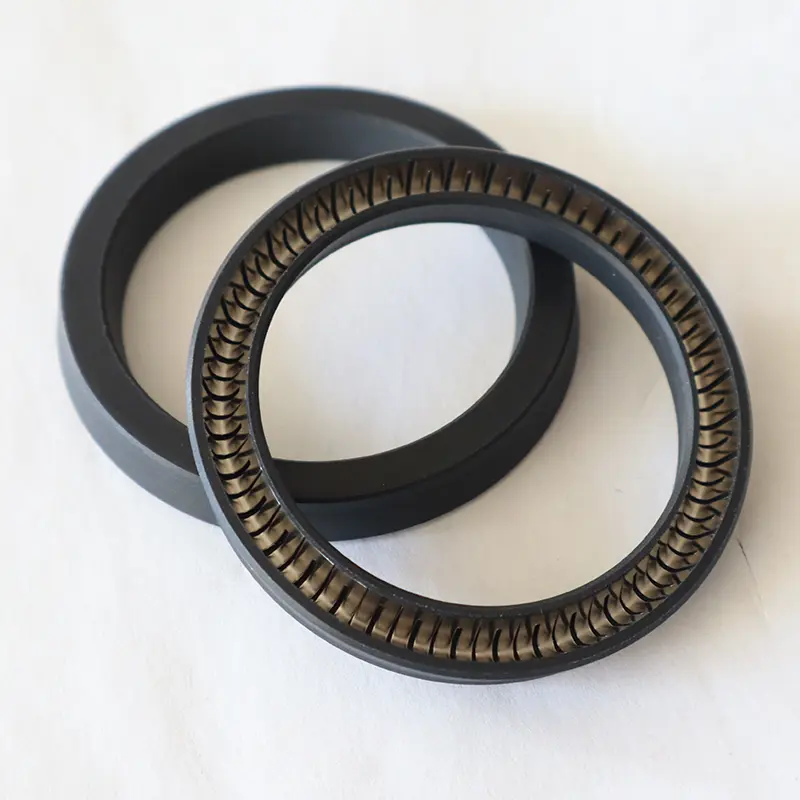

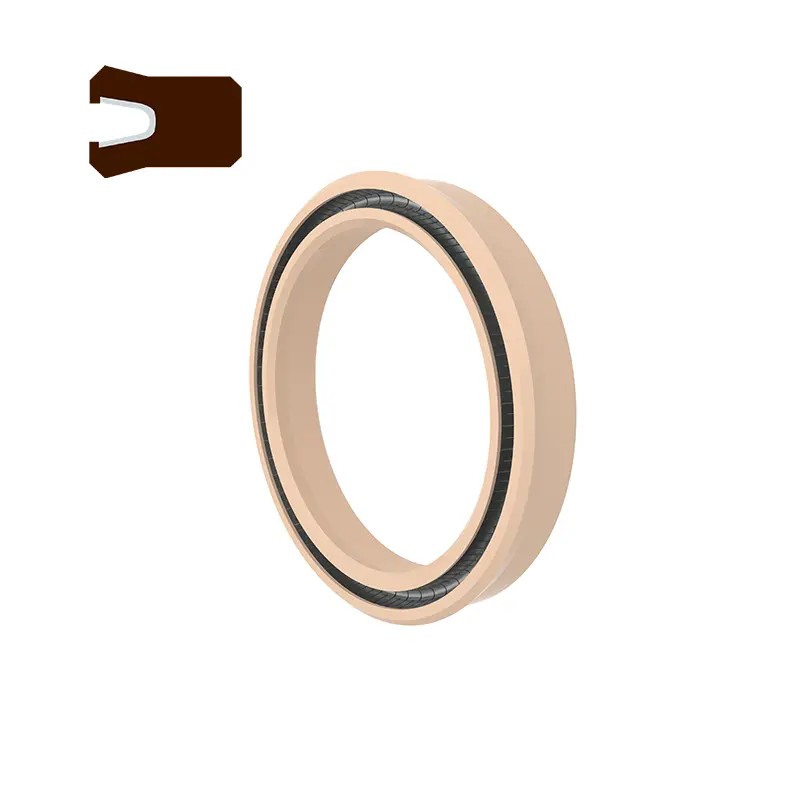

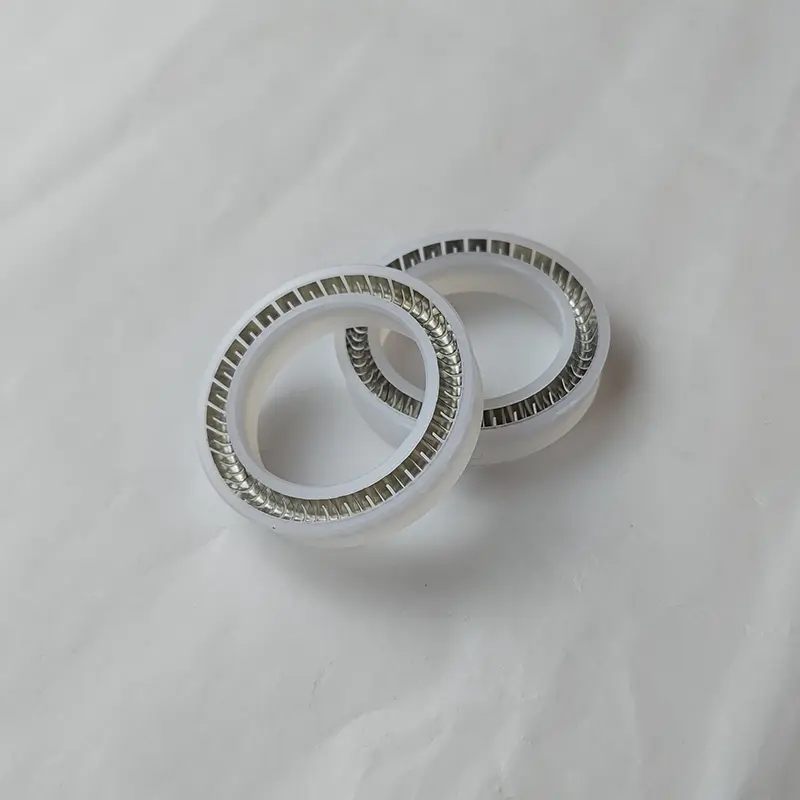

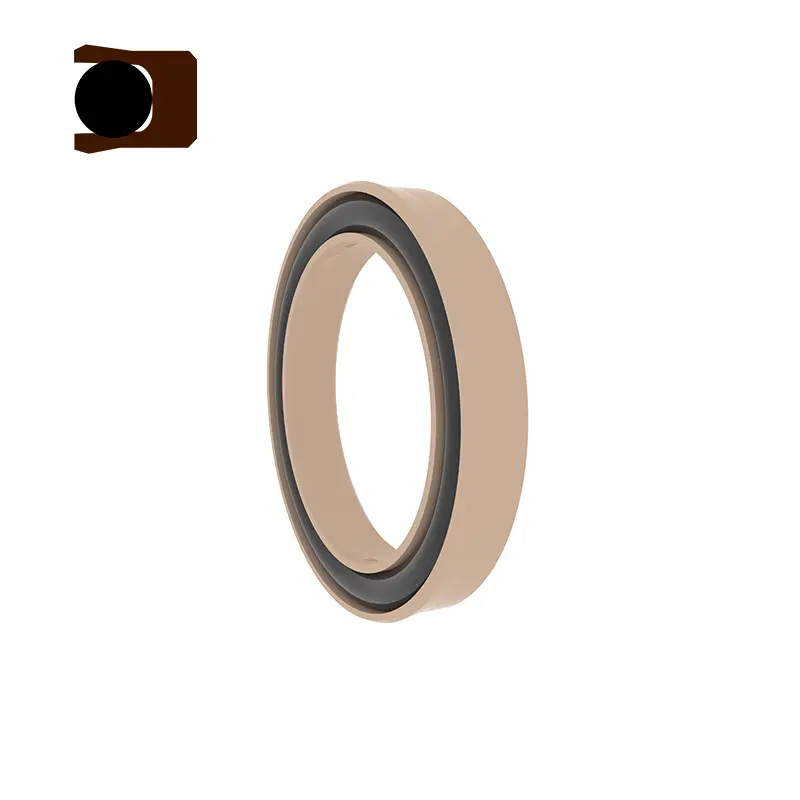

مهر و موم های پلاگین RC16 و RC65 از چشمه های استیل ضدزنگ و پلاستیک های عملکردی بالا تشکیل شده اند. چشمه های استیل ضد زنگ می توانند چشمه های V شکل و چشمه های O شکل را انتخاب کنند. هنگام استفاده از RC16-B و RC65-B ، لازم است که به طور منطقی مواد الاستومر تطبیق را انتخاب کنید.
هر دو مدل مهر و موم های با انرژی بهار شعاعی دارای کارایی بالا ، قابلیت تعویض و کاربرد گسترده هستند. آنها برای آب بندی تجهیزات هیدرولیک و پنوماتیک در شرایط سخت کار و محیط های ویژه رسانه ای مانند مواد شیمیایی ، نفت ، انرژی و سایر زمینه ها مناسب هستند. چشمه فولاد ضد زنگ یک نیروی شعاعی پایدار برای اطمینان از اثر آب بندی طولانی مدت فراهم می کند ، در حالی که ترکیب مواد پلاستیکی و الاستومر با کارایی بالا برای فشار زیاد ، سرعت بالا و رسانه های خورنده مناسب است. طراحی شیار استاندارد نصب و نگهداری را ساده می کند و هزینه استفاده را کاهش می دهد.
ویژگی ها و برنامه های کاربردی محصول:
ویژگی های متداول مهر و موم های با انرژی بهار شعاعی:
1. می تواند برای متقابل ، چرخش (نوسان) و آب بندی استاتیک استفاده شود.
2. تقریباً برای همه مایعات و رسانه های شیمیایی قابل اجرا است.
3. عملکرد آب بندی عالی برای فشار زیاد و کم و آب بندی خلاء.
4. اصطکاک کم ، مقاومت کوچک شروع ، حرکت صاف ، بدون خزنده.
5. عمر طولانی ، می تواند برای مهر و موم های روغن کاری بدون روغن استفاده شود.
6. انواع مختلفی از مواد برای سازگاری با تغییرات سریع دما و شرایط مختلف کار پیچیده در دسترس هستند.
7. در هنگام تماس با گردش غذا و دارو ، آلودگی به محیط وجود ندارد.
8. می تواند استریل شود ، تقریباً هیچ محدودیتی در دوره ذخیره سازی وجود ندارد.
RC16
شرایط کار قابل اجرا
| MPA فشار | سرعت M/s | دما | واسطه | ||
| RC16 <40 | RC16-B <80 | <10 | RC16 -200 ~+250 | RC16 -B -35 ~+250 | تقریباً همه رسانه ها |
انتخاب مواد
1. مواد حلقه O تطبیق می توانند: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 و غیره.

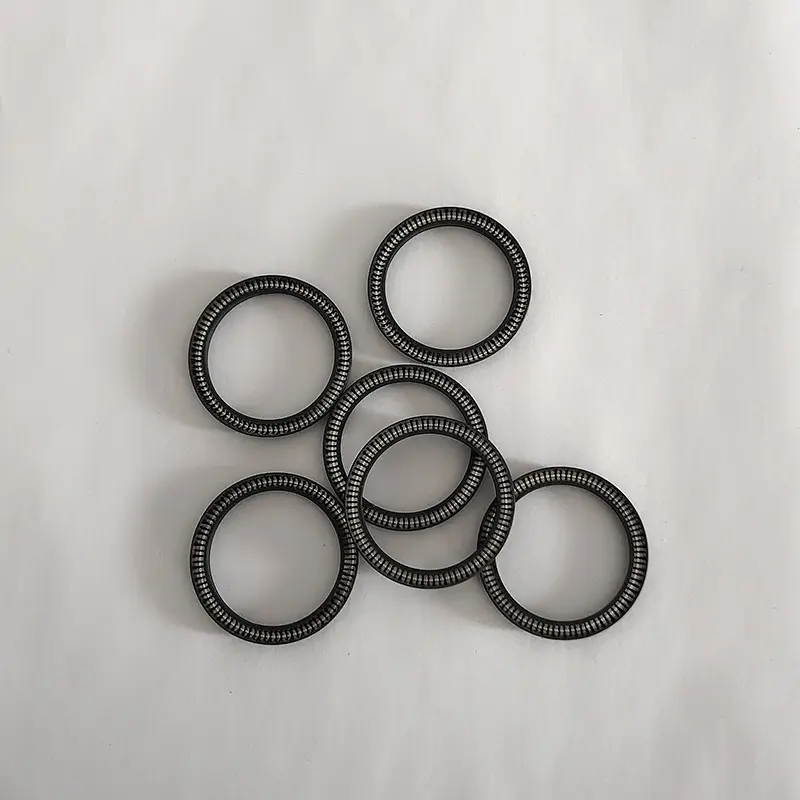

3 چشمه های استیل ضدزنگ را می توان از چشمه های O شکل و چشمه های V شکل انتخاب کرد.
سفارش مثال
قطر شافت 406-40-PTFE4+V قطر 40 ، مهر و موم کردن مواد حلقه PTFE4 ، بهار استیل ضد زنگ بهار V شکل است
قطر شافت RC16-B-40-PTFE4+R02 40 است ، مواد حلقه ای آب بندی PTFE4 است ، مطابق با حلقه O Fluororubber است

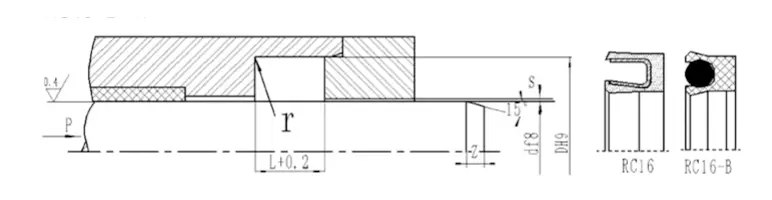

جدول پارامتر مشخصات (هر اندازه در محدوده پارامتر موجود است)
| DF8 | Dh9 | L+0.2 | SMAX (<20MPA) | smax (<40mpa) | زمین | rmax |
| 4 ~ 9.9 | D+2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 10 ~ 19.9 | D+4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 20 ~ 39.9 | D+6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 40 ~ 119.9 | D+9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 120 ~ 1000 | D+12.2 | 9.5 | 0.25 | 0.12 | 0.8 |
نصب مهر و موم تابه: به طور کلی از یک شیار باز استفاده کنید و برای نصب شیار بسته ، نصب مهر و موم تابه را ببینید.
جدول اندازه مشخصات (مشخصات مورد نیاز در این جدول نیست ، لطفا با شرکت ما تماس بگیرید ، ما می توانیم محصولات تا 1600 میلی متر را تأمین کنیم.)
RC65
شرایط کار قابل اجرا
| MPA فشار | سرعت M/s | دما | واسطه | ||
| RC65 <40 | RC65-B <80 | <10 | RC65 -200 ~+250 | RC65 -B -35 ~+250 | تقریباً همه رسانه ها |
1. مواد حلقه O تطبیق می توانند: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 و غیره.
3 چشمه های استیل ضدزنگ را می توان از چشمه های O شکل و چشمه های V شکل انتخاب کرد.
سفارش مثال

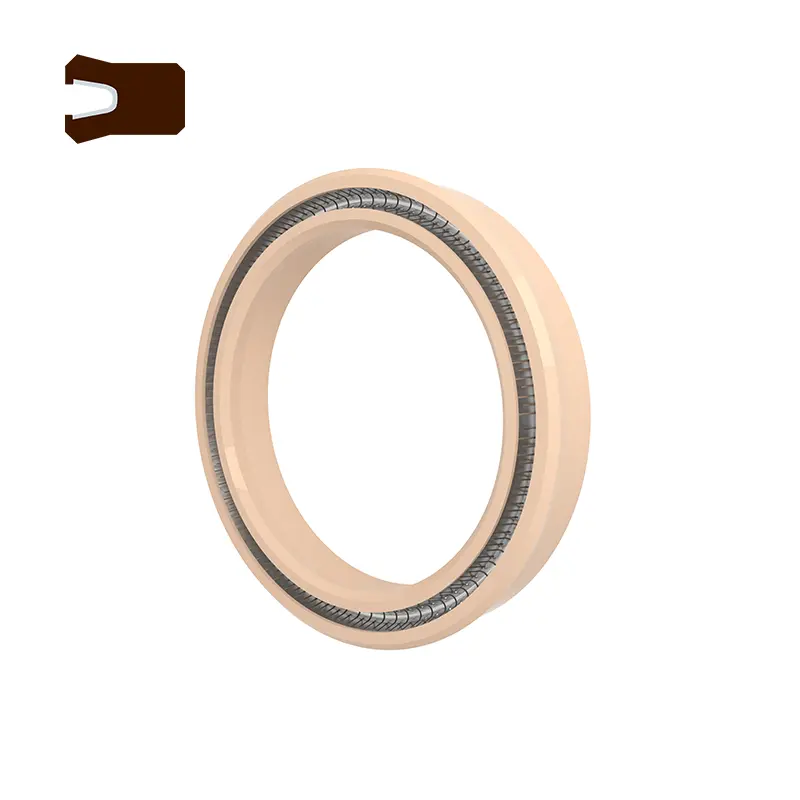

RC65-40-PTFE4+V قطر سیلندر 40 ، مواد حلقه مهر و موم شده PTFE4 ، بهار فولاد ضد زنگ بهار V شکل است

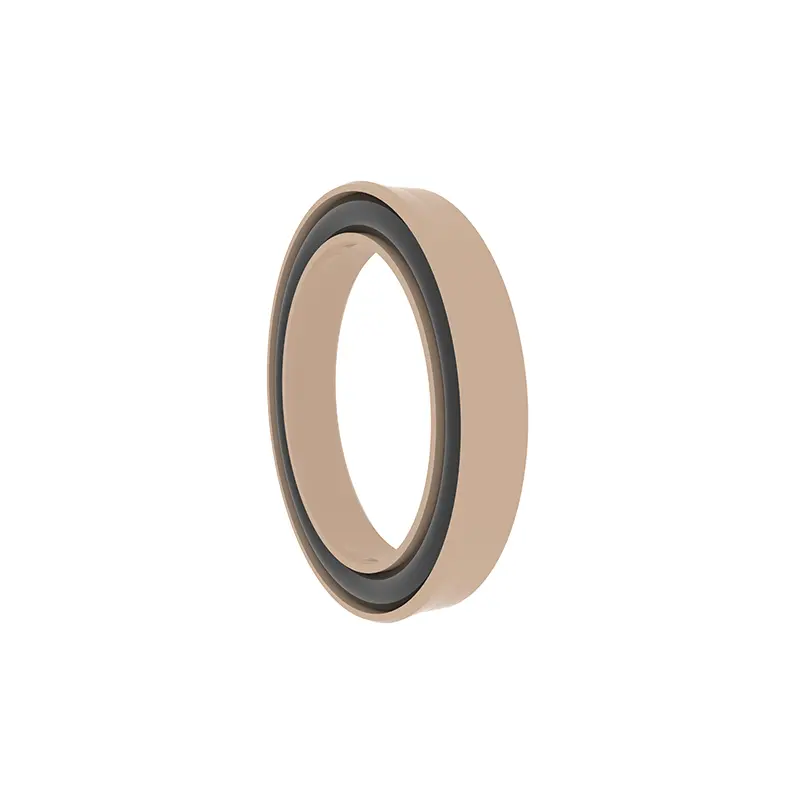

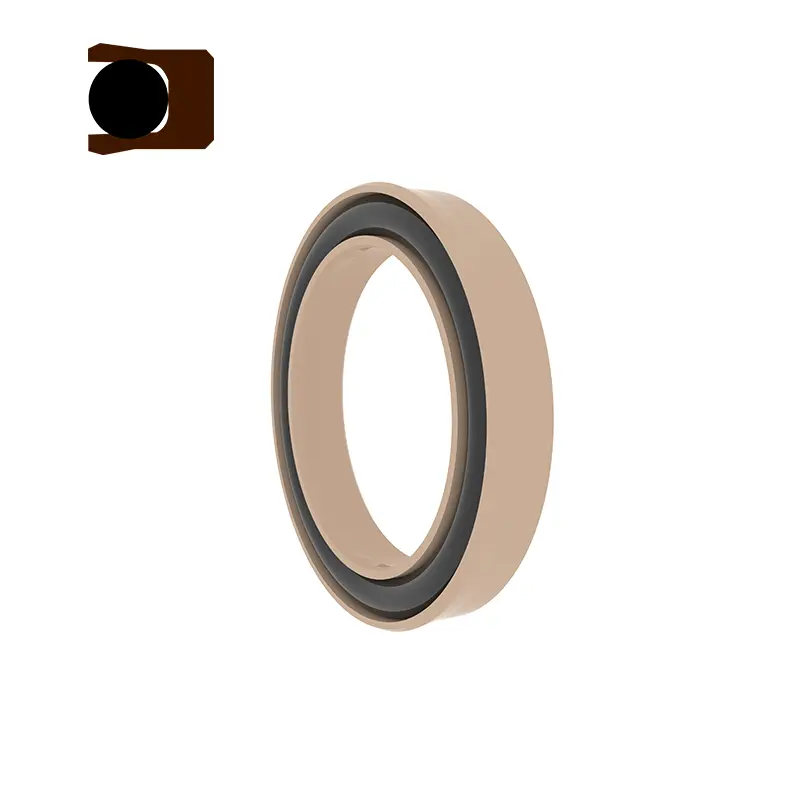

قطر سیلندر RC65-B-40-PTFE4+R02 40 است ، مواد حلقه مهر و موم شده PTFE4 ، مطابق با حلقه O Fluororubber است
جدول پارامتر مشخصات (هر اندازه در محدوده پارامتر موجود است)

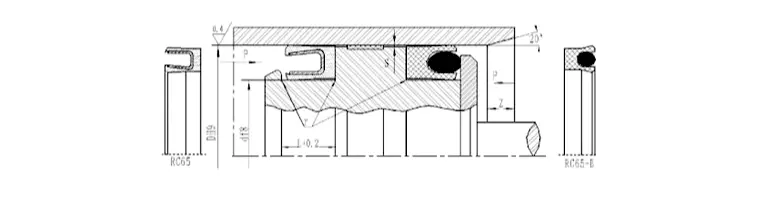

| Dh9 | DF8 | L+0.2 | SMAX (<20MPA) | smax (<40mpa) | زمین | rmax |
| 6 ~ 13.9 | D-2.9 | 2.4 | 0.08 | 0.05 | 0.8L | 0.4 |
| 14.9 ~ 24.9 | D-4.5 | 3.6 | 0.10 | 0.07 | 0.4 | |
| 25 ~ 45.9 | D-6.2 | 4.8 | 0.15 | 0.08 | 0.6 | |
| 46 ~ 124.9 | D-9.4 | 7.1 | 0.20 | 0.10 | 0.8 | |
| 125 ~ 999.9 | D-2.2 | 9.5 | 0.25 | 0.12 | 0.8 |
