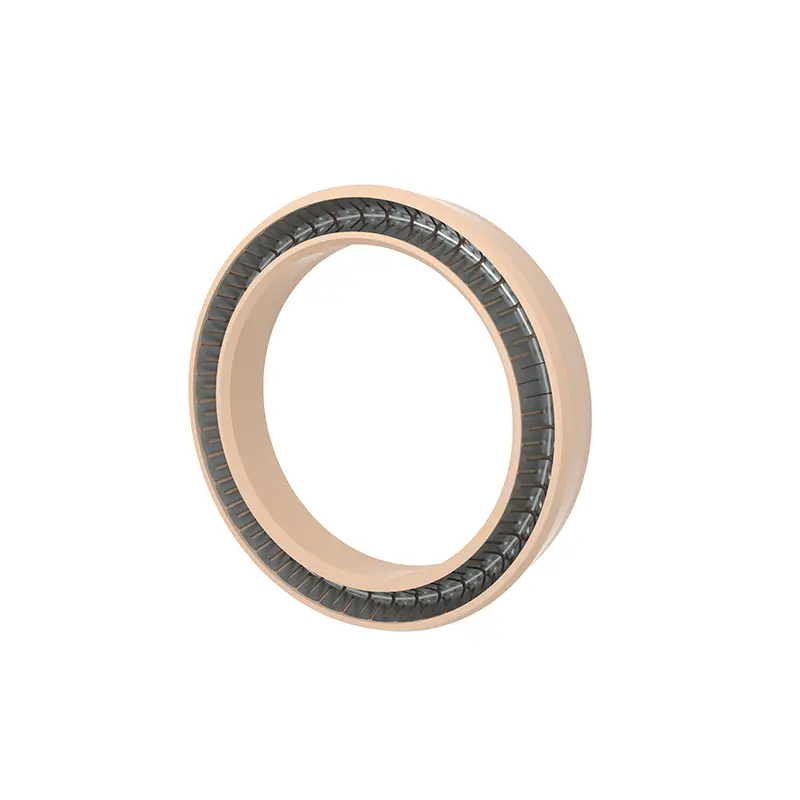

مهر و موم های انرژی بهاری انتهایی که ما راه اندازی کردیم شامل مدل های مختلفی است که هر کدام دارای زیرمجموعه های خاص خود هستند. همه آنها کاملاً توسعه یافته ، تولید و آزمایش شده اند.

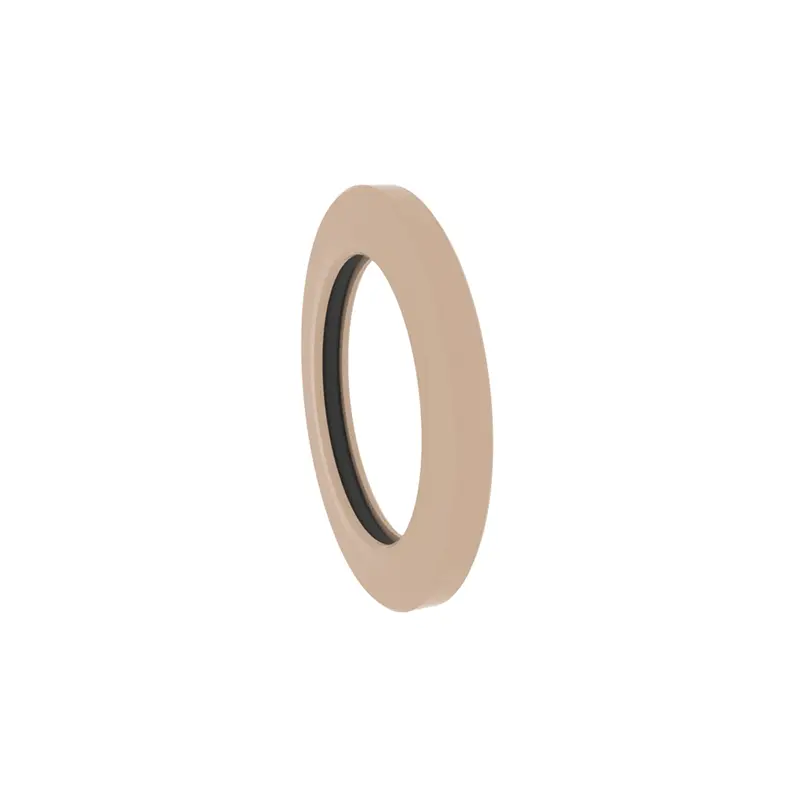

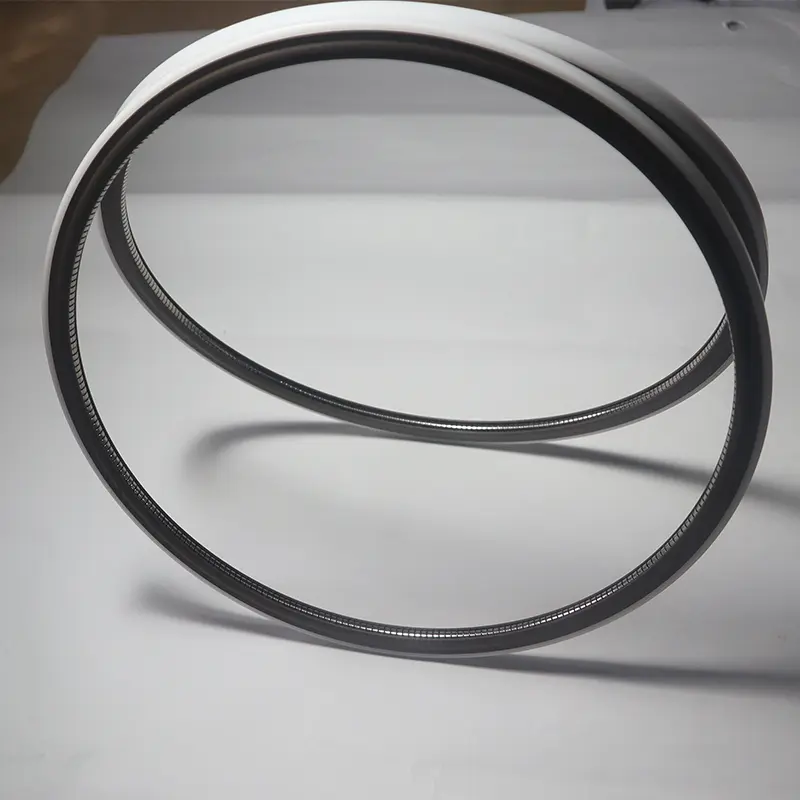

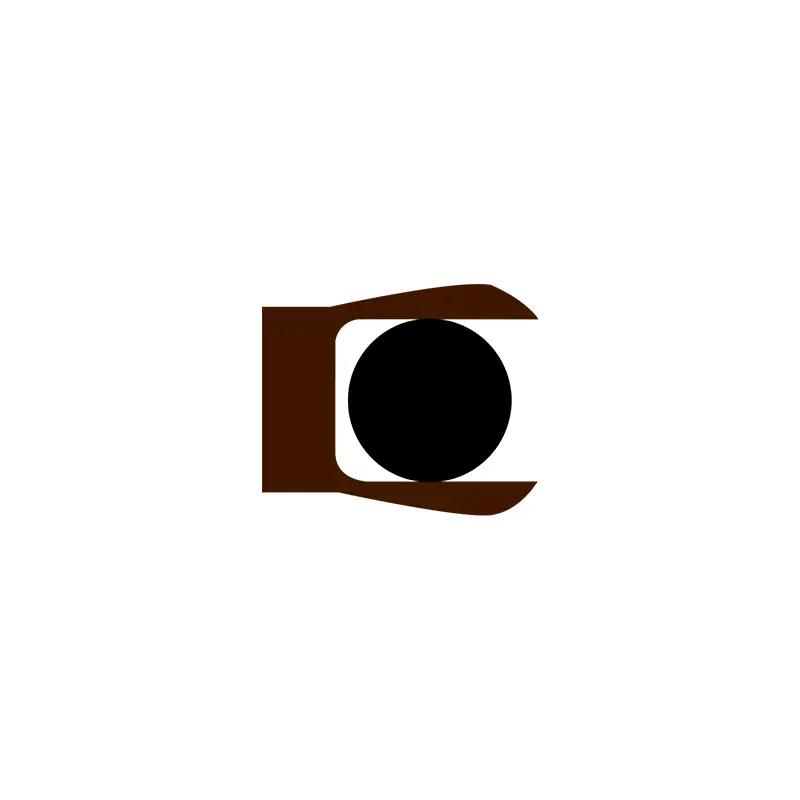

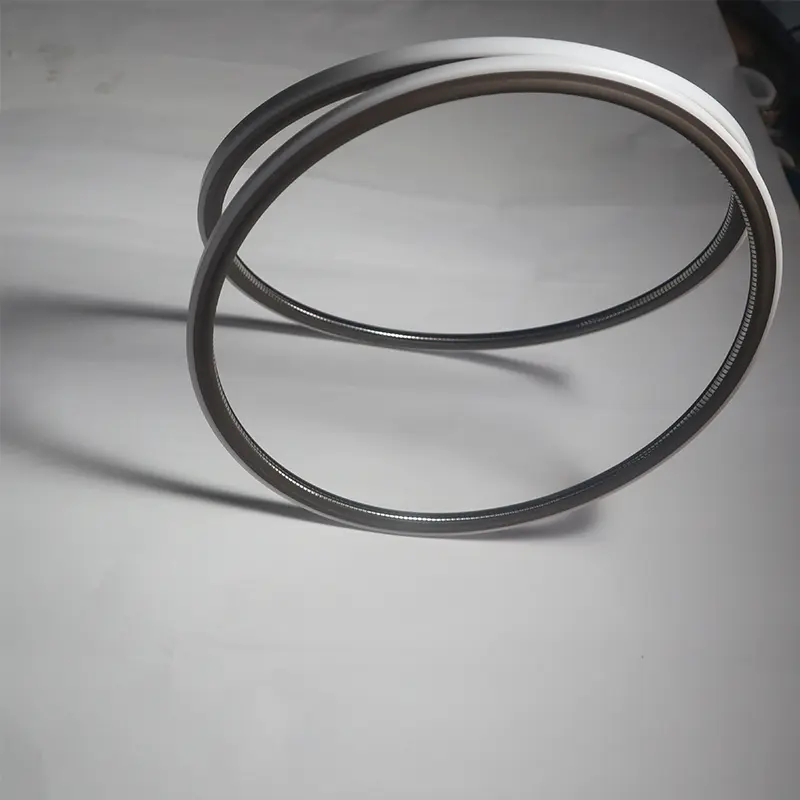

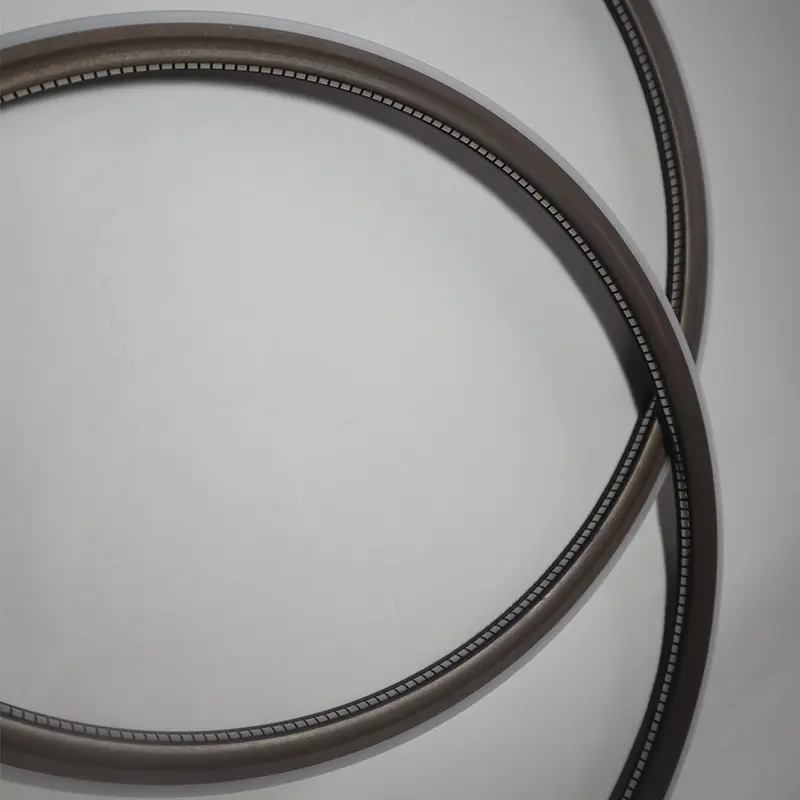

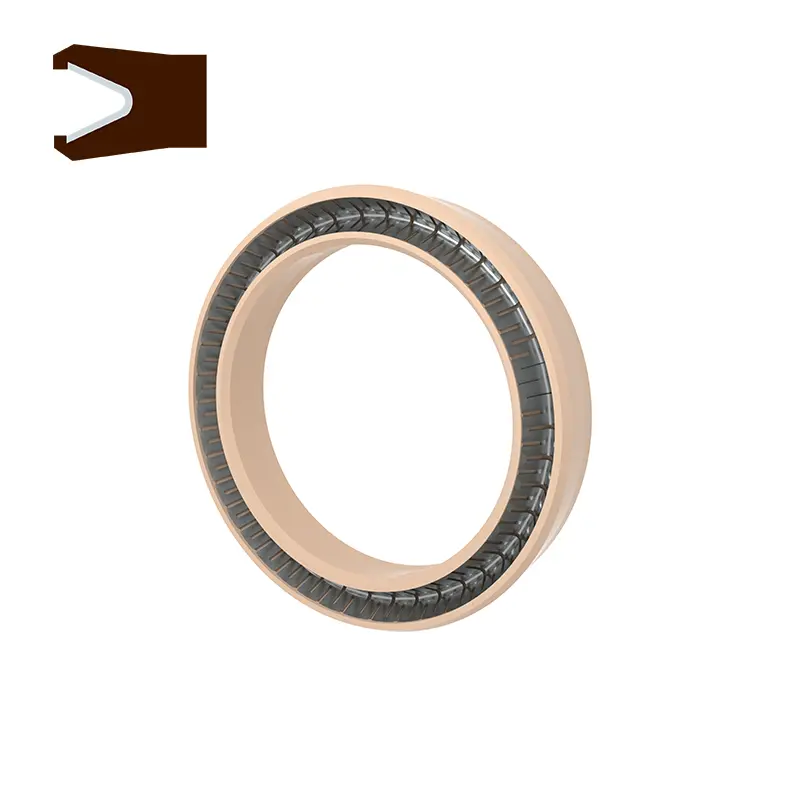

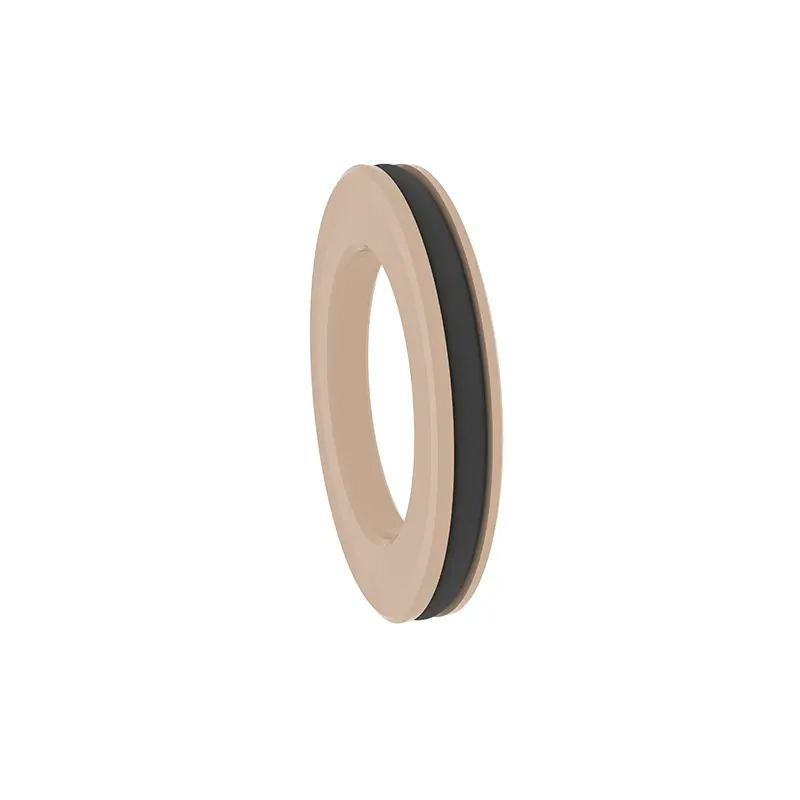

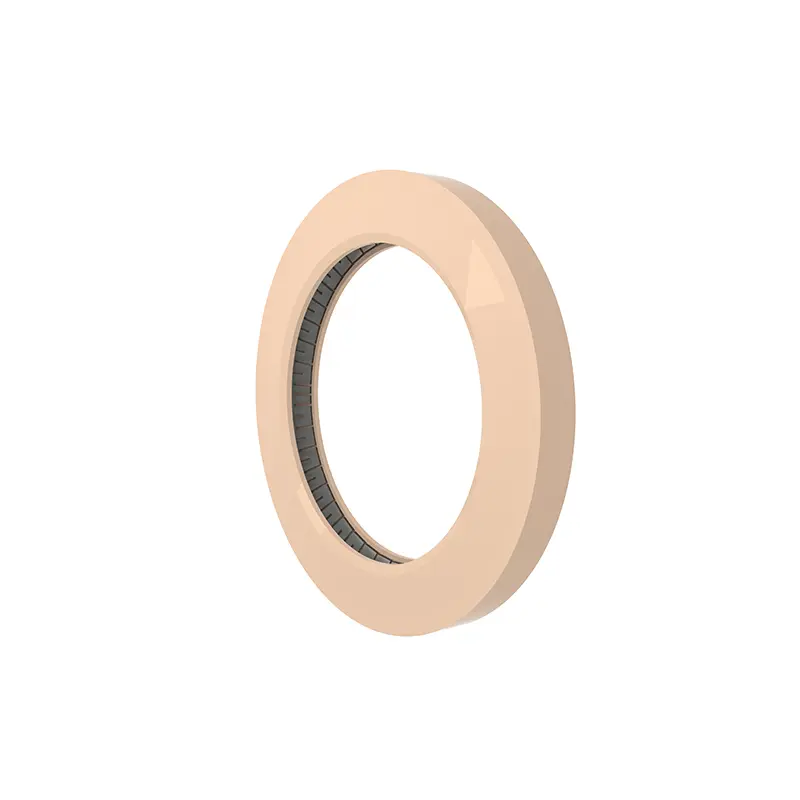

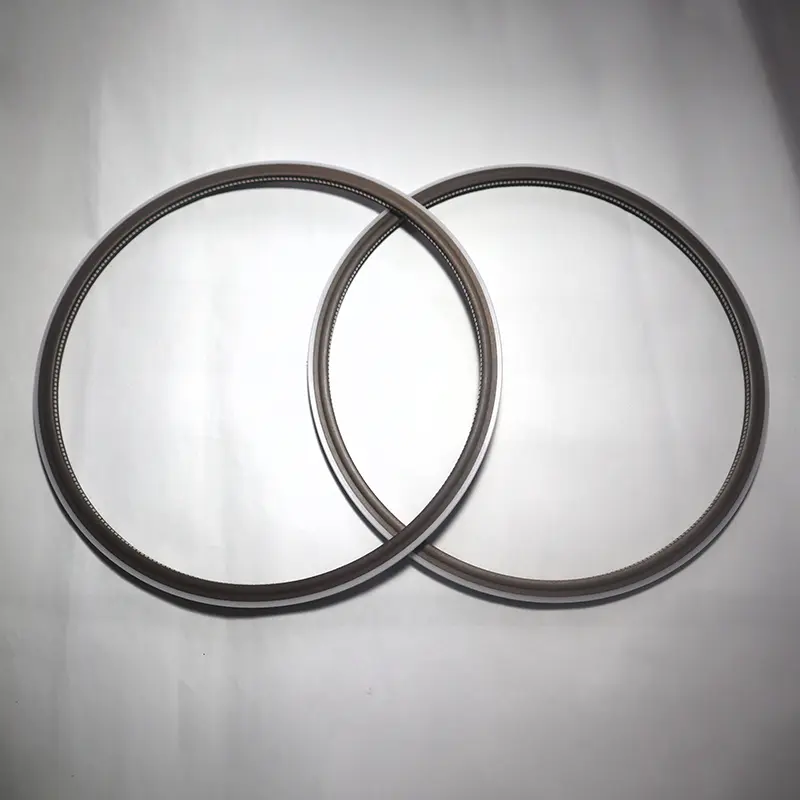

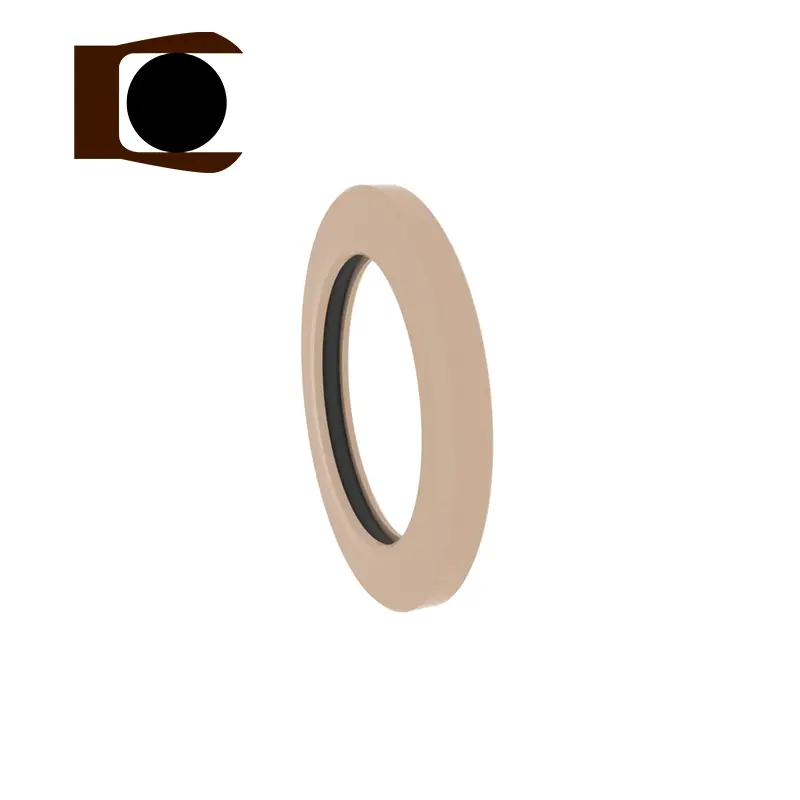

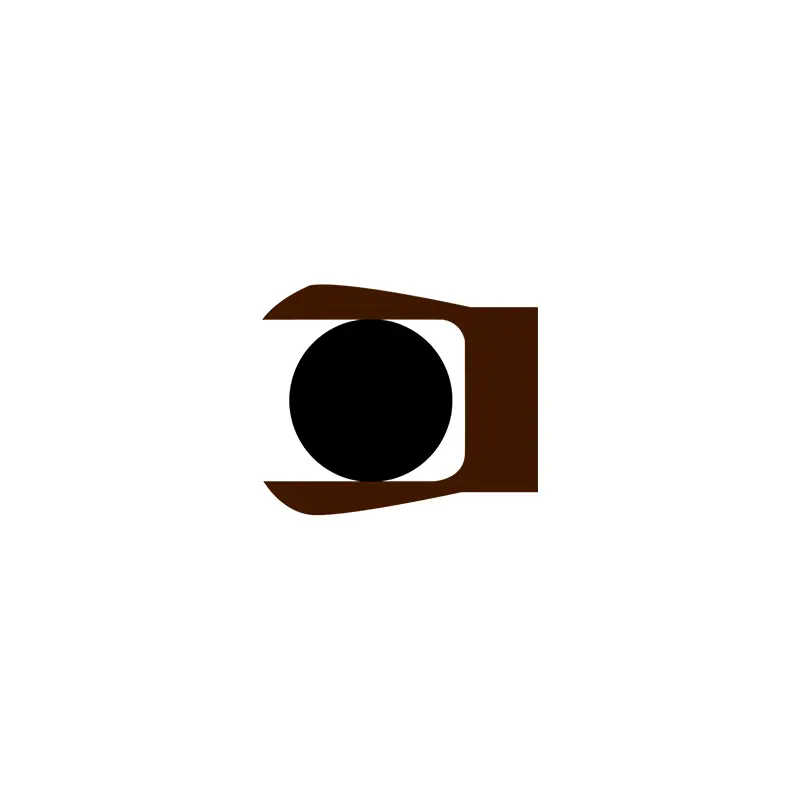

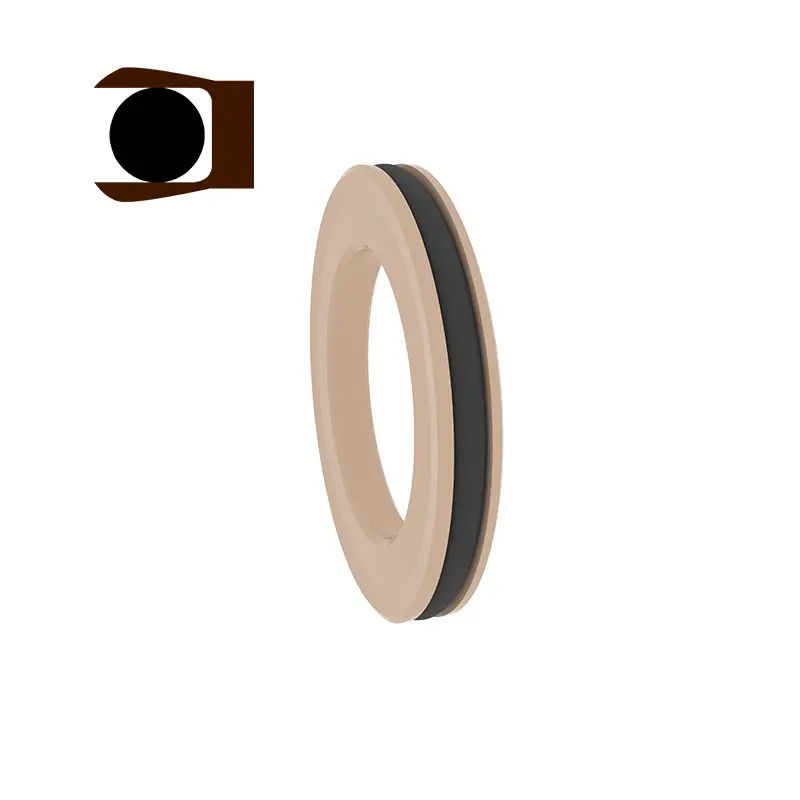

RC2876 و RC2877 Pan-Seals هستند و RC2876-B و RC2877-B مهر و موم های ترکیبی Y هستند. دو بخش مختلف بین هر مدل دارای یک شیار یکسان هستند و می توان آن را تعویض کرد. آنها برای مهر و موم های استاتیک یک طرفه محوری (پایان) و فلنج مناسب هستند و در مکانهایی که زبری سطح ایده آل نیست قابل استفاده است. این دو مهر و موم از چشمه های استیل ضد زنگ و پلاستیک های با عملکرد بالا تشکیل شده است. چشمه های استیل ضد زنگ را می توان به عنوان چشمه های V شکل و چشمه های O شکل انتخاب کرد. و هنگام استفاده از RC2876-B و RC2877-B ، لازم است که به طور منطقی مواد الاستومر تطبیق را انتخاب کنید.
ویژگی ها و برنامه های کاربردی محصول:

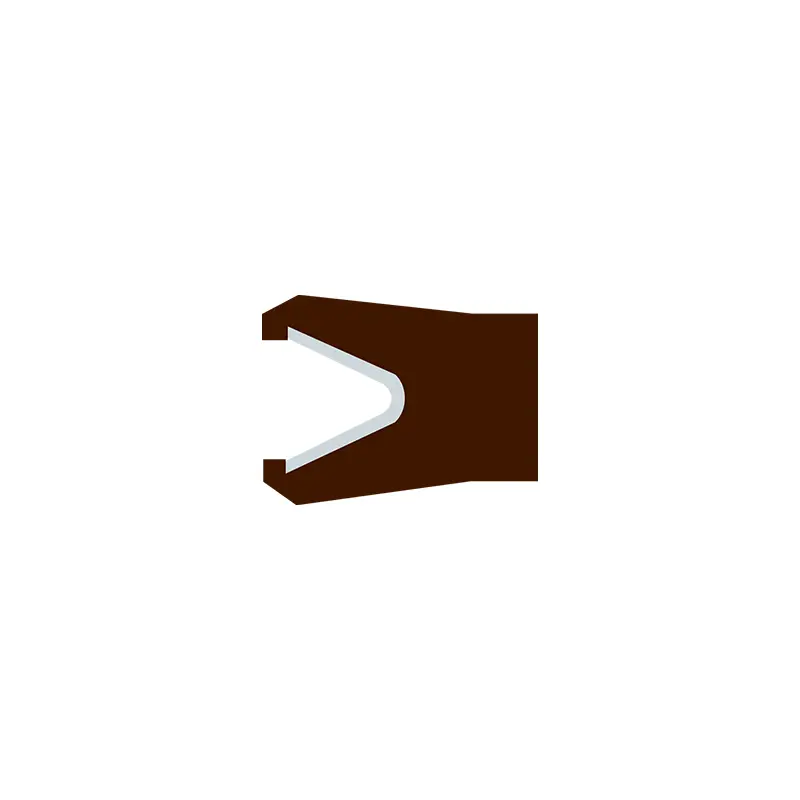

RC2876
شرایط کار قابل اجرا (مقادیر محدود نباید به طور همزمان ظاهر شوند)
| MPA فشار | سرعت M/s | دما | واسطه | ||
| RC2876 | RC2876-B | - | RC2876 | RC2876-B | تمام مایعات ، مواد شیمیایی ، گازها |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
انتخاب مواد
1. مواد حلقه O تطبیق می توانند: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 و غیره.
3 چشمه های استیل ضدزنگ را می توان از چشمه های O شکل و چشمه های V شکل انتخاب کرد.
سفارش مثال
RC2876-40-PTFE4+V قطر بیرونی شیار فشار داخلی 40 ، ماده حلقه آب بندی PTFE4 است و چشمه بهار V شکل است
RC2876-B-40-PTFE4+R02 قطر بیرونی شیار فشار داخلی 40 ، ماده حلقه آب بندی PTFE4 است و حلقه O مطابق Fluororubber است
توجه: اگر دامنه گسترده را انتخاب می کنید ، لطفاً از شماره سری استفاده کنید.

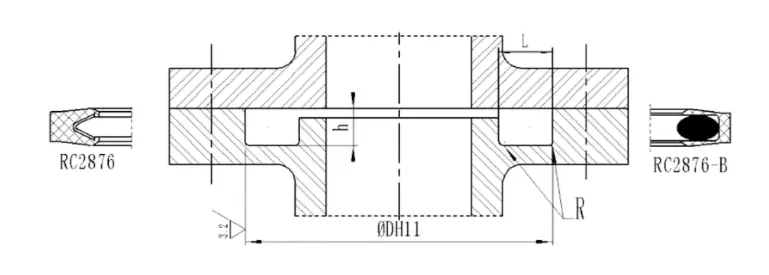

| شماره سریال | شماره سریال | محدوده استاندارد DH11 | دامنه گسترده DH11 | عمق شیار سخنرانی-0.05 | عرض شیار سعادت+0.2 | گوشه های گرد rmax |
| RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 40 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2876-1 | RC2876-B-1 | 14.9 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 18 | 3.1 | 4.8 | 0.6 |
| RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
| RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

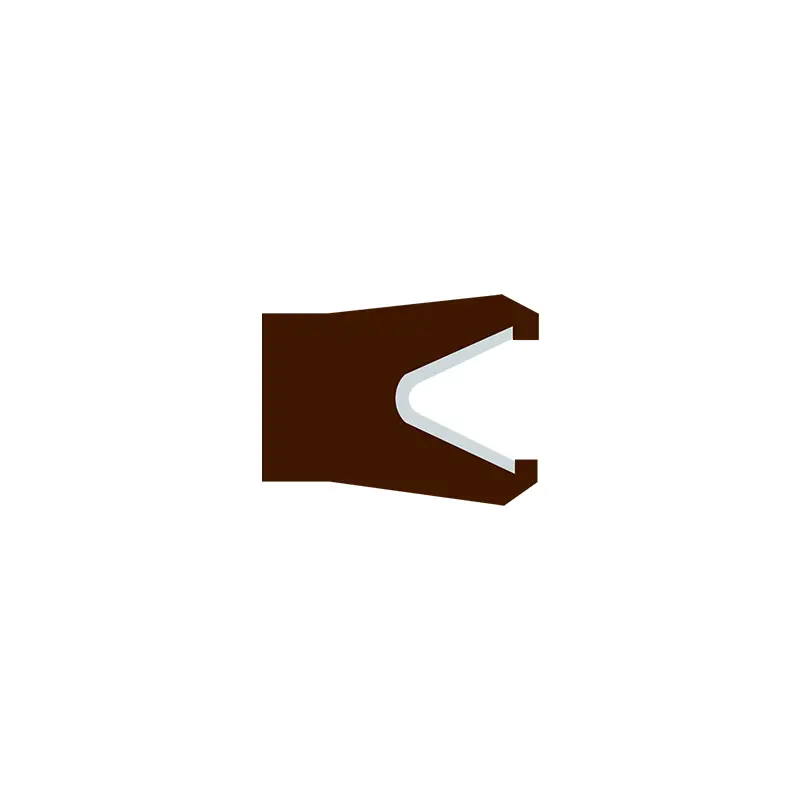

RC2877
شرایط کار قابل اجرا (مقادیر محدود نباید به طور همزمان ظاهر شوند)
| MPA فشار | سرعت M/s | دما | واسطه | ||
| RC2877 | RC2877-B | - | RC2877 | RC2877-B | تمام مایعات ، مواد شیمیایی ، گازها |
| <40 | <80 | -200 ~+250 | -35 ~+250 | ||
1. مواد حلقه O تطبیق می توانند: R01 لاستیک نیتریل (NBR) ، R02 Fluororubber (FKM) و غیره.
2. مواد حلقه مهر و موم: PTFE1 ، PTFE2 ، PTFE3 ، PTFE4 ، UPE ، PK1 ، PK2 و غیره.
3 چشمه های استیل ضدزنگ را می توان از چشمه های O شکل و چشمه های V شکل انتخاب کرد.
سفارش مثال
RC2877-40-PTFE4+V قطر داخلی شیار فشار خارجی 40 ، ماده حلقه آب بندی PTFE4 است و چشمه استیل ضد زنگ یک چشمه V شکل است
RC2877-B-40-PTFE4+R02 قطر داخلی شیار فشار خارجی 40 ، ماده حلقه آب بندی PTFE4 است و حلقه O مطابق Fluororubber است
توجه: اگر دامنه گسترده ای را انتخاب می کنید ، لطفاً از شماره سری استفاده کنید.

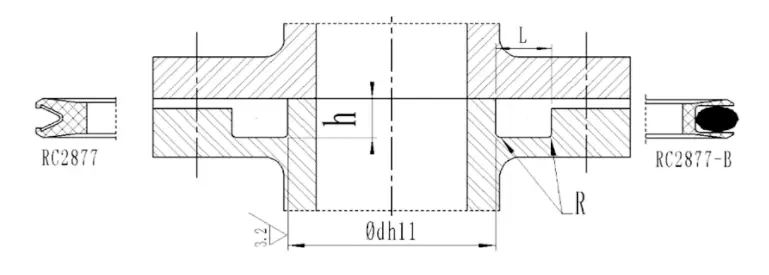

| شماره سریال | شماره سریال | محدوده استاندارد D H11 | دامنه گسترده DH11 | عمق شیار سخنرانی-0.05 | عرض شیار سعادت+0.2 | گوشه های گرد rmax |
| RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 40 ~ 40 | 1.45 | 2.4 | 0.4 |
| RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
| RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
| RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 700 20 20 | 4.7 | 7.1 | 0.8 |
| RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
| RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
