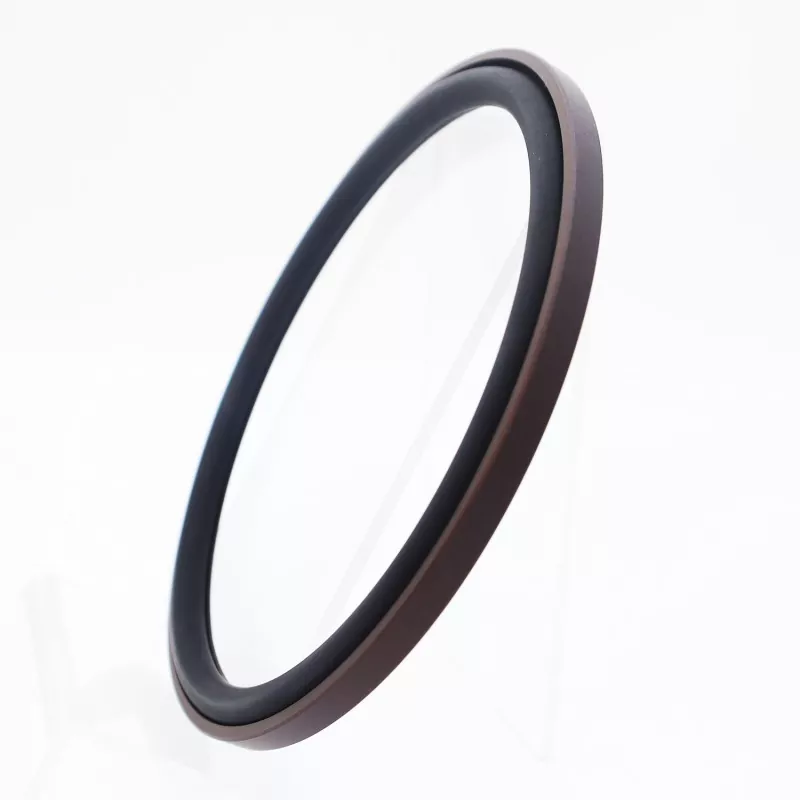

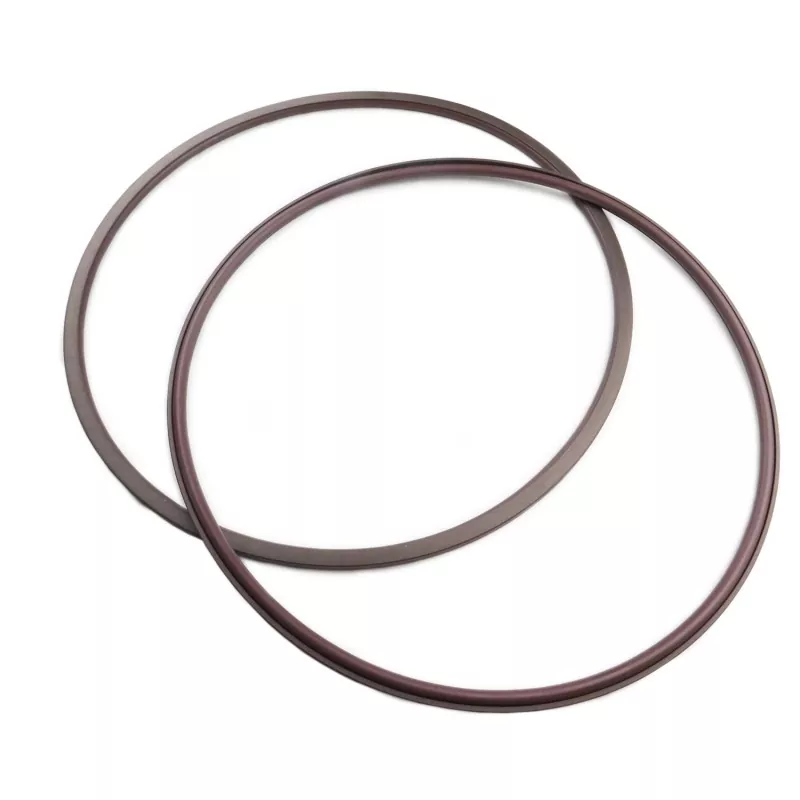

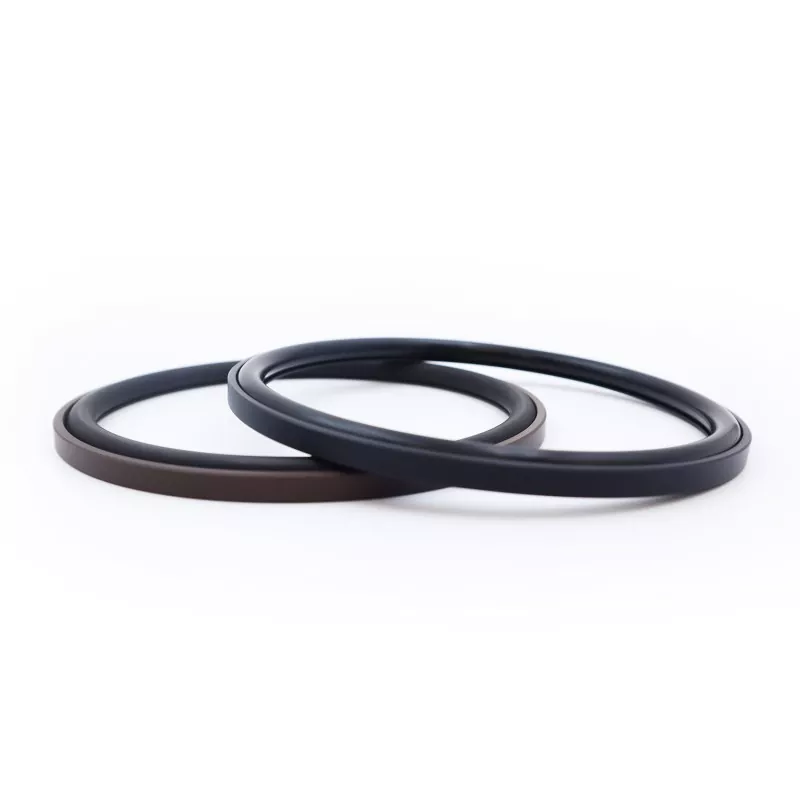

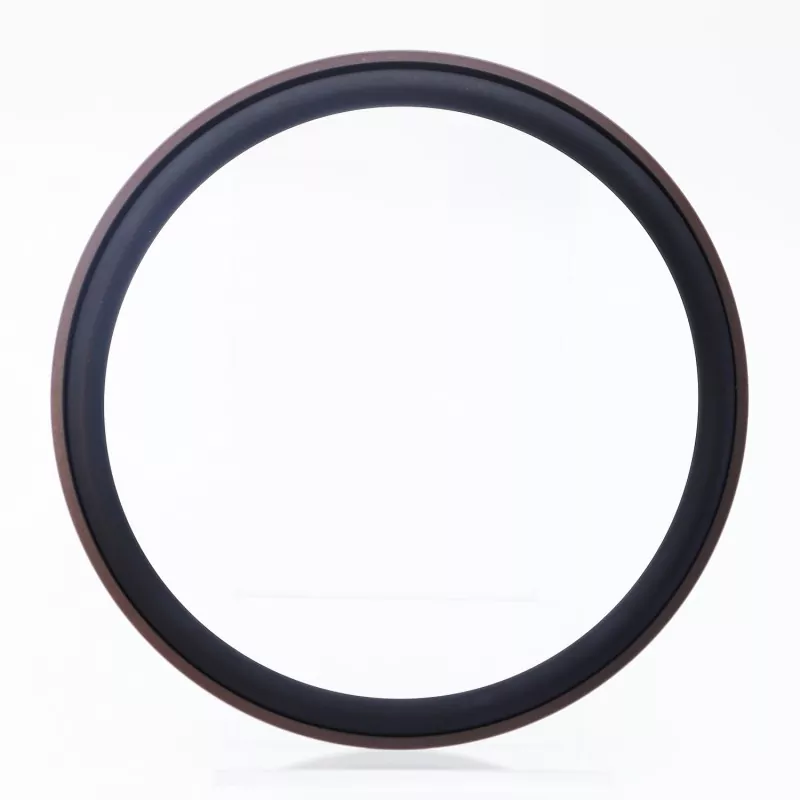

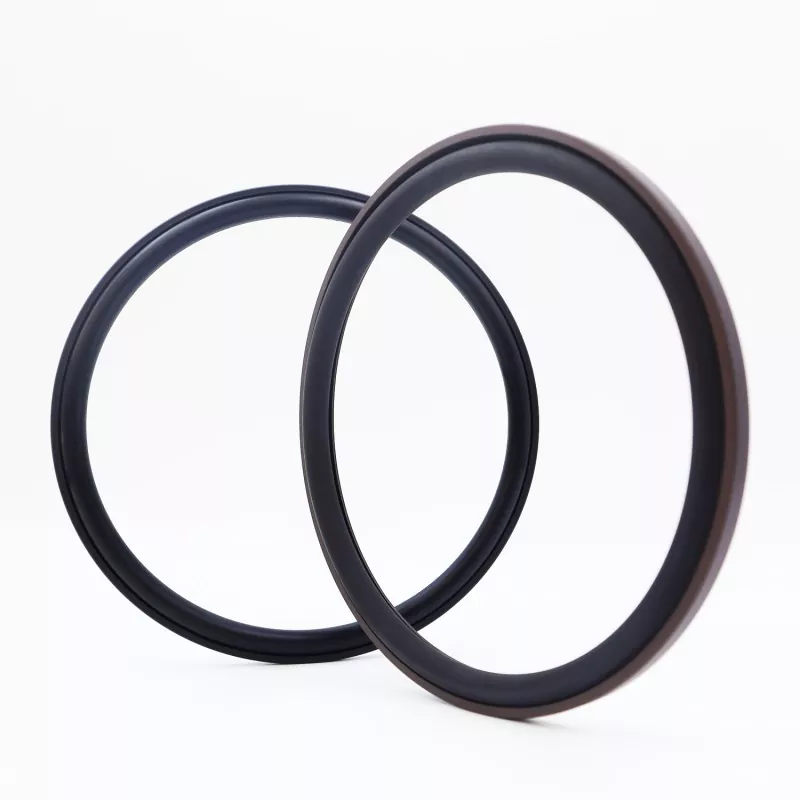

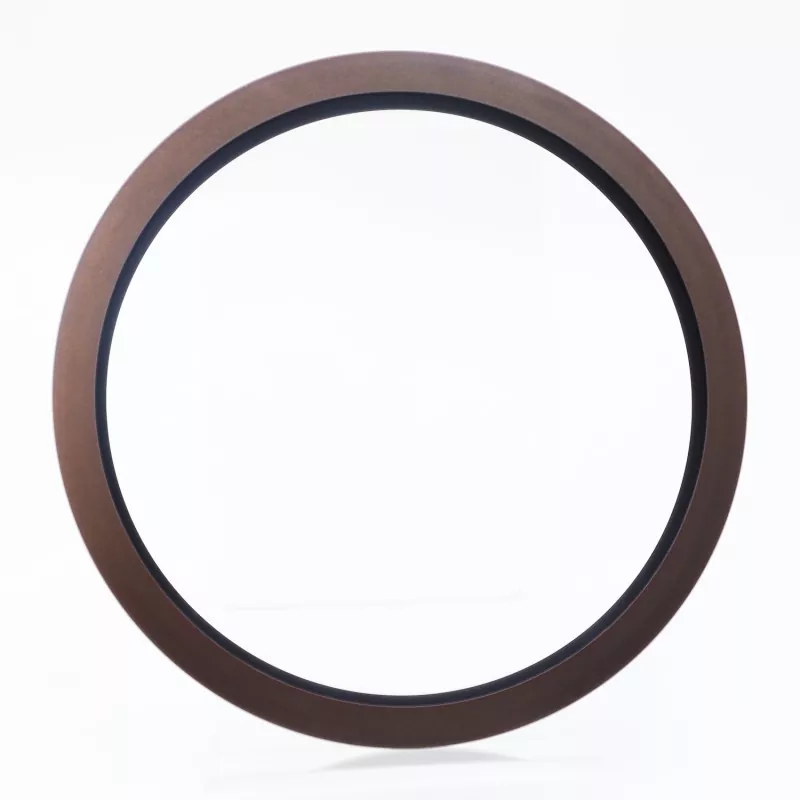

مهر و موم ترکیبی مرحله محوری از یک حلقه آب بندی راست زاویه ساخته شده از PTFE پر شده و یک حلقه O لاستیکی تشکیل شده است. برای کاربردهای آب بندی استاتیکی یک طرفه، مانند مهر و موم های محوری (پایانی) و فلنجی طراحی شده است. دارای طول عمر طولانی، عملکرد آب بندی عالی، مقاومت در برابر فشارهای بالا و فوق العاده بالا، و ردپای ساختاری فشرده است. همچنین برای کاربردهای آب بندی تحت فشار آب مناسب است. این در دو نسخه موجود است: RC2871-A (برای فشار داخلی) و RC2871-B (برای فشار خارجی).
آب بندی موثر از طریق نیروی چنگ زدن مداوم ایجاد شده توسط پیش فشرده سازی حلقه O حاصل می شود و یک اثر آب بندی خود-انرژی می دهد که در آن عملکرد آب بندی با افزایش فشار متوسط بهبود می یابد. طراحی فلنجی در کنار حلقه آب بندی به طور موثری از اکستروژن O-ring جلوگیری می کند و به آن اجازه می دهد به راحتی شرایط فشار بالا و فوق فشار بالا را تحمل کند و در عین حال با محیط های آب بندی فشار آب سازگار باشد.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
متوسط |
|
≤300 |
-35 تا 100+ (با NBR O-ring) |
- |
روغن هیدرولیک، امولسیون، آب و غیره |
|
-20 تا +200 (با O-ring FKM) |
این مهر و موم شامل یک حلقه آب بندی PTFE راست زاویه و یک حلقه O است. حلقه O پیش فشرده سازی را فراهم می کند و نیروی گیره مورد نیاز برای رسیدن به آب بندی را ایجاد می کند. تحت فشار، این نیروی گیره افزایش می یابد - به این معنی که هر چه فشار بیشتر باشد، عملکرد آب بندی بهتر است. به لطف طراحی فلنج جانبی حلقه دمپایی، O-ring از اکسترود شدن جلوگیری می کند و به مهر و موم اجازه می دهد فشارهای بالا را تحمل کند.
تمام مشخصات در محدوده پارامتر موجود است.
|

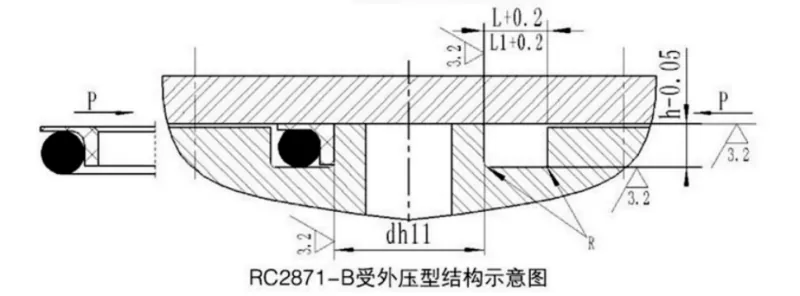

محدوده قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1 + 0.2 فشار > 80 مگاپاسکال |
شعاع گوشه Rmax |
قطر سیم اورینگ انجام دهید |
|
12 تا 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 تا 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51 تا 127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 تا 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |

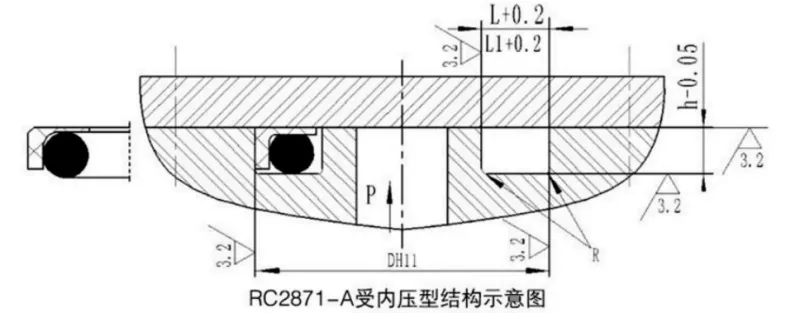

تمام مشخصات در محدوده پارامتر موجود است.
|
محدوده قطر داخلی dh11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1 + 0.2 فشار > 80 مگاپاسکال |
شعاع گوشه Rmax |
قطر سیم اورینگ انجام دهید |
|
5 تا 30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31 تا 50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51 تا 127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500 تا 1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
