مهر و موم ترکیبی Axial C-Type

برای نیازهای آب بندی فلنج استاتیک محوری، RC2872 Axial C-Type Combined Seal از Ruichen Seal انتخاب ارجح است. موجود در پیکربندی نوع A (فشار داخلی) و نوع B (فشار خارجی)، برای کاربردهای آب بندی استاتیکی یک طرفه در انتهای فلنج طراحی شده است. ساختار فلنج نگهدارنده دو طرفه آن خطر شکست اکستروژن O-ring را از بین می برد، در حالی که مکانیسم آب بندی ذاتی با انرژی فشار، مقاومت فشار فوق العاده را تضمین می کند و آن را برای الزامات آب بندی تحت فشار آب ایده آل می کند.

ارسال استعلام

توضیحات محصول

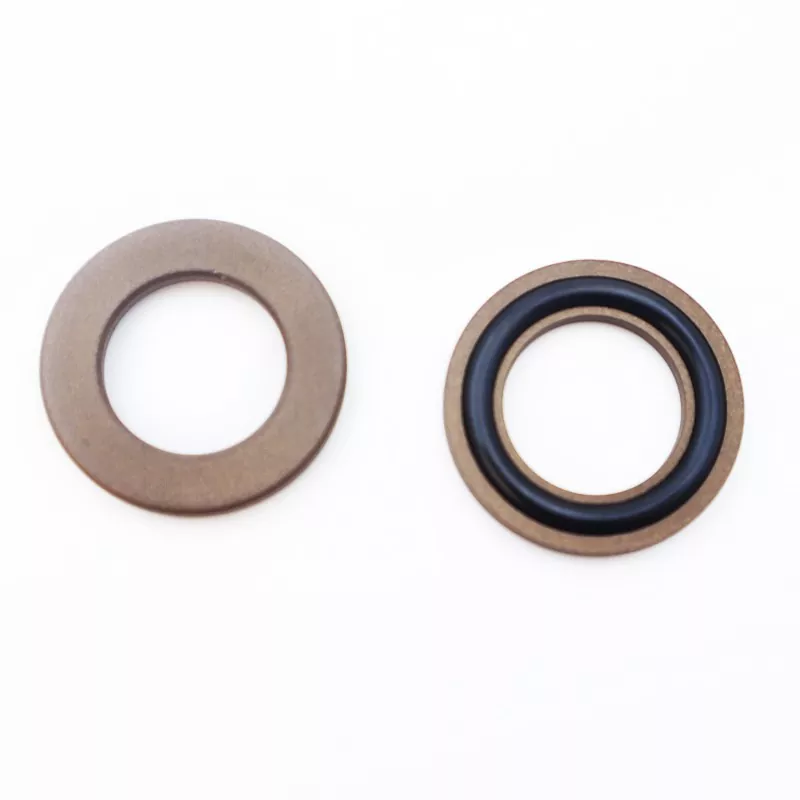

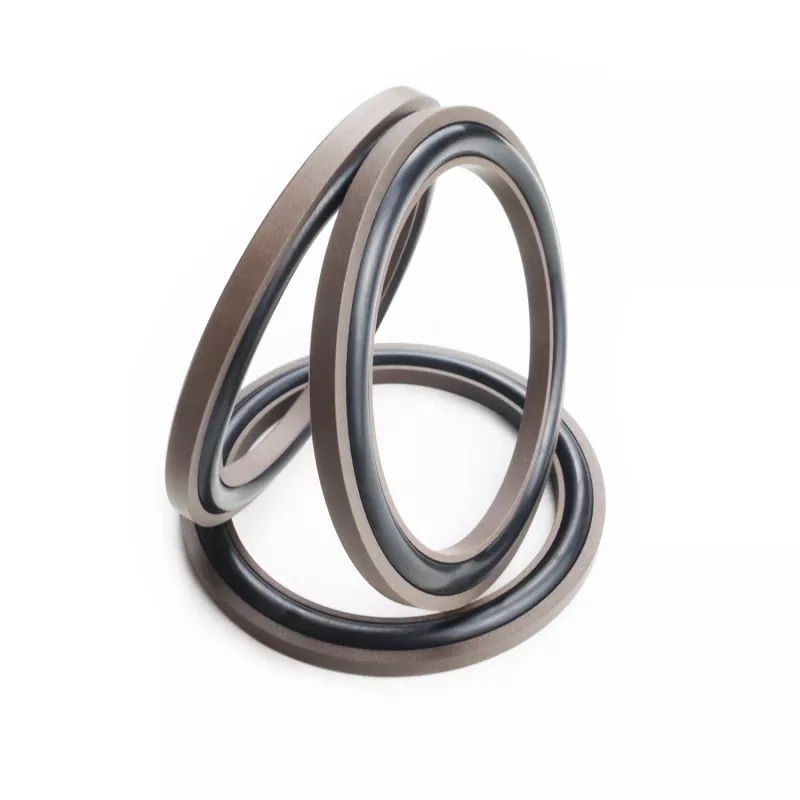

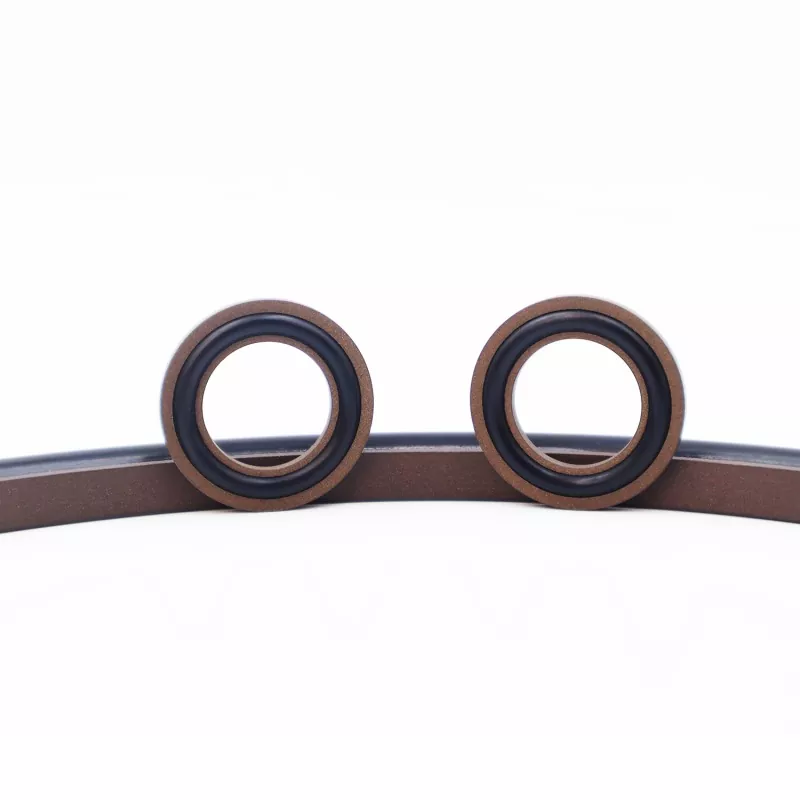

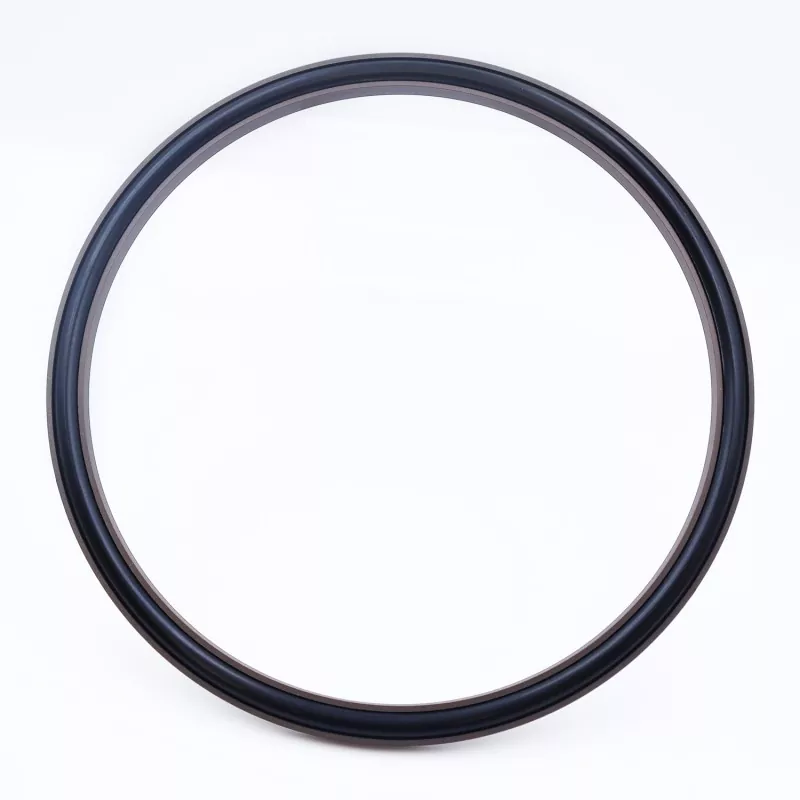

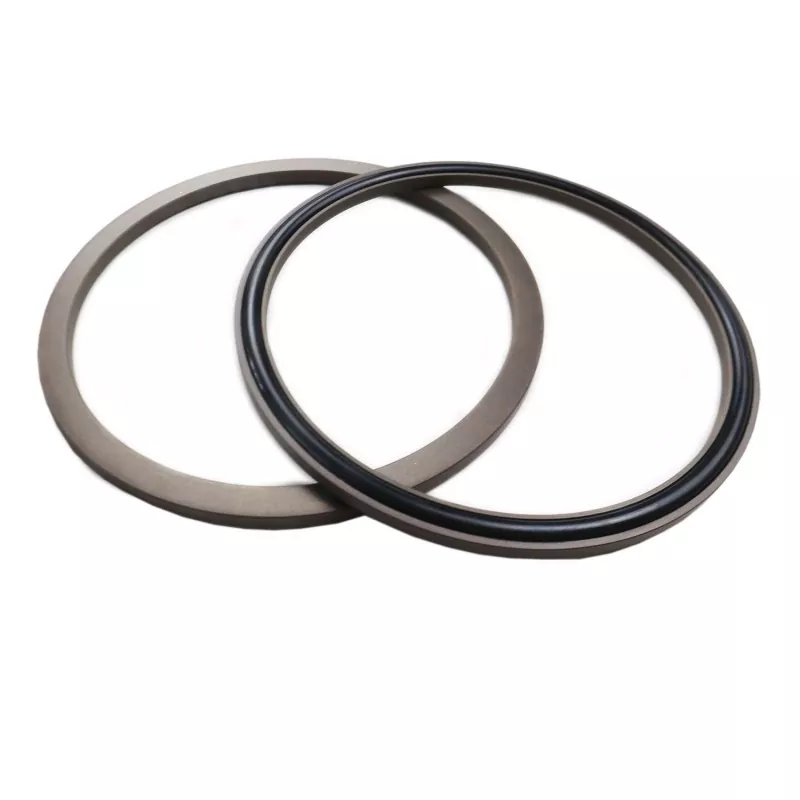

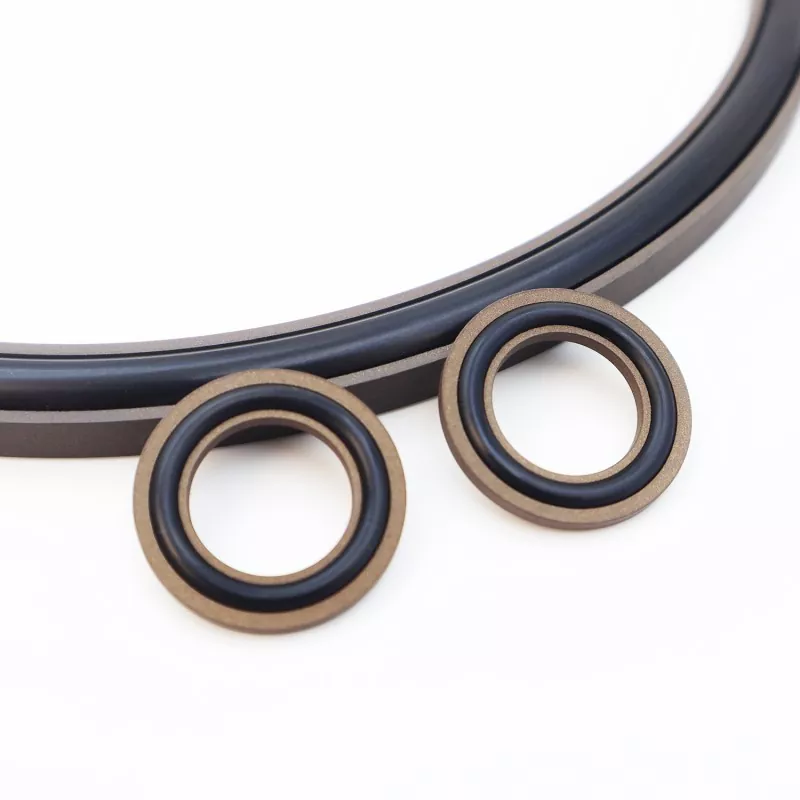

مهر و موم ترکیبی Axial C-Type از یک حلقه آب بندی C شکل ساخته شده از PTFE پر شده و یک O-ring لاستیکی تشکیل شده است. برای کاربردهای آب بندی استاتیکی مانند مهر و موم های محوری (پایانی) و فلنجی طراحی شده است. ویژگی های کلیدی عبارتند از عمر طولانی، عملکرد آب بندی عالی، مقاومت در برابر فشار بالا، و ردپای ساختاری فشرده. همچنین برای کاربردهای آب بندی هیدرولیک مناسب است. موجود در دو نسخه: RC2872-A (برای فشار داخلی) و RC2872-B (برای فشار خارجی).

طراحی فشرده نصب را در فضاهای محدود تسهیل می کند و از آب بندی قابل اعتماد و عمر طولانی در طول عملیات طولانی مدت اطمینان می دهد. طیف کاملی از مشخصات در انبار موجود است، با خدمات ارائه شده به خریداران جهانی از جمله انتخاب فنی، استعلام قیمت و سفارش عمده.

شرایط عملیاتی قابل اجرا

فشار (MPa)	دما (درجه سانتیگراد)	سرعت (m/s)	متوسط
≤100	-35 تا 100+ (با NBR O-ring)	-	روغن هیدرولیک، امولسیون، آب و غیره
	-20 تا +200 (با O-ring FKM)

اصل و کاربرد

این مهر و موم از یک حلقه آب بندی PTFE شکل C و یک حلقه O تشکیل شده است. حلقه O پیش فشرده سازی را فراهم می کند و نیروی گیره مورد نیاز برای رسیدن به آب بندی را ایجاد می کند. تحت فشار، این نیروی گیره افزایش می یابد - به این معنی که با افزایش فشار، آب بندی بهتر عمل می کند. به لطف طراحی دو فلنج حلقه دمپایی، O-ring از اکسترود شدن جلوگیری می کند و به مهر و موم اجازه می دهد فشارهای بالا را تحمل کند.

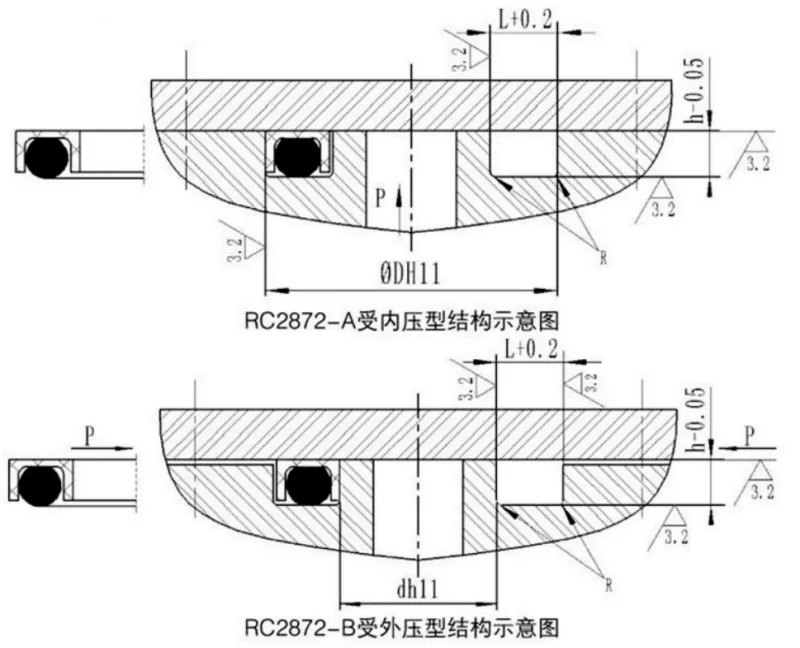

Axial C-Type Combined Seal

جدول مشخصات

1. جدول مشخصات نوع مقاوم در برابر فشار داخلی RC2872-A

تمام مشخصات در محدوده پارامتر موجود است.

محدوده قطر بیرونی D H11	عمق شیار h-0.05	عرض شیار L+0.2	شعاع گوشه Rmax	قطر سیم اورینگ انجام دهید
15 تا 30	2.35	5.5	0.4	2.65
31 تا 50	3.10	6.6	0.4	3.55
51 تا 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 تا 1600	7.5	13.6	0.7	8.60

2. نوع فشار خارجی RC2872-B: جدول مشخصات

تمام مشخصات در محدوده پارامتر موجود است.

محدوده قطر داخلی d h11	عمق شیار h-0.05	عرض شیار L+0.2	شعاع گوشه Rmax	قطر سیم اورینگ انجام دهید
5 تا 30	2.35	5.5	0.4	2.65
31 تا 50	3.10	6.6	0.4	3.55
51 تا 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 تا 1600	7.5	13.6	0.7	8.60
