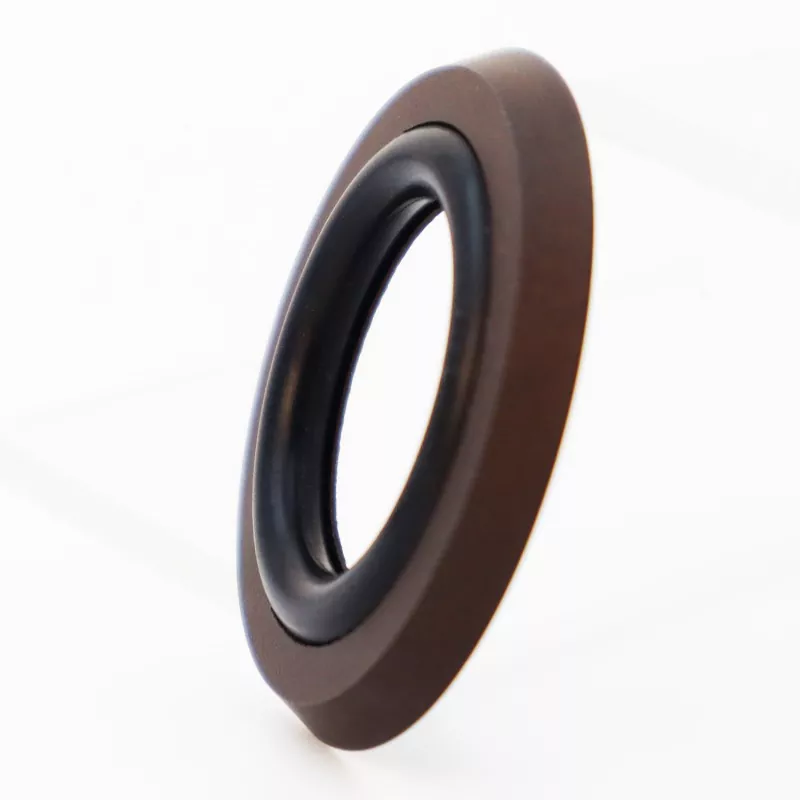

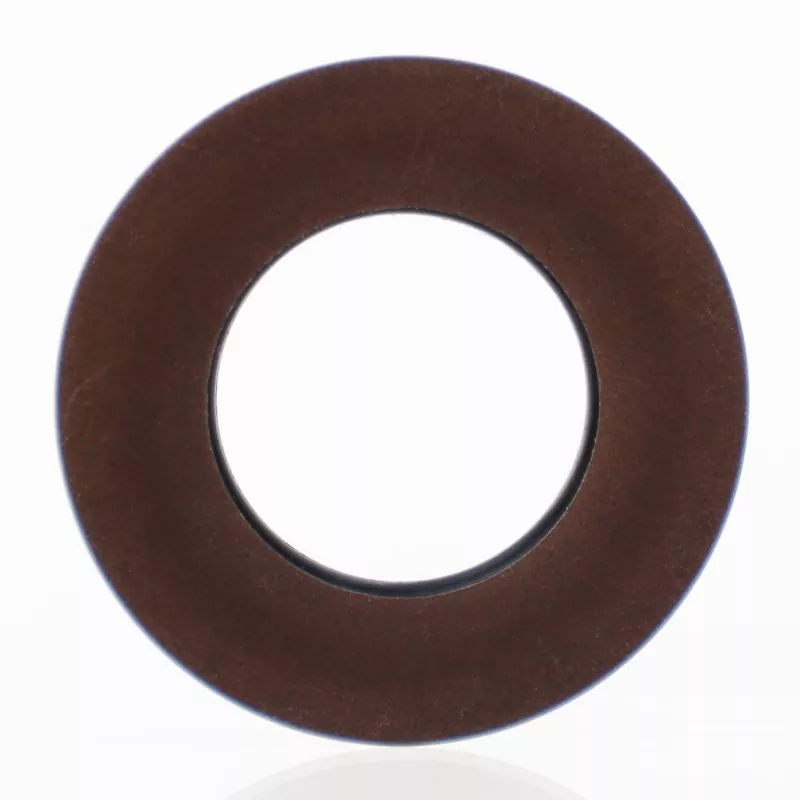

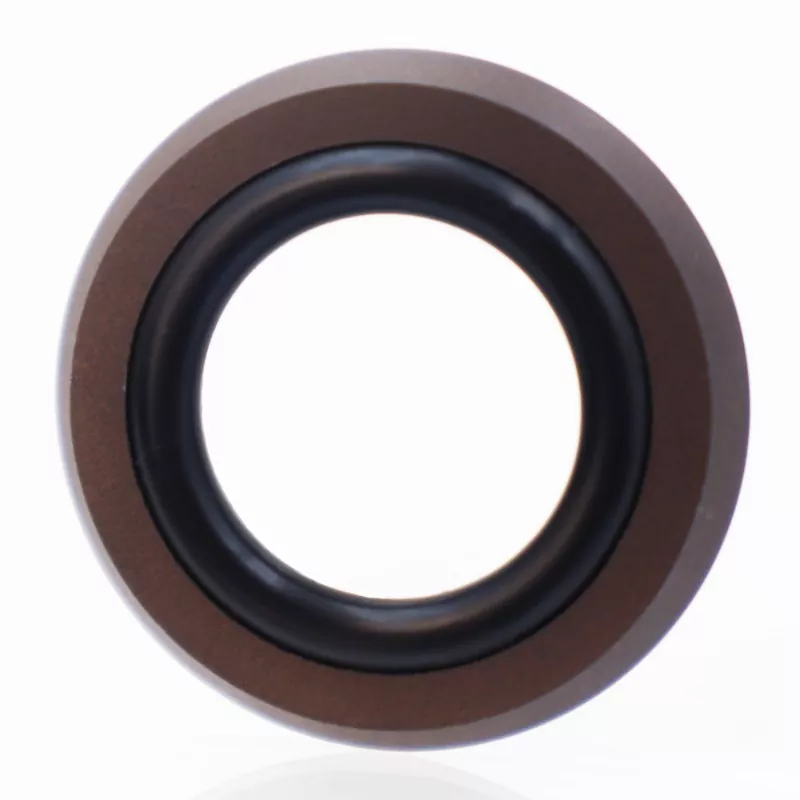

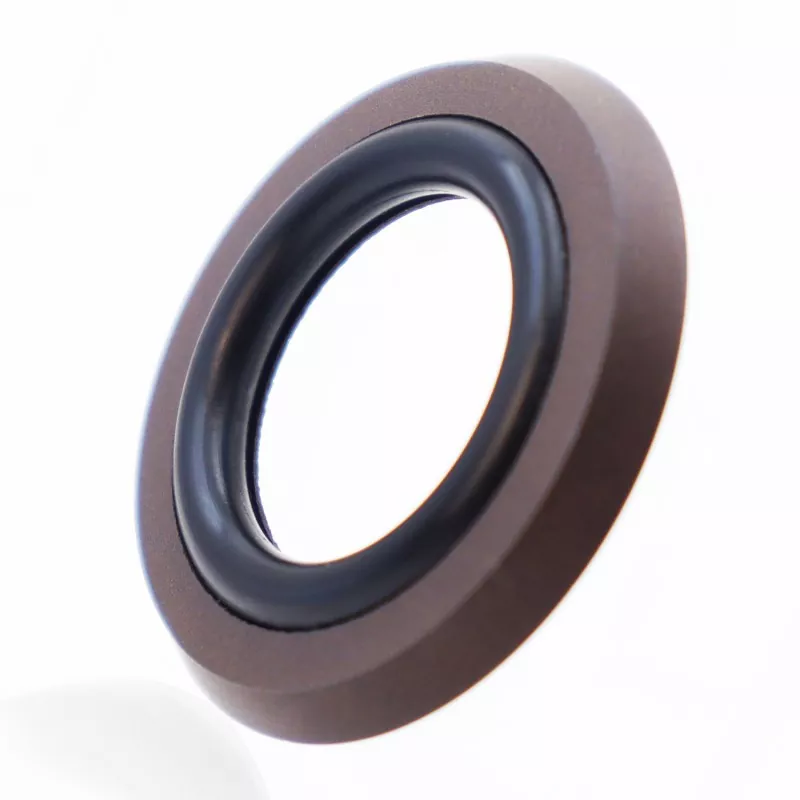

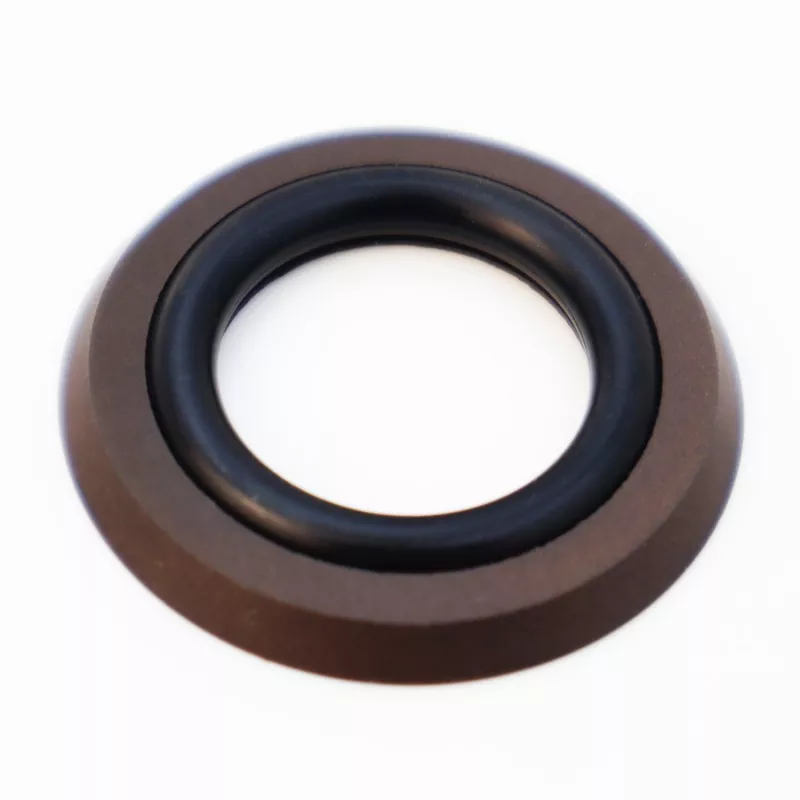

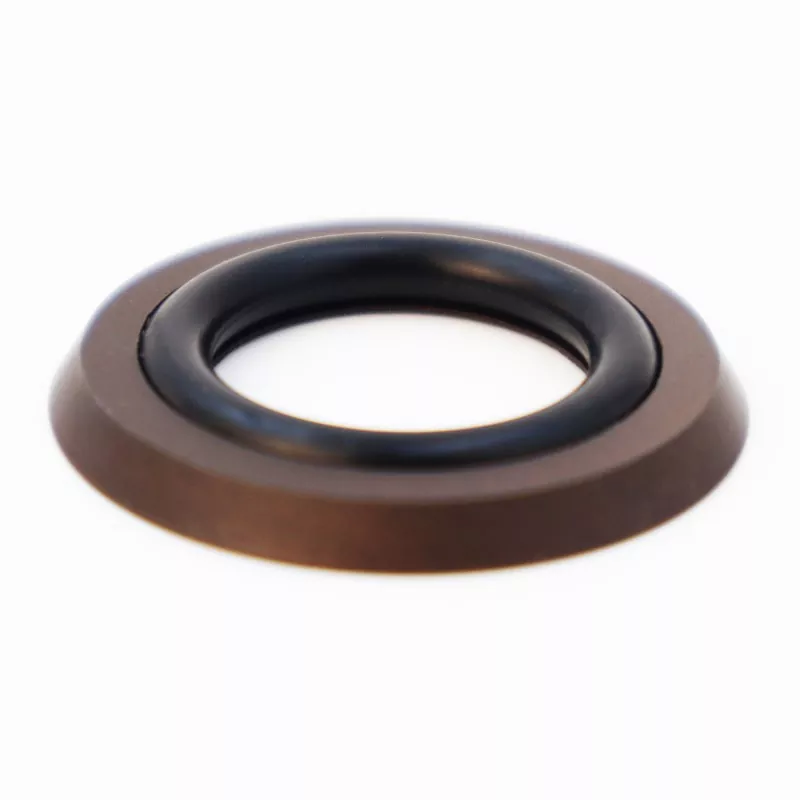

مهر و موم ترکیبی نوع پای محوری از یک حلقه آب بندی پا شکل ساخته شده از PTFE پر شده و یک حلقه O لاستیکی تشکیل شده است. این برای کاربردهای آب بندی استاتیکی یک طرفه، مانند مهر و موم های محوری (پایانی) و فلنجی طراحی شده است. ویژگی های کلیدی عبارتند از عمر طولانی، عملکرد عالی آب بندی، مقاومت در برابر فشارهای بالا و فوق العاده بالا، و طراحی جمع و جور که نیاز به حداقل فضای نصب دارد. همچنین برای کاربردهای آب بندی هیدرولیک مناسب است. موجود در دو نسخه: RC2875-A (برای فشار داخلی) و RC2875-B (برای فشار خارجی).
ساختار فشرده آن در شیارهای نصب باریک قرار می گیرد و خطر نشت تجهیزات را به میزان قابل توجهی کاهش می دهد. طیف کاملی از مشخصات در انبار موجود است و ما از درخواست‌ها و سفارش‌های نمونه از خریداران جهانی استقبال می‌کنیم.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
متوسط |
|
≤60 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
روغن های هیدرولیک بر پایه معدنی، سیالات مقاوم در برابر آتش (HFA/HFB)، آب و غیره. |
|
-20 تا +200 (با O-ring FKM) |

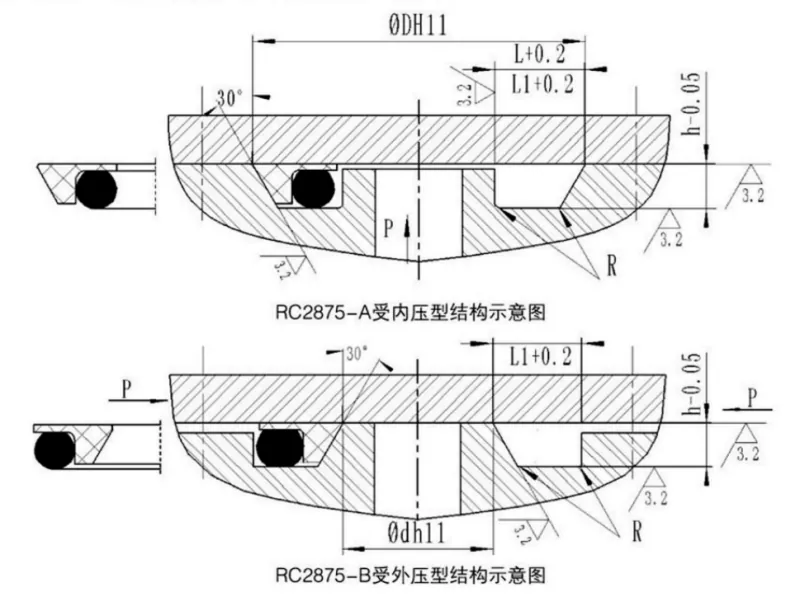

این مهر و موم از یک حلقه مهر و موم PTFE اصلاح شده با نیمرخ پا و یک حلقه O تشکیل شده است. تحت فشار، نیروی چسبندگی مهر و موم افزایش می یابد - به این معنی که هر چه فشار بیشتر باشد، عملکرد آب بندی بهتر است. به لطف طراحی فلنج جانبی پای شکل حلقه کشویی، O-ring از اکسترود شدن جلوگیری می کند و به مهر و موم اجازه می دهد فشارهای بالا و فوق العاده بالا را تحمل کند.
تمام مشخصات در محدوده پارامتر موجود است.
|
محدوده قطر بیرونی D H11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1 + 0.2 فشار > 100 مگاپاسکال |
شعاع گوشه Rmax |
قطر سیم اورینگ انجام دهید |
|
17 تا 50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51 تا 127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 تا 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
تمام مشخصات در محدوده پارامتر موجود است.
|
محدوده قطر داخلی dh11 |
عمق شیار h-0.05 |
عرض شیار L+0.2 |
عرض شیار L1 + 0.2 فشار > 100 مگاپاسکال |
شعاع گوشه Rmax |
قطر سیم اورینگ انجام دهید |
|
5 تا 40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41 تا 127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128 ~ 499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500 تا 1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
