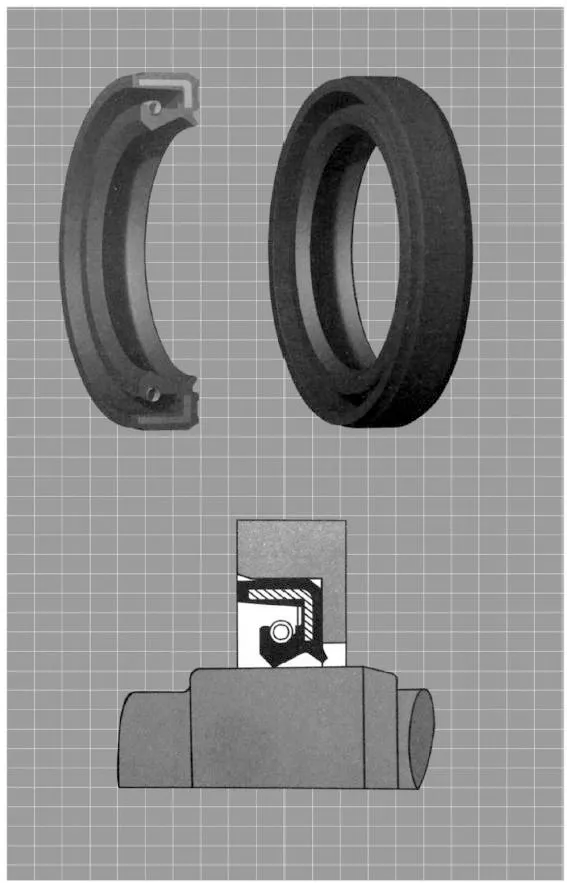

مهر و موم روغن اسکلت از سه قسمت تشکیل شده است: بدنه آب بندی، اسکلت تقویت کننده و فنر مارپیچ خود سفت شونده. بسته به محل، بدنه آب بندی به قسمت پایین، کمر، لبه برش و لبه آب بندی تقسیم می شود. به طور معمول، در حالت آزاد، قطر داخلی یک مهر و موم روغن اسکلت کوچکتر از قطر شفت است، و یک "تداخل تداخل" خاص را نشان می دهد.
بنابراین، هنگامی که مهر و موم روغن در نشیمنگاه و شفت آب بندی قرار می گیرد، خاصیت ارتجاعی لبه برش آب بند و نیروی انقباض فنر مارپیچ خود سفت شونده، نیروی گیره شعاعی بر روی شفت ایجاد می کند و در نتیجه عملکرد آب بندی بهینه را به همراه دارد.
مواد
NBR (لاستیک نیتریل بوتادین)
متوسط
روغن هیدرولیک پایه
دمای عملیاتی
-25 درجه سانتیگراد تا +100 درجه سانتیگراد
سرعت
-
فشار عملیاتی
0.3 مگاپاسکال
سختی مواد
-
|

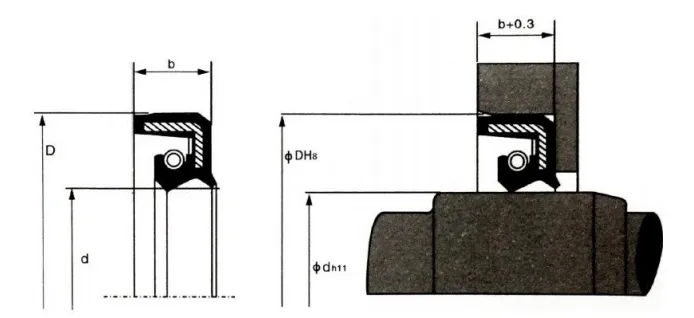

مدل |
d |
D |
b |
مدل سفارش |
|
RCTCV |
7 |
20 |
7 |
RCTCV-7 |
|
RCTCV |
8 |
18 |
7 |
RCTCV-8 |
|
RCTCV |
8 |
22 |
7 |
RCTCV-8A |
|
RCTCV |
10 |
25 |
7 |
RCTCV-10 |
|
RCTCV |
12 |
25 |
7 |
RCTCV-12 |
|
RCTCV |
13 |
28 |
7 |
RCTCV-13 |
|
RCTCV |
14 |
28 |
7 |
RCTCV-14 |
|
RCTCV |
15 |
30 |
7 |
RCTCV-15 |
|
RCTCV |
16 |
30 |
7 |
RCTCV-16 |
|
RCTCV |
17 |
35 |
8 |
RCTCV-17 |
|
RCTCV |
18 |
35 |
8 |
RCTCV-18 |
|
RCTCV |
19 |
35 |
8 |
RCTCV-19 |
|
RCTCV |
20 |
32 |
8 |
RCTCV-20 |
|
RCTCV |
20 |
40 |
11 |
RCTCV-20A |
|
RCTCV |
22 |
35 |
8 |
RCTCV-22 |
|
RCTCV |
22 |
42 |
11 |
RCTCV-22A |
|
RCTCV |
23 |
42 |
11 |
RCTCV-23 |
|
RCTCV |
24 |
40 |
8 |
RCTCV-24 |
|
RCTCV |
25 |
40 |
8 |
RCTCV-25 |
|
RCTCV |
25 |
45 |
11 |
RCTCV-25A |
|
RCTCV |
26 |
42 |
8 |
RCTCV-26 |
|
RCTCV |
27 |
47 |
11 |
RCTCV-27 |
|
RCTCV |
28 |
48 |
11 |
RCTCV-28 |
|
RCTCV |
30 |
42 |
7 |
RCTCV-30 |
|
RCTCV |
30 |
50 |
11 |
RCTCV-30A |
|
RCTCV |
32 |
52 |
11 |
RCTCV-32 |
|
RCTCV |
34 |
54 |
11 |
RCTCV-34 |
|
RCTCV |
35 |
55 |
11 |
RCTCV-35 |
|
RCTCV |
38 |
58 |
11 |
RCTCV-38 |
|
RCTCV |
40 |
62 |
11 |
RCTCV-40 |
|
RCTCV |
42 |
65 |
12 |
RCTCV-42 |
|
RCTCV |
45 |
68 |
12 |
RCTCV-45 |
|
RCTCV |
48 |
70 |
12 |
RCTCV-48 |
|
RCTCV |
50 |
72 |
12 |
RCTCV-50 |
|
RCTCV |
52 |
75 |
12 |
RCTCV-52 |
|
RCTCV |
55 |
78 |
12 |
RCTCV-55 |
|
RCTCV |
58 |
80 |
12 |
RCTCV-58 |
|
RCTCV |
60 |
82 |
12 |
RCTCV-60 |
|
RCTCV |
62 |
85 |
12 |
RCTCV-62 |

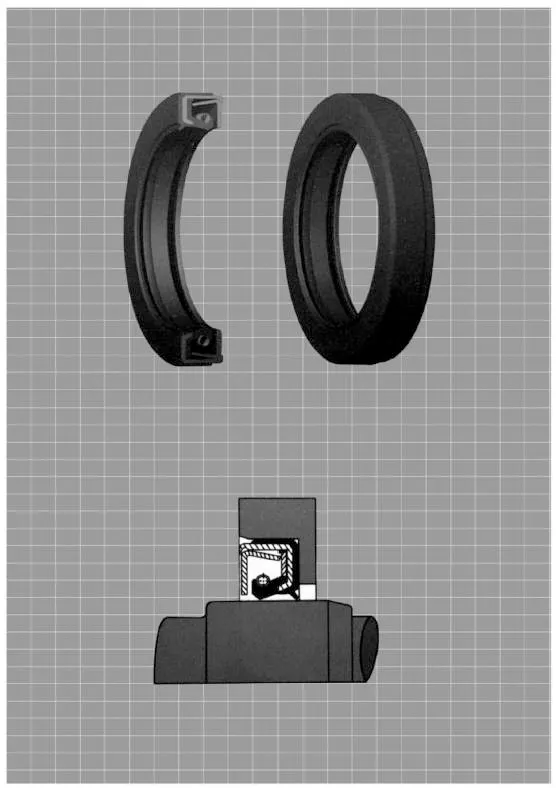

مهر و موم روغن فشار بالا دو لبه RCTCN
نمای کلی: طراحی کلی اسکلت مقاوم در برابر فشار، تغییر شکل لبه را به حداقل می رساند، و آن را برای آب بندی شفت های چرخان در کاربردهای تحت فشار مناسب می کند.
مواد: NBR (لاستیک نیتریل بوتادین)
رسانه: روغن هیدرولیک مبتنی بر نفت
دمای کارکرد (°C): -25 تا +100
سرعت: -
فشار کاری: 1 مگاپاسکال
سختی مواد: -
چرا Ruichen را انتخاب کنید؟
سیستم جامع تست: ما یک آزمایشگاه جامع تست مواد و محصول داریم، از جمله:
● تست خواص مکانیکی مواد (دستگاه تست کشش و غیره).
● میز تست اختصاصی برای عملکرد آب بند هیدرولیک، طول عمر و مهر و موم های چرخشی.
● قابلیتهای تست تخصصی برای آببندیهای فشار بالا، قادر به انجام تستهای مقاومت راهاندازی، عملکرد و دوام در فشارهای بیش از 200 مگاپاسکال.
صلاحیت ها و افتخارات معتبر: ما یک شرکت ملی فناوری پیشرفته و یک شرکت "تخصصی، اصلاح شده و نوآور" در سطح استانی هستیم که دارای بیش از 40 اختراع ملی (شامل چندین اختراع اختراع) هستیم.
مشارکت در صنعت: ما عضو انجمن صنعت مهر و موم های هیدرولیک و پنوماتیک چین هستیم و در تهیه پیش نویس استانداردهای ملی شرکت می کنیم و به عنوان یک واحد مناقصه در صنعت خدمت می کنیم.
