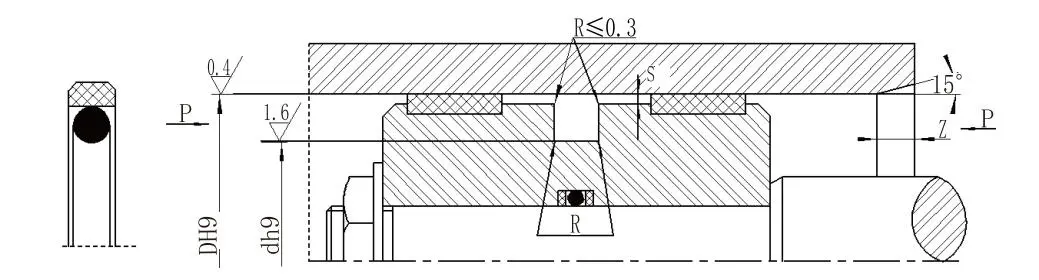

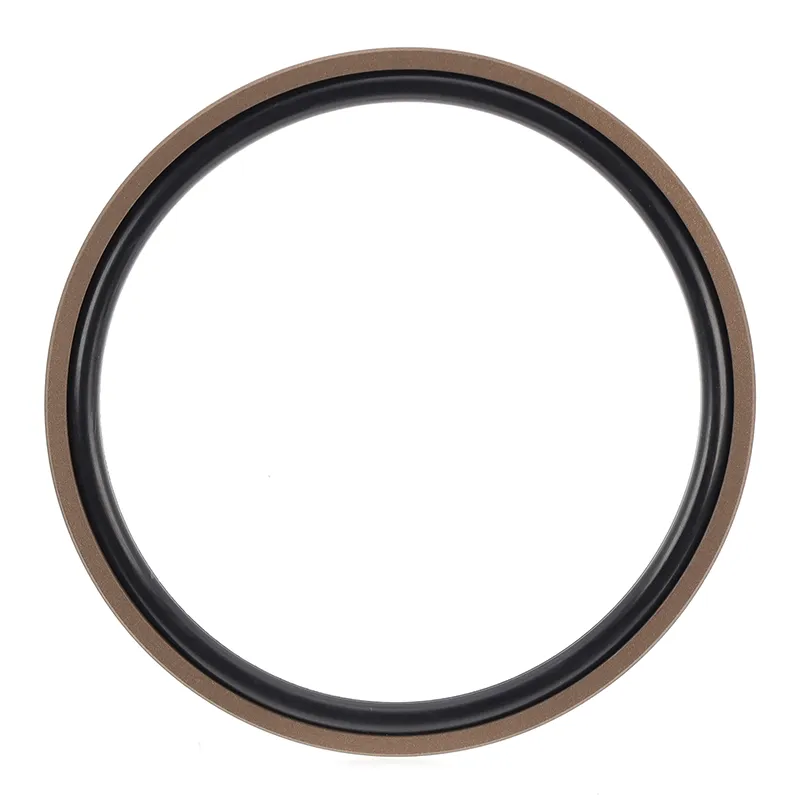

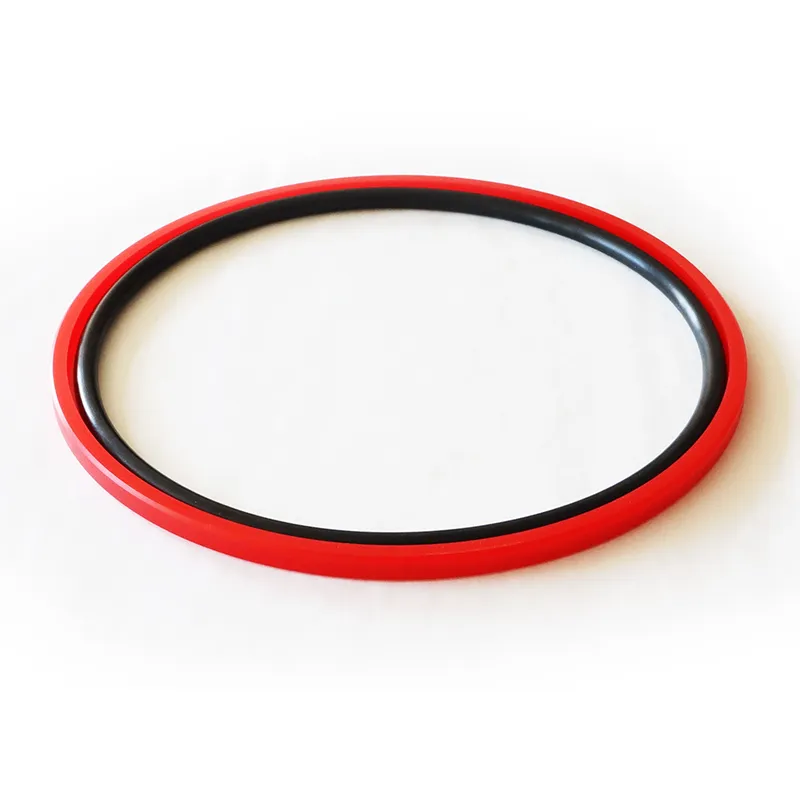

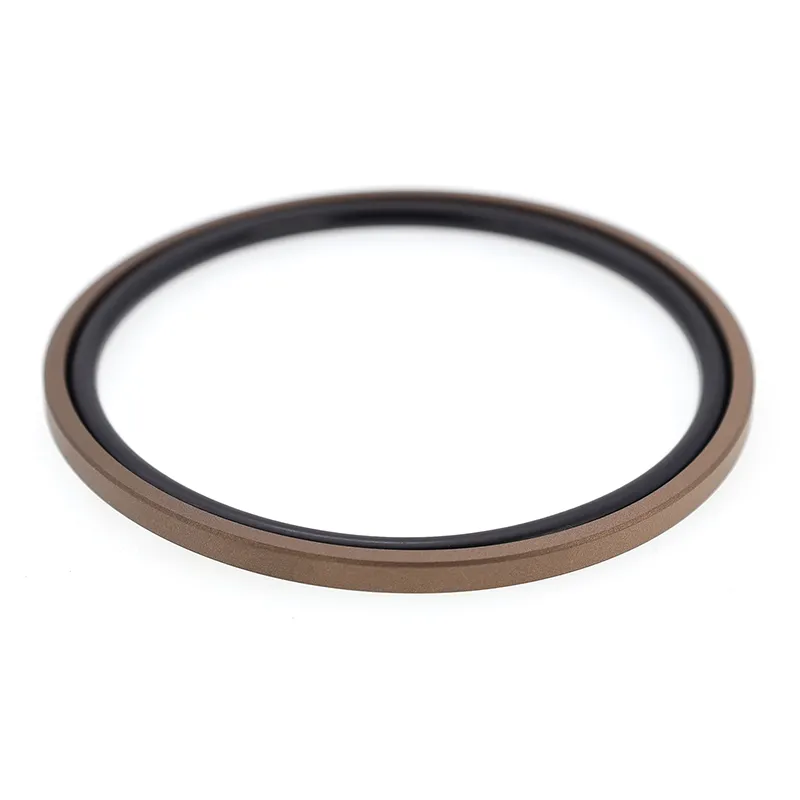

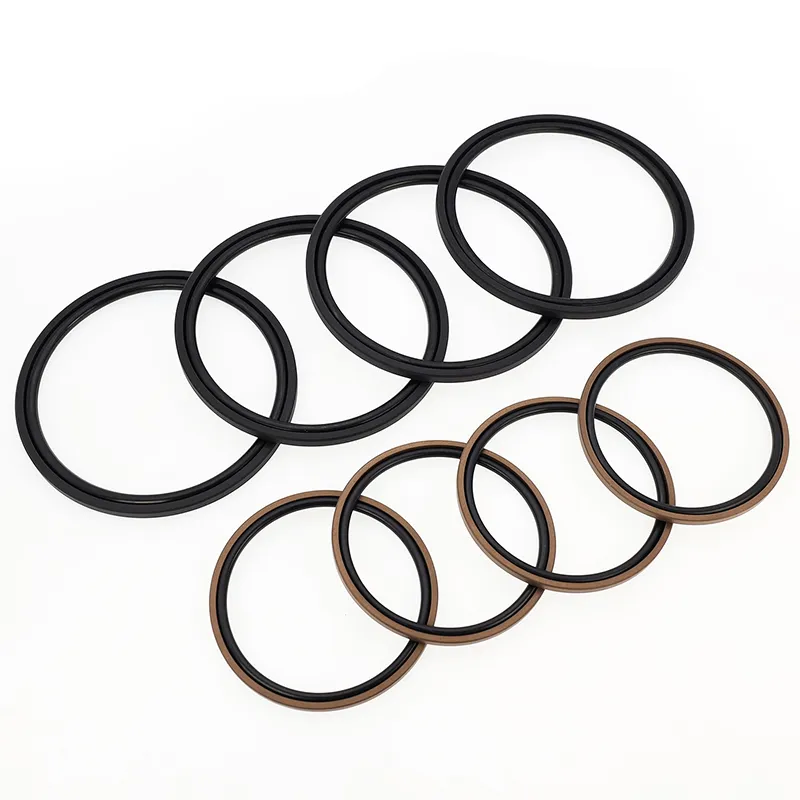

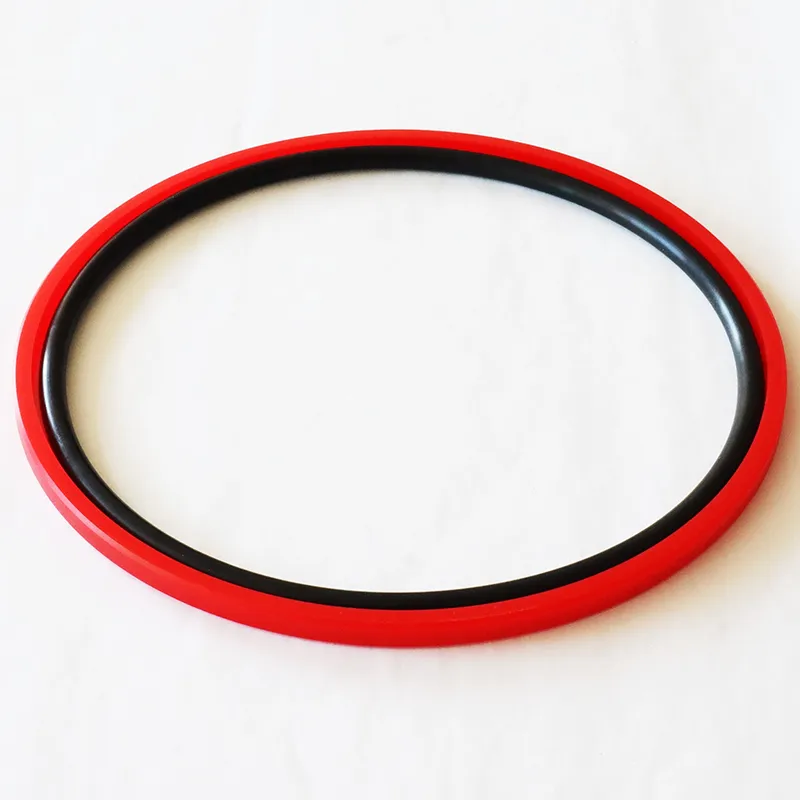

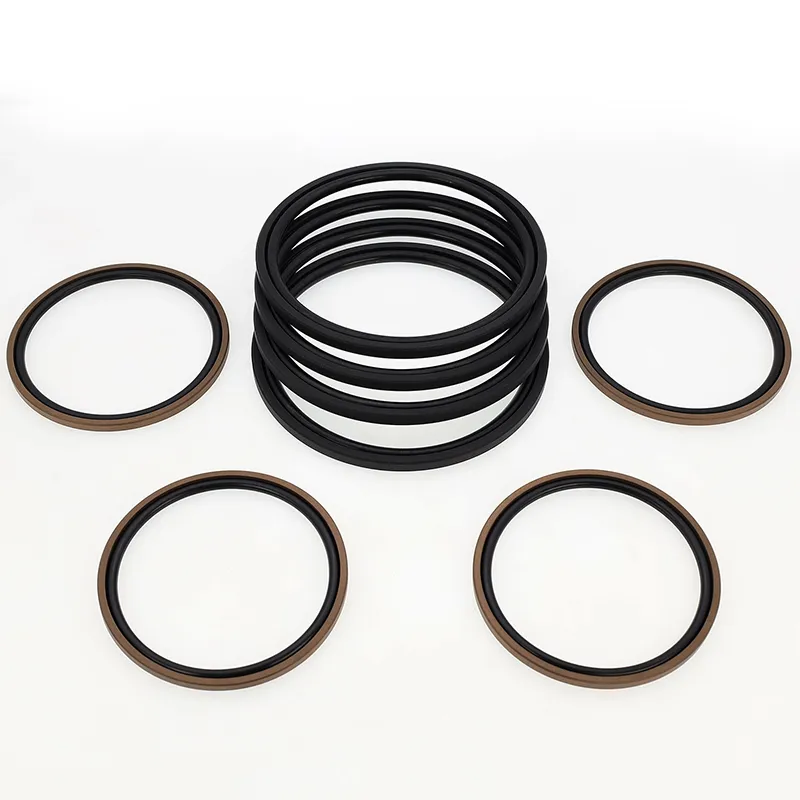

مهر و موم ترکیبی مربعی (Glyd Ring Seal) برای پیستون ها (شاخه) از یک حلقه آب بندی مستطیلی پر از PTFE و یک حلقه O تشکیل شده است. برای آب بندی فشار دو طرفه در حرکت هیدرولیک رفت و برگشتی مناسب است. O-ring نیروی شعاعی را فراهم می کند و سایش حلقه مهر و موم را جبران می کند. معمولاً همراه با حلقه راهنما استفاده می شود. برای قطر سیلندر کمتر از 30 میلی متر، باید از طرح شیار شکاف (باز) استفاده شود.
1. اصطکاک کم، مقاومت شروع کم، حرکت صاف، اصطکاک پویا و استاتیک برابر و بدون خزش.
2. ثبات فشار بالا تحت فشار و شرایط سخت.
3. عمر طولانی، مناسب برای روانکاری بدون روغن.
4. مناسب برای آب بندی رسانه های کم ویسکوزیته مانند آب.
|
فشار Mpa |
دما ℃ |
سرعت m/s |
متوسط |
|
≤60 |
-35 ~ 100 (O-ring NBR) |
≤6 |
روغن هیدرولیک بر پایه مواد معدنی، مایع ضد شعله (HFA/HFB)، آب و غیره. |
|
-20~+200 (O-ring FKM) |
1. مواد O-ring موجود: لاستیک نیتریل-بوتادین R01 (NBR)، فلورو لاستیک R02 (FKM) و غیره.
2. مواد حلقه مهر و موم: مواد استاندارد: PTFE3. سایر مواد موجود عبارتند از PTFE2، PTFE4 و PU.
مدل سفارش: RC61-40x29x4.2-PTFE3-R01; مدل سفارش: RC61-B-40x29x4.2-PTFE3-R02
RC61 - حلقه گلید; RC61-B - مهر و موم سوراخ; DxdxL - کد مواد
