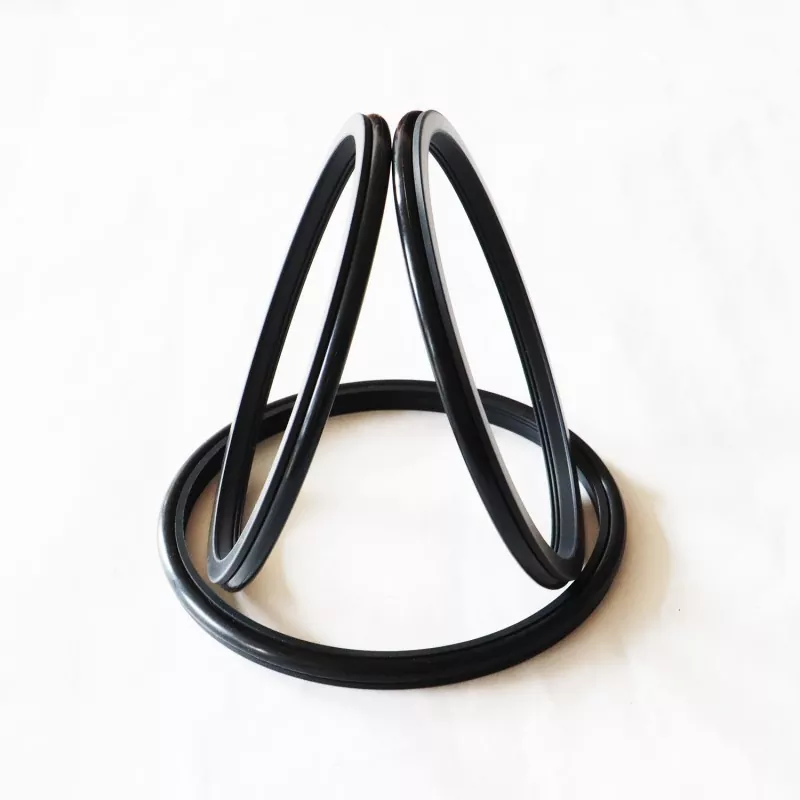

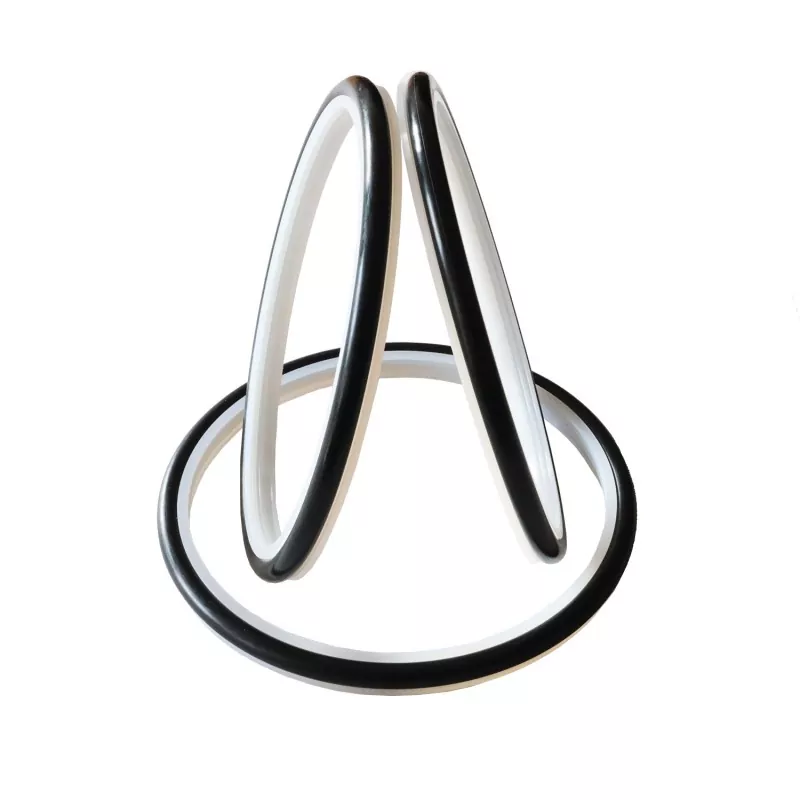

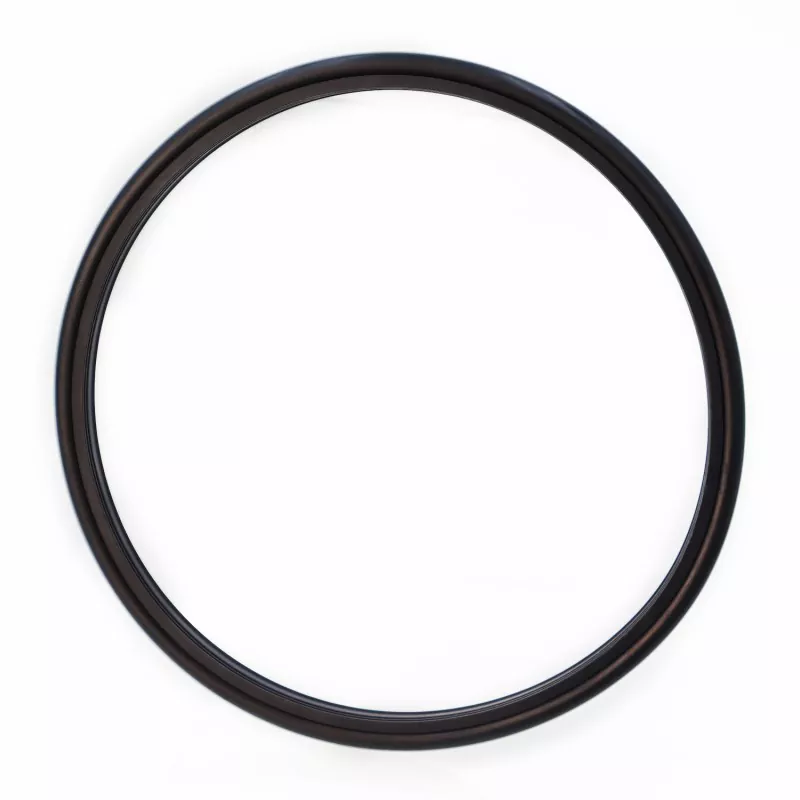

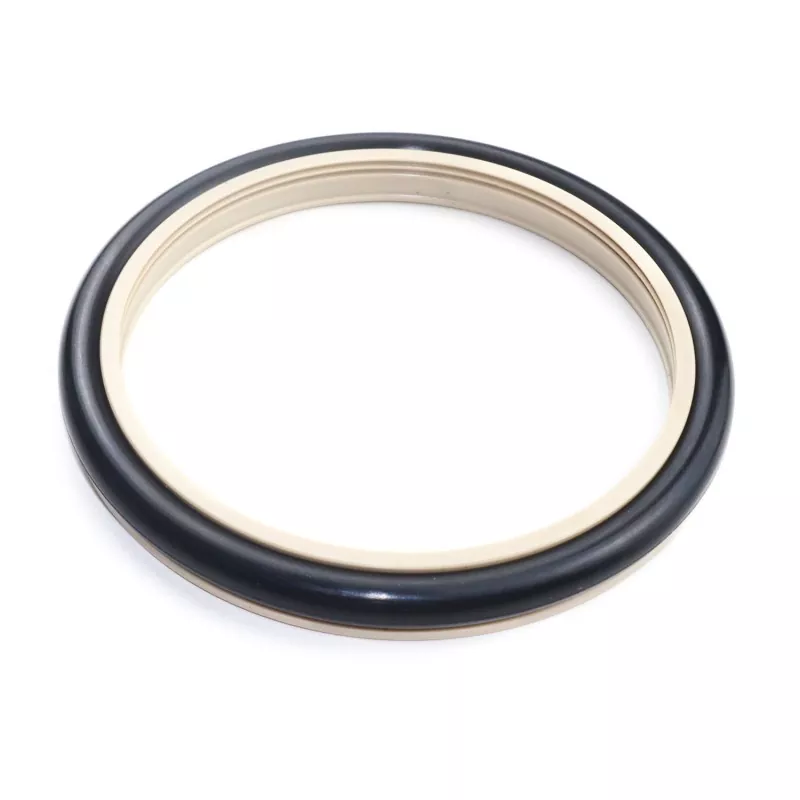

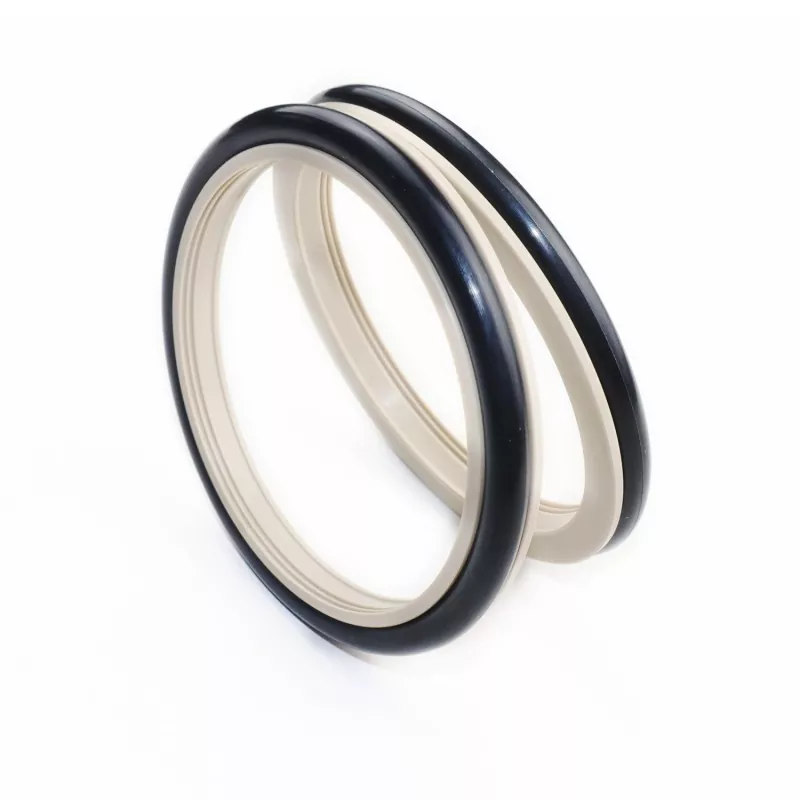

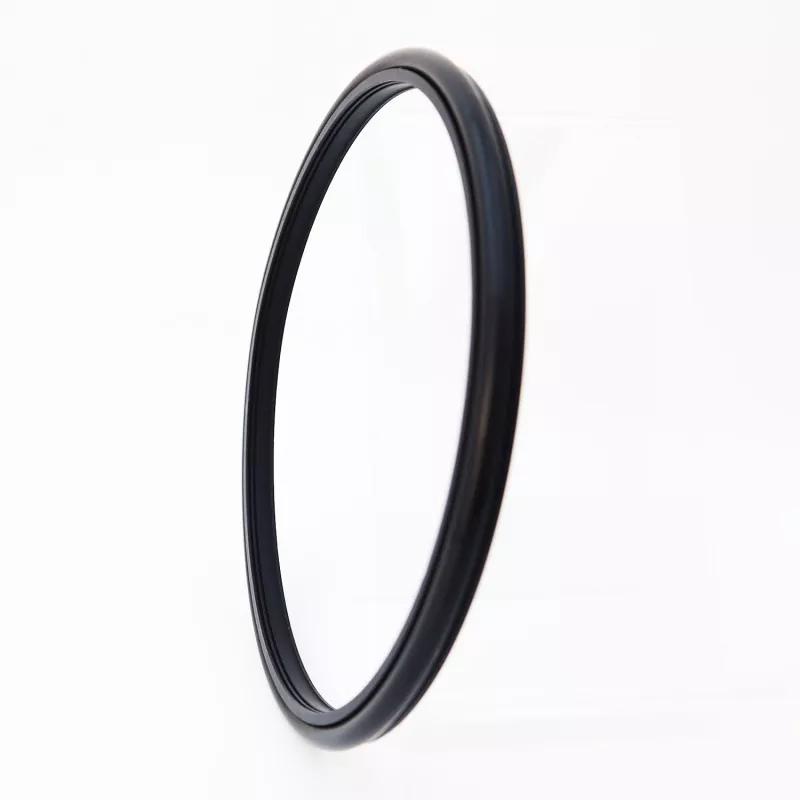

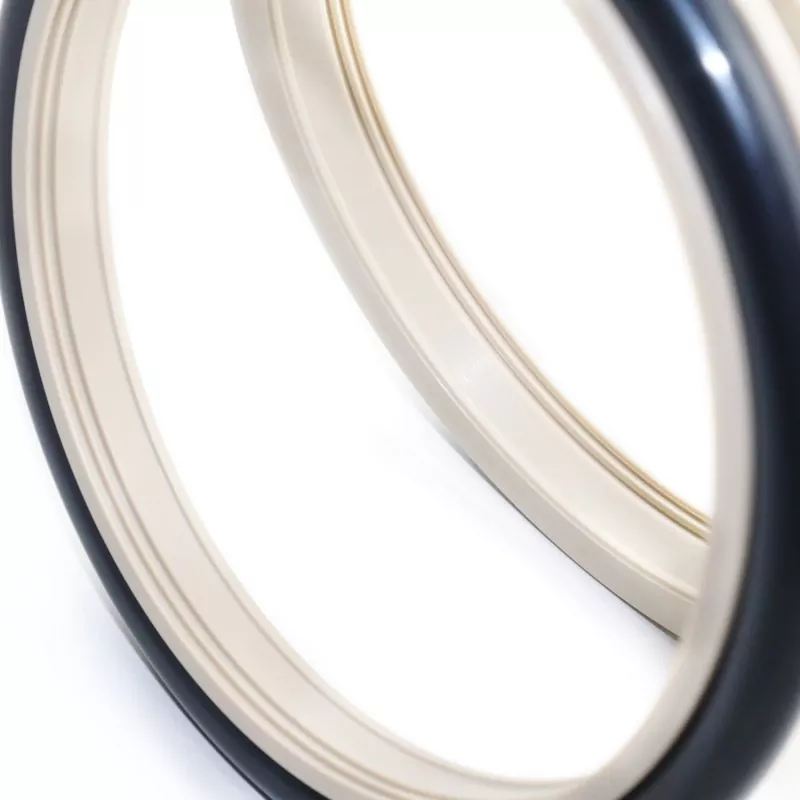

مهر و موم کامپوزیت دندانه دار تقویت شده (مهر دوغاب سیمان) برای میله های پیستون (شفت) شامل یک حلقه آب بندی دندانه دار با طراحی خاص ساخته شده از پلاستیک مهندسی با کارایی بالا و یک حلقه O لاستیکی است. برای آب بندی یک طرفه در کاربردهای هیدرولیک رفت و برگشتی و چرخشی مناسب است. عمدتاً در پمپ‌های پیستونی، پمپ‌های گل، ابزارهای حفاری پیچی، دکل‌های حفاری، تجهیزات اکتشاف نفت، کارخانه‌های اختلاط بتن و غیره استفاده می‌شود.
ویژگی های کلیدی عبارتند از عمر طولانی، اصطکاک کم، عملکرد عالی آب بندی، طراحی جمع و جور، و سهولت نصب، استفاده و نگهداری. طراحی بهینه پروفیل و ضخامت لبه آب بندی، آب بندی موثر را حتی زمانی که در معرض محیط های خشن مانند دوغاب سیمان قرار می گیرد، تضمین می کند.
هنگام استفاده با محیط های گل مانند، تزریق گریس روان کننده بین دو (یا بیشتر) مرحله آب بندی توصیه می شود.
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
دما (درجه سانتیگراد) |
سرعت (m/s) |
متوسط |
|
|
حرکت رفت و برگشتی |
حرکت چرخشی |
|||
|
≤100 |
-35 تا 100+ (با NBR O-ring) |
≤6 |
≤2 |
آب، گل، نفت خام، روغن هیدرولیک، امولسیون |
|
-20 تا +200 (با O-ring FKM) |
||||
1. مواد O-ring سازگار عبارتند از: R01 Nitrile Rubber (NBR)، R02 Fluororrubber (FKM) و غیره.
2. مواد حلقه آب بندی: مواد استاندارد PTFE4. سایر مواد موجود عبارتند از PTFE2، PTFE3، PTFE5، UPE، PK1، PK2 و غیره.
مدل سفارش: RC2061-80*91.7*7.6-PTFE4-R01 (مدل - قطر شفت * قطر شیار * عرض شیار - کد مواد)
اندازه ها در محدوده پارامتر مشخص شده در دسترس هستند.
|

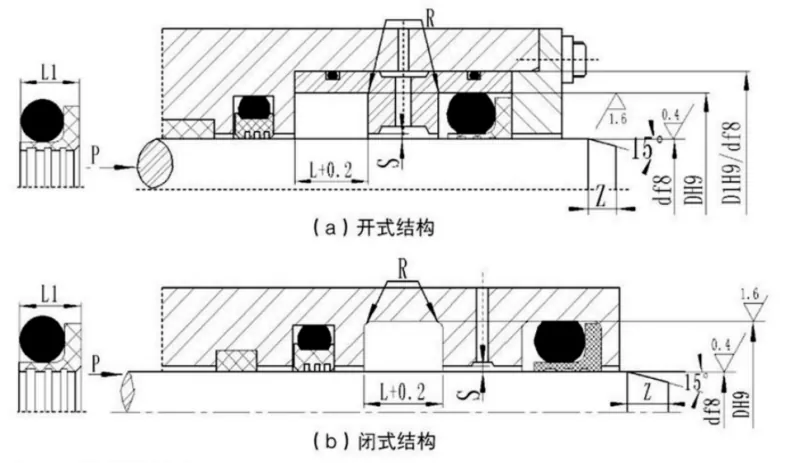

محدوده قطر شفت نوع استاندارد d f8 RC2061 |
محدوده قطر شفت سنگین d f8 RC2061-Z |
قطر شیار D H9 |
عرض شیار L+0.2 |
عرض مهر و موم L1 |
شعاع گوشه Rmax |
فاصله شعاعی Smax |
چمفر زمین |
قطر مقطع اورینگ |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5 ~ 15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16 ~ 38.9 |
5 ~ 15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39 ~ 107.9 |
16 ~ 38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108 ~ 670.9 |
39 ~ 107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671 تا 1600 |
108 ~ 670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
توجه: 1. برای قطر شفت ≤30 میلی متر، طراحی شیار باز توصیه می شود.
2. برای کاربردهای آب بندی دوار، سختی سطح محور دوار باید HRC ≥58 باشد.
3. برای فشارهای بیش از 30 مگاپاسکال، یک تناسب H8/f8 برای شکاف اکستروژن توصیه می شود.
