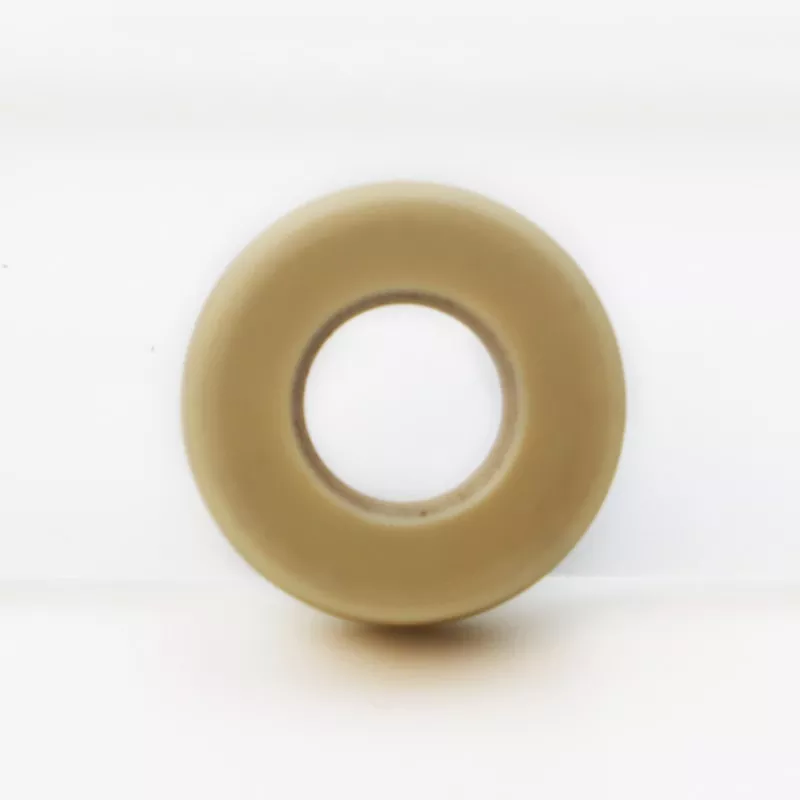

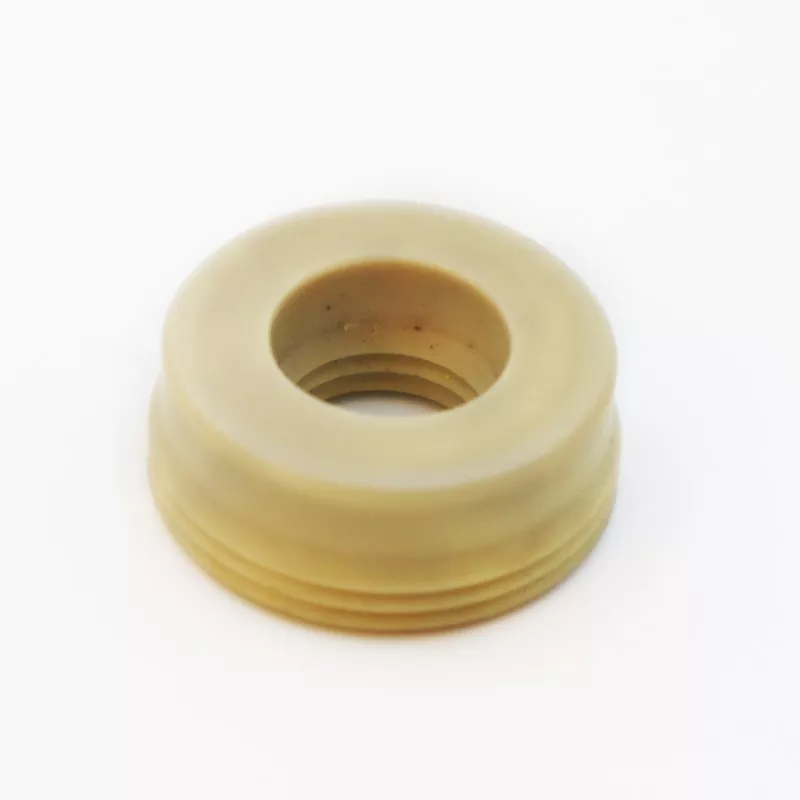

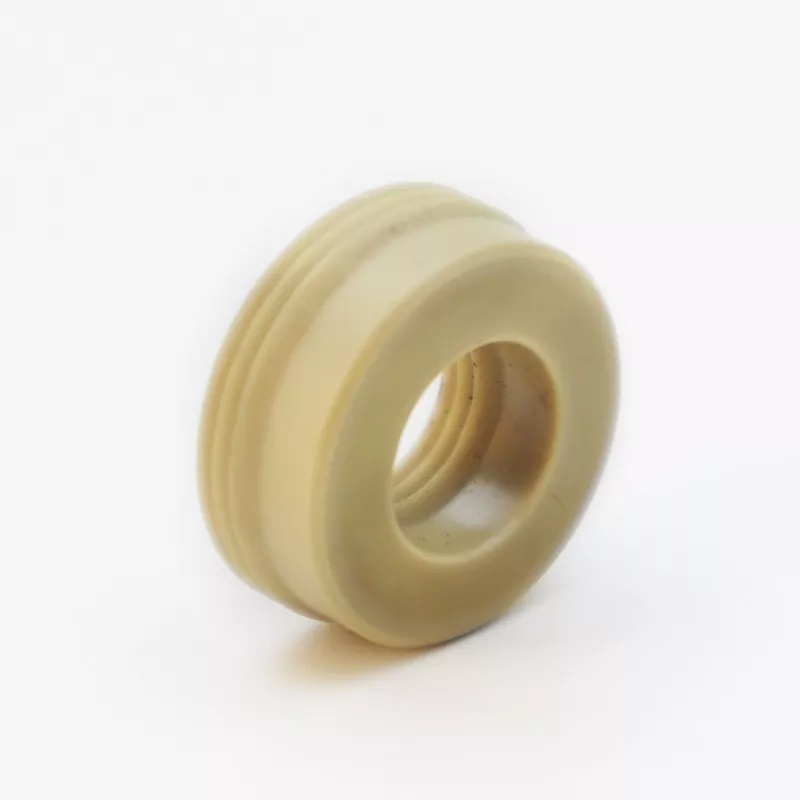

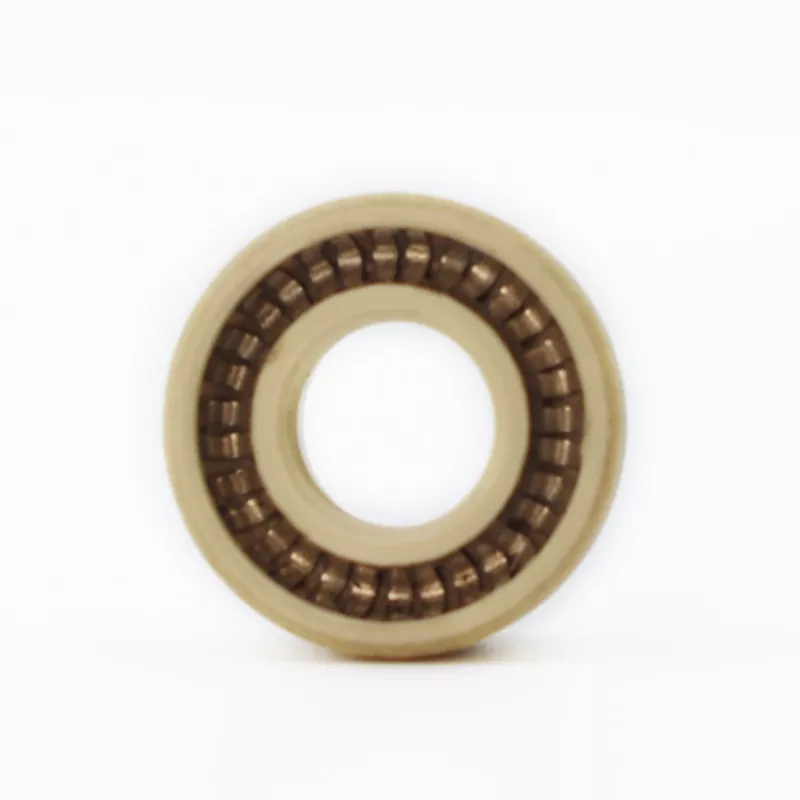

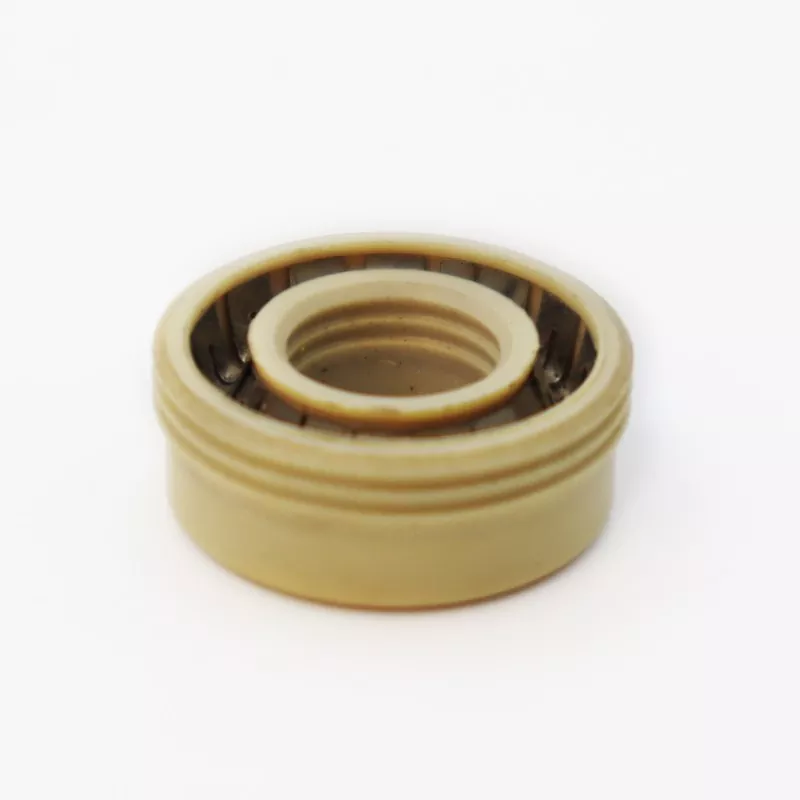

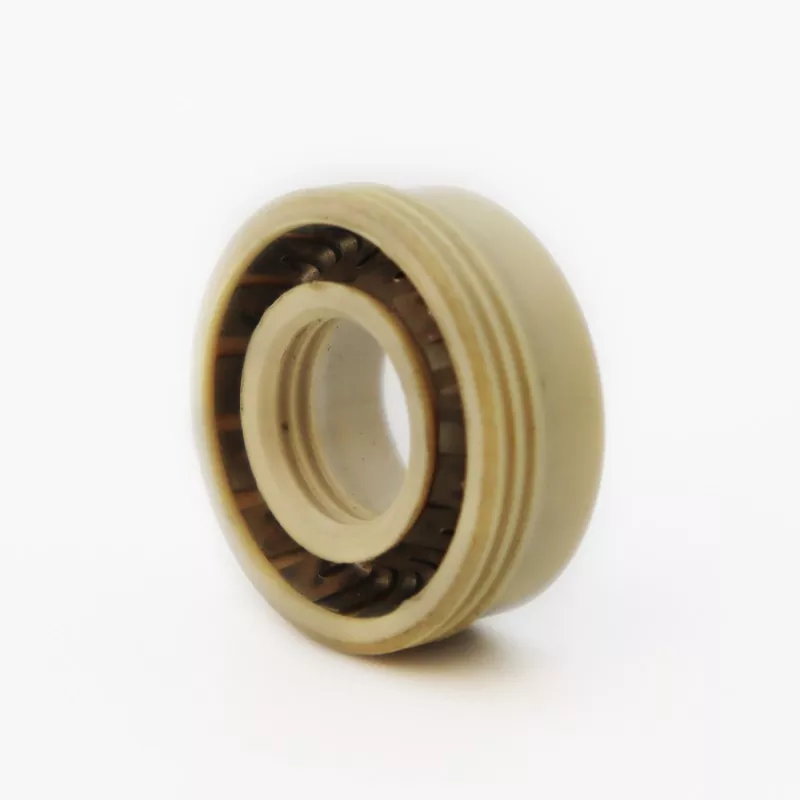

مهر و موم فنری چند لبه Ruichen FS-C دارای طراحی منحصر به فرد لب دندانه دار است که عملکرد آب بندی را به طور قابل توجهی افزایش می دهد. مدل FS-C یک انتخاب ایده آل برای برنامه هایی است که نیاز به کنترل دقیق نشتی دارند.
این آب بندی پایدار و قابل اعتماد - متعادل کردن اصطکاک کم با عمر طولانی - در فشارهای کاری تا 40 مگاپاسکال ارائه می کند (فشارهای بیش از این حد نیاز به پیکربندی شیار گسترده مشخصی دارند).
مقادیر حد نباید به طور همزمان رخ دهند.
|
فشار (MPa) |
سرعت (m/s) |
درجه حرارت درجه سانتی گراد |
رسانه ها |
|
|
<40: از عرض شیار L استفاده کنید >40 مگاپاسکال: از عرض شیار L1 استفاده کنید |
<10 |
BO/DO -35~+250 |
دیگر -200~+250 |
تمام مایعات، مواد شیمیایی و گازها |
ساختار چند لبه ای این مدل موانع آب بندی متعددی را ایجاد می کند و از سفتی گاز و مایع عالی حتی در فشارهای کم اطمینان می دهد. این به طور خاص برای محیط های خلاء یا کاربردهایی با اختلاف فشار بسیار کم طراحی شده است، در حالی که فشارهای عملیاتی تا 40 مگاپاسکال را نیز تحمل می کند (به شرط استفاده از شیار بازتر).
مهر و موم های فنردار Ruichen FS-C عملکرد استثنایی در تجهیزات خلاء، ابزارهای تحلیلی، دستگاه های اندازه گیری دقیق و شیرهای با مشخصات بالا ارائه می دهند. ویژگی‌های اصطکاک کم و حرکت صاف آن‌ها را به‌ویژه برای کاربردهای کنترل حرکت دقیق مناسب می‌کند. مهر و موم های طراحی شده سفارشی Ruichen FS-C اطمینان آب بندی طولانی مدت را برای تجهیزات تحقیقات علمی، ابزار پزشکی و سیستم های کنترل صنعتی با دقت بالا تضمین می کند.
تمام ابعاد در محدوده های مشخص شده در دسترس هستند.
توجه: اگر مشخصات مورد نیاز در این جدول ذکر نشده است، لطفا با ما تماس بگیرید. محصولات تا سایز 1600 میلی متر قابل عرضه می باشد.
|

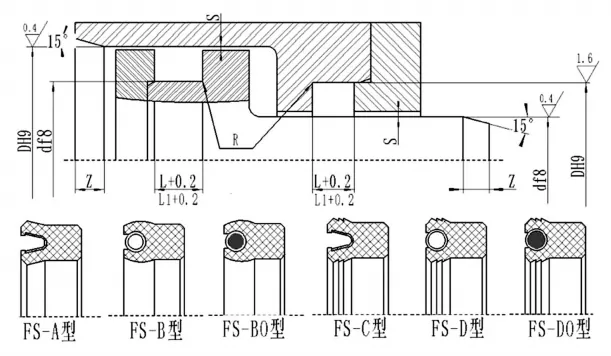

d |
D |
L+0.2 |
L1+0.2 (قابل استفاده برای فشارهای >40 مگاپاسکال) |
فاصله شعاعی Smax |
طول پخ زمین |
Rmax |
|
|
<20MPA |
<40MPA |
||||||
|
3 تا 10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10 تا 22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22 تا 50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48 تا 150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150 تا 400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
نکته نصب: برای کاربردهای پرفشار (>40 مگاپاسکال)، باید از یک شیار با عرض مشخص (L1) استفاده شود و تلورانس‌های نصب باید کاملاً کنترل شوند.
